有线电视及卫星电视接收系统调试检验批质量验收记录

合集下载

有线电视及卫星电视接收系统现场检验内容与标准

测试方式：
卫星电视接收部分全数检测，有线电视频道的输出电平全数检测，其余部分按10%抽检，但不得低于5个频道，并应分布于整个工作频段的高中低段；末端设备按10%抽检，抽检数量不得低于5个.测试结果符合设计要求为合格，被检项目合格率为100%。
3.图像无移动、垂直或斜图案，无“窜台”现象，系统的交扰调制比合格；
4.图像无重影，系统的回波值合格；
5.图像无滚道、无上下移动的水平条纹，系统的载波交流声合格。
5
主观评价
1.主观评价系统伴音和调频广播，无背景噪声，无丝丝声、哼声、蜂鸣声和传音等系统的伴音和调频广播的声音合格；
2.主观评价电视图像质量，不应低于4分。
有线电视及卫星电视接收系统现场检验内容与标准
序号
查验项目
查验内容与要求
1
卫星天线
1.检查卫星天线、高频头以及线缆的规格型号、数量和安装地点是否符合设计要求；
2.检查卫星天线、高频头以及线缆有无腐蚀、松动、倾斜、损坏等。
2
站内设备
1.检查站内设备和机柜的外观质量、固定支架及紧固情况，机柜与墙面、桌面、地面应配合严密，固定可靠；机柜接地良好。
2.检查室内和设备温度是否正常；有无异常声响。
3.检査查天线避雷器应接地良好。
3
输出电平
1.卫星电视接收系统所有频道的输出电平，应达到30~60dB；
2.有线电视所有频道的输出电平，应ቤተ መጻሕፍቲ ባይዱ到60~80dB；
3.检测用户端输出电平，应达到62~68dB；
4
图像质量
1.画面无雪花干扰，系统的载噪比合格；
2.图像无垂直、倾斜或水平条纹，系统的载波互调比合格；

卫星数字电视系统分项工程质量验收记录表(doc格式)

卫星数字电视系统分项工程质量验收记录
070104□□
单位（子单位）工程名称
子分部工程
通信网络系统
验收部位
思考；要和学生交朋友，勇于承认并面对真实的自己；要关注生活，开阔视野，勤于学习，不断吸收时代的信息，与时俱进；对于教材倡导的教学活动，要在教学实践中进行探索和创新！此外，为了体现一种儿童文化，使教材能真正成为学生喜爱的朋友，让他们愿意于教材中的儿童对话，我们
你喜欢“细节或者小节，往往最能体现一个人的品格”。所以，你性格开朗、活泼可爱，用乐观感染着周围的同学；你尊敬师长，关心集体，学习自觉，尽量做到让家长老师宽心。各科成绩不太拔尖，但平衡。如此可爱的学生，老师希望你能坚定信心，有迎难而上的勇气，争取学习成绩有大的突破。施工单位
你文文静静，秀气美丽，课堂上总是眨巴着乌溜溜的眼睛专心地听讲，作业完成得认真又整洁，每次值日你都能有始有终，认真完成，老师真喜欢你。如果在课堂上积极举手发言，那你的思维会更加敏捷，口头表达能力会更加出色。勇敢些，相信你能行。项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定（第4.2.9条）
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
卫星天线的安装质量
2
高频头பைடு நூலகம்室内单元的线距
3
功放器及接收站位置
4
缆线连接的可靠性
5
系统输出电平（dBμm）
6
7
8
9
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年月日

有线电视及卫星电视接收系统设备安装检验批质量验收记录

检查记录
检查结果
施工单位检查结果
监理单位验收结论
专业工长：项目专业质量检查员：
年月日
专业监理工程师：年月日
有线电视及卫星电视接收系统设备安装检验批验收记录
单位（子单位）工程名称
分部（子分部）工程名称
GD-C5-71280 0 0 1 分项工程名称
施工单位
项目负责人
检验批容量
分包单位
分包单位项目负责人
施工依据
验收依据
验收项目
1
材料、器具、设备进场质量检测
设计要求及规范规定
最小/实际抽样数量
第3.5.1条
/
2 有源设备均应通电检查
第7.1.3条
/
主要设备和器材，应选用具
3
有国家广播电影电视总局或有资质检测机构颁发的有效
第7.1.3条
/
认定标识的产品
主天线系统的接地与避雷系统
控 4 的接地应分开，设备接地与第7.3.1条
/
项防雷系统接地应分开
目卫星天线馈电端、阻抗匹配
5
器、天线避雷器、高频连接器和放大器应连接牢固，并
第7.3.1条
/
应采取防雨、防腐措施
卫星接收天线应在避雷针保
6 护范围内，天线底座接地电第7.3.1条
/
阻应小于4Ω
7 卫星接收天线应安装牢固
第7.3.1条
/
有线电视系统各设备、器件
、盒、箱、电缆等的安装应
1 符合设计要求,应做到布局合第7.3.2条
/
理,排列整齐,牢固可靠,线缆
连接正确,压接牢固
一放大器箱体内门板内侧应贴
般项

卫星及有线电视电视系统的安装检验批

总/专业监理工程师
日期
本表一式三份，由承包商填报，查验后，连同附件，项目法人、项目监理部、承包商各存一份。单项工程竣工报验时，也可用本表。
卫星及有线电视电视系统安装质量验收记录表
编号：
单位（子单位）工程名称
国投罗钾试验厂化验楼工程
分部（子分部）工程名称
通信网络系统
验收部位
二楼
施工单位
中国十五冶金建设集团有限公司
卫星及有线电视电视系统安装报验申请表
工程名称：国投罗钾试验厂化验楼工程
致：山东恒信建设监理有限公司
我单位已完成了通讯网络系统卫星及有线电视电视系统的安装工作，现报上该工程报验申请表，请给予审查和验收。
附件：卫星及有线电视电视系统的安装工程检验批质量验收记录表
承包单位（章）
负责人
日期
审查意见：
项目监理机构
Байду номын сангаас项目经理
徐汉良
分包单位
分包项目经理
施工执行标准名称及编号
GB 50339—2003智能建筑工程质量验收规范
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
2
一般项目
1
卫星数字电视及有线电视系统的安装质量检查应符合国家现行标准的有关规定。
第4.2.9.1条
合格
2
在工程实施及质量控制阶段，应检查卫星天线的安装质量、高频头至室内单元的线距、功放器及接收站位置、缆线连接的可靠性。符合设计要求为合格。
单位子单位工程名称国投罗钾试验厂化验楼工程分部子分部工程名称通信网络系统验收部位二楼施工单位中国十五冶金建设集团有限公司项目经理分包单位分包项目经理施工执行标准名称及编号gb503392003智能建筑工程质量验收规范施工质量验收规范规定施工单位检查评定记录监理建设单位验收记录卫星数字电视及有线电视系统的安装质量检查应符合国家现行标准的有关规定

有线电视系统分项工程质量验收记录

专业监理工程师:
（建设单位项目专业技术责任人）年月日

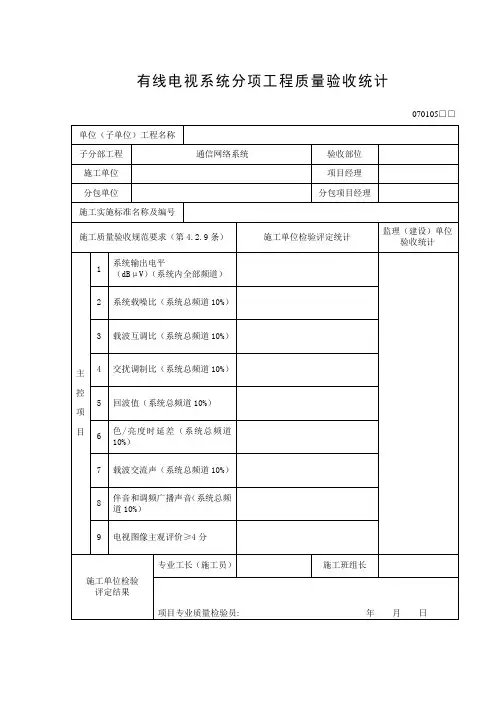

有线电视系统分项工程质量验收统计
