实验八干涉法测微小量【实验目的】1. 理解牛顿环和尖劈干涉条纹的成因与等厚干涉的含义。
2. 学习用等厚干涉法测量曲率半径和薄膜厚度。
3. 学会使用读数显微镜。
【实验仪器】牛顿环仪、劈尖【仪器介绍】1、目镜接筒2、目镜3、锁紧螺钉4、调焦手轮5、标 尺6、测微鼓轮7、锁紧手轮I &接头轴9、方轴10、 锁紧手轮II 11、底座12、反光镜旋轮 13、压片 14、 半反镜组 15、物镜组 16、镜筒17、刻尺 18、锁 紧螺钉 19、棱镜室 读数显微镜是测微螺旋和带十字叉丝的显微镜的组 合体，它是一种既可作长度测量又可作观察之用的光学仪 器。
本实验用来测量牛顿环的直径和劈尖厚度。
中包括读数显微镜的主要结构。
目镜（ 2） （3 ）固定于任一位置，棱镜室（19）可在转，物镜（15）用丝扣拧入镜筒内，镜筒（轮（4）完成调焦。
转动测微鼓轮（6）,显微镜沿燕尾导轨作纵向移动，利用锁紧手轮I （7）,将方轴（9）固定于接头轴十字孔中。
接头轴（ 8）可在底座（11）中旋转、升降，用锁紧手轮II （10）紧固。
根据使用要求不同方轴可插入接头轴另一个十字孔 中，使镜筒处水平位置。
压片（13）用来固定被测件。
旋转反光镜旋轮（ 12）调节反光镜方位。
为便于做等厚干涉实验，本仪器还配备了半反镜（14）附件。
旋转测微鼓轮可以使显微镜筒横向水平移动，通过标尺和测微鼓轮的读数可以准确确定显微镜筒 的水平横向位置。
标尺读数准线和测微鼓轮组成一个螺旋测微装置，当测微鼓轮旋转 一周时，标尺读数准线沿标尺移动1mm ，而测微鼓轮的圆周上刻有 100个分度，故每分度便相当于0.01mm 。
如图16-2所示读书显微镜的读数应为 29.723mm 。
（注意要估读一位）1 —标尺；2-标尺读数准线 ；3 -测微鼓轮；4 -测微鼓轮读数准线。
读数显微镜、钠光灯。
如图 16-1 可用锁紧螺钉 3600方向上旋16）用调焦手2I 19 10 11图 16-1H 9 L8 171615 n J3 124【实验原理】图16-21、牛顿环们设任意两级暗环的直径为D K 1和D K 2，由（16-2）式可得出:牛顿环是牛顿1675年在制作天文望远镜时偶然将一个望远镜的物镜放在平玻璃 上发现的。
干涉法测微小量-实验报告
干涉法测微小量-实验报告一、实验目的1、了解干涉法的基本原理。
2、熟悉干涉法测量微小量的方法。
3、掌握利用干涉法测量薄膜厚度的实验方法。
二、实验仪器干涉仪、白光源、磨镜机、膜层样品。
三、实验原理干涉仪是一种利用光的干涉现象来测量物体形状、膜厚度等的仪器。
（1）薄膜颜色法当光通过薄膜时，由于光的反射和透射作用，产生了干涉现象。
观察到的颜色与膜厚有关系，当膜厚满足一定的条件时，可以观察到非常明显的颜色条纹。
（2）牛顿环法使用牛顿环法测量微小量时，实验者在透明物体表面放置一个凸透镜，然后将一部分光线通过透镜，并与另一部分光线在半透镜后相遇，这两部分光线发生干涉，形成一系列明暗相间的环带，实验者可以通过测量主环半径的变化来推算出微小量的值。
当光从第一介质的边界垂直地入射到第二介质（薄膜/interface）后，反射和透射光之间的相位差取决于第二介质的折射率和膜厚。
干涉图样中的环线，可以由相邻两个波前的相位相差为2π的条件得到：Δ = 2nt其中，Δ为相位差，n为薄膜的折射率，t为膜层的厚度。
四、实验步骤1、用磨镜机将膜层样品磨成两面平行、厚度均匀的薄片。
2、设置干涉仪，调节反射镜和凸透镜位置，使使干涉图案清晰。
3、通过调节厚度标准，测量出膜层厚度与颜色之间的关系。
4、分别记录膜层样品在白光源和单色光源下的干涉图案和颜色，比较两种光源下测得的膜厚度数据。
5、通过测量主环半径的变化来推算出微小量的值。
五、实验注意事项1、干涉法测微小量是一种高精度的测试方法，实验者在实验过程中要小心谨慎操作。
2、干涉法测微小量需要使用精度高的仪器，实验者要注意保养和维护干涉仪的正常使用状态。
六、实验结果及分析样品编号透射颜色透射波长n 膜层厚度（nm）样品1 黄蓝色573nm 1.44 201.29样品2 绿紫色520nm 1.48 153.48样品3 黄色579nm 1.53 124.96样品4 绿色486nm 1.49 142.962、微小量的数据样品编号主环半径（m）微小量（m）样品1 0.0051 1.27 × 10-6样品2 0.0048 1.20 × 10-6样品3 0.0043 1.08 × 10-6样品4 0.0046 1.15 × 10-6从表格数据可以看出，随着膜层厚度增加，透射颜色发生变化，且主环半径也随之发生变化。
(实验报告)干涉法测微小量(已批阅).
（实验报告）干涉法测微小量（已批阅）.
干涉法测微小量是物理、化学等多种领域常用的测量技术，可广泛应用于检测微小量的物理、化学物质的构成成分及大小等特性。
本实验以物理学仪器—干涉仪，以了解其相关原理及测量方法，详细研究并妥善操作干涉仪，实现对微小量的准确测量。
实验现场，我们装备了多种仪器设备，其中有半导体激光、光纤、波导、干涉物镜、计算机等，?表示所测实验样品的长度，?表示该物体的物理实验现象及测量结果。
所测样品经过精确调整，激光整体成像稳定、清晰。
依据干涉仪的原理，在激光学范畴，当灰度图像准确拍摄完毕，即可无缝连接计算机，把模拟航班仪及其相关接口的输入端全部接受，真实表示所测实验样品的物理偏移量。
在量测的过程中，根据实验要求，逐渐变化激光的数量，由而伴随波数的变化，随时记录模拟仪和相关输入端的变化，把变化偏移量输入计算机，由计算机将接受的数据按照原理预定义好的算法进行分析，由此根据分析结果，乘以放大系数，便可计算出微小物体的长度?。
本实验让我清楚地认识了干涉仪的基本原理，熟悉了具体的操作过程，详细了解了对微小量的测量原理，以及量测实验样品物理偏移量的处理过程，进而求出实验物体的长度?。
另外，本实验也锻炼了我们熟练操作干涉仪及相关仪器设备、形成有效数据、熟练处理数据的实际能力，积累了大量经验，掌握了实用的实验技术。
干涉法测微小量
小结与讨论：
此实验中采取了那些措施，来避免或减少误差？
1. 弦长取代牛顿环直径
2. 消除空程误差：测量时只往同一方向转动螺尺
3. 取较高级次的环进行测量
4. 记录暗纹，不记录亮纹，使观察更加精确
R =
2
+
− 2
4（n + i − i）
=
2
+
− 2
4n
结果如下
2
25
− 52
37.474 2
R5 =
=
= 794.890mm
4n
80 × 5.893 × 10−4
2
2
30
− 10
42.6432
R10 =
=
= 904.520mm
4n
80 × 5.893 × 10−4
《大学物理实验》实验报告
实验名称：
干涉法测微小量
实验时间：
2020 年 12 月 13 日星期日
实验目的：
一、研究光的干涉现象，
二、测定透镜的曲率半径；
三、学习测量微小长度
四、学习读数显微镜的使用等
实验仪器
牛顿环仪、钠灯、读数显微镜
实验原理：
两相干波光程差可表示为δ = 2nhcos i′
R、r、h 三者的关系h
只要测得 Dm 和 Dn 并数出环纹序数之差，可以利用上式求出曲率半径 R
实验内容：
本实验的主要内容为利用干涉法测平凸透镜的曲率半径
（1）使显微镜十字叉丝交点和牛顿环中心重合，并使水平方向的叉丝和标尺平行（与显微
镜移动方向平行）
（2）转动显微镜微调鼓轮，使显微镜沿一个方向移动，同时数出十字叉丝移过的暗环数，
干涉显微镜测量原理
干涉显微镜测量原理
干涉显微镜测量原理是一种利用光干涉现象进行测量的方法。
该原理基于干涉仪的原理，利用光波的干涉现象来测量待测物体的形状和大小。
干涉显微镜的基本构造包括两个反射镜和一个光源。
光源通过透镜聚焦，然后经过一个分束器分成两束光，分别照射到待测物体的两个表面上。
由于待测物体表面的形状不同，两束光在经过物体表面反射后会产生相位差。
当这两束光重新汇聚时，就会发生干涉现象。
根据干涉现象的原理，当两束光的相位差达到某一特定条件时，就会出现明暗条纹，从而可以通过观察这些条纹来推断待测物体的表面形状。
干涉条纹的形状和间距与待测物体的厚度或高度有关，因此可以通过测量干涉条纹的参数来确定物体的大小。
干涉显微镜还可以用于测量物体的表面粗糙度。
当待测物体表面粗糙时，反射光的相位差会随着表面不平整度的增加而发生变化。
通过观察干涉条纹的变化，可以推断物体表面的粗糙度。
总结来说，干涉显微镜利用光波的干涉原理进行测量，通过观察干涉条纹的形状和变化来推断待测物体的形状、大小和表面粗糙度。
这种测量原理对于微小尺寸的物体非常有效，因此在纳米技术和微电子学领域具有重要应用价值。

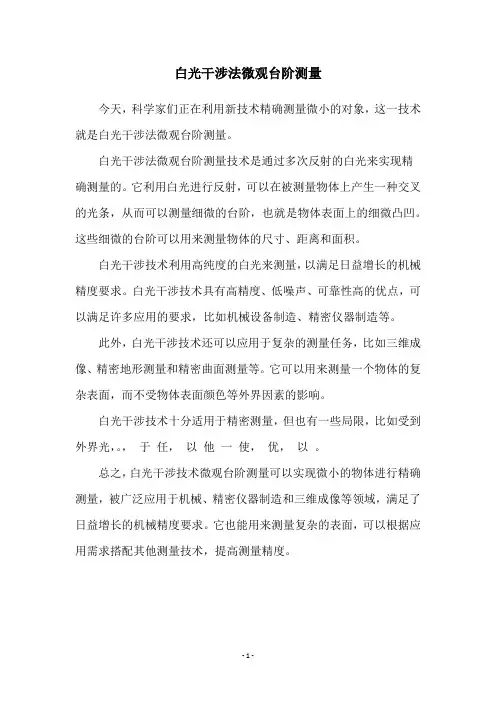

白光干涉法微观台阶测量

白光干涉法微观台阶测量
今天，科学家们正在利用新技术精确测量微小的对象，这一技术就是白光干涉法微观台阶测量。
白光干涉法微观台阶测量技术是通过多次反射的白光来实现精
确测量的。
它利用白光进行反射，可以在被测量物体上产生一种交叉的光条，从而可以测量细微的台阶，也就是物体表面上的细微凸凹。
这些细微的台阶可以用来测量物体的尺寸、距离和面积。
白光干涉技术利用高纯度的白光来测量，以满足日益增长的机械精度要求。
白光干涉技术具有高精度、低噪声、可靠性高的优点，可以满足许多应用的要求，比如机械设备制造、精密仪器制造等。
此外，白光干涉技术还可以应用于复杂的测量任务，比如三维成像、精密地形测量和精密曲面测量等。
它可以用来测量一个物体的复杂表面，而不受物体表面颜色等外界因素的影响。
白光干涉技术十分适用于精密测量，但也有一些局限，比如受到外界光，。
，于任，以他一使，优，以。
总之，白光干涉技术微观台阶测量可以实现微小的物体进行精确测量，被广泛应用于机械、精密仪器制造和三维成像等领域，满足了日益增长的机械精度要求。
它也能用来测量复杂的表面，可以根据应用需求搭配其他测量技术，提高测量精度。
