机械原理课程设计-平台印刷机主传动机构说明书
平压印刷机课程设计说明书
课程设计说明书2011年11_月21日目录一、 ....................................... 工作原理及工艺动作过程...........................二、 ....................................... 原始数据及设计要求与任务.........................三、 ................................ 功能分解四、 ................................... 绘制机械循环图 ...................................五、 ....................................... 机构选型及传动方案设计........................... 六、传动系统及计算七、运动分析.........................八、课程设计的感受.....................九、参考资料.........................工作原理及工艺动作过程平压印刷机是一种简易印刷机，适用于印刷八幵以下的印刷品。
它的工作原理: 平压印刷机工作时平面铅字版固定在垂直位置，平板印头绕其固定轴心摆动，当摆动到垂直位置时，与版面接触进行压印，等压印头倾斜位置时，取出印纸并放入待印的纸张，同时，铅字版在着墨。
平压印刷机需要实现三个动作：装有白纸的平面印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀原始数据及设计要求与任务1设计数据与要求图11、实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统使其具1600-1800次/h印刷能力。
2、电动机功率N=0.75kW、转速n电=910r/min ,电动机可放在机架的左侧或底部。
3、印头摆角为700，印头返回行程和工作行程的平均速度之比K=1.118。
平压印刷机--机械原理课程设计
机械原理课程设计说明书设计题目：平压印刷机专业：机械设计制造及其自动化姓名、学号指导教师：2013年 9 月 9日目录第一章综述 (3)1.1设计题目及简单工艺分析 (3)1.2原始数据及设计要求 (3)1.3设计任务 (3)第二章机械运动方案的选择和评定 (4)2.1工艺动作分解 (4)2.2机构的选择 (4)2.2.1 方案一 (5)2.2.2方案二（主方案） (6)第三章执行机构的运动分析及方案设计 (6)3.1.1总传动比的确定 (6)3.1.2传动示意图 (7)3.2.1印头 (8)3.2.2油辊 (13)3.3.3油盘 (18)第四章系统的运动循环图和运动方案布置图 (21)4.1运动循环图 (21)4.2运动方案布置图 (21)第五章心得体会 (22)第六章参考文献 (23)第一章综述1.1设计题目及简单工艺分析平压印刷机是一种简易印刷机，适合于印刷各种八开以下的印刷品。
它的工作原理：将油墨刷在固定的平面铅字版上，然后将装夹了白纸的平板印头紧密接触而完成一次印刷。
其工作过程犹如盖图章，平压印刷机中的“图章”是不动的，纸张贴近时完成印刷。
平压印刷机需实现三个动作：装有白纸的印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀。
1.2原始数据及设计要求1）实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统使其具有1600—1800次／h印刷能力。
2）电动机功率N=0.75 kW、转速n电=910 r／min，电动机可放在机架的左侧或底部。
3）印头摆角为70º，印头返回行程和工作行程的平均速度之比K=1.118。
4）油辊摆杆自垂直位置运动至铅字版下端的摆角为110º。
5）油盘直径为400 mm，油辊的起始位置就在油盘边缘。
6）要求机构的传动性能良好，结构紧凑，易于制造。
1.3设计任务1）根据工艺动作要求拟定运动循环圈。
2）进行印头、油辊、油盘机构及其相互连接传动的选型。
平台印刷机课程设计说明书
设计题目：平台印刷机主传动机构运动简图设计学院：专业：班级：设计者：学号：指导教师：2010年7月7日一、设计题目：平台印刷机的主传动机构的运动简图的设计设计条件：平台印刷机的工作过程有输纸、着墨、压印和收纸四部分组成，主运动是压印卷有空白纸张的滚筒与嵌有铅字的版台之间纯滚动来完成。
设计的条件是版台的移动速度严格等于滚筒表面的圆周速度，再次为了提高生产的效率，要求版台的运动有急回运动特性。
二、机械运动方案的确定与论证由电动机到版台之间的运动是将转动转化成平面的运动。
这种转换运动的方法有很多种，常见的方法有摩擦传动、齿轮齿条传动、螺旋机构传动、凸轮机构传动、曲柄滑块机构以及组合机构等。
此设计课题的要求为了提高生产效率要求版台的运动具有急回特性，因此我们要在凸轮传动机构、曲柄滑块机构以及组合机构中选取最佳方案。
由此分析我们可以采取可以实现较好机械运动条件的组合运动的方案。
在组合运动机构之中，采用曲柄滑块机构和双曲柄机构以及凸轮机构等进行组合。
在传动链的终端要求滚筒和版台的瞬时速度必须相等，这样才不会出现字迹模糊。
当主传动机构不能满足上述条件的时候我们还需要设计补偿机构来调节。
补偿机构可以采用凸轮传动机构来实现，凸轮传动机构具有传递精度高的优点。
可以实现对机构误差的微细调节。
传动机构Ⅰ的参考方案可由双曲柄机构 AABB和曲柄滑块机构BCD串联组成，将曲柄AA的转动转变为D点往复运动。
当齿条固定不动的时候，中心为D 的行星齿轮将带动齿条移动，并且将齿条固定在印刷版台的下部，以期实现齿条与版台的联动。
下部的齿条与有凸轮组成的补偿机构相连实现补偿。
其中凸轮与从动曲柄BB为同一构件，主动曲柄AA的转动与滚筒的转动同步。
当上部与版台固结的齿条的工作移动速度偏离要求的时候，可以通过凸轮的轮廓曲线进行调节，控制下部齿条补偿移动来补偿误差。
另一个传动机构Ⅰ设计为双曲柄机构，可以用于带动滚筒的转动。
各个杆的尺寸已知。
两个传动机构通过一对齿轮传动建立其运动关系。
平台印刷机课程设计说明书
机械原理课程设计说明书题目：平台印刷机学院：机电工程学院班级：11001602学号：1100160223指导老师：杨运泽日期：2013年12月21日1、机械原理课程设计简介机械原理是一门以机器和机构为研究对象的学科。
机械原理课程设计 是将课堂上的知识转化为实践，将所学得机械基础理论运用于一个简单的 机械系统中，通过机械传动方案的总体设计、机构分析和综合，进一步巩 固掌握课堂教学知识，并结合实际得到工程设计方面的初步训练， 培养学 生综合运用技术资料，提高绘图、运算的能力。
同时也提升学生的创新能 力和动手能力。
机械原理课程设计主要研究的问题是机构的参数和机构的各种特性， 即机构分析和运动分析。
然后根据机构的参数和特性来设计机构，包括机 构的运动设计、机构的平衡设计以及速度的调节。
计算机在课程设计中起到非常重要的作用，可以运用 作图、Soliworks 软件仿真等。
机械原理课程设计的任务是平台印刷机主传动机构设计。
的时间内，根据的要求，确定工作原理和绘图系统功能图， 明书。
根据课程设计的任务，对工作原理及工艺动作进行分解,由印刷机的工作原理图可知，机器由一台电动机驱动，运动由电动机经 过减速AutoCAD 软件要求在一周 并编写设计说其分解图如下:装置后分成两路，一路经过传动机构I带动版台做往复直线运动，另一路经过传动机构II带动滚筒做回转运动。
当版台与滚筒接触时，在纸张上压印字迹和图形。
3平台印刷机的设计过程3.1、平台印刷机的原始数据及设计要求(1)、要求构思合适的机构方案实现平台印刷机的主运动：版台作往复运动，滚筒做连续或间歇运动。
(2)、为了保证印刷质量，要求在印刷过程中，滚筒和版台之间无相对滑动，即在压印区段，滚筒表面的线速度和版台的移动速度相等。
(3)、为了保证整个印刷幅面上的印痕浓淡一致，要求版台在压印区内的速度变化限制在一定的范围内(应尽可能小)。
(4)、设计参数：印刷生产率2000张/小时，版台行程长度730mm压印区段长度440mm滚筒直径232mm电动机功率1.5KW 转速940r/min。
机械原理-课程设计说明书
《机械原理》课程设计计算说明书学院专业班设计者：完成日期：年月日xx大学计算结果计算过程及计算说明目录1.课程设计题目1.1、课程设计题目1.2、工艺动作分解1.3、设计要求2.课程设计题目分析2.1、总功能要求2.2、总功能分解2.3、书本打包机设计参数的选择2.4、各部分执行机构的设计2.5、书本打包机整体机构简图2.6、整个机构的运动循环图3.各部分机构的设计方案说明4.执行机构的设计和传动比的计算4.1、电动机到主轴间的减速机构计算4.2、推书机构的连杆机构计算4.3、推书机构中的槽轮机构分析4.4、凸轮机构的计算5.课程设计心得体会6.参考资料1课程设计题目1.1课程设计题目课程设计题目：自动压片成形机书本打包机主要是用在印刷厂里，在大量的书本印刷出来后，将其以一定的数量为一堆，用牛皮纸将其包装起来，以便于销售和运输。
这种功能在很多地方都可以用到，比如：包糖机，饭盒包装机等凡是涉及到要将东西分堆包装的地方，都可以将其稍微改动即可用于其它地方。
1.2工艺动作分解书本打包机的用途是要把一摞书（如20 本一包）用牛皮纸包成一包，并在两端贴好封签（图 1-1）。
包、封的工艺顺序如图 1-2 所示。
图1-1图1-2其工艺过程如下所述：①横向送书（送一摞书）。
②纵向推书前进（推一摞书）到工位 a，使它与工位 b ～ g上的 6 摞书贴紧。
③书推到工位 a前，包装纸已先送到位。
包装纸原为整卷筒纸，由上向下送够长度后进行裁切。
④继续推书前进一摞书的位置到工位 b，由于在工位 b 的书摞上下方设置有挡板，以挡住书摞上下方的包装纸，所以书摞推到 b 时实现包三面，这个工序中推书机构共推动 a ～ g的 7 摞书。
⑤推书机构回程时，折纸机构动作，先折侧边（将纸卷包成筒状），再折两端上、下边。
⑥继续折前角。
⑦上步动作完成后，推书机构已进到下一循环的工序④，此时将工位 b 上的书推到工位 c。
在此过程中，利用工位 c两端设置的挡板实现折后角。
平台印刷机主传动课程设计说明书

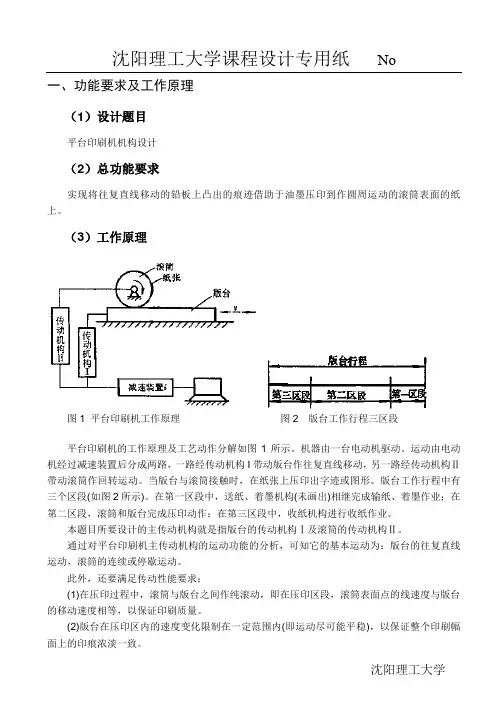

一、功能要求及工作原理（1）设计题目平台印刷机机构设计（2）总功能要求实现将往复直线移动的铅板上凸出的痕迹借助于油墨压印到作圆周运动的滚筒表面的纸上。
（3）工作原理图1 平台印刷机工作原理图2 版台工作行程三区段平台印刷机的工作原理及工艺动作分解如图1所示。
机器由一台电动机驱动。
运动由电动机经过减速装置后分成两路，一路经传动机构I带动版台作往复直线移动，另一路经传动机构Ⅱ带动滚筒作回转运动。
当版台与滚筒接触时，在纸张上压印出字迹或图形。
版台工作行程中有三个区段(如图2所示)。
在第一区段中，送纸、着墨机构(未画出)相继完成输纸、着墨作业；在第二区段，滚筒和版台完成压印动作；在第三区段中，收纸机构进行收纸作业。
本题目所要设计的主传动机构就是指版台的传动机构Ⅰ及滚筒的传动机构Ⅱ。
通过对平台印刷机主传动机构的运动功能的分析，可知它的基本运动为：版台的往复直线运动，滚筒的连续或停歇运动。
此外，还要满足传动性能要求：(1)在压印过程中，滚筒与版台之间作纯滚动，即在压印区段，滚筒表面点的线速度与版台的移动速度相等，以保证印刷质量。
(2)版台在压印区内的速度变化限制在一定范围内(即运动尽可能平稳)，以保证整个印刷幅二、原始数据和设计要求（1）要求构思合适的机构方案实现平台印刷机的主运动：版台作往复直线运动，滚筒作连续或间歇运动。
（2）为了保证印刷质量，要求在压印过程中，滚筒与版台之间无相对滑动，即在压印区段，滚筒表面点的线速度与版台移动速度相等。
（3）为了保证整个印刷幅面上的印痕浓淡一致，要求版台在压印区内的速度变化限制在一定的范围内(应尽可能小)。
（4）不同类型的平台印刷机所要求实现的生产率(即每小时印刷张数)、版台往复运动的行程长度及其它设计参数见下表：项目 类型 低速型 高速型 印刷生产率（张/小时） 1920~2000 4000~4500 版台行程长度（mm ） 730 795 压印区段长度（mm ） 440 415 滚筒直径（mm ） 232 350 电机参数 功率（KW ） 1.5 3.0 转速（r/min ）9401450（5）要求机构传动性能良好，结构紧凑，制造方便3、机构选用1．版台传动机构选型（1）六杆机构如图3所示，结构比较简单，加工制造比较容易，且有急回特性和扩大行程的作用，但作为执行构件的版台，其往复运动速度是变化的，且构件数较多，机构刚性差，不宜用于高速。
印刷机课程设计
机械原理课程设计说明书设计题目TY-460自动平台印刷机主运动机构分析与设计分院：工程学院班级：学号：设计者：指导老师：20 年月日目录一、机器性能指标、工作原理及参数 (3)1、机器的工作性能指标 (3)2、工作原理及主运动机构简介 (3)3、参考数据（mm） (3)二、设计内容 (4)1、滚筒传动链的参数设计和运动分析 (4)（1）设计变位齿轮1、2 (4)（2）双曲柄GHMN的传动角变化曲线 (5)（3）滚筒位移速度变化曲线 (7)2、平台传动链的机构选型、参数设计和运动分析 (11)L (11)（1）确定曲柄长度DE（2）双曲柄ABCD的传动角变化曲线 (12)（3）平台位移变化曲线和速度变化曲线 (15)3、同步补偿凸轮机构设计 (18)（1）确定机构的初始角 (18)（2）确定同步区 (18)（3）平台位移补偿量曲线 (19)（4）设计凸轮机构复位区 (20)（5）设计主凸轮（右推凸轮10）的轮廓 (22)（6）回凸轮（左推凸轮11）的轮廓设计 (22)4、机构主运动简图绘制 (23)三、心得体会 (24)一、 机器性能指标、工作原理及参数1、机器的工作性能指标印刷速度：每小时4500印张 印刷幅面：320mm*850mm 滚筒尺寸：Φ280mm*1000mm2、工作原理及主运动机构简介平台轮转式印刷机是通过平台的往复直线运动和印刷滚筒的连续回转运动实现印刷功能的。
印刷的版面安装在平台上，印刷纸张被逐页送上滚筒。
在平台的工作行程中，有一段区域（称为压印区），版面与滚筒圆柱面相切，并且通过传动机构，使铅板的线速度与滚筒的圆周速度相等，从而在纸张上印出清晰的版面文本。
在平台的返回行程中，滚筒上已印好的成品由下料机构传送到输送带上送出，同时印刷机的递纸机构将后续的带印纸张从给料台传送到滚筒的边缘，被滚筒上的卡子夹住后卷入滚筒、进入印刷状态。
滚筒每回转一周，平台就往复运动一次，完成一次印刷过程。
平压印刷机课程设计机械原理
方案一最终设计简图
机构简单 易于 制造 运转速度不平 稳，不利于涂 墨均匀 印头、油辊需 分别控制，传 动性能差
方案二
由凸轮带动印 头运动 推程和回程角 度分别为190o、 170o, 满足 k=1.118 印头始终贴近 凸轮运动
油辊运动尺寸设计
通过一个连杆 控制油辊运动 用余弦定理计 算出铰接连点 位置
曲柄滑块机构的尺寸计算
极位夹角为10o 取偏心距e=64mm 确定C1、C2位置
主方案机构简图
传动平稳 机构简单 使用寿命长 尺寸小、重量 轻
各方案各机构速度曲线
主方案动力传递分析
马达转速是曲柄的 32倍 经过一对直径比是 8.03的带轮来降低 1/8.03倍速度，用 一对分度圆直径比、 是4的齿轮来降低 1/4倍速度，得到 满足要求的曲柄转 速
平压印刷机
动作分解及设计要求
本机构实现三 个动作： 1.印头往复摆动 2.油辊上下滚动 3.油盘转动
由一个电动机带动 1600-1800/h印刷能力 电动机 P=0.75kw,n=910r/min 印头摆角70o k=1.118 油辊摆角110o,初始位置为 竖直,且在油盘边缘
A1B12 =570.82+X2-2*X*570.8*cos162o A2B22=670.032+X2-2*X*670.03*cos88o A1B1=A2B2
油盘运动
通过主动凸轮 的运动来带动 油盘的转动 从动转盘通过 一个齿轮与转 盘连接
方案二最终设计简图
机构紧凑 凸轮传动效率差 加工不便 容易磨损
主方案设计思路
机械课程设计平台印刷机
机械课程设计平台印刷机一、教学目标本章节的教学目标旨在让学生掌握平台印刷机的基本原理、结构和操作方法，培养学生对机械课程的兴趣和热情，提高学生的动手能力和创新能力。
1.了解平台印刷机的历史和发展趋势。
2.掌握平台印刷机的主要组成部分及其功能。
3.理解平台印刷机的工作原理和操作流程。
4.能够正确拆卸和组装平台印刷机。
5.能够调整平台印刷机的各项参数。
6.能够操作平台印刷机进行印刷实验。
情感态度价值观目标：1.培养学生对机械工程的热爱和敬业精神。
2.培养学生团队合作意识和解决问题的能力。
二、教学内容本章节的教学内容主要包括平台印刷机的历史和发展趋势、主要组成部分及其功能、工作原理和操作方法。
1.平台印刷机的历史和发展趋势。
2.平台印刷机的主要组成部分及其功能。
3.平台印刷机的工作原理和操作方法。
4.平台印刷机的操作实验。
三、教学方法为了提高教学效果，本章节将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法。
1.讲授法：通过讲解平台印刷机的基本原理、结构和操作方法，使学生掌握相关知识。
2.讨论法：学生就平台印刷机的某个问题进行讨论，培养学生的思考和表达能力。
3.案例分析法：分析平台印刷机的实际应用案例，使学生更好地理解知识。
4.实验法：安排学生动手操作平台印刷机，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：平台印刷机相关教材，为学生提供理论基础。
2.参考书：提供相关领域的参考书籍，拓展学生的知识视野。
3.多媒体资料：制作课件、视频等多媒体资料，直观展示平台印刷机的工作原理和操作方法。
4.实验设备：准备平台印刷机实验设备，让学生亲自动手操作，提高实践能力。
五、教学评估本章节的教学评估将采用多种方式，以全面、客观地评价学生的学习成果。
1.平时表现：通过观察学生在课堂上的参与度、提问回答等情况，评估学生的学习态度和积极性。
2.作业：布置相关的作业，评估学生的理解和掌握程度。
机械原理平压印刷机课程设计
湖南工业大学课程设计资料袋机械工程学院（系、部）第二学年第二学期课程名称机械原理课程设计指导教师邹培海职称教授学生姓名吕超专业班级机械1010 学号 10405701011题目平压印刷机设计成绩起止日期 2012 年 6 月 8 日～ 2012 年 6 月 15 日目录清单- 1 -机械原理课程设计设计说明书平压印刷机设计起止日期： 2012 年 6 月 8 日至 2012 年 6 月 15 日学生姓名吕超班级机械1010学号10405701011成绩指导教师(签字)机械工程学院（部）2012年 6月15日目录0.课程设计任务书 (2)1.设计题目 (3)2.工作原理和工艺动作分解 (3)3.平压印刷机的功能分析与设计过程 (5)4.机构的选型 (6)5.设计方案 (9)6.主方案印刷机构的尺寸设计 (12)7.动力简图及传递分 (14)8.机械传动系统的速比和变速机构 (14)9.动力系统参数及工作流程图 (15)10.平压印刷机三维图设计 (17)11.参考资料 (18)12.设计总结 (18)湖南工业大学课程设计任务书2011 —2012 学年第2 学期机械工程学院（系、部）机械类专业机械1010 班级课程名称：机械原理课程设计设计题目：平压印刷机设计完成期限：自20012 年 6 月8 日至2012 年 6 月15 日共 1 周指导教师：邹培海2012 年6 月15 日系（教研室）主任：王菊槐20012 年6 月15 日1.设计题目：平压印刷机机构设计1.1设计原理：平压印刷机是一种简易的印刷机，适合于印刷各种8开以下的印刷平。
它的工作原理：将油墨刷在固定的平面签字版上，然后将装夹了白纸的平板印头紧密接触而完成一次印刷。
其工作过程犹如盖章，平压印刷机中的“图章”是不动的，纸张贴近时完成一次印刷。
平压印刷机需要实现三个动作：装有白纸的印头往复摆动，油辊在固定签字版上上下滚动使油辊油墨均匀。
机械原理课程设计说明书封面
机械设计课程设计说明书专业：机械设计制造及其自动化班级：学号：学生姓名：指导教师：2011年月日设计题目：平压模切机设计1、功能要求及工作原理⑴总功能要求实现对各种规格的白纸板，厚度在4mm以下的瓦楞纸板，以及各种高级精细的印刷品进行压痕、切线、压凹凸，沿着压出的压痕可折叠成各种纸盒、纸箱或制造凹凸的商标。
⑵工作原理平压模切机的工作原理及工艺动作分解如图1.1所示，压制纸板的工艺过程分“走纸”和“模切”两部分。
“走纸”部分由图中所示的1、2、3组成，“模切”部分由5、6组成，4为工作台面。
工作时，工作台面下方的控制机构操纵7向上运动，推动与双列链1固联的走纸横块上的夹紧装置，使夹紧片张开，操作者可将纸板8喂入。
夹紧后，1、2开始运动，将纸板送到具有上模5(装调后固定不动)和下模6的位置后，1、2停歇，此时，在工作台面下部的主传动系统中的执行构件——滑块6和下模为一体向上移动，实现纸板的压痕，切线，完成模切。
此后链条再次运行，当夹有纸板的横块走到某一位置，受另一机构(图中未表示)作用，使夹紧片张开，纸板落到收纸台上，此时，后一个走纸模块进入第二个运动循环，连续不断地完成上述的动作。
2、原始数据和设计要求⑴每小时压制纸板3000张。
⑵传动机构所用电机转速n＝1450r/min，滑块推动下模向上运动时所受生产阻力如图1.2所示，图中Pc＝2×106N，回程时不受力，回程的平均速度为工作行程速度的1.3倍，下模移动的行程长度H＝50±0.5mm。
下模与滑块的质量约120kg。
⑶工作台面离地面的距离约1200mm。
⑷所设计机构的性能要良好，结构简单紧凑，节省动力，寿命长，便于制造。
3、要求完成的设计工作量⑴根据功能要求，确定工作原理和绘制系统功能图。
⑵按工艺动作过程拟定运动循环图。
⑶根据系统功能图绘制功能矩阵表。
⑷构思系统运动方案(至少五个以上)，进行方案评价，选出较优方案。
⑸用解析法对传动机构和执行机构进行运动尺寸设计，或在尺寸给定的条件下进行运动与动力分析。
机械原理课程设计--平面印刷机设计
机械原理课程设计--平面印刷机设计机械原理课程设计设计说明书机械原理课程设计说明书设计题目：平面印刷机设计专业班级：机械制造及其自动化5班学号姓名：20110401513顾友忠20112601609黄旮20111102303张劲夫20110401525张毛鹏指导老师：陈敏均设计日期：2013年7月11日目录1设计任务书 (5)2总功能分析 (5)3执行机构的选择与比较 (6)4传动机构的选择与比较 (7)5原动机的选择 (11)6机械系统运动简图 (13)7机械系统运动循环图 (15)8机构设计 (17)9小结 (24)10参考文献 (29)1.设计任务书平面印刷机工作要求：刷墨滚筒2离开蘸墨滚筒后，蘸墨滚筒1转过一个角度，然后停止转动；当刷墨滚筒滚过匀墨圆盘7后，匀墨圆盘7后转过一个角度，然后停止转动。
刷墨滚筒2离开蘸墨滚筒同时，压板6开始向右摆动，当刷墨滚筒到达位置2（右极限位置），压板6到达刚好摆动极限位置，夹纸框4相对压板6向左摆动一个角度，以便装卸书页。
刷墨滚筒2由位置2返回到位置1（与蘸墨滚筒1接触）时，压板6摆至左极限位置，刚好与铅字印版3相接触。
完成印刷一页，即印刷机完成一个工作循环。
原始参数：印刷数量30/min，蘸墨滚筒，匀墨圆盘7每次转过60，90度，压板摆角45度印刷面积480x325mm，最大工作阻力矩100Nm蘸墨，匀墨各0.02kw 刷墨，压印个0.35kw2. 总功能分解功能要求，运动要求，平压印刷机结构比较简单，体积小，印刷速度慢，大多采用人工输纸方式。
适用于印刷八开以下的印件，如各种商标、说明书、包装纸盒、图书封面、彩色插页等。
工作原理平压印刷机工作时平面铅字版固定在垂直位置，平板印头绕其固定轴心摆动，当摆动到垂直位置时，与版面接触进行压印，等压印头倾斜位置时，取出印纸并放入待印的纸张，同时，铅字版在着墨。
功能分解进行功能分解，即将整个工艺动作过程分解成若干个执行构件的运动（称分功能或功能元），它们按一定的动作顺序来完成印刷。
机械原理课程设计任务书模板
平台印刷机主传动系统一．平台印刷机的功能及设计要求[1]1.1机器的功能要求及工作原理（1）总功能要求实现将往复直线运动的铅版上凸出的痕迹借助于油墨压引导作圆周运动的滚筒表面的纸上，从而实现在平台上的印刷功能，与其一并存在的机构还有送纸机构与切纸机构，主传动系统为版台往复运动与滚筒的圆周运动。
（2）工作原理及工艺动作分解平台印刷机的工作原理及工艺动作分解如图1-1所示。
机器由一台电动机驱动。
运动有点动机经过减速装置i后分成两路，一路经传动机构1带动版台作往复直线移动，另一路经传动机构2带动滚筒作回转运动。
当版台与滚筒接触时，在纸张上压出字迹或图形。
图1-1 机构运动简图1.2机器的原始数据及设计要求（1）选择合适的机构方案实现平台印刷机的主运动：版台作往复直线运动，滚筒作连续或间歇运动。
（2）为了保证印刷质量，要求在压印过程中，滚筒于版台之间无相对滑动，即在压印区段，滚筒表面点的线速度与版台移动速度相等。
（3）为了保证整个印刷幅面上的印痕浓淡一致，要求版台在压印区内的速度变化限制在一定的范围内（应尽可能小）。
（4）设计参数为：印刷生产率2000张/h，版台行程长度730mm，压印区段长度440mm，滚筒直径232mm，电动机功率1.5kw，转速为940r/min。
（5）要求机构传动性能良好，结构紧凑，制造方便。
二．机构运动循环图的确定[2][3]根据工艺动作顺序和协调要求拟定机构的运动循环图。
对于平台印刷机的主传动系统，主要是版台的往复直线运动与滚筒的间歇圆周运动，其中为了将版台与滚筒分开，还有一个分离装置，因此运动循环图为次三个机构的运动先后顺序与协调配合。
如图1-1所示，以版台在最左边为起点，来回往复为一个周期，分为360度为横坐标，各构件的位移为纵坐标，绘制出机构的运动循环图。
图2-1。
图2-1 机构运动循环图上图为平台印刷机主传动系统的运动循环图，此图中版台作往复直线运动，印刷时速度较慢，且具有急回特性，滚筒在版台推程时转动，回程时停止转动，分离机构在版台推程结束时开始运动，三种机构相互协调完成整个主传动系统的工作三．课程设计的方案及方案的选择3.1平台印刷机版台运动机构方案设计平台印刷机的版台运动机构是作往复的直线运动。
机械原理课程设计说明书--平台印刷机主传动机构运动简图设计
机械原理课程设计说明书--平台印刷机主传动机构运动简图设计一、课程设计背景平台印刷机主传动机构是印刷机的核心部件，其运动状态直接影响印刷机的印刷效果。
因此，通过设计平台印刷机主传动机构的运动简图，可以加深对机械原理的理解，提高机械设计的能力。
本次机械原理课程设计旨在通过设计平台印刷机主传动机构运动简图，让学生通过实际设计，深入了解机械原理的基本概念和运动规律，提高机械设计能力。
二、课程设计内容1. 课程设计目的本次课程设计的目的是让学生通过设计平台印刷机主传动机构运动简图，加深对机械原理的理解，培养机械设计能力。
2. 课程设计要求（1）通过对平台印刷机主传动机构的了解，设计出其运动简图。
（2）运用机械原理相关知识，通过力学分析、动力学分析等方法，验证运动简图的合理性。
（3）在设计运动简图的过程中，考虑机械原理和实际应用需求，使其具有一定的实用性。
3. 课程设计步骤（1）了解平台印刷机主传动机构的构成和原理。
（2）确定运动简图的设计要求，包括速度比、传动比、机构类型等。
（3）根据运动简图的要求，设计出相应的机构结构。
（4）运用机械原理相关知识，通过力学分析、动力学分析等方法，验证运动简图的合理性。
（5）以运动简图为基础，设计出相应的零部件，确定材料和加工工艺。
（6）制作实物模型进行实验验证，对运动简图进行改进和完善。
三、课程设计评估课程设计将采用综合评估的方式进行评分。
评估标准主要包括设计思路、设计方案、实验结果和综合实践等方面。
四、课程设计总结通过本次机械原理课程设计，学生深入了解了机械原理的基本概念和运动规律，提高了机械设计能力和实践能力。
同时，设计中还考虑了实际应用需求，使设计具有一定的实用性。
机械原理课程设计说明书1
机械原理课程设计设计说明书机械原理课程设计说明书设计题目：平面印刷机设计专业班级：机械制造及其自动化5班学号姓名：20110401513顾友忠20112601609黄旮20111102303张劲夫20110401525张毛鹏指导老师：陈敏均设计日期：2013年7月11日目录1设计任务书 (4)2总功能分析 (5)3执行机构的选择与比较 (6)4传动机构的选择与比较 (7)5原动机的选择 (11)6机械系统运动简图 (13)7机械系统运动循环图 (15)8机构设计 (17)9小结 (23)10参考文献 (25)1.设计任务书平面印刷机工作要求：刷墨滚筒2离开蘸墨滚筒后，蘸墨滚筒1转过一个角度，然后停止转动；当刷墨滚筒滚过匀墨圆盘7后，匀墨圆盘7后转过一个角度，然后停止转动。
刷墨滚筒2离开蘸墨滚筒同时，压板6开始向右摆动，当刷墨滚筒到达位置2（右极限位置），压板6到达刚好摆动极限位置，夹纸框4相对压板6向左摆动一个角度，以便装卸书页。
刷墨滚筒2由位置2返回到位置1（与蘸墨滚筒1接触）时，压板6摆至左极限位置，刚好与铅字印版3相接触。
完成印刷一页，即印刷机完成一个工作循环。
原始参数：印刷数量30/min，蘸墨滚筒，匀墨圆盘7每次转过60，90度，压板摆角45度印刷面积480x325mm，最大工作阻力矩100Nm蘸墨，匀墨各0.02kw 刷墨，压印个0.35kw2. 总功能分解功能要求，运动要求，平压印刷机结构比较简单，体积小，印刷速度慢，大多采用人工输纸方式。
适用于印刷八开以下的印件，如各种商标、说明书、包装纸盒、图书封面、彩色插页等。
工作原理平压印刷机工作时平面铅字版固定在垂直位置，平板印头绕其固定轴心摆动，当摆动到垂直位置时，与版面接触进行压印，等压印头倾斜位置时，取出印纸并放入待印的纸张，同时，铅字版在着墨。
功能分解进行功能分解，即将整个工艺动作过程分解成若干个执行构件的运动（称分功能或功能元），它们按一定的动作顺序来完成印刷。
设计平台印刷机的版台的传动机构Ⅰ及滚筒的传动机构Ⅱ
目录一、工作原理平台印刷机的工作原理是复印原理，即将铅板上凸出的痕迹借助于油墨压印到纸张上。
平台印刷机一般由输纸、着墨（即将油墨均匀涂抹在嵌于版台上的铅板上）、压印、收纸等四部分组成。
如图6-9所示，平台印刷机的压印动作是在卷有纸张的卷筒与嵌有铅板的版台之间进行的。
整部机器中各机构的运动均由同一电动机驱动。
运动由电动机经过减速装置i后分成两路，一路经传动机构Ⅰ带动版台作往复直移运动，另一路经传动机构Ⅱ带动滚筒作回转运动。
当版台与滚筒接触时，在纸张上压印出字迹或图形。
版台工作行程中有三个区段。
在第一区段中，送纸、着墨机构相继完成输纸、着墨作业；在第二区段中，滚筒和版台完成压印动作；在第三区段中，收纸机构进行收纸作业。
二、机器的运动方案分析及选择(一)设计基本要求（1）要求构思合适的机构方案实现平台印刷机的主运动：版台作往复直移运动，滚筒作连续间歇转动（2）为了保证印刷质量，要求在压印过程中，滚筒与版台之间无相对滑动，即在压印区段，滚筒表面点的线速度与版台移动速度相等。
（3）为保证整个幅面上的印痕浓淡一致，要求版台在压印区内的速度变化限制在一定的范围内（应尽可能小）；（4）不同类型的平台印刷机的要求实现的生产率（即每小时印刷张数），版台往复运动的行程长度及其他设计参数（二）主传动运动方案分析及选择根据前述设计要求，版台应作往复移动，行程较大，且尽可能使工作行程中有一段匀速运动(压印区段)，并有急回特性；滚筒作间歇(滚停式)或连续(有匀速段)转动。
这些运动要求不一定都能得到满足。
但一定要保证版台和滚筒在压印段内保持纯滚动关系，即滚筒表面点的线速度和版台速度相等，这可在运动链中加入运动补偿机构，使两者运动达到良好的配合。
由此出发构思方案。
1、版台传动机构方案方案一：六杆机构。
图3-9所示六杆机构的结构比较简单，加工制造比较容易；作住复移动的构件5（即版台）的速度是变化的，有急回特性。
有扩大行程的作用；但由于构件数较多，故机构刚性差，不宜用于高速；此外，此机构的分析计算比较复杂。
