电参数测量仪操作规程
电参数测量仪操作规程电参数测量仪操作规程一、安全操作规程1. 操作人员必须具备相关电气知识和操作技能，并经过合格的培训，了解仪器的使用方法和安全操作细节。
2. 操作人员必须佩戴符合安全标准的个人防护装备，包括绝缘手套、绝缘靴、绝缘工具等，确保人身安全。
3. 在进行测量前，必须先确认电源是否已经断开，并确保设备之间没有电流流动，避免触电事故发生。
4. 所有的测量线缆和探头必须符合相关的安全标准，并经过定期检查和维护。
5. 操作过程中禁止将手指或金属物体伸入测量设备的插孔或接线端子，以免发生触电事故。
6. 操作过程中禁止在设备上乱动或弄湿，防止发生短路或漏电事故。
二、正确的操作方法1. 在测量参数之前，必须仔细阅读仪器的操作说明书，并按照说明书的要求进行仪器的设置和调试。
2. 操作人员必须严格按照操作流程进行工作，不得随意更改操作步骤或参数设置。
3. 在进行实际测量之前，必须进行预热和校准操作，确保测量结果的准确性。
4. 在连接测量线缆和探头时，必须确保连接牢固、接触良好，避免测量误差。
5. 在进行测量时，需要保持仪器和测量设备的工作环境整洁干燥，避免灰尘或水分对测量结果的影响。
6. 在进行测试之前，必须保证被测设备是停电或无负载状态，避免电压过高或电流过大对仪器和被测设备造成损坏。
7. 在测量过程中，必须稳定握持探头，避免晃动或抖动，确保测量结果的稳定性。
8. 测量结束后，必须先停止仪器的运行，断开电源，并进行相关仪器的清洁和维护工作。
三、仪器及设备的保养和维护1. 在使用过程中，仪器和设备必须保持干燥、清洁，避免积尘和潮湿对仪器的影响。
2. 使用后应及时关闭仪器电源，并清洁仪器的表面和探头，防止灰尘和污物对仪器造成损坏。
3. 仪器的存放位置应该避免过高温度、强磁场和湿度较大的环境，以免对仪器的性能产生影响。
4. 仪器应定期进行检查和维护，如发现故障或异常情况，应及时联系专业维修人员进行处理。
5. 仪器的校准周期一般为一年一次，校准过程中需由专业技术人员进行操作，保证测量结果的准确性。
电参数测量仪操作规程
电参数测量仪操作规程

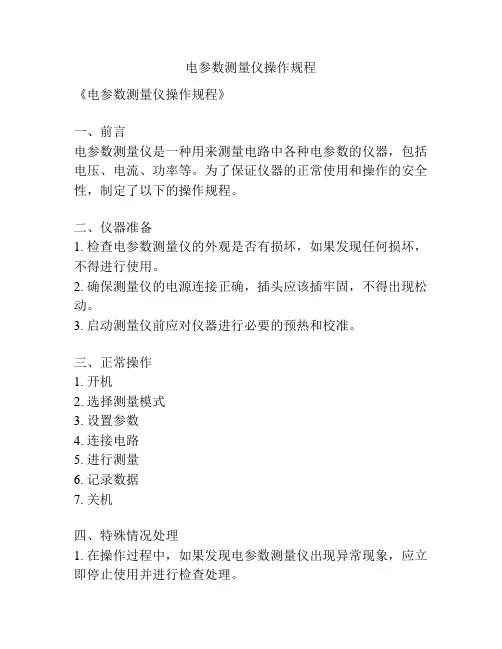

《电参数测量仪操作规程》
一、前言
电参数测量仪是一种用来测量电路中各种电参数的仪器，包括电压、电流、功率等。
为了保证仪器的正常使用和操作的安全性，制定了以下的操作规程。
二、仪器准备
1. 检查电参数测量仪的外观是否有损坏，如果发现任何损坏，不得进行使用。
2. 确保测量仪的电源连接正确，插头应该插牢固，不得出现松动。
3. 启动测量仪前应对仪器进行必要的预热和校准。
三、正常操作
1. 开机
2. 选择测量模式
3. 设置参数
4. 连接电路
5. 进行测量
6. 记录数据
7. 关机
四、特殊情况处理
1. 在操作过程中，如果发现电参数测量仪出现异常现象，应立即停止使用并进行检查处理。
2. 如果在操作过程中出现电路异常，如漏电、过载等，应按照安全操作规程处理。
五、操作注意事项
1. 在进行测量前，应检查被测电路是否已断电，避免发生触电事故。
2. 在操作过程中，应注意仪器和电路的连接是否牢固，避免接触不良和短路。
3. 操作人员应穿戴静电防护设备，以防止静电对测量结果的影响。
六、注意事项
1. 测量仪器的保养和维护是保证仪器正常运行的重要保障，必须经常对仪器进行清洁和检查。
2. 在使用过程中，若发现测量仪器有异常或损坏，请立即停止使用，并通知维修人员进行处理。
七、结语
遵守以上规程并严格按照操作步骤进行操作，可保证电参数测量仪的正常使用和人身安全。
任何违反规程导致的损坏或事故，相关责任人将承担相应的责任。
数字式电参数综合测试仪器操作规程
1.注意防水，防尘，防摔。
2.不宜在高温高湿，易燃易爆和强磁场的环境下存放，使用仪器。
3.使用湿布和温和的清洁剂清洁仪器外表，不要使用研磨剂及溶剂。
4.在仪器使用完毕之后，要注意切断电源，防止过长时间的使用而减少仪器的使用寿命。
制定
批准
页码
2/2
3.按下仪表电源开关，接通仪表电源。
三，按键使用说明
1.仪器的显示状态分常态，电压谐波态，电流谐波态三种状态。
2.常态下窗口1到窗口5依次显示电压，电流，有功功率，功率因数，频率。按一下锁存键，锁存指令灯亮，此时测量数据被锁存，显示不再刷新。再按一下锁存键，锁存指示灯灭，成为了继续进行。
3.常态下，按一下状态转换键，就切换到电压谐波分析状态。此时，电压谐波状态指示灯亮，各窗口全部显示’----“,表示正在进行谐波分析，大约2秒钟后，锁存指示灯亮，表示分析完成，各窗口显示分析结果。各窗口显示含义如下表
4.在电压谐波分析状态下，按一下状态转换键，就切换到电流谐波分析状态。此状态下各窗口显示含义及按键操作均等同于电压谐波态。在此状态下按一下专题转换键，就切换到常态。
5.
6.无论在哪一种状态下，按打印键偶可以把测量的结果打印出来，打印内容包括：电压，电流，功率因数，电压谐波分量，电流谐波分量，电压波形，电流波形。
仪器，设备仪器，设备操作规程
版本
0
名称
数字式电参数综合测试仪器操作规程
文件编号
SWISA008011
数字式电参数综合测试仪器操作规程
一，安全使用规则
1.测试过程中，请勿接触测量仪后面板上的接线部分，谨防触电！
2.拆接测量仪后面板上的接线时，请务必在切断电源后，再行操作！

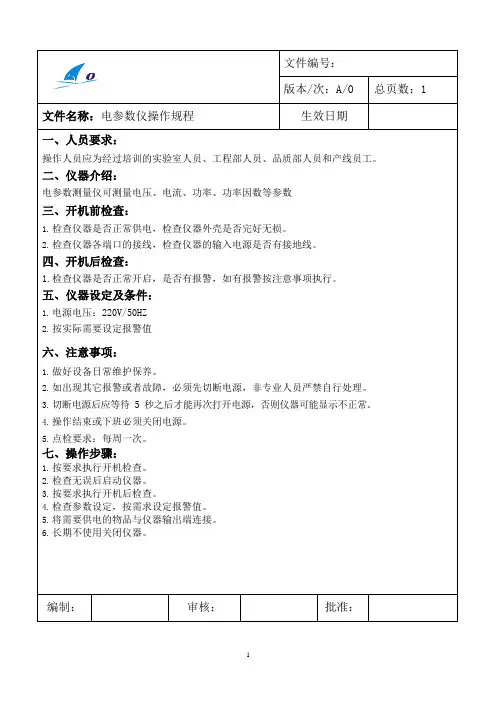

电参数仪操作规程
文件编号：
版本/次：A/0 总页数：1 文件名称：电参数仪操作规程生效日期
一、人员要求：
操作人员应为经过培训的实验室人员、工程部人员、品质部人员和产线员工。
二、仪器介绍：
电参数测量仪可测量电压、电流、功率、功率因数等参数
三、开机前检查：
1.检查仪器是否正常供电，检查仪器外壳是否完好无损。
2.检查仪器各端口的接线，检查仪器的输入电源是否有接地线。
四、开机后检查：
1.检查仪器是否正常开启，是否有报警，如有报警按注意事项执行。
五、仪器设定及条件：
1.电源电压：220V/50HZ
2.按实际需要设定报警值
六、注意事项：
1.做好设备日常维护保养。
2.如出现其它报警或者故障，必须先切断电源，非专业人员严禁自行处理。
3.切断电源后应等待 5 秒之后才能再次打开电源，否则仪器可能显示不正常。
4.操作结束或下班必须关闭电源。
5.点检要求：每周一次。
七、操作步骤：
1.按要求执行开机检查。
2.检查无误后启动仪器。
3.按要求执行开机后检查。
4.检查参数设定，按需求设定报警值。
5.将需要供电的物品与仪器输出端连接。
6.长期不使用关闭仪器。
编制：审核：批准：
1。
电参数综合测量仪操作指导书
文件制修订记录1.0目的/Aim:1.1为电参数测量仪操作提供作业指导书,确保电参数测试仪对产品工作电压、电流、电能量、功率和功率因子的测量精度。
2.0参考文件/Reference Instruction:2.1电参数综合测量仪用户手册。
3.0设备/材料/ Equipment/Material:3.1 AN8720P电参数测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。
4.0准备/要求/Prepare/Requirement:4.1 电源插座的下方放入保险丝,仪器接通电源, 确保输入电压为单相220伏,测试场所保持整齐、干净。
5.0安全/维护/Safety/Maintenance:5.1 使用本仪器之前,请认真阅读操作规程及使用说明书,并严格按规程操作,以免造成操作人员的人身伤害或仪器损坏。
5.2 测量过程中,请勿触摸测量仪后面板上的接线部分,谨防触电！5.3 拆接测量仪后面板上的接线时,请务必在切断电源后,再行操作！5.4 各输入输出端子连接部分应采取绝缘保护措施,以防止触电事故。
5.5 万一发生任何问题,请立即关闭电源。
5.6 不要让测量仪长时间超量程运行,测量仪允许的冲击信号幅值不要超过正常信号的1.6倍.测量仪不用时,请将仪表电源线拔下。
5.7 测量仪长期不用时,请包装保存在干燥、无粉尘、无强烈震动的环境下。
5.8 测量仪长时间保存后再次使用,使用前应开机30分钟后再测量使用。
6.0操作程序/Operation Process:6.1仪器参数设置6.1.1非锁定时,按“参数设置”按键即可进入参数设定状态.进入参数设定状态后,提示符“SET”点亮.每按一次“参数设置”按键会依次进入通讯地址、波特率、校验位、门限电流值显示单位的参数设定,相应提示符同时点亮.参数设定状态下,用“增/减”键可修改参数数值.第五次按下“参数设置”键,退出参数设定状态,提示符“SET”熄灭,设置值将被保存。
威搏PF1020电参数测量仪用户使用手册
目录前言 (2)开箱检查 (2)安全警告事项 (3)标志说明 (4)第一章概述 (5)第二章技术指标 (6)第三章工作原理 (8)第四章前后面板主要功能 (9)第五章使用步骤 (19)第六章检定或核准 (20)a) 注意事项 (22)b) 产品维护及常见故障排除 (23)前言1、感谢客户购置和使用杭州威博科技有限公司的产品，为保证安全、正确地使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。
2、本说明书适用于PF1020系列电参数测量仪。
3、本说明书含有开箱检查、安全警告事项、产品的主要技术指标、工作原理、产品使用操作方法和常见故障处理等一系列内容。
在编写过程中，我们已经尽力确保本说明书内容的全面性和准确性。
如果用户在使用过程中有疑问，或者发现有不足和错误之处，欢迎直接与本所或本所授权的代理商进行联系。
用户对说明书如果有不同理解，以本所技术部的解释为准。
4、本说明书的内容或个别地方可能发生改变，恕不另行通知。
5、请用户妥善保管本说明书，以保证仪器的正常使用。
6、没有本所书面许可，不得抄袭或改编本说明书的内容，否则被视为侵权。
开箱检查用户在打开产品的包装后，请取出装箱清单，并对照本说明书逐项检查清单所列内容与实物是否完全一致，并核对主机型号与你们的订购单是否相同，如果发现有不一致的地方，请与本公司或本公司授权的代理商联系。
所有的附件和文件，请妥善保管，以便日后的操作和维护之用。
本成套设备的配件和资料包括：1.PF1020(PF1022) 电参数测量仪１台2.使用说明书1本3.产品合格证1份4.电源线1根5.产品维修卡1份6.质量跟踪卡1张7.保险丝(0.5A)2只安全警告事项在使用本系列仪器的过程中必须注意下列安全规定，如不遵守本规定，产品功能可能受损并危及人身安全。
注意：1.勿在腐蚀性环境中使用本产品(不要在含有腐蚀性液体或气体的地方使用本产品，否则将对本产品造成损害)2.勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，否则可能危及安全。
电参数综合测试仪设备操作规程
二、设备型号：2102B
三、生产单位：艾诺仪器公司
四、工作环境：
环境温度：25℃±10℃
相对湿度：≤75％RH
五、技术指标：
测试电压：AC 20.0V～300.0V(45～400HZ)
测试电流：2A～20A
有功功率：0.4W～12.00KW
功率因数：0.100～1.000
5、接通负载电源，测量仪将显示测量电压值、电流、功率、功率因数以及负载电源频率等参数。
6、记录测试数据。
7、试验结束后，先将负载电源关断，然后再拆除仪表后面的接线。
七、注意事项：
1、开始测量时请勿接触测量仪后面的接线端子，以防触电。
2、试验前应通过“参数”以及数值设定键先将电压变比与电流变比设定为默认值1。
六、操作方法:
1、将仪表电源线的一端插入测量仪的电源插孔，另一端插入220V/50HZ电源插座。
2、按下测量仪前面板上的仪表电源按钮，打开仪表电源，电源指示灯亮。
3、先上。
4、先将负载电源的输出开关断开，然后将负载电源接到仪表的负载电源的连接端子上。
威搏PF1020电参数测量仪用户使用手册
目录前言 (2)开箱检查 (2)安全警告事项 (3)标志说明 (4)第一章概述 (5)第二章技术指标 (6)第三章工作原理 (8)第四章前后面板主要功能 (9)第五章使用步骤 (19)第六章检定或核准 (20)a) 注意事项 (22)b) 产品维护及常见故障排除 (23)前言1、感客户购置和使用威博科技的产品，为保证安全、正确地使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部容。
2、本说明书适用于PF1020系列电参数测量仪。
3、本说明书含有开箱检查、安全警告事项、产品的主要技术指标、工作原理、产品使用操作方法和常见故障处理等一系列容。
在编写过程中，我们已经尽力确保本说明书容的全面性和准确性。
如果用户在使用过程中有疑问，或者发现有不足和错误之处，欢迎直接与本所或本所授权的代理商进行联系。
用户对说明书如果有不同理解，以本所技术部的解释为准。
4、本说明书的容或个别地方可能发生改变，恕不另行通知。
5、请用户妥善保管本说明书，以保证仪器的正常使用。
6、没有本所书面许可，不得抄袭或改编本说明书的容，否则被视为侵权。
开箱检查用户在打开产品的包装后，请取出装箱清单，并对照本说明书逐项检查清单所列容与实物是否完全一致，并核对主机型号与你们的订购单是否相同，如果发现有不一致的地方，请与本公司或本公司授权的代理商联系。
所有的附件和文件，请妥善保管，以便日后的操作和维护之用。
本成套设备的配件和资料包括：1.PF1020(PF1022) 电参数测量仪１台2.使用说明书1本3.产品合格证1份4.电源线1根5.产品维修卡1份6.质量跟踪卡17.保险丝(0.5A)2只安全警告事项在使用本系列仪器的过程中必须注意下列安全规定，如不遵守本规定，产品功能可能受损并危及人身安全。
注意：1.勿在腐蚀性环境中使用本产品(不要在含有腐蚀性液体或气体的地方使用本产品，否则将对本产品造成损害)2.勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，否则可能危及安全。
电子仪器使用方法说明书
电子仪器使用方法说明书使用方法说明书一、产品概述电子仪器是一种用于测量、监测和控制电流、电压、频率等电气信号的设备。
本使用方法说明书旨在向用户介绍电子仪器的安装、操作和维护，以确保用户正确、安全地使用该设备。
敬请仔细阅读本手册，并严格按照操作指南进行操作。
二、安装与调试1. 设备连接首先，将电子仪器与电源相连，确保稳定的电源供应。
然后，通过相关的连接线将仪器与待测对象连接起来，确保信号的正常传输。
请注意，在连接过程中，要确保所有插头与插孔正确对应，避免错误连接导致设备故障。
2. 硬件配置在电子仪器上，检查及设置硬件配置是非常重要的一步。
用户可根据实际需求，通过菜单界面或物理按键，进行硬件配置的调整。
如需更详细的硬件配置操作指南，请参阅产品附带的硬件配置手册。
3. 软件安装部分电子仪器可能需要安装特定的软件才能进行操作。
在安装软件之前，请确保您的计算机系统符合最低配置要求。
然后，根据软件安装指南，正确安装所需软件，并进行必要的设置。
4. 设备校准为了确保测量结果的准确性，定期对电子仪器进行校准是必要的。
用户可以参考校准手册或联系设备供应商，了解如何准确、有效地进行设备校准。
校准过程需要在规定的环境条件下进行，需要相应的标准仪器来进行对比校准。
三、操作说明1. 电源打开与关闭在正常使用前，请确保电子仪器的电源是关闭状态。
将电源插头插入电源插座，并打开电源开关。
在使用完毕后，先关闭设备上的电源开关，然后再拔掉电源插头。
2. 功能选择电子仪器通常具有多种功能，用户可根据具体需求，选择相应的功能来进行测量和控制。
操作方法一般是通过触摸屏、键盘或旋钮来实现。
3. 参数设置根据实际应用需求，用户可以对电子仪器的参数进行设置，以便适应不同的测量范围和精度要求。
具体操作方法及参数设置指南，请参阅设备操作手册。
4. 信号输入与输出在测量和控制过程中，用户需要连接待测对象与电子仪器，以进行信号的输入与输出。
对于输入信号，用户需将被测电路正确连接到仪器的输入端口；对于输出信号，用户需将仪器的输出端口与相应的控制装置或显示设备连接。
电参数试仪操作规程
编写
日期
审核人
日期
广东**电器有限公司
WI-1002-55
第1版第0次修改
标题：电参数测试仪操作规程
共1页第1页
一．使用方法
1．接通仪表电源，将电源开关由“关”置成“开”，预热10分钟；
2．接上负载（此时应断开样品测试电源）；
3．接通样品测试电源；
4．电源；取下样品负载；
6．需做另一台样品试验时，按步骤2～6重复进行；
7．全部测试完后，关上仪表电源。
二．注意事项：
1．不要在放有易燃易爆品的地方使用仪表；
2．打开电源前确保仪表已可靠接地；
3．请使用指定的电源保险丝，更换保险丝前切断仪表电源，切勿用一般导体代替保险丝；
4．切勿用硬、尖的东西碰触面板及数码管；
5．样品测试电源要使用稳压电源，确保稳压电源容量一般应不小于被试品的额定功率的1.1倍，否则不能保证其准确度；
6．接负载时要断开测试电源；
7．负载电流较大时，要确保连接导线足够粗，否则不能保证其准确度；
8．操作前必须看懂使用说明书，有不明之处要咨询技术人员；
9．仪表出现故障，请咨询技术人员，不得随意打开机箱，每次开机必须预热10分钟，否则不能保证其准确度。
三.运行检验要求：
1.打开电源所有显示器均正常有显示；
电参数仪操作规程
电参数仪操作规程
检测设备操作规程
版本号
A/0
生效日期
修改号
第1页
共1页
一、功能说明
窗口一：显示电压窗口二：显示电流
窗口三：显示功率窗口四：显示功率因数
二、操作方法
1、仪器背面的“负载”接线柱分别接负载的相线、零线。
2、仪器背面的“电源”接线柱分别接负载用电源的相线、零线。
3、接通仪器和负载用电源，按“开关”键，四个窗口分别显示当前电压、电流、功率、功率因数数值。
五、检定
以每年国家法定机构检定为准。
六、、对运行检查发现不正常时的处置
1、如果上午校正仪器正常，下午校正不正常时，应作出如下处置：
经品管部主管检查确认是仪器问题,则用另一台经计量合格的仪器代替;问题仪器若需要维修的，送维修后经计量机构检定合格后，才能再投入使用，并保存相应的处置记录。
2、将上午经该仪器检测的所有产品全数用正常的仪器进行返检。以保证本公司产品100%通过例行检查。
编制
审核
批准
日期
日期Leabharlann 日期三、注意事项1、注意电参数表背面各接线端不能接错。
2、使用前必须熟读说明书或操作规程。
四、运行检查
1、运行检查方法：用运行检查专用标准件(220V/1600W)，接在测试位，接通仪器和负载用电源，调节负载电压为220V，仪器显示功率数值在±1％之内为正常。
2、要求：每天上午及下午使用前各进行检查一次。
电参数测试仪操作规程
电参数测试仪操作规程一、设备运行前检查1、开启后看设备是否正常，如无不良噪声、运行平衡，无不良振动现象。
2、日常保持设备外观整洁，并负责设备的日常保养。
3、做好设备的定期维护，并按规定做好检定、校验，并做好相应记录，保证检测仪器在检定有效期内使用测试数据准确。
对所使用的检验测量和试验设备行之有效的控制，发现问题并能采取相应的措施。
二、使用说明1、先将仪表的电源线按标准接法接到电源上。
2、将负载用电源接到固定的端子上。
3、按下仪表电源开关，接通仪表电源。
4、接通负载电源，并使负载通电，此时仪表应显示被测负载的各被测参数值。
如测量参数超出量程，则在相应的超量程参数窗口显示“OVER”，此时应立即终止测量，并切断负载电源，以免损坏仪表。
三、运行检查1、用仪器功能检查器做运行检查。
具体方法如下:将电参数测量仪在两个输出端分别连接到检查器的功率两表棒测试端，电参数测量仪的测量值显示为30W 5%即在(28.5W-31.5W)之间，则仪器功能正常。
规定每次使用前对电参数测试仪进行运行检查，并做好相应的运行检查记录。
2、如发现运行检查结果不能满足规定要求时，应能及时追溯至已检查过的产品，必要时，对这些产品重新进行检测。
并把功能失效的设备送专门的检测维修机构进行检修，并做好相应的检修记录。
注意事项/故障解决办法:1、在被测电器通电运行时，请不要触摸仪表后面板的接线柱，以免触电。
2、打开仪表电源开关，仪表无显示:电源插座保险管熔断或接触不良，请更换同型保险丝。
本仪表保险管规格为0.3A。
3、电压显示，电流、功率等显示为零:a、检查后面板上接线是否有松动，如有应上紧。
b、如电流是 220mA/2A 量程，请检查后面板上接线柱旁保险管是否熔断，如是，更换规格为同型保险管。
c、检验查输出端子与被测用电器的回路是否导通。
4、打开仪表电源开关，仪表电源指示灯亮，数码管无显示:关机 10 秒左右再开。
电子测量仪器使用说明书
电子测量仪器使用说明书一、简介电子测量仪器是一种用于测量电子元件和电路参数的设备。
本使用说明书旨在帮助用户正确、高效地操作和使用电子测量仪器，并提供相关的技术指导。
二、安全须知1. 在使用电子测量仪器之前，请务必阅读并熟悉本说明书，并按照说明书的要求进行操作。
2. 在连接或拔出电子测量仪器时，应先将电源关闭，并断开电源线，以避免电击和损坏设备。
3. 在检修和维护仪器时，应确保完全断开电源，并遵循相关的操作规程。
4. 在操作过程中，若发现任何异常情况（如冒烟、异味等），应立即停止使用，并与供应商联系。
三、仪器组成电子测量仪器由以下几个主要部分组成：1. 仪表面板：包含各种参数显示、控制按钮和触摸屏等，用于操作和设置测量参数。
2. 接口端口：用于连接被测电路的输入和输出端口，通常有包括电源输入、信号输入、信号输出等。
3. 测量模块：根据不同的测量需求，提供伏安、频率、电阻等功能，用于对电路参数进行测量和分析。
4. 数据处理单元：负责处理、存储和显示测量数据，并可通过连接电脑等外部设备进行数据传输和分析。
四、使用步骤1. 连接电源：将电源线插入电源输入端口，并将另一端插入电源插座，确保电源电压符合要求，并开启电源开关。
2. 连接被测电路：根据被测电路的类型和测量参数需求，将信号输入端口连接到被测电路的输出端口，确保连接牢固和正确。
3. 设置测量参数：通过触摸屏或控制按钮，设置需要测量的参数类型、范围和单位等。
4. 开始测量：确认测量参数设置正确后，按下开始按钮，仪器将开始对被测电路进行测量。
5. 数据分析与记录：仪器将自动对测量数据进行处理，并在仪表面板上显示出来。
用户可以对数据进行分析，并按需记录或导出数据。
五、注意事项1. 在进行测量前，请确保被测电路处于正常工作状态，否则可能导致测量结果不准确。
2. 若需要进行长时间连续测量，建议定期对电子测量仪器进行校准和维护，以确保测量结果的准确性和设备的稳定性。
电子测量器具使用说明书
电子测量器具使用说明书使用说明书一、简介电子测量器具是用于测量电压、电流、电阻等电学参数的仪器设备。
本使用说明书将详细介绍电子测量器具的使用方法、注意事项和维护保养等。
二、准备工作在开始使用电子测量器具之前，请确保以下准备工作已完成：1. 检查电子测量器具的外观是否完好，无损坏或松动的零部件；2. 确保电子测量器具与被测电路的电源已断开；3. 准备好适当的测试线缆和测量探头；4. 熟悉电子测量器具的操作菜单和按键功能。
三、使用方法1. 电源接通将电子测量器具与电源连接，并确保电源电压符合设备要求。
打开电源开关，待设备启动完成后进入待机状态。
2. 测量模式选择根据被测电路的特点选择合适的测量模式，比如直流电压模式、交流电流模式等。
通过按键或操作菜单进行模式切换。
3. 连接测试线缆将测试线缆的一个端口连接到电子测量器具上的相应接口，另一个端口连接到被测电路上。
确保连接牢固且不易松动。
4. 开始测量根据被测电路的要求，选择合适的测量范围和精度。
通过操作菜单或旋钮进行调整，并观察测量结果在显示屏上的显示。
5. 测量结果记录在完成测量后，可以将测量结果记录在纸质或电子表格中，以备后续分析和比对。
四、注意事项1. 电子测量器具应放置在干燥、无尘、无腐蚀性气体的环境中，避免受潮、受热或受损。
2. 在连接电子测量器具和被测电路时，请确保电源已断开，以避免电击和设备损坏。
3. 使用前请检查测试线缆和探头的状态，如有损坏请及时更换，以确保准确的测量结果。
4. 注意选择合适的测量范围和精度，不要超出设备的额定范围，以免引起误差或损坏设备。
5. 避免将电子测量器具暴露在强烈的电磁场或静电环境中，以免干扰测量结果或损坏设备。
五、维护保养1. 定期清洁电子测量器具外壳，并使用软布擦拭屏幕，避免使用含有酸碱性物质的清洁剂。
2. 检查电子测量器具连接接口和探头等部件是否松动，如有松动请及时拧紧。
3. 避免长时间不使用电子测量器具，应及时关闭电源并妥善存放。
电子仪器行业设备使用说明书
电子仪器行业设备使用说明书一、引言欢迎使用本款电子仪器行业设备，本说明书将详细介绍设备的使用方法、注意事项及维护保养等相关内容，以帮助用户顺利使用设备并确保设备的正常运行。
二、设备概述本设备是为电子仪器行业设计制造的先进设备，主要用于XXX （设备功能）。
配备了先进的技术和高性能的组件，能够提供准确、稳定、高效的工作性能。
三、安全须知1. 仔细阅读说明书并按照要求操作设备，确保使用安全；2. 请使用标准的电源插头，并接入地线，确保设备接地良好，减少静电的干扰；3. 在使用设备前，请确保设备安装牢固、稳定，避免设备摇晃或倾斜；4. 严禁在设备运行时打开设备的外壳，以免造成触电或其他安全事故；5. 严禁在潮湿环境下使用设备，以免设备受潮而损坏；6. 当设备长时间处于闲置状态时，请及时将电源关闭，以节省能源并延长设备的使用寿命。
四、设备操作指南1. 设备开机与关机：（1）使用前，请确保设备的电源插头已接入电源插座；（2）按下电源开关，设备将启动自检程序；（3）待显示屏上显示正常后，即可进行操作；（4）关机时，先保存相关数据，然后按下电源开关关闭设备。
2. 界面及菜单操作：（1）设备界面显示清晰、简洁，具有易于操作的UI设计；（2）通过触摸屏或方向按键进行菜单选择和功能操作；（3）根据实际需要，选择相应的功能菜单，进行相应操作。
3. 参数设置：（1）设备支持用户对参数进行自定义设置；（2）进入参数设置界面，可以根据实际需求，进行各项参数的设定；（3）设备内置了默认参数，也可根据用户的使用习惯进行个性化设定。
4. 数据处理与分析：（1）设备能够快速准确地将采集的数据进行处理与分析；（2）通过内置的算法和图表展示，帮助用户更好地理解和利用数据；（3）用户可根据需要导出数据，并进行后续的数据处理或报表生成。
五、设备维护保养1. 定期清洁设备，确保设备表面干净且不受灰尘和污渍的影响；2. 定期检查设备的连接线是否松动或破损，及时修复或更换；3. 确保设备在干燥的环境中存放，避免受潮或受潮；4. 定期校准设备，保持设备的测量准确性；5. 如发现设备异常或故障，请及时联系售后服务人员进行维修。
电参数仪操作说明
电参数仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。
适用范围：
适用于家用和类似用途电器功率、电流、电压、电量、工作时间的测试。
责任部门：
公司所有使用电参数测试仪的部门
操作说明：
1、按仪器接线图分别连接输入电压（220V AC）和输入电流。
2、按键启动、复位正常，不可失灵。
3、显示屏显示数据正常。
4、测量过程中，功能键可任意转换，读取测试数值。
按“锁存”键，此刻的测量值被
锁存下来。
5、上下午均做一次测试数据校对，可于综合测试仪互为确认。
6、更换负载，重复以上操作，即可进行连续测量。
注意事项：
1、请将接线端子绝缘，以避免触碰机壳。
2、请勿打开机盖，以避免触电及仪器损坏。
3、请保持仪器干净与清洁。
4、请勿将机器置于潮湿、闷热让阳光直射之处。
编制审核批准
日期日期日期。
电力仪器操作说明书
电力仪器操作说明书一、前言本电力仪器操作说明书适用于所有型号的电力仪器，包括电表、电流表、电压表等。
本操作说明书旨在帮助用户正确和安全地操作电力仪器，以确保工作的顺利进行。
二、安全注意事项在操作电力仪器之前，请务必仔细阅读以下安全注意事项，并严格遵循：1. 在插拔回路之前，确保电源已关闭，并断开与电源的连接。
2. 检查电力仪器的表面是否有任何损坏或松动的部件，若有请勿使用并及时联系售后服务。
3. 确保电力仪器的插头与插座相匹配，并确保插头的接触良好。
4. 在使用电力仪器之前，请确保操作环境干燥，并远离火源和易燃物。
5. 在使用电力仪器时，请勿将其暴露于高温、高湿度或有腐蚀性气体的环境中。
6. 若需要更换电力仪器的电池，请使用指定型号的电池，并按照正确的极性进行安装。
7. 若出现电力仪器异常发热、冒烟或发出异常声音的情况，请立即停止使用，并联系售后服务。
三、电力仪器操作步骤以下为电力仪器的基本操作步骤，供参考：1. 打开电源开关，并确保电力仪器已经被连接到被测电路中。
2. 检查电力仪器显示屏上的电池电量，若电量过低，请及时更换电池。
3. 选择相应的测量模式，并根据需要调节测量范围。
4. 将电力仪器的探头与被测电路正确连接，并确保连接牢固。
5. 在完成上述步骤后，观察电力仪器显示屏上的数据，并记录测量结果。
6. 操作完成后，关闭电源开关，并断开电力仪器与电源的连接。
四、故障排除若在使用电力仪器的过程中出现以下故障情况，请参考以下排除方法：1. 若电力仪器显示屏上无法显示任何数据，请检查电源是否打开，并检查电池电量是否充足。
2. 若电力仪器显示的数据异常或不准确，请先检查与被测电路的连接是否良好，若连接正常，请联系售后服务进行进一步排查。
3. 若电力仪器显示屏上出现闪烁或发生其他异常情况，请立即停止使用，并联系售后服务。
五、维护和保养为了保证电力仪器的正常使用寿命和准确性，建议用户进行以下维护和保养：1. 定期检查电力仪器的表面是否有任何损坏或松动的部件，若有，请及时进行修理或更换。
电参数测量仪操作规程
4、可接触测量仪后面的接线端子，谨防触电。
5、测量仪应该定期送有关部门进行校对。
编制
审核
批准
4.调节电压在额定电压下，即220V或仪器铭牌上注明的额定电，以准备完成功率测试。
二、日常点检
1 .上电后，检查各显示功能是否正常，调节各功能按键，检查按键是否可调；
2 .点检完毕后，拔掉产品的电源
三、操作步骤方法
1、在确认一切准备工作正确无误的情况下，合上负载电源的输出开关，测量仪显示负载的电压值、频率值。将被测负载开关打开，测量仪显示被测负载的电流值、电压值、频率值，并计算显示负载功率值。
电参数测量仪操作规程
文件编号
页数
版本号
A
QMCU-J09.002-2011a
P. 1/1
修改号
0
设备名称
电参数测量仪
一、操作前准备
1、请专业人员连接好仪器连线，确认无误。
2、接通电源，打开测量仪，每次上班前打开测量仪预热10分钟，确保仪器工作正常。
3.在确认被测负载开关断开的情况下，将其连接到测量仪上去，确保其连接正确。
2、看功率值是否符合功率铭牌的规定值，是则完成测量，否则记录并完成测量。
1.如测量结果需要打印或上传位机，则需要连接打印端口或串行通讯接口。
四、注意事项
1、使用测量仪前，应认真阅读使用手册。
2、如测量仪开机后出现错误信息（显示E001、E002、E003），则表示仪表硬件出现故障，必须请专业人员进行维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录前言 (2)开箱检查 (2)安全警告事项 (3)标志说明 (4)第一章概述 (5)第二章技术指标 (6)第三章工作原理 (8)第四章前后面板主要功能 (9)第五章使用步骤 (19)第六章检定或核准 (20)a) 注意事项 (22)b) 产品维护及常见故障排除 (23)前言1、感客户购置和使用威博科技的产品，为保证安全、正确地使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部容。
2、本说明书适用于PF1020系列电参数测量仪。
3、本说明书含有开箱检查、安全警告事项、产品的主要技术指标、工作原理、产品使用操作方法和常见故障处理等一系列容。
在编写过程中，我们已经尽力确保本说明书容的全面性和准确性。
如果用户在使用过程中有疑问，或者发现有不足和错误之处，欢迎直接与本所或本所授权的代理商进行联系。
用户对说明书如果有不同理解，以本所技术部的解释为准。
4、本说明书的容或个别地方可能发生改变，恕不另行通知。
5、请用户妥善保管本说明书，以保证仪器的正常使用。
6、没有本所书面许可，不得抄袭或改编本说明书的容，否则被视为侵权。
开箱检查用户在打开产品的包装后，请取出装箱清单，并对照本说明书逐项检查清单所列容与实物是否完全一致，并核对主机型号与你们的订购单是否相同，如果发现有不一致的地方，请与本公司或本公司授权的代理商联系。
所有的附件和文件，请妥善保管，以便日后的操作和维护之用。
本成套设备的配件和资料包括：1.PF1020(PF1022) 电参数测量仪１台2.使用说明书1本3.产品合格证1份4.电源线1根5.产品维修卡1份6.质量跟踪卡17.保险丝(0.5A)2只安全警告事项在使用本系列仪器的过程中必须注意下列安全规定，如不遵守本规定，产品功能可能受损并危及人身安全。
注意：1.勿在腐蚀性环境中使用本产品(不要在含有腐蚀性液体或气体的地方使用本产品，否则将对本产品造成损害)2.勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，否则可能危及安全。
）3.采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线相连。
）4.保护地线（打开电源前请确保接好本产品的保护地线，且应避免将零线用作保护地线。
）5.供电电源（打开电源前确保供电电源电压与额定电压相符。
本产品使用的电源标准为AC220V±10%．50H Z。
）6.保险丝（为避免火灾及发生事故，请使用标准保险丝（0.5A）,更换保险丝前，切断电源和负载。
勿用不符合要求的保险丝或短接保险丝管座。
）7.维护事项（在确保切断电源及电源插头的情况下，方可进行仪器的日常维护、清洁或者更换保险丝等工作。
仪器部清洁工作及故障修理，必须由专业人员操作。
平时禁止打开机箱，以免发生触电事故。
）标志说明在使用仪器前，必须弄清本系列仪器前后面板上各符号名称及含义，否则会造成仪器不能工作，甚至损坏仪器或危及人身安全，发生不应有的损失。
本仪器前后面板和机身的主要符号标志说明如下：机箱接地端子电源开关接通符号电源开关断开符号锁存锁存按键设定设定按键∧设置数值增加键> 设置数值右移键·设置／取消小数点转换功率因数／频率转换按键第一章概述一、概述PF1020系列电参数测量仪、采用数字同步采样技术、准确测量单相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值。
仪表精度为0.5级或0.2级，具有测试速度快、精度高、使用方便、轻巧美观等优点，广泛应用于电机、水泵、变压器、照明电器、电热器具、家电、电动工具及电力控制等行业生产厂家和质检部门的产品检测和计量。
可满足不同的使用场合：（1）单台使用（2）生产流水线使用（3）与计算机构成集散控制系统．仪表采用数码管显示测试电压值(V)．电流(A)．功率(W)及功率因数／频率(H Z) 。
仪表是否处于采样测量状态，测量结果是否合格及超限采用发光二极管指示。
采用开放式的用户设置界面，可设置仪表测量参数上、下限报警值及状态，设置参数断电永久保存。
PF1020系列电参数测量仪型号规格选用如表：型号测量功能及围其它功能PF1020 五窗口同时显示，电压450V/150V，电流20A/2A，功率、功率因数、频率自动切换PF1022 四窗口同时显示，电压450V/150V，电流20A/2A，功率、功率因数/频率可设置电流倍率电流、功率上、下限预置报警、自动切换,锁存,打印,通信第二章主要特点及技术指标一、主要特点●适用于单相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值检测。
●PF1020采用20位LED数字显示，可同时显示电压、电流、功率、功率因数、频率,1022采用16位LED数字显示，可同时显示电压、电流、功率、功率因数／频率,●电流量程自动切换、线性围宽、读数重复性好、性能稳定。
●方便的锁定功能保证测量数据的同时性及操作的方便性。
●配有打印接口，与打印机联接，能方便地打印并保存测量数据。
(可选)●配有串行RS232接口，与计算机联接，读取并保存测量数据，以便于追塑原始数据及质量统计分析。
(可选)二、主要技术指标参数技术指标（0.5级）技术指标（0.2级）电压（V）±（读数的0.25%+量程的0.25%）±（读数的0.1%+量程的0.1%）电流(A) ±（读数的0.25%+量程的0.25%）±（读数的0.1%+量程的0.1%）功率（W）±（读数的0.25%+量程的0.25%）±（读数的0.1%+量程的0.1%）功率因数围0.05∽1.00,精度±5个字围0.05∽1.00,精度±3个字频率45∽65Hz,0.1% 45∽65Hz,0.1%外形尺寸211（宽）×311（深）×103（高）重量约3kg三、工作条件1、保证测量准确度的温度条件：20℃±5℃。
2、工作温度围：0～40℃，空气相对湿度：30%～90%。
S/H3、 室无腐蚀性、可爆性气体。
4、 供电电源：AC220V/50H Z ，功耗≤10W 。
5、 保险丝：0.5A 。
四、仪表安全指标绝缘电阻：外壳、电源输入端相互之间大于5M Ω。
耐压：电源输入端、外壳之间2秒钟耐压1800V ，额定电流10mA 。
接地：电源接地极，外壳间电阻小于0.2Ω。
第三章 工作原理一、原理框图交流电压（V ）、电流（I ）信号经高精度的电压互感器（PT ）和电流互感器（CT ）变换成对应的小信号。
为保证采样的同时性，将信号分别输入到采样保持（Ｓ/Ｈ）电路，输入到高精度、快速Ａ/D 转换器中，采集结果经CPU 存贮在RAM 中。
根据数字采样原理，在输入信号一个周期波形中采样足够点数N ，利用以下CPU键盘显示 打 印 串行通信RAM EPROM E 2PROMA/DA/DS/H整形电路自动切换电路自动切换电路PTCTui公式并调用算法计算电压、电流、功率、功率因素等参数的真有时刻的瞬时电压、电流值。
将以上的数据计算结果送数码管直接显示，并实现打印、串行通信、设定保存（E2PROM）等扩展功能。
第四章前后面主要功能一、前后面板分布1、前面板2、后面板被测试品试验电源短路环片AU二、功能及显示说明1. PF1022功能及显示转换键：按键功能区有转换显示功能按键PF 按键H Z 按键PF初始状态按键后按键后锁存：显示值锁定显示值测量状态按键按键显示值测量状态打印：按“打印”键，打印检测数据（打印机联机状态）设定：按“设定”键设定电流、功率上、下限值。
∧：设定所在位置数字按键加1，如显示位为5，按键后为6。
＞：设定所在位置位右移，当这一位的数值设定好，把光标向右移一位（即设定下一位）。
●：小数点设定该位需设定有数点按键设定小数点按键小数点取消功能指示灯采样：闪烁时指示仪器正在采样测量，仪器测量三次，采样指示灯闪烁一次。
V:电压(V)； A:电流(A)；PF:功率因数； H Z:频率(H Z)；W:有功功率(W)OK:当需要电流、功率上下限制定时测量值在额定围OK指示灯亮，否则不亮。
L：当需要电流、功率上下限制定时，测量值超下限，“----”指示灯亮。
H：当需要电流、功率上、下限制定时，测量值超上限“----”指示灯亮。
三、上、下限设定功能PF1022型电参数测量仪拥有电流倍率，电流、功率上、下限设定功能，按设定键在左上窗口依次显示AAAA、A--L、A--H、P--L、P--H、BEEP、BAUD、ADDR在右上窗口显示对应需设定值，其功能如下：A--L：表示电流下限设定值A--H：表示电流上限设定值P--L：表示功率下限设定值P--H：表示功率上限设定值BEEP：为OFF时，报警喇叭不响；为ON时，报警喇叭响BAUD：通信波特率ADDR：报警延时按设定键显示A--L设定好参数，再按设定键显示A--H设定好参数，再按设定键显示P--L设定好参数，再按设定键显示P--H设定好参数，再按设定键显示BEEP设定好参数，再按设定键显示BAUD设定好参数，再按设定键显示ADDR设定好参数，再按设定键退出设定状态，进入测量状态如电流上、下限为3.200A、2.800A；功率上、下限为480.0W、450.0W。
即:A--L为2.800A--H为3.200P--L为450.0P--H为480.0设定好的数据，具有保存功能，下次开机后这些数值不变。
五、串行通信功能（PF1022）1、串行通信接口尾数(4字节)阶码(1字节)1 2 3 4 5 6 7 8 9 空RXDTXD空GND空空空空2、通信协议（1）、串行口连接：标准RS232电平（±12V ），引脚（9针），2-RXD ；3-TXD ；5-GND 。
（2）、串行口通信模式：每祯10位，1个起始位，8个数据位，1个停止位（对应8051，8096串行通信模式1）。
（3）、波特率：9600（出厂设定值）。
（4）、串行口命令码：本仪器作为从机与主机通信，接收命令后执行相应操作，命令码为单字节。
2DH ：复位仪器20H ：向主机回送所有参数数据（V 、A 、W 、PF 、H Z ），每个参数占五个字节，共5×5=25个字节。
数据格式见串行数据结构。
（5）、数据结构：本仪器在接到命令码后，回送相应的参数数据，每个参数由5个字节组成，前4字节表示尾数，后1字节表示阶码，数据格式采用科学忆法即小数点在第一个BCD 码之后，其结构如下：阶码 阶符 数符数码小数点阶码最高为数符，次高位为阶码，（“0”代表下数，“1”代表负数），低6位为阶码值，围为0~63H ，例：1.2345678×104其浮点数为12345678，44接收字节次序：78，56，34，12，44-8.7654321×102其浮点数为87654321，82接收字节次序：21，43，64，87，82第五章 使用步骤一、测试接线图（图2）N L电源负载UAUNL 电源A负载AVLN-+-+负载VL+N--A负载+仪表后面板用于测试用的电源、电压、电流及负载按图（2）中的任一图接线，接线时要考虑引线要有足够的电流通过量，各引线与端子间用铜接线片安装好，各端要拧紧，以免有大电流通过时，有较大的接触电阻而发生事故。
