手机遥控电路设计
基于单片机的电器遥控器的设计

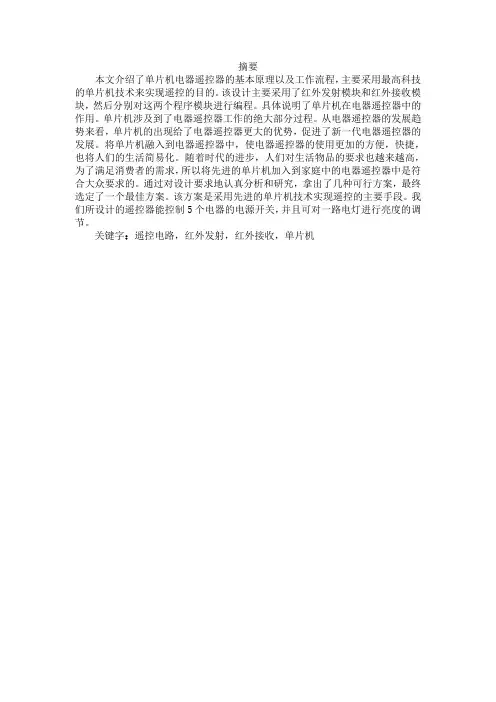

摘要本文介绍了单片机电器遥控器的基本原理以及工作流程，主要采用最高科技的单片机技术来实现遥控的目的。
该设计主要采用了红外发射模块和红外接收模块，然后分别对这两个程序模块进行编程。
具体说明了单片机在电器遥控器中的作用。
单片机涉及到了电器遥控器工作的绝大部分过程。
从电器遥控器的发展趋势来看，单片机的出现给了电器遥控器更大的优势，促进了新一代电器遥控器的发展。
将单片机融入到电器遥控器中，使电器遥控器的使用更加的方便，快捷，也将人们的生活简易化。
随着时代的进步，人们对生活物品的要求也越来越高，为了满足消费者的需求，所以将先进的单片机加入到家庭中的电器遥控器中是符合大众要求的。
通过对设计要求地认真分析和研究，拿出了几种可行方案，最终选定了一个最佳方案。
该方案是采用先进的单片机技术实现遥控的主要手段。
我们所设计的遥控器能控制5个电器的电源开关，并且可对一路电灯进行亮度的调节。
关键字：遥控电路，红外发射，红外接收，单片机ABSTRACTThis paper introduces the microcomputer electric appliance remote control principle and working process, mainly uses the highest technology, microprocessor technology to achieve the purpose of remote control. Design mainly adopts the infrared emitting module and the infrared receiving module, and then each of the two modules are programmed. Specify the SCM in electrical remote control in rats. SCM relates to the electric appliance remote control most of the course work. From the view of the development tendency of remote controller for electric appliances, the appearance of single chip microcomputer for electrical remote control of greater advantage, promote a new generation of electric appliance remote control development. The single chip integrated into the electrical remote control, so that the electric appliance remote control the use of more convenient, fast, also be people life simple. With the progress of the times, people living on items are increasingly high requirements, in order to meet the needs of consumers, so the advanced SCM to join the family electric appliance remote controller is in line with the needs of the public. After analyzing and researching on the request of the design, we take several blue print and we selected the best one in the end. The project make use of advanced SCM to realize the remote control. Remote controller we designed can dominate 5 electrical source switches and adjust the brightness of one light.Key Word ：Remote controlling circuit Infrared emission Infrared receiving, SCM目录1.文献综述 (5)1.1红外遥控的功能与特点 (5)1.2红外遥控的发展过程 (5)1.3红外遥控的发展趋势 (6)2. 总体设计方案 (7)2.1方案一：（简易红外遥控电路） (7)2.2方案二：（利用红外遥控开关电路） (8)2.3方案三：利用红外遥控开关电路 (8)2.4方案比较 (9)3.系统硬件电路设计 (9)3.1．红外遥控电路设计 (9)3.1.1 发射电路部分 (9)㈠器件选择 (9)㈡电路设计 (11)3.1.2接收电路部分 (12)㈠器件选择 (12)㈡红外遥控接收器的接收过程 (13)㈢电路设计 (14)3.2.系统功能实现方法 (16)3.2.1．遥控码的编码格式 (16)3.2.2．遥控码的发设定遥控射 (16)3.2.3．数据帧的接收处理 (17)3.3.遥控发射及接收控制程序流程图： (17)3.3.1遥控发射部分： (17)3.3.2遥控接收部分: (19)4. 系统调试 (20)5. 结束语 (22)6.参考文献 (22)7.附录程序清单 (23)1. 文献综述1.1红外遥控的功能与特点红外遥控技术是一种利用红外线进行点对点通信的技术，其相应的软件和硬件技术都已比较成熟。
怎样用安卓智能手机做红外万能遥控器
怎样用安卓智能手机做红外万能遥控器标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]用安卓智能手机做红外万能遥控器摘要：本课题旨在利用现已成熟的且功能十分强大的安卓智能手机操作系统为软件基础，配合一种合适各种手机的外接硬件模块，通过将手机耳机接口输出的高低电压信息在外接模块内转化为红外线输出，达到能遥控各种以红外遥控器控制的家用电器。
本课题的创新点有如下两点。
其一是将各个红外遥控器的功能集合在一部智能手机上的集合性。
其二是利用了耳机接口输出的音频电压信号进行信息的传输，保证软硬件的高度适应性。
关键词：智能手机万能遥控器红外遥控器耳机接口绪论课题由来遥控控制的家用电器越来越多，家里各种各样的遥控器也越来越多，日常存放、寻找和使用都很不方便。
要是一个老型号的家电的遥控器丢了，配都配不到。
手机是现在人们最常使用的一种手持式的通讯设备，大家都已经习惯随身携带手机和把手机经常放在身边。
所以，很多人都希望手机也可以当家用电器的遥控器使用。
现在，智能手机的软硬件已经十分强大，大尺寸的触摸屏可以设计成各种键盘布局的控制器。
只要有合适的软件，配合小的附件，智能手机都可以当作家用电器的万能遥控器来使用。
众所周知，任何红外线的信号都是可以由一串二进制编码翻译表达出来的，而任何一段由手机耳机接口输出的音频电压信号都可以传递出一串含有二进制编码信息，只要根据一定的规则，配合合适的硬件模块，就可以将手机耳机插口输出的音频电压信号转化为红外遥控器的红外线发射出来。
本课题旨在通过智能手机的软件支持，配合一个外接硬件红外发射模块，通过将手机耳机接口输出的高低电压信息在外接模块内转化为红外线输出，达到各种电器遥控器合为一体的目的，力求为使用者带来方便。
研究背景微软的Windows Mobile、谷歌的Android和苹果的iOS等手机操作系统都有成熟的软件开发平台，个人和第三方组织为智能手机开发专门的应用软件是一门成熟的技术。
红外接收电路设计
[光
的
Spectrum ]
b. Noise 频 系 Noise 在R/M上使用可以遮断可见光的光学滤波。 使用High Frequency(30KHz ~ 56.9KHz) Carrier Modulation 在Pre-Amp Chip上，使用 I-V Stage 可变impedance及低频噪声折断滤波器。
Receiver Module Transmitter Vcc Vout GND C R Vcc Rp µ-com GND
8
REMOCON
c. 由于Vcc line Ripple Noise而没有输出信号的事例 - Set 區 : 卫星接收器的机顶盒。 - Noise Source : 在前面板的显示使用的七段码现使用脉冲驱动开关电路的噪声流入到 R/M的 Vcc Line上.. Vcc line noise 觀 R/M Output 觀 – Transmitter signal
[ incandescent lamp & Halogenlamp ]
R球
光
- Electronic Ballast ]
* channel 構 - ch-1 : Lamp ˘ - ch-M : spectrum * Modulation = - 120 Hz *} ¯ - Main : 47.0KHz
Vcc line Noise signal Noise signal
= 120Hz
R/M Output
② EMI Noise
a. Noise Source - TV CRT 的 b. Noise - 应用可以遮断 以及其他周边设备放射的 .
的金属屏蔽设计, 即可简单的路掉电磁波噪声. 整机厂商的IQC or PCB Ass’y 检查时,必须将金属屏蔽外壳和GND相连。 如果不接地，可能会使遥控距离变短。
课程设计-手机APP通过wifi控制窗帘电机
河南大学物理与电子学院单片机课程设计报告基于互联网的远程电机控制河南大学物理与电子学院电子技术开放实验室一、设计项目简介本设计是以单片机AT89C52和桥式电路控制的直流电机脉宽调制调速系统。
利用AT89C52芯片进行低成本直流电动机控制系统的设计，能够简化系统构成、降低系统成本、增强系统性能、满足更多应用场合的需要。
系统实现对电机的正转、反转、急停、加速、减速的控制。
二、电机种类1.步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。
只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。
下图是该四相反应式步进电机工作原理示意图。
四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。
当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。
而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。
依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。
2.直流电机本次课程设计为了成本考虑，使用直流电机，上图电机就一二元钱，1.5--3V就转得很好。
如果嫌转速快，可买直流减速电机，就是直流电机加减速齿轮组成的。
三、电路模块1.电机驱动模块H桥式电机驱动电路包括4个三极管和一个电机。
要使电机运转，必须导通对角线上的一对三极管。
根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。
H桥驱动电路要使电机运转，必须使对角线上的一对三极管导通。
例如，如下图所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经Q4回到电源负极。
按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。
简易无线电遥控系统设计报告
简易无线电遥控系统设计报告一、设计任务：设计并制作无线电遥控发射机和接收机。
一、无线电遥控发射机。
图1.1 无线电遥控发射机二、无线电遥控接收机。
图1.2 无线电遥控接收机3、要求。
（1）工作频率：fo=6～10MHz中任选一种频率。
（2）调制方式：AM、FM或FSK……任选一种。
（3）输出功率：不大于20mW（在标准75Ω假负载上）。
（4）遥控对象：8个。
（5）接收机距离发射机不小于10m。
（6）增加信道抗干扰方法。
（7）尽可能降低电源功耗。
二、系统方案设计。
整个系统由发射系统和接收操纵系统两部份组成。

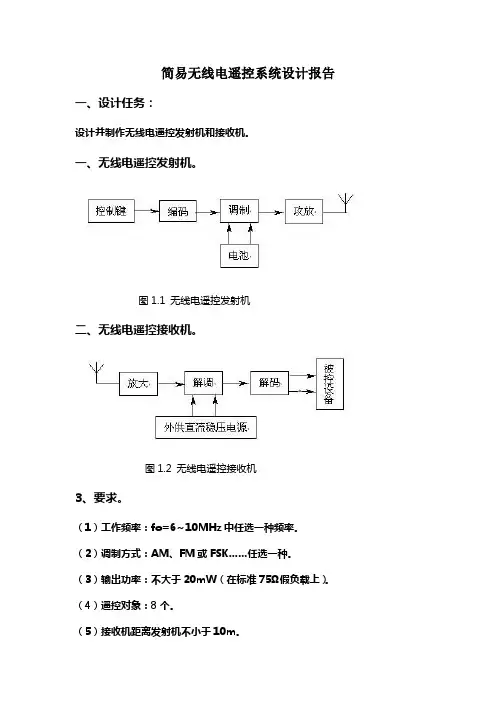

发射系统和接收操纵系统组成结构框图如图1.1和1.2所示。
系统的工作原理是第一通过按键编址电路输入所需操纵电路的位号，同时启动编码电路产生带有地址编码信息和开关状态信息的编码脉冲信号，再通过无线电发射电路将该信号发射出去。
而无线电接收电路将接收到的编码脉冲信号通过解码电路进行编码地址确认，确认是不是为本遥控开关系统地址，然后通过驱动电路来驱动8个遥控对象。
1、发射机。
图2.1 无线电遥控发射机1.1 调制方式的选择。
依照要求，操纵对象是8盏灯，被控状态采纳二进制编码。
因设计对频带宽度没有限制，为了提高抗干扰能力，实现方式简单，载波传输采纳FSK调制方式。
图2.2 FSK示用意FSK（Frequency-shift keying）- 频移键控是利用载波的频率转变来传递数字信息，最多见的FSK是用两个频率承载二进制1和0的双频FSK系统，如图2.2所示。
产生FSK 信号最简单的方式是依照输入的数据比特是0仍是1，在两个独立的振荡器中切换，如图2.3所示。
采纳这种方式产生的波形在切换的时刻相位是不持续的，因此这种FSK 信号称为不持续FSK 信号。
图2.3 非持续相位FSK的调制方式由于相位的不持续会造频谱扩展，这种FSK 的调制方式在传统的通信设备中采纳较多。
随着数字处置技术的不断进展，愈来愈多地采纳连继相位FSK调制技术。
单片机STM32F103C8T6的红外遥控器解码系统设计
单片机STM32F103C8T6的红外遥控器解码系统设计一、本文概述本文旨在详细阐述基于STM32F103C8T6单片机的红外遥控器解码系统的设计和实现过程。
随着科技的不断进步和智能化设备的普及，红外遥控器作为一种常见的遥控设备，已经广泛应用于家电、安防、玩具等多个领域。
然而，红外遥控器发出的红外信号往往需要通过解码器才能被设备正确识别和执行，因此，设计一款高效、稳定、可靠的红外遥控器解码系统具有重要意义。
本文将首先介绍红外遥控器的基本原理和信号特点，然后详细阐述STM32F103C8T6单片机的性能特点和在红外遥控器解码系统中的应用优势。
接着，将详细介绍红外遥控器解码系统的硬件设计，包括红外接收头的选择、电路设计和PCB制作等。
在软件设计部分，将详细阐述如何通过STM32F103C8T6单片机的编程实现红外信号的接收、解码和处理，以及如何将解码后的数据通过串口或其他通信方式发送给主控制器。
本文还将对红外遥控器解码系统的性能进行测试和分析，包括信号接收距离、解码速度和稳定性等方面的测试。
将总结本文的主要工作和创新点，并对未来的研究方向进行展望。
通过本文的研究和实现，旨在为红外遥控器解码系统的设计提供一种新的思路和方法，同时也为相关领域的研究人员提供有益的参考和借鉴。
二、红外遥控器基础知识红外遥控器是一种常见的无线遥控设备，它利用红外光作为信息载体，通过发射和接收红外光信号实现对设备的远程控制。
这种遥控方式因其简单、低成本和无需视线连接等优点，在各类消费电子产品中得到了广泛应用，如电视机、空调、音响等。
红外遥控器的工作原理主要基于红外辐射和光电器件的检测。
遥控器内部通常包含一个或多个红外发射管，当按下按键时，发射管会发射出特定频率和编码的红外光信号。
接收端则配备有红外接收头，该接收头内部有一个光敏元件（如硅光敏三极管或光敏二极管），用于检测红外光信号并将其转换为电信号。
为了区分不同的按键操作，红外遥控器通常采用特定的编码方式对按键信号进行编码。
51单片机设计的红外线遥控器电路图及工作原理
51单片机设计的红外线遥控器电路图及工作原理你家里是否有一个电视机遥控器或者空调机遥控器呢？你是否也想让它遥控其他的电器甚至让它遥控您的电脑呢？那好，跟我一起做这个“红外遥控解码器”。
该小制作所需要的元件很少：单片机TA89C2051一只，RS232接口电平与TTL电平转换心片MAX232CPE 一只，红外接收管一只，晶振11.0592MHz,电解电容10uF4只，10uF 一只，电阻1K1个，300欧姆左右1个，瓷片电容30P2个。
发光二极管8个。
价钱不足20元。
电路图及原理：主控制单元是单片机AT89C2051,中断口INT0跟红外接受管U1相连，接收红外信号的脉冲，8个发光二极管作为显示解码输出（也可以用来扩展接其他控制电路），U3是跟电脑串行口RS232相连时的电平转换心片，9、10脚分别与单片机的1、2脚相连，（1脚为串行接收，2脚为串行发送），MAX232CPE的7、8脚分别接电脑串行口的2（接收）脚、3（发送脚）。
晶振采用11.0592MHz，这样才能使得通讯的波特率达到9600b/s，电脑一般默认值是9600b/s、8位数据位、1位停止位、无校验位。
电路就这么简单了，现在分析具体的编程过程吧。
如图所示，panasonic遥控器的波形是这样的（经过反复测试的结果）。
开始位是以3.6ms低电平然后是3.6ms高电平，然后数据表示形式是0.9ms低电平0.9ms 高电平周期为1.8ms表示“0”，0.9ms低电平2.4ms高电平周期为3.3ms表示“1”，编写程序时，以大于3.4ms小于3.8ms高电平为起始位，以大于2.2ms小于2.7ms高电平表示“1”，大于0.84ms小于1.11ms高电平表示“0”。
因此，我们主要用单片机测量高电平的长短来确定是“1”还是“0”即可。
定时器0的工作方式设置为方式1：mov tmod,#09h，这样设置定时器0即是把GATE置1，16位计数器，最大计数值为2的16次方个机器周期，此方式由外中断INT0控制，即INT0为高时才允许计数器计数。
基于单片机的电话远程控制家电系统-毕业设计
黑龙江科技学院2011届本科毕业论文（设计）论文题目：基于单片机的电话远程控制系统目录1绪论 (4)2系统设计原理 (6)2.1 硬件功能分析 (6)2.2 软件模块分析 (8)3 系统硬件电路设计 (9)3.1振铃检测电路 (9)3.1.1电路工作原理 (9)3.1.2 电路图设计 (9)3.2 摘挂机控制电路 (9)3.2.1电路工作原理 (9)3.2.2 电路图设计 (10)3.2.3 核心AT89C2051芯片介绍 (11)3.3 双音频DTMF解码电路 (12)3.3.1 电路工作原理 (12)3.3.2 电路图设计 (13)3.3.3 核心MT8870芯片介绍 (13)3.3.4 MT8870解码表 (14)3.4 家用电器控制电路 (15)3.4.1 电路工作原理 (15)3.4.2 电路图设计 (15)3.4.3 核心74LS273芯片介绍 (16)3.5 信息反馈电路 (17)3.5.1 电路工作原理 (17)3.5.2 音乐集成电路芯片介绍 (18)3.5.3音乐集成电路使用中的注意事项 (18)4系统软件设计 (19)4.1 软件设计原理 (19)4.2 系统程序设计流程图 (19)5结束语 (20)参考文献 (21)附录一电路总图 (22)附录二程序清单 (23)基于单片机的电话远程控制系统摘要:随着通讯产业的迅速发展,电话机已经走进了千家万户,但是利用电话机进行远程控制的技术却没有多少实质性的进展.如何将电话远程控制用于日常生活中正是本文所要研究的课题,众所周知,近几年通信和电子信息技术行业有了长足发展,本文设计了一种电话远程控制系统,该系统以AT89C2051单片机和MT8870双音多频解码集成电路为核心，借助公共电话网络，通过电话实现对远程设备智能化控制。
文章介绍了系统的组成、工作原理及程序设计方法。
对“振铃检测、模拟摘挂机控制、双音频解码，语音提示及家用电器控制”等电路作了详细的说明。
2路无线电遥控开关制作
目录目录 (1)摘要 ............................................................................. 错误！未定义书签。
一、实验内容 (2)1、概述 (2)2、课程设计任务及要求 (2)3、系统设计 (3)二、元件及工具说明 (5)三、安装调试过程 (8)四、故障分析 (8)五、总结 (8)六、使用仪器设备清单 (9)参考文献 (9)心得体会 (9)摘要随着无线电技术的不断发展和成熟，各种遥控设备已大量地在人们的生活中应用，让我们享受到了许多的方便。
本文介绍一款2路遥控开关的制作，采用了数据加密处理，具有可靠性好，不会产生误动作，密码可设定，电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。
220V交流市电接在进线端子上，经C1、R1、VD1-VD4组成的降压整流电路后，在CW1上形成24V左右的直流电压，为电路提供工作电源。
当接收模块IC2收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后，相应继电器吸合，从而点亮电灯，达到遥控控制电灯的目的。
关键词：继电器无线电遥控一、实验内容1、概述电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。
220V交流市电接在进线端子上，经C1、R1、VD1-VD4组成的降压整流电路后，在CW1上形成24V 左右的直流电压，为电路提供工作电源。
24V直流电压经电阻R3降压后，在CW3两端形成稳定的5V工作电压，作为无接接收模块和解码电路的工作电源。
平时，IC1的11、12脚输出低电平，继电器断开，当接收模块IC2收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后，在数据输出端输出相应的控制数据，数据信息为有效时D2输出为高电平，这个高电平经R6输入到VT2的基极，使其导通，相应继电器吸合，从而点亮电灯；当无线接收部分收到的数据信息为D2数据为0时，由于VT2失去基极电流，使其关断，继电器断开，从而达到遥控控制电灯的目的。
遥控器(发射管、背光源)驱动电路设计指引
电控设计规范遥控器（发射管、背光源）驱动电路设计指引1总述遥控器，在空调整机上虽然属辅配件，但它是远距离控制空调的的必须器具。
对用户而言，其工作的可靠性是至关重要的。
在遥控器的参数中，发射距离往往是判断遥控器好坏的关键参数之一，而遥控器的发射距离则是由发射驱动电路及各元件参数决定的。
另外，由于遥控器一般都是使用液晶来显示，而液晶显示需要借助外界光线，在没有外界光线的情况下，液晶显示的图案或字符是无法识别的，如果在液晶显示屏的背面紧贴放一合适的光源，那么在夜间或光线暗淡的情况下操作遥控器时，液晶显示的图案或字符能被有效识别，这样操作起来就相当方便了。
下面介绍美的遥控器（发射管、背光源）驱动电路的设计方法及电路工作原理。
2电路原理2.1发射管驱动电路工作原理简单介绍2.1.1工作原理目前，远距离的控制一般都是通过红外线（光）实现的，即红外遥控。
红外遥控主要是利用波长为760nm～1500nm之间的近红外线（光）来实现信号的传递，目前市场上的红外发射管发出的红外线（光）的峰值波长介于880nm到950nm之间，能满足红外遥控的要求。
红外遥控的原理主要是，发送端采用脉时调制（PPM）方式将二进制数字信号调制成某一频率的脉冲序列，通过驱动电路驱动红外发射二极管工作将信号以光脉冲的形式发射出去，接收端将接收到的光脉转换成电信号，再经过放大、滤波等处理后送给解调电路进行解调，还原为二进制数字信号后输出，这样就实现了所需的控制。
2.1.2电路原理图2.1.3电路原理简介Transmit端口接遥控器控制芯片，控制信号通过该端口经电阻限流后驱动三极管，从而使红外发射二极管工作：Transmit端口为高电平时，三极管导通，红外发射二极管有电流流过发出红外光；Transmit端口为低电平时，三极管截止，红外发射二极管不工作。
由于Transmit端口加载的信号为某一频率的脉冲序列，因此三极管的工作状态是导通、截止、再导通、再截止，红外发射二极管发出的红外光就变成了相应频率的光脉冲序列。
遥控器课程设计
基于M50436-560SP的遥控电路设计摘要摘要:本文以南京熊猫牌365型彩电为例,介绍一种应用广泛的电压合成彩电选台系统-M50436-560SP摇控操作系统，详细叙述了由五块芯片组的该系统的三个部分电路:红外遥控发封电路，红外遥控接收电路和微处理控制电路。
关锐词:红外遥控红外发射红外接收徽处理机频道选择近年来,随着徽处理技术的广泛应用,彩电逐渐向智能型发展,八十年代末,日本三菱电机公司推出了M50436-560SP遥控操作系统,它是当前世界上最断的电压合成选台系统之一,广泛应用于日本和东南亚国家生产的彩电上,我国也有不少厂家采用了这一系统。
该系统包括红外遥控发射器、红外接收预放器和微处理机控创电路三部分,共用了五块大规模集成电路。
它具有系统端口设计合理,外部电路单，功能齐全完善合理,屏幕显示丰富多彩的特点。
本文以熊猫3615型直角平面彩电为例,介绍这一遥控操作系统。
图1为系统原理方框图。
图1遥控系统原理图一、红外遥控发射器红外遥控发射器采用集成电路M50462AP,工作电源电压为2.2—2.5V(一30一70℃),耗电少,激励电流大,发射功率强,其电原理图如图2所示,该电路采用一I6bitpCM调制方式,可传输64个不同的指令,本例中仅采用了26个键。
在遥控器的征个键上均标有代表其功能的符号。
给各键设定一种功能是人为的,因为只要在电视机译码输出端改变相应的控制对象,键的功能就可以相应改变。
图2遥控发射器电路原理图编码方式由订制代码和数据代码组成,整个字节周期为60ms。
订制代码是为了防止来自其它遥控系统干扰所采用的代码,它是sbi数据所组成的系统识别码,对于同一种遥控系统来说是相同的,本系统采用11100010.“1“或”0“以脉冲周期来识别，当脉冲宽度为0.25 ms,总周期为2ms时为“l”,当脉冲宽度为0.25m,总周期为1ms时为“0”。
数据代码作为对应动作的代码也是8bit ,叮以使用256种数据代码,本系统使用37种,时钟频率为455KMz下,脉冲载波频书约为38KHz。
(完整版)红外遥控电路设计
引言随着远程教育系统的不断发展和日趋完善，利用多媒体作为教学手段在各级各类学校都得到了广泛应用。
近年来，在多媒体教学系统的使用、开发和研制中，经常遇到同时使用多种设备，如：数字投影机、DVD 、VCD 、录像机、电视机等，由于各种设备都自带遥控器，而且不同的设备所遵循的红外传输规约也不尽相同，操纵这些设备得使用多种遥控器，给使用者带来了诸多不便。
本次毕业设计的主题就是红外遥控电路设计。
红外遥控的特点是利用红外线进行点对点通信的技术，不影响周边环境，不干扰其他电器设备。
室内近距离（小于10 米），信号无干扰、传输准确度高、体积小、功率低的特点,遥控中得到了广泛的应用。
通过基于单片机的控制指令来对多种设备进行远程控制，可以选择不同的按键来控制不同的设备。
从而方便快捷的实现远程控制。
常用的红外遥控系统一般分发射和接收两个部分。
发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管；由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
红外发光二极管一般有黑色、深蓝、透明三种颜色。
判断红外发光二极管好坏的办法与判断普通二极管一样；用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。
红外发光二极管的发光效率要用专门的仪器才能精确测定，而业余条件下只能用拉锯法来粗略判判定。
接收部分的红外接收管是一种光敏二极管。
在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。
红外发光二极管一般有圆形和方形两种。
由于红外发光二极管的发射功率一般都较小，所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路。
最近几年不论是业余制作还是正式产品，大多都采用成品红外接收头。
成品红外接收头的封装大致有两种：一种采用铁皮屏蔽；一种是塑料封装。
均有三只引脚，即电源正（VDD ）、电源负（GND）和数据输出（VO 或OUT）。
红外遥控接收电路
接收数据 移位脉冲
SC9149A/SC9150A
标识 0.42ms
数据 "1" 0.84ms
标识
数据 "0"
校验脉冲
接收数据、移位脉冲和校验脉冲的状态如上图。移位脉冲由脉冲发生器根据接收信号的频率 和解码器的频率容差范围综合判断给出。
4、 用户码的比较
为了防止不同机型间的相互干扰，C1、C2和C3用来校验发射和接收的码是否吻合。 只有当两位码都吻合时，才会产生内部锁存电路驱动脉冲，以此脉冲来锁存接收到的数据和将 输出由低电平置成高电平。如果两位码不吻合，就不会产生内部锁存驱动脉冲，输出也就维持在低 电平。 根据接收电路的不同，用户码位的使用也就不同，见下表：
主要特点：
★ 可并行输出从遥控发射电路来的多重按键信号。 （SC9149A可并行输出5个功能，SC9150A可并行输 出6个功能）。
★ 可输出单脉冲（SP）、保持脉冲（HP）和循环脉冲 （CP）等信号。
★ 振荡电路的外接RC元件只用一个电路引脚。 ★ 有较强的接收码检查功能，以防止从其它电器设备来
的干扰。
循环码
CP1
18 0 0 1 0 0 0 0 0 1
循环码
CP2
C1~C3用户编码作为上述码位的补充。SC9150A能用所有的键，而SC9149A只能用键1#~5#
和键7#~11#以对应10条命令，SC9149AL/AHN 只能用键1#~5#，7#~9#和键17#，18#对应的10条命
令。
典型应用图例
单发键按下
12位
12位
单发码输出
锁存驱动脉冲
单脉冲输出
约107毫秒
在接受到两次12位的码数据，并校验正确后，输出单脉冲。输出由低电平到高电平，然后在107 毫秒之后回到低电平。
手机遥控家用电器电路设计本科毕业论文设计
河南科技学院新科学院本科毕业论文（设计）论文题目：手机遥控家用电器电路设计所在院系：新科学院机电系所学专业：电子信息工程专业摘要随着我国经济的发展，人民生活水平的提高，手机已经在家庭普及, 利用手机实现家用电器遥控是家电未来的发展方向。
这样设计将人们的生活带来很多的便利，简单的例子，炎炎的夏日，主人可以在下班前半小时遥控打开空调，下班进家就有一种很凉爽的感觉；可以遥控开启微波炉、电饭锅等炊具，一回到家便可享受美味的饭菜。
在高科技给人们带来便利的同时，家庭安全防护意识也越来越受到人们的重视，如果家中有警情(如火警、盗警等)时，主人还希望能及时获知警情，采取及时有效的措施。
本系统设计实用，功能灵活多样，可靠性高，操作方便，可以广泛地应用于家庭或者其它场所的智能控制。
电话远程控制不需进行专门的布线,可避免电磁污染，是符合社会发展和时代要求的一项自动控制技术。
关键词：自动控制技术，设计，遥控，手机AbstractWith the development of our national economy, improvement of people's living standard. Along with the widespread use of telephone in family, the remote control of household appliances by means of telephone is to be realized in the future. This design will bring a lot of people's life convenient, for example, , the heat of summer, the owner can work the remote control to open half an hour before air-conditioning, work into the home have a very cool feeling; can remotely open the microwave oven, rice cooker and other cooking utensils, a home can enjoy delicious meals. In the high-tech convenience to the people at the same time, the family has become increasingly security conscious attention, if the police family situation (such as fire, theft alarm, etc.), the owner also informed the police hope that in time the situation and take timely effective measures. This system design and practical function, flexible, convenient operation, high reliability, and can be widely applied in the family or other places of intelligent control. Phone remote control to special cabling, can avoid electromagnetic pollution, conforms to the social development and the demands of the era of an automatic control technology.Keywords: Automatic control technology, Design, Femote control, Phone目录1 前言 (1)1.1 课题研究的背景及意义 (1)1.2 国内外相关研究情况 (1)1.3 设计思想 (2)2 系统总体设计 (2)3 芯片介绍 (3)3.1 MT8870介绍 (3)3.2 PC817介绍 (5)3.3 ARP9600介绍 (5)3.4 LM386介绍 (6)3.5 74HC04介绍 (7)3.6 LM7805介绍 (8)3.7 LM358介绍 (9)4 电路介绍 (9)4.1模拟摘机电路 (9)4.2 来电检测电路 (9)4.3 电源电路 (11)4.4 双音频解码电路 (11)4.5 语音提示电路 (12)4.6 无线发射接收设备 (17)4.6.1 无线发射电路 (14)4.6.2 无线接收电路 (18)4.7 总电路 (15)5. 结束语 (16)6. 致谢 (16)参考文献 (16)附录 (18)附录1 ARP9600的管脚的功能表 (18)附录2 总电路图 (19)1 前言1.1 课题研究的背景及意义随着我国社会经济的快速发展，各种远程控制的智能家居会逐渐被人们所接受，慢慢进入家庭当中，在我们生活当中起着非常重要的作用，让我们的生活变得丰富、轻松、方便而又更加有意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南科技学院2009届本科毕业生论文（设计）论文（设计）题目：手机遥控电路设计学生姓名：所在院系：新科学院所学专业：电子信息工程导师姓名：完成时间：2010年5月10日摘要进入21实际以来，数字化技术取得了更加迅猛的发展并日渗透到各个领域。
随着intemet网向普通家庭生活不断扩展，通讯一体化趋势日益明显。
智能化信息家电产品已经开始步入社会和家庭。
家用电器手机遥控可以用手机远程控制整个智能住宅系统以及实现安防系统的自动电话报警系统。
无论你在哪里，只要一个电话就可以随时实现对住宅内所有家用电器的远程控制。
离家时忘记关掉电器，打个电话就可以实现关闭，回家前，打个电话可以先把热水器启动，空调打开。
若配臵了安网系统，则当家庭发生入室抢劫等险情时，安防系统会自动拨打预设的电话，随时通知主人。
关键词：自动控制技术，手机，遥控The first control circuit design household appliancesAbstractWith the level of industrial automation in many industries left unattended at the scene. hope to be able to control remote equipment and measurement. as well as set up remote data terminals and data collection. the gradual popularization of mobile phone makes cell phone use in the industrial scene as a possible. In addition with the improved quality of life. people would very much like the same as anywhere in the home for the remote control of home appliances. In this way. the heat of summer. the owner can work the remote control to open half an hour before air-conditioning. work into the home have a very cool feeling. can remotely open the microwave oven. rice cooker and other cooking utensils. a home can enjoy delicious meals. In the high-tech convenience to the people at the same time. the family has become increasingly security conscious attention. if the police family situation (such as fire. theft alarm. etc.). the owner also informed the police hope that in time the situation and take timely effective measures.Keywords: Automatic control technology, Remote control, Phone目录1.前言 (1)1.1 课题研究背景及意义 (1)1.2 国内外相关研究情况 (2)1.3 设计思想 (2)2. 系统总体设计 (2)2.1 系统硬件总框图 (2)3. 芯片介绍 (3)3．1 MT8870芯片介绍 (3)3.2 CD4028芯片介绍 (5)3.3 CD4017芯片介绍 (6)3.4 LM324芯片介绍 (7)3.5 CC4043芯片介绍 (8)3.5.1 用或非门组成的基本RS触发器 (9)3.5.2 特性表和特性方程 (9)4. 电路介绍 (10)4.1 自动模拟摘机与自动挂机电路 (10)4.2 电源电路 (11)4.3 双音频解码电路 (12)4.4 密码锁译码电路 (14)5. 结束语 (14)6. 致谢 (15)参考文献 (15)附录1 (17)附录2 (18)1 前言1.1 课题研究的背景及意义随着我国社会经济的快速发展，各种远程控制的智能家居会逐渐被人们所接受，慢慢进入家庭当中，在我们生活当中起着非常重要的作用，让我们的生活变得丰富、轻松、方便而又更加有意义。
智能家居是未来生活中非常重要的部分，当前的发展也是非常热门的，通过对基于固定电话网络的远程控制器的研究，可以使我了解当前智能家居的发展状况，更多的掌握有用的知识，将自己所学的知识综合运用到实践当中，扩大了自己的知识面，能够提高自己的动手动脑能力。
智能家居使家具由原来被动静止的结构转变为具有能动智能的工具。
除了提供全方位的信息交换功能，还能帮助家庭与外部保持信息交流畅通。
随着工业自动化水平的提高，在许多无人看守的工业现场，希望能够对设备进行远程的控制和测量，以及对远程数据终端进行设臵和数据采集，手机的逐渐普及使得在工业现场使用手机成为可能。
近些年来,由于通讯网络的飞速发展,移动通信与实际应用的结合使得各种基于GSM网络的无线监控系统成为当前远距离无线监控领域最为广泛的应用。
另一方面,基于嵌入式概念的单片机和PC通过串行口构成的多微机监测系统己经广泛应用于工业控制、数据传输、水利系统、消防治安、智能楼宇、银行金融等方面,这些系统原来大多采用有线网络、短距离无线网络等通信方式,其固有的缺陷很大程度上限制了其使用的场合。
另外随着生活质量的提高，人们非常希望能像在家里一样随时随地对家电进行遥控。
这样，炎炎的夏日，主人可以在下班前半小时遥控打开空调，下班进家就有一种很凉爽的感觉；可以遥控开启微波炉、电饭锅等炊具，一回到家便可享受美味的饭菜。
1.2 国内外相关研究情况智能家居起源甚早，但一直没有具体的建筑案例出现，直到1984年才出现了首栋的“智能型建筑”从此也揭开了全世界争相建筑智能家居的序幕。
80年代中末期，形成了家用电器、通信设备和安全防范设备相结合的住宅的自动化。
九十年代初，随着通信与信息技术的发展，出现了通过总线技术对住宅中的各种通信、家电、安防设备进行监控和管理的商用系统，也就是现在智能家居的原型。
目前，美国有全球最大的智能住宅群，而欧洲、日本、新加坡和韩国等地智能家居的建设也日渐兴起。
中国的智能家居发展始于上世纪末，虽然刚刚起步，但经过近几年的发展，无论专业厂商还是代理商、工程商的数量都在大打增加。
智能家居产品正在成为一种家居潮流。
产品不断涌入市场，虽然形态各异，但其内容都离不开智能电器控制和安防管理。
现在中国的房地产业发展迅速，因此中国的智能家居市场潜力巨大。
1.3 设计思想远程遥控电路主要由计数器电路U1(CD4007）,运算放大器电路U2（LＭ324）三极管VT1等元件,作用是当电话机检测到振铃信号后,会自动摘机,当用户忘记关机,该电路会控制自动挂;解码电路主要由双音频解码电路U3(MＴ8870),晶振J1等元件组成,其作用是当摘机后,将电话线路传过来的按键码（双音频信号）调解为二进制的8421BCD码;该方法具有操作方便、实用性强、能灵活等特点，尤其适合城乡家庭使用。
用手机进行远程遥控是一种崭新的技术。
可以充分利用现有的通讯器材和通讯资源，而不需进行专门的布线，同时离不受限制的发展空间。
不占用无线电频率资源，避免了电磁由于电话线路全国联网，因此遥控距可跨省市甚至跨洋过海，故它有充分此外，还可用来控制电动窗帘、电饭电器的工作。
2 系统总体设计系统硬件总框图自动模拟摘机与自动挂机电路主要由计数器电路U1(CD4007),运算放大器电路U2(LＭ324）三极管VT1等元件,作用是当电话机检测到振铃信号后,会自动摘机,当用户忘记关机,该电路会控制自动挂;解码电路主要由双音频解码电路U3(MＴ8870),晶振J1等元件组成,其作用是当摘机后,将电话线路传过来的按键码（双音频信号）调解为二进制的8421BCD码;码锁电路主要由RS触发器Ｕ6(C D4043,译码器U7(CD4028)等元件组成，其作用是当输人的密码正确时可开锁，即可使输出控制电路工作；输出控制电路主要由译码器U4(CD4028)RS触发器U 5(CD4043),三极VT2-VT5,继电器K1-K4等元件组成,其作用是当密码锁打开后，其电源接通，电路能够控制相应的电器开或关，否则电路不能工作。
其原理方框图见下图（1）图1 原理方框图3 芯片介绍3.1 MT8870介绍MT8870音调译码器（Tone Decod er）是MITEL公司所开发生产为一颗常用复频译码IC，这个电路可以接收DTMF信号，是一个完整的DTMF接收器。
它接收了DTMF信号后，内部将信号分成高频带和低频带，并将此信号送至数字译码器，然后将讯号送至数字译码器以解出按键值，接着将解出的按键值以二进制的方式以四条线(Q1、Q2、Q3、Q4)输出到外部共享Bus 上，其MT8870接脚说明如表1。
值得一提的是，当MT8870 解出一个按键值且输出到外部时，其STD接脚会由低态升为高态，经一段时间后再降为低态，我们便可利用此特点侦测到此脚有讯号时便马上将Q1-Q4接脚所产生的值读入CPU，然后解出电话的按键值。
图4 MT8870引脚图：表2 MT8870解码功能表3.2 CD4028芯片介绍CD4028是BCD十进制译码电路。
BCD码是一种有“权”码，即各位代表的数值不一样，又称它为8421码，它用4位二进制数表示十进制数0-9。
数字系统一般用二进制运算，而运算结果常以十进制码的形式出现。
CD4028可将BCD码译制十进制码，利用其中的3位二进制输入，可将到八进制的输出。
这种电路用以产生0-9的时序脉冲，输出也可驱动辉光数码管或白芷灯，显示出相应的十进制数。
CD4028的引脚功能如上图所示，它具有拒绝伪码功能，当输入代码超过1001时，输出全为底电平，当DCBA=0000时，Y0输出高电平，其余输出低电平；当DCBA=0001时，Y1输出高电平………，依次类推。
次真值表如下表（2）所示。
表2 CD4028真值表3.3 CD4017芯片介绍图5 CD4017引脚图CD4017 是5位Johnson 计数器，具有10个译码输出端，CP、CR、INH输入端。
