常用的金相腐蚀剂

合集下载

常用金相腐蚀剂

常用金相腐蚀剂

常用金相腐蚀剂(转)低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间:15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用的金相腐蚀剂

常用的金相腐蚀剂
18
钢的热处理组织
苦味酸2-4g
乙醇100ml
必要时加入4-5滴润湿剂
室温浸蚀浸蚀作用缓慢
能清晰显示珠光体、马氏体、回火马氏体、贝氏体等组织,F3C染成黄色
19
显示极细珠光体
戊醇100ml
苦味酸5g
通风柜内操作不能存放
20
显示淬火马氏体与铁素体的反差
苦味酸1g
水100ml
70-80℃热蚀时间:15-20秒

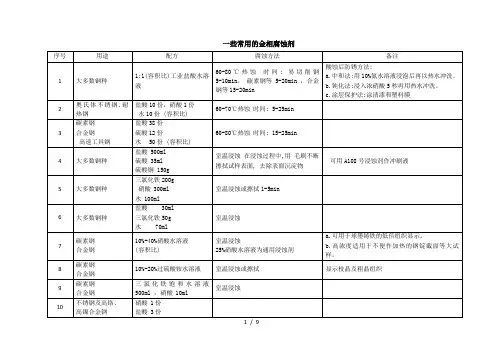

一些常用的金相腐蚀剂
序号
用途
配方
腐蚀方法
备注
1
大多数钢种
1:1(容积比)工业盐酸水溶液
60-80℃热蚀时间:易切削钢5-10min,碳素钢等5-20min,合金钢等15-20min
酸蚀后防锈方法:
a.中和法:用10%氨水溶液浸泡后再以热水冲洗。
b.钝化法:浸入浓硝酸5秒再用热水冲洗。
c.涂层保护法:涂清漆和塑料膜
水25ml
稀王水浸蚀剂
16
铁素体及奥氏体不锈钢
重铬酸钾25g (K2Cr2O7)盐酸100ml
硝酸10ml
水100ml
60-70℃热蚀时间:30-60min
17
碳钢合金钢
硝酸1-10ml
乙醇90-99ml
硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及C、N共渗黑色组织
最常用浸蚀剂。但热处理组织不如苦味酸溶液的分辩能力强
室温浸蚀浸蚀作用缓慢
能清晰显示珠光体、马氏体、回火马氏体、贝氏体等组织,F3C染成黄色
30
显示极细珠光体
戊醇100ml
苦味酸5g
通风柜内操作不能存放
31
显示淬火马氏体与铁素体的反差

一些常用的金相腐蚀剂的配制

一些常用的金相腐蚀剂的配制

一些常用的金相腐蚀剂的配制一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80?热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70?热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80?热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸10ml 水 100ml 60-70?热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用金相腐蚀剂汇总

常用金相腐蚀剂汇总

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

[笔记]金相腐蚀药水

[笔记]金相腐蚀药水

[笔记]金相腐蚀药水电解腐蚀若试样制备好后需要长期保存,则需要在腐蚀过的试样观察面上涂上一层极薄的保护膜,常用的有火棉胶或指甲油等。

三、常见化学侵蚀剂成分工作条件用途 111硝酸 1~5mL ,酒精 100mL 几秒--1min 111碳钢、合金钢、铸铁苦味酸 4g ,酒精 100mL 几秒--几分钟显示细微组织盐酸 5mL ,苦味酸 1g ,酒精 100mL 几秒--1min ,奥氏体晶粒,回火马氏体盐酸 15mL ,酒精 100mL 几分钟氧化法晶粒度硫酸铜 4g ,盐酸 20mL ,水 20mL 浸入法不锈钢,氮化层苦味酸 2g ,氢氧化钠 25g ,水 100mL 煮沸 15min 渗碳体染色,铁素体不染色盐酸 3 份,硝酸 1 份静置 24h 浸入法奥氏体及铬镍合金盐酸 10mL ,硝酸 3mL ,酒精 100mL 2--10min 高速钢苦味酸 3~ 5g ,酒精 100mL 浸入法 10--20min 铝合金氢氟酸 2mL,盐酸 3mL,硝酸 5mL,水 95mL 浸蚀法5~10分钟铝材及铝合金材料盐酸 10mL ,硝酸 10mL < 70 ? 铜合金盐酸 2~5mL ,酒精 100mL 几秒--几分钟巴氏合金氯化铁 5g ,盐酸 50mL ,水 100mL 几秒--几分钟纯铜、黄铜、青铜盐酸 2mL ,水 100mL 室温镁合金硝酸 10mL ,盐酸 25mL ,水 200mL > 1min 铅及铅锡合金30%双氧水,20%氨水 1:1混合 5~6秒银及合金浸蚀剂名称成份适用范围及使用要点硝酸2-4ml 硝酸酒精溶液各种碳钢、铸铁等酒精100ml苦味酸4g 苦味酸酒精溶液珠光体、马氏体、贝氏体、渗碳体酒精100ml 盐酸5ml盐酸苦味酸苦味酸1g 回火后马氏体或奥氏体晶粒水100ml氯化铁5g 奥氏体-铁素体不锈钢氯化铁盐酸水溶液盐酸50ml 奥氏体不锈钢水100ml硝酸10ml 奥氏体不锈钢混合酸甘油溶液盐酸30ml 高Cr Ni耐热钢甘油30ml盐酸10ml王水酒精溶液硝酸3ml 18-8型奥氏体钢的δ相酒精100ml盐酸10ml三合一浸蚀液硝酸3ml 高速钢回火后晶粒甲醇100ml盐酸100ml硫酸铜盐酸溶液硫酸5ml 高温合金硫酸铜5g氯化铁30g氯化铜1g 氯化铁溶液铸铁磷的偏析与枝晶组织氯化锡0.5g盐酸50g苦味酸1g 苦味酸钠溶液区别渗碳体和磷化物水100ml氯化铁5g氯化铁盐酸水溶液盐酸15ml 纯铜、黄铜及铜合金水100ml氯化铜1g氯化镁4g 绿化铜盐酸溶液灰铸铁共晶团盐酸2ml酒精100ml硫酸铜-盐酸溶液硫酸铜4g 灰铸铁共晶团盐酸20ml水20ml硫酸铜5g硫酸铜-盐酸溶液盐酸50ml 高温合金水50ml硫酸铜5g盐酸-硫酸-硫酸铜溶液盐酸100ml 高温合金硫酸5ml硝酸30ml盐酸15ml重铬酸钾5g 复合试剂高温合金酒精30ml苦味酸1g氯化高铁3gA饱和的三氯化铁盐酸硬质合金先在A试剂中浸蚀1min,溶液然后在B试剂中浸蚀3min,WC相硬质合金试剂 B新配置的20%氢氧化(灰白色),TiC-WC相(黄色)Co钾水溶液+20%铁氰化钾(黑色) 水溶液新配置的10%氢氧化钾水溶液+10%铁氰化钾水氢氧化钾-铁氰化钾水硬质合金的n相溶液硝酸2.5ml氢氟酸1ml 混合酸显示硬铝组织盐酸1.5ml水95ml氢氟酸0.5ml 氢氟酸水溶液显示一半铝合金组织水99.5ml苛性钠1g 苛性钠水溶液显示铝与铝合金组织水100ml。

常见金相腐蚀剂

常见金相腐蚀剂

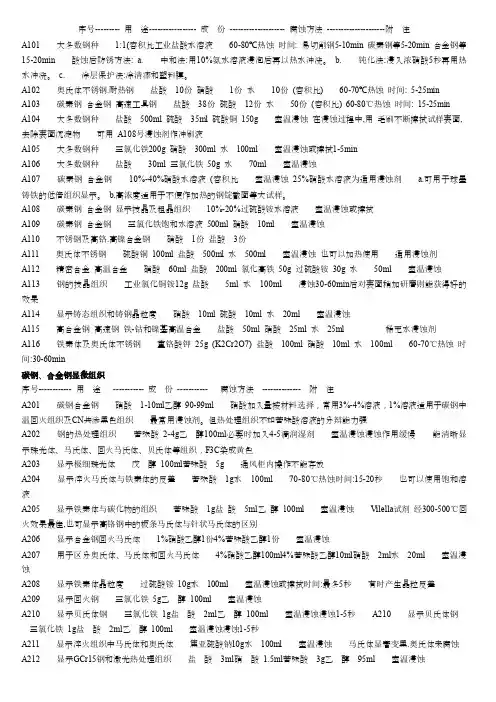

序号--------- 用途----------------- 成份-------------------- 腐蚀方法---------------------附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号------------ 用途----------- 成份----------- 腐蚀方法-------------- 附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用的金相腐蚀剂

常用的金相腐蚀剂
67
回火脆性
(a)苦味酸50g
乙醚250ml
(b)氯化苄基•二甲基•烷基铵10ml
水240ml
混合(a).(b),摇匀封闭在瓶中过夜,小心地将上层溶液倒入烧杯,用乙醚稀释,浸蚀1~15min
Cohen试剂
68
回火脆性
饱和高锰酸钾水溶液100ml
氢氧化钾10g
70℃热蚀时间:1分钟
暗场观察Kiemm试剂
4%苦味酸乙醇10ml
硝酸2ml
水20ml
室温浸蚀
24
显示铁素体晶粒度
过硫酸铵10g
水100ml
室温浸蚀或擦拭时间:最多5秒
有时产生晶粒反差
25
显示回火钢
三氯化铁5g
乙醇100ml
室温浸蚀
26
显示贝氏体钢
三氯化铁1g
盐酸2ml
乙醇100ml
室温浸蚀浸蚀1-5秒
27
双相不锈钢
KOH 30g
K3Fe(CN)6 30g
可用A108号浸蚀剂作冲刷液
5
大多数钢种
三氯化铁200g
硝酸300ml
水100ml
室温浸蚀或擦拭1-5min
6
大多数钢种
盐酸30ml
三氯化铁50g
水70ml
室温浸蚀
7
碳素钢
合金钢
10%-40%硝酸水溶液
(容积比)
室温浸蚀
25%硝酸水溶液为通用浸蚀剂
a.可用于球墨铸铁的低倍组织显示。
b.高浓度适用于不便作加热的钢锭截面等大试样。
乙醇100ml
室温浸蚀
Vilella试剂经300-500℃回火效果最佳,也可显示高铬钢中的板条马氏体与针状马氏体的区别

金相化学腐蚀的操作方法

金相化学腐蚀的操作方法

金相化学腐蚀的操作方法
金相化学腐蚀指的是使用化学方法对金属材料进行腐蚀,以便观察、分析或检测其组织、缺陷等特性。

下面是一般的金相化学腐蚀的操作方法:
1. 准备试样:根据需要观察的特性选择合适的金属试样,并进行必要的打磨、抛光或清洗处理,以使试样表面光滑、干净。

2. 选择腐蚀试剂:根据研究对象和目的选择合适的化学试剂,常见的金相腐蚀试剂包括酸性溶液(如硝酸、硫酸、盐酸等),碱性溶液(如氢氧化钠、氢氧化铜等),过氧化物溶液等。

3. 进行腐蚀:将试样浸入腐蚀试剂中,可以选择用玻璃容器、石英容器或塑料容器作为腐蚀槽。

控制腐蚀时间和温度,不同试剂和试样可能需要不同腐蚀时间和温度,通常需要进行试验确定。

4. 停止腐蚀:根据需要,可以通过改变试样与试剂的接触方式、冲洗试样等方法来停止腐蚀。

5. 清洗试样:使用去离子水或其他清洗剂对试样进行彻底清洗,去除残留的试剂。

6. 观察和分析:将腐蚀后的试样取出,可以进行光学显微镜、扫描电子显微镜
等试验设备观察,分析试样的组织、缺陷或其他特性。

需要注意的是,金相化学腐蚀涉及到化学试剂的使用,操作时应注意安全,佩戴防护手套、护目镜等个人防护装备,确保实验过程安全。

同时,保护环境,正确处理产生的废液和废品。

常用金相试样化学腐蚀剂

常用金相试样化学腐蚀剂

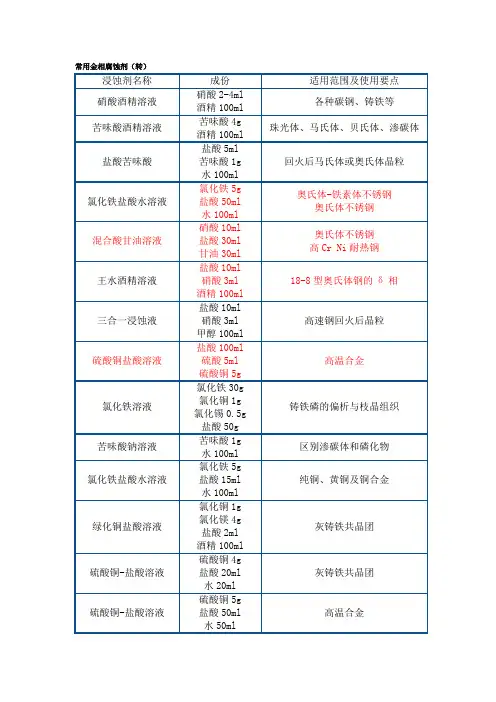

常用金相试样化学腐蚀剂浸蚀剂名称成份适用范围及使用要点硝酸酒精溶液硝酸2-4ml酒精100ml各种碳钢、铸铁等苦味酸酒精溶液苦味酸4g酒精100ml珠光体、马氏体、贝氏体、渗碳体盐酸苦味酸盐酸5ml苦味酸1g水100ml回火后马氏体或奥氏体晶粒氯化铁盐酸水溶液氯化铁5g盐酸50ml水100ml奥氏体-铁素体不锈钢奥氏体不锈钢混合酸甘油溶液硝酸10ml盐酸30ml甘油30ml奥氏体不锈钢高Cr Ni耐热钢王水酒精溶液盐酸10ml硝酸3ml酒精100ml18-8型奥氏体钢的δ相三合一浸蚀液盐酸10ml硝酸3ml甲醇100ml高速钢回火后晶粒硫酸铜盐酸溶液盐酸100ml硫酸5ml硫酸铜5g高温合金氯化铁溶液氯化铁30g氯化铜1g氯化锡0.5g盐酸50g铸铁磷的偏析与枝晶组织苦味酸钠溶液苦味酸1g水100ml区别渗碳体和磷化物氯化铁盐酸水溶液氯化铁5g盐酸15ml水100ml纯铜、黄铜及铜合金绿化铜盐酸溶液氯化铜1g氯化镁4g盐酸2ml灰铸铁共晶团酒精100ml硫酸铜-盐酸溶液硫酸铜4g盐酸20ml水20ml灰铸铁共晶团硫酸铜-盐酸溶液硫酸铜5g盐酸50ml水50ml高温合金盐酸-硫酸-硫酸铜溶液硫酸铜5g盐酸100ml硫酸5ml高温合金复合试剂硝酸30ml盐酸15ml重铬酸钾5g酒精30ml苦味酸1g氯化高铁3g高温合金硬质合金试剂A饱和的三氯化铁盐酸溶液B新配置的20%氢氧化钾水溶液+20%铁氰化钾水溶液硬质合金先在A试剂中浸蚀1min,然后在B试剂中浸蚀3min,WC相(灰白色),TiC-WC相(黄色)Co(黑色)氢氧化钾-铁氰化钾水新配置的10%氢氧化钾水溶液+10%铁氰化钾水溶液硬质合金的n相混合酸硝酸2.5ml氢氟酸1ml盐酸1.5ml水95ml显示硬铝组织氢氟酸水溶液氢氟酸0.5ml水99.5ml显示一半铝合金组织苛性钠水溶液苛性钠1g水100ml显示铝与铝合金组织。

金相检测常用腐蚀液

金相检测常用腐蚀液

金相检测常用腐蚀液腐蚀是用合适的化学溶液通过浸入或擦拭(或者电解)的方式产生选择性腐蚀。

擦拭特别适于那类在大气氛围下易形成氧化保护膜的金属和合金,例如不锈钢,铝,镍,铌,钛以及它们的合金。

擦拭最好用脱脂棉以免划伤抛光后的表面。

通常在高倍率下检查时腐蚀应浅,在低倍率下检查,应深腐蚀,以获得比较好的图象反差。

90-99 mL 甲醇或酒精+ 1-10 mL HNO3:硝酸酒精适用于铁、碳钢、合金钢以及铸铁的常用腐蚀剂。

显示α晶界及组织。

特别适于马氏体组织。

最常用的是2%浓度的溶液,5%-10%适用于高合金钢(不能储存)侵蚀或擦拭试样,最长60秒。

100 mL 酒精+ 4 g 苦味酸:苦醇。

建议用于铁素体和碳化物组成的组织结构。

不能显示铁素体晶界。

可添加0.5-1%氯化苄基以提高腐蚀效率和腐蚀均匀性。

100 mL 酒精+ 5 mL HCI+ 1 g 苦味酸:Vilella’s腐蚀剂,适用于铁素体-碳化物组织结构。

获得晶粒反差以便于测量奥氏体晶粒度。

用于572-932 °F(300-500 °C) 回火的马氏体钼上的结果最好,偶然也能显示高合金钢中初生奥氏体晶界。

显示不锈钢中组织的轮廓。

非常适合于工具钢个马氏体不锈钢。

饱和苦味酸+少量润湿剂:Bechet和Beaujard’s腐蚀剂,多数情况下用于显示初生奥氏体晶界。

非常适合于马氏体和贝氏体钢。

润湿剂可以使用,十三烷基苯酯钠是其中使用最成功的(十二(烷)基容易得到并且使用效果良好)。

一般在20-100°C使用,侵蚀或擦拭试样2-60分钟。

在超声波清洗器内腐蚀(参考2, pg. 219-223)。

添加0.5g CuCl2 / 100mL溶液或1% HCI以利于高合金钢的腐蚀。

通常在室温下腐蚀。

如果有挂灰,可轻抛去除。

150 mL水 +50 mL HCI +25 mL HNO3+1 g CuCl2:改进的Fry’s腐蚀剂。

用于含18%镍的马氏体时效钢,马氏体和沉淀硬化不锈钢。

常用金相腐蚀剂

常用金相腐蚀剂

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min 后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用金相腐蚀剂

常用金相腐蚀剂

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用的金相腐蚀剂

常用的金相腐蚀剂
H2O 100ml
82~89℃时间2~6min
28
碳钢合金钢
硝酸1—10ml
乙醇90—99ml
硝酸加入量按材料选择,常用3%—4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织
最常用浸蚀剂.但热处理组织不如苦味酸溶液的分辩能力强
29
钢的热处理组织
苦味酸2—4g
乙醇100ml
必要时加入4—5滴润湿剂
乙醇100ml
室温浸蚀
Vilella试剂经300—500℃回火效果最佳,也可显示高铬钢中的板条马氏体与针状马氏体的区别
33
显示合金钢回火马氏体
1%硝酸乙醇1份
4%苦味酸乙醇1份
室温浸蚀
34
用于区分奥氏体、马氏体和回火马氏体
4%硝酸乙醇100ml
4%苦味酸乙醇10ml
硝酸2ml
水20ml
室温浸蚀
35
显示铁素体晶粒度
52
马氏体不锈钢
三氯化铁5g
盐酸25ml
乙醇25ml
室温浸蚀
53
马氏体不锈钢
氯化铜1。5g
盐酸33ml
乙醇33ml
水33ml
室温浸蚀
kalling试剂马氏体变暗铁素体着色奥氏体不受浸蚀
54
沉淀硬化不锈钢
氯化铜5g盐酸40ml乙醇25ml水30ml
室温浸蚀
Fry试剂可显示应变线
55
沉淀硬化不锈钢
盐酸92ml
60~90℃热蚀时间:1~10分钟
Groesbeck试剂碳化物—-黄色σ相--灰色
60
显示不锈钢中的σ相和铁素体奥氏体不锈钢中α相
铁氰化钾10g
氢氧化钾10g
水100ml

常用金相腐蚀剂

常用金相腐蚀剂

常用金相腐蚀剂(转)低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间:15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用金相腐蚀剂汇总情况

常用金相腐蚀剂汇总情况

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用的金相腐蚀剂

常用的金相腐蚀剂
硝酸10ml
甘油10ml
室温浸蚀,现配
Glyceregia试剂.显示晶粒组织及σ相和碳化物轮廓
47
奥氏体不锈钢.高镍.高钴合金钢
盐酸30ml
硝酸10ml
以氯化铜饱和
擦拭
配好后待20~30分钟再用
Fry试剂
48
奥氏体不锈钢及大多数不锈钢
三氯化铁10g
盐酸30ml
水120ml
轻度擦拭时间:3~10秒
Curran试剂通用试剂
(a)三氯化铁波美度为38~42
(b)二氯化铜200g/L盐酸200mL/L
(用双氧水再生)
④钛金板
电解蚀刻(盐水为电解液)
或者除去钛金后用蚀刻不锈钢的化学蚀刻方法。
49
奥氏体不锈钢及大多数不锈钢
硝酸1份
盐酸1份
水1份
20℃下浸蚀,需要搅动溶液.可得到均匀而无色的结果可以存放.
通用试剂
50
奥氏体不锈钢
硝酸5ml
氢氟酸1ml
水44ml
在通风条件下浸蚀5分钟
51
奥氏体不锈钢
盐酸25ml
10%铬酸水溶液50ml
室温浸蚀速度快.均匀.效果好.
52
马氏体不锈钢
三氯化铁5g
8
碳素钢
合金钢
10%-20%过硫酸铵水溶液
室温浸蚀或擦拭
显示枝晶及粗晶组织
9
碳素钢
合金钢
三氯化铁饱和水溶液500ml,硝酸10ml
室温浸蚀
10
不锈钢及高铬、
高镍合金钢
硝酸1份
盐酸3份
11
奥氏体不锈钢
硫酸铜l
盐酸500ml
水500ml
室温浸蚀

常用的金相腐蚀剂

常用的金相腐蚀剂
52
马氏体不锈钢
三氯化铁5g
盐酸25ml
乙醇25ml
室温浸蚀
53
马氏体不锈钢
氯化铜1.5g
盐酸33ml
乙醇33ml
水33ml
室温浸蚀
kalling试剂马氏体变暗铁素体着色奥氏体不受浸蚀
54
沉淀硬化不锈钢
氯化铜5g盐酸40ml乙醇25ml水30ml
室温浸蚀
Fry试剂可显示应变线
55
沉淀硬化不锈钢
盐酸92ml
高锰钢
(a) 2%硝酸乙
(b)焦亚硫酸钠20g
水100ml
先在(a)中浸蚀5 ,取出清洗干燥.再在(b)中浸蚀到表面发黑.
有极佳晶粒反差,并显示表面渗碳层深度
45
高锰钢
饱和硫代硫酸钠水溶液50ml
焦亚硫酸钾5g
室温浸蚀
时间:30-90s
KlemmII试剂
γ--黄棕色或蓝色
α马氏体--棕色
ε马氏体--白色
也可以使用饱和溶液
21
显示铁素体与碳化物的组织
苦味酸1g
盐酸5ml
乙醇100ml
室温浸蚀
Vilella试剂经300-500℃回火效果最佳,也可显示高铬钢中的板条马氏体与针状马氏体的区别
22
显示合金钢回火马氏体
1%硝酸乙醇1份
4%苦味酸乙醇1份
室温浸蚀
23
用于区分奥氏体、马氏体和回火马氏体
4%硝酸乙醇100ml
可用A108号浸蚀剂作冲刷液
5
大多数钢种
三氯化铁200g
硝酸300ml
水100ml
室温浸蚀或擦拭1-5min
6
大多数钢种
盐酸30ml
三氯化铁50g
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
最常用浸蚀剂。但热处理组织不如苦味酸溶液的分辩能力强
18
钢的热处理组织
苦味酸 2-4g
乙 醇100ml
必要时加入4-5滴润湿剂
室温浸蚀浸蚀作用缓慢
能清晰显示珠光体、马氏体、回火马氏体、贝氏体等组织,F3C染成黄色
19
显示极细珠光体
戊 醇 100ml
苦味酸 5g
通风柜内操作不能存放
20
显示淬火马氏体与铁素体的反差
KlemmII试剂
γ--黄棕色或蓝色
α马氏体--棕色
ε马氏体--白色
46
奥氏体不锈钢
盐酸30ml
硝酸10ml
甘油10ml
室温浸蚀,现配
Glyceregia试剂. 显示晶粒组织及σ相和碳化物轮廓
47
奥氏体不锈钢.高镍.高钴合金钢
盐酸 30ml
硝酸 10ml
以氯化铜饱和
擦拭
配好后待20~30分钟再用
Fry试剂
2
奥氏体不锈钢.耐热钢
盐酸10份,硝酸1份
水10份 (容积比)
60-70℃热蚀 时间: 5-25min
3
碳素钢
合金钢
高速工具钢
盐酸 38份
硫酸 12份
水50份 (容积比)
60-80℃热蚀 时间: 15-25min
4
大多数钢种
盐酸 500ml
硫酸 35ml
硫酸铜 150g
室温浸蚀 在浸蚀过程中,用 毛刷不断擦拭试样表面, 去除表面沉淀物
硝酸60ml
盐酸200ml
氯化高铁50g
过硫酸铵30g
水50ml
室温浸蚀
13
钢的枝晶组织
工业氯化铜铵12g
盐酸5ml
水100ml
浸蚀30-60min后对表面稍加研磨则能获得好的效果
14
显示铸态组织和铸钢晶粒度
硝酸 10ml
硫酸 10ml
水 20ml
室温浸蚀
15
高合金钢、高速钢 铁-钴和镍基高温合金
盐酸50ml
也可以使用饱和溶液
32
显示铁素体与碳化物的组织
苦味酸 1g
盐 酸 5ml
乙 醇 100ml
室温浸蚀
Vilella试剂 经300-500℃回火效果最佳,也可显示高铬钢中的板条马氏体与针状马氏体的区别
33
显示合金钢回火马氏体
1%硝酸乙醇1份
4%苦味酸乙醇1份
室温浸蚀
34
用于区分奥氏体、马氏体和回火马氏体
乙 醇10ml
浸蚀10~60分钟.
用乙醇冲洗后再抛光1~3分钟.
反复抛光浸蚀效果好
若有回火脆性则晶界呈黑线
65
大多数铬镍钢
饱和苦味酸水溶液 100ml
12烷基苯磺酸钠 0.15g
盐 酸2滴
室温浸蚀
66
回火脆性
苦味酸 25g
乙 醚 200ml
水 100ml
配制时尽力摇动均匀并放置24小时后使用. 时间:5分钟
先在(a)中浸蚀5-20s,取出用清水冲洗干燥,再入(b)中清洗5-10s.
44
高锰钢
(a) 2%硝酸乙
(b)焦亚硫酸钠20g
水100ml
先在(a)中浸蚀5 ,取出清洗干燥.再在(b)中浸蚀到表面发黑.
有极佳晶粒反差,并显示表面渗碳层深度
45
高锰钢
饱和硫代硫酸钠水溶液50ml
焦亚硫酸钾5g
室温浸蚀
时间:30-90s
69
一般双相钢
过硫酸铵 2g氢氟酸 2ml醋 酸 50ml水 150ml
室温浸蚀
马氏体--暗色
铁素体--白色
奥氏体比铁素体更亮
70
中碳钢亚温淬火
(a)焦亚硫酸钠1g水 100ml
(b)苦味酸 4g乙 醇 100ml
(a)与(b)混合使用室温浸蚀7~12秒. 至试样表面呈橙兰色.
贝氏体--黑色
铁素体--棕黄色
硝酸25ml
水25ml
稀王水浸蚀剂
16
铁素体及奥氏体不锈钢
重铬酸钾 25g (K2Cr2O7) 盐酸100ml
硝酸10ml
水100ml
60-70℃热蚀 时间:30-60min
17
碳钢合金钢
硝酸 1-10ml
乙醇 90-99ml
硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及C、N共渗黑色组织
48
奥氏体不锈钢及大多数不锈钢
三氯化铁10g
盐 酸30ml
水120ml
轻度擦拭时间:3~10秒
Curran试剂通用试剂
49
奥氏体不锈钢及大多数不锈钢
硝 酸 1份
盐 酸 1份
水1份
20℃下浸蚀,需要搅动溶液.可得到均匀而无色的结果可以存放.
通用试剂
50
奥氏体不锈钢
硝 酸 5ml
氢氟酸 1ml
水44ml
54
沉淀硬化不锈钢
氯化铜 5g盐 酸 40ml乙 醇 25ml水 30ml
室温浸蚀
Fry试剂可显示应变线
55
沉淀硬化不锈钢
盐 酸 92ml
硫 酸 5ml
硝 酸 3ml
室温浸蚀
56
铁素体不锈钢
醋 酸5ml
硝 酸5ml
盐 酸15ml
擦拭15秒
57
高纯铁素体不锈钢
硝 酸10ml
盐 酸20ml
甘油20ml
双氧水10ml
67
回火脆性
(a)苦味酸 50g
乙醚250ml
(b)氯化苄基•二甲基•烷基铵 10ml
水 240ml
混合(a).(b),摇匀封闭在瓶中过夜, 小心地将上层溶液倒入烧杯,用乙醚稀释,浸蚀1~15min
Cohen试剂
68
回火脆性
饱和高锰酸钾水溶液100ml
氢氧化钾 10g
70℃热蚀时间:1分钟
暗场观察 Kiemm试剂
苦味酸 1g
水 100ml
70-80℃热蚀时间:15-20秒
也可以使用饱和溶液
21
显示铁素体与碳化物的组织
苦味酸 1g
盐 酸 5ml
乙 醇 100ml
室温浸蚀
Vilella试剂 经300-500℃回火效果最佳,也可显示高铬钢中的板条马氏体与针状马氏体的区别
22
显示合金钢回火马氏体
1%硝酸乙醇1份
4%苦味酸乙醇1份
1#2#
a:1份1.2份
b:1.5份1份
1#--4%苦味酸乙醇
2#--1%焦亚硫酸钠水溶液
先浸入(a)中20s,
再入沸水加热风干,
再浸入(b)中10s
贝氏体--灰白色
马氏体--棕黄色
42
检验磨削烧伤
28%碳酸氢钠水溶液
室温浸蚀
烧伤后的回火色有不同深差
43
高锰钢
(a) 3%-5%硝酸乙醇.
(b)4%-6%盐酸乙醇
乙 醇 100ml
室温浸蚀浸蚀1-5秒
27
双相不锈钢
KOH 30g
K3Fe(CN)6 30g
H2O 100ml
82~89℃时间2~6min
28
碳钢合金钢
硝酸 1-10ml
乙醇 90-99ml
硝酸加入量按材料选择,常用3%-4%溶液,1%溶液适用于碳钢中温回火组织及CN共渗黑色组织
最常用浸蚀剂。但热处理组织不如苦味酸溶液的分辩能力强
室温浸蚀
23
用于区分奥氏体、马氏体和回火马氏体
4%硝酸乙醇100ml
4%苦味酸乙醇10ml
硝酸2ml
水20ml
室温浸蚀
24
显示铁素体晶粒度
过硫酸铵 10g
水 100ml
室温浸蚀或擦拭时间:最多5秒
有时产生晶粒反差
25
显示回火钢
三氯化铁 5g
乙 醇 100ml
室温浸蚀
26
显示贝氏体钢
三氯化铁 1g
盐 酸 2ml
马氏体--白色
71
一般双相钢
饱和硫代硫酸钠水溶液 50ml
焦亚硫酸钠 1g
室温浸蚀60~90秒至表面呈紫色
马氏体--棕黑色
铁素体--浅兰色
奥氏体--白色
72
氢氧化钾 10g
水 100ml
80~100℃热蚀时间:2~60分钟
Murakami试剂
碳化物--暗色
σ相--蓝色
奥氏体--白色
α-相--红至棕色
61
显示铁素体奥氏体不锈钢中α-相
氯化铁 5g
盐 酸 100ml
乙 醇 100ml
水 100ml
试样在室温浸蚀后加热到500~600℃使浸蚀面黄色.
α-相--红棕色
一些常用的金相腐蚀剂
序号
用途
配方
腐蚀方法
备注
1
大多数钢种
1:1(容积比)工业盐酸水溶液
60-80℃热蚀 时间: 易切削钢5-10min,碳素钢等5-20min,合金钢等15-20min
酸蚀后防锈方法:
a.中和法:用10%氨水溶液浸泡后再以热水冲洗。
b.钝化法:浸入浓硝酸5秒再用热水冲洗。
c.涂层保护法:涂清漆和塑料膜
室温浸蚀时间:15~60秒
58
高镍铬钢及高硅钢
硝 酸 10ml
氢氟酸20ml
甘 油30ml
室温浸蚀
59
显示不锈钢中的σ相
高锰酸钾4g
氢氧化钠4g
水100ml
60~90℃热蚀时间:1~10分钟
Groesbeck试剂碳化物--黄色σ相--灰色
60
显示不锈钢中的σ相和铁素体奥氏体不锈钢中α相
铁氰化钾 10g
相关文档
最新文档
