SNB-2-J 数显旋转粘度计操作规程

合集下载

旋转式粘度计操作规程

旋转式粘度计操作规程

旋转式粘度计操作规程1、准备被测液体,置于直径不小于70mm的烧杯或直筒形容器中,准确地控制被测液体温度。

2、将保护架装在代器上(何左旋上,向右旋卸下)。

3、将选配好的转子旋入连接螺杆(向左旋装上,向右旋卸下)。

旋转降旋扭。

使仪器缓慢的下降,转子逐渐浸入被子测液体中,直至转子液面标志和液面相平为止,调正仪器水平。

按下指针控制杆,开启电子一开关,转动变速旋扭,使所需转速数向上,对准速度指示点,放松指针控制杆,使转子在液体中旋转,经过多次旋转(一般20 ~~30秒)待指针趋于稳定(或按规定时间性进行读数)。

按下指针控制杆(注意:1、不得用力过猛。

2、转速慢时可不利用控制订,直接读数)使读数固定下来,再关闭电机,使指针停在读数窗内,读取读数。

4、当指针所指的数值过高或过低时,可变换转子和转速,务使读数约在30 ~~90格之间为佳。

5、量程、系数及转子、转速的选择:5.1先大约估计被测液体的粘度范围,然后根据量程表选择适当的转子和转速。

5.2当估计不出被子测液体的大致粘度时,应假定为较高的粘度,试用收小到大的转子和由慢到快的转速。

原则是高粘度的液体选用小转子,慢的速度,低粘度的液体选用大的转了和快的转速。

5.3系数:测定时指针有刻度盘上指示的读数必须乘以系数表上的特定系数才为测量的绝对粘度(mpa.s)即:n=K*2 式中:=绝对粘度K=系数=针所指读数(偏转角度)5.4频率误差的修正:当使用电源频率不准时,可按下列公式修正。

实际粘度=指示粘度6、装上转子后不得在液体的情况下"旋转"以免损坏轴尖。

不得在末按下指针控制时开动电机,一定要在电机运转时变换转速。

旋转粘度计使用方法

旋转粘度计使用方法

旋转粘度计使用方法一、引言旋转粘度计是一种用于测量液体粘度的仪器,广泛应用于化工、制药、食品、油脂等领域。

本文将详细介绍旋转粘度计的使用方法。

二、仪器准备在使用旋转粘度计之前,需要准备以下仪器和设备:1. 旋转粘度计本体:包括旋转主机、显示屏和控制面板等部分;2. 测量系统:通常由转子和固定子组成,可以根据实际需要选择合适的转子;3. 校准物质:用于校准旋转粘度计的粘度值,通常为标准液体;4. 温度控制装置:用于控制测量环境的温度。

三、仪器校准在正式使用旋转粘度计之前,需要进行仪器校准,以确保测量结果的准确性。

具体的校准步骤如下:1. 将校准物质倒入旋转粘度计的测量系统中;2. 打开仪器电源,进入校准模式;3. 根据校准物质的粘度值,调整仪器的显示值,使其与标准值一致;4. 完成校准后,关闭仪器,待其冷却至室温后再进行正式测量。

四、样品准备在进行实际测量之前,需要对待测样品进行适当的准备,以确保测量结果的准确性。

以下是一些常见的样品准备方法:1. 温度控制:根据待测样品的特性,控制测量环境的温度,以使样品达到所需的温度;2. 搅拌均匀:将待测样品进行适当的搅拌或摇匀,以确保样品的均匀性;3. 去气泡:对于易产生气泡的样品,可以通过轻轻震动或真空处理的方式去除气泡。

五、测量操作在进行测量之前,需要按照以下步骤进行操作:1. 打开仪器电源,进入测量模式;2. 将样品倒入旋转粘度计的测量系统中;3. 根据样品的特性和测量要求,选择合适的转子;4. 调整仪器的参数,如转速、温度等;5. 开始测量,并记录测量结果;6. 测量完成后,关闭仪器,并清洁测量系统,以防止残留物对下次测量的影响。

六、数据处理测量完成后,需要对测得的数据进行处理和分析。

常见的数据处理方法包括:1. 绘制粘度-剪切速率曲线:根据测得的粘度和对应的剪切速率,绘制曲线,以观察样品的流变性质;2. 计算平均值和标准偏差:对于多次测量的结果,可以计算平均值和标准偏差,以评估测量结果的稳定性;3. 与标准值对比:将测得的结果与标准值进行对比,以评估样品的质量和一致性。

粘度计操作规程

粘度计操作规程

粘度计操作规程

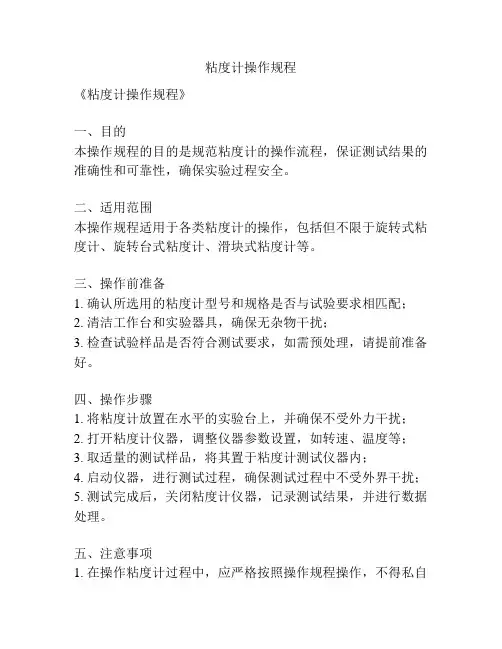

《粘度计操作规程》
一、目的
本操作规程的目的是规范粘度计的操作流程,保证测试结果的准确性和可靠性,确保实验过程安全。

二、适用范围
本操作规程适用于各类粘度计的操作,包括但不限于旋转式粘度计、旋转台式粘度计、滑块式粘度计等。

三、操作前准备
1. 确认所选用的粘度计型号和规格是否与试验要求相匹配;
2. 清洁工作台和实验器具,确保无杂物干扰;
3. 检查试验样品是否符合测试要求,如需预处理,请提前准备好。

四、操作步骤
1. 将粘度计放置在水平的实验台上,并确保不受外力干扰;
2. 打开粘度计仪器,调整仪器参数设置,如转速、温度等;
3. 取适量的测试样品,将其置于粘度计测试仪器内;
4. 启动仪器,进行测试过程,确保测试过程中不受外界干扰;
5. 测试完成后,关闭粘度计仪器,记录测试结果,并进行数据处理。

五、注意事项
1. 在操作粘度计过程中,应严格按照操作规程操作,不得私自
调整仪器参数;
2. 使用过程中如有异常情况出现,应当立即停止测试并进行故障排查;
3. 操作过程中应当注意实验室安全,避免发生意外事故。

六、操作规程的解释权
本操作规程的解释权归实验室管理人员所有,如有需要修订或补充,应及时通知操作人员。

以上就是关于《粘度计操作规程》的内容,希望能够为粘度计使用者提供指导性和参考价值。

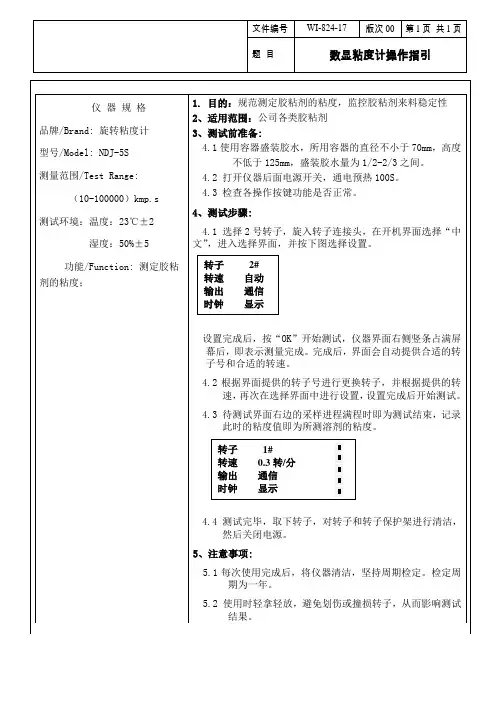

数显粘度计操作指引

数显粘度计操作指引

功能/Function: 测定胶粘 剂的粘度;
转子 。转速 输出 时钟来自2# 自动 通信 显示
设置完成后,按“OK”开始测试,仪器界面右侧竖条占满屏 幕后,即表示测量完成。完成后,界面会自动提供合适的转 子号和合适的转速。
4.2 根据界面提供的转子号进行更换转子,并根据提供的转 速,再次在选择界面中进行设置,设置完成后开始测试。
4.1 使用容器盛装胶水,所用容器的直径不小于 70mm,高度 不低于 125mm,盛装胶水量为 1/2-2/3 之间。
4.2 打开仪器后面电源开关,通电预热 100S。 4.3 检查各操作按键功能是否正常。
4、测试步骤:
4.1 选择 2 号转子,旋入转子连接头,在开机界面选择“中 文”,进入选择界面,并按下图选择设置。
文件编号 WI-824-17 版次 00 第 1 页 共 1 页
题目
数显粘度计操作指引
仪器规格 品牌/Brand: 旋转粘度计 型号/Model: NDJ-5S 测量范围/Test Range:
(10-100000)kmp.s 测试环境:温度:23℃±2
湿度:50%±5
1. 目的:规范测定胶粘剂的粘度,监控胶粘剂来料稳定性 2、适用范围:公司各类胶粘剂 3、测试前准备:
4.3 待测试界面右边的采样进程满程时即为测试结束,记录 此时的粘度值即为所测溶剂的粘度。
转子 转速 输出 时钟
1# 0.3 转/分 通信 显示
4.4 测试完毕,取下转子,对转子和转子保护架进行清洁, 然后关闭电源。
5、注意事项:
5.1 每次使用完成后,将仪器清洁,坚持周期检定。检定周 期为一年。
5.2 使用时轻拿轻放,避免划伤或撞损转子,从而影响测试 结果。

SNB-2数字旋转粘度计说明书

SNB-2数字旋转粘度计说明书

SNB-2数字旋转粘度计使用说明书一、概述SNB-2型数字旋转粘度计是一种依托单片微处理机技术开发研制,用于测定液体的粘性阻力与液体的绝对粘度的新型数字化产品。

与同类产品相比,具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点,广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。

二、主要技术性能1.测定范围:10mPa·s~100000mPa·s2.转子规格:1、2、3、4号四种转子3.转子转速:6转/分、12转/分、30转/分、60转/分4.测量方式:手动、自动5.测量误差:±2%(F.S)(牛顿液体)6.使用环境条件:(1)环境温度:5℃~35℃;(2)相对湿度:不大于80%;(3)供电电源:电压220V±22V,频率50Hz±0.5Hz;(4)产品附近无强的电磁场干扰,无剧烈震动,无腐蚀性气体。

7.外形尺寸:105mm×120mm×160mm(不包括底座)8.净重:2.5kg(不包括底座)三、工作原理1.程控电机根据程序给定的转速带动转轴稳定旋转,通过钮矩传感器再带动标准转子旋转。

当转子在某种液体中旋转时,由于液体的粘滞性,转子就受到一个与粘度成正比的扭力,通过扭矩传感器测量这个扭力的大小,就可得到液体的粘度。

为了扩大测量范围,所以配备了四种标准转子和给定了四个转速档。

2.要测量10mPa·s~100000mPa·s这样宽的粘度范围,必须采用不同组合的转子和转速。

本产品的转速分为四档,转子也分为四种不同的规格。

由它们组成各种不同的组合,就可以测出测定范围内的任何粘度值。

面板中间有↑、←→、↓、复位、确认5个组合键。

开机时产品显示上一次操作时的转子和转速值,可通过↑、←→、↓键查看和选择。

测量某种范围的粘度,需用某种规格的转子和某种转速,可通过↑、↓键和←→键来选择和设置。

旋转粘度计使用说明书

旋转粘度计使用说明书

旋转粘度计使用说明书-CAL-FENGHAI.-(YICAI)-Company One1旋转粘度计操作步骤1. 清理粘度计,调节两个水平调节脚,直至粘度计顶部的水泡在中央位置。

(调水平)2. 将转子保护框架装在粘度计上(向右旋入装上,向左旋出卸下)3. 将选用的转子旋入连接螺杆(向左旋入装上,向右旋出卸下)4. 插入电源,打开粘度计后面开关按钮。

5. 输入选用的转子号:每按转子键一次,屏幕显示的转子号相应改变,直至屏幕显示为所选转子号。

6. 选择转速:按“转速”键设置转速,并通过按“TAB”键可逐位移向当前显示转速的十位、个位及十分位,待选定后,通过按数字增加键“”或减少键“”来设置十位、个位及十分位等的转速大小。

转速设置完毕后,按转速键确认。

7. 旋动升降架旋钮,使粘度计缓慢的下降,转子逐渐浸入被测液体当中,直至转子上的标记与液面相平为止。

调整粘度计位置至水平。

8. 按下“测量”键,步进电机开始旋转,适当时间(读数大致稳定)后即可同时测得当前转子、该转速下的粘度值和百分计标度。

9. 在测量过程中,如果需要转换转子,可直接按“复位”键。

(此时电机停止转动,而粘度计不断电)。

当转子更换完毕后,重复以上6-8项即可继续进行测量。

尤其要注意的是:更换转子后一定要调整仪器上对应的转子号SP。

10. 测量完毕后,按“复位”键,同时关闭电源开关。

旋动升降架旋钮,使粘度计缓慢的上升,取出测量样品。

卸下转子,并将转子、仪器及试验台清理干净。

操作说明:1. 转子选择先大约估计被测样品的粘度范围,高粘度的样品选择小体积(3、4号)转子和慢的转速,低粘度的样品选用大体积(1、2号)转子和快的转速。

每次产量的百分计标度(扭矩)在20%—90%之间为正常值,在此范围内测得的粘度值为正确值。

否则要更换转速和转子,同时要根据选用的转子改变转子号SP。

(即低粘度用1号转子,高粘度用4号转子)2.超出测量范围当超出当前转速和当前转子测量范围时,屏幕会有显示,同时发出“嘟嘟”的报警声。

粘度计使用操作流程

粘度计使用操作流程

粘度计使用操作流程粘度计是一种用于测量液体粘度的仪器,广泛应用于化工、食品、医药等领域。

正确的使用操作流程能够保证测试结果的准确性和可靠性。

下面将介绍粘度计的使用操作流程。

一、准备工作1. 确保工作环境干净整洁,避免灰尘或杂质对测试结果的影响。

2. 将粘度计放在平稳的水平桌面上,确保仪器的稳定性。

3. 检查仪器是否完好,如有损坏或异常需要及时修理或更换。

4. 准备所需的样品和溶剂,确保样品和溶剂纯净,并符合测试要求。

二、预热仪器1. 打开粘度计电源,启动仪器并进行预热。

根据仪器型号和使用说明书的要求,预热时间一般为20-30分钟。

2. 在预热过程中,要保持仪器处于待机状态,不进行其他操作。

三、安装试样1. 打开粘度计的样品槽,将样品倒入样品槽中。

注意不要溢出或漏出样品。

2. 关闭样品槽,确保样品与外界环境隔绝。

3. 等待一段时间,以保证样品温度稳定并达到所需测试温度。

四、设定测试参数1. 根据测试要求,使用仪器操作面板或软件程序,设定所需的测试参数,如温度、转速等。

2. 按照仪器使用说明书的要求,进行仪器校准和调整,确保测试参数准确、稳定。

五、开始测试1. 点击仪器操作面板或软件程序上的开始测试按钮,开始进行粘度测试。

2. 仪器会根据设定的参数自动进行样品的搅拌和测量。

3. 在测试过程中,要保持仪器的稳定性,避免震动或干扰。

4. 根据测试要求,可以做多次测试以获得更准确的结果。

六、记录测试结果1. 粘度计测试结束后,将测试结果记录下来。

记录应包括测试时间、温度、粘度数值等信息。

2. 如有需要,可以将结果保存到电脑或打印出来,以备后续使用。

七、清洁和保养1. 测试结束后,关闭粘度计电源。

2. 清洁仪器和样品槽,确保没有残留物干扰下次测试。

3. 定期对粘度计进行保养和维修,避免仪器损坏或性能下降。

以上就是粘度计使用操作流程的介绍。

正确的操作流程能够确保测试结果的准确性和可靠性,同时延长仪器的使用寿命。

旋转粘度计使用操作规程

旋转粘度计使用操作规程

旋转粘度计使用操作规程1. 简介旋转粘度计是一种用于测量液体粘度的仪器。

它主要由电动驱动装置、测量转子和测量装置组成。

本文将介绍旋转粘度计的使用操作规程。

2. 准备工作在使用旋转粘度计之前,需要进行以下准备工作:2.1 清洁确保仪器和测量转子是干净的。

使用洁净的纯水或其他合适的清洁剂清洗仪器和测量转子,并用纯水仔细冲洗干净。

使用柔软的纸巾或洁净的棉布轻轻擦干。

2.2 校准校准旋转粘度计,确保测量的准确性。

按照仪器使用手册的要求进行校准。

3. 操作步骤下面是旋转粘度计的使用操作规程:3.1 打开设备将电源插头插入适配器,并将适配器插入电源插座。

按下电源开关,等待设备启动。

3.2 安装测量转子根据测量需要,选择合适的测量转子并固定在测量转子装置上。

确保转子固定稳固。

3.3 录入参数根据实际情况,使用设备上的操作面板录入所需的测试参数,如测试温度、转速等。

确保参数设置正确。

3.4 样品准备将待测试的样品倒入样品杯中,确保样品量足够,并尽量避免产生气泡。

3.5 安装装置将样品杯插入仪器中相应的位置,并确保安装稳固。

保持仪器平稳,避免外部干扰。

3.6 开始测试按下开始测试按钮,仪器将开始转动测量转子并进行粘度测试。

此过程中应保持设备稳定并避免干扰。

3.7 记录结果当测试完成后,仪器会自动显示测量结果。

将结果记录下来,并按需求进行数据处理。

3.8 清洁仪器测试完毕后,将样品杯取出并清洁。

使用洁净的水或清洁剂彻底清洁样品杯,并用纯水冲洗干净。

擦干样品杯并放置在干燥的地方。

3.9 关闭设备测试完成后,按下电源开关,将旋转粘度计关闭。

拔出电源适配器,断开电源。

4. 注意事项在使用旋转粘度计时,需要注意以下事项:•避免突然停止或突然启动仪器,以免对设备造成损坏。

•避免将物质倒入仪器中,以免污染仪器主体。

•在测试前,确保仪器和测量转子干净无尘,以免影响测试结果。

•根据实际情况选择合适的测量转子,以保证测试结果的准确性。

SNB系列粘度计使用说明书

SNB系列粘度计使用说明书

NDJ、SNB系列粘度计使用说明书NDJ—系列数字式粘度计是采用高细分驱动步进电机、16位微处理器和带夜视功能液晶屏的数字显示式粘度计。

该仪器转速平稳、精确,按键标示明确,程序化设计,操作简便,屏幕直接显示粘度、转速、百分计标度、转子号及所选转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采用贴片技术,电路设计采用目前最先进微电脑处理器,结构布局合理紧凑。

提供RS232接口,打印间隔可由用户自行设置。

该仪器满量程、各档线性度全部通过PC接口进行计量校正,其性能、功能达到国外同类型先进水平。

SNB—系列粘度计是基于NDJ—系列粘度计的升级产品。

除具备NDJ—系列粘度计的性能、特点外,SNB—系列粘度计的测量范围更广,转速选择改进为全程无级变速,并可通过PC接口进行全自动化数据采集,以及连接电脑完成自动化操作、数据保存及历史数据对比等多项数理统计分析任务。

NDJ—系列、SNB—系列粘度计用于测量液体的粘性阻力与液体的动力粘度。

广泛应用于测定油脂、油漆、食品、涂料、造纸、化装品、化工、胶囊胶粘剂及药物等各种流体的粘度。

1、主要技术规格2、结构原理如图所示,以高细分驱动步进电机带动传感器指针,通过游丝和转轴带动转子旋转。

如果转子未受到液体的阻力,游丝传感器指针与步进电机的传感器指针在同一位置。

反之,如果转子受到液体的粘滞阻力,游丝产生扭矩与粘滞阻力抗衡,最后达到平衡。

这时分别通过光电传感器输出信号给16位微电脑处理器进行数据处理,最后在带夜视功能夜晶屏幕上显示液体的粘度值(mPa·s)。

3、仪器配置(1)数字式粘度计: 1台(2)升降架: 1套(3)转子保护框架: 1只(4)电源适配器: 1只(5)转子(1,2,3,4号各1支)(6)扳手: 1只(7)座脚: 1套可选择配置件:(1)超低粘度适配器(0号转子)(2)RTD温度探头(3)专用打印机(4)遥控操作器(5)SNB数据采集和绘图软件(仅适用于SNB—系列)4、安装(参照总装示意图后按下列步骤进行)(1)从包装箱中取出座脚1、2、升降架、保护框架等。

数显粘度计操作规程

数显粘度计操作规程

数显粘度计操作规程
数显粘度计操作规程一般包括以下几个方面:
1. 准备工作:确认数显粘度计是否处于正常工作状态,检查仪器各部件是否完好无损,如电源线、控制面板、液晶屏等,检查是否有漏电等安全问题。

同时,清洁测量配件,如旋转杯、转子等。

2. 打开电源:插好电源线,打开仪器电源开关,仪器开始自检,检查系统的运行状态是否正常。

如果出现故障或异常情况,应及时联系维修人员进行处理。

3. 设置测试参数:根据需要进行相应的设置,如设定测试温度、选择转子类型等。

在设置参数时,要根据样品的特性进行合理的选择,以保证测试结果的准确性。

4. 加载样品:将待测样品倒入旋转杯中,在测量前可以先进行样品的预热处理,以消除样品内部的温度差异。

同时,要注意避免样品的泡沫或气泡,以免影响测量结果。

5. 进行测量:将旋转杯装入仪器的测试槽内,启动仪器,开始测量过程。

在测量过程中,要注意观察液晶屏上的显示结果,并及时记录测量数值。

同时,要保持测试环境的稳定,避免外界因素对测试结果的影响。

6. 结果处理:测量完成后,将数据记录下来,并进行相应的计算和分析。

根据需要,可以对测量结果进行保存和打印。

7. 清洁和关机:测量结束后,及时清洗仪器的测量配件,清除测试槽内的残留物。

然后,关闭电源开关,拔下电源线,将仪器进行妥善存放。

需要注意的是,在操作过程中要遵守实验室的相关规定和操作规程,保持实验室的安全和卫生,避免发生意外事故。

同时,要定期进行仪器的维护和保养,保证仪器的正常运行。

如有任何问题或异常情况,应及时联系相关人员进行处理。

粘度计特点与操作的基本步骤 粘度计操作规程

粘度计特点与操作的基本步骤 粘度计操作规程

粘度计特点与操作的基本步骤粘度计操作规程粘度计特点与操作的基本步骤:粘度计应用概述:粘度计具有使用便利、性能稳定、维护简单等优点,适用于测量各种油脂、油漆、油墨、涂料、塑料、浆料、橡胶、乳胶、洗涤剂、树脂、炼乳、奶油、药物、化妆品等各种流体的粘度,是纺织、化工、石油、机电、医药、食品、轻工、建筑等行业以及大专院校、科研单位、军工部门的试验室、分析室必备仪器。

粘度计产品特点:接受单片机掌控,是具有数据采集、处理和汉字显示的智能化仪器。

仪器依照设定的转速掌控步进电机精准平稳地运转,并通过游丝带动转子转动。

当转子没受到阻力时,转子和电机同步地旋转;当转子受到被测液体阻力时,转子的旋转将滞后于电机。

当游丝的张力与液体阻力达到平衡时,转子滞后于电机的张角是固定的。

通过测量张角,依据设定的转速和转子,仪器计算出被测液体粘度并显示在液晶屏上。

与同类仪器相比,NDJ—5S粘度计具有测量灵敏度高,测试结果牢靠不仅操作简便,转速稳定,测量精度高,造型美观大方等特点,工作电压范围宽,它还具备自动搜索功能,即能够搜索测量未知样品所需的转子和转速。

使用环境条件:环境温度:5℃—35℃(推举使用环境温度20℃)相对湿度:80%电源:AC100~240V(50/60Hz)产品相近无强电磁干拢,不能有猛烈震动,无腐蚀性气体。

旋转粘度计操作的基本步骤:1. 准备被测样品,置于直径不小于70mm的烧杯或容器中,精准的掌控液体的温度。

当温度调到合适时,准备测定。

2. 测定前看粘度计上气泡是否在中心位置,假如不在则要调“0”。

3. 转动左右调整旋钮,使气泡调整到中心位置,这是可以进行测定。

4. 将选配号的转子旋入连接螺杆上,旋转升降钮。

使仪器缓慢下降,转子渐渐浸没待测液中,直到转子液面标志和液面平齐,设定好转速,进行测定。

二、旋转粘度计的注意事项:1. 在规定的温度下进行,由于温度对测定值有特别紧要的影响。

2. 待测液体不能有大量的气泡存在。

SNB-2数字粘度计

SNB-2数字粘度计

• 4、设置当前电机运行的转速 • 当显示屏的左下角为“OFF”时 键或“↓”键,来设置所需的转 速。例如,要设仪器的转速为 12r/min,只要显示为12RPM即 可(上图)。
• 5、测量运行设置 • 在确定转子号及转速输入无误 后即可按“启动/停止”键,显 示器的左上角将显示当前被测 液体的粘度值,当显示器的右 下角出现闪烁的读数提示符“*” 时,即可读数。显示屏应有如 下显示。
• * 符号“OVER”为超量程显示, 说明被测液体的粘度超出当时 仪器的最大测量范围,请立即 关闭马达,变换转子或转速后 重新测量。
• 注意事项
• 1、装卸转子时应小心操作,应将连接 螺杆微微抬起,不要用力过大,不要 让转子横向受力,以免转子弯曲。 • 2、每次使用完毕,应及时清洗转子 (不得在产品上进行转子清洗)。清 洁后要妥善安放于转子架中。 • 3、装上转子后不得在无液体情况下 “旋转”,以免损坏轴尖。
SNB-2数字粘度计 操作规程
1、开启电源
• 2、装上转子 • a.将转子保护架装在粘度计上 (顺时针旋转装上,逆时针旋 转卸下)。
• b.将选好的转子旋入连接 螺杆(逆时针旋入装上, 顺时针旋出卸下)。
• c.调整升降台,直至转子液面标志 和液面相平为止。
• 3、设置当前测量需用的转子 代号 • 按 “转子设置”键改变显示 屏的右上角“SP:X”转子代 号,如选用1号转子,则显示 SP:1即可,其他类推。

粘度计操作指南说明书

粘度计操作指南说明书

粘度计操作指南说明书一、介绍粘度计是一种用于测量液体黏度的实验室仪器。

本指南将详细介绍如何正确操作粘度计,以确保准确和一致的测量结果。

二、操作前的准备工作1. 确保粘度计外观整洁无损,仪器零部件完好。

2. 检查粘度计是否被校准并保持在合适的温度下。

3. 确保工作区域干净整洁,并保持稳定的温度。

4. 使用合适的溶液或样品准备好用于测试的液体。

5. 根据润滑剂的不同,选择合适的测量杯或克氏管。

三、操作步骤1. 将粘度计放置在水平的工作台上,并确保仪器平稳不会晃动。

2. 打开粘度计的电源开关,并等待仪器初始化完成。

3. 使用精密天平或注射器将待测液体准确地倒入测量杯、克氏管或测量槽中,确保液体接触表面充分,不产生气泡。

4. 将液体样品放入粘度计的样品台中,并确保水平和稳定。

5. 调节粘度计的测量温度至所需的设定温度。

根据不同的液体,可以通过冷却或加热操作进行温度调整。

6. 启动粘度测量程序,并等待测量结果显示稳定后进行记录。

记录时间和温度等相关参数。

7. 完成测量后,根据操作指南进行数据分析和记录。

四、粘度计的维护1. 每次使用结束后,将粘度计进行清洁并确保无残留物。

2. 定期校准粘度计以确保准确的测量结果。

3. 当出现故障或错误时,及时联系售后服务进行修复或更换零件。

4. 遵循制造商提供的更多保养和保养细节。

五、操作安全注意事项1. 在操作粘度计时,要遵循所有操作指南和安全规范。

2. 小心处理热液体并避免烫伤。

3. 避免粘度计的震动和碰撞,以免影响仪器的准确性。

4. 使用适当的个人防护设备,如手套和护目镜。

六、总结本操作指南旨在提供对粘度计正确操作的详细说明。

通过正确操作粘度计,可以获得准确和可靠的测量结果,并确保实验的可重复性和准确性。

在使用粘度计之前,请确保熟悉并理解所用仪器的操作指南和相关安全要求。

如有任何疑问或困惑,请咨询制造商或相关专业人士的帮助。

参考文献:[1] 张鹏. 粘度计在油品检测中的应用[J]. 测绘科技装备, 2020, 3(6): 86-88.[2] 卢丹丹, 林沛, 杨瑶. 粘度计在滑动轴承油润滑膜特性测试中的应用[J]. 机械传动, 2018。

旋转粘度计使用方法

旋转粘度计使用方法

旋转粘度计使用方法
旋转粘度计是一种常用的实验仪器,主要用于测量液体的粘度。

使用
旋转粘度计需要注意一些操作方法和注意事项,下面将详细介绍如何
正确地使用旋转粘度计。

一、仪器准备
1. 将旋转粘度计放在平稳水平的实验台上,并保证其垂直于地面。

2. 打开电源开关,等待仪器自检完毕。

3. 调节温度控制器,将温度调至所需温度。

二、样品准备
1. 根据需要测量的样品量,准备足够的样品,并加入到样品容器中。

2. 如果需要加热或冷却样品,则需使用恒温水浴或冷却装置进行控制。

三、测量操作
1. 将样品容器放入旋转粘度计中心位置,并轻轻压紧。

2. 调整旋转速率和读数范围,根据不同的实验要求选择合适的参数。

通常情况下,建议选择较低的速率和较大的读数范围。

3. 等待一段时间后,读取旋转粘度计显示屏上的数值。

如果需要多次测量同一样品,建议每次测量前将样品容器彻底清洗干净。

4. 测量完毕后,将样品容器从旋转粘度计中取出,并清洗干净。

四、注意事项
1. 在使用旋转粘度计前,需要先进行校准,确保其精度准确。

2. 在测量过程中,需要保持仪器和样品的温度稳定,并避免外界震动和干扰。

3. 使用旋转粘度计时需要注意安全事项,避免发生意外伤害。

4. 测量完毕后需要及时清洗仪器和样品容器,并将仪器保存在干燥通风的地方。

总之,使用旋转粘度计需要严格按照操作规程进行操作,并且要注意安全事项和维护保养。

只有正确地使用和维护仪器才能保证其正常使用寿命和精度。

粘度计使用规范

粘度计使用规范

粘度计使用规范1. 引言粘度计是一种用于测量液体粘度的仪器。

在实验室、生产线或质检环境中,正确使用粘度计非常重要。

本文档将介绍粘度计的使用规范,以确保准确测量和安全操作。

2. 准备工作在开始使用粘度计之前,需要进行一些准备工作以确保正确操作和准确测量结果。

- 检查粘度计:确保粘度计处于良好状态,没有损坏或松动的部件。

- 标定:根据粘度计的规格要求,进行必要的标定操作,以确保测量结果的准确性。

- 清洁:使用适当的清洁剂和工具清洁粘度计的各个部件,特别是液体和传感器,以消除任何污垢或残留物。

3. 粘度测量步骤在进行粘度测量之前,请按照以下步骤操作粘度计:1. 打开粘度计并连接电源。

2. 调整控制面板上的参数,例如温度、速度等,以满足测量要求。

3. 使用提供的,量取适量的待测液体并倒入粘度计液体中。

4. 将液体放置在粘度计的测量位置,并确保与传感器良好接触。

5. 启动粘度计的测量程序,并等待一段时间,直到测量结果稳定。

6. 记录和储存测量结果,包括粘度值、温度、测量时间等信息。

7. 清洁测量和传感器,以备下次使用。

4. 安全注意事项使用粘度计时,请注意以下安全事项:- 遵守操作手册中提供的安全操作规程和指南。

- 避免将手指或其他物体接触到旋转或移动部件,以免发生意外伤害。

- 当粘度计处于运转状态时,避免将衣物、头发或其他杂物靠近运动区域。

- 在使用液体时,小心避免液体的溅出或溢出,以防止烫伤或其他伤害。

- 如果测量涉及有毒或腐蚀性液体,请佩戴适当的个人防护设备,如手套、眼镜等。

5. 故障排除如果在使用粘度计时遇到问题,请采取以下故障排除步骤:- 检查电源连接和供电情况。

- 确保液体和传感器之间的接触良好。

- 检查控制面板上的参数设置是否正确。

- 清洁传感器和液体,以消除可能影响测量的污垢。

- 如果问题无法解决,请联系相关技术支持人员。

6. 结束语遵循粘度计的使用规范,能够确保准确的测量结果和安全操作。

旋转粘度计使用

旋转粘度计使用

旋转粘度计使用必须注意的几个问题旋转粘度计广泛应用于测定油脂、油漆、涂料、塑料、食品、药物、胶粘剂等各种流体的动力粘度。

该仪器结构简单、价格便宜、方便实用,因而广受欢迎。

在长期从事该类仪器的检定过程中我们发现许多用户,特别是中小企业的测试人员在使用过程中存在许多问题,往往我们检定的仪器性能优于国家计量检定规程的要求,但是用户在测试样品时数据偏差很大。

现就如何正确使用该类仪器获得准确可靠的测量结果分析如下。

该类仪器的测量原理简单介绍:旋转粘度计开机后首先要检测零位,这一操作一般在不安装转子的情况下进行,然后在半径R1的外筒里同轴地安装半径R2的内筒, 其间充满了粘性流体, 同步电机以稳定的速度旋转, 接连刻度圆盘, 再通过游丝和转轴带动内筒( 即转子) 旋转, 内筒( 即转子) 即受到基于流体的粘性力矩的作用,作用越大, 则游丝与之相抗衡而产生的扭矩也越大, 于是指针在刻度盘上指示的刻度也就越大。

将读数乘以特定的系数即得到液体的动力粘度。

测量获得准确可靠测量数据必须注意以下几点:一、仪器的性能指标必须满足国家计量检定规程度要求。

使用中的仪器要进行周期检定, 必要时(仪器使用频繁或处于合格临界状态)要进行中间自查以确定其计量性能合格, 系数误差在允许范围内, 否则无法获得准确数据。

二、特别注意被测液体的温度。

许多用户忽视这一点, 认为温度差一点无所谓, 我们的实验证明: 当温度偏差0.5℃时, 有些液体粘度值偏差超过5%, 温度偏差对粘度影响很大, 温度升高, 粘度下降。

所以要特别注意将被测液体的温度恒定在规定的温度点附近,对精确测量最好不要超过0.1℃。

三、测量容器(外筒)的选择。

对于双筒旋转粘度计要仔细阅读仪器说明书, 不同的转子( 内筒)匹配相应的外筒, 否则测量结果会偏差巨大。

对于单一圆筒旋转粘度计, 原理上要求外筒半径无限大, 实际测量时要求外筒即测量容器的内径不低于某一尺寸。

例如上海天平仪器厂生产的NDJ-1型旋转粘度计, 要求测量用烧杯或直筒形容器直径不小于70mm。

数显旋转粘度计的操作使用步骤

数显旋转粘度计的操作使用步骤

数显旋转粘度计的操作使用步骤数显旋转粘度计能够准确地测量各种不同类型的液体的黏度值。

利用了旋转式的测量原理。

它由一个旋转的圆柱体和一个在液体中旋转的转子组成。

当转子旋转时,液体的黏度会阻碍其运动。

转子所受到的阻力与液体的黏度成正比,通过测量转子受力的大小,可以推算出液体的黏度值。

优势在于其数显的特点。

通过数显显示屏,用户可以直观地看到测量结果,无需进行复杂的计算。

同时,还可以保存测量数据,并通过USB接口将数据传输到计算机上进行进一步的分析和处理。

数显旋转粘度计广泛应用于化工、食品、医药等领域。

在化工领域,可以用来测量油漆、涂料、胶粘剂等液体的黏度,从而控制产品质量。

在食品工业中,被用来测量酱料、果酱等液体的黏度,以确保产品的稠度和口感。

在医药领域,则用于测量药剂的黏度,从而控制其流动性和稳定性。

科研人员可以利用它来研究液体的流变性质,从而深入了解液体的物理特性。

通过测量不同温度、剪切速率等条件下液体的黏度,可以得到液体的流变曲线,从而为产品设计和工艺改进提供重要的参考参数。

数显旋转粘度计的操作使用步骤如下:1.准备工作:放在水平台面上,并确保仪器和样品温度稳定。

2.打开仪器电源并待机,等待预热。

3.调节旋钮使转动力达到标准范围,通常为1.0-2.0。

4.使用一个吸球或吸管将样品吸入旋转粘度计的样品槽中,注意不要溢出。

5.选择合适的转速,通常根据样品的特性和测量要求进行选择。

可以从低速开始,然后逐渐增加转速以获得准确的测量结果。

6.按下启动按钮开始测量,记录读数。

7.测量完毕后,停止旋转,并将样品从样品槽中移除。

8.将外壳和样品槽进行清洁,以便下次使用。

数显旋转粘度计的维护保养方法如下:1.定期进行校准检查,以确保测量结果的准确性。

2.在使用前,检查仪器各部件的工作状态是否正常,如转动部件是否灵活、显示屏是否清晰等。

3.避免将样品溢出或进入旋转粘度计的内部,以防破坏仪器或影响测量结果。

4.注意保持仪器的清洁,定期清洁仪器的外壳和样品槽。

粘度计使用说明

粘度计使用说明

粘度计使用说明NDJ- 系列粘度计是采用高细分驱动步进电机、16 位微电脑处理器和带夜视功能液晶屏的数字显示式粘度计。

该仪器转速平稳、精确,按键标示明确,程序化设计,操作简便,屏幕直接显示粘度、转速、百分计标度、转子号以及所选用转子在当前转速下可测的最大粘度值。

主控板、细分驱动板全部采用贴片技术,电路设计采用目前最先进微电脑处理器,结构布局合理紧凑。

提供RS232 接口,打印间隔可由用户自行设置。

该仪器满量程、各档线性度全部通过PC 接口进行计量校正,其性能、功能达到国外同类型先进水平。

SNB- 系列粘度计是基于NDJ- 系列粘度计的升级产品。

除具备NDJ- 系列粘度计的性能、特点外,SNB- 系列粘度计的测量范围更广,转速选择改进为全程无级变速,并可通过PC 接口进行全自动化数据采集,以及连接电脑完成自动化操作、数据保存及历史数据对比等多项数理统计分析任务。

NDJ- 系列、SNB- 系列粘度计用于测量液体的粘性阻力与液体的动力粘度。

广泛应用于测定油脂、油漆、食品、涂料、造纸、化妆品、化工、胶囊胶粘剂及药物等各种流体的粘度。

2 .结构原理如图所示,以高细分驱动步进电机带动传感器指针,通过游丝和转轴带动转子旋转。

如果转子未受到液体的阻力,游丝传感器指针与步进电机的传感器指针在同一位置。

反之,如果转子受到液体的粘滞阻力,游丝产生扭矩与粘滞阻力抗衡,最后达到平衡。

这时分别通过光电传感器输出信号给16 位微电脑处理器进行数据处理,最后在带夜视功能液晶屏幕上显示液体的粘度值(mPa·s)。

3 . 仪器配置(1)数字式粘度计1台(2)升降架:1套(3)转子保护框架1只(4)电源适配器1只(5)转子(1,2,3,4号各1支)(6)扳手1只(7)一字螺丝批1只(8)座脚1 套可选择配置件:(1)0号转子(用于测定超低粘度)(2)RTD 温度探针(3)能实行全自动化数据采集功能的专用软件(4)专用打印机(5)少量样品测定专用装置(6)遥控操作器4 . 安装(参照总装示意图后按下列步骤进行)(1) 从包装箱中取出座脚1 、2 、升降架、主机、转子架、保护框架等。

SNB-2数字旋转粘度计使用说明书

SNB-2数字旋转粘度计使用说明书

SNB-2数字旋转粘度计使用说明书一、概述SNB-2型数字旋转粘度计是一种依托单片微处理机技术开发研制,用于测定液体的粘性阻力与液体的绝对粘度的新型数字化产品。

与同类产品相比,具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点,广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。

二、主要技术性能1.测定范围:10mPa·s~100000mPa·s2.转子规格:1、2、3、4号四种转子3.转子转速:6转/分、12转/分、30转/分、60转/分4.测量方式:手动、自动5.测量误差:±2%(F.S)(牛顿液体)6.使用环境条件:(1)环境温度:5℃~35℃;(2)相对湿度:不大于80%;(3)供电电源:电压220V±22V,频率50Hz±0.5Hz;(4)产品附近无强的电磁场干扰,无剧烈震动,无腐蚀性气体。

7.外形尺寸:105mm×120mm×160mm(不包括底座)8.净重:2.5kg(不包括底座)三、工作原理1.程控电机根据程序给定的转速带动转轴稳定旋转,通过钮矩传感器再带动标准转子旋转。

当转子在某种液体中旋转时,由于液体的粘滞性,转子就受到一个与粘度成正比的扭力,通过扭矩传感器测量这个扭力的大小,就可得到液体的粘度。

为了扩大测量范围,所以配备了四种标准转子和给定了四个转速档。

2.要测量10mPa·s~100000mPa·s这样宽的粘度范围,必须采用不同组合的转子和转速。

本产品的转速分为四档,转子也分为四种不同的规格。

由它们组成各种不同的组合,就可以测出测定范围内的任何粘度值。

面板中间有↑、←→、↓、复位、确认5个组合键。

开机时产品显示上一次操作时的转子和转速值,可通过↑、←→、↓键查看和选择。

测量某种范围的粘度,需用某种规格的转子和某种转速,可通过↑、↓键和←→键来选择和设置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

SNB-2-J 数显旋转粘度计操作规程
一、目的
规范SNB-2-J数显旋转粘度计的使用和操作。

二、适用范围
适用于SNB-2-J数显旋转粘度计的使用和操作标准。

三、职责
检验员对本标准的实施负责、保养。

主管负责设备操作、保养监督检查。

四、工作原理:
本仪器为数显粘度计,由电机经变速带动转子作恒速旋转。

当转子在液体中旋转时,液矩也越小。

该作用在转子上的粘性力矩由传感器检测出来,经计算机处理后得出被测液体的粘度。

五、主要技术指标:
测量范围:100mPa.s~200000mPa.s
转子规格:21、27、28、29号转子
转子转速:5、10、20、50 转/分
测量方式:手动、自动
测量精度:±2%(牛顿液体)
控温范围:室温+20℃~200℃
内胆测量容积:10cc
使用环境条件:
(1)环境温度:5℃~35℃;
(2)相对湿度:不大于80%;
(3)供电电源:电压220V±10V,频率50HZ±10HZ;
(4)产品附近无强的电磁场干扰,无剧烈震动,无腐蚀性气体。

六、操作步骤:
1、准备被测样品,称量10g样品放入恒温槽中,设置被测样品的试验温度。

2、仔细调整仪器的水平,检查仪器的水准器气泡是否居中,保证仪器处于水平的工作状态(装上保护架)。

3、参照量程表,选择适配的转子旋入转子连接头(向右旋装上,向左旋卸下)。

装卸
转子时,必须用手将连接螺杆微微向上抬起。

4、缓慢调节升降旋钮,调整转子在被测液体中的高度,直至转子的液体标志(凹槽中部)与液面相平。

5、试样在测试温度下充分恒温,以保持示值稳定准确。

6、选择合适测量方式和转速,按“确认”键测量。

七、操作说明
1、首先大约估计被测体液的粘度范围,然后根据下列量程表选择合适的转子和转速。

2、当估计不出被测液体的大致粘度时,应视为较高粘度,试用由小到大的转子(转子号由高到低)和由慢到快的转速。

原则上高粘度的液体选用小转子(转子号高),慢转速,低粘度的液体选用大转子(转子号低),快转速。

3、本产品具有自动测量方式。

当测量粘度范围不明的样品时,可以先不设置转速,只要选定转子,按“确认”键,仪器会自动开始测量,逐步搜索到合适的转速。

测量第二遍及以后各遍时,如果继续在自动方式下测量,则按“复位”键复位,再按“确认”键测量。

4、为保证测量精度,测试时扭矩百分比读数应在10~100%的范围内。

5、如果选择的转速使扭矩值低于10%或高于100%时,就会在粘度值下方出现一个闪烁的问号,此时你需要改变转速或者转子使扭矩值在10~100%之间。

八、注意事项
1、本仪器在出厂前严格调校检验,开机后即可正常工作,请操作者在操作前认真仔细地阅读本仪器说明书,严格按要求操作。

2、仪器电源必须在指定的电压和频率误差范围内测定,否则会影响测量精度。

3、装卸转子时应小心操作,要将仪器下部的连接头轻轻地向上托起后进行拆装,不要用力过大,不要使转子横向受力,以免转子弯曲。

连接头和转子连接端面及螺纹处应保持清洁,否则将影响转子的正确连接及转动时的稳定性。

4、装上转子后不得在无液体的状况下“旋转”,以免损坏轴尖和轴承。

5、每次使用完毕应及时清洗转子,清洗时要拆卸下转子进行清洗,严禁在仪器上进行转子的清洗,转子清洁后要妥善安放在存放箱中。

6、仪器搬动和运输时应托起转子连接头旋上黄色保护帽。

注:仪器通电工作前必须把黄色保护帽旋下,以防止损坏仪器。

7、不得随意拆卸和调整仪器的零部件,不要自行加注润滑油。

8、悬浊液、乳浊液、高聚物及其他粘度液体中很多是“非牛顿液体”,其表现粘度随切变速度的时间变化而变化,故在不同的转子、转速和时间下测定,其结果不一致是属正常情况,并非仪器不准(一般非牛顿液体的测定应规定转子、转速和时间)。

9、做到下列各点能测得较精确的粘度:
A、精确地控制被测液体的温度。

B、将转子以足够长的时间浸于被测液体同时进行恒温,使其能和被测液体温度一致。

C、保证液体的均匀性。

D、测量时尽可能将转子置于容器中心。

E、防止转子浸入液体时有气泡附粘于转子下面。

F、使用保护架进行测定。

G、保证转子的清洁。

H、严格按照操作说明进行操作。

I、低于15mpa.s 的液体选用0 号转子。

九、维护保养
1、设备每次使用完毕应及时清洗转子,清洗时要拆卸下转子进行清洗,严禁在仪器上进行转子的清洗,转子清洁后要妥善安放在存放箱中。

2、不得随意拆卸和调整仪器的零部件,不要自行加注润滑油。

相关文档
最新文档
