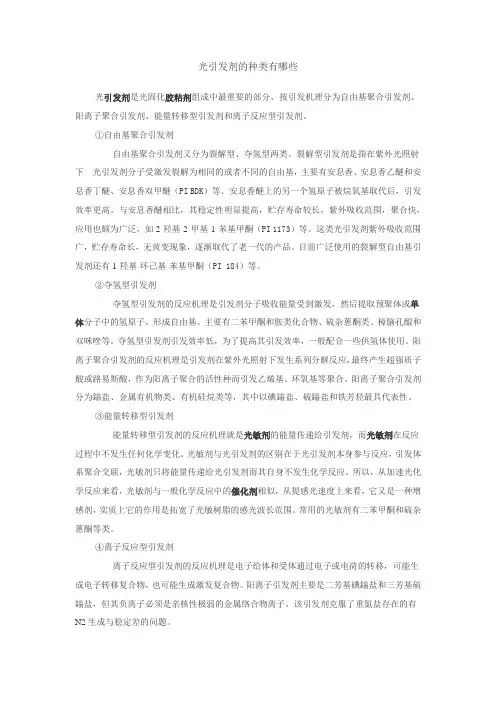

各类光引发剂的结构及用途

1.光引发剂819

一，化学品基本信息

产品名称：光引发剂819

中文名称：苯基双(2,4,6-三甲基苯甲酰基)氧化膦

英文名称： Phenylbis(2,4,6-trimethylbenzoyl)phosphine oxide

分子式： C26H27O3P

分子量： 418.46

CAS 号： 162881-26-7

二，理化参数

外观：黄色粉末

密度：1.19 g／cm3

熔点：127 ~ 131 ℃

沸点：≥168℃

含量：≥98%（液相色谱）

蒸气压：5×10-10 kPa(25℃)

紫外吸收峰：295, 370nm

20℃的溶解度：(g/100g溶液)

丙酮14

乙酸丁酯6

甲醇3

甲苯22

1,6-己二醇二丙烯酸酯(HDDA) 9

丙烯酸酯齐聚体3

用途：适用于紫外光固化清漆和色漆体系,如用于木器,纸张,金属,塑料,光纤以及印刷油墨和预浸渍体系等。

应用

819 经试验证明适用于紫外光固化清漆和色漆体系, 如用于木器,纸张 ,金属, 塑料,光纤以及印刷油墨和预浸渍体系等。然而 , 由于专利原因 , 此产品未获牙医上应用许可。在不透明的白色和有色家私漆中, 很低添加量的819就可以提供优异的固化效果和抗黄变性能。而且 , 819的优异的吸收性能使其在深层固化上也有应用。819可与其它光引发剂配合使

用, 如 IRGACURE 184 或 IRGACURE 651。819与后者的复配特别适用于固化聚酯/苯乙烯树脂体系 , 用于玻璃纤维增强的材料中。由于在长波波段有光敏性 , 819可以与紫外光吸收剂配合使用 , 如Tinuvin 400。故此 819是一种理想的耐候型的紫外光固化涂料所需的光引发剂。由于光引发剂的引发效果很大程度上取决于不同的配方 , 所以最好的效果和加入量应通过

试验来得到。GY-819同等型号有国外的IRGACURE819.淮安市徐杨化工二厂

建议添加量

丙烯酸&不饱和聚酯/苯乙烯清漆0.1~0.2% 819 + 1~2% IRGACURE 184

丙烯酸&不饱和聚酯/苯乙烯白色家私漆 0.5~1.0% 819 + 1~2% IRGACURE 184

丙烯酸有色体系0.5~1.0% 819 + 1~2% IRGACURE 651

白色丝网印刷油墨0.5~1.0% 819 + 1~2% IRGACURE 184

玻璃纤维增强丙烯酸&不饱和聚酯/苯乙烯预聚体0.2~0.4% 819

2.TPO

化学特性：

化学名称：2，4，6，-三甲基苯甲酰基-二苯基氧化磷

2,4,6-Trimethyl Benzoyl Diphenylphosphine Oxide

英文缩写：TPO 分子式：C22H21PO2 分子量：348.5

CAS No. 75980-60-8

外观：淡黄色结晶粉末

熔点：91.0-940℃

吸收波长：273-370nm

挥发份：≤0.2%

酸值( mgKOH/g) ：≥4

含量：≥99.0%

应用说明：

TPO是一种高效的自由基（1）型光、在长波长范围内都有吸收的高效光引发剂。由于其具有很宽的吸收范围，其有效吸收峰值为350-400nm，一直吸收致420nm左右，它的吸收峰较常规引发剂偏长，经光照后可生成苯甲酰和磷酰基两个自由基，都能引发聚合，因此光固化速度快，它还具有光漂白作用，适合于厚膜深层固化和涂层不变黄的特性，具有低挥发，适用于水基。本品多用于白色体系，可用于紫外固化涂料、印刷油墨、紫外固化粘合剂、光导纤维涂料、抗光蚀剂、光聚合印版、立体平版树脂、复合材料、牙齿填充料等。本品的使用应根据实际实验的结果，建议添加量为0.5-4%w/w。

注意

在可见光也有吸收，所以一定要避光保存和使用。

它在白色或高钛白粉颜料化表面均能完全固化。涂层不黄变，后聚合效应低，无残留。也可用于透明涂层，对于低气味要求的产品尤其适合。在含苯乙烯体系的不饱和聚酯中单独使用，具有很高引发效能。对于丙烯酸酯体系，尤其是有色的体系，通常需要和胺或丙烯酰胺配合使用，同时和其他光引发剂复配，以达到体系的彻底固化特别适用于低黄变、白色体系和厚的膜层的固化。丝印油墨、平版印刷油墨、柔印油墨、木材涂层。建议添加量0.5-3.0%(有色体系)，0.3-2.0%(透明体系)。

3.UV 1173

分子式：C10H12O

分子量：164.2

化学名称：2-羟基-2-甲基-1-苯基-1-丙酮

外观：无色或微黄色液体

熔点：4℃

含量：≥98%

沸点：80-81℃

密度： 1.08g/cm3

特点及应用：1173适用于丙烯酸光固化清漆体系，如木材、金属、纸张、塑料等的清漆等。1173特别推荐在需要经受长期日晒而且耐黄变的UV-固化涂料中，由于1173是液体，非常易于共混，所以适合与其它光引发剂复配使用，建议添加量为1-4%w/w。

4.UV 907

分子式：C15H17SO2N

分子量：279.4

化学名称：2-甲基-1-[4-甲硫基苯基]-2-吗啉基-1-丙酮

外观：白色粉末

熔点：72-76℃

含量：≥98%

挥发份：≤0.5%

灰份：≤0.1%

特点及应用：可单用，也可混用，如和UV904或硫杂蒽酮混用。用于油墨，清漆等基材如纸，金属，塑料。吸收率高，适用于油墨和有色的涂料，特别适合于图像技术，如胶印油墨，丝网油墨，印刷制版等；电子工业，如光刻等，用量应试验而确定。推荐用量：胶印油墨用4-6%，丝网油墨用1-4%加0.5-1%UV 905，清漆用0.1-1%加2-5% UV184，光刻用UV1107

5.184

184是一种高效、不黄变的自由基(I)型固体光引发剂，主要与单或多官能团乙烯基单体和齐聚物共同用于不饱和预聚物(如：丙烯酸脂)的UV固化。
