接地故障等排查步骤
10kV架空配电线路接地故障查找流程及技术规范(初稿)
10kV架空配电线路接地故障查找流程及技术规范(初稿)一、母线电压异常信号的分析与判断金属性接地信号判断:接地相电压接近零值,另两相对地电压升高为线电压,零序电压升高为线电压。
非金属性接地信号判断:接地相电压降低,但不是零值,另两相对地电压升高,但没有升高为线电压, 零序电压升高但达不到线电压。
高压断线,负荷侧导线落在潮湿的地面上,没断线的两相通过负载与接地导线构成非金属性接地,故而对地电压降低,断线相对地电压反而升高。
零序电压升高但达不到线电压。
高压断线,负荷侧导线未落地上或落在导电性能不好的物体上,或线路上的分段跌落式熔断器、刀闸掉落一相,被断开的线路又较长,造成三相对电电容电流不平衡,促使两相对地电压也不平衡,断线相对地电容电流变小,对地电压相对升高,另两相电压相对较低。
零序电压升高但达不到线电压。
配电变压器一相绕组烧损,烧损相绕组碰壳接地,损烧相高压熔丝又发生熔断,其它两相通过绕组接地,此时烧损相对地电压升高,另两相对地电压降低。
零序电压升高但达不到线电压。
要将高压缺相与非金属性接地区分开,可以通过查询末端用户上的电压是否平衡来判断是高压缺相还是非金属性接地。
断线用户只有两相电,接地用户负荷电压变化不明显。
基波谐振信号判断:一相或二相相对地电压超过线电压。
高频谐振信号判断:三相相对地电压超过线电压。
分频谐振信号判断:三相对地电压依次轮流升高,但不超过线电压、三相对地电压同时升高,但不超过线电压。
二、查找接地故障基本处理流程1、调度人员在获知接地故障信息后应立即通知运行值班人员到现场检查站内设备。
2、将接地故障情况汇报部门领导知。
3、令运行值班人员试拉空载线路,如空载线路接地,开关不再恢复送电。
4、将可能试拉的变电站线路通知远程工作站知。
5、通知重要用户、高危行业用户、担负保供电任务以及重要会议、重要活动的用户:因线路接地,现需要对线路进行短时停电,请做好停电准备。
6、通知相关线路小水电停机解列。

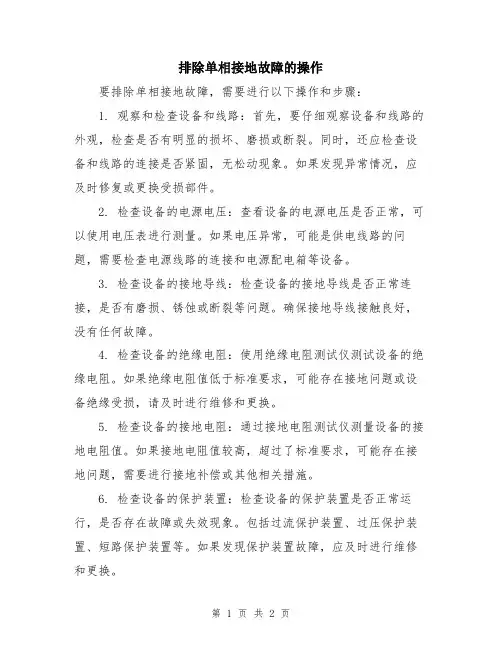

排除单相接地故障的操作
排除单相接地故障的操作要排除单相接地故障，需要进行以下操作和步骤：1. 观察和检查设备和线路：首先，要仔细观察设备和线路的外观，检查是否有明显的损坏、磨损或断裂。
同时，还应检查设备和线路的连接是否紧固，无松动现象。
如果发现异常情况，应及时修复或更换受损部件。
2. 检查设备的电源电压：查看设备的电源电压是否正常，可以使用电压表进行测量。
如果电压异常，可能是供电线路的问题，需要检查电源线路的连接和电源配电箱等设备。
3. 检查设备的接地导线：检查设备的接地导线是否正常连接，是否有磨损、锈蚀或断裂等问题。
确保接地导线接触良好，没有任何故障。
4. 检查设备的绝缘电阻：使用绝缘电阻测试仪测试设备的绝缘电阻。
如果绝缘电阻值低于标准要求，可能存在接地问题或设备绝缘受损，请及时进行维修和更换。
5. 检查设备的接地电阻：通过接地电阻测试仪测量设备的接地电阻值。
如果接地电阻值较高，超过了标准要求，可能存在接地问题，需要进行接地补偿或其他相关措施。
6. 检查设备的保护装置：检查设备的保护装置是否正常运行，是否存在故障或失效现象。
包括过流保护装置、过压保护装置、短路保护装置等。
如果发现保护装置故障，应及时进行维修和更换。
7. 检查设备的接线盒和接触器：检查设备的接线盒和接触器是否存在松动、烧毁、积灰等问题。
确保接线正常牢固，接触良好。
8. 检查设备的继电器和开关：检查设备的继电器和开关是否正常运行，是否存在接触不良、断开等问题。
如果发现故障，应及时维修或更换。
9. 检查设备的接地故障指示器：某些设备会配备接地故障指示器，用于指示设备是否存在接地故障。
检查接地故障指示器的工作状态，如果指示灯亮起，说明存在接地故障。
10. 测试设备的工作状态：最后，可以通过实际运行设备，测试设备的工作状态。
观察设备是否正常运行，是否有异常现象。
如果设备在运行过程中出现故障或异常，需要重新检查设备和线路，找出原因并进行维修。
总结起来，要排除单相接地故障，需要进行设备和线路的全面检查，包括观察、测量和测试等操作。
直流接地故障查找的步骤方法原则
直流接地故障查找的步骤方法和原则一、直流接地故障查找原则1、先观察环境，后判断可能的接地点（先室外后室内）；2、先转直流母线、后拉直流馈线；3、先拉储能、信号（公共屏）、测控、后拉保护、主变等装置；4、拉开保护装置电源后再上电前，需退相关保护装置出口压板。
二、查找接地故障具体步骤：1、处理方法：1）、当直流系统发生接地时，首先根据变电所绝缘监测装置实际配置情况，借助接地光字牌、主监控绝缘报警系统、直流接地检测仪报警等监测手段，并通过万用表测量直流屏处的直流对地电压，判明直流接地的性质（接地极性、全接地、高阻接地等）。
2）、接地性质明确后，可进行以下处理：检查绝缘水平低（室外端子箱、接线箱、密封不严的刀闸机构箱、无防雨罩的瓦斯继电器等室外设备、现场工序易潮湿）、易发生接地的开路、存在设备缺陷及有检修工作的电气设备和线路是否有接地情况；3）、若绝缘监测装置能监测处接地的具体支路，该支路为双回路配置的，可以合、拉空气开关的方法，将该支路负载转到另一直流母线，观察接地现象是否转到另一直流母线上。
4）、若接地电阻较大，绝缘监测装置无法检测出接地支路的，可将绝缘监测装置的接地告警定值（220V直流系统告警值一般设为25k Ω,110V直流系统告警定值一般设为7kΩ）增大，重新检测；若正负极同时接地，此时正负电压平衡，也无法检测出接地支路，只会做“母线绝缘异常”的告警，可将绝缘监测装置中的“正负同时接地”设为“是”，正常运行时为“否”，再重新检测。
若能检测出接地支路，按步骤（3）处理。
5）、若以上绝缘监测装置等无法检测出具体接地支路，在坚持查找直流接地故障的原则的前提下，依次切断直流屏上各负荷开关，若直流屏上负荷开关所带负荷中存在不允许短时停电负荷(失去电源后会引起保护误动作)，则禁止直接断开直流屏上此负荷开关，而应从该负荷开关所带本段各配出开路本柜控制电源上逐一拉路查找，查找过程中也不允许选切不允许短时停电负荷(失去电源后会引起保护误动作)，若直流屏上负荷开关所带负荷中不存在不允许短时停电负荷，则可直接拉直流屏负荷开关，但切断时间不得超过3秒钟，不论回路接地与否均应合上，如果拉开此开关直流接地现象消除，则可以判断接地点就在该段母线上，接下来可依次拉开该段母线上所有配出开路直流电源，进而判断确切的接地开路并进行有效处理，彻底消除接地现象。
灯具故障排除记录
灯具故障排除记录本篇文章记录了对灯具故障的排除过程与方法，旨在帮助读者更好地解决相关问题。
一、问题描述某办公室的灯具出现了无法正常亮起的故障。
经过初步观察，发现这一问题不仅发生在一个房间的灯具上，而是整个楼层的灯具都受到了影响。
接下来，我们将详细介绍排除故障的具体步骤与方法。
二、排除步骤1. 检查电路连接首先，我们需要检查灯具的电路连接是否正常。
确认灯具的电源线与电源插座连接稳固，没有松动或接触不良的情况。
我们还可以尝试将灯具的电源线插头拔出，再重新插回插座，以确保连接正常。
2. 检查开关状态若电路连接正常，我们需要检查开关的状态。
确保开关处于打开状态，并检查是否有灯具开关被意外关闭或损坏。
我们可以尝试用其他可靠的开关进行测试，以排除开关故障的可能性。
3. 检查灯泡若电路连接和开关正常，问题可能出现在灯泡上。
首先，确认灯泡是否已经熄灭，如果是，我们可以尝试更换灯泡。
若灯泡更换后仍无法亮起，则需要进一步检查灯座和灯泡之间的连接是否正常。
检查灯座是否有松动或腐蚀的情况，可用电压测试仪对灯座进行测试，以确认是否存在电路断开的问题。
4. 检查电路保护器若以上步骤都未能解决问题，可能是电路保护器触发导致灯具无法亮起。
此时，我们需要检查电路保护器的状态，看是否有跳闸的情况发生。
如果保护器处于关闭状态，我们可以尝试将其重置，若多次重置后保护器仍无法合上，可能需要更换保护器。
5. 寻求专业帮助若经过以上排除步骤仍未能解决问题，建议联系专业电工进行检修，避免自行处理可能导致的安全风险。
三、问题排除心得在对灯具故障进行排除的过程中，我们总结了以下一些心得与建议：1. 注意安全：在处理灯具故障时，需要断电操作，避免触电导致的意外伤害。
2. 有序排查：按照逻辑顺序对电路连接、开关、灯泡、电路保护器等进行依次排查，以确定故障发生的具体原因。
3. 细致观察：在排除故障过程中，要仔细观察和检查每一个可能存在问题的部分，以确保每一个细节都得到处理。
直流接地查找方法及注意事项
直流接地查找方法及注意事项一、直流接地查找方法首先确定一下你得直流系统是否真接地还是装置误报，如果真接地了,应该按照先室外后室内的原则进行查找,但是注意查找时绝对杜绝人为原因造成第二点接地（如果那样可能造成保护装置误动或拒动正接地误动负接地拒动)，查找一般用拉路法，先次要后重要负荷原则:（1）双母线的并列时，容易误报接地；(2）分别断开开关同时监视对地电压,找到是那组开关后，再分别拆线；（3) 先拉操作，在拉保护，合保护（停留5－10秒)，合操作.最后在非电量的电缆处查出问题.（4）拉路时，先断操作,在保护，合保护，合操作，就把出口问题解决了。
误动的可能应该没有。
（5) 处理直流接地时一般注意事项：1、禁止使用灯泡查找，2、发生一点接地后,原则暂停在二次回路上工作，3、不得造成另一点直流接地情况，4、使用仪表的内阻不低于2000/欧姆5、采取瞬间断电法时，应当防止保护误动作,对于重合闸线路和备用电源自投要注意不能长时间断电。
（6）造成接地原因很多,比如安装时不小心开二次电缆,破坏外皮，时间长特别是潮湿天气，最容易发生接地！旧式端子排绝缘性能下降等等对直流系统接地故障的分析与处理直流系统的用电负荷极为重要,供给继电保护、控制、信号、计算机监控、事故照明、交流不间断电源等，对供电的可靠性要求很高。
直流系统的可靠性是保障变电所安全运行的决定条件之一。
二、直流系统故障接地的分析直流系统分布范围广、外露部分多、电缆多、且较长.所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地。
分析直流接地的原因有如下几个方面:1、二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化。
或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等。
2、二次回路及设备严重污秽和受潮、接地盒进水，使直流对地绝缘严重下降.3、小动物爬入或小金属零件掉落在元件上造成直流接地故障，如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上。
排除单相接地故障的操作
排除单相接地故障的操作单相接地故障是指电力系统中相间短路故障导致其中一相与地之间接地形成故障。
这种故障会对电力系统的正常运行造成严重的影响，甚至可能会引发电气火灾等严重后果。
为了确保电力系统的安全稳定运行，需要及时排除单相接地故障。
下面是2000字的排除单相接地故障的操作步骤：1. 确定故障点：首先要通过故障指示器和其他检测设备确定故障点的位置，包括线路上是哪一段出现故障和故障点的具体位置。
可以通过巡视线路、查看故障指示器的状态、利用故障指示器的线路导向等方式确定故障点。
2. 断开故障电源：在确认故障点位置之后，需要将故障点与电源断开，避免故障电流继续流入导致进一步的损坏。
可以采用刀闸或隔离开关将故障段与电源段分离。
3. 排除故障原因：确定故障点之后，需要对故障原因进行排除。
主要有以下几种可能的故障原因：绝缘损坏、设备老化、环境因素、操作错误等。
根据实际情况对不同的可能原因进行排查，例如使用高压测试仪检测绝缘状况、检查设备的使用年限和工作条件、分析环境因素的影响等。
4. 维修故障设备：如果确定是设备故障导致的单相接地故障，需要进行设备的维修和更换。
可以使用绝缘测试仪对设备进行绝缘测试，定位具体的损坏部位。
对于损坏的设备，可以采用修复、更换部件或更换整个设备的方式进行维修。
5. 检查其他相线和设备：在排除故障设备之后，需要对其他相线和设备进行检查。
确保其他相线没有受到影响和损坏，以及设备正常运行。
可以使用绝缘测试仪检测其他相线的绝缘状况，对设备进行全面检查和测试。
6. 恢复电力供应：在确认故障排除之后，可以将电力系统恢复供电。
首先需要关闭刀闸或隔离开关，将故障段和电源段连接起来。
然后逐步恢复电力供应，观察系统运行情况。
7. 预防措施和故障记录：为了防止类似的单相接地故障再次发生，需要对日常运行和维护中的注意事项进行总结和记录。
例如加强设备的维护保养、定期检查绝缘状况、提高操作人员的技术水平和安全意识等。
电工维修中的地线故障排查
电工维修中的地线故障排查地线故障是电工维修中常见的问题之一，正确排查地线故障对于维护电路安全运行至关重要。
本文将介绍地线故障排查的方法和步骤，帮助电工顺利解决地线故障问题。
一、地线故障的概述地线是电路中的一个重要组成部分，它通过连接各个设备和设施的金属导体与地面相连接，起到保护人身安全和设备维护的作用。
地线故障可能导致电流无法有效流向地面，造成电流集中在设备或导线中，增加触电和火灾的风险。
二、地线故障排查的方法和步骤1. 检查设备接地情况首先，查看设备接地是否正常。
检查设备的接地线路是否完好，接地线是否连接牢固，无锈蚀或断裂的情况。
同时，还要检查接地线是否与设备金属壳体紧密连接。
2. 检查地线连接点接下来，需要检查地线连接点的情况。
检查地线连接点是否松动，接触面是否干净。
如果接触面出现氧化或锈蚀，应及时清洁。
确保地线连接点与金属部件紧密接触，保证电流能够正常流向地面。
3. 测量接地电阻值进行接地电阻测量，可以通过测量接地电阻值来评估地线故障情况。
通常情况下，接地电阻值应该在一定范围内，如果接地电阻值过大，则可能存在地线故障。
使用接地电阻测试仪进行测量，并注意选择合适的测量方法。
4. 检查地线回路地线回路是指地线与其他部件之间的连接情况。
检查地线回路是否完整，有无中断或断开的情况。
可以使用导线跟踪仪等工具来检查地线回路的连通性，确保地线能够顺畅地延伸到各个部件。
5. 检查地面电阻最后，需要检查地面电阻情况。
地面电阻值过高可能会导致电流难以正常流向地面，增加触电和火灾的风险。
使用地面电阻测试仪进行测量，如果地面电阻值过高，可能需要采取措施改善地面电阻情况。
三、地线故障排查的常见问题及解决方法在地线故障排查过程中，可能会遇到一些常见的问题。
下面列举几个常见的问题及相应的解决方法：1. 接地电阻值异常高如果接地电阻值异常高，可能是因为接地点有锈蚀或不良接触导致的。
此时，可以尝试清洁接地点或更换接地线路，并重新测量接地电阻值。
直流接地故障的查找方法
直流接地故障的查找方法变电站的直流系统是由蓄电池组与浮充电装置并联供给直流负荷所组成的运行系统。
正常情况下，直流电源的正、负电源对地是绝缘的（分别为＋110V、－110V），当变电站中二次回路发生一点接地时，在一般情况下并不影响直流系统的运行（接地电源电压下降，未接地电源电压上升）。
但当回路发生两点或多点接地时，就会造成正负级短路，开关与保护误动或拒动等情况发生。
此外，在特殊情况下，一点接地也可能造成保护误动作。
直流系统接地故障在变电站中经常发生，对于运行环境差，运行时间长的设备，发生故障的机会更多，而且往往会同时出现几个接地点，查找起来显得非常困难。
一、基本方法1、利用绝缘监察装置判断变电站的直流系统一般分为两段，每段母线上均装有绝缘监察装置。
主厂房在直流母线上均装有微机直流系统绝缘在线监测装置，直流系统正常工作时，装置数字显示母线电压，监测直流系统正、负母线绝缘状况，当直流系统发生接地时，装置自动启动报警之后产生低频信号，由正负直流母线平衡对地注入直流系统，再通过安装于每一支路上的传感器接收这一低频交流信号，CPU对各条线路所采集信号电流进行分析，判断出故障线路号及接地电阻值，完成自动选接地线的功能。
对于投运时间较早的变电站直流监察装置一般是利用传统的电桥原理构成的，正常运行时，直流正负母线对地绝缘电阻是平衡的，当发生一点接地时，电桥平衡遭到破坏，接地继电器流过较大的电流，当线圈电流大于整定值时，继电器动作，发出声、光信号报警。
2、断路判断根据负荷的重要性，依次短时拉开直流屏所供直流负荷各回路。
当切除某一回路时故障消失，则说明故障就在该回路之内。
继续运用拉路法，就可以进一步确定故障在此回路的哪一支路当中。
例如，断开直流屏主控控制回路熔断器，绝缘监察装置”接地”信号消失，说明故障在此回路中。
3、分段排除让直流负荷分段开环运行，再断开直流母线分段开关及回路环路开关，然后采用拉路法，故障范围更容易确定。
直流接地故障查找步骤
直流接地故障查找步骤直流系统在电气设备里可是相当重要的呢，要是直流接地了，可就得赶紧查找故障啦。
咱先得清楚直流系统的大致构成哦。
就像了解一个人的身体结构一样，知道哪部分是干啥的很关键。
一般直流系统有直流屏、直流母线，还有各种支路连接着不同的设备呢。
开始查找故障的时候呀，先从简单的地方入手。
比如说查看一下那些明显的地方有没有漏水呀，有没有小动物留下的痕迹。
有时候小老鼠或者小虫子可能会调皮捣蛋，钻进设备里导致接地故障呢。
这就像是先检查房间里有没有明显的外来“小捣蛋鬼”。
接着呢，我们可以用绝缘监察装置来看看。
这个装置就像是一个小侦探，它能给我们一些线索。
看看它显示的绝缘电阻值呀，如果某一路的绝缘电阻特别低，那这一路就很可疑啦。
这就好比在一群小伙伴里，有一个表现特别不一样，那他就可能是我们要找的“小麻烦”源头。
要是发现某一路可疑呢，就把这一路的负载一个一个断开试试。
断开一个就看看绝缘情况有没有变好，如果断开某个负载后绝缘恢复正常了，那问题就出在这个负载上啦。
这就像是在一串珠子里找一颗坏珠子，一个一个排查就能找到啦。
还有哦，如果在断开负载的时候没有发现问题，那可能就是线路本身的问题了。
这时候就得沿着线路仔细检查啦，看看有没有破损的地方，有没有线芯露出来碰到接地的地方。
这就像是沿着小路找哪里有坑洼一样，要很细心哦。
要是这些都找了还是没找到呢，也别太着急啦。
再重新梳理一下思路，看看是不是有遗漏的地方。
说不定是我们刚刚不小心错过了什么小细节呢。
直流接地故障查找虽然有点麻烦，但只要我们按照这些步骤一步一步来，就像走迷宫一样，总会找到出口，找到故障的根源的哟。
单相接地故障处理
单相接地故障处理单相接地故障是电力系统中常见的故障类型，它指的是系统中某一相线与地之间发生短路，导致电流通过接地导线流回地面。
如果不及时处理，单相接地故障可能会引发电气火灾、设备损坏甚至人员伤亡。
因此，正确有效地处理单相接地故障显得尤为重要。
在发生单相接地故障时，我们应该迅速采取措施切断故障点附近的电源，以保证人员安全。
同时，应及时报警并通知相关人员到达现场，进行进一步的处理。
接下来，我们需要对故障点进行定位和诊断。
定位是指确定故障点在哪个环节，诊断是指找出故障点的具体原因。
在定位和诊断方面，我们可以通过以下几个步骤来进行：第一步，使用故障指示器或故障指示灯来确定故障点的大致位置。
这些设备通常会在故障发生时发出报警信号或亮起红灯，用于指示故障的区域。
第二步，使用绝缘电阻测试仪或接地电阻测试仪来测量故障点与地之间的电阻。
通常情况下，故障点与地的电阻会明显变小，通过测量可以进一步缩小故障点的范围。
第三步，使用红外热像仪或红外线测温仪来检测故障点附近的温度变化。
由于故障点的存在，电流在接地导线中流过时会产生热量，从而导致附近的温度升高。
通过检测温度变化，可以进一步确定故障点的具体位置。
第四步，进行电气参数测试，包括电压、电流、功率因数等参数的测量。
通过对电气参数的分析，可以判断故障点的类型，如短路、接地或过载等，并进一步确定故障点的原因。
在确定了故障点的位置和原因后，我们需要采取相应的措施来处理故障。
根据故障点的不同，处理方法也会有所不同。
对于线路接地故障，我们可以采取以下措施：第一步，切断故障线路的电源，以防止故障扩大。
这可以通过切断开关或跳闸来实现。
第二步，修复故障线路。
具体的修复方法包括更换受损的电缆或绝缘子，修复接头等。
第三步，进行绝缘测试。
在修复故障线路后，我们需要进行绝缘测试来确保修复后的线路达到要求的绝缘水平。
对于设备接地故障，我们可以采取以下措施：第一步，切断故障设备的电源，以防止故障扩大。
直流系统接地故障问题分析及排查方法
直流系统接地故障问题分析及排查方法在变电站直流系统为控制、信号、继电保护、自动装置、事故照明及操作等提供可靠的直流电源，其正常与否对变电站的安全运行至关重要。
但实际运行中，由于气候环境影响、设备的维护不够恰当、直流回路中混入了交流电、寄生回路存在等原因都可能会引起直流系统接地。
直流系统容易发生单点接地。
虽然单点接地不引起危害，但若演变成两点接地将造成保护误动或拒动、信息指示不正确、熔断器熔断等严重事件。
无论何种原因，直流接地事故都会影响其他电力设备的正常运行，严重者，会导致整个电网系统的瘫痪，造成无法挽回的重大损失保护好直流系统的正常运行是变电站工作的重中之重，因此，对直流系统接地故障必须采取早发现、早消除、勤防范策略一、直流系统接地的危害直流系统一般用于变电所控制母线、合闸母线、UPS不间断电源，也用作其他电源和逻辑控制回路。
直流系统是一个绝缘系统，绝缘电阻达数十兆欧，在其正常工作时,直流系统正、负极对地绝缘电阻相等，对地电压也是相对平衡的.当发生一点接地时，其正、负极对地电压发生变化,接地极对地电压降低,非接地极电压升高，控制回路和供电可靠性会大大降低,但一般不会引发电气控制系统的次生故障。
可是,当直流系统有两点或多点接地时,极易引起逻辑控制回路误动作、直流保险熔断，使保护及自动装置、控制回路失去电源,在复杂保护回路中同极两点接地，还可能将某些继电器短接，不能动作跳闸，致使越级跳闸,造成事故扩大。
规程严格规定:直流系统多点同极接地，应停止直流系统一切工作，也是基于其故障性质的不确定因素.1、直流系统正极接地的危害当发生直流正极接地时，可能会引起保护及自动装置误动。
因为一般断路器的跳合闸线圈以及继电器线圈是与负极电源接通的，如果在这些回路上再发生另一点直流接地，就可能引起误动作.如上图所示，A、B两点发生直流接地时，相当于将外部合闸条件全部短接，从而使合闸线圈得电误动作合闸。
A、C两点接地时，则外部分闸条件被短接而误动作跳闸。
接地故障查找方法
接地故障查找方法
1.检查电源线路：首先检查电源线路是否正常，是否有内部短路和接触不良等问题。
2.检查地线：检查接地线路是否完好无损，接地线是否与接地棒紧密接触。
3.检查绝缘：检查系统的绝缘是否达到要求，测量绝缘电阻值，如阻值低于标准要求则需要对绝缘进行修复。
4.查找故障点：使用电路测试仪依次测试电路的各个部分，找到故障点。
5.断路查找：在电路故障的情况下，使用电路测试仪找到故障点时，断路查找是常用的方法。
将电路分成两个部分进行检测，一侧全成型，另一侧依次进行连接，最终找到故障点。
6.测量电流值：在确认故障点后，需要测量故障电路的电流，以确定是否存在电缆阻抗不匹配等问题。
7.更换配件：如果找到故障点，无法修复，必须更换配件。
8.重复测试：在更换配件后，需要进行重复测试以确保故障已得到解决。
变电所发生接地故障判断与处理（2篇）
变电所发生接地故障判断与处理接地故障是指变电设备或系统的外部金属结构或装置与地之间产生电气连接，导致电流迅速流过，形成了故障电流通道。
接地故障会对变电所运行产生严重影响，甚至造成事故，因此对接地故障的判断和处理非常重要。
本文将简要介绍接地故障的判断方法和处理措施。
一、接地故障的判断方法1. 观察指示灯和仪表读数变电所主控室内会安装监测指示灯和仪表，用于监测变电设备的运行状态。
当发生接地故障时，指示灯可能会显示故障，仪表读数也会异常。
因此，可以通过观察指示灯和仪表读数来初步判断是否发生了接地故障。
2. 检查设备绝缘电阻接地故障会导致设备的绝缘电阻下降。
可以使用万用表或绝缘电阻测试仪等工具来测量设备的绝缘电阻。
如果绝缘电阻值显著下降，可能存在接地故障。
3. 使用接地故障指示器接地故障指示器是一种专门用于检测接地故障的设备。
其工作原理是通过检测电流的大小和方向来判断是否存在接地故障。
当接地故障发生时，接地故障指示器会发出警报或显示故障状态。
因此，可以使用接地故障指示器来判断接地故障的发生。
二、接地故障的处理措施1. 断电在发现接地故障后，首先应立即切断电源，停止电流的流动。
这样可以避免故障进一步扩大，保证人员和设备的安全。
2. 寻找故障点接地故障的处理是一个具体的工程过程，需要寻找故障点。
可以通过视觉检查、仪器测量和设备检修等方法来寻找故障点。
一般来说，故障点通常位于接地电阻附近。
3. 清除故障点找到故障点后，需要清除故障点。
具体操作包括清除接地电阻中的杂质、修复或更换损坏的设备部件等。
在清除故障点时，应采取必要的安全措施，确保人员的安全。
4. 恢复电源在清除故障点后，可以恢复电源，重新通电。
在通电之前，需要对设备进行必要的检测和测试，确保设备正常运行，避免再次发生故障。
总结接地故障是变电所中常见的故障之一，需要及时判断和处理。
判断接地故障可以通过观察指示灯和仪表读数、检查设备绝缘电阻以及使用接地故障指示器等方法。
消防火灾自动报警线路接地故障快速排查方法
消防火灾自动报警线路接地故障快速排查方法消防火灾自动报警线路接地故障快速排查方法一、引言消防火灾自动报警系统是保障人们生命财产安全的重要设备之一，而线路接地故障是导致报警系统失效的常见问题之一。
及早排查和修复接地故障，对于提高报警系统的可靠性和减少火灾风险具有重要意义。
本文将介绍一些快速排查消防火灾自动报警线路接地故障的方法。
二、外观检查可以进行外观检查，观察报警线路的接地装置是否存在损坏、破损、松动等情况。
如果发现异常，应及时修复或更换接地装置，以保证其正常工作。
三、测量接地电阻接下来，可以使用接地电阻测试仪对报警线路的接地电阻进行测量。
正常情况下，消防报警线路的接地电阻应该在一定范围内，通常要求小于10欧姆。
如果测量结果超过设定范围，就说明接地存在故障，需要进行进一步排查。
四、排查接地故障点在测量接地电阻过程中，如果发现接地电阻异常，需要进一步排查接地故障点。
可以按照以下步骤进行：1. 检查线路接地电阻的变化情况，找出接地电阻异常的具体区域或设备。
2. 检查接地线路是否受潮、受损或被鼠咬等情况，如果发现异常，需要及时修复或更换接地线路。
3. 检查接地装置是否连接牢固，是否存在松动、腐蚀等情况，如有问题需要进行修复或更换。
4. 对于复杂的接地系统，可以使用红外热像仪等设备进行检测，找出潜在的故障点。
五、修复接地故障一旦找到接地故障点，需要及时进行修复。
修复过程中需要注意以下几点：1. 对于接地线路的损坏，应及时更换或修复，确保线路的连通性和可靠性。
2. 对于接地装置的松动、腐蚀等问题，应进行清洁、紧固或更换，确保接地装置的工作正常。
3. 对于复杂的接地系统，如发现大面积接地故障，可能需要专业人员进行修复。
六、测试与验证修复接地故障后，需要进行测试与验证，确保接地问题已经解决。
可以使用接地电阻测试仪重新测量接地电阻，确认其在正常范围内。
同时，可以进行一些模拟测试，如触发报警器、检测报警信号等，验证报警系统的正常运行。
用灯泡检查电气故障的技巧
用灯泡检查电气故障的技巧白炽灯除用于照明外，也可用于限制电流、发光指示。
此外，由予其灯丝电阻呈正电阻的温度系数等特性，还能在电气检修中发挥出很多方便、实用的作用，下面列举几例:1、查找电路故障：以单相电路为例，如出现短路或接地故障，家中总开关会跳闸或烧断保险，这时应把家中所有用电器具全部关掉。
在总开关的火线中串入一只220V/100W左右的灯泡，接好保险后合上总开关，如灯泡亮，证明线路有短路或接地，再分段断开各支路;当断开某支路后灯泡不亮了，证明这个支路出故障。
操作时可按耗电功率从小至大分别单独合上各用电器具后马上断掉，灯泡应微亮一下后熄灭，功率越大灯泡亮度越高。
如用电器具功率大于200W，则可在原100W的灯泡两端再并联灯泡，当有短路接地故障时，灯泡会很亮，有时故障点还会冒烟或出现火花，这样就很容易查出故障点。
对低压电缆或架空线路的相间击穿或接地故障，也可采用类似的方法查找。
2、查找变电所控制电路故障：在有专用控制（把其他形式的能转换成电能的装置叫做电源"）电源的变电所，出现短路故障也可采用以上方法查找，但应选择与控制电压同等级的灯泡(必要时采用串联或并联的方式)。
对于接地故障，以直流为例，如正极出现接地，就把灯泡的两端接于电源的负极与地之间；如负极出现接地，则把灯泡接于正极与地之间，这时灯泡会随故障点接地电阻的大小而发出亮度不同的光，故障点还可能会冒烟或有小火花;如故障点无明显症状。
则可采取查短路的方式，分支路逐段断开，直至查出故障点。
3、检查小型线圈绝缘损坏：小型接触器、继电器、小电机等线圈绝缘击穿后，控制回路的保险会熔断，有时线圈外观无明显伤痕，用万用表测其直流电阻也无明显变化。
当在线圈中串入一只同电压等级的灯泡，接入电源后线圈层间烧伤的绝缘就会击穿，灯泡会亮。
例如一分变电所的多只三相电度表同时出现较大误差，经检查，这几只表的380V三相电压线圈共用一组保险，又查出C相保险熔断，换上保险后又熔断，估计有电压线圈烧坏。
短路和接地故障的判断以及检修
短路和接地故障的判断以及检修素材：筑龙电气原创小编如何在实际应用中判断它们的故障类型以及如何检修呢？小编已经为大家整理好啦，速速阅读吧~今天讨论的故障指示器主要指电缆线路故障指示器，一般都具有三个相传感器（分别安装在A,B,C相上）、一个零序传感器（包裹住三相电缆）和一个主机（亦称显示单元）。
当配电网发生短路故障时,电源侧到故障点处的指示器均故障报警,而故障点后的指示器不报警,据此可以确定故障点的位置区间，帮助人们查找到故障点。
依据实现故障定位的判断依据，故障指示器主要可以分为两种：采用过流原理的故障指示器和采用电流突变原理的故障指示器。
至于采用其他原理如首半波法、五次谐波法、注入法、故障电流方向法等判断依据的故障指示器，因存在各种各样的问题，应用得较少。
1.采用过流原理的故障指示器线路发生短路和接地故障，线路中的故障电流将增大，当电流增大超过某一设定值时，采用过流原理的故障指示器将报警显示。
此类指示器都需要预先设定一个短路和接地故障报警阈值，短路一般在400A-1200A，接地一般在5－60A，范围可调。
目前采用此原理的指示器占市场主流地位，例如德国EMG、HHH,英国NORTECH和部分国内厂家的产品。
2.采用电流突变原理的故障指示器当线路发生短路和接地故障后，线路会发生较显著的瞬间电流变化，当保护装置动作跳闸后，线路的稳态电流变将为零。
检测出电流值的这种突变，也可判断出短路和接地故障。
因这类指示器不需要预先设定报警阈值，其适用范围更加广泛。
但是因其需要实时监测线路电流，产品功耗较大，使用寿命较短。
目前有斯奈德FLAIR系列和国内一些厂家的产品采用此类原理。
检修断路故障的方法首先应根据故障现象判断出属于断路故障,再根据可能发生断路故障的部位确定断路故障的范围和短路回路,然后利用检测工具,找出短路点。
11311电压法:电路断开,电路中没有电流通过,电路中各种降压元件已不再有电压降落,电源电压全部降落在断路点两端。
2021年直流系统接地故障查找的方法、处理原则
直流系统接地故障查找的方法、处理原则欧阳光明（2021.03.07）电厂直流系统分支较多、涉及面广，绝缘水平很难保持得很高，特别是在空气潮湿的水轮机层，发生直流接地的机率较大，若不及时处理，会严重影响安全经济运行。
直流系统发生一点接地后，若未及时发现和处理，在同一极的另一地点再发生接地或另一极的一点接地，便构成两点接地短路，将造成信号装置、继电保护和断路器的误动作，两点接地可能会将跳闸回路短路，造成保护拒动作，还会引起熔断器熔断、烧坏继电器接点等故障的发生。
因此当直流系统发生一点接地时，应迅速寻找，尽快消除，防止发展成两点接地故障。
一、查找接地故障的原则和方法1、处理原则：根据运行方式、操作情况、气候影响来判断可能接地的地点，以先信号、照明部分，后操作部分，先室外后室内，先负荷后电源为原则，采取拉路寻找、分路处理的方法。
在切断各专用直流回路时，切断时间不得超过3秒钟，不论回路接地与否均应合上。
如设备不允许短时停电（失去电源后会引起保护误动作），则应将直流系统解列后，再寻找接地点。
2、处理方法：传统方法是：当“直流系统接地”光字牌亮时，工作人员应先切换直流负荷屏上的接地电压表，判明直流接地的极性。
若将该表转换开关切至“正”，电压表指示值为220V，则说明“负”极接地；反之，则“正”极接地。
接地极性明确后，可进行以下处理：检查绝缘水平低（如水轮机层的各直流设备），存在设备缺陷及有检修工作的电气设备和线路是否有接地情况；询问载波室是否有直流系统故障；依次切断直流负荷屏上各负荷开关；检查蓄电池、硅整流装置及充电机回路是否有接地现象等。
在切断上述每一直流回路后，应迅速恢复送电。
在切断每一回路过程中，工作人员应根据仪表和信号装置的指示，判断是否有接地。
如切断时接地消失，恢复送电后接地又出现，则可肯定接地发生在该回路上，应及时查找接地点设法消除。
3、上述方法虽然简单易行，但也有其缺点：因直流负荷屏上的负荷开关控制的既有室内部分又有室外部分，工作人员在水轮机层或发电机层查找接地点时、需用电话联系中控室人员了解光字牌信号变化情况，大大延长了处理时间。
接地故障的排查
接地故障的排查
接地故障出现时，要分析判断故障点可能发生在何处，如考虑最近是否有新安装的电气设备,因接线碰壳而形成接地，或者本船运行中有哪些薄弱环节易于形成接地等。
必要时，可以用分区域断电的方法检查，分级逐个去检查直到找出故障点。
船舶电网接地故障大多发生在照明网络。
当值班人员通过配电板式兆欧表检查时发现绝缘电阻低(或装有连续监测对地绝缘电阻报警装置的声、光报警时)值班人员应及时找到接地点，排除接地故障消除隐患。
照明网络接地故障的查找步骤如下:
(1)首先打开配电板式兆欧表测量照明网络，兆欧表指示此时为0。
(2)在主配电板前,逐个拉掉照明配电开关，查看兆欧表指示是否恢复正常值。
(3)拉区域开关的次序应为;船员居住区-甲板照明区-机舱照明区-驾驶台通导设施。
(4)找到发生接地故障的配电开关后，切断该路供电，查看兆欧表指示是否恢复正常值。
(5)在分配电箱前，运用便携式兆欧表查找二次配电网络，逐个测量分支电路对地绝缘状况。
(6)找到接地的分支电路后，拉掉这一路分配电开关，合上其余开关，在主配电板前合上这一路配电开关恢复供电。
(7)在查找具体接地点时,应从中间接线盒(如两个房间中间的)开，判断是哪一小区域(如房间)接地的。
(8)由于小区域(房间)中只有有限的几个供电点，一般不超过5个点，应逐一检查每个供电点。
主要检查灯头、插头、开关部分引线，检查灯头、插头、开关内部状况，经过这些检查仍找不到接地点时，应检查接线盒至用电器间电缆直至找到接地故障点。
