经纬仪视距测量记录与计算手簿
《测量学》试验和习题指导
三、仪器装箱 1．工作完毕，应将微动螺旋放松到一半，基座螺旋调节
到同样高度，并清点各种附件，然后装箱。
2．装箱时应按原位置仔细安放，不要猛力朝箱内挤压。 3．仪器入箱后，应将所有制动螺旋微微关紧。 4．箱子关上后，应切实扣上和上锁。
测量与记录须知
1、每次实习须随测随记，用工程字书写清楚，下课后汇 交指导教师，不得另用碎纸记录或另行誉正。
（1）掌握用测回法进行水平角测量的方法、记录与计算。
（2）2～3人一组，每人观测一个测回。 （3）精度要求：测回差不大于±24″ 。 二、仪器和工具 经纬仪1台、测伞1把(必要时）、铅笔1支、计算器1个、记
录本1个。
三、观测方法与记录计算
（1）安置经纬仪于测站点上，对中、整平，选定A、B两个
目标。 （2）盘左瞄准左方目标A，配水平度盘于0°附近（如 0°03′），读取水平度盘读数，记入表中；转动照准部，瞄准B 目标并读数，记入表中；计算上半测回角值。
5．记录者应于每记完一项读数后，随即向观测者复诵一遍， 以兔发生错误。 6．实验完毕后，应按规定要求，认真检查成果。如不合乎 要求，应重新补做。 7. 试验中应要求进行及时进行有关计算及校核，并按凑整 规则进行合理取位。规则如下： a.若数值中舍去部分的值大于所保留末位的0.5倍时，则 末位加1； b.若数值中舍去部分的值小于所保留末位的0.5倍时，则 末位不变； c.若数值中舍去部分的值等于所保留末位的0.5倍时，则 将末位凑成偶数。 进位原则是：4舍6入，逢5单进双不进。
左 右 180 2
归零 方向值 ° ′ ″
各方向归零 方向平均值 ° ′ ″
水平角值
° ′ ″ (359 59 56) 359 59 57
° ′ ″
视距测量
一、视距测量的概念视距测量是根据几何光学原理，利用仪器望远镜筒内的视距丝在标尺上截取读数，应用三角公式计算两点距离，可同时测定地面上两点间水平距离和高差的测量方法。
视距测量的优点是，操作方便、观测快捷，一般不受地形影响。
其缺点是，测量视距和高差的精度较低，测距相对误差约为1/200～1/300。
尽管视距测量的精度较低，但还是能满足测量地形图碎部点的要求，所以在测绘地形图时，常采用视距测量的方法测量距离和高差。
二、视距测量的计算公式（一）望远镜视线水平时测量平距和高差的计算公式如图4-7 所示，测地面两点的水平距离和高差，在点安置仪器，在点竖立视距尺，当望远镜视线水平时，水平视线与标尺垂直，中丝读数为，上下视距丝在视距尺上的位置读数之差称为视距间隔，用表示。
1、水平距离计算公式设仪器中心到物镜中心的距离为，物镜焦距为，物镜焦点到点的距离为，由图4-7可知两点间的水平距离为，根据图中相似三角形成比例的关系得两点间水平距离为：（4-7）式中：为视距乘常数，用表示，其值在设计中为100。
为视距加常数，仪器设计为0。
则视线水平时水平距离公式：（4-8）式中—视距乘常数其值等于100。
—视距间隔。
2、高差的计算公式：两点间的高差由仪器高和中丝读数求得，即：（4-9）式中：—仪器高，地面点至仪器横轴中心的高度。
（二）望远镜视线倾斜时测量平距和高差的公式在地面起伏比较大的地区进行视距测量时，需要望远镜倾斜才能照准视距标尺读取读数，此时视准轴不垂直于视距标尺，不能用式4-8计算距离和高差。
如图4-8所示，下面介绍视准轴倾斜时求水平距离和高差的计算公式。
视线倾斜时竖直角为，上下视距丝在视距标尺上所截的位置为,，视距间隔为，求算、两点间的水平距离。
首先将视距间隔换算成相当于视线垂直时的视距间隔之距离，按式4-8求出倾斜视线的距离′，其次利用倾斜视线的距离′和竖直角计算为水平距离。
因上下丝的夹角很小，则认为∠和∠为90°，设将视距尺旋转角，根据三角函数得视线倾斜时水平距离计算式为式（4-10），两点高差计算公式为式（4-11）。

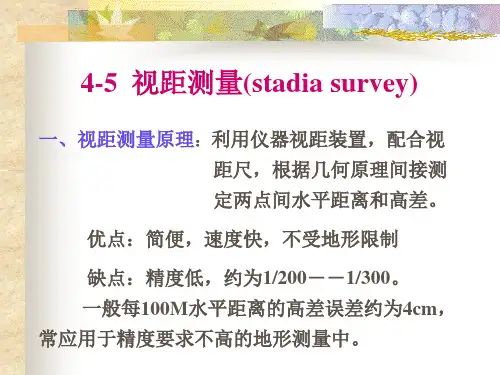

视距测量法
一、视距测量原理：利用仪器视距装置，配合视
距尺，根据几何原理间接测
定两点间水平距离和高差。
优点：简便，速度快，不受地形限制
缺点：精度低，约为1/200－－1/300。 一般每100M水平距离的高差误差约为4cm， 常应用于精度要求不高的地形测量中。
二、视距测量计算公式
1、视线水平时：
1、视线水平时：
水平距离：D＝kl 视距常数通常为100，l为尺间隔
高差：h=i－v i为仪器高，v为目标高即中丝读数
2、视线倾斜时：
2、视线倾斜时：
水平距离：D＝klcos2α k视距常数通常为100，l为尺间隔， α为视线的竖பைடு நூலகம்角
高差：h＝1/2 klsin2α＋i –v i为仪器高，v为目标高即中丝读数
三、距离测量方法与计算：
（一）水准仪视距测量（提供水平视线）
1．安置仪器于A水准点，精平；
2．瞄准B水准点上的水准尺；
3．读取上、下丝读数M、N，计算尺间隔 l=M-N；
4．视线距离（水平距）
D=kl
5. 量取仪高i，读取中丝读数v，h=i-v
（二）经纬仪视距测量
1、于测站A上安置仪器，盘左位置，对中、 整平，量取仪器高i，立尺于目标点B。 2、照准视距尺，消除视差，使中横丝切仪 高处（i=v），读取上下丝读数，读取竖盘 读数L、记录，计算90-L。 3、盘右同上再次观测目标A切仪高处 （i=v）， 读取竖盘读数R、并记录，计算 R-270。 4、利用有关公式算出所求平距D和高差h。
四、误差来源：
1、读数误差：注意消除视差，目标不要太远，两点之 间不超过100米 2、视距尺倾斜误差：尺子应竖直 3、外界影响：视线尽量离开地面1米以上 4、K值的影响：一般可忽略
测量实训总结报告
测量实训总结报告测量实训总结报告测量实训总结报告怎么写？以下是小编整理的相关范文，欢迎阅读。
测量实训总结报告一20xx年6月20日我们正式开始了为期一周的“工程测量实习”，在此之前，我们在老师的带领下进行了一系列的准备工作。
首先，说明了测量任务和测量的实际意义及重要性，我们跟随老师来到测区地点，依次看了学校的七个控制点，在老师的讲解中我们知道了测区是我们学院校区，虽然测区比较大，基本上是我们整个学校，测绘图也是我们整个学校的平面图。
在这个已经是夏天的时节，天气非常热，但我们还是安安心心的测量，抓紧时间实习，为了尽快完成任务，我们每一天都在加班的努力，尽管很累，很辛苦，可我们还是克服了种种困难，同时我们也在实习中感觉到了充实，在此之前，我们在老师的带领下到工地上进行实地勘察，但那毕竟是理论的，实际操作对我们来说还是模糊的，所以，这次实习就是对我们整个学期以来本科目的一次大检验。
我们把这次实习当做我们以后工作的一次磨练，把我们学到的知识与实际联系起来，从实践中发现自己的不足，弥补我们的缺陷。
测量是一项务实求真的工作，半点马虎都不行，我们在测量实习中必须保持数据的原始性，这也是很重要的。
为了确保计算的正确性和有效性，我们得反复校核对各个测点的数据是否正确。
我们在测量中不可避免的犯下一些错误，比如读数不够准确，气泡没居中等等，都会引起一些误差。
因此，我们在测量中内业计算和测量同时进行，这样就可以及时发现错误，及时纠正，同时也避免了很多不必要的麻烦，节省了时间，也提高了工作效率。
测量也是一项精确的工作，通过测量学的学习和实习，在我的脑海中形成了一个基本的测量学的轮廓。
测量学内容主要包括测定和测设两个部分，要完成的任务在宏观上是进行精密控制，从微观方面讲，测量学的任务为按照要求测绘各种比例尺地形图;为哥哥领域提供定位和定向服务，建立工程控制网，辅助设备安装，检测建筑物变形的任务以及工程竣工服务等。
而这一任务是所有测量学的三个基本元素的测量实现的：角度测量、距离测量、高程测量。

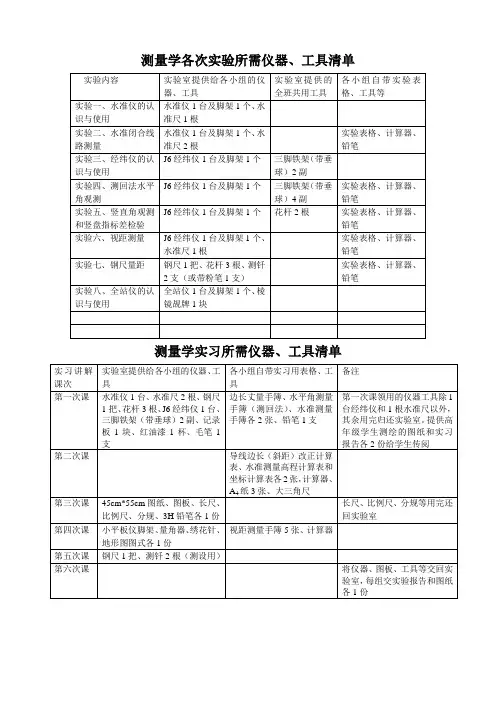

测量学实验准备仪器、工具等清单
实验内容
实验室提供给各小组的仪器、工具
实验室提供的全班共用工具
各小组自带实验表格、工具等
实验一、水准仪的认识与使用
水准仪1台及脚架1个、水准尺1根
实验二、水准闭合线路测量
水准仪1台及脚架1个、水准尺2根
实验表格、计算器、铅笔
实验三、经纬仪的认识与使用
J6经纬仪1台及脚架1个
45cm*55cm图纸、图板、长尺、比例尺、分规、3H铅笔各1份
长尺、比例尺、分规等用完还回实验室
第四次课
小平板仪脚架、量角器、绣花针、地形图图式各1份
视距测量手簿5张、计算器
第五次课
钢尺1把、测钎2根（测设用）
第六次课
将仪器、图板、工具等交回实验室，每组交实验报告和图纸各1份
边长丈量手簿、水平角测量手簿（测回法）、水准测量手簿各2张、铅笔1支
第一次课领用的仪器工具除1台经纬仪和1根水准尺以外，其余用完归还实验室。提供高年级学生测绘的图纸和实习报告各2份给学生传阅
第二次课
导线边长（斜距）改正计算表、水准测量高程计算表和坐标计算表各2张，计算器、A4纸3张、大三角尺
第三次课
三脚铁架（带垂球）2副
实验四、测回法水平角观测
J6经纬仪1台及脚架1个
三脚铁架（带垂球）4副
实验表格、计算器、铅笔
实验五、竖直角观测和竖盘指标差检验
J6经纬仪1台及脚架1个
花杆2根
实验表格、计算器、铅笔
实验六、视距测量
J6经纬仪1台及脚架1个、水ห้องสมุดไป่ตู้尺1根
实验表格、计算器、铅笔
实验七、钢尺量距
钢尺1把、花杆3根、测钎2支（或带粉笔1支）
实验表格、计算器、铅笔
测量第04章 距离测量与直线定向习题
第四章 距离测量与直线定向单选题1、距离丈量的结果是求得两点间的（ B ）。
A.斜线距离B.水平距离C.折线距离D.坐标差值2、用钢尺进行一般方法量距，其测量精度一般能达到（ C ）。
A.1/10—1/50B.1/200—1/300 C 1/1000—1/5000 D.1/10000—1/400003、在测量学中，距离测量的常用方法有钢尺量距、电磁波测距和（ A ）测距。
A.普通视距法B.经纬仪法C.水准仪法D.罗盘仪法4、为方便钢尺量距工作，有时要将直线分成几段进行丈量，这种把多根标杆标定在直线上的工作，称为（ B ）。
A.定向B.定线C.定段D.定标5、用钢尺采用一般方法测设水平距离时，通常（ D ）。
A.用检定过的钢尺丈量B.需要加尺长改正、温度改正和高差改正C.需要先定出一点，然后进行归化D.不需要加尺长改正、温度改正和高差改正6、在距离丈量中衡量精度的方法是用（ B ）。
A.往返较差B.相对误差C.闭合差D.中误差7、往返丈量一段距离，均D =184.480m ，往返距离之差为+0.04m ，问其精度为（ D ）。
A.0.00022B.4/18448C.2.2×10-4D.1/46128、某段距离丈量的平均值为100m ，其往返较差为+4mm ，其相对误差为（ A ）。
A.1/25000B.1/25C.1/2500D.1/2509、某段距离的平均值为100 m ，其往返较差为+20mm 。
则相对误差为（ C ）。
A.0.02/100B.0.002C.1/5000D.2/20010、往返丈量直线AB 的长度为：AB D =126.72m ，BA D =126.76m ，其相对误差为（ A ）。
A.K=1/3100B.K=1/3500C.K=0.000315D.K=0.0031511、对一距离进行往、返丈量，其值分别为72.365m 和72.353m ，则其相对误差为（ A ）。
(整理)经纬仪视距测量记录表
（5）阐述划分评价单元的原则、分析过程等。
（2）列出有关的法律、法规、规章、标准、规范和评价对象被批准设立的相关文件及其他有关参考资料等安全预评价的依据。定性评价方法有：安全检查表、预先危险分析、故障类型和影响分析、作业条件危险性评价法、危险和可操作性研究等。仪器型号与编号：日期：天气：
实习小组：
记录人：
其Hale Waihona Puke 成员：（三）安全评价的内容和分类测站
（2）评价方法的适当性；
（3）专项规划环境影响报告书的内容。除包括上述内容外，还应当包括环境影响评价结论。主要包括规划草案的环境合理性和可行性，预防或者减轻不良环境影响的对策和措施的合理性与有效性，以及规划草案的调整建议。目标
尺上读数(m)
水平距离(m)
上丝
下丝
尺间隔
中丝
实验10视距测量
江苏省职业学校理论课程教师教案本（20 —20 学年第学期）专业名称造价课程名称建筑工程测量授课教师缪健军学校南京工程高等职业学校授课主要内容或板书设计课间实验：视距测量一、目的和要求1．学会视距测量的测量方法。
2．学会视距测量的记录、计算方法。
二、计划和设备（1）实验时数安排为2学时。
实验小组由3～4人组成，1人操作仪器，1人记录，1人立尺。
（2）每组的实验设备为DJ6经纬1台，水准尺1支，记录板1块。
三、方法和步骤视距测量是用望远镜内视距丝装置（图4-12），根据几何光学原理同时测定距离和高差的一种方法。
这种方法具有操作方便，速度快，不受地面高低起伏限制等优点。
虽然精度较低，但能满足测定碎部点位置的精度要求，因此被广泛应用于碎部测量中。
视距测量所用的主要仪器工具是经纬仪和视距尺。
一、视距测量原理1．视线水平时的距离与高差公式如图所示，欲测定A、B两点间的水平距离D及高差h，可在A点安置经纬仪，B 点立视距尺，设望远镜视线水平，瞄准B点视距尺，此时视线与视距尺垂直。
若尺上M、N点成像在十字丝分划板上的两根视距丝m、n处，那末尺上MN的长度可由上、下视距丝读数之差求得。
上、下丝读数之差称为视距间隔或尺间隔。
图中l为视距间隔=（4-10）D+CKl式中K 、C ──视距乘常数和视距加常数。
现代常用的内对光望远镜的视距常数，设计时已使K ＝100，C 接近于零，所以公式（4-10）可改写为 Kl D = （4-11）同时，由图4-13可以看出A 、B 的高差v i h -= （4-12） 式中i ──仪器高，是桩顶到仪器横轴中心的高度；v ──瞄准高，是十字丝中丝在尺上的读数。
2．视线倾斜时的距离与高差公式在地面起伏较大的地区进行视距测量时，必须使视线倾斜才能读取视距间隔，如图4-14。
由于视线不垂直于视距尺，故不能直接应用上述公式。
如果能将视距间隔MN 换算为与视线垂直的视距间隔''N M ，这样就可按公式（4-11）计算倾斜距离D ′，再根据D ′和竖直角α算出水平距离D 及高差h 。
大学生测量学实习报告精选(5篇)
大学生测量学实习报告精选（5篇）大学生测量学实习报告精选【篇1】一、实习目的与要求：测量学实习是测量学教学的组成，其目的使学生、和从课堂学到的理论知识，测量工作的经验和技能，测量仪器的操作方法，计算和绘图能力，对测绘小区域大比例尺地形图的全过程有和系统的认识，会认识地形图，能够给定的地形图在中寻找到图上所示的点，并在实习的过程中其独立工作与团队协作意识，为今后解决工作中的测量问题打下坚实的基础。
学生本次实习应如下要求：1.经纬仪、视距尺等测量仪器的操作方法;2.地形测图的方法，能够测绘小区域大比例尺地形图的工作能力;3.能够给定的地形图在中寻找到图上所示的点;4.各分工、合作测量任务，独立工作能力与团队协作意识。
二、实习任务及内容：(一)小区域大比例尺地形图的测绘：1.测区：湖北省武汉市江夏区龙泉山地球科学学院011081班测绘区域2.任务：3天的地形图测绘实习，每要200个左右的测点数据，并的数据一幅比例尺1：1000，等高距2 m的20 cm__20 cm的地形图。
3.内容：(1)校正仪器(经纬仪)，工具及用品的(包括测量记录计算手簿、2h绘图铅笔、三棱尺、半圆仪、图板、胶带等物品);(2)使测绘、、快捷的原则，测区位置，在图板上布设控制点;(3)过程：为期3天的测绘实习是在江夏龙泉山。
这里的山算山，站山测那山，高差不过几米，地形图居然可以用等高距为2米的等高线来描绘。
山上的植物三种--枯草、高矮不同的树和最难缠的荆棘。
的测绘而言，草是极具作用的，它们可以为的休息软垫。
而树极强的阻挡视线的作用，需要强调的是，这里的手机信号也受到树儿们的强烈阻挡，以致于山间回荡着彼此声嘶力竭的呼喊。
至于万人的荆棘，它刮坏了弟兄们的衣服裤子，划伤了同志们的手，还严重阻挡前进的道路。
控制点是已知高程(海拔)的点，需要在控制点上架设经纬仪，以它们为基准来测它与位置点的高差，进而推算位置点的高程(海拔)。
控制点的个数有限，是位置好的控制点更是稀少，要有抢占有利控制点的意识与冲动。
测量学实验报告指导书
测量学实验报告指导书 This model paper was revised by LINDA on December 15, 2012.
测量学
实验
中南林业科技大学测绘工程教研室编制
实验报告一水准仪的认识和使用
班级：小组：姓名：指导教师：日期：成绩：
二、课堂完成
1、根据图1-1，填写完成表1-1。
图1-1
表1-1
序号操作部件作用
1
2
3
4
5
6
7
8
2、完成下列填空。
（1）安置仪器后，转动使圆水准器气泡剧中，气泡移动的方向与
实验报告二普通水准测量（闭合）
班级：小组：姓名：指导教师：日期：成绩：
实验报告三四等水准测量（闭合）
班级：小组：姓名：指导教师：日期：成绩：
实验报告四全站仪的认识和使用
班级：小组：姓名：指导教师：日期：成绩：
4、简述使用全站仪的基本步骤及注意事项。
二、课堂完成
1、全站仪主要操作部件的认识，根据图8-1，完成表8-1。
图8-1
表8-1
序号操作部件作用序号操作部件作用18
29
310
411
实验报告五水平角观测
班级：小组：姓名：指导教师：日期：成绩：
实验报告六距离和坐标测量
班级：小组：姓名：指导教师：日期：成绩：
实验报告七导线测量（闭合）
班级：小组：姓名：指导教师：日期：成绩：
实验报告八全站仪方样
班级：小组：姓名：指导教师：日期：成绩：
二、课堂完成
1调用前一次测量的坐标数据，并进行放样元素的计算和点样放样。
画图说明
2、结果分析与总结（体会、建议）。
实验一水准仪的认识与使用
6
实验六 视距测量
一、目的：牚握用视距法测定地面点之间的高差与水平距离的方法。 二、仪器：经纬仪、视距尺、计算器、记录板。 三、实验内容与报告：
1. 用视距法测定周围几个测点与测站之间的水平距离和高差。 2．用计算器进行计算，D 计算至 0.1m，H 计算至 0.01m。
视距测量记录
名称＿＿＿＿＿测区
＿＿年＿＿月＿＿日
竖
测
盘
目标
站
位
置
水平角测量记录
观测者＿＿＿＿＿＿ 天气＿＿＿＿
水平度盘读数 °′″
角
值
°′″
记录者＿＿＿＿ 仪器型号＿＿＿
二次角值之差 °′″
备注
左
右
4. 解答下列问题： 1) 经纬仪主要由＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿部分组成的。 2) 控制望远镜在竖直面内转动用＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿螺旋，控制 照准部水平方向转动用＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿螺旋，变换度盘的位置改变水平 度盘读数要用＿＿＿＿＿＿＿＿＿＿＿。 3) 怎样利用照准距离
h
D注
D
7
实验七 全站仪测距测角
一、目的：了解全站仪测距测角的方法。 二、仪器：全站仪（或测距仪）、温度计、气压表、记录板 三、实验内容与报告： 1． 了解全站仪（或测距仪）各部件的用途。 2． 安置仪器，每人测距一测回共四次读数，测角一测回。
日 期: 观 测: 测站 盘 目
L平 仪高 位 标
水准路线高差闭合差调整和高程计算表
点号
距离
测站数 测得高差 高差改正数 改正后高差
高程
备注
∑
fh= fh 允=
9
四等水准测量记录
经纬仪检测报告
经纬仪引导数据的数据融合可以采用参数估计融合算法，即对8组引导数据，按照某种估计准则函数，利用引导数据序列对目标在空间的位置值作出估计，得到目标准确的位置值，消除引导过程中的不确定性。
为准确估计目标的位置值(以Y为例)，对8组引导数据进行线性观测，得到的引导值为Cj，Y,j=1，2，3，…，n，其中：Cj为常值。
由于观测有误差，实际所得的引导值为：Ej＝CjY十cj，其中ej为观测误差，服从均值为0的正态分布。
依据Bayes后验估计理论，可得到n个引导数据的状态最优估计为：＾Yop，(E1E2E3...En)＝maxP(Y│E1E2E3...En) (1)Y＾即位置的数据融合问题，可以转化为求出满足Y的最大后验概率maxP(Y│E)的估计值Y（E）的问题。
在经纬仪实时测量中，对多路引导源的异构引导数据，采用分布图法进行数据合理性检测，采用参数估计的逻辑规则进行数据融合，消除各引导数据的不确定性，可以获得更准确、更可靠的引导数据，从而提高整个测量系统的工作性能。
即使某一个甚至几个引导源工作同时不正常时，其他引导源不受影响独立地提供信息，指挥中心仍可依据非失效的引导数据获知目标的准确位置，将失效的经纬仪很快的引导到目标观测点，降低了整个测量系统的脆弱程度。
导线从一组已知控制点出发，经过几个点，又回到起始点上，形成一闭合多边形，成为闭合导线。
由于测量了多边形的各内角及边长，闭合导线也具有检核作用。
角度检核条件：多边形各内角的观测值之和与其理论值之差，应满足限差要求，其中n为多边形角个数。
坐标增量检核条件：上述理论值应为零，可实际上一般不等于零，但也应该满足限差要求。
导线测量的外业工作：导线测量的外业工作包括：踏勘选点及建立标志，测角，量边等。
1）踏勘选点及建立标志：在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位1. 水准测量：（1）水准测量原理：水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。
经纬仪导线测量与导线坐标计算
实验四、经纬仪导线测量与导线坐标计算一、实验目的1.学会在地面上用经纬仪标定直线及用普通钢尺精密丈量距离方法。
2.学会导线外业的基本测量工作。
3.学会用罗盘仪测定直线的磁方位角。
二、实验计划1. 实验时数4学时。
2. 每实验小组由4到5人组成。
1人观测，1人记录，2人扶尺，依次轮流进行。
3. 每组在实验场地上选定4到5个导线点，组成闭合导线，进行量距、测角。
4. 用罗盘仪测定起始直线的磁方位角，进行导线坐标计算。
雅安地区磁偏角为西偏2度24分。
据此推算起始边方位角。
三、仪器与工具1. 由仪器室借领：电子经纬仪1台、50 m钢尺1把、测钎2根、水泥钉6个、钉锤1把、记录板1个、计算器一个，罗盘仪1台。
2. 自备：、铅笔、小刀、计算用纸、测角与测距记录纸。
四、实验方法与步骤1. 指导教师讲解本次实习的内容和方法。
2. 在实习场地上选定比较平坦、相距60 m ~ 80 m的边长的多边形，构成一闭合导线，打入小铁钉（或油漆绘标记）。
3. 进行直线定线。
欲精密丈量直线AB的距离，首先清除直线上的障碍物，然后安置经纬仪于A点上，瞄准B点，用经纬仪进行定线。
用钢尺进行概量，在视线上依次定出此钢尺一整尺略短的A1、12、23……等尺段。
在各尺段端点粉笔绘标记，4.丈量距离用检定过的钢尺丈量相邻两点之间的距离。
丈量组一般由5入组成，2人拉尺，2人读数，1人指挥兼记录。
丈量时，拉伸钢尺置于相邻两点，并使钢尺有刻划线一侧贴近标志。
拉平、拉紧、拉直。
两端的读尺员同时根据点位读取读数，估读到0．1mm记入手簿。
每尺段要移动钢尺位置丈量三次，三次测得的结果的较差视不同要求而定，一般不得超过5mm，否则要重量。
如在限差以内，则取三次结果的平均值，作为此尺段的往测观测成果。
本次实习不考虑三项改正问题，每个尺段相加即为总边长。
每个边应往返丈量。
在记录表中进行成果整理和精度计算。
直线丈量相对误差要小于1/2000。
如果丈量成果超限，要分析原因并进行重量，直至符合要求为止。
测量实训报告总结(2篇)
测量实训报告总结一、实习目的与要求：测量实习是测量学教学的重要组成部分，其目的使学生巩固、扩大和加深从课堂学到的理论知识，获得实际测量工作的初步经验和基本技能，进一步掌握测量仪器的操作方法，提高计算和绘图能力，对测绘小区域大比例尺地形图的全过程有一个全面和系统的认识，会认识地形图，能够根据给定的地形图在实际中寻找到图上所示的点，并在实习的过程中增强其独立工作与团队协作意识，为今后解决实际工作中的有关测量问题打下坚实的基础。
学生通过本次实习应达到如下要求：1.掌握经纬仪、视距尺等测量仪器的操作方法;2.掌握地形测图的基本方法，能够具有初步测绘小区域大比例尺地形图的工作能力;3.能够根据给定的地形图在实际中寻找到图上所示的点;4.各小组分工明确、通过合作完成测量任务，增强独立工作能力与团队协作意识。
二、实习任务及内容：（一）小区域大比例尺地形图的测绘：1.测区：湖北省武汉市江夏区龙泉山地球科学学院011081班测绘区域2.任务：通过____天的地形图测绘实习，每小组要取得____个左右的测点数据，并根据得到的数据完成一幅比例尺1：10，等高距2m 的20cm____20cm的地形图。
3.内容：校正仪器（经纬仪），工具及用品的准备（包括测量记录计算手簿、2H绘图铅笔、三棱尺、半圆仪、图板、胶带等基本物品）;按照使测绘更加方便、有效、快捷的原则，根据测区位置，在图板上布设控制点;过程：为期____天的测绘实习是在江夏区的龙泉山进行。
这里的山算不得山，站在这山测那山，高差不过几米，地形图居然可以用等高距为____米的等高线来描绘。
山上的植物只有三种枯草、高矮不同的树和最难缠的荆棘。
对于我们的测绘而言，草是极具积极作用的，它们可以为我们的休息提供软垫。
而树具有极强的阻挡视线的作用，需要强调的是，这里的手机信号也受到树儿们的强烈阻挡，以致于山间回荡着彼此声嘶力竭的呼喊。
至于万人的荆棘，它不仅刮坏了弟兄们的衣服裤子，划伤了同志们的手，还严重阻挡我们前进的道路。
测量学 视距测量教学文案
视距丝
n m
十字丝
1．视线水平时的水平距离和高差公式
d
fδ
M
11
l
v N
n′
n
p
F m′
m
i
n
12
l
13
m
14
h
B
D
A
m Fn∽ MFN d f lp
d f l p
Ddf
f l p
surveying
4
令K f,
p
D f l f
p
c f 则有
DKlc
式中 K——视距乘常数，通常K=100；
HBHAhAB 2
surveying
7
视线倾斜时水平距离的计算公式为：
DKcl o2s
视线倾斜时高差的计算公式为：
h1Ksl in2iv
2
surveying
8
例题：
9
如上图，在A点量取经纬仪高度i=1.400m，望远镜照准B 点标尺，中丝、上丝、下丝读数分别为v=1.400m，
b=1.242m，a=1.558m，α=3°27 ,试求A、B两点间的水
1、变频法 2、相位法 3、干涉法 4、脉冲法
四、光电测距仪及其使用（常用短程红外光电测距仪）18
包括主机、电池和反射镜，与光学经纬仪 或电子经纬仪一起使用。
望远镜 液晶显示 操作键
装电池
反射棱镜
19
将主机发射的调制光信号经反射镜反射又回到主机接收。
单棱镜
三棱镜
注意：
距离近时用 单棱镜；当 距离远时， 为保证接收 信号的强度， 采用多棱镜。
1.555
置 2.00 95 17 36 -5 17 36 88.24 -8.18 -8.73 +36.64
用经纬仪测量视距及高差、高度的原理步骤及方法和实例
用经纬仪测量视距及高差、高度的原理步骤及方法和实例一、三脚架架设操作步骤及方法1、架设前，先把三脚架的三条腿拉出张开，三脚架的高度和测量者的下巴高度相等，然后钮紧。
2、对准被测物的方向，将三脚架有前支架支在标桩前向两脚处（约50cm），再把后两脚左右分开，使支架底盘中点能对准地面上的标桩，并尽量让三脚架的底座大概水平，然后将两脚支好。
3、三脚架架好后，打开经纬仪箱，左手抓住仪器支架，右手托住仪器底部，放在三脚架上，并使仪器架底座的方向与三脚架座的方向一致，旋上下面的旋钮。
（注意：未旋上旋钮前，左手不能松开仪器）1、经纬仪对中时，双手握住三脚架两面左右支架，前后左右移动，目光通过光学对中器（可以向外拉或旋转，来调节清楚）寻找中心桩，（可将脚放在中心桩处）进行对中。
(中心桩在前向前移动，中心桩在后向后移动，中心桩在左向右移动，中心桩在右向左移动。
)2、光学对中器对准中心桩后，将三个支架用脚轻踩一下。
三、经纬仪整平的操作步骤及方法12、粗整平：用微调整三角支架升降使仪器圆水准器的水泡调至居中；方法：可用精整平的方法，用长条水准管两次来调整圆水准器的水泡。
调整水平泡的技巧：如果水泡在水准器中心的左边，则三脚架螺旋逆时针转，如果在右边，则顺时针转。
法来调节。
3、精整平：精调调整仪器三脚螺旋旋钮，使横向水准管的水泡居中。
精调的方法：第一步，仪器支架与前面两个三脚螺旋旋钮调致平行后，用两手同时向内或向外慢慢旋转前面两个三脚螺旋旋钮，使水准管水泡调到中央；第二步，把仪器旋转90度。
使仪器支架与第三个三脚螺旋旋钮在一直线上，调整第三个三脚螺旋旋钮，向内或向外慢慢旋转，使水准管水泡调到中央，以上二步骤反复进行，直至横向水准管的水泡全部居中为止。
四、测量视距1、对中、整平以后，把望远镜对向被测目标，旋转目镜调焦手轮（靠近眼的黑旋钮），使十字线清晰。
2、把望远镜上的光学瞄准器准星大致对准被测点，转动望远镜上望远镜调焦手轮（远离眼的银色旋钮）使被测点使远处测量物最清晰，并在十字线附近。
《工程测量技术》课间实训报告(支刚)
β左=
⑷将仪器转至位置，照准目标，读取读数记入手簿。
⑸转动照准部，照准目标，读取读数，计入手簿。计算下半测回角值：
β右=
对于DJ6光学经纬仪，上、下半测回值相差不超过时，取作为一测回的观测结果。否则应重测。
3.在实际观测中，当精度要求较高时，为减小度盘的影响，往往需要观测多个测回，那么在每测回的起始方向的读数应按递增。例如n=3时，各测回的起始读数应等于或略大于、、。
三等水准测量每一测站的观测顺序：
（1）后视水准尺黑面，使圆水准器气泡居中，读取、丝读数，转动微倾螺旋，使符合水准气泡居中，读取丝读数。
（2）前视水准尺黑面，读取、丝读数，转动微倾螺旋，使符合水准气泡居中，读取丝读数。
（3）前视水准尺面，转动微倾螺旋，使符合水准气泡居中，读取丝读数；
（4）后视水准尺面，转动微顿螺旋，使符合水准气泡居中，读取丝读数。
2
后
前
后-前
3
后
前
后-前
4
后
前
后-前
校核
∑[(3)+(8)]-∑[(6)+(7)]=
∑[(15)+(16)]=
总视距：∑[(9)+(10)]=
注：K为尺常数，如：K=4.787m，K=4.687m。
四、实训总结（知识、技能、态度认识，100字以上）
实
日期：天气： 组别：
姓名：学号：仪器编号： 实训成绩：
高程(m)
备注
1
2
3
4
5
∑
五、结合实训过程，回答下述问题
1．什么是高差闭合差，写出不同水准路线形式的高差闭合差计算公式。
测量第04章 距离测量与直线定向习题
第四章 距离测量与直线定向单选题1、距离丈量的结果是求得两点间的（ B ）。
A.斜线距离B.水平距离C.折线距离D.坐标差值2、用钢尺进行一般方法量距，其测量精度一般能达到（ C ）。
A.1/10—1/50B.1/200—1/300 C 1/1000—1/5000 D.1/10000—1/400003、在测量学中，距离测量的常用方法有钢尺量距、电磁波测距和（ A ）测距。
A.普通视距法B.经纬仪法C.水准仪法D.罗盘仪法4、为方便钢尺量距工作，有时要将直线分成几段进行丈量，这种把多根标杆标定在直线上的工作，称为（ B ）。
A.定向B.定线C.定段D.定标5、用钢尺采用一般方法测设水平距离时，通常（ D ）。
A.用检定过的钢尺丈量B.需要加尺长改正、温度改正和高差改正C.需要先定出一点，然后进行归化D.不需要加尺长改正、温度改正和高差改正6、在距离丈量中衡量精度的方法是用（ B ）。
A.往返较差B.相对误差C.闭合差D.中误差7、往返丈量一段距离，均D =184.480m ，往返距离之差为+0.04m ，问其精度为（ D ）。
A.0.00022B.4/18448C.2.2×10-4D.1/46128、某段距离丈量的平均值为100m ，其往返较差为+4mm ，其相对误差为（ A ）。
A.1/25000B.1/25C.1/2500D.1/2509、某段距离的平均值为100 m ，其往返较差为+20mm 。
则相对误差为（ C ）。
A.0.02/100B.0.002C.1/5000D.2/20010、往返丈量直线AB 的长度为：AB D =126.72m ，BA D =126.76m ，其相对误差为（ A ）。
A.K=1/3100B.K=1/3500C.K=0.000315D.K=0.0031511、对一距离进行往、返丈量，其值分别为72.365m 和72.353m ，则其相对误差为（ A ）。
