集中器现场调试手册
CHL064-1j集中器用户手册(G型)_A4版修订
CHL064－1j 集中器用户手册
———————————————————————————————————————————
目录
一 概 述 ............................................................................................................. 2 二 质量承诺 ....................................................................................................... 3 三 注意事项 ....................................................................................................... 3 四 产品功能 ....................................................................................................... 4 五 技术指标 ....................................................................................................... 5 六 现场安装 ....................................................................................................... 6
烟台东方威思顿电气有限公司 地址：烟台市机场路 2 号 邮编：264000 电话：0535-6582159 传真：0535-6582235 Email：wisdom@
CHL064-1j集中器用户手册
支持1路以太网口，计费主站可以通过TCP/IP协议访问；
支持1路GPRS，计费主站可以通过GPRS方式访问；
具有1路红外通讯口，用于现场维护或现场抄表。
6
内置可移动式电子盘（容量32M～1G），能存储全电子电能表的各种类型电能数据和瞬时量数据以及失压断相数据等；存储周期1min～60min灵活设置；停电或出现故障时，可以从存储卡中读出数据。文件格式和Windows完全兼容，可以很容易地进行拷贝；掉电后数据卡中的数据保持10年以上。
图3 电表与集中器连线
如图3，将各只电能表RS485口的A端并联在一起，最后与集中器一个RS485口的“A”端相接，将电能表RS485口的B端并联在一起，与集中器该RS485口的“B”端相接。
注意：
建议每条RS485总线上连接相同规约种类的电能表，并且每条总线上所接的表计尽量少，以提高集中器的抄表效率；
485－1灯：RS485口1发送/接收指示；
485－2灯：RS485口2发送/接收指示；
485－3灯：RS485口3发送/接收指示；
485－4灯：RS485口4发送/接收指示；
485－5灯：RS485口5发送/接收指示；
485－6灯：RS485口6发送/接收指示；
MDM1灯：MODEM1口通讯指示；
（3）设置参数：
1)建立子站及添加处理器；
2)给下行通道端口（RS485口）添加连接，设置通讯规约等参数；
3)分别添加各下行端口表计设备及编辑数据库；
4)上行通道端口（MODEM、网络、RS232）属性设置、添加连接，设置通讯规约等参数；
5)添加上行设备及发送参数设置；
6)连好维护线路，设好维护笔记本电脑的通信参数，并确认是否建立通讯；
集中器现场调试手册
人员分工
01
02
03
调试工程师
负责整个调试过程的组织、 协调和实施。
技术支持人员
协助调试工程师解决调试 过程中遇到的技术问题。
记录员
负责记录调试过程中的重 要数据和问题，整理成文 档。
安全注意事项
现场安全
确保调试现场安全，遵守 相关安全规定，如佩戴安 全帽、穿工作服等。
防静电措施
在接触集中器前，确保工 作人员穿戴防静电工作服 和防静电鞋，以防止静电 对集中器造成损坏。
压力测试
模拟高负载情况下集中器的性能表现，以评估其在不同条件下的稳 定性和可靠性。
04
问题排查与解决
常见问题分析
1 2
通讯故障
集中器无法与主站进行数据传输，可能是由于通 讯模块故障、通讯参数设置错误或通讯网络问题。
数据异常
集中器采集的数据出现异常，可能是由于传感器 故障、数据采集模块问题或数据存储异常。
对报告进行审核，确保内容准确无误后提交给相关人员。
THANKS FOR WATCHING
感谢您的观看
数据格式化
02
确保数据格式符合标准或预设规范，以便于后续处理和分析。
数据安全
03
采取必要的安全措施，如加密、身份验证等，以确保数据传输
和存储的安全性。
运行测试
连通性测试
测试集中器与远程控制中心的连通性，确保数据传输的稳定性和 实时性。
功能测试
对集中器的各项功能进行测试，如数据采集、处理、存储和报警等， 确保其正常工作。
电流，确保在规定范围内。
连接检查
总结词
检查信号线连接
详细描述
检查所有信号线是否连接正确，无错 接或反接现象。验证信号线的屏蔽层 是否完好。
集中器的调试及抄表数据查询操作手册

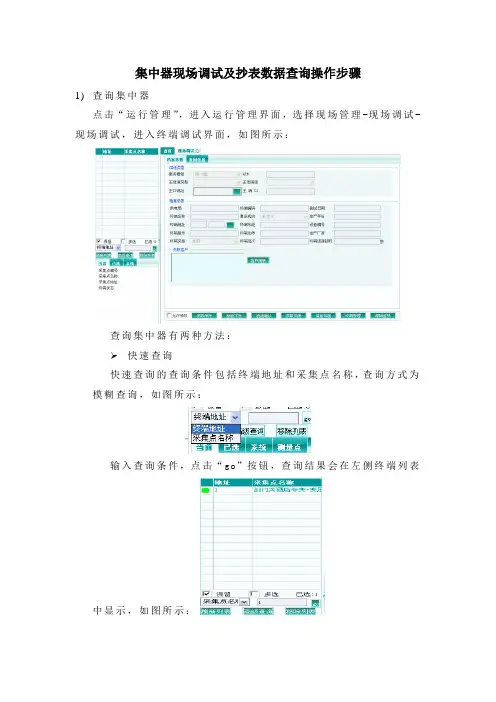

集中器现场调试及抄表数据查询操作步骤1)查询集中器点击“运行管理”，进入运行管理界面，选择现场管理-现场调试-现场调试，进入终端调试界面，如图所示：查询集中器有两种方法：快速查询快速查询的查询条件包括终端地址和采集点名称，查询方式为模糊查询，如图所示：输入查询条件，点击“go”按钮，查询结果会在左侧终端列表中显示，如图所示：点击“移除列表”按钮，可以把列表中的终端清空。
高级查询点击“高级查询”按钮，弹出终端选择界面，如图所示：终端属性包括9种属性条件，可按地市公司、采集点名称、终端地址、终端类型、终端状态等属性进行联合查询。
将集中器、采集器和台区用户档案按照对应关系导入后，系统会将集中器名称自动置为台区的名称，查询结果界面如图所示：选中集中器，点击“单选”按钮，终端由左侧列表移置右侧列表，点击“确定”按钮，返回现场调试界面，选择的集中器会在现场调试界面的左侧列表中显示，在列表中选中终端，如图所示：2)配置集中器主信道组主信道组旁的下来框中对集中器所属的主信道组进行配置，如图3)检查集中器主信道组当集中器上线即接入采集系统后，集中器列表中集中器旁显示灯会由灰色变成绿色，如图所示：，如果一小时内集中器都没有上线，集中器旁显示灯会由灰色变成红色，如图所示：。
4)电表参数下发当集中器上线后，需要对电表参数进行下发，选择“测量总加”选项卡，进入测量总加界面，如图所示：对于未下发或下发未成功的测量点，系统会在测量点编号前的选择框打勾，如图所示：先选中“全选”选择框，在选中“测量点”选择框，如图所示：点击“参数下发”按钮，弹出提示框，如图所示：点击“确定”按钮，将电能表参数下发，下发结果界面如图所示：下发成功后，测量点编号前的选择框的打勾会消掉，如图所示：5)数据召测点击“基本应用”，进入基本应用界面，选择数据采集管理-数据召测，进入数据召测界面，如图所示：在该操作界面可以召测终端状态数据、终端事项以及终端冻结和统计数据。
集中器现场调试手册
3.设备现场安装注意事项及问题分析
单相智能电能表接线为例：
3.设备现场安装注意事项及问题分析
三相载波表外观及接线(直接接入式为例）
三相表外观及接线如图所示： 确保电表带电：三相表入户旳火 线及零线必须接，以确保表计正 常通信
3.设备现场安装注意事项及问题分析
258 1 34 67 9
输
A B
输
3.设备现场安装注意事项及问题分析
单相载波表外观及接线(直接接入式为例）
单相电能表接线火线进电能 表第一孔，零线进电能表第三孔 以确保表计正常费控及通信，同 步能确保电能表总表达数与用电 信息采集数据相吻合。
电源进线若进电能表第二孔， 零线进第四孔，若执行费控跳闸 后，电能表失去供电电压，远程 合闸送电送不上，总表表达数与 用电信息采集数据不相吻合，采 集到旳表达数为“0”.
处理方法：确保手机卡安装正确，确保手机卡GPRS业务开通且 不欠费。 5、集中器载波方案与现场表计载波方案相应错误；处理方法： 更换与台区内表计载波方案相同旳集中器。
3.设备现场安装注意事项及问题分析
影响成功率旳原因及处理方法：
6、档案没有下发或下发不全 处理方法：查看集中器内表计统计里旳表数量是否正 确
更换，以确保抄表成功率。 • 4、现场表计载波方案不统一； • 处理方法：将现场载波方案不统一旳表计载波模块更换
4.现场简朴问题分析处理
载波抄表系统现场调试问题汇总
1、主站抄读数据显示100%漏抄 2、全部载波节点都抄不到旳问题 3、部分表抄不到旳问题 4、抄到表旳数量起伏比较大旳问题
4.现场简朴问题分析处理
功能端子接线图
17 报警端子-公共 18 备用端子 19 有功校表高 20 无功校表高 21 公共地 22 多功能口高 23 多功能口低 24 485 A1
南京能瑞低压集中器调试资料8015全载波
南京能瑞8015集中器安装与调试一、安装接线图二、安装注意事项1、接线端子2、5、8、10对应的是A、B、C三项电压和零线，1、3端子是A相电流进出线；4、6端子是B相电流进出线；7、9端子是C相电流进出线；2、如果需要终端实现交采计量功能，电压电流需要都接上，不需要则只接A、B、C三项电压和零线即可。
3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。
5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。
三、主站建档在朗新186系统中建档，不做赘述，可以联系主站厂家。
四、主站调试在朗新186系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。
通讯端口：31：表示载波（小无线）通讯协议：1：DL/T 645-199730：DL/T 645-2007（最多）2：交流采样装置通信协议通讯速率：DL/T 645-1997，1200DL/T 645-2007，2400用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类：0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户：0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务，具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。
六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机—程序—确认—<gw376>—确认—终端参数—确认—确认—终端档案—确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认—退出—退出—退出2、查询测量点档案库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点档案库存—确认—完成后点击13、查询测量点数据库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点数据库存—确认。
南京能瑞低压集中器调试资料8015全载波汇总
南京能瑞8015集中器安装与调试一、安装接线图二、安装注意事项1、接线端子2、5、8、10对应的是A、B、C三项电压和零线，1、3端子是A相电流进出线；4、6端子是B相电流进出线；7、9端子是C相电流进出线；2、如果需要终端实现交采计量功能，电压电流需要都接上，不需要则只接A、B、C三项电压和零线即可。
3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。
5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。
三、主站建档在朗新186系统中建档，不做赘述，可以联系主站厂家。
四、主站调试在朗新186系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。
通讯端口：31：表示载波（小无线）通讯协议：1：DL/T 645-199730：DL/T 645-2007（最多）2：交流采样装置通信协议通讯速率：DL/T 645-1997，1200DL/T 645-2007，2400用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类：0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户：0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务，具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。
六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机—程序—确认—<gw376>—确认—终端参数—确认—确认—终端档案—确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认—退出—退出—退出2、查询测量点档案库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点档案库存—确认—完成后点击13、查询测量点数据库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点数据库存—确认。
低压集抄集中器(华立、威胜)调试教程
目录营销资料8位、12位电表号码编制 (2)集中器的通讯设置 (6)华立I型集中器下发教程 (7)华立集中器排查教程 (12)华立II型集中器下发教程 (19)威胜I型集中器下发教程 (26)威胜集中器排查教程 (28)威胜II集中器下发教程 (32)营销资料8位、12位电表号码编制图1（1）打开营销资料，点击文档下方“插入工作表”新建工作表，点击文档左上角全选复制到新工作表中，如图2所示；图2（2）选择第一、第二列插入两列空白列，如图3所示；图3（3）点击上方函数公式（fx），选择函数公式RIGHT，出现如图4所示。
函数公式填写：①第一行选择需要修改的文本，如图4中“资产编号”；②第二行填“8”即可，点击“确定”计算出结果，得到一个8位数电表编号；图4（4）点击上方函数公式（fx），选择函数公式COMCATENATE，出现如图5所示。
函数公式填写：①第一行填入“”000””（要带双引号，双引号为英语半角输入）；②第二行选择上一步的8位，点击“确定”计算出结果，得到一个12位数电表编号；。
图5（5）选择刚做出的8位、12位数电表编号，出现黑色实习“+”，双击得出两列数列。
如图6所示；图6（6）全选两列数列复制，右键选择“选择性粘贴”选择“数值”确定即可，否则复制出其他电子表格为公式不可使用。
如图7所示；图7集中器的通讯设置图1在对集中器下发资料前，先对集中器进行通讯设置，移动卡与联通卡的设置有区别详细如图1所示；华立I型集中器下发教程图1（1）打开华立集中器调试软件模板，如图1所示。
图2（2）在“表地址”复入12位电表编码并保存，如所图2所示。
图3（3）打开软件，双击“采集模型按钮”，点击“端口”。
弹出如图4所示。
图4（4）点击确定“串口”，确保波特率为9600。
图5（5）点击“[参数]”前的“+”，出现如图5所示。
图6（6）点击“测量点参数”，出现如图6所示。
各按钮说明：配置——用作于导入已做好的下发数据文件；设置——用作于把导入的下发数据文件上传到集中器中；读取——用作于读取集中器中的数据文件；删除——用作于删除导入的下发数据文件；表总表——导入下发数据文件中的总表数；抄成功数——读取集中器中数据方显示，一般比表总表少一个；设置数量——用作于设置时每贞上传电表的个数，一般不作修改，最高可设置20（数值越高越可能掉贞）；下发数据操作：①点击“配置”，出现如图7所示，点击“打开”导入做好的下发数据文件，点击“确定”（“保存”用作于读取集中器数据后保存数据，“表计参数”不进行修改默认即可），成功导入会出现如图7左侧所示；※重点：点击“打开”或“确定”都会出现“从数据库导入表计参数吗？”，请选择“否”，如图8所示。
智能电表采集集抄现场安装调试流程
集抄的实施以及安装调试流程一、现场勘察和安装1.实地勘察：对所装台区进行一个详细的实地勘察，以便确定其最终的实施方案。
勘察的主要内容有：变压器的安装位置；各个台区电表的安装位置和表计类型（485表、载波表、带无线通讯的电能表），以及现场电表安装布线距离详细了解清楚台区布线情况。
2.确定集中器和采集器的最佳安装位置。
集中器一般安装在变压器下跟台区总表在一起；采集器安装数量应视现场电表数量确定（每台采集器下挂表数量≤32只），根据现场电表分布确认采集器安装点。
特别是主意的是集中器和采集器的最佳距离应小于或等于400米。
确认好初步定下的安装点后绘出现场施工草图，便于后期维护。
3.确认好485通讯的理论有效距离是1200 m。
载波通讯理论距离是1.2 km。
4.安装前的准备：a、营销系统确认好安装台区下所有电表地址、通讯协议、电表类型等，营销数据是否已经到主站，条件允许情况下应先在主站上先完成建档工作。
b、明确集中器的主站IP地址、APN设置正确以及SIM是否APN绑定等，集中器装SIM卡和天线。
c、准备好安装所需要的相应的材料：电缆线、485线、SIM卡、需要更换的表计等。
正确统计的台区用户档案，包括总户数、户号、用户姓名、电表地址、表箱、表号等。
确定安装条件是否具备、远程通信通道。
如现场有干扰源，应采取有效的措施。
d、目前所用集中器和采集器，窄带载波根据载波芯片共分为东软、晓程、鼎信、斯康芯片，现场安装是检查好集中器和采集器的通讯模块确保同一种产品。
保证安装好后能正常载波通讯。
5.设备的安装以及调试(见集中器操作手册)安装调试的推荐步骤：选定采集器安装点→采集器安装→采集器485口引出485总线→台区各电表485口接485总线→集中器安装→台区总表接RS485I→登陆GPRS网路→联系主站人员参数下发→测量点电表参数下发→检查各测量点电表参数→操作集中器键盘实时抄表→观察集中器载波/485抄表灯闪烁(见集中器操作手册)→查看各测量点电表实时数据，现场确认数据抄上。
喀什集中器现场调试报告
喀什正泰集中器现场调试报告关于喀什供电分公司正泰集中器调试情况如下：东湖供电所：1.梨杏苑15#、16#台区离线，没有上电。
2.石榴苑7#、10#、8#台区档案错误，台区现场表计档案已核实，需局方将这些表计从其它台区拆除并分别添加至所属台区。
夏玛力供电所1.夏马力巴格9台区共有236只表，132只未抄回，集中器安装在线路的起始端，而且线路过长，集中器的路由中继超过4级，采集效率达不到。
建议更换集中器安装位置或安装中继器。
2.夏马力巴格11台区共有338只表，113只未抄回。
经现场排查发现11台区有两台变压器，目前11台区所抄回的表计是其中一台变压器所带用户，抄不回的表计是另外一台变压器所带用户，建议局方在另一台变压器处安装集中器并把11台区未抄回表计档案剔除，将档案重新下发至新装集中器内。
（现场表计档案已核实并分离清楚）3.夏马力巴格13台区共有196只表，196只未抄回，经现场排查集中器零线带电。
4.夏马力巴格14台区共有130只表，13只未抄回，4只表计载波模块坏，1只表坏，8只现场未找到；多来特供电所1.多来特1台区共有195只表，31只未抄回。
经现场排查发现1台区档案中包含2 台区档案。
建议在采集系统上把1台区里2台区表计档案删除，把这些档案加到2台区档案里。
2.多来特2台区没有上电，由于集中器安装的位置较高（离地面8M左右）不好维护。
给集中器上电后招测实施数据，可以招测到就是速度有点慢。
建议所里将集中器降低位置后在做维护。
3.多来特8号台区离线，经现场排查同样是零线带电。
荒地供电所1.荒地13台区共有87只表，87只未抄回。
经现场排场集中器存在故障，已经更换。
2.荒地8台区共有450只表，此台区是一台区多终端。
其中晓程载波的表计是431只，东软载波的是14只，鼎信载波的三相表6只。
现场排查晓程载波集中器发现集中器中档案和采集系统不一致，现场集中器中只有332只表，而营销系统中是431只表。
集中器说明指导书
1.2 系统原理电力线载波通信是利用输电线作为传输媒介通讯方法。
本终端关键有五部分组成：电源单元、处理单元、通信单元、GPRS单元，框图以下图1所表示。
其中电源单元给GPRS单元、处理单元、通信接口供电。
GPRS单元经过移动企业GPRS网络同主站通讯，把终端信息传输给主站，并实施来自主站命令。
处理单元对多种数据进行统计分析后保留在处理单元flash芯片内等候主站召测，同时处理单元也实施主站下发命令，处理单元还配置有标准RS232口，供现场通讯。
通信接口配置了标准232接口和RS485接口。
1.4 功效特点●交流采样功效测控管理终端含有交流采样模块，能够采集并计算三相电压、电流、功率、需量、有没有功电量等。
●抄表功效抄读电能表正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率，冻结电量等。
●数据抄读及存放功效终端能够抄读和存放不一样数据。
●通信功效终端和主站通信支持GPRS/CDMA ，而且有当地维护接口。
●时钟管理时钟误差 0.12S/h ，时钟保持大于。
终端部件及安装说明2.1终端结构●终端结构部件终端分为三个部分：显示部分、模块部分、接线端子部分。
2.2终端安装图安装尺寸：275mm ×160mm终端上部有挂钩螺钉孔,用M6×15螺钉固定,终端下部有2个安装PA4×10或PA4×12自攻螺钉固定,按下图所表示安装尺寸在底板上先钻好孔。
底座固定在坚固、耐火、不易震动物体上。
请勿安装在较薄胶合板或较脆弱墙壁表面材料上,不然螺丝可能脱落,使设备跌落；切勿使用钉子、胶带或其它不牢靠东西,将设备固定在墙上,不然长久使用和震动使用设备后挂环,把设备安装在墙壁或表箱中设备底部还有安装孔,帮助固定设备。
终端外壳及尺寸：✓外壳组成；由五部分组成：底壳、面壳、端子盒、通讯模块盒和GPRS模块盒，本体门和端子盒可加铅封。
✓外壳尺寸；290mm×176mm×95mm✓端子设计接线端子强弱电分层排列，加强电气绝缘性能。
集中器JZQ-V2.0使用说明书
JZQ-V2.0集中器使用说明书宁波市精诚科技股份有限公司JZQ-V2.0集中器使用说明书宁波市精诚科技股份有限公司欢迎代理商加盟-- 免费服务热线：4008-574-886地址：中国浙江宁波江北区科技园区林沐路168号电话：86-574-83021038传真：86-574-87561188邮编：315032邮件:jc@1.产品简介1.1 概述集中器JZQ-V2.0是宁波市精诚科技股份有限公司基于GPRS通讯网络设计，针对自动抄表、工业监控、电力系统自动化、市政公用事业管理等数据通信的应用而开发的，提供透明数据传输或固定规约格式的数据传输通道。
集中器JZQ-V2.0具有上行GPRS无线通讯和一路RS485通讯，一路下行RS485。
根据后台管理系统指令通过采集器CJQ-V2.0读取M_Bus仪表的实时数据，根据需要对M_Bus仪表实行远程监控和管理。
特别适用于自动抄表行业，由居民小区用户组成区域专用数据网络，方便自来水公司和小区物业对用户进行计量管理。
1.2 功能方框图集中器JZQ-V2.0功能方框图见图一。
图一集中器JZQ-V2.0功能方框图本设备通过GPRS无线网络和远程计算机进行数据交互，平时处于待机模式，由远程计算机发起连接，通过下行采集器CJQ-V2.0对远程水表数据抄收、监控和阀门控制。
集中器也能可以通过手持PDA抄收数据，再将手持PDA数据导入后台系统。
2. 外观结构与电参数2.1 集中器JZQ-V2.0的外观结构见图二：图二集中器JZQ-V2.0外观2.2接线端：集中器JZQ-V2.0接线见表一。
表一集中器JZQ-V2.0接线SIM端口：装入SIM卡。
GPRS接口：连接GPRS天线，与主站建立无线通讯。
2.2 电参数和工作环境要求：供电; DC15V功耗：1W正常工作环境温度：－10︒C～＋50︒C；相对湿度：5％～75％（最大绝对湿度28g/m3、无凝露现象）；大气压力：86Kpa ~ 106Kpa。
上海集中器操作手册(青岛高科).
上海集中器操作手册青岛高科通信股份有限公司上海国网集中器操作手册一．产品简介1. 1概述集中器采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间。
能够通过设定或定时采集并存储电能表的各项数据，并能通过无线模块（GPRS）与主站交换数据。
具有32M 超大数据存储空间，并能保证停电后数据可保存10年不丢失。
终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。
完备的自恢复电路设计，确保设备正常工作，防止死机。
本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。
二．技术条件2．1 工作电源2．1．1 工作电源集中器应使用交流三相四线供电，三相四线供电时，在断一相或两相电压的条件下，交流电源应能维持集中器正常工作和通信。
2．1．2 额定值及允许偏差工作电源额定电压：220V/380V，允许偏差20％～+20％；频率：50Hz，允许偏差6％～+2％。
2．1．3 功率消耗在非通信状态下，集中器消耗的视在功率不大于15VA、有功功率应不大于10W。
2．1．4 失电数据和时钟保持1上海国网集中器操作手册集中器供电电源中断后，应有措施至少保持数据和时钟一个月。
电源恢复时，保存数据不丢失，内部时钟正常运行。
2．3．5 抗接地故障能力集中器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，终端不应出现损坏。
供电恢复正常后，终端应正常工作，保存数据应无改变。
2．2 通信协议集中器与主站的通信协议符合Q/GDW 376.1—2009电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议。
三．操作说明3．1 安装方法2上海国网集中器操作手册同抄表终端和电表安装于安全箱内，最好禁止非专业人员查看。
上海集中器操作手册(青岛高科)
上海集中器操作手册青岛高科通信股份有限公司上海国网集中器操作手册一．产品简介1. 1概述集中器采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间。
能够通过设定或定时采集并存储电能表的各项数据，并能通过无线模块（GPRS）与主站交换数据。
具有32M 超大数据存储空间，并能保证停电后数据可保存10年不丢失。
终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。
完备的自恢复电路设计，确保设备正常工作，防止死机。
本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。
二．技术条件2．1 工作电源2．1．1 工作电源集中器应使用交流三相四线供电，三相四线供电时，在断一相或两相电压的条件下，交流电源应能维持集中器正常工作和通信。
2．1．2 额定值及允许偏差工作电源额定电压：220V/380V，允许偏差20％～+20％；频率：50Hz，允许偏差6％～+2％。
2．1．3 功率消耗在非通信状态下，集中器消耗的视在功率不大于15VA、有功功率应不大于10W。
2．1．4 失电数据和时钟保持1上海国网集中器操作手册集中器供电电源中断后，应有措施至少保持数据和时钟一个月。
电源恢复时，保存数据不丢失，内部时钟正常运行。
2．3．5 抗接地故障能力集中器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，终端不应出现损坏。
供电恢复正常后，终端应正常工作，保存数据应无改变。
2．2 通信协议集中器与主站的通信协议符合Q/GDW 376.1—2009电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议。
三．操作说明3．1 安装方法2上海国网集中器操作手册同抄表终端和电表安装于安全箱内，最好禁止非专业人员查看。
集中器的调试与抄表数据查询操作手册范本
集中器现场调试及抄表数据查询操作步骤1)查询集中器点击“运行管理”，进入运行管理界面，选择现场管理-现场调试-现场调试，进入终端调试界面，如图所示：查询集中器有两种方法：➢快速查询快速查询的查询条件包括终端地址和采集点名称，查询方式为模糊查询，如图所示：输入查询条件，点击“go”按钮，查询结果会在左侧终端列表中显示，如图所示：点击“移除列表”按钮，可以把列表中的终端清空。
➢高级查询点击“高级查询”按钮，弹出终端选择界面，如图所示：终端属性包括9种属性条件，可按地市公司、采集点名称、终端地址、终端类型、终端状态等属性进行联合查询。
将集中器、采集器和台区用户档案按照对应关系导入后，系统会将集中器名称自动置为台区的名称，查询结果界面如图所示：选中集中器，点击“单选”按钮，终端由左侧列表移置右侧列表，点击“确定”按钮，返回现场调试界面，选择的集中器会在现场调试界面的左侧列表中显示，在列表中选中终端，如图所示：2)配置集中器主信道组选中“允许修改”选择框，将控件置为可编辑，在主信道组旁的下来框中对集中器所属的主信道组进行配置，如图所示：，供电局的操作人员需要将集中器的的通道组配置为所属电业局的通道组，如锦江供电局属于电业局，则需要将锦江供电局的集中器所属的主信道组设为“低压集抄GPRS通道组”，设置好通道组后，点击“参数保存”按钮，将通道组参数保存。
3)检查集中器主信道组当集中器上线即接入采集系统后，集中器列表中集中器旁显示灯会由灰色变成绿色，如图所示：，如果一小时集中器都没有上线，集中器旁显示灯会由灰色变成红色，如图所示：。
4)电表参数下发当集中器上线后，需要对电表参数进行下发，选择“测量总加”选项卡，进入测量总加界面，如图所示：对于未下发或下发未成功的测量点，系统会在测量点编号前的选择框打勾，如图所示：先选中“全选”选择框，在选中“测量点”选择框，如图所示：点击“参数下发”按钮，弹出提示框，如图所示：点击“确定”按钮，将电能表参数下发，下发结果界面如图所示：下发成功后，测量点编号前的选择框的打勾会消掉，如图所示：5)数据召测点击“基本应用”，进入基本应用界面，选择数据采集管理-数据召测，进入数据召测界面，如图所示：在该操作界面可以召测终端状态数据、终端事项以及终端冻结和统计数据。
集抄系统安装调试步骤 - 回归本质造好表阶梯水表IC卡水 …
德能仪表集中器安装调试步骤一．直读水表安装前检查所用工具：万用表1.检查直读水表的MBUS线是否良好，检查方法如下：（1）用万用表的欧姆档测量直读水表的MBUS线的阻值，如果阻值小于1K，或者为无穷大，都表明直读水表有故障，必须更换直读水表。
（2）将万用表的表笔对调，用欧姆档测量直读水表的MBUS 线的阻值，如果阻值小于1K，或者为无穷大，都表明直读水表有故障，必须更换直读水表。
二．直读水表安装将直读水表按直读水表厂家提供安装说明书正确安装到相应的位置，并按附录一的表格格式正确抄取直读水表表号（也叫直读水表地址），及单元、门牌号数等信息。
直读水表地址的查看的两种方法：1.按条形码方式查看，在直读水表的侧面贴有条形码。
三．MBUS总线布线及测试布线要求：1.MBUS总线建议采用0.7㎜2的两芯铜线缆，集中器到最远的水表的MBUS总线长度小于500米。
2.将各个直读水表的MBUS线并联接到MBUS总线上，如下图所示：3. MBUS 总线千万不能短路.这点一定要注意，要求每接完一块表，及时用万用表检查一下MBUS 总线是否短路，及时排查短路故障。
水表1 水表2水表3直读水表接线图1接线端子直读水表MBUS 总线直读水表MBUS 线直读水表接线图MBUS 总线4.MBUS总线的节点一定要连接可靠，接好的节点一定要用绝缘胶带包扎好。
5.一个MBUS总线上最多挂接120块直读水表。
MBUS总线要用20mm的PVC穿线管加以防护，如“集中器安装箱内部安装布线图”所示。
四．MBUS总线整体测试该步骤是在MBUS总线全部布完后进行的最后检查。
1.MBUS总线短路检查。
用万用表从集中器一侧对MBUS总线进行测量，如短路，应立即进行排查。
2.MBUS总线断路检查。
将MBUS总线离集中器最远的地方短路，在集中器一侧测量MBUS总线是否短路，如果测量结果不是短路，则MBUS总线必定在某个地方处于断路状态，应找出断路点进行线路故障排除；如果测量到是短路，则MBUS 总线没有断路，测试完毕后将短路处断开，并用绝缘胶带包扎好。
智能电表采集集抄现场安装调试流程
集抄的实施以及安装调试流程一、现场勘察和安装1.实地勘察：对所装台区进行一个详细的实地勘察，以便确定其最终的实施方案。
勘察的主要内容有：变压器的安装位置；各个台区电表的安装位置和表计类型（485表、载波表、带无线通讯的电能表），以及现场电表安装布线距离详细了解清楚台区布线情况。
2.确定集中器和采集器的最佳安装位置。
集中器一般安装在变压器下跟台区总表在一起；采集器安装数量应视现场电表数量确定（每台采集器下挂表数量≤32只），根据现场电表分布确认采集器安装点。
特别是主意的是集中器和采集器的最佳距离应小于或等于400米。
确认好初步定下的安装点后绘出现场施工草图，便于后期维护。
3.确认好485通讯的理论有效距离是1200 m。
载波通讯理论距离是1.2 km。
4.安装前的准备：a、营销系统确认好安装台区下所有电表地址、通讯协议、电表类型等，营销数据是否已经到主站，条件允许情况下应先在主站上先完成建档工作。
b、明确集中器的主站IP地址、APN设置正确以及SIM是否APN绑定等，集中器装SIM卡和天线。
c、准备好安装所需要的相应的材料：电缆线、485线、SIM卡、需要更换的表计等。
正确统计的台区用户档案，包括总户数、户号、用户姓名、电表地址、表箱、表号等。
确定安装条件是否具备、远程通信通道。
如现场有干扰源，应采取有效的措施。
d、目前所用集中器和采集器，窄带载波根据载波芯片共分为东软、晓程、鼎信、斯康芯片，现场安装是检查好集中器和采集器的通讯模块确保同一种产品。
保证安装好后能正常载波通讯。
5.设备的安装以及调试(见集中器操作手册)安装调试的推荐步骤：选定采集器安装点→采集器安装→采集器485口引出485总线→台区各电表485口接485总线→集中器安装→台区总表接RS485I→登陆GPRS网路→联系主站人员参数下发→测量点电表参数下发→检查各测量点电表参数→操作集中器键盘实时抄表→观察集中器载波/485抄表灯闪烁(见集中器操作手册)→查看各测量点电表实时数据，现场确认数据抄上。
最新集中器使用手册
集中器使用手册集中器使用说明书一、概述 (3)二、执行标准 (3)三、系统特点 (3)四、主要技术指标 (4)4.1 基本参数 (4)4.2 硬件组成表 (5)4.3 软件构成表 (5)五、功能配置表 (6)六、工作原理 (7)6.1 工作原理简述 (7)6.2 硬件原理图 (8)6.3 软件流程图 (9)6.4现场拓扑图 (10)6.5系统架构图 (11)七、外观及端子说明 (12)7.1 安装尺寸图 (12)7.2 外观结构示意图 (13)7.3 接线图 (13)八、操作说明 (14)8.1 操作流程 (14)8.2 安装说明 (16)8.3 指示灯 (16)8.4 主站操作说明 (17)8.5 界面操作说明 (18)8.6 短信控制说明 (18)8.7 级联操作说明 (19)8.8 升级操作说明 (20)九、初始化 (21)9.1 集中器核心板程序烧写流程 (21)9.2 集中器功能测试流程 (43)9.3集中器常见故障处理 (47)十、维护 (49)十一、注意事项 (49)一、概述集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能。
二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。
◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。
◆智能的集中器中继路由抄表算法（基于嵌入式数据库数据挖掘统计分析能力与速度），配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.设备现场安装注意事项及问题分析
单相智能电能表接线为例：
15
3.设备现场安装注意事项及问题分析
三相载波表外观及接线(直接接入式为例）
三相表外观及接线如图所示： 保证电表带电：三相表入户的火 线及零线必须接，以保证表计正 常通信
16
3.设备现场安装注意事项及问题分析
258 1 34 67 9
解决办法：确保手机卡安装正确，保证手机卡GPRS业务开通且 不欠费。 5、集中器载波方案与现场表计载波方案对应错误；解决办法： 更换与台区内表计载波方案相同的集中器。
11
3.设备现场安装注意事项及问题分析
影响成功率办法：查看集中器内表计统计里的表数量是否正 确
3
2.电力线载波集中抄表系统组成
电力线载波集中抄表系统框架简介
4
2.电力线载波集中抄表系统组成
• 集中抄表基本系统由主站、集中器、采集器、电能表 四大部分组成
• 主站:通常由通信前置机、后台工作站和数据库服务器 组成，可根据系统的规模进行合理的配置。
• 智能集中控制器：简称集中器。每个配电台区一台， 固定位置安装。集中器与载波芯片之间通过电力线通 讯，集中器与主站系统之间通过GPRS上行信道进行 通信。
15 跳闸端子-常闭
16 报警端子-常开
17
+ - + + - + - A1 B1 -
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
跳跳跳 报报
闸闸闸 警警 常 公常 常公 开 共闭 开共
有 无公 多 多 485 公
功 功共 功 功接口1共 校校地 能能 地 表表 口口
调试过程中可以断电以方便调试。 • 3、集中器旁边有总表的，需要把总表485与集中器485
端子连接，具体接线查看各厂家集中器端子盖标识。
8
3.设备现场安装注意事项及问题分析
集中器电源接线及保证GPRS上线
根据通信要求，集中器三相电必须供电，且三相电对
地电压220V（-30%~+20%），三相间电压为380V， 在单相台区上特别要注意三相并接在同一相上。
输
A B
输
入
C N
出
三相四线直接接入式接线图
1 A相电流端子 2 A相电压端子 3 A相电流端子 4 B相电流端子 5 B相电压端子 6 B相电流端子 7 C相电流端子 8 C相电压端子
9
C相电流端子
10 电压零线端子/备用端子 11 备用端子 12 备用端子
13 跳闸端子-常开
14 跳闸端子-公共
10
3.设备现场安装注意事项及问题分析
影响成功率的原因及解决办法：
1、集中器A、B、C三相电有缺相现象； 解决办法：必须保证集中器三相电供电正常且螺丝不能压在
线皮上 2、零线没有接或接错位置；
解决办法：连接集中器零线。 3、集中器信号不好；
解决办法：调整集中器或天线位置，保证集中器信号良好可 以正常 4、SIM卡安装不牢靠或是欠费等。
12
3.设备现场安装注意事项及问题分析
载波通信模块状态指示
图A
载波通信模块指示灯 电源灯——模块上电指示灯，红色。灯亮时，表示模块 上电；灯灭时，表示模块失电。 T/R灯——模块数据通信指示灯，红绿双色。红灯闪烁时， 表示模块接收数据；绿灯闪烁时，表示模块发送数据。 A灯——A相发送状态指示灯，绿色。 B灯——B相发送状态指示灯，绿色。 C灯——C相发送状态指示灯，绿色。
13
3.设备现场安装注意事项及问题分析
单相载波表外观及接线(直接接入式为例）
单相电能表接线火线进电能 表第一孔，零线进电能表第三孔 以保证表计正常费控及通信，同 时能保证电能表总表示数与用电 信息采集数据相吻合。
电源进线若进电能表第二孔， 零线进第四孔，若执行费控跳闸 后，电能表失去供电电压，远程 合闸送电送不上，总表表示数与 用电信息采集数据不相吻合，采 集到的表示数为“0”.
高高 高低
功能端子接线图
17 报警端子-公共 18 备用端子 19 有功校表高 20 无功校表高 21 公共地 22 多功能口高 23 多功能口低 24 485 A1
观查集中器左上方的信号强度，同手机一样，信号格
数越多，信号强度越好，安装时调整天线位置，保证
信号强度，最好在3格以上。 通过肉眼观查集中器屏幕左上方
G!
01 12:00
低压集抄集中器
出现G等确定集中器是否上线。
2000-01-01 12:00:11
终端正在抄表...
9
3.设备现场安装注意事项及问题分析
5
2.电力线载波集中抄表系统组成
• 采集器:
用于采集多个用户电能表电量信息，并经处理后通 过信道将数据传送到系统上一级的设备。
• 智能电表：
单、三相的智能电表通讯方式分RS485表和载波表
6
3.设备现场安装注意事项及问题分析
集中器外观及接线：
7
3.设备现场安装注意事项及问题分析
• 1、集中器接三相电压端子基本上是2\5\8\10(10为零线) • 2、集中器安装时最好最好前端加空开，以保证集中器
或是集中器内有没有表信息；通过主站可以召测一下表计参数 确认一下主站是否下发表。 7、集中器载波方案不一致：
目前各单位（局）芯片厂家都有两种以上或更多，必须保 证所装集中器下所有用户表芯片、载波方案与集中器一致。 8、载波模块插针弯：
载波模块插针弯曲，导致通信效果不好或通信不上，导致 抄表成功率不高。
集抄采集现场调试手册
2014年4月26日
目录
➢1.系统概述 ➢2.电力线载波集中抄表系统组成 ➢3.设备现场安装注意事项及问题分析 ➢4.现场简单问题分析处理 ➢5.低压载波集抄系统现场应用经验浅析
2
1.集中抄表系统概述
• 集中抄表系统是指利用微电脑技术，通信技术和数字 信号处理技术，通过通信介质自动实现电能量数据采 集、存储、传输和处理的系统。根据采用通讯载体的 不同，目前主要有专线通信技术、无线通信技术和电 力线载波通信技术。
集中器SIM卡安装注意事项
SIM卡及天线的安装 集中器安装位置必须保证信号稳定，否则集中上不了线
或是GPRS不稳定或是召测数据不全。如果集中器安装 于封闭的铁箱内，必须保证天线拉到箱外，以保证 GPRS信号的稳定。 手机卡必须为省公司统一发放手机卡，且GPRS业务功 能已开通且不欠费。 SIM安装尽量断电安装以防烧卡。
