发电机转子接地保护论文
发电机转子一点接地保护的研究
2 发电机转子一点接地保护
转子一点接地保护的种类较多，主要有迭加直 流式、乒乓式及测量转子绕组对地导纳式 ( 实质是 迭加交流式) 。国内的发电机转子一点接地保护广 泛采用迭加直流式和乒乓式。发电机正常运行时， 转子回路对地有一定的绝缘电阻和分布电容，它们 的大小与发电机转子的结构、 冷却方式等因素有关。 转子回路的对地电容对转子一点接地有不良影响。
( 1) 原理 转子回路迭加 50 z，6 V 的交流电源，通过灵 H 5
围是整个发电机转子绕组。
( 2) 特点
动作值不受转子对地电容、故障地点和转子电
敏的接地继电器检测转子回路对地电流， 原理见图2。
转 r 负极
图 Z ZBZ一 型发电机转子一点接地保护原理图 ZA
其中 6 V 作为交流测量电源， 5 电容器 C 起到隔 离直流作用，若无电容器 C，则转子回路就一直接 地。 DLG 继电器是接地保护继电器， 为防止保护在 励磁回路瞬时性接地和转子绕组暂态过程中的误动 作， 应增设延时回路。 保护范围是转子绕组的全部。
直流电压表
图 1 一点接地故障定期检测装置原理图 ( 2) 特点
简单、 可靠、 经济， 多台机组可公用一套装置。 但需人为定期检测、判断。 ( 3) 运行注意事项 该保护一般作为其他原理的转子一点接地保护
741 气 戒2 。 第期 电 挂 0。 ， 年
产 品与应 用
动作后的辅助判断工具，它和其他迭加电压原理的 转子一点接地保护有冲突， 导致电压表测量不准确， 所以不能同时投入。可在保护柜内的转子电压引入 电缆上加装开关切换来解决这个问题。 . 3 1 迭加交流式转子一点接地保护 ( 整流型 ZBZ Z ) - A
势。 关键词: 转子; 一点接地; 保护
浅谈发电机转子接地保护
浅谈发电机转子接地保护【摘要】本文主要讨论了发电机转子接地故障的现象，以及采用乒乓式和电桥式原理构成的转子接地保护的原理及应用。
【关键词】转子；接地；电桥式；乒乓式0.引言发电机正常运行时，转子回路对地之间有一定的绝缘电阻和分布电容，它们的大小与发电机转子的结构、冷却方式等因素有关。
当转子绝缘损坏时，就可能引起转子接地故障，常见的是一点接地故障，如不及时处理，还可能接着发生两点接地故障。
转子回路的一点接地故障，由于构不成电流通路，对发电机不会构成直接的危害，对转子回路一点接地故障的危害，主要是担心再发生第二点接地故障，因为在一点接地故障后，转子回路对地电压将有所提高，就有可能再发生第二个接地故障点。
发电机转子回路发生两点接地故障的危害表现为：（1）转子绕组的一部分被短路，另一部分的电流增加，这就破坏了发电机气隙磁场的对称性，引起发电机的剧烈振动，同时无功出力降低。
（2）转子电流通过转子本体，如果转子电流比较大（通常以1500A为界限），就可能烧损转子，有时还造成转子和汽轮机叶片等部件被磁化。
（3）由于转子本体局部通过转子电流，引起局部发热，使转子发生缓慢变形而形成偏心，进一步加剧振动。
1.转子接地保护基本工作原理1.1直流电桥原理构成的转子接地保护直流电桥原理构成的转子接地保护。
可调电阻R接于励磁绕组的两端，当发现励磁绕组一点接地后，励磁绕组的直流电阻被分成r1和r2两部分，这时运行人员接通按钮SB，并调节电阻R，以改变r3和r4，使电桥平衡（r1/r2=r3/r4），此时毫伏表mv的指示最小（理论上为零）。
然后断开SB而将连片XB接通，投入励磁绕组两点接地保护。
这时由于电桥平衡，继电器K内因无电流或流有很小的不平衡电流而不动作。
当励磁绕组再有一点（如K2点）接地时，已调整好的电桥平衡关系被破坏，继电器K内将有电流流过，其大小与K2点距K1点的距离有关。
K2与K1间的距离越大，电桥越不平衡，继电器K中的电流越大，只要这个电流大于K的整定电流，它就动作，跳开发电机。
发电机转子两点接地保护的研究

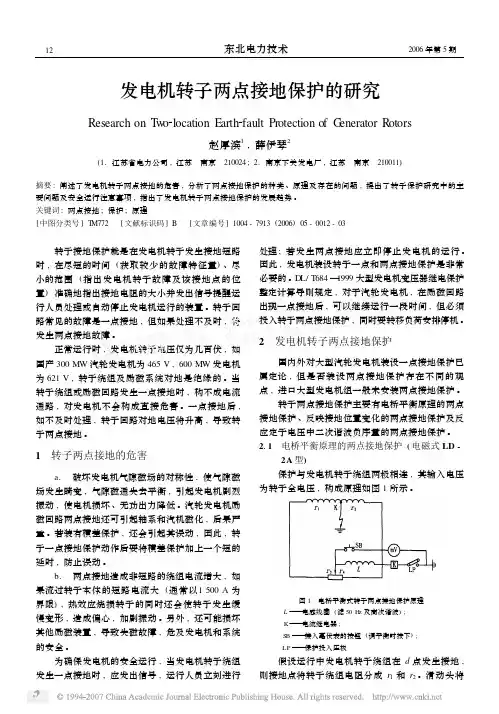

发电机转子两点接地保护的研究Research on T w o2location Earth2fault Protection of G enerator Rotors赵厚滨1,薛伊琴2(1.江苏省电力公司,江苏 南京 210024; 2.南京下关发电厂,江苏 南京 210011)摘要:阐述了发电机转子两点接地的危害,分析了两点接地保护的种类、原理及存在的问题,提出了转子保护研究中的主要问题及安全运行注意事项,指出了发电机转子两点接地保护的发展趋势。
关键词:两点接地;保护;原理[中图分类号]T M772 [文献标识码]B [文章编号]1004-7913(2006)05-0012-03 转子接地保护就是在发电机转子发生接地短路时,在尽短的时间(获取较少的故障特征量)、尽小的范围(指出发电机转子故障及该接地点的位置)准确地指出接地电阻的大小并发出信号提醒运行人员处理或自动停止发电机运行的装置。
转子回路常见的故障是一点接地,但如果处理不及时,将发生两点接地故障。
正常运行时,发电机转子电压仅为几百伏,如国产300MW汽轮发电机为465V,600MW发电机为621V,转子绕组及励磁系统对地是绝缘的。
当转子绕组或励磁回路发生一点接地时,构不成电流通路,对发电机不会构成直接危害。
一点接地后,如不及时处理,转子回路对地电压将升高,导致转子两点接地。
1 转子两点接地的危害a.破坏发电机气隙磁场的对称性,使气隙磁场发生畸变,气隙磁通失去平衡,引起发电机剧烈振动,使电机损坏、无功出力降低。
汽轮发电机励磁回路两点接地还可引起轴系和汽机磁化,后果严重。
若装有横差保护,还会引起其误动,因此,转子一点接地保护动作后要将横差保护加上一个短的延时,防止误动。
b.两点接地造成非短路的绕组电流增大,如果流过转子本体的短路电流大(通常以1500A为界限),热效应烧损转子的同时还会使转子发生缓慢变形,造成偏心,加剧振动。
另外,还可能损坏其他励磁装置,导致失磁故障,危及发电机和系统的安全。
浅议我厂所应用的发电机转子接地保护方式
～
转 予 点 接 地 绦 护 投 入 １
ｌ
盏
． — —
—
—
—
—
—
．
固 转 予 掰 点 接 地 搛 出
定于正 序二敬 ｊ 渡电嚣 Ｊ
≯
广———一
图 ３发电机转子两点 接地保护逻辑框 图
向 ｏ５ Ｈ ｚ剑 ４ ０ Ｈ ｚ
Ｉ旦
ｉ １ ）
摘要 ： 转子一点接地是发 电机 常见的故障之 一。转子一点接地不会对发电机造成直接 危害，但 一点接地故 障如发展成两点故障 ， 则将严 重的威胁发 电机 的安 全。 本 文对我厂一套 四台发 电机组所 配置 的注入式发 电机转予接地保护方式和二套一 台机组所配置的乒
乓式发 电机接地保护 方式作 出应 用分析 。 分析 了两种接地保护方式的应 用不 同和 实际运行、操作 中的优缺 点。 提 出了乒乓式接地保
地 电阻 。
励磁绕组
Ｓｌ
图 ２ “ 乒乓式”变电桥 接地保护 电路原理图 保护 的动作判据为 ：
Ｒ ＜Ｒ （ １ ） 式 中：Ｒ 为接地 电阻值 ，分两段 ，高定值段为灵敏段 ，保护 出口仅为告警信
１ １ ， ３ Ｈ ｚ低频方波 电压注入式转子接地保护
１ — ３ Ｈ ｚ 低频方波 电压注入式转子接地保护用于探测 同步发 电机励磁 回路发生 的高阻或者低阻值接地故 障。保护工作时通过 电源模块 向励磁 回路中注入幅值为 ５ ０ Ｖ的直流电压 Ｕ ，该直流电压得正负极性每秒钟变换 １ — ４ 次 ，我厂选用 ２ 次。 这个 直流电压穿越 电阻箱单 元 ，然后通过高阻值对称地耦 合到励 磁 回路 ，同时通 过 串联 的低 阻值测量电阻 Ｒ 皿 连接 到大轴 接地碳刷 。测量 电阻上的 电压和控制电压 通过保 护装置上 的测量变送 器端子接入保护装置 。控制 电压在 幅值和频率上都与 注入 的 ５ ０ Ｖ方波 电压成正 比，转子 回路 中的接地 电流通过串联的低值测量电阻上
浅析发电厂注入式转子1点接地保护应用与维护
ISSN1672-9064CN35-1272/TK作者简介:叶甲寅,从事电力行业工作12年,现任国投云顶湄洲湾电力有限公司设备部电气专工。
浅析发电厂注入式转子1点接地保护应用与维护叶甲寅(国投云顶湄洲湾电力有限公司福建莆田351100)摘要针对火电1000MW 机组使用南瑞继保RCS-985B 发电机变压器组保护装置的双端注入式转子接地保护,从转子接地的基本原理、保护优缺点、转子1点接地现象和处理方法、日常维护等各个方面浅析了注入式转子的接地保护。
关键词注入式转子1点接地保护接地碳刷中图分类号:TM772文献标识码:A文章编号:1672-9064(2019)04-044-02国投云顶湄洲湾电力有限公司2台1000MW 国产超超临界抽汽凝汽式汽轮发电机组,发电机设备是上海电气集团股份有限公司制造的。
2台机组发电机变压器组接线接入500kV 配电装置,发电机额定容量:1112MVA ,发电机额定功率:1000MW ,额定电压:27kV 。
发电机变压器组保护选用南瑞继保RCS-985B 保护装置。
发电机的转子接地保护采用双端式注入1点接地保护。
为避免2点接地故障对发电机带来的危害,发变组定值采用转子1点接地跳闸方式。
1基本原理1.1工作原理南瑞继保RCS-985B 保护装置的注入式转子接地保护,可根据现场转子绕组的引出方式,选择双端注入式或单端注入式转子接地保护原理,在转子绕组的正负两端(或负端)与大轴之间注入48V 电压,通过装置内部电子开关定时切换,使得外加电源模块输出偏移方波电压,实时求解转子1点接地电阻,防止反应发电机转子对大轴绝缘电阻的下降。
双端注入式和单端注入式转子接地保护设有2段动作值,灵敏段动作于报警,普通段可动作于信号也可动作于跳闸。
1.2实际应用国投云顶湄洲湾电力有限公司2台机组转子接地保护采用双端注入式1点接地保护,在转子绕组的正负两端与大轴之间注入48V 电压,通过装置内部电子开关定时切换,实时求解转子对地绝缘电阻值,注入电压由保护装置自产,装置内部面板可显示发电机转子对大轴绝缘的电阻值。
发电机转子一点接地保护研究
第４０卷第４期华电技术Ｖｏｌ．４０ Ｎｏ．４ ２０１８年４月ＨｕａｄｉａｎＴｅｃｈｎｏｌｏｇｙＡｐｒ．２０１８ 发电机转子一点接地保护研究王秀霞１，王学荣１，闫寒１，何一鸣１，刘小波２（１．丰满发电厂，吉林吉林 １３２１１３；２．南京国电南自维美德自动化有限公司，南京 ２１００３２）摘 要：转子接地保护是发电机变压器组保护系统中的重要组成部分，目前的转子接地保护由于保护原理的限制不能双套化，为了实现真正意义上的转子一点接地保护双套化配置，研究了转子一点接地保护的特点，给出了注入直流转子一点接地保护和注入交流转子一点接地保护同时运行的方案。
两种转子一点接地保护既能同时投入运行，也可以单独运行。
现场测试表明，转子一点接地保护双套化运行方案能满足现场要求。
关键词：发电机；转子；注入直流转子一点接地保护；注入交流转子一点接地保护；双套化配置中图分类号：ＴＭ７７ 文献标志码：Ａ 文章编号：１６７４－１９５１（２０１８）０４－００１９－０３收稿日期：２０１７－１２－１２；修回日期：２０１８－０３－２１０ 引言发电机转子绕组一点接地检测与保护装置是发电机安全保护系统的重要组成部分。
目前，发电机转子绕组一点接地检测技术可分为注入式和非注入式两大类［１－３］。
按照行标要求，大型发电机变压器组（以下简称发变组）继电保护除非电量保护外应双套化配置，但目前转子一点接地保护无论是注入式还是非注入式均不能采用双套化配置，运行时投入一套，另一套作为冷备用。
基于此，本文提出了转子一点接地保护的双套化配置方案，两套保护均采用注入式，一套采用注入直流，另一套采用注入交流，可同时投入两套保护运行，也可以自动切换为单独运行。
保护装置在吉林丰满发电厂三期＃１１机组进行了试验，并成功投入运行。
１ 转子一点接地双套化保护配置方案１．１ 基本原理如图１所示，转子一点接地保护配置方案由注入直流式和注入交流式组成（图中：ＬＥ为励磁绕组；Ｃｇ，Ｒｇ为励磁绕组对地电容和接地电阻）。
发电机转子回路接地保护的研究
的计算。当然 ， 本文计算的结果也能适用于带大轴滤波器
回路 的系统 ， 只是在计算发电机转子 回路电容的大小 时会
存 在 差 别 ．但 不 影 响 发 电机转 子 回路 对 地 电阻 的计 算 结 果 。这样 便 可 以先 从 简化 计算 入 手 ：
时 ， 以忽略滤波 回路的对（ １的影响 ， 可 式 ） 只是接地保护 装置 的测量 回路 的输出电压 Ｕ 的幅值的灵敏度会有所变 ＋
／ １
一
●在调试期间 。必须确保在发 电机转子绝缘 良好的
情况下， 惠斯 通 电桥 处 于平衡 状 态 ， ＋ 出接 近 于 ０ Ｕ输 ； 当电桥 平衡 时跨 越 电桥 的 电压差 Ｕ非 常 小 ，即在 大 轴 滤 波 器性 能 良好 、 电机 转 子 回路对 地 绝 缘 良好 、 发 电桥
Ｃ 大轴 滤 波 回路 串入 电阻值 为 Ｒ 。 如 ， 时 继 电器 测量 ， ｚ假 此 电源 电压 为 （ 常 为发 电机 Ｐ 正 Ｔ二 次 电压 Ｕ＝ １Ｖ Ｃ ， ｏｌ０ Ａ ） 当然对 于 Ｆ ５的输 出 电压 Ｕ ，其测 量 值 与 ７ ＋ 成正 比， 即
转子绕组与大 轴地之间 的固有 电容 加上联接 电
容 和 Ｃ 构 成 电桥桥 臂 中 的一条 ， 常情 况 下 Ｃ 正 和 Ｃ 大 于 ， 量 桥 由一 个外 部 的辅 助 交 流 电源 供 电 ， 相关 测 当 参 数 满足 时 ， 里 有 ： 这
＝ ＿＿广 — １
ＣＫ＋ＣＫ Ｃ １ ２ Ｒ
（式 １ ）
１＋ Ｋ １。 。 ｕ１ ｘｕ １ 为了计算的方便， ＝ 在本文中忽略大轴滤
目前实际生产应用中励磁回路一点接地保护主要有 ：① 电
桥式一点接地保 护 ； 叠加 直流电压式一点接地保 护 ； ② ③叠加交
关于发电机定子接地故障分析的论文
关于发电机定子接地故障分析的论文摘要随着电力行业的快速发展，发电机作为配电系统的核心设备，其可靠性和安全性越来越受关注。
然而，在长期运行过程中，定子接地故障是一个常见的问题，可能导致发电机停机甚至引发火灾等严重后果。
本论文旨在通过对发电机定子接地故障的分析，研究故障的原因、检测方法以及解决方案，为发电机定子接地故障的预防和处理提供参考。
1. 引言发电机作为电力系统的核心设备，其正常运行直接关系到电网的稳定和安全。
然而，由于各种原因，如设备老化、操作失误等，发电机定子接地故障时有发生。
定子接地故障是指发电机定子绕组中有一条或多条绕组与机壳相连，形成了一条电流回路。
这样的故障会导致绕组短路，进而导致发电机输出功率下降、发热增加等问题，严重时还可能引发火灾。
本文将针对发电机定子接地故障进行深入分析，包括故障原因、故障检测方法以及有效的解决方案，旨在提高发电机的可靠性和安全性。
2. 发电机定子接地故障原因分析发电机定子接地故障的发生原因多种多样。
下面分析了几个常见的原因：2.1 制造过程中的质量问题在发电机的制造过程中，可能存在材料质量不过关、绝缘材料损坏、绕组安装不当等问题，导致定子绕组与机壳之间出现接地。
2.2 设备老化随着发电机的长期运行，设备会有磨损和老化的现象，绝缘材料可能会龟裂或破损，从而引发定子接地故障。
2.3 操作失误操作人员在操作过程中可能存在操作不当、连接错误等问题，导致定子绕组接地。
3. 发电机定子接地故障检测方法发电机定子接地故障的早期检测对于避免进一步损坏和事故的发生至关重要。
下面介绍几种常用的故障检测方法：3.1 绝缘电阻测量法通过测量定子绕组与机壳之间的绝缘电阻来判断是否存在接地故障。
一般来说，绝缘电阻的下降会提示可能存在故障。
3.2 高频波法利用高频信号的频谱分析，可以检测定子接地故障。
当存在接地故障时，会出现特定频率的峰值，通过分析这些峰值可以判断故障的位置和严重程度。
发电机继电保护论文
摘要本系统是一个300MW装机容量的区域火力发电厂，采用240MV A强冷油循环的变压器构成发电机—变压器组,220KV母线有两条母线和系统相连。
本设计主要是针对发电机进行继电保护。
为了保证发电机组安全、经济、稳定运行，对用户不间断供电和防止其遭受严重破坏，本设计采用发电机—变压器单元接线作为电气主接线。
根据大型发电机和发电机变压器组单元接线的特点及对保护的要求，在设计它们的继电保护总体配置时为满足电力系统稳定方面的要求，为了保证正确快速切除故障，对发电机变压器组设置了双重快速保护。
本设计以《继电保护和自动装置安全规程》为依据，对发电机继电保护装置进行全面的阐述。
主要介绍发电机的差动保护，匝间保护，接地保护，失磁保护，过负荷保护，逆功率保护以及相应保护继电器动作情况。
最后还详细说明了继电器的动作条件，灵敏度等一系列相关问题。
论文包括运行方式分析、发电机保护配置，并对其进行了详尽的说明、短路计算、整定计算及绘制电气主接线图，发电机保护配置图，发电机交直流展开图等相关图纸。
关键词电力系统，继电保护，发电机，变压器AbstractThe system is a 300MW power plant in the region, a strong cold fuel cycle 240MV A transformer constitute generators - transformers Group, system linked 220KV bus bar two bus bar and systems linked. The design is a protective response to generators.To ensure that units security, economic, and stability operations to prevent their users uninterrupted power supply and the devastation of the design using generator-transformer units electrical wiring as the main wiring.According large generators and generator transformers Group module wiring for the protection of the characteristics and requirements in the design of their overall allocation of time to meet the protective power system stability requirements, in order to ensure the rapid removal of the right breakdown of generator transformers Group set up double quick protection.The design for the "automatic protective devices and safety regulations" as a basis for the whole plant protective devices complete exposition. Main generators relies on the protection go round-protection grounding protection, the protection of displaced magnetic, a load protection, protection against power transformers and gas protection, three around the differential delay transformers vertical protection zero sequence protection, the protection of load protection principles. Frequent failure phenomenon, and the corresponding protection relays moves. Further details of the final relays moves conditions, sensitivity, and a series of related issues.Papers including operational analysis, the protection of generators, and their detailed descriptions, short circuit calculation, the calculation and mapping of the main electrical wiring map 1# crew protection of maps to direct current generators, and other related drawings on mas.Key words power systems, protective, generators, transformers目录摘要 (I)Abstract .............................................................................................................................................................. I I 引言 (1)第一部分说明书 (2)1 继电保护的作用及原理 (2)1.1 继电保护的作用 (2)1.2 继电保护的原理和构成 (2)1.3 继电保护设计原则及构成 (3)2 电气主接线 (4)2.1 电气主接线 (4)2.2 运行方式分析 (5)3 保护配置说明 (6)3.1 发电机保护配置方案 (6)3.2 主变压器的保护配置方案 (8)3.3 发电机变压器组保护配置方案 (10)4 发电机原理说明 (11)4.1 发电机纵差保护 (11)4.2 发电机单继电器横联差动保护 (13)4.3 发电机定子接地 (15)4.4 发电机励磁回路接地保护 (15)4.5 过电压保护 (19)4.6 发电机过负荷保护 (19)4.7 发电机的复合电压起动过电流保护 (21)4.8 发电机逆功率保护 (22)4.9 发电机失磁保护 (23)第二部分计算书 (25)5 短路计算 (25)6 参数计算 (27)6.1 发电机出口短路计算 (27)6.2 后备保护短路计算 (28)7 整定计算 (31)7.1 发电机纵差保护整定计算 (31)7.2 发电机横联差动保护整定计算 (32)7.3 发电机复合电压启动的过电流保护整定计算 (32)7.4 逆功率保护整定计算 (33)7.5 发电机过电压保护整定计算 (34)7.6 失磁保护整定计算 (34)7.7 发电机过负荷保护整定计算 (36)7.8 发电机定子绕组过负荷保护整定 (37)结论 (38)致谢 (39)参考文献 (40)附录 (41)引言本次设计要完成的是300MW发电厂发电机变压器组继电保护及自动装置设计，主要包括电厂运行方式分析、短路电流计算、电厂各设备继电保护及自动装置的配置、整定计算（选择不同的设备进行），绘制图纸等内容。
浅谈发电机转子接地
浅谈发电机转子接地发电机转子接地是发电机有可能发生事故中的一种，了解发电机转子接地的原因和事故的处理，对我们运行人员来说是很有必要的。
发电机转子接地有转子一点接地和两点接地，另外还会发生转子层间和匝间短路故障。
与定子接地一样，转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。
当转子绝缘损坏时，就可能引起转子回路接地故障，常见的是转子一点接地故障。
我们知道，发电机转子接地保护属于发电机主保护之一，分为转子一点接地和转子两点接地保护，对发电机励磁绕组及其外部回路一点接地装设转子一点接地保护。
转子一点接地保护只会发信，不会动作，而发电机两点接地保护时则会动作跳闸停机。
需要注意的是，在机组并网之前，就应当检查发电机保护A、B柜内的“转子一点接地”保护压板，正常情况下只选择投入发电机A套保护柜内的压板，当A套保护须检修时，要先退出A套内转子一点接地保护后，才可以投入B套的转子一点接地保护。
而转子两点接地保护则不投，待转子一点接地发信后，根据需要或值长下令后再投入。
转子接地的原因主要有以下几个方面：1、工作人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；2、转子滑环，槽及槽口、端部、引线等部位绝缘损坏；3、长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；4、鼠类等小动物窜入励磁回路，定子进出水支路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。
5、励磁系统二次回路故障，如2007年＃4机就曾发生过因故障录波器转子电压采样板故障而误发“转子一点接地”故障信号。
在我们当班的时间里也曾发生过一次发电机转子一点接地事故，当时“发电机转子一点接地”光字牌亮，其他表计指示无异常，同时检查测量励磁回路绝缘电阻有所降低。
我们于是立即进行检查，按照规程的规定进行处理。
首先，检查“转子一点接地”光字牌信号是否能够复归。
大型发电机定子和转子的灵敏接地保护技术2006
大型发电机组定子和转子的灵敏接地保护技术Dr. Hans-Joachim Herrmann1高迪军2(1 西门子股份公司输配电集团能源自动化部，德国纽伦堡；2 西门子电力自动化有限公司产品经理，南京 211100)【摘要】大型发电厂都设计成发电机-变压器单元组的接线方式，发电机中性点不接地或者通过高阻接地。
发电机发生单相对地故障-定子接地的可能性，远远高于其它的故障类型。
发电机保护装置的一个重要任务就是要探测这种类型的故障。
本篇文章将关注发电机的定子接地故障保护，重点介绍覆盖100%定子绕组范围的注入式保护原理。
由于发电机的转子回路与地之间完全电气隔离，因此转子回路发生一点接地故障只产生很小的接地电流，不会损坏转子。
如果接着在励磁回路的另外一点发生了接地故障，那么故障电流就会流经受影响的转子绕组。
大型发电机的励磁电流很大，因此转子绕组的两点接地将会严重损坏转子和励磁机。
如果转子的大部分绕组发生短路，畸变的磁场产生很大的机械力矩，造成一端受力强烈而另一端受力微小，结果将导致在转子本体上产生严重的受力不均衡。
如果是大型发电机，机械力将达到50-100吨。
这会导致转子产生强烈的振动从而损坏轴承，甚至导致转子错位而损伤到定子绕组。
因此，发电机的转子接地保护应该设计得尽可能地灵敏。
【关键词】定子接地故障保护 100% 保护范围外加20Hz低频交流电压注入方法转子接地故障保护灵敏度微机保护1. 定子接地故障保护1.1 定子接地保护基础图 1 标示的是发电机-变压器单元组接线的典型一次图，其中包括发电机、升压变压器和厂用变压器。
根据不同的电厂运行要求，有时候在发电机的出口会设置断路器。
可能会发生定子接地故障的区域包含在图 1 的圆圈范围内。
经常发生的暂态过电压引起绝缘老化，使得定子接地故障主要发生在发电机机端侧。
某些机械问题也可能引起绝缘破坏，从而发生接地故障。
接地故障点可能位于定子绕组的任一位置，有时候甚至会在发电机中性点附近发生接地故障。
电力系统中电气设备接地技术论文(11篇)
电力系统中电气设备接地技术论文（11篇）篇1：电力系统中电气设备接地技术论文在电力系统中，接地装置是确保电气设备安全正常运行的关键，也是电气设备装置必不可少的一个关键的因素。
在建筑物以及一些变电站中，正确的进行电气设备接地的装置不仅能够保证电气设备安全有效的运行，还在一定的程度上对人身安全造成保护，让电力系统的运行在一个安全有效的状态下进行。
一、电气设备接地装置概述1.保护接地保护接地是专门为了保障人身安全，避免人体因为接触电而发生事故所设置的接地装置。
一般会对电气设备的金属外壳与大地连接中的电压限制在安全电压之内，让多余的电压通过电体传入大地，以此来保障人身安全。
比如一些电机、变压器的金属底座以及外壳；电气设备的传动专职以及交直流电电缆的框架、接线盒金属保护层等等，这些都属于电气设备的保护接地。
2.工作接地工作接地是为了保证电气设备的正常运行而设置的。
在设置中是将电力系统中的某一点进行接地。
在电力系统中比如有中性点直接接地、间接接地、屏蔽接地、零线重复接地以及一些防雷接地，这些接地都属于工作接地。
其中防雷接地时为了保证在有雷击的情况下保证设备运行以及人员安全，比如一些避雷针、避雷器等都属于防雷接地；重复接地则是在低压配电系统中出现的一种工作接地，是为了防止因中性线路故障而对人身以及设备造成的损害；而屏蔽接地则是为了防止电气设备在运行中由于受到电磁干扰而出现的运行受损或者是对设备造成危害而设置的接地装置。
二、电力系统的中性点接地方式直接接地和不接地。
直接接地系统供电安全性低，因为这种系统中发生单相接地故障时，接地点和中性点会形成回路，从而接地相的.短路电流会很大。
不接地系统单相接地时无上述现象，但是非故障相的电压会上升为原来的根号3倍，从而要求电气绝缘水平提高。
我国目前对110KV及以上电压级的系统采用中性点直接接地，35KV及以下电压系统则采用中性点不接地方式。
电力系统的中性点实际上是发电机和变压器的中性点。
发电机转子接地保护
发电机转子接地保护正常运行时，发电机转子电压（直流电压）仅有几百伏，且转子绕组及励磁系统对地是绝缘的。
因此，当转子绕组或励磁回路发生一点接地时，不会构成对发电机的危害。
但是，当发电机转子绕组出现不同位置的两点接地或匝间短路时，很大的短路电流可能烧伤转子本体；另外，由于部分转子绕组被短路，使气隙磁场不均匀或发生畸变，从而使电磁转矩不均匀并造成发电机振动，损坏发电机。
为确保发电机组的安全运行，当发电机转子绕组或励磁回路发生一点接地后，应立即发出信号，告知运行人员进行处理；若发生两点接地时，应立即切除发电机。
因此，对发电机组装设转子一点接地保护和转子两点接地保护是非常必要的。
规程规定，对于汽轮发电机，在励磁回路出现一点接地后，可以继续运行一定时间（但必须投入转子两点接地保护）；而对于水轮发电机，在发现转子一点接地后，应立即安排停机。
因此，水轮发电机一般不设置转子两点接地保护。
一发电机转子一接地保护1 转子一点接地保护的类别转子一点接地保护的种类较多，主要有叠加直流式、乒乓式及测量转子绕组对地导纳式（实质是叠加交流式）。
目前，在国内叠加直流式转子一点接地保护及乒乓式转子一点接地保护得到了广泛应用。
2 叠加直流式转子一点接地保护（1）构成原理叠加直流式转子一点接地保护的构成原理是：在发电机转子绕组的一极（正极或负极）对大轴之间，加一个直流电压，通过计算直流电压的输出电流，来测量转子绕组或励磁回路的对地绝缘。
其构成原理框图如图43所示。
U=图43 叠加直流式转子一点保护原理图在图42中：U－外加直流电压；=I－计算及测量元件；pR－转子接地电阻。
正常工况下，发电机转子绕组或励磁回路不接地，外加直流电压不会产生电流；当转子绕组或励磁回路中发生一点接地时（设接地电阻为R），则外加直流电压通过部分转子绕组、接地电阻、发电机大轴构成回路，产生电流i。
接地电阻越小，p i越大；反之亦反。
p测量计算装置根据电流i的大小，便可计算出接地电阻值。
浅析发电机注入式转子接地保护原理
浅析发电机注入式转子接地保护原理摘要：本篇文章研究并谈论了传统的发电机注入式转子接地的保护原理，介绍了多种应用调试方法和其优越的各方面性能，同时也指出了传统的注入式转子接地保护的局限与不足之处，希望在以后的发展中能够改进。
文章中谈到了低频方波注入式转子接地保护的作用，在运行大型发电机组设备的时候，这类型的转子接地保护还能够起到一个监查的作用。
文中还阐述了在运行调试和应用操作的时候的注意事项，避免出现操作不当或其他人为或者非人为原因引起的误动，导致出现安全事故和人员伤亡。
关键词：注入式转子接地保护[引言]自上世纪无刷励磁的发现应用以来，大量无刷励磁发电机投入生产并使用。
无刷励磁发电机具有噪音小，产生的污染垃圾少，安全稳定操作简单等优点，但由于简化了一部分操作过程和零件，使得发电机在实际运行过程中也出现了一些问题和故障。
对于监测转子接地保护的过程也加大了难度，以及其运行时的电压和电流不易监测。
转子接地故障中一种比较常见的故障就是发电机磁回路一点接地。
这种故障是指转子一点接地，就会造成回路闭塞。
这种故障本身不会对发电机体造成较大的损害，但如果在这个故障发生之后，再次发生第二点接地故障，将会引起励磁绕组短路，烧毁转子本体。
气隙磁通过的电流过大，导致失去平衡引起大幅振动以及轴系统转子磁化等严重故障。
这种故障造成的损害是非常严重的，不仅会影响到发电机的安全运行，还有可能引发一系列次生灾害，例如火灾等危害人生命和财产的重大性事故。
1.电力工业目前面临的问题及转子接地保护的重要性随着我国对电力能源的迫切需要，电力系统进入了一个飞速发展的时代。
我国人口众多幅员辽阔，无论是人民生产生活用电，还是国家单位事业的用电都是需要非常大的电能的，因此，特高压、大机型和大电网成了当前电能相关单位追求的目前和面临的发展趋势。
而这种大型的发电机和发电设备造价极其高，因此，操作失误造成的损失就会太大，相关部门就应该在前期做好研究分析工作。
发电机转子一点接地保护的研究
（2）特点 接线简单、无死区、转子绕组上任一点接地的 灵敏度相近。但大机组转子回路对地电容较大（1～ 2µF），对地容抗较小，对该原理的转子一点接地保 护有不良影响，灵敏度较低。 （3）运行注意事项 迭加的电源取不停电交流为好，以保证机组停 运时保护还起作用。 3.2 导纳原理叠加交流式一点接地保护（ZJ-2 型） （1）原理 众所周知，当发电机转子回路对地电导和对地 电纳变化时发电机转子回路对地测量导纳的轨迹分 别是一组等电导圆和等电纳圆。要使继电器只反应 转子回路对地绝缘电阻，只要绝缘电阻下降到一定 值就动作，就是要继电器的整定特性与某一指定的 等电导圆相重合即可。这样无论沿着哪一个等电纳 圆进入整定圆，其动作电导（或电阻）必相同。在 迭加相同的电压情况下，电导的变化可通过判断电 流来实现。还有一种方法就是判断相位法，如 ZJ-2 型转子一点接地保护，原理见图 3，其中 Gm、Gn 为整定电导，Y 为励磁回路对地测量导纳。 继电器中带通的作用是消除转子回路中的高次 谐波对继电器动作值的影响。继电器采用电感和隔 直电容组成了 50Hz 串联谐振电路，只允许 50Hz 的 电压通过，保证转子对地导纳 Y 的准确性。保护范
发电机常见接地保护论文
发电机常见接地保护论文摘要：发电机中性点经消弧线圈接地的系统中，消弧线圈与发电机中性点之间不应该装设其他的东西，以免由于一次接地，导致中性点电位上升，对地绝缘不行，从而造成两点接地的严重故障。
1引言近年来，我国火力发电事业的迅猛发展，装机容量的逐步提高，越来越多的火力发电设备单机容量逐步增大，发电机定子绕组对地电容也相应提高。
目前很多发电机大都采用变压器电阻接地方式（又称高阻接地方式），并装设注入式定子单相接地保护。
通过实验证明，这种保护的灵敏度与发电机的工况无关，与接地位置无关，更具优势的是还可以检测接地过渡电阻逐渐降低（绝缘渐变而不是突变）的接地故障。
另外很多电厂采用配备了大量微机发变组保护。
运行情况来看，发变组保护经常动作，其中发电机定子接地保护是动作次数较多的保护。
在这些微机发变组保护中，定子接地保护原理基本上是采用基波零序电压和三次谐波电压构成100%的定子接地保护。
2注入式定子接地保护原理发电机在正常情况下，外加电源注入到接地变压器一次侧，生成电容性电流。
当定子绕组出现一点接地，注入电压、电流都将发生变化，注入电流将出现电阻性分量。
保护装置通过检测接地变压器二次侧的20Hz电压、电流信号，不难得到接地过渡电阻RE的二次值RE，sec；注意，式中的电压、电流需滤除基波、3次谐波，并进行适当的补偿。
通过判定RE，sec值即可判定是否发生接地故障和接地故障的严重程度。
实际应用时有高低2个定值，高定值用于延时报警，低定值用于延时跳阐。
3定子接地保护的原理现在微机保护中定子接地保护原理一般都是由基波零序电压和利用三次谐波电压构成100%的定子接地保护。
零序电压取自发电机中性点TV二次值，也可从消弧线圈的副边取得。
正常运行时，不平衡电压有基波和三次谐波，其中以三次谐波为主。
3.1基波零序电压所构成的85%～95%的单相接地保护正常情况下，发电机三相电压中基波零序电压3U0很小，当定子绕组单相接地时，就会出现3U0。
汽轮发电机转子接地保护解决方案探讨
汽轮发电机转子接地保护解决方案探讨一、发电机转子接地的危害：发电机励磁绕组包括转子绕组和非旋转励磁设备，是与转子的金属部件绝缘隔离的。
若转子采用风冷或氢冷，绝缘阻抗相对较高。
但实际上，即使转子的绝缘足够好，励磁绕组绝缘故障也会在绕组和大地之间形成一个电导路径，产生励磁接地故障。
通常情况下，同步发电机的励磁绕组是不接地的，加之转子电压（DC500V左右）较低，因此，励磁绕组一点接地故障电流很小，不会对发电机有所损害，也不会影响发电机组的运行，但一点接地的存在增加了励磁绕组其它位置的静电强度，即大大增加了励磁绕组其它点发生第二点接地故障的可能性。
而两点接地故障所产生的励磁回路短路电流将会导致严重后果，对发电机转子的损伤也是毁灭性的。
主要的危害有以下几方面：1）转子磁场发生畸变，不仅使发电机电压和电流的波形发生畸变，而且引起机械振动。
2）励磁电流经部分铁芯而形成回路，在接地点处产生直流电弧。
如产生电弧，则在高温作用下，会烧坏励磁绕组甚至使转子铁芯局部熔化，造成永久性损伤，使转子报废。
3）巨大的励磁电流杂散流过汽轮机外壳，可使汽缸磁化。
4）由于短路后励磁回路电阻减小，结果励磁电流增大，如短路匝数过多，会使励磁回路过电流。
为确保发电机组的安全运行，当发电机转子绕组或励磁回路发生一点接地后，应立即发出信号，告知运行人员进行处理；若发生两点接地时，应立即切除发电机。
因此，对发电机组装设转子一点接地保护和转子两点接地保护是非常必要的。
根据《GB/T 14285-2006继电保护和安全自动装置技术规程》4.2.11规定：对1MW及以下发电机的转子一点接地故障，可装设定期检测装置。
1MW以上的发电机应装设专用的转子一点接地保护装置延时动作于信号，宜减负荷平稳停机，有条件时可动作于程序跳闸。
对旋转励磁的发电机宜装设一点接地故障定期检测装置。
对于汽轮发电机，在励磁回路出现一点接地后，可以继续运行一定时间（但必须投入转子两点接地保护）；而对于水轮发电机，在发现转子一点接地后，应立即安排停机。
发电机转子接地保护现状分析与处理
52研究与探索Research and Exploration ·维护与修理中国设备工程 2019.08 (上)发电机转子接地是发电机较为常见的故障类型之一，因此中、大型机组均按照要求配置转子接地保护。
转子接地保护是保护发电机转子最重要电气量保护，是转子的主保护。
目前对于转子一点接地保护目前并无异议，各机组均已配置。
但对于转子两点接地保护，争议较大，目前两点接地投与不投的现象均存在。
1 发电机转子接地的危害发电机转子绝缘损坏后会造成转子绕组一点接地故障，严重者会造成转子两点（多点）接地故障。
发电机转子一点接地故障较为常见，现场发生过多次转子一点接地故障。
转子发生一点接地故障时，由于没有形成闭合的回路，因此对发电机的危害性较小。
但是如果发电机转子再发生第二点接地故障，则会形成闭合回路，转子回路会流过相大的故障电流，烧坏发电机转子，以及发电机转子的励磁绕组，同时还会造成轴系及汽机磁化。
同时由于励磁绕组部分被短接，使发电机气隙磁通失去平衡，从而会引起发电机严重的振动，从而造成灾难性的后果。
严重威胁着电厂主设备及电网系统的安全。
2 发电机转子接地保护简介 2.1 发电机转子一点接地保护发电机转子一点接地保护原理目前主要有乒乓式保护和注入式保护。
乒乓式保护原理是研发较早，使用较为普遍，本文对品乒乓式保护简要介绍。
乒乓式保护原理：采用乒乓式开关切换原理，通过求解两个不同的接地回路方程，实时计算转子接地电阻值和接地位置。
原理图见图1所示。
其中，S1、S2为由微机控制的电子开关，Rg 为接地电阻，α为接地点位置，E 为转子电压(考虑它的变化，新的电动势以E’表示)。
两个降压电阻R ，一个测量电阻R1。
计算接地位置并记忆，为判断转子两点接地作准备。
为防止保护误动及计算溢出，特设启动判据：E>40V。
图1 转子一点接地保护切换采样原理接线图发电机转子接地保护现状分析与处理张国防，马俊岭 （河南华润电力首阳山有限公司，河南 洛阳 471943）摘要：发电机转子一点接地保护目前在行业内并无争议，1MW 及以上的机组均按要求配置。
小机组发电机接地保护探讨
小机组发电机接地保护探讨摘要：发电机是将机械能转换为电能的设备，在发电系统中，发电机是最重要的设备。
为维持发电系统安全稳定运行，必须要保证发电机设备运行的稳定性和可靠性。
采用状态监测的方法能够及时诊断和发现发电机故障，而在线状态监测方法的基础是对不同发电机故障的表现进行精确的区分，即将故障的表现与故障类型对应起来。
为此，本文以小机组为例，对发电机常见故障及其表现形式进行了区分，详细介绍了发电机定子接地和转子接地的类型、原因以及保护方法。
合理的接地保护能够有效避免发电机接地故障所带来的危害，为设备的安全稳定运行提供了重要保证。
关键词：小机组；发电机；接地保护；定子；转子发电机是发电机组中非常重要的设备，因而保证其安全稳定运行具有重要意义。
接地故障是发电机最常见的故障类型，接地故障预防和接地保护能有效降低发电机故障率。
现首先对发电机常见故障进行了介绍，并简要分析了导致发电机接地故障的主要原因；然后针对小机组发电机定子和转子接地保护的问题进行了研究，对避免接地故障危害发电机运行安全具有重要的现实意义。
1发电机常见故障发电机常见的故障可以分为定子常见故障和转子常见故障两种类型。
定子故障可以分为相间短路和单相接地短路两种主要形式，同样转子故障也可以分为相间短路和转子接地短路两种主要形式。
导致定子故障的原因主要是老化或者是设备异常导致绝缘保护损坏，从而造成定子相间短路或单相接地故障的发生，定子单相接地故障主要是通过外壳形成接地，是发电机最常见的故障之一。
转子故障中，相间短路故障同样是由绝缘损坏所导致的，当绝缘损坏后，相间就会形成短路电流，短路电流的作用会导致局部温升，从而进一步加速绝缘损坏，进而造成更加严重的局面。
转子接地故障按其接地形式可以分为一点接地和两点接地两种情况。
发电机一点接地故障所造成的危害较小，通常不会影响发电机的正常运转，但一点接地具有潜在的危险性，因为当发电机发生一点接地的情况后，如不作处理，再发生另外一点接地的情况，就会形成两点接地故障。
关于发电机定子接地故障分析的论文
关于发电机定子接地故障分析的论文关于发电机定子接地故障分析的论文摘要：青海盐湖化工分公司二期供热中心采用的是5、6、7号机组，额定功率为36MW，额定容量为45MVA，但机组在运行过程中出现了定子接地故障。
文章通过对定子接地故障进行分析，通过一定实验确定故障的本质所在，并在此基础上提出相应的解决办法。
关键词：发电机;定子接地;接地故障;供热中心;继电保护装置我公司机组的参数如下：机组型号为QFW-36-2，容量为36MW，功率因素为0.8，励磁方式为交流无刷励磁，额定电压10.5kV，电流是2474.2A，频率为50Hz，接法为Y，并网同期点在发电机出口断路器上。
公司的发电机在使用阶段出现定子接地故障，使得出现电路跳闸、励磁停滞等现象，我们通过分析定子接地故障的原因，根据实际情况判断原因所在，并采取相应的措施。
1 紧急处理在故障发生后，要对保护的继电器进行检测，判断继电保护装置参数（基波谐波的状况）是否符合标准，对保护动作进行进一步的确定，并对机组的各个组件进行了检测。
1.1 继电保护装置的确认继电保护装置的正常运行是通过一些参数来确认的，比如根据波形以及电压值、发电机定子电流等，将故障中的波形、电压值、电流值与正常情况相比，当实际值与正常情况的值相比误差不大时，可判断保护动作是合理的。
如果要进行下一步的确认，需要通过检测发变组二次回路，这样可以确保继电保护装置是否满足要求。
然而这样的检测存在它的弊端，就是不能判断故障的位置，从而不能得到好的解决办法，加大了故障修复的难度。
1.2 对一次系统进行检测首先，摇测绝缘：应使用2500V的兆欧表，阻值要求50MΩ，吸收比1.3。
如果小于10MΩ以下，吸收比小于1.3;其次，检查有无积水、漏油现象。
对一些非电气系统施行检测，若系统中没有出现积水漏油等情况，则说明系统运行正确，同时不可忽略冷却水，因此若绝缘摇上去了，积水、漏油清理了要对其进行检测，看其是否能正常通电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈发电机转子接地保护
【摘要】本文主要讨论了发电机转子接地故障的现象，以及采用乒乓式和电桥式原理构成的转子接地保护的原理及应用。
【关键词】转子；接地；电桥式；乒乓式
0.引言
发电机正常运行时，转子回路对地之间有一定的绝缘电阻和分布电容，它们的大小与发电机转子的结构、冷却方式等因素有关。
当转子绝缘损坏时，就可能引起转子接地故障，常见的是一点接地故障，如不及时处理，还可能接着发生两点接地故障。
转子回路的一点接地故障，由于构不成电流通路，对发电机不会构成直接的危害，对转子回路一点接地故障的危害，主要是担心再发生第二点接地故障，因为在一点接地故障后，转子回路对地电压将有所提高，就有可能再发生第二个接地故障点。
1.转子接地保护基本工作原理
1.1直流电桥原理构成的转子接地保护
直流电桥原理构成的转子接地保护如图一所示。
可调电阻r接于励磁绕组的两端，当发现励磁绕组一点（如k1点）接地后，励磁绕组的直流电阻被分成r1和r2两部分，这时运行人员接通按钮sb，并调节电阻r，以改变r3和r4，使电桥平衡（r1/r2=r3/r4），此时毫伏表mv的指示最小（理论上为零）。
然后断开sb而将连片xb接通，投入励磁绕组两点接地保护。
这时由于电桥平衡，继电器k内因无电流或流有很小的不平衡电流而不动作。
当励磁绕组再有
一点（如k2点）接地时，已调整好的电桥平衡关系被破坏，继电器k内将有电流流过，其大小与k2点距k1点的距离有关。
k2与
k1间的距离越大，电桥越不平衡，继电器k中的电流越大，只要这个电流大于k的整定电流，它就动作，跳开发电机。
在继电器k的线圈回路中接电感l的目的，是阻止交流电流分量对保护动作的影响。
图1 直流电桥原理构成的转子接地保护
按电桥原理构成的转子接地保护结构简单，但存在以下缺点：（1）若第二点接地距第一点接地较近，两点接地保护不会动作，即有死区。
（2）若第一点接地发生在转子滑环附近，则不论第二个接地点在何处，保护都不会动作（因无法投保护）。
（3）对于具有直流励磁机的发电机，如第一个接地点发生在励磁机励磁回路时，保护也不能使用。
因为当调节磁场变阻器时，会破坏电桥的平衡，使保护误动作。
（4）本保护装置只能转子一点接地后投入，如果第二点接地发生的很快，保护来不及投入。
1.2乒乓式原理构成的发电机转子接地保护
乒乓式发电机转子一点接地保护动作原理分析图如图2所示，s1、s2是两个电子开关，由时钟脉冲控制它们的状态为：s1闭合时s2打开，s1打开时s2闭合，两者像打乒乓球一样循环交替的闭合又打开，因此称之为乒乓式转子一点接地保护。
设发电机转子绕组的k点经rjd电阻一点接地，ul为励磁电压，u1为转子正极与k点之间的电压，u2为k点与转子负极之间的电压。
s1闭合s2打开时，直流稳态电流为：
图2 兵乓式发电机转子接地保护原理分析图
2.转子接地保护的应用
2.1乒乓式原理构成的转子接地保护在许继wfb-800微机型发变组保护中的应用
2.1.1一点接地保护
保护原理：采用乒乓式切换原理，通过求解两个不同的接地回路方程，实时计算转子接地电阻和接地位置，并记忆，为判断转子两点接地作准备。
为防止保护误动及溢出，特设启动判据：机端电压e>30v。
当re小于或等于接地电阻整定值时，经延时发转子一点接地信号或作用于跳闸。
定值整定：接地电阻整定值取决于正常运行时转子回路的绝缘水平。
接地电阻高定值可整定为10kω及以上，延时4-10s动作于发信；低定值可整定为10kω以下，延时1s-4s动作于跳闸。
2.1.2两点接地保护
保护原理：一点接地保护原理同前所述，但在这里的一点接地电阻定值只有一段，通过延时发信。
在一点接地故障后，保护装置继续测量接地电阻和接地位置，此后若再发生转子另一点接地故障，则已测得k值变化，当其变化值△k超过整定值时，保护装置就确认为已发生转子两点接地故障，发电机被立即跳闸。
保护判据
为：
△k??kset kset为转子两点接地位置变化整定值
定值整定：接地位置变化动作值一般可整定为5-10%；动作时限按躲过瞬时出现的两点接地故障整定，一般为0.5-1s。
2.2新型原理构成的转子接地保护在南自dgt-801微机型发变组保护中的应用
2.2.1一点接地保护
保护原理：采用新型的叠加直流方法，叠加源电压为50v，内阻大于50kω。
利用微机智能化测量克服了传统保护中绕组正负极灵敏度不均匀的缺点，能准确计算出转子对地的绝缘电阻值，范围可达200 kω。
转子分布电容对测量无影响，电机启动过程中转子无电压时保护并不失去作用。
保护引入转子负极与大轴接地线。
定值整定：rg为接地故障发信定值（整定范围1ω-100kω）；tyd为保护动作延时（整定范围1s-10s）。
2.2.2两点接地保护
保护原理：反映定子电压中二次谐波“负序”分量，此分量是由转子绕组不对称匝间短路时含二次谐波的磁场以同步转速正向旋转而在定子绕组中生成。
保护受一点接地保护闭锁，发生一点接地时保护自动投入。
保护引入机端三相电压。
保护动作逻辑框图如图三：
定值整定：uld为二次谐波电压动作值（整定范围0-10v）：
3.结束语
随着微机型发变组保护的日趋普及，发电机转子保护的灵敏性及可靠性也在不断提高，我想对汽轮发电机转子接地保护所需采样输入信号，即转子+、转子—、发电机大轴电位的引接谈谈我的体会。
转子电压一般取自灭磁开关柜中整流输出至发电机励磁绕组的直流电压，这里需要指出的是：一般为了不使发电机轴端油膜有压降。
将大轴汽端通过电刷可靠接地，此时转子接地保护大轴电位应取自发电机励端接地电刷，这一点在调试现场易被忽视。
