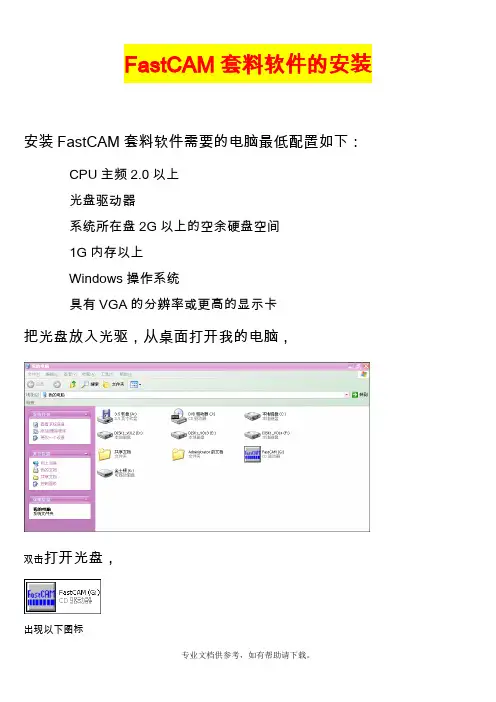

FastCAM套料软件的安装安装FastCAM套料软件需要的电脑最低配置如下:

CPU主频2.0以上

光盘驱动器

系统所在盘2G以上的空余硬盘空间

1G内存以上

Windows操作系统

具有VGA的分辨率或更高的显示卡

把光盘放入光驱,从桌面打开我的电脑,在打开光盘,点击

将出现下面界面

点击上面界面上的“简体中文”将出现下面界面

点击上面界面上的“安装FastCAM”稍等将出现下面界面

点击上面界面上的“Next”将出现下面界面

点击上面界面上的“”后再点击“Next”将出现下面界面

根据切割机控制厂家,在上面界面中选择相应的切割机选项。我们使用的设备应该选择“START”,然后在点击“Next”将出现下面界面

点击上面界面中的“Install”将开始安装,稍等将出现下面界面

点击上面界面中的“Finish”安装完成,如果后面出现错误提示,不用担心,那是因为还没有插加密狗程序不完整产生的错误。提示安装演示文件请根据实际是否需要选择是否安装。

FastCAM套料软件的使用

我们在FastCAM套料软件的长期使用中,认为以下介绍的方法为使用中最容易接受、最快速上手并能保证切割质量和板材利用率的使用方法。其它方法请在以后的使用中参考FastCAM套料软件的说明书。

一、用AutoCAD画制1:1的图纸。

图中只画出需要切割的线条,其它如标注,画图时使用的一些辅助线等,请在图画好后及时删除。画好后选择另存为文件名后缀为“.DXF”的文件。(建议采用AutoCAD画图,其它制图软件也

可以,只要保证画图比例为1:1并保存时保存为后缀为“.DXF”的文件;或能转化为后缀为“.DXF”的文件。)

在画图的过程中,应避免出现以下三中情况,否则编程时将出现错误:

1、重复线;

2、两线相交时,交叉出头;

3、两线相交时,没能完全闭合。

二、手动编程

在FastCAM套料软件开始使用前,请将加密狗插到电脑的USB接口上,等电脑上显示USB设备可用后。在桌面打开文件名为“FastCAM”文件夹。如安装完桌面没有文件名为“FastCAM”文件夹,刷新桌面一次就会有了。

打开“FastCAM”文件夹后,双击图标,如出现以下界面

说明加密狗接触不好,请换其他USB接口后,在重新打开,在用USB分线盒时,请取掉分线盒,自接把加密狗插到电脑上。打开正常界面如下:

第一次使用FastCAM套料软件,请查看上面界面中的最上一行

看FastCAM I ………… I之间的点的位置是不是“START”,如不是请卸载软件重新安装。(每次从新安装后第一次使用必须查看此处)如是,请继续以下操作。

1、把用AutoCAD画制的图形导入到FastCAM套料软件中

点击“文件”菜单 DXF读入后,出现以下界面:

按此界面上选择后,点确定。出现以下界面:

此界面中,在最左边的框内找到你画好的图纸所在的文件夹,在中间框内选择你要编程的图纸名称,最右边的框内为你图纸的缩略图显示,选择好文件后点右边框下面的“S选择”。如果出现是否删除实体的询问时,选择“是”。到此已经把用AutoCAD画制的图形导入到FastCAM套料软件中,下面开始正式编程。

2、手动编程

点击“编程路径”菜单点击“下一路径”出现,“CUTTING”为切割;“MARKING”为画线。选择“CUTTING”切割出现“左”“无”“右”补偿方向选择。(选择左补偿,在编程时,要注意切割方向,应保证零件内轮廓为逆时针切割,外轮廓为顺时针切割。右补偿与之相反。)一般选择“左”。先点击零件的任意一个内轮廓切割线进行编程。(a、编程

对象为圆时,点击了圆上的任意一点后,出现一个“内部”“外部”的选择,选择内部:零件切割完后,圆内部的为废料;选择外部:零件切割完后,圆外部的为废料。点击了内部或外部后,出现“最近控制点”“指点”的选择,最近控制点:最接近你上面在圆上点击的那一点的圆的上下左右四象限点的哪个点为这个圆的切割开始点;指点:你上面在圆上点击的那一点为这个圆的切割开始点。出现引入引出线类型的选择,直线:引入线为一条直线,没有引出线;四分圆:引入线为一个圆的四分之一,没有引出线;半圆:引入线为一个圆的二分之一,没有引出线;四分圆引入引出:引入线为一个圆的四分之一,引出线也为一个圆的四分之一;半圆引入引出:引入线为一个圆的二分之一,引出线也为一个圆的二分之一。出现输入引入引出线的长度,引入线长度选取原则:直径小于60的,穿孔点最好为圆心,大于60的以穿孔后,翻溅的铁硝不覆盖其它要切割的线为准;引入线长度选取原则:火焰一般在1.5个实际哥缝左右,等离子不要引出线。选择直线时:出现输入理想引入线长度后点确认;选择四分圆时,输入理想引入线半径后点确认;择半圆时,输入理想引入线半径后点确认;择四分圆引入引出时,分别输入理想引入线半径和理想的引出线半径后点确认;择半圆引入引出时,分别输入理想引入线半径和理想的引出线半径后点确认。到此一条轮廓线编完,接着出现“CUTTING”“MARKING”选择,依次重复操作,直到全部轮廓线都编完。b、编程对象为直线或弧线时,点击了线上的任意一点后,会出现一个黄色的随着鼠标

拖动正反显示的箭头,此箭头指示的为切割方向,此箭头所在的线的箭尾端的端点为整个轮廓线的切割开始点。箭头指示的切割方向和你实际想要的切割方向一至时,点击鼠标左键一下。出现是否加入引入线的选择,选“是”,出现输入引入线类型选择的弹出窗口,直线:引入线为一条直线;四分圆:引入线为一个圆的四分之一;半圆:引入线为一个圆的二分之一输入理想输入线长度后,点击确认。直线时:弹出输入角度的窗口,0度时的引入线方向和切割开始知线或弧线端点方向一至,输入角度时,引入线以切割线和引入线的端点旋转,逆时针方向旋转为正。四分圆和半圆时:弹出顺时针和逆时针选择。切割轮廓线的旋转方向为内逆、外顺时,引入线选择逆时针。选择后弹出引出线输出的选择,接下来弹出的窗口和引入线的操作一样。当引出线方向选择完后,到此一条轮廓线编完,接着出现“CUTTING”“MARKING”选择,依次重复操作,直到全部轮廓线都编完。)如果对刚编程完的当前最后一条切割轮廓线不满意,点击菜单“编程路径”点击

“删除上条路径”最后一条切割路径删除成功,在重新对此条路径编程即可。不满意的不是最后一条路径,是中间编的一条不满意,点击菜单“编程路径”点击“重新定义路径”点击不满意的那条路径,弹出窗口,点击“确认”,删除引入引出线窗口,点击“是”,点击“CUTTING”重新编辑这条路径。点击“CUTTING”后,有别的覆盖着要编程的轮廓线,先点一下盖不着的地方,想编程的轮廓线就出来了,继续点轮廓线就能继续编程。在此千万不能去点击菜单“编程路径”,在点击“下一路径”来对该轮廓线编程,否则此轮廓线将变成最后一条切割。等所有轮廓线全部编程完成后,点击“编程路径”点击“输出NC码”弹出窗口,选择文件存放路径和输入文件名,
