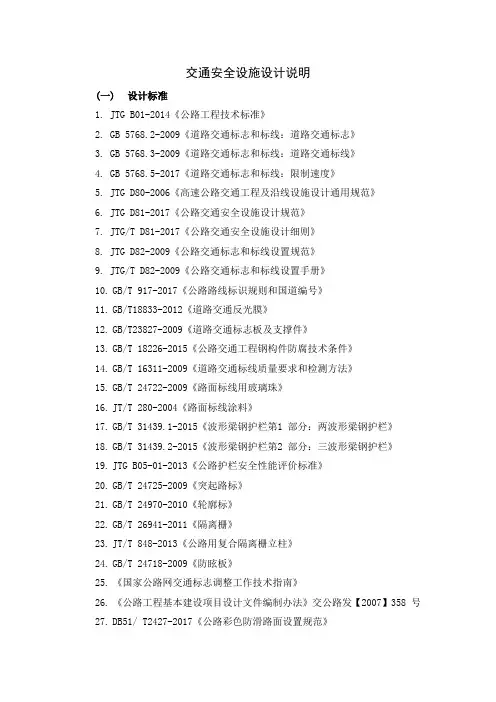

1交通安全设施设计说明通安全设施设计说明 S2-018一、设计依据1、测量提供的地形图2、沿线规划路网3、现场踏勘资料4、主体工程施工图设计图纸二、设计采用规范(1)《城市道路工程设计规范》（CJJ37-xx）；(2)《城市道路路线设计规范》（CJJ193-xx）；(3)《城市道路交叉口设计规程》（CJJ152-xx）；(4)《城市道路交叉口规划规范》（GB50647-xx）；(5)《城市道路交通设施设计规范》（GB50688-xx）；(6)《道路交通标志和标线》（GB5768-xx）；(7)《城市道路交通标志和标线设置规范》（GB51038-xx）；(8)《道路交通标志板及支撑件》（GB/T23827-xx）；(9)《道路交通反光膜》（GB/T18833-xx）；(10)《路面标线涂料》（JT/T280-2004）；(11)《路面标线用玻璃珠》（GB/T24722-xx）；(12)《连续热镀锌钢板及钢带》(GB/T2518-xx)；(13)《一般工业用铝及铝合金热挤压型材》(GB/T6892xx)；(15)《道路交通信号灯设置与安装规范》（GB14886-xx）；(16)《道路交通信号控制机》（GB25280-xx）；(17)《道路交通信号灯》（GB14887-xx）；(18)《城市交通信号控制系统术语》（GA/T509-2004）；(19)《城市道路交通信号控制方式适用规范》（GA/T527-xx）；(20) 《建筑物防雷设计规范》（GB50057－xx）；(21)《电力工程电缆设计规范》（GB50217－xx）；(22)《低压配电设计规范》（GB50054－xx）。

三、工程概况工程全长564、62m，道路等级为城市次干路，设计速度为30km/h，路面为沥青混凝土路面。

横断面形式为:25m=5m人行道+0、25m路缘带+23、5m车行道+0、5m中间双黄线+23、5m车行道+0、25m路缘带+5m人行道。

本项目交通安全和管理设施等级为C级。

四、设计原则1、根据行车速度、道路线形、交通流量、流向和交通组成、道路沿线的状况等，适当确定交通标志和标线等交通设施的设置位置；以道路工程设计为依据，统盘考虑，整体布局，做到连贯性、一致性，满足近期道路交通管理的需求，确保行驶的安全、快捷、畅通。

标志的布设应以不熟悉周围路网体系的司机为对象，通过标志的引导，能顺利、快捷地抵达目的地，不允许发生错向行驶。

2、道路交通标志和标线是交通管理设施，路上的标志具有法律效力，应按交通管理法规及有关标准，正确、合理地设置。

道路交通设施设置不得侵占建筑限界，保证侧向余宽；不应侵占人行道有效宽度和净空高度。

3、当需要在同一地方设置两种以上标志时，可以安装在一根标志立柱上，但同一方向的标志最多不应超过四种。

标志牌在一根立柱上并设时，应按禁令、指示、警告的顺序，先上后下，先左后右地排列。

交通标志设置的净空高度：单柱式一般宜为1、5～2、5m，悬臂式一般应大于该道路规定的净空高度。

4、道路标线中车行道分界线的尺寸、导向箭头的尺寸和路面文字标记的高度应根据路段的设计速度确定。

五、交通标志设计交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按《道路交通标志和标线》（GB5768-xx）规定执行。

以不熟悉本工程路网体系的司机为使用对象，使其通过交通标志的引导，顺利、快捷、安全地抵达目的地，避免发生错误行驶。

1、警告标志警告标志颜色为黄底、黑边、黑图案；形状为等边三角形，顶角朝上；黄底反光，黑图案和边框不反光。

2、禁令标志禁令标志颜色除解除禁止超车和解除限制速度为白底、黑圈、黑图案外，其余均为白底、红圈、红杠、黑图案；形状为圆形或顶角朝下的等边三角形；禁止驶入标志、禁止通行标志等红白两色组成的标志采用全部反光，其它禁令标志采用白底、红圈、红杠反光，黑图案不反光。

3、指示标志指示标志颜色为蓝底、白图案；形状为圆形或长方形、正方形；采用全部反光（比较复杂的标志白图案反光、蓝底不反光）。

4、指路标志指路标志的颜色为蓝底、白图案；形状为长方形；白图案反光、蓝底不反光。

5、标志板面标志板面采用牌号为3003的铝合金板，抗拉强度≥290MPa，屈服点≥241、2MPa，延伸率4%～10%；其耐候、耐盐雾腐蚀、机械性能等应符合《道路交通标志板及支撑件》（GB/T23827-xx）的规定。

6、反光膜本道路采用满足《道路交通反光膜》（GB／T18833-xx）中规定的Ⅳ类反光膜。

反光膜其性能如下：应符合交通行业标准《道路交通反光膜》（GB ／T18833-xx）的要求，其中白色、黄色、红色、绿色和蓝色五种反光膜的色度性能、逆反射性能、反光膜的抗冲击性能、耐弯曲性能、附着性能、收缩性能、耐溶剂性能、耐盐雾腐蚀性能、耐侯性能、耐高低温性能等技术指标应符合以下规定。

色度性能：项目技术要求色度性能1、白色色品坐标（x、y）在以下四角点色品坐标组成的四边形内（0、350，0、360）；（0、305，0、315）（0、295，0、325）；（0、340，0、370）亮度因素≥0、272、黄色色品坐标（x、y）在以下四角点色品坐标组成的四边形内（0、545，0、454）；（0、494，0、426）（0、444，0、476）；（0、481，0、518）亮度因素0、15～0、453、红色色品坐标（x、y）在以下四角点色品坐标组成的四边形内（0、735，0、265）；（0、681，0、239）（0、579，0、341）；（0、655，0、345）亮度因素0、02～0、154、绿色色品坐标（x、y）在以下四角点色品坐标组成的四边形内（0、201，0、776）；（0、285，0、441）（0、170，0、364）；（0、026，0、399）亮度因素0、02～0、115、蓝色色品坐标（x、y）在以下四角点色品坐标组成的四边形内（0、049，0、125）；（0、172，0、198）（0、210，0、160）；（0、137，0、038）亮度因素0、01～0、10逆反射性能：在观测角12’，入射角耐盐雾腐蚀性能：按GB/T10125，把化学纯的氯化钠溶于蒸馏水，配置成5、0%0、1%（质量比）的盐溶液（ph值在6、5～7、2之间），使该盐溶液在盐雾的试验箱内连续雾化，箱内温度保持35C2C。

截取150mm150mm的反光膜试样，按生产厂商的使用说明，粘贴在1、0mm～2、0mm厚的铝合金板上，制成盐雾腐蚀试样。

将试样放入试验箱内，其受试面与垂直方向成30角，相邻两样板保持一定的间隙，行间距不少于75mm，试样的在盐雾空间连续暴露120h。

试验结束后，用清水洗掉试样表面的盐沉积物，然后置于标准环境条件下恢复2h，反光膜表面不应出现变色、渗漏、起泡或被侵蚀等损坏。

耐高低温性能：截取150mm150mm的反光膜试样，按生产厂商的使用说明，粘贴在1、0mm～2、0mm厚的铝合金板上，制成高低温试样。

将试样放入试验箱内，开动冷源，将箱内温度逐渐降至-40C3C，使试样在该温度下保持72h，关闭电源，使试验箱自然升温至室温，再将试验箱升温至70C3C，并在该温度下保持24h，最后关闭电源，使试验箱自然冷去至室温，取出试样，在标准测试条件下放置2h后，反光膜表面不应出现裂缝、软化、剥落、皱纹、起泡、翘曲或外观不均匀等损坏。

耐侯性能：进行自然暴露试验或人工加速老化试验后：①反光膜应无明显的裂缝、皱折、刻痕、凹陷、起泡、侵蚀、剥离、粉化或变形等损坏；②从任何一边均不应出现超过0、8mm的收缩，也不应出现反光膜从底板边缘翘曲或脱离的痕迹；③在观测角为0、2、入射角为-4、15和30时，各类反光膜的逆反射系数RA值不应低于色度性能表65%的规定；④反光膜各种颜色的色品坐标及亮度因素应保持色度性能表的范围内。

7、标志板安装角度标志板的安装角度，是指标志面板与道路中心线的夹角，当标志设在曲线路段时，标志板应与曲线半径的方向一致，与曲线的切线方向垂直。

路侧式标志，指路标志和警告标志安装角为直角或近似直角（80～90），指示标志和禁令标志安装角为直角或锐角（45～90），其它位置的标志安装角一般为直角。

8、标志安装柱式标志的标志内边缘距路肩边缘≥25cm，单柱式标志下缘距路面高度为2、50m。

悬臂式标志的安装净空为5、50m。

当设计的标志安装位置与实际存在的构造物发生冲突时，应根据实际情况并征得设计单位同意后做适当调整。

9、标志支撑①标志结构采用单柱式、悬臂式。

②标志结构的基本设计风压W为0、3kPa，标志结构设计抗风速22、5m/s，结构重要性系数ro=0、95。

③立柱采用的钢材应符合热轧无缝钢管 (YB231-70)的要求。

④立柱顶端和横梁端部采用3mm厚的钢板焊接封盖。

⑤标志基础采用明挖法施工，基底应先整平、夯实，控制好标高，施工完毕，基坑应分层回填夯实；在浇筑混凝土时，应注意使定位法兰盘与基础对中，并将其嵌进基础（其上表面与基础顶面齐平），同时保持其顶面水平，而预埋的地脚螺栓应与其保持垂直。

⑥基础底法兰盘要与地脚螺栓点焊固定，并配双螺母。

⑦标志结构件中所有钢结构(包括螺栓、螺母)均需采用热浸锌处理，所用锌应为《锌锭》(GB470—xx)中规定的0号或者1号锌。

立柱、横梁、法兰盘的镀锌量为600g／m2，紧固件为350g／m2，螺栓连接件在镀锌后应清理螺纹或作离心分离处理。

镀锌工艺符合《锌锭》(GB470―xx)的要求，保证锌的厚度和均匀度，构件镀锌后，外表应整洁光泽，不得有明显的气泡、裂纹、疤痕、毛刺、端面分层等缺陷。

⑧地脚螺栓连接处构件接触面应作喷沙（或酸洗）后涂无机富锌漆。

⑨标志板与滑动槽铝用铆接，标志板与标志柱通过滑块和滑动螺栓连接。

10、设计字体汉字要求采用交通专用字体，根据道路的设计速度，指路标志上汉字高度为35cm（路名标志汉字高度为20cm），宽度可根据文字多少适当压缩（不小于0、75）；采用中英文对照时，汉字应置于英文之上，其它详见下表。

其它文字与汉字高的关系其它文字与汉字高（h）的关系拼音、英文和拉丁字大写1/2h小写1/3h阿拉伯数字字高h字宽0、6h笔画粗1/6h公里符号高k1/2hm1/3h文字设置间隔、行距文字设置与汉字高（h）的关系字间距1/10h以上笔画粗1/10h字行距1/3h距标志边缘最小距离2/5h六、交通标线设计（一）本工程采用符合《道路交通标志和标线》（GB5768-xx）的交通标线。

本工程设有道路中心线、车行道分界线、人行横道线、停止线、导向箭头等交通标线。

标线的颜色、形状、尺寸、间距等按《道路交通标志和标线》（GB5768-xx）选用，后附大样。
