新能源汽车概论课件-教材配套(完整版)

• 巴西是最早利 用甘蔗为原料生产 燃料乙醇的国家， 巴西乙醇汽油标准 有两个：E22(含乙 醇22%)和E100（含 乙醇93%、水7%的 乙醇）。巴西大量 汽油车被改装成乙 醇车
氢能
氢气无色无味无毒，且热值高，燃烧产物只有水，因此无污染。 氢气来源广泛，可以电解水获取。
目前氢能却不能广泛应用的原因是制取成本高；生产、存储 难度大；高压存储危险性大等。
新能源汽车认知
新能源汽车是指采用非常规的车用燃料作为动力来源(或使用 常规的车用燃料、采用新型车载动力装置)，综合车辆的动力控制 和驱动方面的先进技术，形成的技术原理先进、具有新技术、新 结构的汽车。

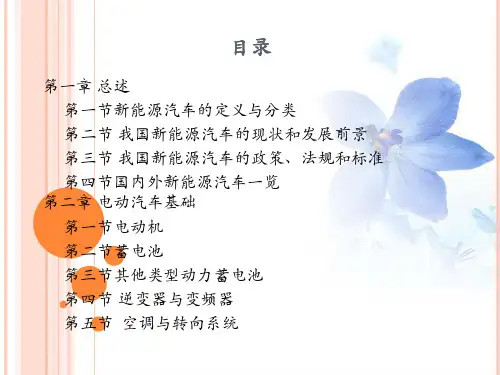

目录:
1.新能源汽车的发展现状 2.混合动力汽车基础知识 3.混合动力汽车技术 4.动力电池技术 5.电动汽车技术 6.其他能源汽车
新能源概念
新能源又称非常规能源，是指刚开始开发利用或正在积极研究、 有待推广的能源。如太阳能、地热能、风能、海洋能、生物质能和核 聚变能等。
联合国开发计划部署（UNDP）将新能源分为大中型水电、新可再 生能源和穿透生物质能三大类。
海洋能
海洋能是指蕴藏在海水中的各种可再生能源。例如：波浪能、 潮汐能、海流能等。这是一项具有战略意义的新能源。
风能
• 风能蕴藏量大，是水能的10倍，并且分布广泛，对交通不便，偏 远山区或岛屿的利用价值更有优势。
• 风能常见利用形式就是风力发电。
核能
• 核能的是通过转化其质量从原子核中释放的能量。但核能利用 存在反应堆的安全问题和核废料处理等技术问题。
2、长安“杰勋”混合动力轿车
3、奇瑞Ａ５ ＩＳＧ 混合动力轿车
纯电动汽车（BEV）
• 纯电动汽车具有本身零排放，能量利用率高，结构简单，工 作噪声小等优点。
• 但就目前来说，市场占有率却不高，其主要原因是续驶里程短， 一般一百公里左右；充电时间长；蓄电池使用寿命短，且电池成 本高等问题，而且电力基础设施建设也影响了电动汽车产业化的 发展。但从长远发展来看，纯电动汽车是推广发展方向。
新能源汽车的发展现状
• 2015年传统汽车增长放缓，新能源汽车却保持高速增长。据 中国汽车工业协会统计，2015年新能源汽车生产340471辆，销售 331092辆，同比分别增长3.3倍和3.4倍。
• 统计显示，在新能源汽车产业中，纯电动汽车产销分别完成 254633辆和247482辆，插电混合动力汽车产销分别完成85838辆 和83610辆。如图1-8所示。
“荣威”平台的上海牌燃料电池轿车
超级电容汽车
超级电容汽车的 电池一般安装在底盘 上，公交车进站后， 车顶充电设备自动升 起，搭到充电站的电 缆上，通过200A— 400A的充电电流完成 充电，充电时间一般 为20—30s。
氢燃料汽车
氢燃料汽车的动力系统是在传统内燃机的基础上加以改进后制成的。 氢燃料汽车以无污染、零排放的优势被业内普遍认可，但氢燃料汽 车也面临着氢的制取和液态氢的存储两大难题，这两大技术问题成 为制约氢燃料汽车发展的瓶颈。
一般有蓄电池、燃料电池、太阳能电池、内燃机发电机组。
混合动力汽车的类型 • 按照燃料种类的不同，混合动力分为汽油混合动力和柴油混合动
力两种。目前国内市场上，混合动力车辆以汽油混合动力为主，而国 际市场以柴油混合动力车型为主。
• 按照推进系统能量流和功率流的配置结构关系，混合动力汽车分 为串联、并联、串并联三种结构形式。
太阳能汽车
• 太阳能汽车是利用太阳能电池将太阳能转换为电能，并利用该 电能作为能源的汽车，它是电动汽车的一种。
• 太阳能汽车主要由太阳能电池组、自动阳光跟踪系统、驱动系 统、控制器和机械系统等组成。
其他燃料汽车
• 生物燃料又称生态燃料，泛指由有机物组成或者制成的燃料。 目前我们所说的生物燃料一般是指生物液体燃料，比如燃料乙醇 和生物柴油等。
常规能源一般指技术上比较成熟且被大规模利用的能源，因此大 中型水电站被看作常规能源，而核能、太阳能、现代生物质能、海洋 能等新能源备受关注。
常见新能源的类型
太阳能
太阳能可分为可太阳能光伏和太阳热能。 光伏板组件是一种在阳光下就会产生直流电的发电装置。
太阳能利用形式：
主要有三种：光热转换、光电转换以及光化学转换。目前利用 太阳能的主要方法有：太阳能电池，太阳能热水器。
国产纯电动车
1、比亚迪ｅ６全球首款纯电动出租车
2、荣威３５０ 纯电动轿车
燃料电池汽车（Fuel cell vehicles）
• 燃料电池汽车（Fuel cell vehicles），是电动汽车的一种，燃料 电池的电能是通过氢气和氧气的化学作用，直接变成电能。燃料 电池化学反应产物主要是电能和水，还有极度少的二氧化碳和氮 氧化物，因此燃料电池汽车被称为绿色新型环保汽车。
汽车。电动汽车虽然目前技术尚不成熟，但前景被广泛看好。
电动汽车
新
能
气体燃料汽车
源
汽
生物燃料汽车
车
氢燃料汽车
混合动力汽车（HEV）
混合动力是指采用传统燃料，同时配以电动机来改善发动机低速动力 输出和燃油消耗的车型。混合动力汽车使内燃机工作在低油耗、少污染的最 佳工况下工作，因此最大的优点就是节能低排，混合动力汽车一般比传统燃 料汽车燃油消耗降低30%-50%。但混合动力汽车存在的问题是长时间高速行 驶并不省油。 • 混合动力汽车也称复合动力汽车，一般装有两个以上动力源，动力源
• 按照两种不同能量的搭配比例不同，混合动力汽车可分为轻度混 合动力、中度混合动力、重度混合动力和插电式混合动力汽车四种类 型。
国产混合动力轿车
1、奔腾Ｂ５０ ＥＶ 采用一汽技术中心自主研发的纯电动乘用车动力平台，整个平台由电
动机、电池、减速器、整车控制器、电动附件和专用显示仪表等组成，该 动力系统具有启动电爬行、纯电动、再生制动、电子驻车制动、家用充 电、快速充电等功能。
2011-2015年中国新能源汽车销量
新能源汽车的主要类型
•
新能源汽车包括的范围比较广，目前主要是指混合动力汽车
（PHEV）、纯电动汽车（BEV，包括太阳能汽车）、燃料电池电动汽
车（FCEV）、氢发动机汽车、其他新能源（如高效储能器、二甲醚）
汽车等产品。

•
其中混合动力汽车、纯电动汽车、燃料电池汽车统称为电动
