继电保护原理复习题

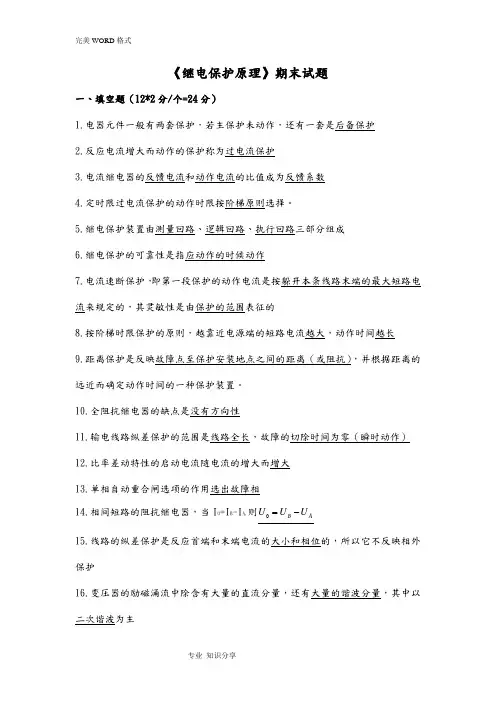

《继电保护原理》期末试题
《继电保护原理》期末试题一、填空题（12*2分/个=24分）1.电器元件一般有两套保护，若主保护未动作，还有一套是后备保护2.反应电流增大而动作的保护称为过电流保护3.电流继电器的反馈电流和动作电流的比值成为反馈系数4.定时限过电流保护的动作时限按阶梯原则选择。
5.继电保护装置由测量回路、逻辑回路、执行回路三部分组成6.继电保护的可靠性是指应动作的时候动作7.电流速断保护，即第一段保护的动作电流是按躲开本条线路末端的最大短路电流来规定的，其灵敏性是由保护的范围表征的8.按阶梯时限保护的原则，越靠近电源端的短路电流越大，动作时间越长9.距离保护是反映故障点至保护安装地点之间的距离（或阻抗），并根据距离的远近而确定动作时间的一种保护装置。
10.全阻抗继电器的缺点是没有方向性11.输电线路纵差保护的范围是线路全长，故障的切除时间为零（瞬时动作）12.比率差动特性的启动电流随电流的增大而增大13.单相自动重合闸选项的作用选出故障相14.相间短路的阻抗继电器，当I O =I B -I A,则A B U U U -=015.线路的纵差保护是反应首端和末端电流的大小和相位的，所以它不反映相外保护16.变压器的励磁涌流中除含有大量的直流分量，还有大量的谐波分量，其中以二次谐波为主17.发电机正常运行，三次谐波电压机端电压大于中性点量。
18.母线保护的首要原则是安全性19.微机保护的基本算法是计算被测电气量的幅值和相位20.微机保护中从某一采集信号内，提出有用信号的过程叫做滤波二、问答题（6*6分/个=36分）1、什么叫继电保护装置，其基本任务是什么？答：继电保护装置是指安装在被保护元件上，反应被保护元件故障或不正常运行状态并作用与断路器跳闸或发出信号的一种自动保护；基本任务：(1) 发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭受破坏，保证其它非故障部分迅速恢复正常运行；(2) 对不正常运行状态，根据运行维护条件（如有无经常值班人员），而动作于发出信号、减负荷或跳闸。
继电保护复习题(附参考答案)
继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。
A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。
A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。
A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。
A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。
A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。
A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。
A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。
这样的做法可能导致 0 事故的发生。
( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。
A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。
A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。

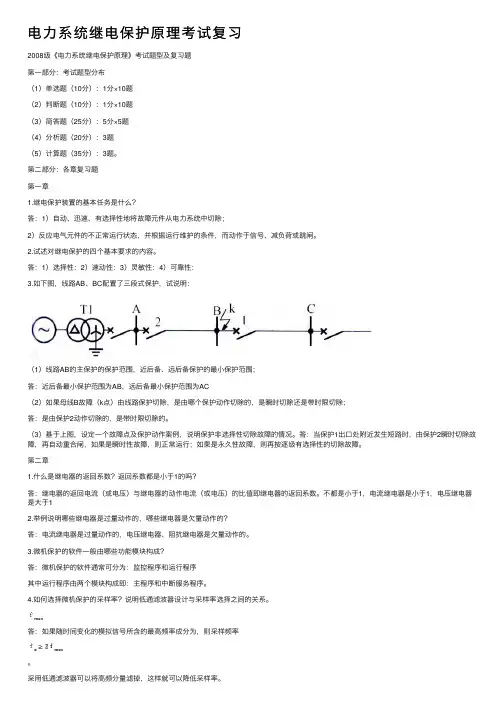

电力系统继电保护原理考试复习
电⼒系统继电保护原理考试复习2008级《电⼒系统继电保护原理》考试题型及复习题第⼀部分：考试题型分布（1）单选题（10分）：1分×10题（2）判断题（10分）：1分×10题（3）简答题（25分）：5分×5题（4）分析题（20分）：3题（5）计算题（35分）：3题。
第⼆部分：各章复习题第⼀章1.继电保护装置的基本任务是什么？答：1）⾃动、迅速、有选择性地将故障元件从电⼒系统中切除；2）反应电⽓元件的不正常运⾏状态，并根据运⾏维护的条件，⽽动作于信号、减负荷或跳闸。
2.试述对继电保护的四个基本要求的内容。
答：1）选择性：2）速动性：3）灵敏性：4）可靠性：3.如下图，线路AB、BC配置了三段式保护，试说明：（1）线路AB的主保护的保护范围，近后备、远后备保护的最⼩保护范围；答：近后备最⼩保护范围为AB，远后备最⼩保护范围为AC（2）如果母线B故障（k点）由线路保护切除，是由哪个保护动作切除的，是瞬时切除还是带时限切除；答：是由保护2动作切除的，是带时限切除的。
（3）基于上图，设定⼀个故障点及保护动作案例，说明保护⾮选择性切除故障的情况。
答：当保护1出⼝处附近发⽣短路时，由保护2瞬时切除故障，再⾃动重合闸，如果是瞬时性故障，则正常运⾏；如果是永久性故障，则再按逐级有选择性的切除故障。
第⼆章1.什么是继电器的返回系数？返回系数都是⼩于1的吗？答：继电器的返回电流（或电压）与继电器的动作电流（或电压）的⽐值即继电器的返回系数。
不都是⼩于1，电流继电器是⼩于1，电压继电器是⼤于12.举例说明哪些继电器是过量动作的，哪些继电器是⽋量动作的？答：电流继电器是过量动作的，电压继电器、阻抗继电器是⽋量动作的。
3.微机保护的软件⼀般由哪些功能模块构成？答：微机保护的软件通常可分为：监控程序和运⾏程序其中运⾏程序由两个模块构成即：主程序和中断服务程序。
4.如何选择微机保护的采样率？说明低通滤波器设计与采样率选择之间的关系。
继电保护题库(含参考答案)
继电保护题库（含参考答案）一、单选题（共100题，每题1分，共100分）1.在以下保护中,（）不能作为主保护。
A、定时限过电流保护B、限时电流速断保护C、瞬时电流速断保护D、电流纵差保护正确答案：A2.自动重合闸的成功率大约在（A、99%以上B、80%-85%C、60%-90%D、小于正确答案：B3.单侧电源线路的自动重合闸装置必须在故障切除后，经一定时间间隔才允许发出合闸脉沖，这是因为(〕A、防止多次重合B、故障点要有足够的去游离时间以及断路器及传动机构的准备再次动作时C、需与保护配合D、断路器消弧正确答案：B4.变压器的过电流保护，加装复合电压闭锁元件是为了（)A、提高过电流保护的快速性B、提高过电流保护的选择型C、提高过电流保护的灵敏度D、提高过电流保护的可靠性正确答案：C5.断路器失灵保护动作时，下列说法正确的是(）A、跳开同一电压等级母线上的所有断路器B、跳开母线上的某些断路器C、闭合母线上的所有断路器D、先跳开母联和分段，再跳开同一母线上与之相连的其他回路断路器正确答案：D6.在一合 Yd11 接线的变压器 d侧发生 BC 两相短路，Y侧某相短路电流是其他两相的两倍，该相为（〕A、A相B、B相C、C相D、都不对正确答案：C7.不属于继电保护基本要求的是（A、速动性B、选择性C、有效性D、可靠性正确答案：C8.当控制开关的合闸后位置，断路器在分闸后位置，断路器的位置指示灯是〔A、绿灯亮平光B、红灯亮平光C、红灯发闪光D、绿灯发闪光正确答案：D9.保护安装处到保护范国末端的线路阻抗称为阻抗继电器的(A、整定阻抗B、测量阻抗C、负荷阻抗D、动作阻抗正确答案：A10.鉴别波形间断角的差动保护，是根据变压器（）波形特点为原理的保护。
A、内部短路电流B、负荷电流C、外部短路电流D、励磁涌流正确答案：D11.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、正序分量B、零序分量C、负序分量D、短路电流正确答案：B12.距离山段保护，采用方向阻抗继电器比采用全阻抗继电器（A、保护范围小B、灵敏性低C、灵敏性一样D、灵敏度高正确答案：D13.双侧电源电网的自动重合闸时间除了满足单电源电网的要求之外，还应考虑（A、两侧保护的型号B、两侧电源电动势是否同相位C、两侧保护动作以及断路器跳闸的时间差D、两侧互感器的误差正确答案：C14.当零序功率方向继电器的最灵敏角为电流超前电压100°时(）A、其电流和电压回路应按反极性与相应的B、该相位角与线路正向故障时零序电流与零序电压的相位关系一致C、该元件适用于中性点不接地系统零序方向保护D、其电流应按反极性与相应的正确答案：B15.要保证重合闸装置只动作一次，装置的准备动作时间应为（A、0.8~1秒B、15~25秒C、1~10秒D、10~15秒正确答案：B16.变压器差动保护中，为了减少不平衡电流，常选用一次侧通过较大短路电流时铁芯也不致于饱和的（）电流互感器。
继电保护原理 试题与答案
继电保护原理试题与答案一、选择题1. 下列哪种继电保护原理适用于检测电流差异来判断故障的类型？A. 电压继电保护B. 电流继电保护C. 频率继电保护D. 相位继电保护答案：B. 电流继电保护2. 继电保护系统中常用的基本元件是？A. CT和PTB. 电容器C. 变压器D. 电阻器答案：A. CT和PT3. 以下哪个继电保护设备适用于检测电力系统中的过电流？A. 超速保护器B. 电流继电器C. 距离保护装置D. 电压继电器答案：B. 电流继电器二、填空题1. 继电保护是电力系统中的一种_____。
答案：安全措施2. 继电保护系统通过检测电流、电压等参数，判断电力系统是否发生_____。
答案：故障3. 继电保护系统中常用的基本元件中，CT是用来测量_____的，PT 是用来测量_____的。
答案：电流，电压三、简答题1. 简要介绍继电保护原理及其作用。
继电保护原理是利用继电器的工作原理，通过监测电流、电压、频率、相位等参数，判断电力系统是否发生故障，并及时采取相应的措施，保护电力系统的安全运行。
它起到了预防事故的效果，能够在发生故障时迅速切断故障区域，保护电力设备和人员的安全。
2. 请简单描述电流继电保护的原理和应用场景。
电流继电保护原理是通过监测电力系统中的电流大小，判断是否存在过电流情况，从而触发相关的保护装置。
电流继电保护适用于变电站、发电厂、配电网等电力系统中的各种设备，如变压器、电缆、发电机等，用于检测短路、过载等故障情况，及时切断电路，保护设备免受损害。
四、应用题某个变电站发生了一次短路故障，需设计一套可靠的继电保护系统以确保电力系统运行安全。
请根据故障情况回答以下问题：1. 你认为在这种情况下，应该选择哪种继电保护原理来检测故障？答案：应选择电流继电保护原理来检测故障。
2. 在继电保护系统中，你会选择哪些基本元件来进行故障检测？答案：我会选择CT来测量电流，PT来测量电压。
3. 请简要说明你设计的继电保护系统是如何工作的。

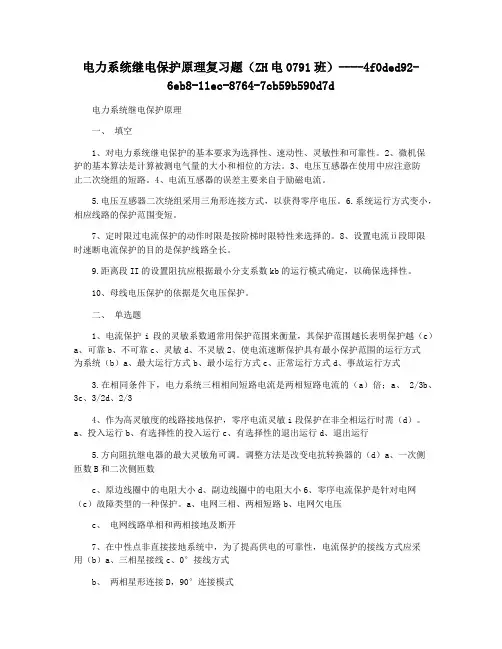

电力系统继电保护原理复习题(ZH电0791班)
电力系统继电保护原理复习题（ZH电0791班）----4f0ded92-6eb8-11ec-8764-7cb59b590d7d电力系统继电保护原理一、填空1、对电力系统继电保护的基本要求为选择性、速动性、灵敏性和可靠性。
2、微机保护的基本算法是计算被测电气量的大小和相位的方法。
3、电压互感器在使用中应注意防止二次绕组的短路。
4、电流互感器的误差主要来自于励磁电流。
5.电压互感器二次绕组采用三角形连接方式，以获得零序电压。
6.系统运行方式变小，相应线路的保护范围变短。
7、定时限过电流保护的动作时限是按阶梯时限特性来选择的。
8、设置电流ⅱ段即限时速断电流保护的目的是保护线路全长。
9.距离段II的设置阻抗应根据最小分支系数kb的运行模式确定，以确保选择性。
10、母线电压保护的依据是欠电压保护。
二、单选题1、电流保护i段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（c）a、可靠b、不可靠c、灵敏d、不灵敏2、使电流速断保护具有最小保护范围的运行方式为系统（b）a、最大运行方式b、最小运行方式c、正常运行方式d、事故运行方式3.在相同条件下，电力系统三相相间短路电流是两相短路电流的（a）倍；a、 2/3b、3c、3/2d、2/34、作为高灵敏度的线路接地保护，零序电流灵敏i段保护在非全相运行时需（d）。
a、投入运行b、有选择性的投入运行c、有选择性的退出运行d、退出运行5.方向阻抗继电器的最大灵敏角可调。
调整方法是改变电抗转换器的（d）a、一次侧匝数B和二次侧匝数c、原边线圈中的电阻大小d、副边线圈中的电阻大小6、零序电流保护是针对电网（c）故障类型的一种保护。
a、电网三相、两相短路b、电网欠电压c、电网线路单相和两相接地及断开7、在中性点非直接接地系统中，为了提高供电的可靠性，电流保护的接线方式应采用（b）a、三相星接线c、0°接线方式b、两相星形连接D，90°连接模式8、下面不属于单侧测量保护的有（a）a、电网纵联保护c、短路电流保护三、判断题（每个子题1.5分，共15分）1、大接地电流系统系指所有的变压器中性点均直接接地的系统。
继电保护复习题(含参考答案)
继电保护复习题（含参考答案）一、判断题（共100题，每题1分，共100分）1.变压器的过负荷通常用来反映正常情况下过载情况，除了发信号外，有时还跳闸。
（）A、正确B、错误正确答案：B2.用供电元件的后备保护切除母线故障，时间较长，使系统电压长时间降低，不能保证安全连续供电，甚至造成系统稳定的破坏。
（）A、正确B、错误正确答案：A3.对变压器差动保护，需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。
（）A、正确B、错误正确答案：A4.近后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。
（）A、正确B、错误正确答案：B5.对没有任何补偿的线路，在单相重合闸的过程中存在潜供电流，如不考虑相间存在的互感，则潜供电流的大小与故障点的位置无关。
（）A、正确B、错误正确答案：A6.当运行方式增大，电流保护的范围也增大，运行方式减小，保护范围也减小，所以运行方式变化越大，保护范围越稳定。
（）A、正确B、错误正确答案：B7.当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和各种类型的变压器差动保护均动作跳闸。
（）A、正确B、错误正确答案：B8.电力系统频率低得过多，对距离保护来讲，首先是使阻抗继电器的最大灵敏角变大，因此会使距离保护躲负荷阻抗的能力变差，躲短路点过渡电阻的能力增强。
（）A、正确B、错误正确答案：B9.变压器励磁涌流的大小与合闸瞬间有关，当电压瞬时值为零时合闸励磁涌流最小。
( )A、正确B、错误正确答案：B10.绝缘监视装置适用于母线出线较多的情况。
A、正确B、错误正确答案：B11.系统运行方式越大，等效阻抗越大，短路电流越小，母线残压越大。
（A、正确B、错误正确答案：B12.接地距离保护只在线路发生单相接地路障时动作，相间距离保护只在线路发生相间短路故障时动作。
（）A、正确B、错误正确答案：B13.电力系统中性点运行方式是指电力系统中发电机或变压器的中性点的接地方式。
继电保护复习题(含参考答案)
继电保护复习题（含参考答案）一、单选题（共50题，每题1分，共50分）1、自耦变压器加装零序差动保护是为了( )。
A、提高自耦变压器内部接地短路的灵敏度B、提高自耦变压器内部接地短路故障的快速性C、提高自耦变压器内部相间短路的可靠性D、自耦变压器内部短路双重化正确答案：A2、母线保护中复合电压闭锁元件不包含( )。
A、低电压B、负序电压C、电压突变D、零序电压正确答案：C3、双绕组变压器空载合闸的励磁涌流的特点有：( )。
A、变压器两侧电流相位一致B、变压器两侧电流相位无直接联系C、变压器两侧均有电流D、仅在变压器一侧有电流正确答案：D4、关于电子式互感器，下列说法错误的是( )。
A、有源电子式互感器利用电磁感应等原理感应被测信号B、无源电子式互感器利用光学原理感应被测信号C、所有电压等级的电子式互感器的输出均为数字信号D、35kV低压电子式互感器通常输出小模拟量信号正确答案：C5、输电线路中某一侧的潮流是送有功，受无功，它的电压超前电流为( )。
A、90°～180°B、0°～90°C、270°～360°D、180°～270°正确答案：C6、某220kV线路间隔智能终端检修压板投入时，相应母差( )。
A、强制解裂B、强制互联C、保持原来的运行状态D、闭锁差动保护正确答案：C7、下述不属于GOOSE报警功能的是( )A、断链报警B、网络风暴报警C、采样值中断D、GOOSE配置不一致报警正确答案：C8、与励磁涌流（一次值）特征无关的是( )。
A、系统电压B、合闸初相角C、TA传变特性D、变压器容量。
正确答案：C9、在所有圆特性的阻抗继电器中，当整定阻抗相同时，( )躲过渡电阻能力最强。
A、全阻抗继电器B、偏移特性阻抗继电器C、工频变化量阻抗继电器D、方向阻抗继电器正确答案：C10、智能终端具有信息转换和通信功能，当传送重要的控制命令时，通信机制采用( )方式，以满足实时性的要求。
电力系统继电保护原理试卷
电力系统继电保护原理试卷一、选择题1. 下列哪个是电力系统中常见的继电保护装置？A. 电流互感器B. 断路器C. 电压互感器D. 变压器2. 继电保护的作用是什么？A. 防止电压波动B. 防止电流过载C. 防止电压下降D. 防止电流短路3. 继电保护系统中的“潮流方程”用于什么？A. 计算电力系统的电流分布B. 计算电力系统的电压变化C. 计算电力系统的功率因数D. 计算电力系统的电能损耗4. 继电保护系统中的“整定值”是指什么？A. 保护装置的额定电流B. 保护装置的动作时间C. 保护装置的动作电压D. 保护装置的动作电流5. 继电保护装置中，采用“电流互感器”是为了什么？A. 测量电网的电压B. 测量电网的频率C. 测量电网的电流D. 测量电网的功率因数二、判断题1. 继电保护装置的作用是防止电力系统发生故障。
（√）2. 继电保护装置的动作电流是固定不变的。
（×）3. 继电保护装置的整定值可根据电力系统的不同情况进行调整。
（√）4. 继电保护装置只有在故障发生时才会起作用。
（√）5. 继电保护装置通常被安装在电力系统的终端设备上。
（√）三、简答题1. 请简要说明继电保护装置的工作原理。
2. 继电保护装置的整定值应如何确定？4. 继电保护装置的动作时间常常是根据什么进行调整的？5. 请简要说明继电保护装置在电力系统中的应用意义。
四、计算题1. 电力系统中一台发电机的额定电流为1000A，继电保护装置的整定值为1200A。
当电力系统中的电流达到1300A时，继电保护装置是否会动作，请计算并说明原因。
2. 一台变压器的额定电流为500A，继电保护装置的整定值为550A。
当电力系统中的电流达到600A时，继电保护装置是否会动作，请计算并说明原因。
电力系统继电保护试题及答案
电力系统继电保护试题及答案一、单项选择题（每题2分，共20分）1. 电力系统继电保护的基本原理是什么？A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案：B2. 以下哪种继电器是时间继电器？A. 电流继电器B. 电压继电器C. 差动继电器D. 反时限继电器答案：D3. 电力系统中的保护装置通常由哪几部分组成？A. 测量、逻辑和执行B. 测量、控制和执行C. 测量、逻辑和控制D. 测量、控制和输出答案：A4. 差动保护主要用于保护哪种设备？A. 发电机B. 变压器C. 输电线路D. 电动机答案：B5. 电力系统继电保护的最终目的是？A. 保护设备安全B. 保证系统稳定C. 减少停电时间D. 所有以上答案：D6. 以下哪种故障属于瞬时性故障？A. 短路故障B. 接地故障C. 过负荷故障D. 电压暂降答案：D7. 电力系统继电保护的灵敏度是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：C8. 继电保护装置的整定值是指什么？A. 保护装置的启动电流B. 保护装置的故障检测能力C. 保护装置的故障处理速度D. 保护装置的故障处理时间答案：A9. 电力系统中的保护装置通常采用哪种方式进行故障检测？A. 电压检测B. 电流检测C. 功率检测D. 频率检测答案：B10. 电力系统继电保护的速动性是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电力系统继电保护的可靠性？A. 保护装置的质量和性能B. 操作人员的技术水平C. 保护装置的整定值D. 系统负荷的变化答案：A, B, C, D2. 电力系统继电保护中常用的保护类型包括哪些？A. 差动保护B. 距离保护C. 过电流保护D. 零序保护答案：A, B, C, D3. 电力系统继电保护装置的整定值应考虑哪些因素？A. 系统的最大负荷B. 系统的最小负荷C. 系统的短路电流D. 系统的电压等级答案：A, C4. 电力系统继电保护装置的故障检测方法包括哪些？A. 电流比较法B. 电压比较法C. 功率比较法D. 频率比较法答案：A, B, C5. 电力系统继电保护装置的故障处理措施包括哪些？A. 断路器跳闸B. 重合闸C. 隔离故障设备D. 通知操作人员答案：A, B, C, D三、判断题（每题1分，共10分）1. 电力系统继电保护装置的灵敏度越高越好。
继电保护习题库+答案
继电保护习题库+答案一、单选题（共58题，每题1分，共58分）1.电力系统无功容量不足必将引起电压(____)。
A、边远地区下降B、升高C、边远地区升高D、普遍下降正确答案：D2.若测量阻抗偏小，则保护范围(____)。
A、不变B、偏大C、不确定D、偏小正确答案：B3.对于单侧电源网络的相间短路保护，其中第二段为(____)。
A、定时限过电流保护B、反时限过电流保护C、无时限电流速断保护D、限时电流速断保护正确答案：D4.三种圆特性阻抗元件中，(____)的动作阻抗与测量阻抗的阻抗角无关。
A、方向阻抗和偏移阻抗B、偏移阻抗C、全阻抗D、方向阻抗正确答案：C5.在最大运行方式下，电流保护的保护区较最小运行方式下的保护区(____)。
A、大B、相同C、无法确定D、小正确答案：A6.变压器差动速断保护的动作条件是(____)。
A、必须经比率制动B、必须经五次谐波制动C、必须经二次谐波制动D、不经任何制动，只要差流达到整定值既能动作正确答案：D7.在线路发生单相接地故障时，故障点的(____)最高，向电源侧逐步降低为零。
A、相电压B、正序电压C、负序电压和零序电压D、线电压正确答案：C8.变压器引出线（外套管处）发生相间短路故障，(____)保护快速动作。
A、重瓦斯B、差动C、轻瓦斯D、以上均不是正确答案：B9.相间距离保护测量组件一般均采用(____)接线方式。
A、-30°B、60°C、0°D、90°正确答案：D10.短路类型代表符号中（2）代表(____)短路类型。
A、两相短路B、两相短路接地C、三相短路D、单相接地短路正确答案：A11.在双侧电源系统中，采用方向元件是为了解决保护的(____)。
A、灵敏性B、可靠性C、选择性D、方向性正确答案：C12.距离保护是以距离(____)元件作为基础构成的保护装置。
A、启动B、测量C、逻辑D、振荡闭锁正确答案：B13.当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是(____)。
继电保护复习题带答案
继电保护复习题带答案继电保护是电力系统安全运行的重要组成部分，它能够快速准确地检测和隔离故障，保证电力系统的稳定运行。
以下是继电保护的复习题及答案，供学习和复习使用。
一、选择题1. 继电保护的基本任务是什么？A. 提供电力系统的实时监控B. 快速准确地检测和隔离故障C. 优化电力系统的运行效率D. 维护电力设备的正常运行答案：B2. 以下哪项不是继电保护装置的基本要求？A. 快速性B. 选择性C. 可靠性D. 经济性答案：D3. 什么是电流保护的基本原理？A. 根据电流的大小来判断故障B. 根据电压的变化来判断故障C. 根据功率的不平衡来判断故障D. 根据频率的变化来判断故障答案：A二、填空题4. 继电保护装置的________性是其最重要的性能指标之一。
答案：可靠性5. 差动保护是一种________的保护方式，常用于变压器和发电机的保护。
答案：高选择性三、简答题6. 简述过电流保护的工作原理。
答案：过电流保护是当检测到电流超过设定值时，继电保护装置会动作，切断故障部分，以防止故障扩大。
7. 什么是距离保护？它有什么特点？答案：距离保护是一种根据故障点到保护装置的距离来确定动作时间的保护方式。
它具有动作速度快、选择性好的特点。
四、计算题8. 假设某电力线路的额定电流为100A，继电保护装置设定的过电流动作值为120A。
如果线路发生故障，实际电流达到150A，计算继电保护装置的动作时间。
答案：假设动作时间与电流超过设定值的比例成正比，设动作时间为T。
根据题设，比例系数为K，则有 K * (150 - 120) = T。
若K=1，则T=30秒。
具体比例系数需根据实际继电保护装置的设定确定。
五、论述题9. 论述继电保护在电力系统自动化中的作用和重要性。
答案：继电保护在电力系统自动化中起着至关重要的作用。
它能够实时监测电力系统的运行状态，一旦检测到异常或故障，能够迅速做出反应，隔离故障部分，防止故障扩散，从而保障整个电力系统的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 电力系统对继电保护的基本要求为 （1） 、 （2） 、 灵敏性和可靠性 。
2. 在整定单侧电源线路的电流速断保护的定值时，应按躲过系统 （3） （填入最大
/最小）运行方式下本线路末端发生 （4） 故障时流过保护的电流计算。
（填入故障类型）
3. 若线路阻抗角φk 为70°，则90°接线的功率方向元件内角α应设为 （5） 。
4. 90°接线方式的功率方向元件，A 相方向元件加入的电流和电压为： （6） ，
（7） 。
5. 接地距离保护接线方式，A 相接入的电压Um 和电流Im 应为 （8） ， （9） 。
6. 我国闭锁式纵联保护常见的起动方式有 （10） ， （11） ， （12） 。
7. 对于Yd11接线的变压器，传统的纵差动保护接线时，变压器星形侧（1侧）的TA 应接
为 （13） ，变压器三角侧（2侧）的TA 应接为 （14） ，且两侧TA 变比1TA n 、2TA n 与变压器变比T n 应满足的条件是 （15） 。
8. 试述三段式距离保护的整定、优缺点评价；（10分）
9. 什么是阻抗继电器的测量阻抗、整定阻抗、起动阻抗以方向阻抗继电器为例来说明三者
的区别。
10. 说明相间距离保护的0°接线方式和接地距离保护接线方式中，接入阻抗元件的电压电
流
11. 纵联保护的逻辑信号可分为哪几类，各起什么作用。
12. 说明变压器纵差动保护的基本原理、绘出其单相原理接线（以两绕组变压器为例）。
并
画出直线型比率制动特性原理图，分析采用穿越电流制动有何作用 13. 简述重合闸前加速和后加速保护的动作过程及其优缺点。
14. 下图所示的网络中所有线路各侧均装有方向高频保护，并认为所有电源的电势均相等且
同相。
试指出当k1点发生三相短路时，流过各套保护的功率方向（正向和反向）和在
1. 线路E-F 和F-G 均装设了三段式电流保护，已知线路正序阻抗1
0.4/X km =Ω，线路E-F
的最大负荷电流.max
170L I
A =，可靠系数分别为 1.3rel
K I
=， 1.1rel
K =Ⅱ
， 1.2rel
K =Ⅲ
，负荷自启
动系数 1.5Ms
K =,返回系数0.85re
K =，时间阶段0.5t ∆=s ，线路保护3的过电流动作时限
为，其余参数见图。
计算线路保护1电流三段的整定值和动作时限，并校验灵敏度。
（20分）
E s min .s X Ω
=3max .s X
哪些保护之间传送高频闭锁信号哪些套保护会动作于跳闸若故障线路通道破坏，保护能否正确动作（15分）
k1
C D
B A
3
4
5
2
16
15. 三段距离保护的整定计算：
a) AB 线路最大负荷电流分别为240A ，功率因数，线路阻抗角为75°。
b) 电源A ：Ω=Ω=20,15max .min .S S X X 。
c)
5.1,2.1,2.1,8.0,85.0==='''=''='Ms re rel rel rel
K K K K K 试整定线路AB （A 侧）各段保护的阻抗，并校验灵敏度。
距离III 段应分别求出使用全阻抗继电器和方向阻抗继电器的整定值。
（25分）
16. 下图所示网络中，已知系统额定电压
=115千伏，可靠系数I
rel K =，单位正序阻抗
10.4/z km =Ω，系统阻抗分别为max 18S Z •=Ω，min 12S Z •=Ω，其它参数如图所示。
试决定线路E-F 上保护1电流速断保护的动作电流I
⋅1set I 、动作时限I
1t 以及最小保护范围
I
⋅1m in l ，并说明当线路长度减到40km 、20km 时情况如何由此得出什么结论（20分）。
17. 试述变压器的故障类型、不正常运行状态及相应的保护方式（10分）
18. 网络接线如下图（a ）所示，保护1、2都装设了三段电流保护，保护接线如（b ）图所
示。
当k 点发生三相短路故障时，分析保护1和2各段的起动、动作和返回情况（具体
F
E
2
1
60Km
kV
115s
t III c 0.1=A
B
C
Ω
40Ω
24
指明相应继电器的动作情况）。
（15分）
l （a）网络接线图
TAa
3
19.。
