PCB测试点
最新PCB测试点制作的一般要求资料
PCB测试点制作的一般要求PCB测试点制作的一般要求关键性元件需要在PCB上预设测试点。
用于焊接外貌组装元件的焊盘不容许兼作检测点，必须另外预设专用的测试焊盘，以保证焊点检测和生产调试的没事了进行。
用于测试的焊盘尽可能的安排于PCB的统一侧面上，即便于检测，又利于减低检测所花的费用。
1.工艺预设要求(1) 测试点间隔PCB边缘需大于5mm；(2) 测试点不可被阻焊药或文字油墨笼罩；(3) 测试点最佳镀焊料或选用质地较软、易贯串、不易氧化的金属，以保证靠患上住接地，延长探针施用寿命(4) 测试点需放置在元件周围1mm之外，制止探针和元件撞击；(5) 测试点需放置在定位孔（配合测试点用来精确定位，最佳用非金属化孔，定位孔误差应在±0.05mm内）环状周围3.2mm之外；(6) 测试点的直径不小于0.4mm，相邻测试点的间距最幸亏2.54mm以上，但不要小于1.27mm；(7) 测试面不能放置高度超过6.4mm的元器件，过高的元器件将导致在线测试夹具探针对测试点的接触不良；⑻测试点中间至片式元件端边的间隔C与SMD高度H有如下关系：SMD高度H≤3mm，C≥2mm；SMD高度H≥3mm，C≥4mm。
(9) 测试点焊盘的巨细、间距及其布局还应与所采用的测试设备有关要求相匹配。
2.电气预设要求(1) 尽量将元件面的SMC/SMD测试点通过过孔引到焊接面，过孔直径大于1mm，可用单面针床来测试，减低测试成本；(2) 每个电气接点都需有一个测试点，每个IC需有电源和接地测试点，且尽可能接近元件，最幸亏2.54mm之内；(3) 电路走线上设置测试点时，可将其宽度放大到1mm；(4) 测试点应均匀分布在PCB上，削减探针压应力集中；(5) PCB上供电线路应分区域设置测试断点，以便电源去耦合或妨碍点查询。
设置断点时应考虑恢复测试断点后的功率承载能力。
－－－－－－－－－－－－－－－问：PCB板如何留测试点？答：今日电子产品越趋轻薄短小，PCB之预设布线也越趋复杂坚苦，除需统筹功能性与安全性外，更需可生产及可测试。

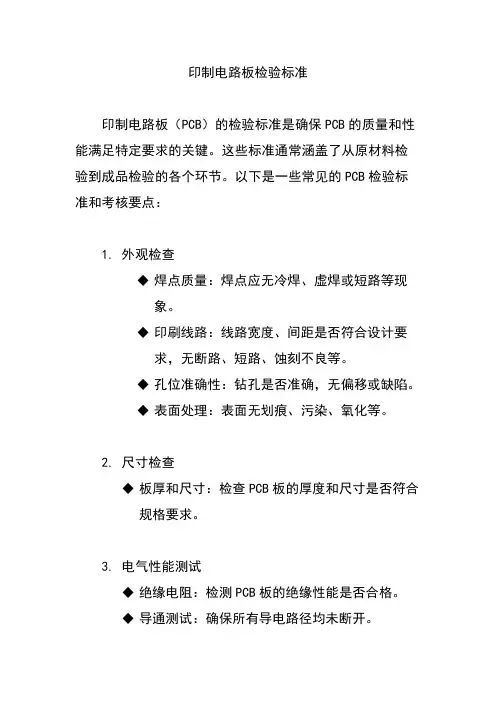

印制电路板检验标准
印制电路板检验标准印制电路板（PCB）的检验标准是确保PCB的质量和性能满足特定要求的关键。
这些标准通常涵盖了从原材料检验到成品检验的各个环节。
以下是一些常见的PCB检验标准和考核要点：1. 外观检查◆焊点质量：焊点应无冷焊、虚焊或短路等现象。
◆印刷线路：线路宽度、间距是否符合设计要求，无断路、短路、蚀刻不良等。
◆孔位准确性：钻孔是否准确，无偏移或缺陷。
◆表面处理：表面无划痕、污染、氧化等。
2. 尺寸检查◆板厚和尺寸：检查PCB板的厚度和尺寸是否符合规格要求。
3. 电气性能测试◆绝缘电阻：检测PCB板的绝缘性能是否合格。
◆导通测试：确保所有导电路径均未断开。
4. 力学性能测试◆抗弯曲能力：PCB在一定力度下的弯曲不应造成损坏。
◆耐热性能：PCB应能承受特定的温度范围。
5. 环境适应性测试◆湿热测试：检验PCB在高湿高热环境下的性能稳定性。
◆温度循环测试：测试PCB在温度变化下的可靠性。
6. 化学和物理性能◆耐腐蚀性：PCB材料和涂层应具有良好的耐腐蚀性。
◆材料成分：确认使用的材料符合环保和安全标准。
7. 符合国际标准◆IPC标准：IPC（国际电子工业联合会）提供了一系列关于PCB设计、制造和检验的标准。
◆UL认证：某些应用可能需要PCB满足UL（Underwriters Laboratories）认证标准。
8. 特定应用要求◆高频应用：对于高频信号传输的PCB，需特别关注信号完整性。
◆汽车、医疗等领域：这些领域的PCB可能有额外的质量和安全要求。
PCB检验是一个全面的过程，涉及多个方面的考量。
正确的检验流程和严格的标准对于确保PCB产品的可靠性和安全性至关重要。

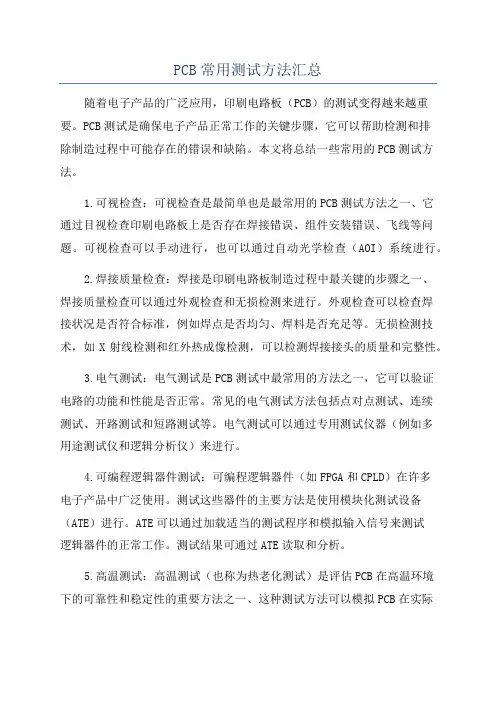

PCB常用测试方法汇总
PCB常用测试方法汇总随着电子产品的广泛应用，印刷电路板（PCB）的测试变得越来越重要。
PCB测试是确保电子产品正常工作的关键步骤，它可以帮助检测和排除制造过程中可能存在的错误和缺陷。
本文将总结一些常用的PCB测试方法。
1.可视检查：可视检查是最简单也是最常用的PCB测试方法之一、它通过目视检查印刷电路板上是否存在焊接错误、组件安装错误、飞线等问题。
可视检查可以手动进行，也可以通过自动光学检查（AOI）系统进行。
2.焊接质量检查：焊接是印刷电路板制造过程中最关键的步骤之一、焊接质量检查可以通过外观检查和无损检测来进行。
外观检查可以检查焊接状况是否符合标准，例如焊点是否均匀、焊料是否充足等。
无损检测技术，如X射线检测和红外热成像检测，可以检测焊接接头的质量和完整性。
3.电气测试：电气测试是PCB测试中最常用的方法之一，它可以验证电路的功能和性能是否正常。
常见的电气测试方法包括点对点测试、连续测试、开路测试和短路测试等。
电气测试可以通过专用测试仪器（例如多用途测试仪和逻辑分析仪）来进行。
4.可编程逻辑器件测试：可编程逻辑器件（如FPGA和CPLD）在许多电子产品中广泛使用。
测试这些器件的主要方法是使用模块化测试设备（ATE）进行。
ATE可以通过加载适当的测试程序和模拟输入信号来测试逻辑器件的正常工作。
测试结果可通过ATE读取和分析。
5.高温测试：高温测试（也称为热老化测试）是评估PCB在高温环境下的可靠性和稳定性的重要方法之一、这种测试方法可以模拟PCB在实际使用过程中所面临的高温环境，例如机箱内部的高温。
高温测试可以通过将PCB暴露在高温环境下并进行持续工作来进行。
6.环境测试：环境测试是评估PCB在各种环境条件下的可靠性和稳定性的方法之一、常见的环境测试包括温度循环测试、湿度测试、振动测试和冲击测试等。
环境测试可以模拟PCB在实际使用过程中可能遇到的不同环境条件，以确保其可靠性和性能稳定性。
7.可靠性测试：可靠性测试是评估PCB在长时间使用中的可靠性和质量的方法之一、常见的可靠性测试包括寿命测试、可靠性试验和可靠性预测等。

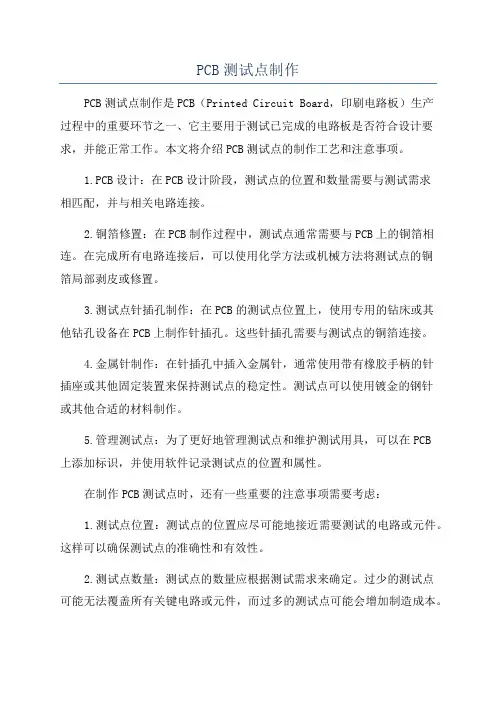

PCB测试点制作
PCB测试点制作PCB测试点制作是PCB（Printed Circuit Board，印刷电路板）生产过程中的重要环节之一、它主要用于测试已完成的电路板是否符合设计要求，并能正常工作。
本文将介绍PCB测试点的制作工艺和注意事项。
1.PCB设计：在PCB设计阶段，测试点的位置和数量需要与测试需求相匹配，并与相关电路连接。
2.铜箔修置：在PCB制作过程中，测试点通常需要与PCB上的铜箔相连。
在完成所有电路连接后，可以使用化学方法或机械方法将测试点的铜箔局部剥皮或修置。
3.测试点针插孔制作：在PCB的测试点位置上，使用专用的钻床或其他钻孔设备在PCB上制作针插孔。
这些针插孔需要与测试点的铜箔连接。
4.金属针制作：在针插孔中插入金属针，通常使用带有橡胶手柄的针插座或其他固定装置来保持测试点的稳定性。
测试点可以使用镀金的钢针或其他合适的材料制作。
5.管理测试点：为了更好地管理测试点和维护测试用具，可以在PCB上添加标识，并使用软件记录测试点的位置和属性。
在制作PCB测试点时，还有一些重要的注意事项需要考虑：1.测试点位置：测试点的位置应尽可能地接近需要测试的电路或元件。
这样可以确保测试点的准确性和有效性。
2.测试点数量：测试点的数量应根据测试需求来确定。
过少的测试点可能无法覆盖所有关键电路或元件，而过多的测试点可能会增加制造成本。
3.包括地面测试点：除了常规的电路测试点外，还应包括地面测试点。
通过连接地面测试点，可以更好地检测电路板上的接地情况。
4.检查测试点连接：在制作测试点后，应仔细检查测试点与相关电路或元件之间的连接。
确保测试点与设计要求相符，并避免接触不良或其他连接问题。
总结起来，制作PCB测试点需要根据电路板设计要求和测试需求来确定位置和数量，并通过钻孔和金属针插孔的制作来实现。
在制作过程中需要注意测试点的位置选择、数量控制和连接质量。
通过合理的测试点制作，可以有效地测试PCB的性能和功能，确保电路板的质量和可靠性。
PCB测试点制作的一般要求
PCB测试点制作的一般要求PCB（Printed Circuit Board）测试点是在PCB上制作的用于进行电子元器件测试的点。
它们起到了连接测试设备与电子元器件之间的桥梁作用，可以用于测量电流、电压和信号等。
1.尺寸与位置：测试点应具有明确的尺寸和位置要求。
尺寸的准确性是确保测试点能够与测试针良好接触的关键。
而位置的准确性可以确保测试点与需要测试的电子元器件连接。
2.导电性：测试点应具有良好的导电性能，以确保测试针与测试点之间能够良好地传递信号和电流。
这可通过使用导电的材料来实现，如黄铜、铜等。
3.耐久性：测试点应具有足够的耐久性，以满足长期的测试需求。
耐久性可以通过采用合适的材料和制作工艺确保。
此外，还应考虑使用环境的影响，如温度、湿度等。
4.易于制作：测试点的制作应简单、可靠且成本效益高。
常用的测试点制作方法包括通过蚀刻、钻孔等加工工艺来制作。
5.与其他电路元件的兼容性：测试点应与其他电路元件的布局和封装兼容。
这意味着测试点应位于较大的焊盘上，以确保与其他元件之间有足够的空间。
此外，还应考虑其他元件的电路连接与引脚的冲突。
6.标记和编号：测试点应标记和编号，以便正确地识别和连接。
常见的标记方式包括使用文字、符号或者颜色等。
7.安全性：测试点应符合相关的安全标准和规范要求，以确保使用过程中不会引起安全风险。
8.容易测试：测试点应易于测试，并且能够满足测试的要求。
例如，测试点的尺寸和位置应该能够容易地被测试针接触到。
总结起来，PCB测试点制作的一般要求包括尺寸与位置的准确性、优良的导电性能、足够的耐久性、易于制作、与其他元件的兼容性、标记和编号、安全性以及容易测试等。
这些要求的满足可以保证测试点的稳定性和可靠性，从而提高PCB的测试效果。
PCB测试点与测试孔的设计
PCB测试点与测试孔的设计
在SMT的大生产中为保证品质和降低成本，离不开在线测试。
为了保证测试工作的顺利进行，PCB设计时应考虑到测试点与测试孔(用于PCB及PCB组件电气性能测试的电气连接孔)的设计。
(1)接触可靠性测试设计。
测试点原则上应设在同一面上,并注意分散均匀。
测试点的焊盘直径为09mm~1.0mm，并与相关测试针相配套。
测试点的中心应落在网格之上，并注意不应设计在板子的边缘5mm内，相邻的测试点之间的中心距不小于1.46mm，如图所示。
测试点之间不应设计其他元件，测试点与元件焊盘之间的距离应不小于1mm，以防止元件或测试点之间短路，并注意测试点不能涂覆任何绝缘层，如图所示。
原则上，测试孔可用工艺孔代替，但对拼板的単板测试时仍应在子板上设计测试孔。
(2)电器可靠性测试设计，所有的电气节点都应提供测试点,即测试点应能覆盖所有的I/0、电源地和返回信号，每一块IC都应有电源和地的测试点，如果器件的电源和地脚不止一个，则应分别加上测试点，一个集成块的电源和地应放在2.54mm之内，不能将IC控制线
直接连接到电源、地或公用电阻上，对带有边界扫描器件的VLSI和ASIC器件，应增设为实现边界扫描功能的辅助测试点，如时钟、模式、数据串行输入/输出端、复位端，以达到能测试器件本身的内部功能逻辑的要求。
在PCB 设计中,我们经常需要对某些信号线增加一些测试点,以便在产品调试中对其信号进行测试。在PADS Layou
在PADS 中添加表面型测试点在PCB 设计中，我们经常需要对某些信号线增加一些测试点，以便在产品调试中对其信号进行测试。
在PADS Layout（POWERPCB）中添加测试点时，默认的是以标准过孔STANDARDVIA 作为测试点，但这是通孔方式的测试点，为了节省测试点所占用的PCB 空间，高密度布线中我们更需要表面形式的测试点。
这时我们可以按以下方法来添加表面型测试点：一．在PADS Layout（PowerPCB）中添加表面型测试点1．首先在菜单Setup > Pad Stacks 中添加新的过孔（通孔）类型，把钻孔Drill设为0，欲加的测试点所在层（例如TOP 层）半径设为合适的大小，其它层半径设为0，这样就得到一个表贴的过孔类型，取个名字（例如为TP_TOP和TP_BOTTOM 分别为顶层和底层的类型）保存，如下图所示。
2．在菜单栏选择Tools > DFT Audit…，打开对话框，在左边的Use Test Point 下拉框中选择需要的测试点类型，如TP_TOP，在右上角勾选PCB Top Side 选项。
3．点击工具栏中的DESIGN 图标，然后选择添加测试点图标，然后在PCB 板上需要添加测试点的走线或者焊盘上，点击添加测试点即可，如下图所示。
二．在PADS Router（BlazeRouter）中添加表面型测试点我们也可以在PADS Router（BlazeRouter）中添加表面型测试点。
1．要在PADS Router 中添加测试点必须先在PADS Layout（PowerPCB）中增加好相应的表贴过孔类型，如上面增加TP_TOP 和TP_BOTTOM 测试点的方法。
2．然后在PADS Router 的菜单项Tools > Options > Test Points 选项页中进行如下设置。
注：测试探头的Fixture drill size 参数不要太大，否则可能因为违背设计规则而放不下测试点。
PCB性能测试
PCB性能测试PCB，即印制电路板，是电子设备中最基本的组成部分之一。
为了确保电子设备的稳定运行和可靠性，必须对PCB进行性能测试。
本文将介绍PCB性能测试的内容和流程。
一、性能测试种类1. 绝缘电阻测试：用于测量电路板各层之间或电路板和周围环境之间的绝缘电阻。
测量绝缘电阻时，通常需要将一端接地，然后使用万用表测量与其他端点的电阻值。
2. 轨迹阻抗测试：用于测量电路板信号传输路径的阻抗。
通过对传输路径的阻抗进行测试，可以确保数据的传输质量，从而提高电子设备的性能。
3. 焊接测试：用于测试PCB上所采用的焊接技术的性能。
测试焊接性能可以避免焊接不牢或电子器件运行异常的情况。
4. 环境测试：用于测试PCB在不同环境下的性能。
比如，在高温或低温环境下，电路板的性能可能会受到影响。
5. 机械性能测试：用于测量电路板在物理环境下的性能，比如抗弯曲或耐冲击性等。
这种测试还包括PCB振动测试，可用于测试电路板在振动环境下的可靠性。
二、性能测试流程1. 确定测试标准：在测试PCB性能之前，需要明确测试标准。
标准化测试可确保测试结果的准确性和可靠性。
这些标准可参考国家标准或行业标准。
2. 准备测试设备：根据所需测试的性能，准备相应的测试设备。
如，需要绝缘电阻测试，通常需要使用万用表、高阻测试仪等。
3. 进行测试：根据所选的测试方法，进行测试。
比如绝缘电阻测试，需要将电路板的两个端口连接到测量仪器的两个端口，并测量电阻值。
每一项测试都需要按照标准规定的参数和流程进行测试，保证测试结果的可靠性。
4. 记录结果：完成测试后，需要记录测试结果。
将测试结果与测试标准进行比较，判断PCB是否符合标准，以便进行后续的维修或处理。
三、PCB性能测试的重要性1. 保证电路板的可靠性：电子设备的可靠性是用户最看重的方面之一。
进行性能测试，可以检查电路板的各个方面，确保电路板的可靠性。
2. 减少维修次数和维修成本：通过测试，可以发现电路板内部存在问题，从而避免维修不良或更换不必要的部件。
pcb 板材弯曲强度的测试方法
pcb 板材弯曲强度的测试方法
PCB板材的弯曲强度测试方法有以下几种：
1. 三点弯曲测试法：将PCB板材固定在两个支撑点之间，施
加一定的力使其弯曲，测量板材在弯曲过程中的变化。
根据变化的规律，可以得出板材的弯曲强度。
2. 四点弯曲测试法：将PCB板材固定在四个支撑点之间，施
加一定的力使其弯曲，测量板材在弯曲过程中的变化。
通过四点弯曲测试法可以更准确地测量板材的弯曲强度。
3. 压痕测试法：在PCB板材上施加一定的压力，观察板材表
面是否出现压痕或变形。
根据板材的变形情况可以评估其弯曲强度。
4. 悬臂梁测试法：制作一个固定在一端的悬臂梁，将PCB板
材固定在悬臂梁上，通过施加力使悬臂梁产生弯曲，测量板材在弯曲过程中的变化。
这种方法适用于薄板材的弯曲强度测试。
需要注意的是，在进行这些测试时，要控制施加力的大小、位置和速度，确保测试的可靠性和准确性。
此外，还需遵循相关的标准和规范，以保证测试结果的可比性和可靠性。
PCB板测试项目
PCB板测试项目1、切片分析➢测试目的：电镀铜厚度；测试孔壁的粗糙度；介电层厚度；防焊绿油厚度；➢测试方法：对PCB板金属化孔进行切片分析2、绿油附着力测试➢测试目的：测试防焊漆和板料或线路面的附着力。
➢测试方法：用600#3M胶带紧贴于PCB绿油面上长度约2英寸长，用手抹3次胶面，确保贴平,胶带每次只可使用一次。
用手将胶带垂直板面快速地拉起，检查胶带是否有附上防焊漆,板面防焊漆是否有松起或分离之现象。
3、金属化孔热应力试验：➢测试目的：观察金属化孔内的互连是否有破坏，玻璃布基材是否有分层现象。
➢试验方法：1、样品PCB置入烤箱烘150℃，4小时，取出试样待其冷却至室温。
2、样品PCB于288℃±5℃之锡炉中完全浸入锡液10±1秒/次,取出冷却后做第二次，共3次。
取出试样后待其冷却，并将试样清洗干净。
3、做孔切片（依最小孔径及PTH孔作切片分析）。
利用金相显微镜观查孔内切片情形。
4、介质耐压测试➢测试目的：测试线路板材料的绝缘性能及导线间空间是否足够➢测试设备：耐压测试仪➢测试方法：1、在PCB板上选取2组测试对象，包括同层相邻导线间及相邻层间，分别通过软导线引出2、试验前，烘烤板子，温度为50-60℃/3小时，冷却至室温3、将耐电压测试仪分别连接到被测PCB板上试验线上4、将电压值从0V升至500VDC（两层板2000V），升压速度不超过100V/s5、在500VDC的电压作用下持续时间30s➢接收标准：在测试过程中，绝缘介质或导体间距之间，不应出现电弧、火光、闪络、击穿等情况。
5、湿热及绝缘电阻试验：➢测试目的：检测印制板在暴露于高湿度和热条件，绝缘材料绝缘电阻的下降程度。
➢测试设备：耐压测试仪、湿热箱、直流电压源➢测试方法：1、选择测试点：在PCB板上选取2组测试对象，包括同层相邻导线间及相邻层间，分别通过软导线引出（与介质耐压试验选取测试对象相同）2、试验前测试：应在标准规定试验室环境，施加产品规定试验电压，测量测试点间绝缘电阻，测试时正负极性交替，两次测试结果。
PCB测试点的设计要求
PCB测试点的设计要求
测试点的设计要求：
1.定位孔采⽤⾮⾦属化的定位孔，误差⼩于0.05mm。
定位孔周围3mm不能有元件。
2.测试点直径不⼩于0.8mm，测试点之间的间距不⼩于1.27mm,测试点离元件不⼩于1.27mm，否则锡会流⼊到测试点上。
3.如果在测试⾯放置⾼度超过4mm的元器件，旁边的测试点应避开，距离4mm以上，否则测试治具不能植针。
4.每个电⽓节点都必须有⼀个测试点，每个IC必须有POWER及GROUND的测试点，且尽可能接近此元器件，最好在距离IC 2.5mm范围内。
5.测试点不可被阻焊或⽂字油墨覆盖，否则将会缩⼩测试点的接触⾯积，降低测试的可靠性。
6.测试点不能被插件或⼤元件所覆盖、挡住。
7.不可使⽤过孔或DIP元件焊点做测试点。
ICT植针率需要达到100%，元件可测试率要达到85%以上。
补充
1.虽然有双⾯治具，但是最好将被测点放到同⼀⾯。
2.被测试点的优先级：
A.测垫（Testpad）
B.零件脚（Componet Lead）
C.贯穿孔（Via）
3.被测点间或者与预钻孔之中⼼距
不得⼩于50mil(1.27mm)
以⼤于100mil(2.54mm)为佳。
pcb电测试标准
此外，不同行业和应用领域可能还有一些特定的PCB电测试标准，例如航空航天、汽车电 子、医疗设备等领域。这些标准通常由相关行业组织或标准机构发布，用于确保PCB电测试 的准确性和可靠性。
pcb电测试标准
PCB（Printed Circuห้องสมุดไป่ตู้t Board）电测试是在PCB制造过程中进行的一项重要测试，用于验 证PCB上电气连接的正确性和功能性。以下是一些常见的PCB电测试标准：
1. IPC-9252：这是IPC（Institute of Printed Circuits）发布的标准，涵盖了PCB电测试 的一般要求和指导原则，包括测试方法、设备要求、测试参数等。
2. IPC-A-600：这是IPC发布的标准，主要关注PCB制造过程中的可接受性要求，包括电 气连接、焊盘、线宽线距等方面的要求。虽然不是专门针对电测试，但其中也包含了一些与 电测试相关的要求。
pcb电测试标准
3. IPC-9253：这是IPC发布的标准，重点关注PCB电测试的设计和实施，包括测试点的布 局、测试点的选择、测试点的数量等方面的要求。
pcb电测试标准
在进行PCB电测试时，建议参考上述标准，并根据具体的应用需求和行业要求进行测试方 案的设计和实施。同时，也建议与PCB制造商和测试设备供应商进行沟通，以获得更具体的 测试要求和建议。
PCB可靠性测试方法
PCB可靠性测试方法PCB（Printed Circuit Board）可靠性测试是评估PCB在实际使用过程中的稳定性和可靠性的一种方法。
它包括一系列的测试和评估，以确保PCB能够满足产品设计的要求，并在各种环境和负载条件下正常工作。
在本篇文章中，我将介绍几种常用的PCB可靠性测试方法。
1. 热冲击测试（Thermal Shock Test）：热冲击测试是评估PCB在温度变化时的可靠性的一种方法。
它通过将PCB放置在高温和低温环境之间进行多次切换，来模拟PCB在现实应用中的温度变化情况。
测试过程中，PCB会经历热胀冷缩，从而引起其内部材料和连接件的应力变化，以此评估其可靠性。
2. 恒温恒湿测试（Temperature and Humidity Test）：恒温恒湿测试是评估PCB在潮湿和高温环境下的可靠性的一种方法。
在这种测试中，PCB被置于特定的温度和湿度条件下，以模拟实际使用中可能遇到的恶劣环境。
测试过程中，PCB会遭受潮湿和高温对其内部材料和连接件的影响，以此评估其稳定性和可靠性。
3. 电气性能测试（Electrical Performance Test）：电气性能测试是评估PCB在正常工作条件下的电气性能和可靠性的一种方法。
这些测试可能包括电阻测试、电容测试、电流测试、输入输出信号测试等。
通过这些测试，可以检查PCB上的连接是否正常、电气参数是否符合设计规格，并评估其可靠性。
4. 冲击振动测试（Shock and Vibration Test）：冲击振动测试是评估PCB在受到冲击和振动时的可靠性的一种方法。
在这种测试中，PCB会经历各种冲击和振动条件，以模拟真实环境下可能遭受的物理变化。
测试过程中，PCB会受到不同方向的力和振动，以此评估其结构强度和连接件的可靠性。
5. 寿命测试（Life Test）：寿命测试是评估PCB在连续工作条件下的寿命和可靠性的一种方法。
在这种测试中，PCB会被长时间加电和加热，以模拟实际使用中的工作环境。
PCB板的测试方法
PCB板的测试方法PCB板是电子产品中必不可少的组成部分，负责连接各个电子元器件，并传递电信号和电能。
为了确保PCB板的质量，需要对其进行严格的测试。
下面将介绍一些常用的PCB板测试方法。
1.目视检查：这是最简单也是最常用的测试方法之一，通过肉眼观察PCB板上的焊点、引线和元器件等是否存在损坏、短路、接触不良等问题。
同时还可以检查是否有明显的腐蚀、裂纹等。
2.电气连通测试：通过使用测试仪器对PCB板的电气连通性进行测试。
通常使用万用表、电阻表、电源等仪器进行测试，检测PCB板上的导线和元件之间的连接是否正常，避免开路、短路和接触不良等问题。
3.焊点测试：焊点是连接元器件与PCB板的重要部分，所以需要进行焊点测试。
可以使用显微镜或特殊的测试仪器对焊点进行检查，确保焊点的质量和牢固性。
4.功能性测试：对PCB板进行功能性测试，可以通过电源连接电路并使用测试仪器或设备进行测试，检测PCB板上各部分的电路和电子元器件是否正常工作。
5.环境适应性测试：测试PCB板在各种环境条件下的适应性。
可以将PCB板放入高温、低温、潮湿等环境中，检测其在不同环境下是否能正常工作。
6.信号完整性测试：用于测试信号的传输和接收是否正常，避免信号丢失、干扰和失真等问题。
可以使用示波器等仪器进行测试。
7.绝缘测试：用于测试PCB板上的绝缘性能，检测是否有漏电、绝缘损坏等问题。
可以使用绝缘电阻测试仪进行测试。
8.高频测试：用于测试PCB板在高频环境下的电性能。
主要通过网络分析仪等仪器进行测试。
9.可靠性测试：测试PCB板的可靠性和寿命。
可以使用加速老化测试、振动测试、冲击测试等方法进行测试，以验证PCB板的可靠性。
10.X射线检测：用于检测PCB板内部的焊点连接情况，以及检查是否存在线路间的短路、开路等问题。
可以通过X射线检测设备进行测试。
通过以上的测试方法，可以全面地检查PCB板的质量和性能，确保其可以正常工作并符合设计要求。
pcb测试项目及标准
PCB测试项目及标准一、概述本篇文档旨在介绍PCB（Printed Circuit Board，印刷电路板）测试中常见的三个项目及其对应的测试标准。
这些项目包括外观检查、电气连通性测试和功能测试。
通过对这些项目的了解和实施，可以确保PCB的质量和性能满足设计要求。
二、外观检查1. 目的：外观检查主要为了检测PCB的物理缺陷和外观问题，如划痕、污垢、气泡、短路等。
2. 测试标准：a) PCB板面无明显的划痕、污垢和气泡。
b) 焊盘、走线和元件无短路现象。
c) 元件安装正确，无漏装、错装现象。
d) PCB板边无毛刺，切割整齐。
三、电气连通性测试1. 目的：电气连通性测试用于检测PCB上各电气连接部分的功能性，确保导线和焊盘之间的连接正常，满足设计要求的导通性和绝缘性。
2. 测试标准：a) 导通性测试：采用万用表或专用导通测试仪器进行测试，要求导线电阻值在规定范围内（一般为小于0.1欧姆）。
b) 绝缘性测试：采用高压绝缘测试仪器，对PCB上的不同电位部分进行绝缘性能检测，确保绝缘电阻值大于规定值（通常大于100M 欧姆）。
四、功能测试1. 目的：功能测试用于验证PCB在实际使用环境中的性能表现，检查各项功能是否正常工作。
2. 测试标准：a) 根据产品规格书或设计要求，对PCB的各项功能进行逐一测试，确保其满足设计要求。
b) 对于具有显示功能的PCB，需观察显示效果，包括字符清晰度、反应速度等。
c) 对于具有按键或其他输入设备的PCB，需逐一测试其输入功能，确保正常工作。
d) 对于具有电源部分的PCB，需进行电源稳定性及耗电量等测试。
PCB测试介绍解析
PCB测试介绍解析PCB测试是指对印刷电路板（Printed Circuit Board，PCB）进行各种测试，旨在确保其质量和性能符合规格要求。
测试过程通常包括电气测试、可靠性测试和功能测试等。
本文将对这些测试的基本原理、常用方法和测试设备进行详细介绍。
1.电气测试电气测试是对PCB上的电路连接进行检查的一种测试方法。
它主要通过测量电阻、电容、电感、电压和电流等参数来检查电路的连接是否正确，并保证电路在各种工作条件下能够正常工作。
常用的电气测试方法有：（1）结对测试：将电路板的两个引脚结对连接，并通过外部测试仪器对连接进行测量，以确定电路是否正常连接。
（2）点对点测试：将测试仪器的探针与电路板的引脚一一对应连接，并通过测试仪器对引脚进行测量，以判断电路是否正常连接。
2.可靠性测试可靠性测试是对PCB在各种环境条件下长时间运行测试的一种方法。
它主要通过模拟PCB在实际使用情况下的工作环境，并检测PCB在这些环境中的性能是否稳定和可靠。
常用的可靠性测试方法有：（1）温度循环测试：将PCB置于高温和低温环境中交替测试，以模拟PCB在温度变化较大的环境中的性能。
（2）湿度循环测试：将PCB置于高湿度和低湿度环境中交替测试，以模拟PCB在湿润环境中的性能。
（3）振动测试：对PCB进行振动测试，以模拟PCB在振动环境中的性能。
（4）耐久性测试：对PCB进行长时间连续工作测试，以模拟PCB在长时间使用情况下的性能。
3.功能测试功能测试是对PCB上各个功能模块进行测试的一种方法。
它主要通过模拟PCB在实际使用情况下的工作状态，检测PCB各个功能模块的性能是否符合设计要求。
常用的功能测试方法有：（1）信号发生器测试：通过信号发生器产生不同频率、幅度和波形的信号，输入到PCB上进行测试，以检测PCB对不同信号的处理能力。
（2）逻辑分析仪测试：通过逻辑分析仪对PCB上的数字信号进行采样和分析，以检测PCB上的逻辑电路是否正常工作。
PCB测试点制作的一般要求
PCB测试点制作的一般要求PCB测试点制作的一般要求关键性元件需要在PCB上预设测试点。
用于焊接外貌组装元件的焊盘不容许兼作检测点，必须另外预设专用的测试焊盘，以保证焊点检测和生产调试的没事了进行。
用于测试的焊盘尽可能的安排于PCB的统一侧面上，即便于检测，又利于减低检测所花的费用。
1.工艺预设要求(1) 测试点间隔PCB边缘需大于5mm；(2) 测试点不可被阻焊药或文字油墨笼罩；(3) 测试点最佳镀焊料或选用质地较软、易贯串、不易氧化的金属，以保证靠患上住接地，延长探针施用寿命(4) 测试点需放置在元件周围1mm之外，制止探针和元件撞击；(5) 测试点需放置在定位孔（配合测试点用来精确定位，最佳用非金属化孔，定位孔误差应在±0.05mm内）环状周围3.2mm之外；(6) 测试点的直径不小于0.4mm，相邻测试点的间距最幸亏2.54mm以上，但不要小于1.27mm；(7) 测试面不能放置高度超过6.4mm的元器件，过高的元器件将导致在线测试夹具探针对测试点的接触不良；⑻测试点中间至片式元件端边的间隔C与SMD高度H有如下关系：SMD高度H≤3mm，C≥2mm；SMD高度H≥3mm，C≥4mm。
(9) 测试点焊盘的巨细、间距及其布局还应与所采用的测试设备有关要求相匹配。
2.电气预设要求(1) 尽量将元件面的SMC/SMD测试点通过过孔引到焊接面，过孔直径大于1mm，可用单面针床来测试，减低测试成本；(2) 每个电气接点都需有一个测试点，每个IC需有电源和接地测试点，且尽可能接近元件，最幸亏2.54mm之内；(3) 电路走线上设置测试点时，可将其宽度放大到1mm；(4) 测试点应均匀分布在PCB上，削减探针压应力集中；(5) PCB上供电线路应分区域设置测试断点，以便电源去耦合或妨碍点查询。
设置断点时应考虑恢复测试断点后的功率承载能力。
－－－－－－－－－－－－－－－问：PCB板如何留测试点？答：今日电子产品越趋轻薄短小，PCB之预设布线也越趋复杂坚苦，除需统筹功能性与安全性外，更需可生产及可测试。
PCB电路板的3个检测方法
PCB电路板的3个检测方法PCB是指印刷电路板，是一种通过印刷的方式在绝缘基板上形成导电线路和组件安装位置的电子元器件的载体。
在PCB的生产和组装过程中，需要进行严格的检测以确保电路板的质量和可靠性。
下面将介绍三种常用的PCB电路板检测方法。
第一种方法是目视检查。
目视检查是最简单、最常用的一种检测方法。
生产过程中，工人可以通过肉眼观察电路板的外观、焊接质量等方面来判断其质量。
例如，工人可以检查焊盘的锡浆是否均匀涂覆，焊点是否光亮，器件是否正确安装等。
目视检查可以快速发现一些明显的不良问题，但是对于一些微小的质量问题可能无法发现。
第二种方法是电子测试。
电子测试是利用电子测试仪器对电路板进行全面的电性能测试。
可以通过测试仪器来检测电路板的导通性、绝缘性、电阻、电容、电感等参数。
通过电子测试可以快速、准确地检测到电路板中的故障和不良问题，是一种非常有效的检测方法。
电子测试可以用于检测PCB的每个电气连接、元器件的正确性以及电路板整体的电性能。
第三种方法是X射线检测。
X射线检测是一种非常精密、高度自动化的检测方法。
通过将电路板置于X射线源下，利用X射线的穿透特性来观察电路板内部的结构和元器件安装情况。
X射线检测可以检测到一些难以通过目视检查和电子测试检测到的问题，例如焊点内部的气泡、结构缺陷等。
X射线检测可以提供高分辨率的图像，可以帮助工人发现电路板的隐藏问题，提高产品的质量和可靠性。
除了以上三种方法之外，还有一些其他的PCB电路板检测方法，如红外热成像检测、声音检测等。
这些方法可以根据具体的检测需求和设备条件选择使用，以达到检测的目的。
总之，PCB电路板的检测是确保电路板质量和可靠性的重要环节。
目视检查、电子测试和X射线检测是常用的三种检测方法。
通过这些方法的组合使用，可以有效地发现电路板中的不良问题和潜在风险，提高PCB电路板产品的质量和可靠性。
什么是PCB的测试点？
什么是PCB的测试点？
PCB上的零件复杂多样，这些零件都符合规格吗？都可以进行焊接吗？如果不符合工艺要求，则不可以贸然制造，否则不可以使用。
那么，在制造之前先进行测试，则显得尤为重要，这里便需要PCB测试点。
所谓PCB测试点，就是用来测试电路板上的零器件是否符合规格和焊性的。
测量PCB，一般使用ICT(In-Circuit-T est)，即自动化测试机，它使用针床(Bed-Of-Nails)接触板子上所有需要被量测的零件线路以进行测试。
测试机的速度总体上很快，但探针接触到零件或焊脚时，可能会将其压坏，这样一来，没有问题的器件反而变得有问题了。
为解决这个问题，便出现了“测试点”，在零件的两端额外引出一对圆形的小点，上面没有防焊(mask)，可以让测试用的探针接触到这些小点，而不用直接接触到那些被量测的电子零件，这样就无需担心零件被破坏了。
了解了测试点的重要性，那么制作测试点的时候，有哪些工艺要求呢？
1.用于焊接零器件的焊盘不可兼作检测点，须另外设计专用的测试焊盘。
焊盘处于PCB的同一侧面，如此便于检测，也降低相应的费用。
2.测试点选用质地较软、易贯穿、不易氧化的金属，以保证可靠接地，延长探针使用寿命。
3.测试点距离PCB边缘需大于5mm；需放置在元件周围1mm以外，避免探针和元件撞击；需放置在定位孔环状周围3.2mm以外。
4.测试点的直径不小于0.4mm，相邻测试点的间距最好在2.54mm以上，但不要小于1.27mm。
5.测试点应均匀分布在PCB上，减少探针压应力集中；PCB上供电线路应分区域设置测试断点，以便电源去耦合或故障点查询。
