5G双连接下的载波聚合是怎样的？
5G双连接下的载波聚合是怎样的？

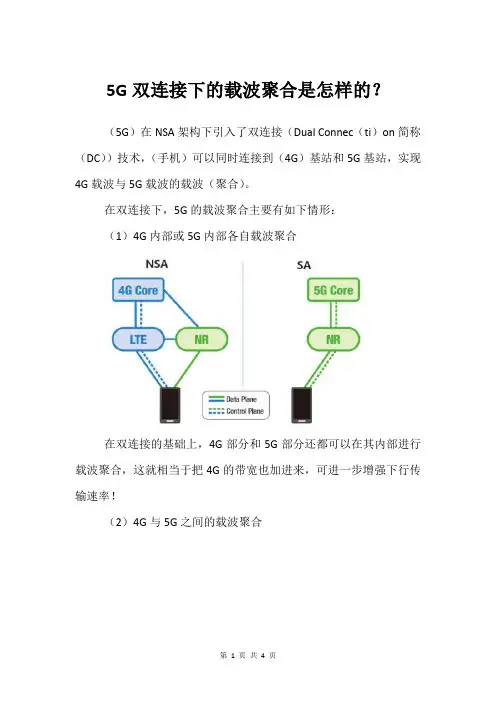

（5G）在NSA架构下引入了双连接（Dual Connec（ti）on简称（DC））技术，（手机）可以同时连接到（4G）基站和5G基站，实现4G载波与5G载波的载波（聚合）。
在双连接下，5G的载波聚合主要有如下情形：
（1）4G内部或5G内部各自载波聚合
在双连接的基础上，4G部分和5G部分还都可以在其内部进行载波聚合，这就相当于把4G的带宽也加进来，可进一步增强下行传输速率！
（2）4G与5G之间的载波聚合
在双连接下，手机同时接入4G基站和5G基站，这两基站也要分个主辅，一般情况下Option3系列架构中，4G基站作为控制面锚点，称之为主节点（Master Node），5G基站称之为辅节点（Secondary Node）。
带载波聚合的主节点和辅节点又可以被称作MCG（Master Cell Group，主小区组）和SCG（Secondary Cell Group，辅小区组）。
主节点和辅节点都可以进行载波聚合。
其中主节点的主载波和辅载波称为Pcell（主小区）和Scell（从小区），辅节点的主载波和辅载波称为PScell（辅助主小区）和Scell（从小区）。
5G中的多制式双连接是怎样的，如下图所示：
虽说NSA架构的初衷并不是提升速率，而是想着藉由4G来做控制面锚点，这样一来，5G不但可以复用现网的4G核心网EPC，还能使用成熟的4G覆盖来庇护5G覆盖率不足的问题。
但是客观上来讲，通过双连接技术，手机可同时连接4G和5G 这两张（网络），获取到的频谱资源更多，理论上的峰值（下载）速率可能要高于SA组网架构，除非以后把4G载波全部规划给5G。
这些双连接加载波聚合的组合，也都是由协议定义的。

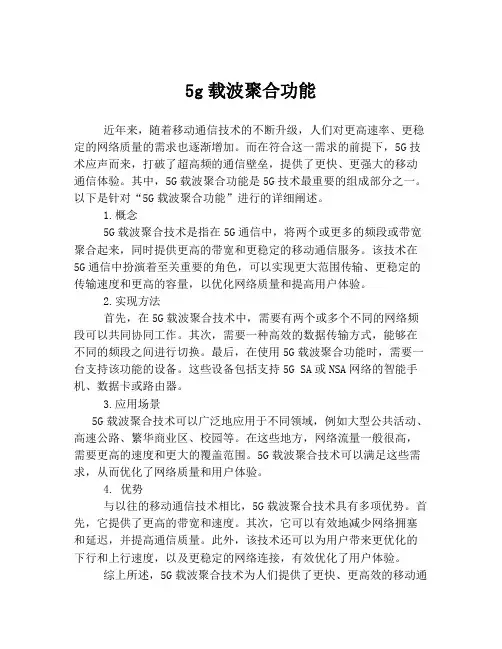

5g载波聚合功能
5g载波聚合功能近年来，随着移动通信技术的不断升级，人们对更高速率、更稳定的网络质量的需求也逐渐增加。
而在符合这一需求的前提下，5G技术应声而来，打破了超高频的通信壁垒，提供了更快、更强大的移动通信体验。
其中，5G载波聚合功能是5G技术最重要的组成部分之一。
以下是针对“5G载波聚合功能”进行的详细阐述。
1.概念5G载波聚合技术是指在5G通信中，将两个或更多的频段或带宽聚合起来，同时提供更高的带宽和更稳定的移动通信服务。
该技术在5G通信中扮演着至关重要的角色，可以实现更大范围传输、更稳定的传输速度和更高的容量，以优化网络质量和提高用户体验。
2.实现方法首先，在5G载波聚合技术中，需要有两个或多个不同的网络频段可以共同协同工作。
其次，需要一种高效的数据传输方式，能够在不同的频段之间进行切换。
最后，在使用5G载波聚合功能时，需要一台支持该功能的设备。
这些设备包括支持5G SA或NSA网络的智能手机、数据卡或路由器。
3.应用场景5G载波聚合技术可以广泛地应用于不同领域，例如大型公共活动、高速公路、繁华商业区、校园等。
在这些地方，网络流量一般很高，需要更高的速度和更大的覆盖范围。
5G载波聚合技术可以满足这些需求，从而优化了网络质量和用户体验。
4. 优势与以往的移动通信技术相比，5G载波聚合技术具有多项优势。
首先，它提供了更高的带宽和速度。
其次，它可以有效地减少网络拥塞和延迟，并提高通信质量。
此外，该技术还可以为用户带来更优化的下行和上行速度，以及更稳定的网络连接，有效优化了用户体验。
综上所述，5G载波聚合技术为人们提供了更快、更高效的移动通信服务，在实现高速率、低延迟、高可靠性、广覆盖范围、超大容量等多方面的需求上发挥着重要作用。
在不断探索和完善中，5G技术一定会在未来的日子里给人们带来更多惊喜和便利。

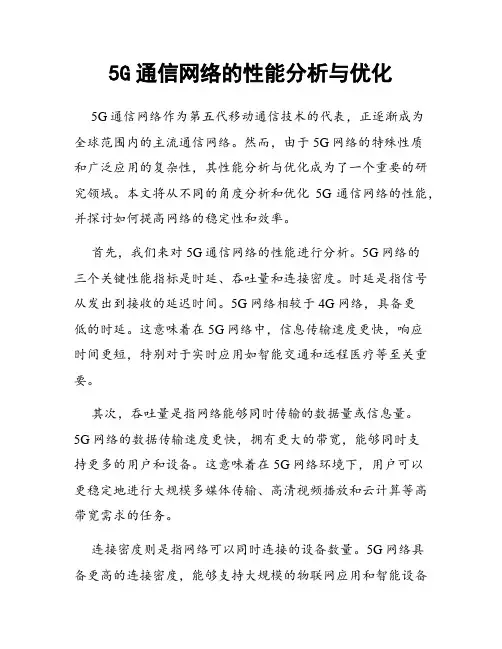

5G通信网络的性能分析与优化
5G通信网络的性能分析与优化5G通信网络作为第五代移动通信技术的代表，正逐渐成为全球范围内的主流通信网络。
然而，由于5G网络的特殊性质和广泛应用的复杂性，其性能分析与优化成为了一个重要的研究领域。
本文将从不同的角度分析和优化5G通信网络的性能，并探讨如何提高网络的稳定性和效率。
首先，我们来对5G通信网络的性能进行分析。
5G网络的三个关键性能指标是时延、吞吐量和连接密度。
时延是指信号从发出到接收的延迟时间。
5G网络相较于4G网络，具备更低的时延。
这意味着在5G网络中，信息传输速度更快，响应时间更短，特别对于实时应用如智能交通和远程医疗等至关重要。
其次，吞吐量是指网络能够同时传输的数据量或信息量。
5G网络的数据传输速度更快，拥有更大的带宽，能够同时支持更多的用户和设备。
这意味着在5G网络环境下，用户可以更稳定地进行大规模多媒体传输、高清视频播放和云计算等高带宽需求的任务。
连接密度则是指网络可以同时连接的设备数量。
5G网络具备更高的连接密度，能够支持大规模的物联网应用和智能设备的连接，例如智能家居、智能城市和智能工厂等。
这意味着5G网络能够实现更快、更安全、更稳定的设备之间的通信，进一步支持人与物、物与物的互联互通。
在对5G通信网络的性能进行分析的基础上，我们进一步探讨如何优化网络的性能。
首先，一个关键的优化策略是提高网络的容量和覆盖范围。
随着5G的推广和发展，网络的容量需求也会不断增长。
为了满足这个需求，需要提高基站的密度和扩大基站的覆盖范围。
此外，引入更多的中继站和天线，优化网络的拓扑结构，可以进一步增强网络的容量和覆盖范围，提高用户的网络体验。
其次，我们可以利用新的无线传输技术来优化5G网络的性能。
例如，采用具有更高信号传输速率和更低能量消耗的天线技术，如Massive MIMO（大规模多输入多输出）和波束成形技术。
这些技术可以提高信号传输效率，减少干扰，增强信号覆盖范围。
此外，对网络的智能化管理和优化也是提高5G网络性能的重要策略。

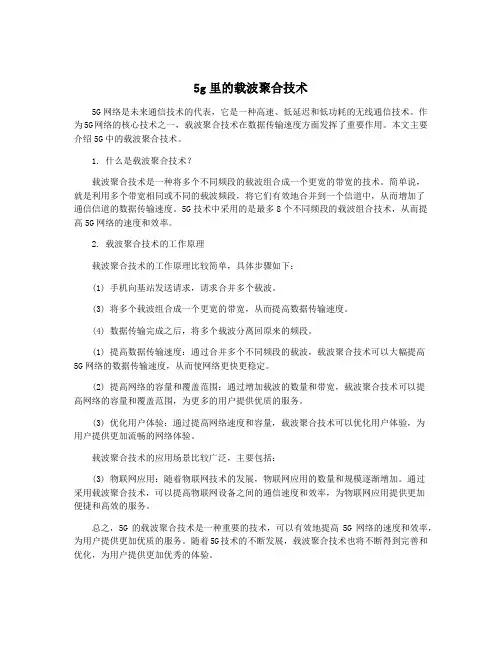

5g里的载波聚合技术
