变压器换流变培训讲稿
变压器培训-精品课件
变压器培训-精品课件1. 引言变压器作为电力系统中常见的电气设备，广泛应用于输电、配电和电力变换等领域。
本课件旨在介绍变压器的原理、结构和运行等方面的知识，帮助学员全面了解变压器的基本知识，并掌握变压器的选型、运维和故障检修等技能。
2. 变压器原理2.1 基本原理变压器是利用电磁感应原理工作的电气设备，通过改变线圈的匝数比来实现电压的变换。
根据法拉第电磁感应定律，当交流电通过一卷线圈时，会在另一卷线圈中产生感应电动势。
2.2 变压器的工作方式变压器按照工作方式可以分为两种类型：功率变压器和信号变压器。
功率变压器用于电力传输和变换，而信号变压器用于信号传输和隔离。
2.3 变压器的基本结构变压器主要由铁心和线圈组成。
铁心由硅钢片叠压而成，用于提高磁耦合效率。
线圈分为初级线圈和次级线圈，通过绕制在铁心上的线圈中的电流产生磁场，并传递给另一线圈。
3. 变压器选择与设计3.1 变压器的选型依据变压器的选型依据主要包括功率需求、输入/输出电压、变压器类型和工作环境等因素。
根据电气负荷的需求和供电条件，合理选择变压器的规格和参数。
3.2 变压器的设计方法变压器的设计需要考虑线圈匝数、铁心截面积和绕组方式等因素。
通过合理的设计方法可以提高变压器的工作效率和性能。
4. 变压器运维与保养4.1 变压器的运行状态监测为了确保变压器的正常运行，需要定期对其运行状态进行监测。
常用的监测方法包括温度、振动和噪声等。
4.2 变压器的故障检修在变压器运行过程中，可能会出现各种故障，如绝缘击穿、短路和接地等。
及时发现故障并进行检修是保证变压器正常运行的关键。
4.3 变压器的保养与维护变压器的保养与维护包括清洁、绝缘测量和维护记录等方面的工作。
定期进行保养和维护可以延长变压器的使用寿命。
5. 变压器应用案例本课件提供一些变压器应用案例，包括电力输配变压器、工业变压器和轨道交通变压器等。
通过实际案例的分析，帮助学员更好地理解变压器的应用场景和技术要求。
5.4 换流变压器
5、直流偏磁
运行中的换流变压器阀侧及交流网侧绕组的电流，包含有直流分 量，使换流变压器产生直流偏磁现象，导致变压器损耗、温升及 噪音都有所增加。 但直流偏磁电流相对较小，一般不会对安全造成影响。
6、试验
除了与普通交流变压器一样的试验外，还有直流方面的试验：直 流电压试验、直流电压局部放电试验、直流电压极性反转试验等。
缺点： 1）阀厅面积增大
2）增加换流变压器的制造难度 3）换流变压器运行维护条件较差
4）更换备用换流变压器不方便
备注：此种接线方式适用于各种环流变压器型式 2.换流变压器双边插入阀厅布置 （雷同单边插入）
3.换流变压器脱开阀厅布置
（与单边插入相反）
四、实例
葛南及天广直流工程换流变压器的结构型式有以下几种方案
另外，直流全压起动以及极性反转，都会造成换流变压器的绝缘 结构远比普通的交流变压器复杂。
3、谐波
换流变压器在运行中有特征谐波电流和非特征谐波电流流过。 变压器漏磁的谐波分量会使变压器的杂散损耗增大，有时还可能 使某些金属部件和油箱产生局部过热现象。
对于有较强漏磁通过的部件要用非磁性材料或采用磁屏蔽措施。
谢谢大家！
5.4 换流变压器
整体结构
高压套管 ABB GOE 储油柜 阀侧套管 ABH GGF components
components
中性点套管 ABB components
梯子
快速压力释放发 冷却器 千斤顶
器身结构
HV 屏蔽管
阀侧均压球 有载开关
芯柱1
芯柱2
一、 换流变压器的功能
1）参与实现交流电与直流电之间的相互变换 2）实现电压变换
直流输电换流变压器基础知识
第一章换流变结构一、换流变概述通常，我们把用于直流输电的主变压器称为换流变压器。
它在交流电网与直流线路之间起连接和协调作用，将电能由交流系统传输到直流系统或由直流系统传输到交流系统。
换流变压器是超高压直流输电工程中至关重要的关键设备，是交、直流输电系统中换流、逆变两端接口的核心设备。
直流输电系统的接线方式有多种，目前常见的接线方式如图1-1所示。
图1-1两个六脉冲换流桥构成一个单极十二脉动接线，这两个六脉冲换流桥分别由Yy与Yd联结的换流变压器供电。
两个单极叠加在一起构成一个双极。
每极所用的换流变压器可以由下述方式实现，两台三相双绕组变压器（一个Yy联结，一个Yd联结）或三台单相三绕组变压器（一个网侧绕组和两个阀侧绕组，一个Y接，一个D接）或六台单相双绕组变压器（三个Yy 单相，三个Yd单相）。
由建设规模的大小及直流电压等级可以确定换流变压器的大致型式。
选择不同的型式主要受运输尺寸的限制，其次是考虑备用变容量的大小，当然，备用变容量越小越经济。
当直流输送容量较大时可采用每级两组基本换流单元的接线方式，此种接线方式有串联和并联两种方式。
如目前在建的±800kv项目即采用了串联方式，其基本接线原理见图2。
800（HY）600（HD）400（L Y）200（LD）图1-2图1-3 单相双绕组换流变压器外形图1-4 单相三绕组换流变压器外形图1-5 云广±800kV项目高端（800kV）换流变压器外形二、绕组的常见类型换流变中的绕组按照其连接的系统不同，通常可分为连接交流系统的网绕组及调压绕组；连接换流阀的阀绕组。
绕组的排列方式通常有以下两种：铁心柱→阀绕组→网绕组→调压绕组；铁心柱→调压绕组→网绕组→阀绕组。
1.网绕组目前，我公司的网绕组主要采用轴向纠结加连续式结构。
与传统的纠结或内屏连续式不同，轴向纠结采用特殊的阶梯导线绕制n个双饼构成n/2个纠结单元。
纠结绕制和换位示意见下图。
换流变保护原理讲解ppt课件
动曲线判断，曲线斜率为0.5，当差流大于制动电流时比差继电器动作。 3、饱和开放判断与故障点区内外判断任一条件满足。 延时20ms，比差动作。
1）引线差动保护原理
保护判据： III段速动段： 以下两个条件满足任一条件差动速断动作。 1、差流速断突变量：半周波差流有效值IhalfRMS >Iopmax（定值） & 差流突变量。差流
动作结果： I段告警。 II段切系统 III段跳交流断路器并执行闭锁。
2、励磁涌流及保护应对
励磁 涌流
保护如 何应对
1）励磁涌流
励磁涌流产生的原因 励磁涌流的特点 和应涌流 对称性涌流 保护如何应对
1）励磁涌流
励磁涌流的产生
空载合闸时，电压瞬时值u=0时接通电路，经过半个周期后变压器的铁芯将严重饱和， 励磁电流将剧烈增大，此电流就变为变压器的励磁涌流，其数值可达到额定电流的6-8倍。 同时还包含有大量的非周期分量和高次谐波分量。
III段速动段： 以下两个条件满足任一条件差动速断动作。 1、差流速断突变量：半周波差流有效值IhalfRMS >Iopmax & 差流突变量启动 。差流速断 突变量动作。 2、差流速断稳态：全周波差流有效值IopRMS >Iopmax & 全周波差流有效值>0.7Iresmax &饱和开放或者区内外判断任一条件满足。差流速断稳态动作。
动作结果： I段只发告警信号。 II段和III段跳交流断路器并执行闭锁。
7）变压器过流保护原理
保护范围： 换流变压器的短路故障。
模拟量采样： Y/Y：IACY0， Y/D：IACD0。
换流变压器的工作原理
换流变压器的工作原理好啦，今天咱们来聊聊换流变压器，听起来是不是有点高深莫测？别担心，咱们用最简单的方式来解读它。
你得知道，换流变压器的名字可不复杂，它的工作原理也并没有你想的那么神秘。
它就是在电力系统里变电压、转换电流方向的小“魔术师”！是的，你没听错，它能把电流的方向“换个样”，而且电压也能随它高低起伏。
不过，别急，咱们一个一个来，慢慢说清楚。
大家应该都知道，电力系统里面，电压和电流是非常关键的两个东西。
电压高，电流就会低，反之亦然。
一般情况下，我们的电网是要通过变压器来调节电压的，但对于换流变压器来说，它除了调节电压之外，还有一个更特别的任务——它能让电流方向发生变化。
咋回事呢？别着急，听我细细给你解释。
咱们要从交流电说起。
交流电的特点就是电流的方向会周期性地反转，也就是说，它会来回走，走着走着就“换个方向”。
但有些时候，我们需要让电流一直朝一个方向流动，这时候就需要换流变压器来帮忙了。
比如说在高压直流输电（HVDC）系统中，电流就得一直往一个方向走，这时候，换流变压器就派上用场了，它能帮助交流电变成直流电，让电流听话地朝一个方向“跑”。
怎么做到的呢？换流变压器内部有一套非常复杂的装置，能够通过电气设备的切换，把交流电“转换”成直流电。
想象一下，你在家里的插座上插入一台电器，插座是交流电源，电器里可能有电路板需要直流电，没错，就是换流变压器会悄悄在中间帮你“换个频道”。
这样，电器就能顺利工作，不管你插座里的电是“来来回回”的交流电，还是直来直去的直流电。
是不是听起来像是在做一场神奇的电流“大变身”？换流变压器并不是万能的，它也有自己的局限性。
比如说，它的体积比较大，重量也不轻，所以安装的时候得特别小心。
要是放错地方，可能就得“费劲儿”才能搬走。
更别提它的工作原理了，涉及到的电路和磁场，听起来就不简单。
所以，这东西的价格也不便宜。
你以为它是个“魔术师”，其实它背后可是得靠一堆技术、材料和设备才能保证它“魔术”的成功。
换流变压器

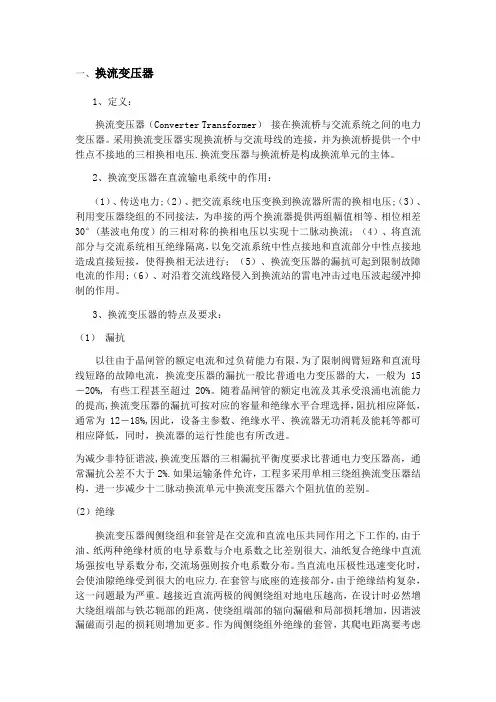

一、换流变压器1、定义：换流变压器（Converter Transformer）接在换流桥与交流系统之间的电力变压器。
采用换流变压器实现换流桥与交流母线的连接，并为换流桥提供一个中性点不接地的三相换相电压.换流变压器与换流桥是构成换流单元的主体。
2、换流变压器在直流输电系统中的作用：（1）、传送电力;（2）、把交流系统电压变换到换流器所需的换相电压;（3）、利用变压器绕组的不同接法，为串接的两个换流器提供两组幅值相等、相位相差30°(基波电角度）的三相对称的换相电压以实现十二脉动换流；（4）、将直流部分与交流系统相互绝缘隔离，以免交流系统中性点接地和直流部分中性点接地造成直接短接，使得换相无法进行；（5）、换流变压器的漏抗可起到限制故障电流的作用;（6）、对沿着交流线路侵入到换流站的雷电冲击过电压波起缓冲抑制的作用。
3、换流变压器的特点及要求：（1）漏抗以往由于晶闸管的额定电流和过负荷能力有限，为了限制阀臂短路和直流母线短路的故障电流，换流变压器的漏抗一般比普通电力变压器的大，一般为15－20%, 有些工程甚至超过20%。
随着晶闸管的额定电流及其承受浪涌电流能力的提高,换流变压器的漏抗可按对应的容量和绝缘水平合理选择，阻抗相应降低，通常为12－18%,因此，设备主参数、绝缘水平、换流器无功消耗及能耗等都可相应降低，同时，换流器的运行性能也有所改进。
为减少非特征谐波,换流变压器的三相漏抗平衡度要求比普通电力变压器高，通常漏抗公差不大于2%.如果运输条件允许，工程多采用单相三绕组换流变压器结构，进一步减少十二脉动换流单元中换流变压器六个阻抗值的差别。
(2）绝缘换流变压器阀侧绕组和套管是在交流和直流电压共同作用之下工作的,由于油、纸两种绝缘材质的电导系数与介电系数之比差别很大，油纸复合绝缘中直流场强按电导系数分布,交流场强则按介电系数分布。
当直流电压极性迅速变化时，会使油隙绝缘受到很大的电应力.在套管与底座的连接部分，由于绝缘结构复杂，这一问题最为严重。
换流变压器
4、有载调压
为了补偿换流变压器交流网侧电压的变化以及将触发角运行在适 当的范围内以保证运行的安全性和经济性，要求有载调压分接开 关的调压范围较大，特别是可能采用直流降压模式时，要求的调 压范围往往高达20% ~ 30%。
5、直流偏磁
运行中的换流变压器阀侧及交流网侧绕组的电流，包含有直流分 量，使换流变压器产生直流偏磁现象，导致变压器损耗、温升及 噪音都有所增加。
2.换流变压器双边插入阀厅布置 （雷同单边插入） 3.换流变压器脱开阀厅布置 （与单边插入相反）
四、实例
葛南及天广直流工程换流变压器的结构型式有以下几种方案
1）方案Ⅰ单台容量过大, 无法解决运输问题,备用容量也很不经济 2）方案Ⅱ在技术经济上较方案Ⅲ优越,台数少, 每台变压器均可将阀套管 伸入阀厅,大大简化换流变压器入阀厅引线和节省占地面积。 但是方案Ⅱ 单台变压器运输重量达420 t , 运输尺寸3. 7 m×10.5 m×5.6 m。 3）方案Ⅲ变压器单台运输重250t。运输尺寸3.3m×9.5 m×4.7 m
整体结构
高压套管 ABB GOE components 中性点套管 ABB components
冷却器
储油柜
阀侧套管
ABH GGF components
梯子
千斤顶
快速压力释放发
器身结构
HV 屏蔽管
换流变压器讲座
负载特性 电、磁回路 正弦波电流
非正弦波电流（含谐波电流）
三、换流变压器型式
换流变压器可以根据直流系统的要求设计所需要的结构型式 ，可以是三相三绕组式、三相双绕组式、单相双绕组式和单相三 绕组。换流变结构型式的选择受产品容量大小、绝缘水平、运输 限制、换流阀和阀厅的布置、试验条件等的限制。
(a) 三相三绕组 (b) 三相双绕组 (c) 单相三绕组
铁心采用特殊的ASECOND绑带绑扎，器身 上下均设磁分路、器身采用油压管压紧、线圈 两端采用特殊导线、调压线圈引线中采用ZnO 避雷器。
PKDFP-500-3000-290 平波电抗器介绍
这是西变为三峡-常州直流输电工程提供的关键 设备，是目前国际上同类产品技术性能要求最高、体积 最大的产品，代表世界最新技术水平。
(d)单相双绕组
对于容量较大的换流变压器，可采用单相变压绕组。在运 输条件允许时应采用单相三绕变压器。这种型式的变压器带有 一个交流网侧绕组和两个阀侧绕组，阀侧绕组分别为Y连接△ 连接。两个阀侧绕组具有相同的额定容量和运行参数（如阻抗 和损耗），线电压之比为 √ 3， 相角差为30°。
高压大容量直流输电系统采用单相三绕组换流变压器组相 对于采用单相双绕组来说具有少的铁心、油箱、套管及有载调 压开关，因此原则上采用三相变压器绕组更经济、可靠。但三 相绕组变压器的运输质量约为单相双绕组的1.6倍。
二、换流变压器与普通电力变的异同
换流变压器与普通的电力变压器在工作原理和基本结构上 是相同的。
由于换流变压器（阀侧绕组）在整流回路的电气连接位置 及换流变压器的负载特性是与普通的电力变压器不同，使得换 流变压器在绝缘结构、电磁回路的设计上比普通的电力变压器 更复杂，如直流电压、极性反转电压、谐波电流、直流偏磁、 有载调压等问题。当然，在产品生产和验收中要增加与之相对 应的验证试验。
换流变压器-讲稿1
ABB换流变压器器身典型结构和全装图
西门子换流变压器典型器身结构
西门子器身典型结构图
换流变压器网侧端部出线典型结构
550kV网侧端部典型出线图
ABB和西门子换流变主要技术差别分析
• 结构简洁 • 两柱间手拉手结构， 无出线装置 • 油箱内侧仅电屏蔽， 结构简单 • 27-90高牌号硅钢片， 1.81特高磁密
• 截止到目前，对交流内绝缘场强设计及试 验验证方式、方法，均有基本明确的一些 结论 • 而直流绝缘的场强设计，还在摸索阶段。 虽然直流放电机理已非常清楚，但直流放 电的发展和准确测试、对故障判断等，仍 在摸索阶段。直流放电有三种方式：爬电、 空间电荷放电、小桥放电
典型单相三绕组换流变压器结构图
换流变压器BOX-IN
Байду номын сангаас
（4）套管 阀侧套管目前是换流变压器中制约国产 化的最关键的设备 目前500kV阀侧套管的运行资质仅2家： ABB和HSP 阀侧套管有纯干式套管（HSP）和油气 混合套管（ABB）
• • • •
典型换流变压器套管结构 尾部：纸、瓷套+纸、干式 心柱：油纸或油纸胶浸 上部：油气复合、气、固体
• 场强计算及ABB尾部 套管的演变： 油纸带瓷套—不带瓷 套油纸 屏蔽关外带漆—屏蔽 管不带漆
交流和直流升高座内的区别
直流典型出线（ABB)
西门子技术换流变压器 套管升高座典型结构 及局部场强计算
西门子换流变升高座出线绝缘结构图
交流变压器升高座典型出线图
换流变压器典型阀侧端部绝缘结构
二、换流变压器结构特点和主要附件
1.换流变压器器身结构特点 阀侧全绝缘 绝缘结构复杂 调压级数多 网侧端部出线 ABB和西门子在换流变压器的结构上，采 用了两条完全不同的路线
换流变压器
16
中国 西电集团
技术 培训
西安西电变压器有限责任公司
企业二次培训
ABB高层领导为培训人 员颁发证书
17
中国 西电集团
西安西电变压器有限责任公司
三常线 ZZDFPZ—297500/500 Y 换流变压器 三常线 ZZDFPZ—297500/500 Δ 换流变压器
ZZDFPZ-297500/500换流变压器介绍
统
绝缘结构
主要考虑交流电压（工频电 除考虑交流电压还要考虑直流 压、雷电和操作过电压） 电压（包括极性反转电压）
电、磁回路 正弦波电流
非正弦波电流（含谐波电流）
4
中国 西电集团
西安西电变压器有限责任公司
5
中国 西电集团
西安西电变压器有限责任公司
三、换流变压器型式
换流变压器可以根据直流系统的要求设计所需要的结构型式 ，可以是三相三绕组式、三相双绕组式、单相双绕组式和单相三 绕组。换流变结构型式的选择受产品容量大小、绝缘水平、运输 限制、换流阀和阀厅的布置、试验条件等的限制。
高压大容量直流输电系统采用单相三绕组换流变压器组相 对于采用单相双绕组来说具有少的铁心、油箱、套管及有载调 压开关，因此原则上采用三相变压器绕组更经济、可靠。但三 相绕组变压器的运输质量约为单相双绕组的1.6倍。
7
中国 西电集团
西安西电变压器有限责任公司
变压器培训课件完整版
变压器培训课件完整版一、教学内容本节课我们学习的章节是《科学》中关于“变压器”的内容。
具体包括：了解变压器的定义、原理、构造以及变压器的工作特点；掌握变压器的电压、电流、匝数之间的关系；掌握变压器的制作方法及使用注意事项。
二、教学目标1. 让学生了解并掌握变压器的定义、原理、构造及工作特点。
2. 使学生能够运用变压器的知识解决实际问题。
3. 培养学生的动手能力，提高学生的科学素养。
三、教学难点与重点重点：变压器的定义、原理、构造及工作特点。
难点：变压器电压、电流、匝数之间的关系的运用。
四、教具与学具准备教具：变压器模型、PPT课件。
学具：笔记本、彩笔。
五、教学过程1. 实践情景引入：讲述一个关于变压器的实际应用场景，如电力输送、电子设备中的电压转换等，让学生了解变压器在生活中的重要性。
2. 知识讲解：利用PPT课件，详细讲解变压器的定义、原理、构造及工作特点。
3. 例题讲解：举例说明变压器电压、电流、匝数之间的关系，并引导学生运用变压器知识解决问题。
4. 随堂练习：设计一些有关变压器的问题，让学生当场解答，巩固所学知识。
5. 动手实践：分组让学生动手制作简易变压器，培养学生的动手能力。
六、板书设计板书内容主要包括变压器的定义、原理、构造、工作特点、电压、电流、匝数之间的关系等关键知识点。
七、作业设计1. 绘制一个变压器的示意图，并标注各部分名称。
2. 根据给定的电压和匝数，计算电流的大小。
3. 列举生活中常见的变压器应用场景，并说明其工作原理。
八、课后反思及拓展延伸课后反思：本节课通过讲解、实践等方式，使学生掌握了变压器的相关知识。
但在教学过程中，对于变压器电压、电流、匝数之间的关系的运用，部分学生仍存在理解困难。
在今后的教学中，应加强这一方面的讲解和练习。
拓展延伸：让学生调查生活中的变压器，了解其种类、工作原理及应用场景，提高学生的实践能力。
重点和难点解析一、教学内容本节课的核心内容是关于变压器的定义、原理、构造以及工作特点。
变压器培训-讲稿
第一、变压器的基本知识1、什么叫变压器？变压器是将某一种电压、电流、相数的电能转换成为另一种电压电流、相数电能的装置。
2、变压器的基本原理图1是变压器的原理简体图，当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通φ1，它沿着铁芯穿过初级线圈和次级线圈形成闭合的磁路。
次级线圈中感应出互感电势U2，同时φ1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。
为了保持此保持磁通φ1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通φ2，φ2的方向与φ1相反，起了互相低消的作用，使铁芯中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。
当次级负载电流加大时，φ1也增加，并且φ1增加部分正好补充了被φ2所抵消的那部分磁通，以保持铁芯里总磁通量不变。
如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。
变压器能根据需要能过改变次级圈数的圈数而改变电压，但是不能改变允许负载消耗的功率。
I1 I2INPUT OUTPUT3、变压器的基本结构变压器主要由线圈、铁芯、绝缘材料、固定装置等构成其基本结构。
a、线圈：是变压器的最主要的组成部分，它构成变压器的通电电路。
每个变压器至少有二个以上的绕组。
除自耦变压器外，变压器绕组间应是绝缘的，漆包圆铜线是我司绕制线圈的主要材料，对于EI型、C型线圈主要绕在胶芯上，而对于环型，则主要绕在包绝缘材料的铁芯上。
b、铁芯：是构成变压器的另一主要部分。
它构成一个闭合磁路，成为变压器初、次级能量转换的媒介，工频及音频变压器的铁芯主要是由导磁性能好，内阻高的硅钢片叠积或卷绕面成，铁芯之所以要用薄片叠积而成，主要是为了减少通电时内部产生的涡流损耗，铁片的表面一般都有一层氧化膜，使每片铁片之间形成绝缘，起到减少涡流的目的。
变压器理论知识培训课件精选全文
18
41、
变压器基础知识
画册内页
变压器发展趋势
1.高电压大容量变压器 2.高电压直流换流变压器 3.解体变压器 4.过负荷能力强 5.抗短路能力强 6.联络变压器向全自冷方向发展 7.线圈热点温度的检测 8.智能变压器方向发展 9.户内变压器
19
41、
变压器基础知识
画册内页
变压器选用标准
我国电力变压器的标准为GB1094,等同或等效IEC60076标准、美国 标准ANSI.IEEE; 通常选用标准有:
画册内页
电力变压器主要性能参数
8. 额定性能参数
8.1 空载损耗：从电压较低的绕组施加额定电压和额定频率的正弦 波，其他绕组开路时测量的损耗；
8.2 负载损耗：在变压器一侧绕组中通过额定频率和正弦波的额定 电流，另一侧绕组短路时的损耗；
8.3 空载电流：该绕组流过的稳态电流称之为空载电流；
8.4短路阻抗：由漏磁引起的变压器内部电压降，一侧绕组短路， 另一侧施加电压，当加压侧电流达到额定电流时，所施加电压占该 侧额定电压的百分数称为短路阻抗用“%”表示。
14
41、
变压器基础知识
画册内页
电力变压器主要性能参数
1.额定容量： 是指某一个绕组的视在功率的规定值（kVA或MVA）和该绕组的
额定电压，一起决定其额定电流。
2. 额定电压： 是指当施加在其中一个绕组上的电压为额定值时，在空载情况下，
所有绕组同感应出各自的额定值。
3. 额定电流： 由变压器的额定容量和额定电压计算出的流经绕组或线路端的电
20
4二、
变压器品控培训内容简介
画册内页
1、变压器基础知识 2、变压器各部件结构设计、工艺流程和关键品控点
电力变压器培训讲义(运行维护和事故处理)
节能与环保
电力变压器的高效运行能 够降低能源消耗和减少环 境污染，符合节能减排的 要求。
02
电力变压器运行维护
日常运行维护
01
02
03
04
每日检查
检查变压器油位、油温、绕组 温度、冷却系统是否正常工作
。
声音和振动
监听变压器运行声音，观察是 否有异常振动。
外部清洁
保持变压器外部清洁，无杂物 和污垢。
调压变压器
通过改变一次绕组的匝数 来调节二次输出电压，具 有连续调节输出电压的能 力。
电力变压器在电力系统中的作用
电压变换
电力变压器是电力系统中 的重要设备，能够实现电 压的升高或降低以满足不 同负荷的需ቤተ መጻሕፍቲ ባይዱ。
隔离与传输
通过电力变压器将电能从 一个电网隔离并传输到另 一个电网，实现电能的传 输与分配。
接地系统
确保接地系统完好，无锈蚀或 松动。
定期维护与检查
油样分析
定期取油样进行化验， 检查油的化学成分和污
染程度。
绕组和铁芯检查
检查绕组有无松动、变 形或过热痕迹，铁芯有
无锈蚀或多点接地。
冷却系统检查
套管检查
清洁散热器、风扇电机 等冷却系统部件，确保
正常运行。
检查高压套管有无裂纹、 污垢或放电痕迹。
修复技术与流程
修复技术
根据故障类型和程度，选择合适的修 复技术，如焊接、更换绕组、更换密 封垫等。
修复流程
先进行故障诊断，确定故障位置和类 型，然后制定修复方案，进行修复工 作，最后进行测试和验证，确保变压 器恢复正常运行。
修复后的检测与验证
检测
对修复后的变压器进行全面的检测，包括电气性能测试、机 械性能测试以及油化验分析等，确保变压器各项性能指标达 到要求。
2024年度变压器知识培训课件共4
结构类型
根据用途和构造特点，变压器可分为电力变压器、特种变压器和仪用变压器等类型。其 中，电力变压器是电力系统中的主要设备，用于电压的升降和电能的传输；特种变压器 则针对特定需求设计，如自耦变压器、互感器等；仪用变压器主要用于测量和保护回路
中，如电压互感器、电流互感器等。
5
额定电压、电流及功率
28
电力系统中应用情况分析
2024/3/23
电力系统中的电压变换
变压器能够将高电压变成低电压或者将低电压变成高电压，以满 足不同电力设备的电压需求。
电力系统中的电流变换
通过变压器的阻抗变换作用，可以实现电流大小的变换，以适应不 同负载的需求。
电力系统中的隔离作用
变压器可以起到隔离作用，将高压电路与低压电路隔离开来，保证 电力系统的安全运行。
温升控制
通过合理设计变压器的散热结构、选用适当的冷却方式以及控制变压器的负载电流等措施 ，可以实现变压器的温升控制。
10
03
常见类型变压器介绍
2024/3/23
11
干式变压器
01
定义
干式变压器是指铁芯和绕组不浸渍在绝缘油中的变压器，冷却方式分为
自然空气冷却（AN）和强迫空气冷却（AF）。
2024/3/23
2024/3/23
绿色环保
环保意识的提高将推动变压器向绿色环保方向发展，采用环保材料和工艺，降低能耗和 噪音污染。
31
THANKS
感谢观看
2024/3/23
32
• 准备安装所需的工具和材料，如吊车、钢丝绳、 绝缘垫等。
20
安装前准备工作和步骤
安装步骤
将变压器运输到安装位置，并使用吊车将其吊起。
变压器培训文档
十五、管式油位计
X 现一般厂家都生产全密封配电变压器，故 尔不需要储油柜。它通过波纹片的热胀冷 缩来呼吸。现一般用的油位计也包含了压 力释放阀。
变压器全体员 工培训
第三部份：变压器试验
变压器试验
X 1、例行试验 2、型式试验 3、特殊试验 X 例行试验包括： X 绕组电阻测量 X 电压比测量和联结组标号检定 X 短路阻抗和负载损耗测量 X 空载电流和空载损耗测量 X 绕组对地绝缘电阻 X 变压器油试验 X 吸收比 X 感应耐压试验 X 工频耐压试验
3m/S2，垂直方向低于1.5m/S2。
变压器全体员 工培训
第二部份：变压器结构
油浸式变压器在电力系统使用最为广 泛，三相油浸式电力变压器的外形如图 。 其基本结构可分成以下几个部分：铁心、 绕组、绝缘套管、油箱及其他附件等。
铁心和绕组是变压器的主要部件，称为 器身，如图 ，器身放在油箱内部。
一、铁心（磁路部分）
五、变压器额定数据
1.额定容量PN用千伏安（kVA）来表示。 2.额定电压U1N/U2N用千伏表示，对于三相变压器，额定电压是指
线电压，我国变压器额定电压等级分为：0.4、3.15、6.3、 10.5、15.75、38.5、69、121、242、363、550、750、 1000KV。
3. 额定电流I1N/I2N用安（A）来表示，对于三相变压器，额定电 流是指线电流。
除此之外 ，还有多 种分类方 法如：按 调压方式 分为有载 调压和无 励磁调压 ；按中性 点绝缘水 平分为全 绝缘变压 器和半绝 缘变压器 ；按铁心 形式分为 心式变压 器和壳式 变压器等 。
四、变压器的型号一般用字母来表示
XH：消弧线圈 CK：串联电抗器 D：单相 Y：实验变压器 K：电抗器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绕温表原理 Ø采用模拟测量方法间接测得绕组温度 Ø绕温=油温+铜油温差
CT测量负载电流
发热元件根 据匹配电流 补偿铜油温 差
顶层油温
叠加两者对 波纹管产生 的角位移量
根据负载电流匹配相应 的铜油温差所需的电流
二、变压器（换流变）各配件原理
测温装置
AKM35系列绕组温度指示控制器 是采用模拟测量方法来间接地测 得绕组热点温度，即温度T1为变 压器顶层油温T2与变压器铜油温 差△T之和， T1= T2+ △T。 绕组温度是变压器顶层油温使仪 表内弹性波纹管产生对应的角位 移量，叠加仪表内发热元件产生 的角位仪移量，从而指示变压器 绕组温度。发热元件是通过匹配 器及变压器CT二次侧负载情况变 化而补偿不同的铜油温差。
二、变压器（换流变）各配件原理
呼吸器
吸湿器又名呼吸器， 常用吸湿器为吊式 吸湿器结构。吸湿 器内装有吸附剂硅 胶，油枕内的绝缘 油通过吸湿器与大 气连通，内部吸附 剂吸收空气中的水 分和杂质，以保持 绝缘油的良好性能。
二、变压器（换流变）各配件原理
呼吸器
油封杯原理（不呼吸时 ）管道经硅胶至油枕
与大气连通
二、变压器（换流变）各配件原理
瓦斯继电器
气体继电器原理（轻瓦斯）
故障产生气体
箱体方向
气体聚集导致 油面下降
浮子跟随油面 下降导通报警 回路
油枕方向
二、变压器（换流变）各配件原理
瓦斯继电器
气体继电器原理（报警回路的导通）
浮子
永磁铁 （与浮子连 接在一起）
干簧管
二、变压器（换流变）各配件原理
瓦斯继电器
Ø 有运行中释放阀动作但箱体仍被损坏的案例
t1=动油压传至 释放阀时间+阀 动作时间
t2<t1，释放阀动作滞后，造 成箱体损坏
t2=动油压传至箱体 最近处时间
故障点
二、变压器（换流变）各配件原理
换流变有载调压开关
组成
Ø 切换开关、分接选择器、电 动机构
ABB有载分接开关原理介绍.pdf
二、变压器（换流变）各配件原理
分级绝缘
二、变压器（换流变）各配件原理
交流套管
⑴顶端螺母 ⑵软连接 ⑶顶座 ⑷油位计 ⑸瓷绝缘子，空气侧 ⑹预压管 ⑺变压器油 ⑻电容器身 ⑼夹紧装置 ⑽安装法兰 ⑾电流互感器抽头 ⑿瓷绝缘子，油侧 ⒀底部末端螺母 ⒁密封塞
二、变压器（换流变）各配件原理
交流套管
• 交流高压套管为油浸式绝缘，外绝缘为瓷套。套管有自己 独立的油室，其油室与换流变油箱不相通。套管顶部有一 油位玻璃视窗以监视套管油位，正常情况下，油位应高于 该玻璃视窗油位。
测温装置
监测变压器的油面和绕组温度
绕组温度指示控制器的工作原理
二、变压器（换流变）各配件原理
测温装置
作用
Ø 实时监测油温、绕温 Ø 温度过高时发出报警信号
油温表原理
Ø 感温介质感受顶层油温，由温度变化产生压力变化 Ø 压力通过毛细管传导至弹性波纹管，使其产生角位
移 Ø 波纹管推动指针显示被测温度
二、变压器（换流变）各配件原理
二、变压器（换流变）各配件原理
油流继电器
二、变压器（换流变）各配件原理
速动油压继电器
1 作用
反应箱体内的压力变化 发出报警信号，不接跳闸
2 速动油压继电器原理
根据油箱内由于事故造成 的故障压力上升速率来动 作、压力上升速率越快， 动作越迅速。
二、变压器（换流变）各配件原理
速动油压继电器
速动油压装置原理（正常运行时）
二、变压器（换流变）各配件原理
油枕
隔膜式储油柜，它是用 厚度为0．26ram0．35ram的尼龙布两层、 中间夹以氯丁橡胶、外 涂丁氰橡胶，但其对安 装质量和检修工艺均有 较严格的要求，使用效 果不甚理想，主要是渗 油和橡胶件易损，影响 到供电的安全性、可靠 性及文明生产，因此也 在逐步减少使用。
换流变阀侧套管
二、变压器（换流变）各配件原理
换流变阀侧套管
• 直流高压套管设计为两部分：内部和外部 • 内部为通常的油绝缘油冷却型，在油侧，套管没有隔
离体，这意味着套管与变压器油箱相通, 套管内部部 分注满油。为了保证套管油室充满着油，换流变油枕 应高于套管顶部。 • 该套管的安装方式与交流高压套管相同，并且有相同 型号的牵引杆。 • 外部绝缘体由带硅橡胶裙的玻璃钎维环氧树脂管构成， 它在充电前应充上一定压力的SF6气体，正常运行时， SF6气体的压力为3.5mbar。通过SF6气体密度继电 器对其压力进行监视。 • 套管在安装法兰处装有一个电压抽头，抽头与法兰绝 缘并连接到电容器身的最外层。
一、变压器（换流变）结构
变压器绕组
一、变压器（换流变）结构
换流变压器
一、变压器（换流变）结构
换流变压器
一、变压器（换流变）结构
换流变压器
• 绕组:换流变压器线圈包括网侧线圈、阀侧线 圈和调压线圈三部分
• 铁芯:换流变压器铁心通常为心式结构 • 器身:考虑合理的线圈布置方式 • 引线:阀侧套管与引线的连接要特殊设计 • 油箱:采用桶式结构 • 绝缘油:ABB用Lans • 有载分接开关 • 其他附件
二、变压器（换流变）各配件原理
瓦斯继电器
二、变压器（换流变）各配件原理
瓦斯继电器
气体继电器原理
气体继电器
油枕
0至5°的安 装坡度以利 于气体流动
箱体
二、变压器（换流变）各配件原理
瓦斯继电器
气体继电器原理
可随油流涌动 打开的挡板
可随油面 升降的浮 子（蓝色 表示正常 位置）
箱体方向
油枕方向
正常情况继电器内充满油
油压
油室与箱体联通 检测及平衡 装置根据动 作特性对油 压进行平衡 补偿
二、变压器（换流变）各配件原理
速动油压继电器
速动油压装置原理（故障情况时）
油压增大
气室压力推动 操作波纹管
操作波纹管推 动微动开关动 作
油室与箱体联通
平衡装置根 据动作特性 动作，内部 气室压力增 大
二、变压器（换流变）各配件原理
气体继电器原理（报警回路的导通）
浮子下降
干簧管受磁力 作用接通回路
永磁铁下 降靠近干 簧管
二、变压器（换流变）各配件原理
瓦斯继电器
气体继电器原理（重瓦斯）
箱体方向
油流速度超 过挡板定值， 挡板顺油流 方向运动， 触发跳闸回 路
油枕方向
二、变压器（换流变）各配件原理
瓦斯继电器
干簧管的工作原理
二、变压器（换流变）各配件原理
变压器换流变培训讲稿
目录
单击添加目录内容2
变压器（换流变）结构 变压器（换流变）各配件原理 变压器（换流变）的故障处理
一、变压器（换流变）结构
换流变压器与普通电力变的异同
普通电力变压器
换流变压器
工作原理
电磁感应原理
电磁感应原理
相同点 不同点
基本结构
在系统的电 气连接（阀 侧绕组）
绝缘结构
铁心、线圈、器身（主绝 铁心、线圈、器身（主绝缘）
11.接地螺栓 12.油样活门 13.放油阀门 14.活门 15.绕组 16.温度计 17.铁芯 18.净油器 19.油箱 20.变压器油
一、变压器（换流变）结构
变压器铁芯
一、变压器（换流变）结构
变压器铁芯
一、变压器（换流变）结构
变压器铁芯结构
接地片 上夹件 铁轭螺杆 拉螺杆 芯柱绑扎 铁心磁导线 下夹件
油位过高，会导致油倒 吸入硅胶罐内
油位max刻度
油位min刻度
油位过低，起不到过
油
滤杂质的作用
二、变压器（换流变）各配件原理
呼吸器
油封杯原理（呼气时）
p1
1、油枕内空气体积缩小导致管 道内气压上升
2、管道内气压p1>大气压p0，
p0
导致管道内油被挤压下去 3、空气分子被压入油中，油面
低于管道口时，由于其比油轻，
瓦斯继电器
瓦斯继电器的日常巡视内容
二、变压器（换流变）各配件原理
瓦斯继电器
瓦斯继电器的日常巡视内容
气体颜色
气味
无色
轻微油臭味
淡黄色
强烈臭味
微黄色
-----
灰色或黑色
-----
可燃性 不燃 可燃 不易燃 易燃
故障原因 空气
纸绝缘材料损伤 木质材料损伤
油故障
二、变压器（换流变）各配件原理
瓦斯继电器
二、变压器（换流变）各配件原理
缘）、引线、冷却和和控制 、引线、冷却和和控制保护系
保护系统
统
主要考虑交流电压（工频电 除考虑交流电压还要考虑直流 压、雷电和操作过电压） 电压（包括极性反转电压）
负载特性 电、磁回路 正弦波电流
非正弦波电流（含谐波电流）
一、变压器（换流变）结构
变压器
一、变压器（换流变）结构
变压器
1.高压套管 2.分接开关 3.低压套管 4.瓦斯继电器 5.防爆管 6.油枕 7.油位表 8.吸湿器 9.散热器 10.铭牌
得以往气压较小的方向向上浮
动，最终逸入空气
二、变压器（换流变）各配件原理
呼吸器
油封杯原理（吸气时）
1、油枕内空气体积增1<大气压p0，
p0
导致杯内油被挤压进入管道，
空气接触管道口
3、由于p1与p0相差不大，油
在管道壁上的阻力可起作用，
造成管道内只有中央区域的油
二、变压器（换流变）各配件原理
油枕
纵向波纹管储油柜
油位指 示
膨胀节 金属软管
注油 管
变压器 油
二、变压器（换流变）各配件原理
