金属化薄膜电容器资料-1
金属化聚丙烯膜薄膜电容
金属化聚丙烯膜薄膜电容是用来替换传统电容器、电感器和变压器等
电子元件的新型元件，由聚丙烯材料表面经过金属分子镀膜形成的导
电大分子双层物质而组成，具有体积小、重量轻、物理厚薄度及功律
表良好等特点，能够有效提升小型高效能元件。
金属化聚丙烯膜薄膜电容它额定电压一般为200Vdc，最高t可达到
400Vdc。
它的连接方式可采用焊接端子，也可采用内置弹簧端子，电
容尺寸可穿孔式安装，也可底座式安装，满足不同场合的安装要求。
其结构特殊，可以防止外部环境的腐蚀，可以有效延长电容的使用寿命。
它与传统电容器相比，金属化聚丙烯膜薄膜电容的放电波形非常精确
平坦，一般比常规电容器的放电波形要更加稳定，反应更快，使得对
元件的操控性更精准，既能保障元件的可靠性，又能提高元件的效率。
金属化聚丙烯膜薄膜电容，它的优势众多，紧凑、体积小、重量轻、
功律优越、抗冲击，堪用低压高功率行车、遥控电源及其他小型电子
装置等等，其凝聚能量可大幅提升小型高效能元件的工作效率。
而且，金属化聚丙烯膜薄膜电容在宽温度范围内使用时，具有极佳的
稳定性，表现出良好的抗变形性能和散热如果，能创造出更好的可靠性、低成本和高效。
可以说，金属化聚丙烯膜薄膜电容有着广泛的应用前景，能够有效解
决各种小型高效能电子元件的效率，从而大大提升高科技元件的应用
效率，为科技产业发展树立新标准。

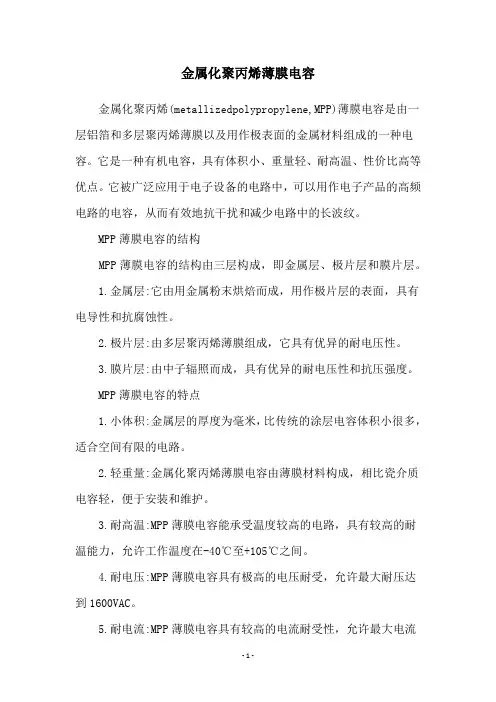

金属化聚丙烯薄膜电容
金属化聚丙烯薄膜电容金属化聚丙烯(metallizedpolypropylene,MPP)薄膜电容是由一层铝箔和多层聚丙烯薄膜以及用作极表面的金属材料组成的一种电容。
它是一种有机电容，具有体积小、重量轻、耐高温、性价比高等优点。
它被广泛应用于电子设备的电路中，可以用作电子产品的高频电路的电容，从而有效地抗干扰和减少电路中的长波纹。
MPP薄膜电容的结构MPP薄膜电容的结构由三层构成，即金属层、极片层和膜片层。
1.金属层:它由用金属粉末烘焙而成，用作极片层的表面，具有电导性和抗腐蚀性。
2.极片层:由多层聚丙烯薄膜组成，它具有优异的耐电压性。
3.膜片层:由中子辐照而成，具有优异的耐电压性和抗压强度。
MPP薄膜电容的特点1.小体积:金属层的厚度为毫米，比传统的涂层电容体积小很多，适合空间有限的电路。
2.轻重量:金属化聚丙烯薄膜电容由薄膜材料构成，相比瓷介质电容轻，便于安装和维护。
3.耐高温:MPP薄膜电容能承受温度较高的电路，具有较高的耐温能力，允许工作温度在-40℃至+105℃之间。
4.耐电压:MPP薄膜电容具有极高的电压耐受，允许最大耐压达到1600VAC。
5.耐电流:MPP薄膜电容具有较高的电流耐受性，允许最大电流达到3A，它可以有效地降低电流负载所带来的电磁干扰。
6.性价比高:MPP薄膜电容体积小，重量轻，耐电压高，且价格合理，是电子电路中的优选电容。
应用MPP膜电容被广泛应用于电子设备、电动机控制以及逆变器等各种电子设备中。
它可以有效地减少电路中的长波纹，并抗干扰，使电子设备能够正常运行。
此外，MPP薄膜电容还可用于电源电路、家用电器、自动化电路等。
结论金属化聚丙烯薄膜电容是一种由铝箔、聚丙烯薄膜和金属材料构成的有机电容，具有体积小、重量轻、耐高温、耐电压高、耐电流强以及性价比高的特点。
它被广泛应用于电子设备的电路中，可以有效地减少电路中的长波纹，并抗干扰，进而确保电子设备的正常运行。
由于上述优点，金属化聚丙烯薄膜电容成为电子电路设计中的重要元件，日益受到电子行业的青睐。

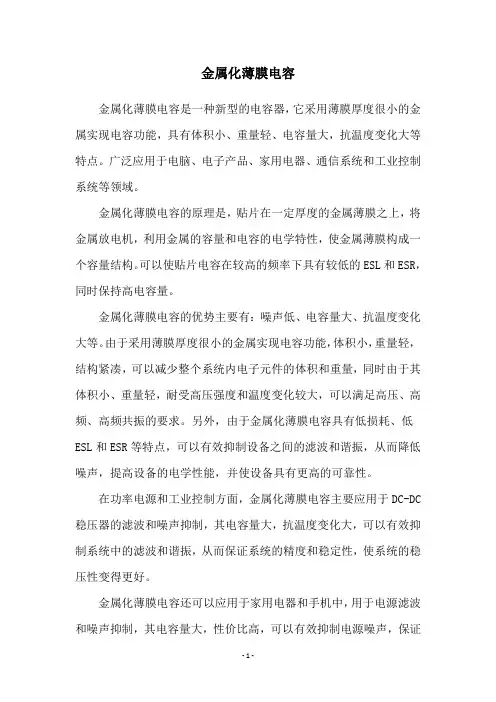

金属化薄膜电容
金属化薄膜电容金属化薄膜电容是一种新型的电容器，它采用薄膜厚度很小的金属实现电容功能，具有体积小、重量轻、电容量大，抗温度变化大等特点。
广泛应用于电脑、电子产品、家用电器、通信系统和工业控制系统等领域。
金属化薄膜电容的原理是，贴片在一定厚度的金属薄膜之上，将金属放电机，利用金属的容量和电容的电学特性，使金属薄膜构成一个容量结构。
可以使贴片电容在较高的频率下具有较低的ESL和ESR，同时保持高电容量。
金属化薄膜电容的优势主要有：噪声低、电容量大、抗温度变化大等。
由于采用薄膜厚度很小的金属实现电容功能，体积小，重量轻，结构紧凑，可以减少整个系统内电子元件的体积和重量，同时由于其体积小、重量轻，耐受高压强度和温度变化较大，可以满足高压、高频、高频共振的要求。
另外，由于金属化薄膜电容具有低损耗、低ESL和ESR等特点，可以有效抑制设备之间的滤波和谐振，从而降低噪声，提高设备的电学性能，并使设备具有更高的可靠性。
在功率电源和工业控制方面，金属化薄膜电容主要应用于DC-DC 稳压器的滤波和噪声抑制，其电容量大，抗温度变化大，可以有效抑制系统中的滤波和谐振，从而保证系统的精度和稳定性，使系统的稳压性变得更好。
金属化薄膜电容还可以应用于家用电器和手机中，用于电源滤波和噪声抑制，其电容量大，性价比高，可以有效抑制电源噪声，保证系统的稳定性，使电子设备具有更高的可靠性。
此外，金属化薄膜电容还可以应用于通信系统中，用于滤波和谐振，其电容量大，抗温度变化大，能够有效抑制系统噪声，改善信号传输质量，提高系统的可靠性。
从上述可知，金属化薄膜电容的体积小、抗温度变化大，能够有效抑制系统噪声，改善系统的可靠性。
因此，金属化薄膜电容可以应用于电脑、家用电器、通信系统以及工业控制系统中，为系统提供更高的效率和可靠性。
电力电子行业金属化薄膜电容-文档资料
赋 能 Voltage cleaning 成品检测
半成品检测 Mid d le inspection 包 装
焊 接 Weld
W inding
组 装 Assembling
印标志 Marking
入 库
Final Packing inspection
warehouse
. 薄膜电容和电解电容分析比较：
薄膜电容的发展趋势
从1980年开始，使用金属化膜以及膜上金属分割技术的DC滤 波电容得到了长足的发展。在过去多年的发展中， 电容的 体积和重量减小了3到4倍。现在薄膜生产商开发出了更薄的 膜，同时改进了金属化的分割技术极大的帮助了这种电容的 发展。用干式设计，使膜电容能够比电解电容更加经济地覆 盖600VDC到1200VDC之间的电压范围。 1、干式替代油浸式 油浸式电容因为将油浸渍到薄膜里面（1200V以上的电容更 加），当电容发生漏液或者油发生老化时因油直接接触到薄 膜及金属镀层电极，会对电容的性能产生影响，大大缩短了 电容的寿命，而干式电容可以解决以上问题，而且减化了生 产工艺，保证了产品的一致性。
电力电子行业金属化薄膜电容
现工业领域的电力电子对元器件的选择有了更高的要求,无论 是电气特性方面还是环境的操作条件的要求。电容器也不例外， 产品的可靠性越来越成为关键。在电力电子应用中，薄膜电容 器比其他电容器更具有优势。 薄膜电容以其优越的电性能在高压高频大功率电力电子设备中 得以广泛应用，特别在 DC-LINK 这个应用场合，薄膜电容与 电解电容相比较具有高纹波电流承受能力、耐高压、低 ESR 和 ESL、长寿命、 (干式防爆)、无极性和高频特性好等优越 的电气性能，在高压大功率电力电子设备中DC-LINK应用薄膜 电容替代电解电容是一种趋势。
金属薄膜电容器基本知识
电容器的绝缘电阻及漏电流
由于工程上用的电介质不是理想的绝缘体，其中 或多或少地存在一些疵点、杂质和易导电的粒子。 因此电容器中的电介质不是绝对的不导电的，在 一定电压的作用下会有微弱的电流流过介质，这 就是电容器的漏电流，绝缘电阻用来表明漏电流 的大小。 相对而言，绝缘电阻越大越好，漏电流越小
电容器的应用
电容器的应用
电容器的作用：储能、滤波、耦合（隔直）谐 振、吸收保护
• 金属化聚丙烯膜介质电容器
CBB20、CBB21 适用于电视、通讯、音响等设备及一般电子线路。 CBB21P 适用于摩托点火器及高频振荡电路。 CBB61 适用于电机启动和运行，如风扇及家用电器。 MKP—X2、MKP—Y2 适用于抑制对称干扰电压 RMJ 适用于感应加热设备，如电磁炉 SMJ-P、SMJ-TE适用于IGBT吸收保护
丁同学说:“若A电容器比B电容器的 电容大,则A电容器一定比B电容器能够存 储更多的电量.” 此说法对吗?为什么?
电容器的Q—U图象
Q/C
C1
△Q1
△Q2
C1
Q1 U
C2
Q2 U
C2
C Q Q U U
0
△U
U/V
第二节、电容器的一般参数
• 标称容量与允许偏差 • 损耗角正切 • 耐压 • 绝缘电阻及漏电流 • 类别温度范围 • 安全防护等级
电容器的标称容量与允许偏差
标称容量就是电容器设计时所确定的通常 在电容器上标出的电容量数值，又称名义 电容量，它与实际电容量值之间可能有一 些偏差。实际电容量与标称容量之间允许 的最大偏差范围，就叫电容量的允许偏差。
金属化薄膜电容(metallized film
金属化薄膜电容的应用与优势金属化薄膜电容是一种性能优秀的电容器，具有很多优良的特性，因此被广泛应用于各类电路中。
本文将介绍金属化薄膜电容的特点、应用优势以及发展趋势。
一、金属化薄膜电容的特点金属化薄膜电容是由金属化薄膜和绝缘材料制成的电容器，具有以下特点：1. 容量范围宽：金属化薄膜电容的容量范围很宽，可以从几皮法到数十微法，可以满足不同电路的需求。
2. 耐压高：金属化薄膜电容的耐压很高，可以达到数千伏，适用于高压电路。
3. 频率响应宽广：金属化薄膜电容的频率响应非常宽广，可以适用于各种不同频率的电路。
4. 介质损失小：金属化薄膜电容的介质损失很小，可以保证电容器的稳定性和可靠性。
5. 无极性：金属化薄膜电容无极性，可以适用于各种不同极性的电路。
二、金属化薄膜电容的应用优势金属化薄膜电容具有许多应用优势，主要表现在以下几个方面： 1. 稳定性好：金属化薄膜电容的稳定性非常好，可以在各种环境下长期工作，不会受到温度、湿度等环境因素的影响。
2. 可靠性高：金属化薄膜电容的可靠性非常高，使用寿命很长，可以保证电路的稳定性和可靠性。
3. 体积小：金属化薄膜电容的体积很小，可以适用于各种不同体积要求的电路。
4. 容量精度高：金属化薄膜电容的容量精度很高，可以保证电路的稳定性和可靠性。
5. 环保：金属化薄膜电容的制造工艺非常环保，不会产生有害物质，可以保护环境和人类健康。
三、金属化薄膜电容的发展趋势随着科技的不断发展，金属化薄膜电容也在不断更新换代，具有以下发展趋势：1. 容量的不断增大：随着电路的不断升级，对电容器容量的需求也在不断增大，因此金属化薄膜电容的容量也将不断增大。
2. 稳定性的不断提高：随着电路对电容器稳定性的要求不断提高，金属化薄膜电容的稳定性也将不断提高。
3. 制造工艺的不断改进：金属化薄膜电容的制造工艺也在不断改进，不断提高产能和降低成本。
4. 应用领域的不断扩大：金属化薄膜电容的应用领域在不断扩大，可以应用于各种不同的电路中，包括通信、计算机、家电等领域。
电容器基础知识培训-1
符号
特征（型号的第三部分）的意义
（数字） 瓷介电容器 云母电容器 有机介质电容器
电解电容器
1
圆片
非密封（金属箔）
箔式
ห้องสมุดไป่ตู้
2
管型/圆柱 非密封 非密封（金属化）
箔式
3
迭片
密封 密封（金属箔） 烧结粉液体非固体
4
独石
密封 密封（金属化） 烧结粉固体固体
5
穿心
穿心
6
支柱式
交流
7
交流
不同介质电容的识别
CA
复合介质
CO
漆膜介质
CD
云母
CE
合金电解
CC
纸介
CT
聚苯乙稀
CL
聚丙稀
CO
聚四氟乙稀
CI
聚碳酸脂
CJ
称号
C
Z D Y C T J B L
T G L Y
M
X
CH CQ CY CG CZ CB CBB CBF CLS
电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别,由三大类组成： 第一个字母 C 表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
02~Ⅲ
>10000
瓷介电容
1pF~0.1uF
63~630
低频、高频 50~3000 以
下
02~Ⅲ
>10000
五、电容器设计 1、MPET 和 MPP 膜电容特点比较： 聚脂薄膜电容的特点：体积小，大容量，耐热耐湿，稳定性差，成本低，损耗大，温升变化大，过 电流小，使用于低频电路，多用于直流电压。 温度范围：-65℃——+125℃ （常规温度为：-40℃——+85℃） 介电常数 ε：3.2 膜厚：1.5——15um 聚丙烯薄膜电容的特点：体积大，稳定性较好，成本高，低损耗，温升变化小，过电流较高，用于 要求较高的电路，交流及跨接电源使用较多。 温度范围：-65℃——+105℃ （常规温度为：-40℃——+85℃） 介电常数 ε：2.2 膜厚：4——15um 综合来讲：把各种薄膜介质考虑进来，聚丙烯在 AC 应用中几乎是最佳的选取择；因为它具有低损 耗、电容随温度的改变很缓和、高崩溃电压，及不易使电晕放电开始延展等特性。同时在可靠性测 试中也指出聚丙烯无论在 DC 或 AC 的应用上，都具有高可靠性的绩效。 2、电容器设计前提 设计薄膜电容器的第一步，是要先知道：
金属薄膜电容
金属薄膜电容
金属薄膜电容是一种电容器，由一层金属蒙皮，一层介质以及一层与金属蒙皮表面密切接触的二极材料组成。
它天然具有低自放电率、高耐久性和高准确性等特点，是一种先进的技术电容器。
当前，金属薄膜电容在电子产品中的应用越来越广泛，经常用于电子设备的保险器、电源、过滤器、测量器、时钟、计算机存储等领域，以及电脑、收录机、电视机、音响系统、汽车设备、照明系统等领域。
金属薄膜电容具有良好的绝缘性，可以保护电子设备免受电压波动、冲击、雷电等损伤，从而提高设备的可靠性。
它具有高精度和高电容值，可以有效抑制电子产品的辐射噪声、抗变形能力也比较强，能够很好的满足电子设备对电容器要求。
此外，与普通电容器相比，金属薄膜电容的耐温性更好。
它具有良好的热稳定性和耐老化性。
使用时，其使用寿命可以达到几十年，可以满足电子设备长期使用的要求。
另外，金属薄膜电容的可重复性和可靠性也比传统电容器要高。
使用金属薄膜电容，在经过多次重复使用后，其电容值仍可以得到良好的恢复。
这使得金属薄膜电容在高要求的应用中表现出良好的品质与可靠性。
金属薄膜电容具有许多优点，以上是其主要特点。
它不仅为电子设备提供了先进的保护，而且可以降低复杂的系统和维护工作。
它的稳定性和丰富的特性也为电子设备的可靠性提供了保障。
金属薄膜电
容的广泛应用将进一步推动现代电子设备的发展。
