UPS电池巡检仪
UPS 巡检操作手册
UPS 巡检操作手册
一. 到现场首先询问用户UPS近期的使用情况：
1.最近市电有没有停电，停电后UPS后备延时多长时间。
2.UPS有没有出现断电情况。
二．进入机房后
1.观察UPS环境情况和前面板的指示灯跟液晶屏情况看是否正常。
2.检查UPS输入.输出.电池连接连缆有无发热。
3.检查UPS输入.输出电压.电池组电压。
输出电压220V 输入电压220V 电池组电压12V
输入电压
输出电压
电池电压
三．放电流程
1.在得到行里允许的情况下.关掉UPS市电输出对UPS进行放电15-20分钟
2.观察UPS前面板的指示灯和液晶屏情况
3.测量UPS输出电压和电池组电压
4.放电15-20分钟后合上UPS市电输入空开。
再观察UPS运行是否正常
四．收尾工作
1.对UPS和电池柜表面进行除尘。
收拾好现场环境卫生
2.填写UPS巡检表。
并让用户盖该行条章。

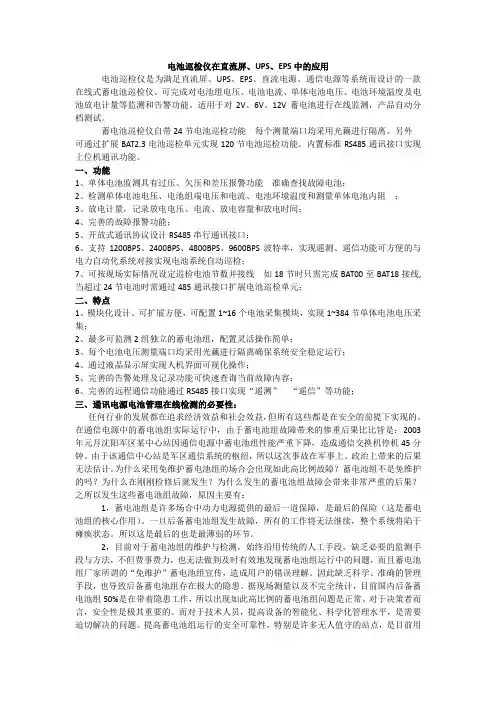

电池巡检仪在直流屏、UPS和EPS中的应用
电池巡检仪在直流屏、UPS、EPS中的应用电池巡检仪是为满足直流屏、UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。
可完成对电池组电压、电池电流、单体电池电压、电池环境温度及电池放电计量等监测和告警功能。
适用于对2V、6V、12V蓄电池进行在线监测，产品自动分档测试。
蓄电池巡检仪自带24节电池巡检功能 每个测量端口均采用光藕进行隔离。
另外 可通过扩展BAT2.3电池巡检单元实现120节电池巡检功能。
内置标准RS485通讯接口实现上位机通讯功能。
一、功能1、单体电池监测具有过压、欠压和差压报警功能 准确查找故障电池；2、检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻 ；3、放电计量，记录放电电压、电流、放电容量和放电时间；4、完善的故障报警功能；5、开放式通讯协议设计RS485串行通讯接口；6、支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能可方便的与电力自动化系统对接实现电池系统自动巡检；7、可按现场实际情况设定巡检电池节数并接线 如18节时只需完成BAT00至BAT18接线, 当超过24节电池时需通过485通讯接口扩展电池巡检单元；二、特点1、模块化设计、可扩展方便，可配置1~16个电池采集模块，实现1~384节单体电池电压采集；2、最多可监测2组独立的蓄电池组，配置灵活操作简单；3、每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行；4、通过液晶显示屏实现人机界面可视化操作；5、完善的告警处理及记录功能可快速查询当前故障内容；6、完善的远程通信功能通过RS485接口实现“遥测” “遥信”等功能；三、通讯电源电池管理在线检测的必要性：任何行业的发展都在追求经济效益和社会效益，但所有这些都是在安全的前提下实现的。
在通信电源中的蓄电池组实际运行中，由于蓄电池组故障带来的惨重后果比比皆是：2003年元月沈阳军区某中心站因通信电源中蓄电池组性能严重下降，造成通信交换机停机45分钟。

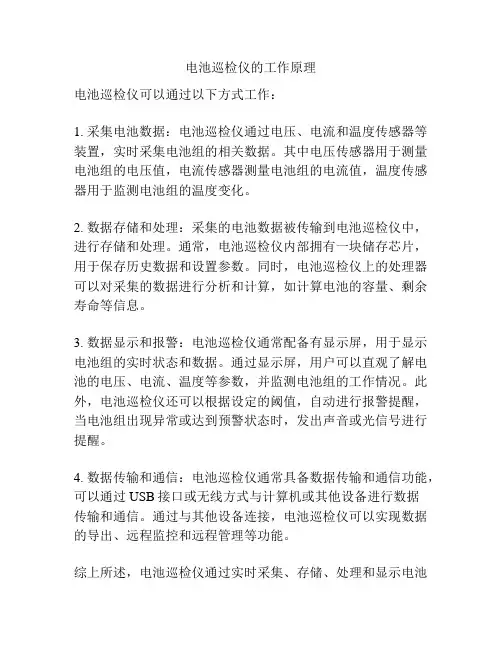

电池巡检仪的工作原理
电池巡检仪的工作原理
电池巡检仪可以通过以下方式工作：
1. 采集电池数据：电池巡检仪通过电压、电流和温度传感器等装置，实时采集电池组的相关数据。
其中电压传感器用于测量电池组的电压值，电流传感器测量电池组的电流值，温度传感器用于监测电池组的温度变化。
2. 数据存储和处理：采集的电池数据被传输到电池巡检仪中，进行存储和处理。
通常，电池巡检仪内部拥有一块储存芯片，用于保存历史数据和设置参数。
同时，电池巡检仪上的处理器可以对采集的数据进行分析和计算，如计算电池的容量、剩余寿命等信息。
3. 数据显示和报警：电池巡检仪通常配备有显示屏，用于显示电池组的实时状态和数据。
通过显示屏，用户可以直观了解电池的电压、电流、温度等参数，并监测电池组的工作情况。
此外，电池巡检仪还可以根据设定的阈值，自动进行报警提醒，当电池组出现异常或达到预警状态时，发出声音或光信号进行提醒。
4. 数据传输和通信：电池巡检仪通常具备数据传输和通信功能，可以通过USB接口或无线方式与计算机或其他设备进行数据
传输和通信。
通过与其他设备连接，电池巡检仪可以实现数据的导出、远程监控和远程管理等功能。
综上所述，电池巡检仪通过实时采集、存储、处理和显示电池
数据，提供了对电池组工作状态的监测和分析，以及异常报警和数据传输等功能。

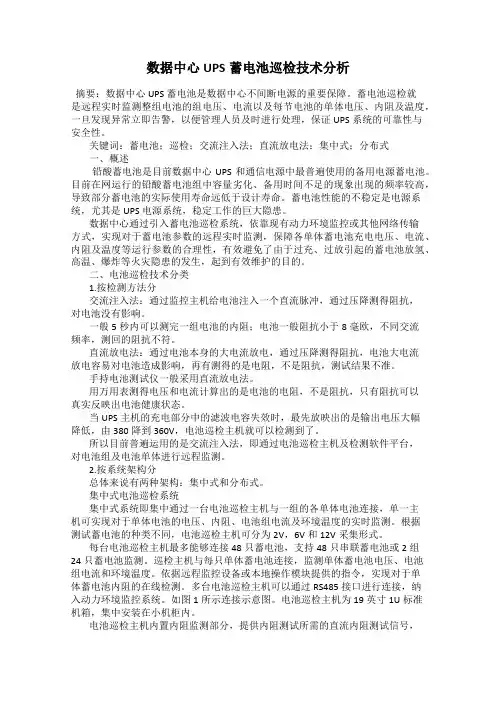

数据中心UPS蓄电池巡检技术分析
数据中心UPS蓄电池巡检技术分析摘要：数据中心UPS蓄电池是数据中心不间断电源的重要保障。
蓄电池巡检就是远程实时监测整组电池的组电压、电流以及每节电池的单体电压、内阻及温度，一旦发现异常立即告警，以便管理人员及时进行处理，保证UPS系统的可靠性与安全性。
关键词：蓄电池；巡检；交流注入法；直流放电法：集中式；分布式一、概述铅酸蓄电池是目前数据中心UPS和通信电源中最普遍使用的备用电源蓄电池。
目前在网运行的铅酸蓄电池组中容量劣化、备用时间不足的现象出现的频率较高，导致部分蓄电池的实际使用寿命远低于设计寿命。
蓄电池性能的不稳定是电源系统，尤其是UPS电源系统，稳定工作的巨大隐患。
数据中心通过引入蓄电池巡检系统，依靠现有动力环境监控或其他网络传输方式，实现对于蓄电池参数的远程实时监测，保障各单体蓄电池充电电压、电流、内阻及温度等运行参数的合理性，有效避免了由于过充、过放引起的蓄电池放氢、高温、爆炸等火灾隐患的发生，起到有效维护的目的。
二、电池巡检技术分类1.按检测方法分交流注入法：通过监控主机给电池注入一个直流脉冲，通过压降测得阻抗，对电池没有影响。
一般5秒内可以测完一组电池的内阻；电池一般阻抗小于8毫欧，不同交流频率，测回的阻抗不符。
直流放电法：通过电池本身的大电流放电，通过压降测得阻抗，电池大电流放电容易对电池造成影响，再有测得的是电阻，不是阻抗，测试结果不准。
手持电池测试仪一般采用直流放电法。
用万用表测得电压和电流计算出的是电池的电阻，不是阻抗，只有阻抗可以真实反映出电池健康状态。
当UPS主机的充电部分中的滤波电容失效时，最先放映出的是输出电压大幅降低，由380降到360V，电池巡检主机就可以检测到了。
所以目前普遍运用的是交流注入法，即通过电池巡检主机及检测软件平台，对电池组及电池单体进行远程监测。
2.按系统架构分总体来说有两种架构：集中式和分布式。
集中式电池巡检系统集中式系统即集中通过一台电池巡检主机与一组的各单体电池连接，单一主机可实现对于单体电池的电压、内阻、电池组电流及环境温度的实时监测。

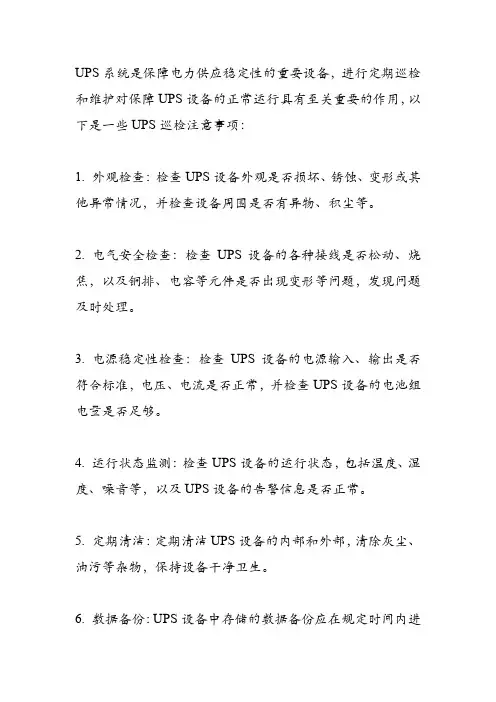

ups巡检注意事项
UPS系统是保障电力供应稳定性的重要设备，进行定期巡检和维护对保障UPS设备的正常运行具有至关重要的作用，以下是一些UPS巡检注意事项：
1. 外观检查：检查UPS设备外观是否损坏、锈蚀、变形或其他异常情况，并检查设备周围是否有异物、积尘等。
2. 电气安全检查：检查UPS设备的各种接线是否松动、烧焦，以及铜排、电容等元件是否出现变形等问题，发现问题及时处理。
3. 电源稳定性检查：检查UPS设备的电源输入、输出是否符合标准，电压、电流是否正常，并检查UPS设备的电池组电量是否足够。
4. 运行状态监测：检查UPS设备的运行状态，包括温度、湿度、噪音等，以及UPS设备的告警信息是否正常。
5. 定期清洁：定期清洁UPS设备的内部和外部，清除灰尘、油污等杂物，保持设备干净卫生。
6. 数据备份：UPS设备中存储的数据备份应在规定时间内进
行备份和测试，以确保数据的完整性和可靠性。
7. 定期维护：UPS设备应定期进行维护，包括更换电池、清洗过滤器、更换灯泡等，以确保设备的长期稳定运行。
通过以上几个方面的检查，可以帮助发现UPS设备存在的问题，并及时进行处理。
同时，定期巡检也能够延长UPS设备的使用寿命，提高设备的可靠性和稳定性。

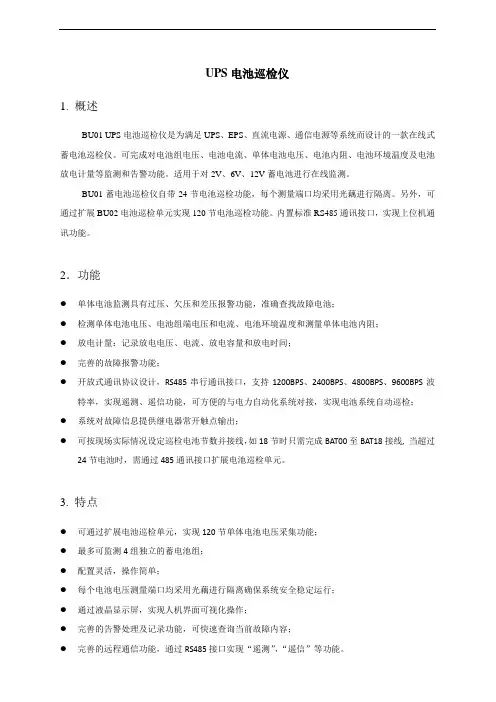

UPS电池巡检仪解读
UPS电池巡检仪1. 概述BU01 UPS电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。
可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。
适用于对2V、6V、12V蓄电池进行在线监测。
BU01蓄电池巡检仪自带24节电池巡检功能，每个测量端口均采用光藕进行隔离。
另外，可通过扩展BU02电池巡检单元实现120节电池巡检功能。
内置标准RS485通讯接口，实现上位机通讯功能。
2．功能●单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池；●检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻；●放电计量：记录放电电压、电流、放电容量和放电时间；●完善的故障报警功能；●开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现电池系统自动巡检；●系统对故障信息提供继电器常开触点输出；●可按现场实际情况设定巡检电池节数并接线，如18节时只需完成BAT00至BAT18接线, 当超过24节电池时，需通过485通讯接口扩展电池巡检单元。
3. 特点●可通过扩展电池巡检单元，实现120节单体电池电压采集功能；●最多可监测4组独立的蓄电池组；●配置灵活，操作简单；●每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行；●通过液晶显示屏，实现人机界面可视化操作；●完善的告警处理及记录功能，可快速查询当前故障内容；●完善的远程通信功能，通过RS485接口实现“遥测”，“遥信”等功能。
4. 主要技术参数●工作电压：DC80~320V/AC220V●单体电压测量精度：≤±0.3%●单体电压测量范围：0.5V~16V●电池组电压测量精度：≤±0.5%●电池电流测量精度：≤±0.5%●电池温度测量精度：≤±1℃●连接端口：远程通讯接口RS485 1路智能设备接口RS485 1路单体电池采集路数24路电池电电流采集2路电池温度采集2路干节点输出1路●外型尺寸（长X宽X深）：180X142X57mm●整机重量：≤1Kg●工作环境温度：－15℃～55℃5.外形及安装尺寸本产品采用嵌入式安装，用户只需在面板上开一个152*136mm的方孔，将本产品卡入其上，然后从反面拧紧螺丝即可。
UPS电池组常用检测维护设备
UPS蓄电池组维护测试常用设备
适用于各行业UPS电池组
一、蓄电池维护的必要性
1、近年來随着通讯、电力、UPS等行业也快速发展，蓄电池的用量也迅速增加。
在目前蓄电池
使用中，並無法知道蓄电池運作狀況，往往直到事故發生後才知道蓄电池出了問題，比如看似正常的蓄电池放电时却放不出电来，對於供電安全造成重大威脅。
这种状况的发生主要原因在于蓄电池的运行状态没有得到有效的监测，一旦由多个蓄电池串联构成的蓄电池组中出现某一個蓄电池失效，就会导致整个蓄电池组不能正常放电。
蓄电池作为安全不间断供电的最后一道保障措施，同时也是不间断供电系统里面最不安全的因素(據統計UPS系統無法正常供電所引發的事故中，其中有50%是由电池故障所引起)。
由此可見針對蓄电池進行在線監控及定期维护的重要性。
2、电池老化原因
蓄电池长期浮充，造成活性物质钝化，电解液固化；均充频繁，造成电解液干涸、极板栅格腐蚀；大电流放电或过放电，造成极板变形、硫化等原因，导致电池容量降低甚至失效，给通信安全造成隐患。
3、电池老化情况
当电池的实际容量下降到其本身额定容量的90%以下时，电池便进入衰退期。
当电池容量下降到原来的80%以下时，便进入急剧的衰退状态，这时电池已存在事故隐患。
当电池容量下降到原来的60%以下时，电池已达到报废状态。
4、《电源维护规程》要求：
蓄电池应每年做一次放电深度为30%-40% 放电实验；
每三年做一次放电深度为100%的容量试验，使用年限达六年后每年一次，
蓄电池放电期间应每小时测量一次端电压和放电电流。
6、常用设备一栏表。
(整理)LM103蓄电池巡检仪内阻型UPS系统专用.
LM103蓄电池巡检仪（内阻型）-----(UPS系统专用)--在线甄别落后单体电池--蓄电池内阻的在线监测--全系列参数测量与管理--电池劣化腐蚀在线监测--7寸彩色触摸屏液晶显示在线测量蓄电池组中各个单体电池的内阻，监测蓄电池组运行过程中各个单只电池劣化腐蚀的程度和趋势，动态测量各单体电池内阻及负载能力，快速判别各单体电池性能，可在线自动测量；内嵌蓄电池失效分析数学模型，实现各单体蓄电池性能变化趋势和性能诊断；采用先进的蓄电池性能分析诊断方法和阀控式铅酸蓄电池性能分析方法，实现蓄电池组各单体电池的性能诊断和智能化管理；在线实时监测蓄电池组各单体电压、组端电压、充放电电流和温度等；实时报警功能，实现对电压、温度、内阻的超限报警；在线实时监测蓄电池组的电压、充电/放电电流、单电池电压、蓄电池组运行的环境温度，完成对蓄电池组运行工况参数的实时在线监测，对蓄电池的开路、短路等情况，提前给出预警，以保证蓄电池组设备运行的安全性。
浮充状态下，实时监测蓄电池组以及各个单只电池的浮充电压，当出现过充情况，及时给出报警，防止因过充而影响蓄电池组的寿命。
放电过程中，实时监测蓄电池组以及各个单只电池的工作电压，当出现过放情况下，及时给出报警，防止因过放而影响蓄电池的寿命。
LM103-1812A-------------------------- 1组蓄电池组（18只，12V电池）LM103-3212A-------------------------- 1组蓄电池组（32只，12V电池）LM103-3212B-------------------------- 2组蓄电池组（32×2只，12V电池）LM103-4012B-------------------------- 2组蓄电池组（40×2只，12V电池）（或根据蓄电池组数量，灵活配置）技术特点■在线甄别蓄电池组中落后单体采用自主的专利技术—蓄电池内阻交流测量方法，在线测量蓄电池组中各个单体的内阻，分析蓄电池组的一致性，实现蓄电池组健康度的实时监测。
电池巡检仪原理
电池巡检仪原理电池巡检仪原理是通过对电池内部电压、电流、温度等关键参数进行监测和分析，判断电池的状态和性能。
其主要原理包括电压监测原理、电流监测原理、温度监测原理以及数据分析原理。
下面将详细介绍这些原理。
一、电压监测原理：电池的电压是电池性能的一个重要指标，通过对电池内部电压的监测，可以判断电池的充放电状态、剩余容量等。
电压监测原理主要是通过电阻分压法将电池的电压转化为一个与之相对应的电压信号，然后通过模数转换器将电压信号转换为数字信号进行处理。
具体步骤：1. 在电池的正负极之间串联一个测量电阻。
2. 当电池发生充电或放电时，电池的电压通过测量电阻会产生一个与电池电压成正比的压降。
3. 使用模数转换器将测量电阻上的电压信号转换为数字信号。
4. 数字信号经过放大和滤波，可以得到与电池的电压相关的电信号。
二、电流监测原理：电池的电流是电池放电或充电过程中的重要参数，通过对电池内部电流的监测，可以判断电池的放电或充电状态、剩余容量等。
电流监测原理主要是通过霍尔效应实现对电池电流的感应和测量。
具体步骤：1. 在电池的正负极之间借助霍尔传感器产生的磁场，使电流感载体进行受力。
2. 霍尔传感器将受力变化转换为电压信号。
3. 使用模数转换器将电压信号转换为数字信号进行处理。
4. 数字信号经过放大和滤波，可以得到与电池的电流相关的电信号。
三、温度监测原理：电池的温度是影响电池性能和寿命的一个重要因素，通过对电池温度的监测，可以判断充放电状态、电池健康状况等。
温度监测原理主要是通过温度传感器将电池内部的温度转换为与之相对应的电信号。
具体步骤：1. 将温度传感器与电池相接触，使得温度的变化能够以电压变化的形式被感知。
2. 温度传感器产生与温度相关的电压信号。
3. 使用模数转换器将电压信号转换为数字信号进行处理。
4. 数字信号经过放大和滤波，可以得到与电池的温度相关的电信号。
四、数据分析原理：电池巡检仪通过收集和处理电池的电压、电流、温度等参数，利用算法进行数据分析，以判断电池的状态和性能。
ups巡检操作规程
ups巡检操作规程UPS巡检操作规程一、概述UPS（不间断电源）是一种能够在电力中断或电压异常情况下提供电能的设备，广泛应用于各行各业的电力保障和电力质量改善中。
为了保证UPS设备的正常运行和延长其使用寿命，需要进行定期的巡检和维护。
本文将介绍UPS 巡检操作规程。
二、巡检内容1. 外观检查：检查UPS设备外壳是否完好，无裂纹、变形、锈蚀等现象；检查设备连接线路是否正常、牢固。
2. 温度检查：使用温度计检查UPS设备的工作温度是否正常，一般应在0℃-40℃之间。
3. 湿度检查：使用湿度计检查UPS设备的工作湿度是否正常，一般应在20%-80%之间。
4. 电源电压检查：检查UPS设备的输入电压、输出电压和电池电压是否稳定，是否符合标准要求。
5. 电池检查：检查UPS设备电池的容量是否足够，充电和放电是否正常，是否需要更换电池。
6. 故障记录：记录UPS设备的故障情况，以便参考和处理。
7. 启动测试：定期对UPS设备进行启动测试，检查其工作状态和功能是否正常。
三、巡检频率根据UPS设备使用情况和环境特点，一般应进行每月一次的巡检。
对于特殊情况下的UPS设备，如在高温、高湿度、高污染环境中使用的设备，巡检频率可以适当增加。
四、巡检步骤1. 准备工作：关闭UPS设备的输入电源和输出负载，确保安全。
2. 检查外观：仔细检查UPS设备外壳，查看是否有异常情况。
3. 温度检查：使用温度计测量UPS设备的工作温度，记录下来并与标准要求进行比较。
4. 湿度检查：使用湿度计测量UPS设备的工作湿度，记录下来并与标准要求进行比较。
5. 电源电压检查：使用电压表测量UPS设备的输入电压、输出电压和电池电压，记录下来并与标准要求进行比较。
6. 电池检查：检查UPS设备电池的容量是否足够，充电和放电是否正常，记录下来并与标准要求进行比较。
7. 故障记录：记录UPS设备的故障情况，如出现过电压、欠压、过流等情况，写明电压值和发生时间。
UPSEPS蓄电池巡检仪(JZ-XJE)使用说明
注：所有的电池与电池巡检仪连接线，必须串接一个 0.5A 的保 险丝，以保护电池和电池巡检仪。 4.2 显示面板
图 3 电池巡检仪操作面板
5
JZ-XJE 系列（技术手册）
键盘功能说明
按键 名 称 返回
▲
上升
▼
下降
表 4—1 按键功能表 功能
在电池组信息显示、参数设定和报警信息的界面下，通过 单击返回按键，可以返回到主界面
INZ
锦自电气
电池巡检仪
JZ-XJE 系列
使 用 手 册
上海锦自电气科技有限公司
JZ-XJE 系列（技术手册）
第一章 序 言
谢谢您采用我公司生产 JZ-XJE 系列电池巡检仪，该电池巡检仪 是我公司采用最新技术，自主开发的通用型电池巡检仪，结构设计紧 凑，安装灵活方便，性能优异。 1.1 型号说明
2
JZ-XJE 系列（技术手册）
3、通讯功能：
电池巡检仪可以将采集到的单级电池电压数据、电池组总电压
和电池温度等信息通过 RS485 上传（通讯协议为：Modbus—RTU）。
4、告警功能：
当单级电压异常时，电池巡检仪会发出声光报警，用户可以进
入告警信息中进行查看，并且输出一路告警干节点。
2.2 技术参数
表21电池巡检仪的指标参数参数名称参数范围及误差测量误差备注输入电压范围86v260vacdc也可提供dc48v供电方式功耗15w工作环境温度1050工作环境相对湿度10rh90rh机械尺寸宽高深164mm102mm82mm通讯波特率9600bps电池组总电压10320v03电池单体电压累加所得电池电流14v4v霍尔传感器量程50a100a200a1电池温度1输入信号15v电池单体电压124节电压2v电池0312v电池02jzxje系列技术手册31外型尺寸前面板外形和尺寸单位mm深度和开孔尺寸单位mm32安装要求电池巡检仪应安装在室内通风良好的场所一般应垂直安装如有特殊安装要求请事先与我公司联系
北京中天汇科电子 电池巡检仪 说明书
═══════════════════════电池巡检仪使用说明书________________________________________________________________________________目 录概述一、 (1)巡检仪结构二、 (1)内部结构1. (1)前面板结构2. (2)端子连接3. (3)巡检仪的工作状态三、 (4)工作状态1. (4)运行状态2. (4)设置状态3. (5)参数设置方法四、 (5)设置过压、欠压报警值1. (5)设置电池数量2. (6)设置显示翻屏时间3. (6)主要技术参数五、 (7)参数1. (7)2.技术参数 (7)一、概 述电池巡检仪42节的主要功能是对蓄电池组的单电池电压和整个电池组总电压进行实时在线巡回监测，并在出现过压或欠压状态时自动报警。
本电池巡检仪主要应用于电力、电信或其他行业中的直流电源屏、通信电源、UPS电源、EPS电源等的蓄电池组的电压实时监测，从而能够及时发现失效电池，保证电源的安全运行，提高系统的可靠性和自动化程度。
本电池巡检仪具有以下主要功能和特点：◎ 对电池组内各单电池电压和整个电池组电压进行实时监测和显示；◎ 具有单电池电压和整个电池组电压的过压、欠压报警功能，报警状态以音响、灯光指示；◎ 具有均充信号继电器接点，电池组电压低于某预设值时，自动通知充电机转为均充工作方式；◎ 具有电池组负载通断继电器接点，电池组电压低于某预设值时，自动切断负载，以避免电池组过度放电而损坏；◎ 采用双色LED数码管显示器，鲜艳清晰，便于观察和操作；◎ 巡检电池数可以自由设定，以适应不同电池个数的电池组；◎ 过压、欠压报警值可通过面板上自带键盘精确设置；◎ 电池采集通道的切换采用光隔离集成高压开关，无噪声、无干扰、长寿命；◎ 巡检仪内部核心电路与被测电池回路完全隔离，大大增强了抗干扰能力，更加提高了仪表的可靠性。
二 巡检仪结构1.内部结构巡检仪内部结构示意图见图2-1。
电池巡检仪说明书(工厂自制,不带内阻检测)
简介：1.本蓄电池巡检装置，是一种由高速单片机控制电路板、隔离光耦、液晶显示器、机箱、接线端子排等组成的检测仪。
其特点是工艺简单，电路性能稳定，成本低，操作简单。
2.单片机通过对电池电压和温度的循环测量，经过高速的运算，计算出电池的电压和状态，并通过液晶显示器显示出来。
一、整机原理图1-1 整机方框图电池巡检电路的工作原理：将电池组的每一节电池的正负极都连接到采样板上，通过微处理器（单片机）发出的循环检测信号对每一节电池的电压进行采样，同时对电池的温度进行采样。
单片机通过对采样的电池电压和温度进行计算，送出LED状态显示和LCD数据和状态显示。
单片机通过对操作按钮（翻屏键）的扫描，将用于所要查询的电池信息发送至显示器。
二、产品外观图图2-1 产品外观图LED指示情况：电池过压指示灯——电池电压高于保护电压值时指示；电池低压指示灯——电池电压低于保护电压值时指示；电池正常指示灯——所有的电池都在正常状态时指示。
按键：翻屏查询按钮——查询各节电池电压和状态以及故障信息。
三、安装3.1 电池巡检仪的固定安装图3-1 产品外形尺寸外形尺寸：190×152×57箱体尺寸：160×152安装孔距：175×853.1.1 外置式外部安装方式将电池巡检仪的下部安装孔固定在机箱的表面，如图3-2所示。
图3-2 外置式安装示意图3.1.2 内置式安装方式将电池巡检仪的上部安装条固定在机箱的内部，并在机箱表面开监视口，如图3-3所示。
图3-3 内置式安装示意图3.2 电源线的连接图3-4 电源线的连接图3.3 单组电池采样线的连接下面以4节电池的接线为例：图3-5 电池连接线示意图四、显示与状态LCD显示第1屏为公司名称：LCD显示第2屏为故障电池节数：LCD显示第3屏为故障电池序号：LCD显示第4、5屏为温度显示：LCD显示第5屏以后为电池电压和状态显示，每屏显示两节电池信息：当3—4分钟无翻屏动作时，LCD的背光自动关闭，以减小电源的功耗；当手动翻屏或出现故障时再次点亮背光。
附： UPS巡检工作内容
UPS巡检工作内容
1．检测整个系统的运行参数，确保设备正常运行。
2．检查各主要部件的装配及内部间的连接情况。
3．检查所有螺丝、螺栓等连接点的紧固性及热腐蚀状况并做必要的调整。
4．检查是否有损坏及烧毁的元件及电缆。
5．对电池进行充放电测试。
6．在局方配合下对机组及电池柜进行内外部的彻底清扫。
7．检测电池组/柜的完整性。
8．测量设备的输入、输出电压及电流。
9．检测UPS的同步及输出频率的稳定性。
10．对并机系统，检查每个UPS之间的负载均衡情况。
11．必要时调校UPS的一些基准点和设置参数。
12．在局方配合下后备电池组的检测还包括：
12—1．外观是否有损坏、变形及漏水。
12—2．电池线及接线端子是否有过热及腐蚀情况。
12—3．各电池组或箱内是否有松脱。
12—4．测量每块电池的浮充电压。
12—5．在电池电极上重新涂上油脂，预防腐蚀。
13．向用户提交所有服务报告及测试记录。
14．向用户汇报任何异常情况，提出解决方案并给予解决。
以上所提及的所有维护步骤均在不影响设备输出的前提下进行。
1。
电池巡检仪使用方法
电池巡检仪使用方法
1、实验时放置于干燥平面，防止短路。
2、CN7为交流供电端。
输入为ac220V供电。
3、CN1-CN5为电池组输入端。
32只电池串联。
CN1的1脚（即
CN1最左边的脚）为电池组负极，同时也为第一只电池的负极，CN1的2脚为第一只电池正极，CN1的3脚为第二只电池正极，以此类推。
32只电池按CN1，CN2，CN3，CN4，CN5的顺序依次接入。
接入时要注意查看电池正负极，切勿接反，另外务必避免电池间短路！
4、电池组和交流输入均接好后，拨动SW3，液晶显示面板亮，
系统自动检测各只电池电压，检测完毕后按液晶屏下端的微动开关，自动查看各只电池电压。
当电池电压低或电池连线开路时，显示页面会停住，此时可查看电池电压，按动微动开关则继续显示。
176ups蓄电池在线巡检仪
ups蓄电池在线巡检仪1、概述 (2)2、产品特点 (2)3、功能框图 (2)4、产品技术参数 (3)5、前面板说明： (3)6、后面板说明： (4)7、特别注意： (6)8. 监控的作用 (7)9 蓄电池在线监测系统的主要功能： (7)9.1 蓄电池状况时刻全面掌握 (7)9.2 危险提前预警功能 (7)9.3 管理决策功能 (7)9.4 蓄电池内阻检测功能 (7)9.5 总电压、总电流、电极温度、单体电池电压快速巡检功能 (7)9.6 充放电过程全过程记录功能 (7)1、概述KTR-3032T型蓄电池在线巡检仪可以对蓄电池单体电压、蓄电池组总电压、蓄电池组充放电电流和单体蓄电池环境温度进行巡回监测，实时反馈单体电池性能，并在出现欠压、过流充放电和温度超标时报警提示，及时发现性能恶化的故障电池。
2、产品特点●蓄电池与测量回路电气隔离，确保测量主机安全与数据的稳定可靠。
●实时巡检32路电池电压，测量量程可达0-48V，满足单体端电压48V以内的所有蓄电池组成的电池组● 2路充放电电流（量程根据蓄电池组的容量选定），支持多种模拟输出信号的霍尔变送器●可精确测量每一节单体电池的表面温度● RS485通讯接口，MODBUS标准协议，RS232接口方便外接各种串口设备●主机直接巡检最多32路电池，无需复杂扩展与额外设置●各数据超过设定值声光告警提示，告警值可随意设定●插拔端子接线，方便用户接线和后期的产品维护3、功能框图4、产品技术参数5、前面板说明： 项目技术参数 供电电源220V(AC)/12V （DC ） 32路单体电压0-48V （0-50V 精度0.2%） 2路充放电电流0-300A(量程可选) 32路单体温度-55℃-125℃ 巡检周期<2S 工作温度范围-20℃—70℃ 相对湿度10％-90％RH RS485通讯速率软件设置1200—19200bps 通讯距离1200米设备正常运行时，工作指示灯绿色长亮，通讯指示灯闪烁提示正在指令下发或巡检数据上传，当有蓄电池数据超过设定的安全数据范围时，报警指示灯点亮。
UPS蓄电池巡检表
备注：
附表一：单个电池电压记录表
第号电池柜
第号电池柜
第号电池柜
第号电池柜
第号电池柜
备注：
R相电压：V频率：HZ S相电压：V频率：HZ
T相电压：V频率：HZ零地电压：V
五、市电、电池供电，相互转换是否正常？□是□否
六、电池项检测
（1）电池连接端子接线是否有松动□是□否
（2）电池连接端子是否有腐蚀、漏夜□是□否
（3）电池的总电压：VDC
（4）单个电池的电压（附表 一）
七、验收工程师：日期：
巡 检 表
编号：
用户名称：
地址：
设备使用/管理者姓名：
E-MAIL：
电话：
传真：
联系人：
邮编：
机型：
机号：
容量：KVA
电池品牌：
电池容量：AH/PCS
电池数量：PCS
巡检记录
一、安装环境检测：
（1）通风是否良好：□排风扇□空调□无
（2）UPS温度是否正常：□正常□异常
（3）UPS排风孔与障碍物距离：( )>1M 35CM<( )<1M( )<35CM
二、UPS目视检测：
1、接线端子接触是否松动：
2、接线端子和连接线是否有腐蚀变形：
三、UPS输入电压：
R相电压：V频率：HZ S相电压：V频率：HZ
T相电压：V频率：HZ零地电压：V
四、UPS输出电压：
市电正常时：
R相电压：V频率：HZ S相电压：V频率：HZ
T相电压：V频率：HZ零地电压：V
市电异常，电池逆变输出时：
BMU-UPS电池监测仪用户手册
基本配置为6个模拟量输入，3个为两线制4-20mA，一个为0-5V专用电流传感器接口,另外两个为预留的0-5V传感器接口。-15V如果不需要，不接。
两线制4-20mA要求外接传感器为两线制。
3、RS422/ RS485通讯口
RS422/ RS485通讯口采用一个4位端子
(4)RS422/RS485通讯口为4位端子
(5)Power输入为三芯接线端子
(6)前面板有工作、运行、发送、接收指示灯。
3、安装
a）壁挂：
产品底部有两个异形孔，借助于镙钉可任意直接挂于墙壁上。
b)上架：
产品前端面板有镙丝孔，用户固定于19''的机架上。
口线定义：
1、Battery Input电池电压输入（以下描述都为后视图）
适用于计算机中心UPS后备电源---34只12V单体电池串联
应用示意图
应用方式一：
应用方式二：
结构及外围接口
1、整机外观示意图
2、后面板接口示意图
说明：(1) Battery Input输入口为42位端子，35个单体电池电压和总电压输入
(3) Analog Input输入口为12位端子,6个 Nhomakorabea拟量输入
重量：1.5Kg
工作环境：-10~55C
20~95% RH
4、POWER输入口
POWER输入为-48VDC (或者订制24VDC、220VAC)，输入无极性要求。
5、前面板指示灯说明
工作---工作指示灯，电源正常时亮
运行---运行指示灯，正常工作时一会灭，一会亮。
发送---发送数据指示灯，有数据时灯亮
接收---接收数据指示灯，有数据时灯亮
