步进电机常见问题及解决办法
步进电机常见问题有哪些解决方法有哪些
步进电机常见问题有哪些解决⽅法有哪些步进电机常见问题有哪些解决⽅法有哪些步进电机是⼀种感应电机，它的⼯作原理是利⽤电⼦电路，将直流电变成分时供电的，多相时序控制电流，⽤这种电流为步进电机供电，步进电机才能正常⼯作，驱动器就是为步进电机分时供电的，多相时序控制器虽然步进电机已被⼴泛地应⽤，但步进电机并不能像普通的直流电机，交流电机在常规下使⽤。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统⽅可使⽤。
因此⽤好步进电机却⾮易事，它涉及到机械、电机、电⼦及计算机等许多专业知识。
本⽂叙述步进电机⼯作原理以及常见的问题，希望能对⼴⼤⽤户在选型、使⽤、及整机改进时有所帮助。
步进电机是将电脉冲信号转变为⾓位移或线位移的开环控制元件。
在⾮超载的情况下，电机的转速、停⽌的位置只取决于脉冲信号的频率和脉冲数，⽽不受负载变化的影响，即给电机加⼀个脉冲信号，电机则转过⼀个步距⾓。
这⼀线性关系的存在，加上步进电机只有周期性的误差⽽⽆累积误差等特点。
使得在速度、位置等控制领域⽤步进电机来控制变的⾮常的简单。
虽然步进电机已被⼴泛地应⽤，但步进电机并不能象普通的直流电机，交流电机在常规下使⽤。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统⽅可使⽤。
因此⽤好步进电机却⾮易事，它涉及到机械、电机、电⼦及计算机等许多专业知识。
同步电机和步进电机的区别伺服电机步进电机属于执⾏电机。
同步电动机和异步电动机属于⼀般电机。
四者的联系都是将电能转化为机械能。
区别是控制的⽅式不同。
伺服电机⽤在数控机床，⽽步进电机⽤在打印机，磁盘驱动器上。
同步电机⼀般⽤在机械⼿起定位作⽤，异步电机⽤的就⽐较多了。
按电源可分为直流电机和交流电机。
按励磁⽅式可分为串励。
，并励，他励。
按⽤途可分为普通的和特殊的⽐如：伺服电机步进电机，直线电机等步进电机⼩知识集锦1.什么是步进电机?步进电机是⼀种将电脉冲转化为⾓位移执⾏机构。
通俗⼀点讲：当步进驱动器接收到⼀个脉冲信号，它就驱动步进电机按设定⽅向转动⼀个固定⾓度（及步进⾓）。
步进电机发热的原因及解决方法是什么
步进电机发热的原因及解决方法是什么步进电机是一种广泛应用于各行业的电机，但在使用过程中常常会出现发热问题。
步进电机发热的主要原因包括以下几个方面：1.电流过大：步进电机的发热问题通常与电流过大有关。
当电流超过电机所能承受的额定电流时，会导致电机发热。
这可能是由于驱动器设置不当、使用的电流过大、或是供电电压异常高等原因引起的。
2.过载运行：过载运行也是步进电机发热的一个常见原因。
当电机所执行的任务超过了其额定负载时，会导致电机工作过程中频繁地发热。
3.高速运行：步进电机在高速运行时，摩擦力和风阻等因素会导致电机发热。
特别是一些小型步进电机常常需要高速运行，在不适当的散热情况下容易发热。
1.合理选择电机和驱动器：在使用步进电机时，应根据实际需求选择适当的电机和驱动器。
合理选择电机的额定电流和驱动器的工作电流可以避免电流过大，减少电机发热问题。
2.降低负载：通过降低电机的负载，减少过载运行情况，可以有效地解决步进电机发热问题。
可以通过降低工作负载或采用多电机并行工作的方式分担负载，从而降低单个电机的发热问题。
3.提高散热效果：采取有效的散热措施可以减少步进电机的发热问题。
可以增加散热装置，如散热片、散热风扇等来提高散热效果，或者使用风冷和水冷技术降低电机的工作温度。
4.控制电机运行速度：可以通过控制电机的转速来减少步进电机的发热问题。
适当控制电机的运行速度和加速度，减少电机的高速运行时间，可以降低电机摩擦力和风阻等因素带来的发热问题。
5.定期维护和保养：定期对步进电机进行维护和保养，保持其正常工作状态，是解决步进电机发热问题的重要措施之一、包括定期清洁电机表面和散热装置，检查电机驱动器是否正常工作等。
综上所述，步进电机发热问题的解决需要从多个方面入手，包括选择合适的电机和驱动器、降低负载、提高散热效果、控制电机运行速度以及定期维护和保养等。
只有综合应用这些方法，才能有效地解决步进电机发热问题，提高步进电机的工作效率和寿命。
步进电机产生偏位现象原因及解决方法

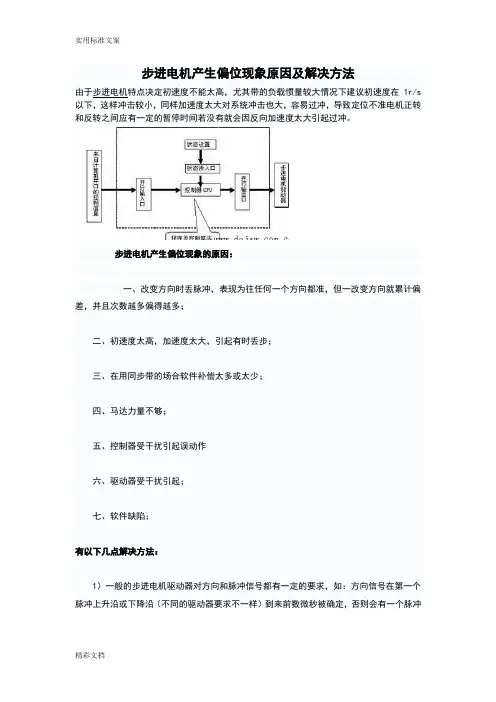

步进电机产生偏位现象原因及解决方法由于步进电机特点决定初速度不能太高，尤其带的负载惯量较大情况下建议初速度在1r/s 以下，这样冲击较小，同样加速度太大对系统冲击也大，容易过冲，导致定位不准电机正转和反转之间应有一定的暂停时间若没有就会因反向加速度太大引起过冲。
步进电机产生偏位现象的原因：一、改变方向时丢脉冲，表现为往任何一个方向都准，但一改变方向就累计偏差，并且次数越多偏得越多；二、初速度太高，加速度太大，引起有时丢步；三、在用同步带的场合软件补偿太多或太少；四、马达力量不够；五、控制器受干扰引起误动作六、驱动器受干扰引起；七、软件缺陷；有以下几点解决方法：1）一般的步进电机驱动器对方向和脉冲信号都有一定的要求，如：方向信号在第一个脉冲上升沿或下降沿（不同的驱动器要求不一样）到来前数微秒被确定，否则会有一个脉冲所运转的角度与实际需要的转向相反，最后故障现象表现为越走越偏，细分越小越明显，解决办法主要用软件改变发脉冲的逻辑或加延时。
2）由于步进电机特点决定初速度不能太高，尤其带的负载惯量较大情况下建议初速度在1r/s以下，这样冲击较小，同样加速度太大对系统冲击也大，容易过冲，导致定位不准电机正转和反转之间应有一定的暂停时间若没有就会因反向加速度太大引起过冲。
3）根据实际情况调整被偿参数值，（因为同步带弹性形变较大，所以改变方向时需加一定的补偿）。
4）适当地增大马达电流，提高驱动器电压（注意选配电机驱动器）选扭矩大一些的马达。
5）系统的干扰引起控制器或驱动器的误动作，我们只能想办法找出干扰源，降低其干扰能力（如屏蔽，加大间隔距离等），切断传播途径，提高自身的抗干扰能力，常见措施：①用双纹屏蔽线代替普通导线，系统中信号线与大电流或大电压变化导线分开布线，降低电磁干扰能力。
②用电源滤波器把来自电网的干扰波滤掉，在条件许可下各大用电设备的输入端加电源滤波器，降低系统内各设备之间的干扰。
③设备之间最好用光电隔离器件进行信号传送，在条件许可下，脉冲和方向信号最好用差分方式加光电隔离进行信号传送。
步进电机失步(丢步)的原因和对策

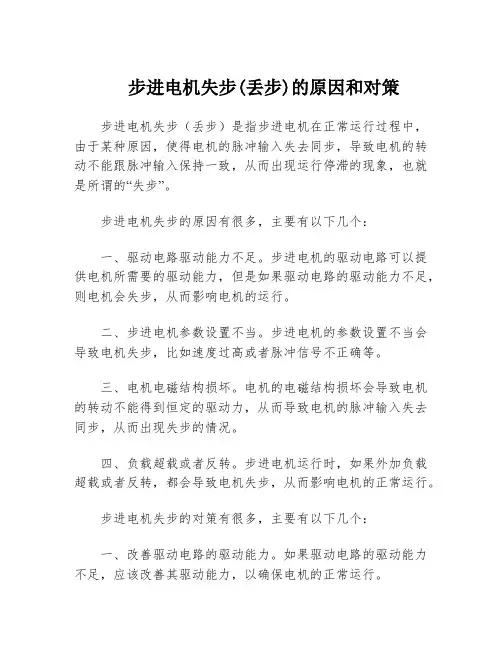

步进电机失步(丢步)的原因和对策步进电机失步（丢步）是指步进电机在正常运行过程中，由于某种原因，使得电机的脉冲输入失去同步，导致电机的转动不能跟脉冲输入保持一致，从而出现运行停滞的现象，也就是所谓的“失步”。
步进电机失步的原因有很多，主要有以下几个：一、驱动电路驱动能力不足。
步进电机的驱动电路可以提供电机所需要的驱动能力，但是如果驱动电路的驱动能力不足，则电机会失步，从而影响电机的运行。
二、步进电机参数设置不当。
步进电机的参数设置不当会导致电机失步，比如速度过高或者脉冲信号不正确等。
三、电机电磁结构损坏。
电机的电磁结构损坏会导致电机的转动不能得到恒定的驱动力，从而导致电机的脉冲输入失去同步，从而出现失步的情况。
四、负载超载或者反转。
步进电机运行时，如果外加负载超载或者反转，都会导致电机失步，从而影响电机的正常运行。
步进电机失步的对策有很多，主要有以下几个：一、改善驱动电路的驱动能力。
如果驱动电路的驱动能力不足，应该改善其驱动能力，以确保电机的正常运行。
二、正确设置步进电机的参数。
步进电机的参数设置不当会导致电机失步，因此应该正确设置步进电机的参数，确保电机的正常运行。
三、检查电机的电磁结构。
电机的电磁结构损坏会导致电机失步，因此应该定期检查电机的电磁结构，确保电机的正常运行。
四、减少外加负载或者反转。
步进电机的外加负载或者反转过大会导致电机失步，因此应该尽量减少外加负载或者反转，以确保电机的正常运行。
总之，步进电机失步是一个很常见的现象，可能会严重影响电机的正常运行，因此应该注意驱动电路的驱动能力、步进电机的参数设置、电机的电磁结构以及外加负载或者反转等，以确保电机的正常运行。
步进电机失步处理方法
步进电机失步处理方法步进电机是一种常见的电机类型，具有精度高、控制方便等优点，广泛应用于各种领域。
但是，在使用步进电机时，时常会遇到步进电机失步的问题，这就需要我们在日常应用时合理处理。
下面，我们就来仔细讨论一下步进电机失步的处理方法。
一、检查电机驱动器和线路：步进电机的运转是由驱动器来实现的，因此，我们首先需要检查驱动器是否正常，以及线路是否连接正确。
可以更换电机驱动器或调整电机线路，确保连接正确，能够避免由于外界干扰或者连接错误导致的失步问题。
二、更换电机型号：如果对于所使用的电机型号来说，输出扭矩过小时，步进电机很容易就会失步。
因此，更换适当的电机型号是一种解决方式。
在选择电机型号的时候，我们要注意电机的输出扭矩、步数角度以及转速等参数。
三、增加等待时间：有时候，步进电机可能会失步在步骤变化的交界面。
我们可以通过增加等待时间的方式来解决这类问题。
这样能够保持电机的持续运转，同时在转向时，减缓步进电机的速度。
在机器运行时通过参数设置来控制等待时间，可以避免电机失步的情况。
四、增加电机驱动电流：适当调整电机驱动器的参数，增加电机驱动电流，能够提高电机的输出扭矩，从而避免电机失步的情况。
但是要注意驱动电流不能超过电机额定电流，否则会损坏电机。
五、改变步进电机的饱和磁阻：通过改变步进电机饱和磁阻，可以改善步进电机失步的情况，提高步进电机的输出扭矩。
但是要注意不要将磁阻改得过低，否则会造成电机电流过大，从而导致电机失步。
总之，步进电机失步的处理方法有很多，我们需要根据具体的情况进行选择。
在平时应用中，我们要注意保持电机的正常运转，避免外部干扰，及时发现并解决步进电机失步的问题。
只要采取正确的处理方式，我们就能够顺利地完成使用步进电机的各项任务。
步进电机失步故障解决方法
步进电机失步故障解决方法
步进电机中产生的同步力矩无法使转子速度跟随定子磁场的旋转速度，从而引起失步。
有3种解决方法：可使步进电机产生的电磁转矩增大，为此可在额定电流范围内适当加大驱动电流;在高频范围转矩不足时，适当提高驱动电路的驱动电压;改用转矩大的步进电动机等，也可使步进电机需要克服的转矩减小，为此可适当降低电机运行频率，以便提高电机的输出转矩。
①步进电机的转矩不足，拖动力量不够，当驱动脉冲频率达到某临界值开头失步。
由于步进电机的动态输出转矩随着连续运行频率的上升而降低，因而凡是比该频率高的工作频率都将产生失步。
②步进电机起动失步。
由于步进电机自身及所带负载存在惯性，当加速时间过短时会消失这一现象。
应当设置合理的加速时间，使电机从低速度平稳上升到某个速度。
③步进电机产生共振也是引起失步的一个缘由。
步进电机处于连续运行状态时，假如掌握脉冲的频率等于步进电机的固有频率，将产生共振。
在一个掌握脉冲周期内，振动尚未得到充分衰减，下一个脉冲就已来到，因而在共振频率四周动态误差最大并导致步进电机失步。
解决方法：减小步进电机的驱动电流;采纳细分驱动方法和阻尼方法。
转子在步进过程中获得过多的能量时，转子的平均速度会高于定
子磁场的平均旋转速度，使得步进电动机产生的输出转矩增大，从而使步进电机产生越步。
当步进电机存在越步时，可减小步进电动机的驱动电流，以便降低步进电机的输出转矩或使减速时间加长。
步进电机及驱动常见故障分析与处理
驱动器噪音
总结词
驱动器噪音表现为电机在运行过 程中发出异常声响，可能是由于 电机内部元件损坏、电机安装不 良等原因引起的。
详细描述
在处理噪音故障时，应先检查电 机内部元件是否正常，再检查电 机安装是否牢固，最后检查电机 运行参数是否正常。
03
步进电机及驱动故障处理 方法
电机失步处理方法
总结词
电机失步是指电机运行过程中出现步数丢失的现象，可能是由于驱动器故障、电机本身问题或控制信 号问题等原因导致。
步进电机及驱动常见 故障分析与处理
目录
• 步进电机常见故障分析 • 步进电机驱动器常见故障分析 • 步进电机及驱动故障处理方法 • 步进电机驱动器故障处理方法 • 预防性维护和保养建议
01
步进电机常见故障分析
电机失步
总结词
电机失步是指步进电机在运行过程中不能按照指令进行精确的定位或产生较大 的累计误差。
要点二
详细描述
当驱动器有噪音时，应首先检查电机是否正常，电机是否 有损坏或故障。然后检查驱动器是否正常，驱动器是否有 损坏或故障。接着检查线路是否正常，线路是否有短路或 断路等问题。最后检查负载是否过大，负载过大也会导致 驱动器噪音过大。
05
预防性维护和保养建议
定期检查和清洁
定期检查步进电机及驱动的外观， 确保没有明显的破损或异常。
清洁电机和驱动器表面，去除灰 尘和杂物，保持清洁的运行环境。
检查电机和驱动器的连接线，确 保没有松动或破损，如有需要应
及时更换。
定期更换磨损部件
定期检查步进电机及 驱动的轴承、齿轮等 关键部件，确保没有 过度磨损。
定期润滑电机和驱动 器的轴承，保证其顺 畅运转。
对于磨损严重的部件 应及时更换，避免影 响电机的正常运行。
步进电机发热发烫不转原因分析
步进电机发热发烫不转原因分析1.电机内部故障：步进电机内部的绕组存在短路、开路或接触不良等问题时，会导致电流异常，从而引起电机发热。
同时，可能会出现引线接触不良、插座松动等情况，也会导致电机无法正常转动。
2.供电电源问题：步进电机需要稳定的电源供给以保证其正常运行。
如果电源电压过高或过低，电流不稳定或波动较大，都有可能导致电机过热或无法正常转动。
此外，电源的质量也会直接影响到电机的运行稳定性。
3.过载或过载保护：步进电机一旦超过其额定负载能力，就有可能出现发热发烫不转的情况。
此时，电流会急剧升高，导致电机内部温度升高，从而引起电机过热并无法正常转动。
有些步进电机还会配备过载保护装置，当负载超出限制时，电机将自动停止运转以避免损坏。
4.环境温度过高：步进电机在高温环境下长时间运行会导致电机内部温度升高，从而引起发热和无法转动的问题。
为了保证电机正常工作，应尽量将电机放置在通风良好、温度适宜的环境中。
5.驱动器设置错误：步进电机的驱动器通常需要根据具体的步进电机参数进行设置，如最大电流、电压、步数等。
如果驱动器设置错误，电机无法获得正确的电流和脉冲信号，就会导致电机无法转动或发热。
6.机械部分故障：步进电机的机械部分包括电机轴、传动装置等。
如果这些部分出现故障，如卡住、损坏、润滑不良等，都会导致电机无法正常转动，并且会增大电机的摩擦力，从而产生发热现象。
综上所述，步进电机发热发烫不转的原因可能是由于电机内部故障、供电电源问题、过载或过载保护、环境温度过高、驱动器设置错误、机械部分故障等多种因素的综合作用。
针对具体情况，可以通过检查电机内部绕组、驱动器设置、供电电源、负载情况等进行逐一排查，并采取相应的修理或更换措施，以解决发热发烫不转的问题。
步进电机存在的问题及解决
案例二：某工厂步进电机过热问题的改善
总结词
通过改进散热设计，提高散热效率，解决过热问题
详细描述
某工厂的步进电机在长时间运行后出现过热问题，影 响了电机的性能和寿命。通过分析热源和散热路径， 对电机的散热设计进行了改进，提高了散热效率。同 时，优化了电机的控制逻辑，减小了电机的发热量。 这些措施有效地解决了步进电机的过热问题。
定位精度问题
总结词
定位精度问题是指步进电机在运行过程中无法准确到达指定位置的现象。
详细描述
定位精度问题可能是由于传动系统误差、编码器精度不足或驱动器控制算法不准确等原因引起的。为 了提高定位精度，可以采取一系列措施，如优化传动系统设计、选用高精度编码器和改进驱动器控制 算法等。此外，定期对设备进行维护和校准也是保持定位精度的关键。
使用不当
超出电机的承受范围进行工作，如过载或过速，导致电机损 坏。
03
CHAPTER
解决策略与方案
优化设计
总结词
优化设计是解决步进电机问题的根本途 径，通过改进电机结构、减少摩擦和降 低热损失等措施，提高电机的性能和稳 定性。
VS
详细描述
优化设计主要包括改进电机结构、优化材 料选择、改进电磁场设计等方面。通过采 用新型材料和先进的电磁设计，可以显著 提高电机的扭矩密度、减少摩擦和热损失 ，从而提高电机的效率和可靠性。
共振与噪音
总结词
共振是指步进电机在运行过程中与某些频率发生共振，导致噪音和振动。
详细描述
共振和噪音问题通常是由于电机设计或制造不良引起的。此外，驱动器参数设置不当也可能导致共振和噪音问题。 为了解决这一问题，可以调整驱动器的参数，如细分、电流和速度等，以改变电机的动态特性，避免共振和噪音 的产生。
步进电机常见问题及解决方案
步进电机一些常见问题及其解决方案1、如何控制步进电机的方向？1）、可以改变控制系统的方向电平信号。
2）、可以调整电机的接线来改变方向，具体做法如下：对于两相电机，只需将其中一相的电机线交换接入驱动器即可，如A+和A-交换。
对于三相电机，将相邻两相的电机线交换，如：A,B,C三相，交换A,B 两相就可2、步进电机振动大，噪声也很大，什么原因？遇到这种情况是因为步进电机工作在振荡区，解决办法：1）、改变输入信号频率CP来避开振荡区。
2）、采用细分驱动器，使步距角减少，运行平滑些。
3、为什么步进电机通电后，电机不运行？有以下几种原因会造成电机不转：1）、过载堵转（此时电机有啸叫声）2）、电机是否处于脱机状态3）、控制系统是否有脉冲信号给步进电机驱动器，接线是否有问题4、步进电机抖动，不能连续运行，怎么办？遇到这种情况，首先检查电机的绕组与驱动器连接有没有接错检查输入脉冲信号频率是否太高，是否升降频设计不合理。
5、混合式步进电机驱动器的脱机信号FREE一般在什么情况下使用?当脱机信号FREE为低电平时，驱动器输出到电机的电流被切断，电机转子处于自由状态（脱机状态）。
在有些自动化设备中，如果在驱动器不断电的情况下要求直接转动电机轴（手动方式），就可以将FREE信号置低，使电机脱机，进行手动操作或调节。
手动完成后，再将FREE信号置高，以继续自动控制。
6、如何选择步进电机驱动器供电电源？确定驱动器的供电电压，然后确定工作电流；供电电源电流一般根据驱动器的输出相电流I来确定。
如果采用线性电源，电源电流一般可取I的1.1～1.3倍；如果采用开关电源，电源电流一般可取I 的1.5～2.0倍。
7、如何选择步进电机驱动器供电电压？电源电压通常根据电机的工作转速和响应要求来选择。
如果电机工作转速较高或响应要求较快，那么电压取值也高，但注意电源电压的纹波不能超过驱动器的最大输入电压，否则可能损坏驱动器。
如果选择较低的电压有利于步机电机的平稳运行，振动小。
步进电机及驱动常见故障分析与处理
3.混合式步进电机； （二）步进电动机绕组电流控制电路
合，当驱动器工作异常时继电器断开。
参快数速选 步择进不电当动可，机如连变电续流工磁过作阻大频，率式超高过，步相而进电输流出电；转矩机小又。 称为反应式步进电机，它的工作原理是由改变 脉与冲反频 应率式与步机进械电电发机动生相共比机振，。相的同体定积子的永和磁式转步子进电的动机软转矩钢大齿，步之距角间也的大。电磁引力来改变定子和转子的 快速步进电动机相连对续工位作频置率，高，这而输种出电转矩动小。机结构简单、步距角小。
从运动的型式上可分为：
1.旋转步进电机。 2.直线步进电机。 3.平面步进电机。
三.步进电机的驱动电路、控制方式及接线图 （一）. 驱动电路：
负载过 步大进，超电过电机动绕机的组承载的能驱力；动电路，单极性电流一般采用下图<a>双管串联电路,
参 脉数冲选发 双择 生极不 电当 路性， 故如 障电电 ；流流过一大，般超采过相用电流下；图<b>的H桥电路;
从电流的极性上可分为:
RESET：复位信号永，磁如复式位信步号进为低电电平机时的,输入转脉冲子信铁号起心作用上，装如果有复多条永久磁铁，转子的转动与定 脉指冲令频 脉率冲与频机率械与位发电是生机共发由振生。共定振；、转子之间的电磁引力与磁铁磁力共同作用的。与反应式 所快谓速静 步态进是电指动电机步机连进不续改工电变作通频机电率状高相态，比，而转输，子出不转相动矩同时小的。体工作积状态的。永磁式步进电动机转矩大，步距角也大。 H混N合C式-21步轴进参电数机设结混置合不了合当反式；应式步步进进电电机和机永磁结式合步进了电机反的应优点式，采步用进永久电磁铁机提和高电永动机磁的式转矩步，采进用电细密机的极的齿优来减点小步，距角， 是目前数控机床采上用应用永最多久的步磁进铁电动提机。高电动机的转矩，采用细密的极齿来减小步距角， 双极性电流一般是采目用下前图<数b>的控H桥机电床路; 上应用最多的步进电动机。
步进电机不转的原因和解决方法
步进电机不转的原因和解决方法
步进电机是一种精密控制的执行元件，广泛应用于各种领域。
然而，在实际应用中，有时步进电机可能会出现不转的情况，这会导致设备无法正常工作。
接下来我们来探讨步进电机不转的原因和解决方法。
一、原因分析
1. 供电问题
步进电机需要稳定的电源供应以确保正常工作，如果电源电压不稳定或者过低，就会导致步进电机无法正常旋转。
2. 驱动电路故障
步进电机的驱动电路如果出现故障，比如驱动板损坏、接线错误等，也会导致步进电机不转。
3. 步距设置错误
步距角是步进电机旋转一次的角度，若步距设置错误，就会导致步进电机不能按照预设的步距角度旋转。
4. 机械问题
如果步进电机机械部分出现故障，比如轴承损坏、传动装置问题等，也会导致步进电机不转。
二、解决方法
1. 供电问题解决
首先要确保步进电机的电源供应稳定，可以通过使用稳压电源或者检修电源线路来解决供电问题。
2. 驱动电路故障处理
检查驱动电路是否损坏或者接线是否正确，确保驱动电路正常工作，必要时更换驱动板或修复接线问题。
3. 步距设置校正
检查步距设置是否正确，可以通过调节步距设置来校正步进电机的旋转角度，确保步距设置与实际需求一致。
4. 机械问题处理
如果步进电机出现机械问题，需要进行机械维修，修复或更换损坏的机械部件，确保步进电机的机械结构正常运转。
综上所述，步进电机不转的原因多种多样，需要系统性地排查故障并采取相应的解决方法。
通过仔细检查供电、驱动电路、步距设置和机械部件，可以有效解决步进电机不转的问题，保证设备正常运行。
步进电机故障分析总结
电阻不良
电阻不良分为： ➢上限不良 ➢下限不良
上限不良
上限不良包括： ① 断路不良 ② 线序错 ③ 电阻偏大--解决方法：调整绕线张力 ④ 标准电阻上限偏小--解决方法：控制标准电阻阻值
下限不良
下限不良包括： ① 连线 ② 连锡 ③ 电阻偏小--解决方法：调整绕线张力 ④ 标准电阻下限偏大--解决方法：控制标准电阻阻值
电机连锡图片：
连锡
线序错
线序错图片：
正确线序：绿黄棕红橙 错误线序：黄绿棕红橙
线序错
线序错图片：
正确线序：绿黄棕红橙 错误线序：黄绿棕红橙
弹片卡死
弹片卡死图片：
弹片变形
弹片未正确放置
冲压件变形卡死
冲压件变形卡死图片：
极 爪 变 形
异物卡死
异物卡死图片：
异 物 卡 死
用错磁环
用错磁环图片：
解决方法：加强员工操作和自检意识的培训
铭牌不良
铭牌贴歪铭牌
铭牌不清
解决方法：加强员工操作和自检意识的培训
中心针、齿轮针不良
中心针、齿轮针不良图片：
凸针
被
中
心
针
挤
中心针歪
压
痕
迹
齿
轮
针
歪
骨架毛刺
骨架毛刺图片：
骨 架 毛 刺
磁环未清洗干净
磁环未清洗干净图片：
冲压件未清洗干净
成品电机外观不良
成品电机外观不良包括： ① 混料（混盖板、混轴、混焊板线、混连接器） ② 盖板耳变形 ③ 轴缺陷 ④ 三针下陷 ⑤ 铆点不良（过深、过浅、铆偏、开叉） ⑥ 铭牌不良（贴错、贴歪、漏贴、刮花、刮伤、不
清）
连接器不良
步进电机驱动器常见故障及维修方法
步进电机驱动器常常用于点胶机，电脑绣花机，数控机床，自动送料系统等设备上面，是一些机械设备必不可少的组件。
因为用途广泛所以工业用量就非常大，量大自然出现故障的概率就高。
那么步进电机驱动的一些常见问题和解决方法有哪些呢？常见故障及解决办法1、步进电机一直处于一个自由的状态，说明MF信号正常，出现这种情况的解决方法，我们就要去调整MF信号电路，让MF信号电路处于一个正常状态。
常见故障及解决办法2、步进电机出现丢步的现象，这个时候就先去看看屏蔽线是不是松掉了，有没有接地，查看细分是不是正确的设置了，如果电流小也有可能在这个时候加大电流，来解决这个问题。
常见故障及解决办法3、报警出现指示灯亮，这种情况下，就需要去检查电压，还有检查电源。
还有一种可能就是步进电机驱动器损坏了，需要换新的步进电机驱动器。
常见故障及解决办法4、电源灯可以正常的亮TM灯不会亮或者一直亮，这个时候可能是信号电路没有接好的原因，或者是驱动器选型不对。
常见故障及解决办法5、电机的转动方向出现错误，出现这种情况，很可能是线接错了。
如果排除了线接错的问题，那就是电机线出现断路了，或者就是信号可能出现被干扰了，需要去排除这个干扰问题。
常见故障及解决办法6、步进电机驱动器电源灯就是不亮，这可能电源的故障，这个时候我们需要去检查供电的电路电源了是不是有其中的一根线出现断裂了。
常见故障及解决办法7、OC灯可以亮，这个是步进电机驱动器自身的保护，因为可能你的电流过大导致的，需要去看看哪里有问题线路，电源不能太低了，需要重新通电。
常见故障及解决办法8、步进电机轴出来的力矩不够，这种可能就是电流小但是电机过大了导致步进电机损坏了，这种情况需要调大电流。
常见故障及解决办法9、步进电机一直震动是什么原因，可能是信号电压低所导致的，需要去利用电机的的震点去错开这个震动频率然后去容易交换同一相。
常见故障及解决办法10、步进电机堵住转，可能是因为电机的扭矩力太小了，需要去选择大扭矩的电机。
步进电机修理方法
步进电机修理方法步进电机是一种在工控系统中常用的电机，特点是精准的定位和驱动控制。
然而，由于长时间使用或其他原因，步进电机有时会出现故障，需要进行修理。
下面将介绍一些步进电机的常见故障和修理方法。
一、步进电机不转或转动不正常1.检查电源首先，检查步进电机的电源是否正常。
检查电源线是否接触良好，电源电压是否正常，以及电源是否存在短路或过载等可能的问题。
2.检查接口线路接下来，检查步进电机的接口线路。
检查电机与控制器之间的连接是否松动，接口线是否破损或接触不良。
可以使用测试仪器来测试接口线路的连通性，或者使用替代的接口线进行测试。
3.检查控制器如果电源和接口线路都正常工作，那么可能是控制器的问题。
检查控制器的设置是否正确，是否存在软件或硬件故障。
可以尝试使用其他控制器来测试步进电机的运行情况。
4.检查驱动器最后，如果以上方法都没有发现问题，那么可能是驱动器的故障。
检查驱动器的连接状态是否正常，是否存在松动或烧毁的现象。
可以尝试更换驱动器或者使用示波器来检测驱动电路的波形。
二、步进电机发热过高1.检查供电电压步进电机发热过高的原因可能是供电电压过高。
检查电源电压是否超过了电机的额定电压，如果是，应及时降低电源电压。
2.减小负载步进电机发热过高也可能是由于负载过大造成的。
检查电机承载能力是否与负载匹配，如果不匹配，应减小负载或更换合适的电机。
3.调整驱动器设置步进电机发热过高还可能是驱动器设置不当所致。
检查驱动器的电流、步进角度、加速度和速度设置是否正确，并进行相应的调整。
4.添加散热器如果以上方法都没有解决问题，可以考虑在步进电机上安装散热器来提高散热效果。
散热器可以通过导热硅脂或导热胶片与电机连接，将电机产生的热量快速散发。
三、步进电机失步1.检查电源频率步进电机失步的原因可能是电源频率不稳定。
检查电源频率是否与电机的额定频率匹配，如果电源频率波动较大，应考虑使用稳压电源。
2.在驱动器中调整步进角度步进电机失步还可能是由于驱动器步进角度设置不合理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进电机常见问题及解决办法
一，如何控制步进电机的方向？
1、可以改变控制系统的方向电平信号
2、可以调整电机的接线来改变方向，具体做法如下：
对于两相电机，只需将其中一相的电机线交换接入驱动器即可，如A+和A-交换。
对于三相电机，将相邻两相的电机线交换，如：A,B,C三相，交换A,B两相就可二，步进电机振动大，噪声也很大，什么原因？
遇到这种情况是因为步进电机工作在振荡区，解决办法：
1、改变输入信号频率CP来避开振荡区。
2、采用细分驱动器，使步距角减少，运行平滑些。
三，为什么步进电机通电后，电机不运行？
有以下几种原因会造成电机不转：
1、过载堵转（此时电机有啸叫声）
2、电机是否处于脱机状态
3、控制系统是否有脉冲信号给步进电机驱动器，接线是否有问题
四，步进电机抖动，不能连续运行，怎么办？
遇到这种情况，首先检查电机的绕组与驱动器连接有没有接错
检查输入脉冲信号频率是否太高，是否升降频设计不合理。
五、混合式步进电机驱动器的脱机信号FREE一般在什么情况下使用?
当脱机信号FREE为低电平时，驱动器输出到电机的电流被切断，电机转子处于自由状态（脱机状态）。
在有些自动化设备中，如果在驱动器不断电的情况下要求直接转动电机轴（手动方式），就可以将FREE信号置低，使电机脱机，进行手动操作或调节。
手动完成后，再将FREE信号置高，以继续自动控制。
六、如何选择步进电机驱动器供电电源？
确定驱动器的供电电压，然后确定工作电流；供电电源电流一般根据驱动器的输出相电流I来确定。
如果采用线性电源，
电源电流一般可取I的1.1～1.3倍；如果采用开关电源，电源电流一般可取I 的1.5～2.0倍。
七、如何选择步进电机驱动器供电电压？
步进电机驱动器，都是宽压输入，输入电压很大的范围可以选择；电源电压通常根据电机的工作转速和响应要求来选择。
如果电机工作转速较高或响应要求较快，那么电压取值也高，但注意电源电压的纹波不能超过驱动器的最大输入电压，否则可能损坏驱动器。
如果选择较低的电压有利于步机电机的平稳运行，振动小。
八、细分驱动器的细分数是否能代表精度?
细分也叫微步，主要目的是减弱或消除步进电机的低频振动，提高电机的运转精度只是细分技术的一个附带功能。
比如对步进角为1.8°的两相混合式步进电机，如果细分驱动器的细分数设置为4，那么电机的运转分辨率为每个脉冲0.45°，电机的精度能否达到或接近0.45°，还取决于细分驱动器的细分电流控制精度等其它因素。
不同厂家的细分驱动器精度可能差别很大；细分数越大精度越难控制。
九、为什么步进电机的力矩会随转速的升高而下降?
当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。
在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。
