管径表示中De、DN、D的区别

管径表示中De、DN、D的区别管径DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

D一般指内径。

管径的表达方式应符合下列规定：水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；塑料管材，管径宜按产品标准的方法表示；当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

通常有缝钢管用DN表示，De一般是指塑料管的外径，Pe一般是指塑料管的公称压力DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

De、Pe指塑料管外径Ф通用表示圆的直径直径DN：代表管径公称尺寸公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

公称直径是公制mm为基准的，称DN (metric unit)比如DN100的管，如果遇到薄壁管，它得内径就会大于100mm，但遇到厚壁管它得内径就会小于100mm。

但计算时取100mm。

也叫DN100一般来说,管子的直径可分为外径,内径,公称直径.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示.镀锌钢管采用DN表示.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列:(DN---公称直径.￠---外径).DN15---￠22mm. DN20---￠27mm. DM25---￠34mm.DN32---￠42mm. DN40---￠48mm. DN50---￠60mm.DN65---￠76(73)mm. DN80---￠89mm. DN100---￠114mm.DN125---￠140mm. DN150---￠168mm. DN200---￠219mm.DN250---￠273mm. DN300---￠324mm. DN350---￠360mm.DN400---￠406mm. DN450---￠457mm. DN500---￠508mm.DN600---￠610mm.小外径系列:DN15---￠18mm. DN20---￠25mm. DN25---￠32mm.DN32---￠38mm. DN40---￠45mm. DN50---￠57mm.DN65---￠73mm. DN80---￠89mm. DN100---￠108mm.DN125---￠133mm. DN150---￠159mm. DN200---￠219mm.DN250---￠273mm. DN300---￠325mm. DN350---￠377mm.DN400---￠426mm. DN450---￠480mm. DN500---￠530mm.DN600---￠630mm.一般标准钢管都可从材料表中查得每米重量.要是非标准钢管可通过量得实际尺寸来计算其重量.重量=(外径-壁厚)*壁厚*π*长度*7.85重量单位---吨.其于单位---米.DN Dg 和De的区别DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

直径De、DN、D、d、Φ含义、区别

直径De、DN、D、d、Φ含义、区别一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De 的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

6、DN为Nominaldiameter意思是公称直径。

7、De为externaldiameter意思是外径。

8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg 是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

管径的表示DN 、De

DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

D一般指内径。

Φ表示外径，通常后跟壁厚，即Φ108X4的形式。

Φ是希腊字母，D则是英文字母，都表示直径。

DN是De减一半管壁的厚度得的数De量的是管道外壁的直径Dg一般没人用1、管径应以mm为单位。

2、管径的表达方式应符合下列规定：1 ）、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 ）、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3 ）、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380等）；4）、塑料管材，管径宜按产品标准的方法表示；5 ）、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用的（硬聚氯乙烯粘接承口管材）规格用dn（公称外径）×e（管材壁厚）表示（GB-T 5836.1-2006）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）塑料管在工程图上的标示公制标示( metric dimension size )以DN表示一般称为『公称尺寸』，它不是管外径、也不是管内径。

是外径与内径的平均值，我们称平均内径。

例如：外径63mm的塑料管之公制标示( mm dimension size )DN50ISO公制标示( ISO metric dimension size )以Da表示PVC管，ABS管之管外径以De表示PP管，PE管之管外径例如：外径63mm的塑料管之公制标示( mm dimension size )Da63 对PVC管，ABS管而言新型材料和塑料管用de，注意是小写的哦。

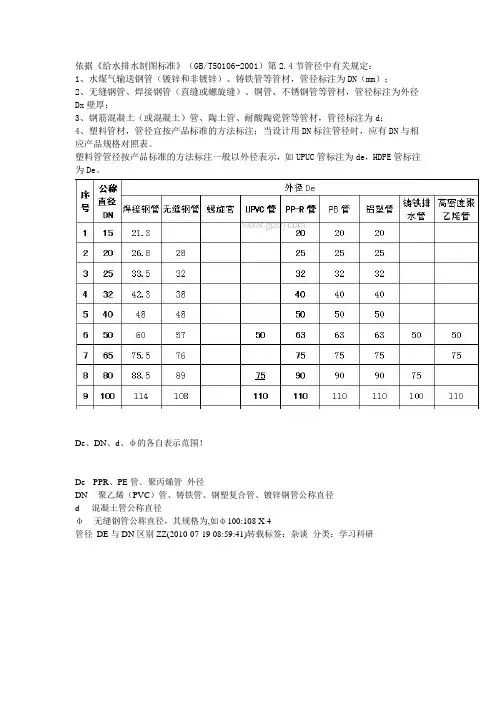

DN与De的换算跟区别

依据《给水排水制图标准》（GB/T50106-2001）第2.4节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。

塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。

De、DN、d、ф的各自表示范围！De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 4管径DE与DN区别ZZ(2010-07-19 08:59:41)转载标签：杂谈分类：学习科研1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

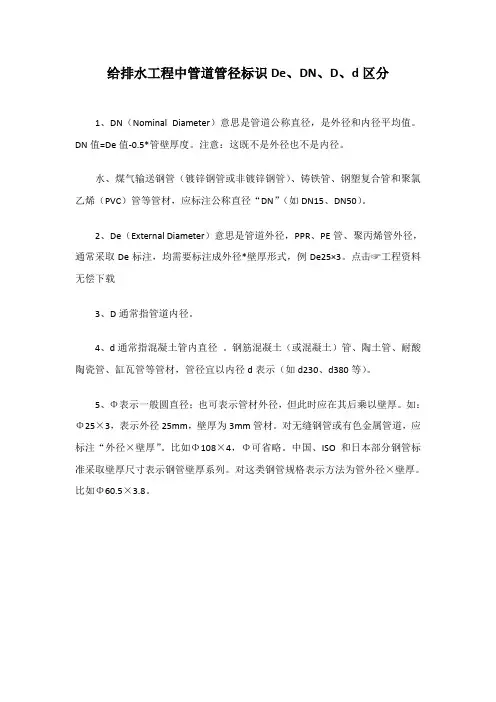

给排水工程中管道管径标识De、DN、D、d的区别

给排水工程中管道管径标识De、DN、D、d区分
1、DN（Nominal Diameter）意思是管道公称直径，是外径和内径平均值。

DN值=De值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，通常采取De标注，均需要标注成外径*壁厚形式，例De25×3。

点击☞工程资料无偿下载
3、D通常指管道内径。

4、d通常指混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

5、Φ表示一般圆直径；也可表示管材外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

比如Φ108×4，Φ可省略。

中国、ISO和日本部分钢管标准采取壁厚尺寸表示钢管壁厚系列。

对这类钢管规格表示方法为管外径×壁厚。

比如Φ60.5×3.8。

DN与De的换算跟区别

依据《给水排水制图标准》（GB/T50106-2001）第2.4节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。

塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。

De、DN、d、ф的各自表示范围！De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 4管径DE与DN区别ZZ(2010-07-19 08:59:41)转载标签：杂谈分类：学习科研1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

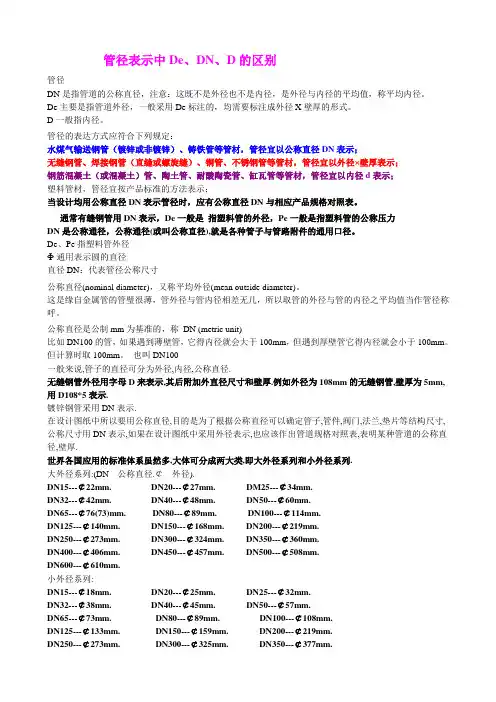

管径表示中De、DN、D的区别

管径表示中De、DN、D的区别管径DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

D一般指内径。

管径的表达方式应符合下列规定1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4、塑料管材，管径宜按产品标准的方法表示；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表；6、通常有缝钢管用DN表示，De一般是指塑料管的外径，Pe一般是指塑料管的公称压力；De、Pe指塑料管外径；Ф通用表示圆的直径；直径DN：代表管径公称尺寸；大外径系列和小外径系列世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列1、大外径系列:(DN---公称直径.￠---外径).DN15---￠22mm.DN20---￠27mm.DM25---￠34mm.DN32---￠42mm.DN40---￠48mm.DN50---￠60mm.DN65---￠76(73)mm.DN80---￠89mm.DN100---￠114mm.DN125---￠140mm.DN150---￠168mm.DN200---￠219mm.DN250---￠273mm.DN300---￠324mm.DN350---￠360mm.DN400---￠406mm.DN450---￠457mm.DN500---￠508mm.DN600---￠610mm.2、小外径系列:DN15---￠18mm.DN20---￠25mm.DN25---￠32mm.DN32---￠38mm.DN40---￠45mm.DN50---￠57mm.DN65---￠73mm.DN80---￠89mm.DN100---￠108mm.DN125---￠133mm.DN150---￠159mm.DN200---￠219mm.DN250---￠273mm.DN300---￠325mm.DN350---￠377mm.DN400---￠426mm.DN450---￠480mm.DN500---￠530mm.DN600---￠630mm.一般标准钢管都可从材料表中查得每米重量。

管径-DE与DN区别

De、DN、d、ф的各自表示范围！De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 ×4di –表示管道内径管径DE与DN区别ZZ(2010-07-19 08:59:41)转载标签：杂谈分类：学习科研1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径（一般采用De标注的，均需要标注成外径×壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

别外据在现场的实践经验：a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

直径De、DN、D、d、Φ含义、区别

直径De、DN、D、d、Φ含义、区别一、De、DN、D、d、Φ的含义一般来说,管子的直径可分为外径（De）、内径(D)、公称直径（DN）。

1、DN是指管道的公称直径,是外径与内径的平均值。

DN的值=De 的值-0.5＊管壁厚度.注意：这既不是外径也不是内径。

水、煤气输送钢管(镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯(PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径＊壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道,应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60。

5×3.8。

6、DN为Nominaldiameter意思是公称直径。

7、De为externaldiameter意思是外径。

8、Dgdiametergong(汉语拼音“公"的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了.二、管径的表达方式：1水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50）；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4。

5等）;对无缝钢管或有色金属管道，应标注“外径×壁厚”.例如ф108×4，ф可省略。

DN、De等区别

DN为公称直径，φ是外径。

标准镀锌管为DN25=φ33.4 32=42.2 40=48.3 50=60.3 65=73.0 80=88.9 100=114.0一般有上下误差，且用于作套管或消防用的管子应壁厚不同，外径有区别。

规定公称直径是为了统一管配件及附件连接。

DN是公称直径，φ是外径。

排水一般外径表示为DePP-R,DN15=φ20(说明，PP-R最小的就是20管，工人常用这种说法，就是指外径)DN20=φ25 DN25=φ32 DN32=φ40 DN40=φ50 DN50=φ63 DN80=φ90DN为公称直径，φ是外径。

标准镀锌管为DN25=φ33.4 32=42.2 40=48.3 50=60.3 65=73.0 80=88.9 100=114.0一般有上下误差，且用于作套管或消防用的管子应壁厚不同，外径有区别。

规定公称直径是为了统一管配件及附件连接。

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

直径DN、De、D、d、Φ的区别

一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D 一般指管道内径。

4、d 混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

6、DN 为Nominal diameter 意思是公称直径。

7、De 为external diameter意思是外径。

8、Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

塑料管道直径De、DN、D、d、Ф的含义和区别

塑料管道直径De、DN、D、d、Ф的含义和区别一、De、DN、D、d、Ф的含义DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

如：DN200~Φ219×6De是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

De25=Φ25X3.0（外径X壁厚）D一般指内径。

Φ表示圆或管道直径（常指外径）管径的表达方式应符合下列规定：水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；塑料管材，管径宜按产品标准的方法表示，一般采用De标注；一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）2、De主要是指管道的外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式。

例De*3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d250、d350等）5、Ф表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Ф25*3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径*壁厚”。

例如Ф108*6，Ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为外径*壁厚。

例如Ф60.5*3.8。

6、DN为Nominal diameter 意思是公称直径。

管径Dn、De、D、d、Φ的区别

管径Dn、De、D、d、Φ的区别管道直径De、DN、d、ф各自的含义De、DN、d、ф的各自表示范围：De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为，如ф100:108 X 4管径DE与DN区别1.DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2.De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

别外据在现场的实践经验：（1）两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

（2）镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

（3）如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

DN、De、Dg的区别DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

给排水工程中管道管径标识De、DN、D、d的区别

给排水工程中管道管径标识De、DN、D、d的区别
1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

点击?工程资料免费下载
3、D一般指管道内径。

4、d一般指混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如Φ108×4，Φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如Φ60.5×3.8。

DN_DE区别

关于DN与De的区别：1、DN是指管道的公称直径；这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De 来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

别外据在现场的实践经验：a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

3、DN 、De、Dg的区别DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了a、各种管子的不同标注方法：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

管径的代码DN与DE有何区别.doc

管径的代码DN与DE有何区别
【提问】：管径的代码DN与DE有何区别？
【解答】：
1、DN代表管子公称直径，De代表管子外径；
2、公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸，每一公称直径，对应一个外径，其内径数值随厚度不同而不同；是是为了设计制造和维修的方便人为地规定的一种标准，使管子、管件连接尺寸统一，采用公称直径，同一公称直径的管子与管路附件均能相互连接，具有互换性；
3、一般焊管、铸铁管、镀锌钢管等用DN表示、塑料管和无缝管都用外径De表示。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时
