变频器检修规程Microsoft Word 文档
(完整word版)高压变频器检修规程
变频器保护功能整定值 ............................................................. 10
高压变频器检修规程
页 共14页－ ①变压器通过±2×5％的抽头，可以对电网电压的输入范围进行调整。 ②变压器有温度检测传感器，进行温度的检测和监控。 四、技术参数 1、进线变压器技术数据 序号 规范 单位 参数 1. 型式，型号 干式，TMdrive－MV－2720/6 2. 制造商及产地 东芝－三菱，日本 3. 系统最高电压 KV 6.6 4. 额定容量 KVA 2×1360 5. 额定电压 V 一次： 6 二次：0.64 6. 额定电流 A 263 7. 额定频率 Hz 50 8. 相数 相 3 9. 接线组别 一次：Y 二次：扩展△接、△接、扩展△接 10. 付边绕组 二次：18绕组 11. 总损耗 KW 46 12. 阻抗电压 ％ 5.4 13. 冷却方式 风冷 14. 过载能力 100％－连续，125％－1分钟 15. 变压器外形尺寸 mm 2×1545×800×1585 16. 变压器重量 Kg 2×3050 17. 变压器防护等级 IP20 2、变频装置技术数据 序号 规范 单位 参数 1. 型式及型号 Tmdrive－MV－2720/6 2. 制造商及产地 东芝－三菱，日本 3. 额定输入电压/允许变化范围 KV 6±10％ 4. 系统输入电压 KV 6 5. 变频装置输出电压/变化范围 KV 0－6 6. 变频装置输出电流/变化范围 A 266/0－125％ 7. 逆变侧最高输出电压 KV 6 8. 额定容量 KVA 2760 9. 额定输入频率/允许变化范围 Hz 50±5％ 10. 输入侧功率因数 0.95 11. 控制方式 无传感器矢量控制 12. 控制电源 三相3800/VAC，7KVA
变频器检修规程
变频器检修规程1. 总则1.1设备概述1.1.1变频器的工作原理变频器是交流电气传动系统的一种，目前应用最为广泛的是交－直－交变频器。
变频器先将工频电源的三相交流电经整流桥整流成直流电，又经逆变桥把直流电“逆变”成电压、频率均可变的三相交流电，从而实现对交流电机的调速。
变频器英文简称VVVF ( Variable V oltage Variable Frequency）。
1.1.2主要特性及功能利用变频器对交流电动机进行调速控制的交流拖动系统有以下优点：容易实现对现有电动机的调速控制，可以实现大范围的高效连续调速控制；容易实现电动机的正反转切换可以连续高频地起停运行；可以适应各种环境下的工作，可以用一台变频器对多台电动机进行控制；电源功率因数大，可以组成高性能的控制系统等等。
1.2适用范围清单见变频器台账。
1.3 设备主要技术性能、参数详见变频器台账1.4 变频器的基本构成1.4.1变频器可以分为四个主要部分：1.4.1.1整流器——它与单相或三相交流电源相连，产生脉动的直流电压。
1.4.1.2中间电路——它可以分为以下三种类型：a将直流电压变成直流电流；b使脉动的直流电压变得稳定或平滑，供逆变器使用；c将整流后固定的直流电压变换成可变的直流电压。
1.4.1.3逆变器——产生电动机需要的电压频率。
1.4.1.4控制电路——它将信号传送给整流器、中间电路和逆变器，同时也接收来自这些部分的信号。
具体被控制的部分取决于变频器的设计。
1.4.2低压变频器主电路如下图所示：说明：VD1～VD2：由六个二极管组成的整流模块或整流桥。
将三相交流电整流成直流电。
RL ：限流电阻。
当变频器刚接入电源瞬间，滤波电容的充电电流很大，对整流桥产生一定损坏。
限流电阻可以将电源接通瞬间的充电电流限制在一个较小范围内，以消除对整流桥的冲击。
VT ：晶闸管。
限流电阻长时间接在电路中，会影响直流电压UD 和变频器输出电压的大小，也增大了电路的损耗。

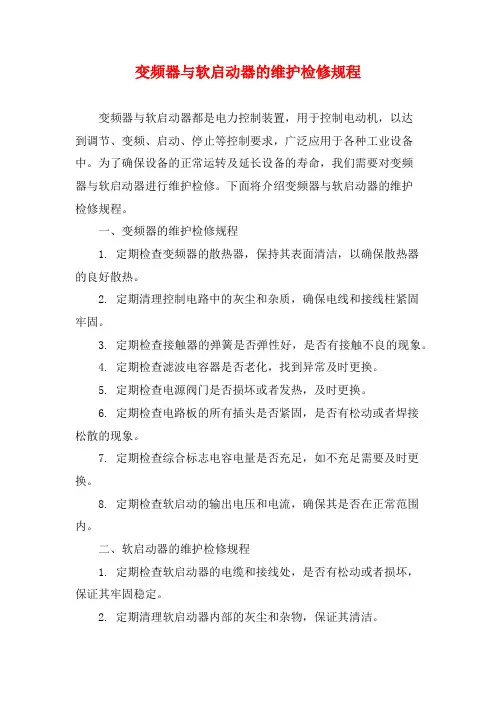

变频器与软启动器的维护检修规程 (2)
变频器与软启动器的维护检修规程变频器与软启动器都是电力控制装置，用于控制电动机，以达到调节、变频、启动、停止等控制要求，广泛应用于各种工业设备中。
为了确保设备的正常运转及延长设备的寿命，我们需要对变频器与软启动器进行维护检修。
下面将介绍变频器与软启动器的维护检修规程。
一、变频器的维护检修规程1. 定期检查变频器的散热器，保持其表面清洁，以确保散热器的良好散热。
2. 定期清理控制电路中的灰尘和杂质，确保电线和接线柱紧固牢固。
3. 定期检查接触器的弹簧是否弹性好，是否有接触不良的现象。
4. 定期检查滤波电容器是否老化，找到异常及时更换。
5. 定期检查电源阀门是否损坏或者发热，及时更换。
6. 定期检查电路板的所有插头是否紧固，是否有松动或者焊接松散的现象。
7. 定期检查综合标志电容电量是否充足，如不充足需要及时更换。
8. 定期检查软启动的输出电压和电流，确保其是否在正常范围内。
二、软启动器的维护检修规程1. 定期检查软启动器的电缆和接线处，是否有松动或者损坏，保证其牢固稳定。
2. 定期清理软启动器内部的灰尘和杂物，保证其清洁。
3. 定期检查软启动器内部的散热器，保持其表面清洁，以确保散热器的良好散热。
4. 定期检查软启动器的输出电压和电流，确保其是否在正常范围内。
5. 定期检查软启动器内部的接触器和继电器，确保其能正常工作。
6. 定期检查软启动器的故障指示灯和保护装置，确保其能够及时报告设备的故障状态。
7. 定期检查软启动器内部的电容器和电源电缆，确保其正常工作。
8. 定期更换软启动器内部的故障保护器和保险丝，确保设备的安全性。
以上这些检查维护工作应该由专业人员进行，对于一些重要部件的检查更是需要仔细认真。
当发现设备的异常情况时，要及时处理，以避免设备的损坏和安全事故的发生。
在日常使用中，设备的正常运行也需要注意一下，应根据使用频率和负载情况合理的管理，保证其正常工作。

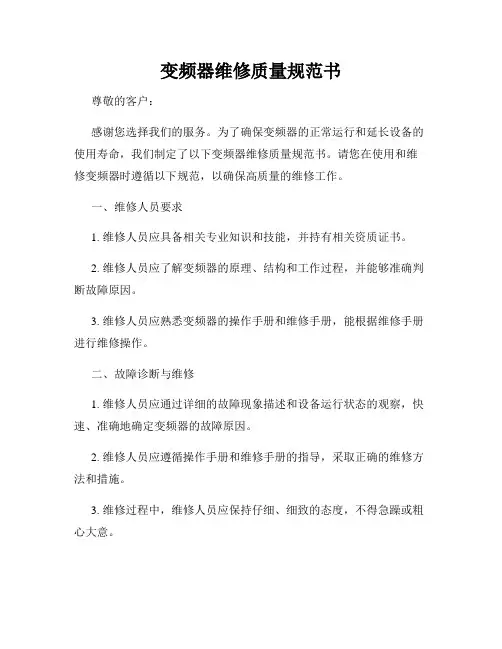

变频器维修质量规范书
变频器维修质量规范书尊敬的客户：感谢您选择我们的服务。
为了确保变频器的正常运行和延长设备的使用寿命，我们制定了以下变频器维修质量规范书。
请您在使用和维修变频器时遵循以下规范，以确保高质量的维修工作。
一、维修人员要求1. 维修人员应具备相关专业知识和技能，并持有相关资质证书。
2. 维修人员应了解变频器的原理、结构和工作过程，并能够准确判断故障原因。
3. 维修人员应熟悉变频器的操作手册和维修手册，能根据维修手册进行维修操作。
二、故障诊断与维修1. 维修人员应通过详细的故障现象描述和设备运行状态的观察，快速、准确地确定变频器的故障原因。
2. 维修人员应遵循操作手册和维修手册的指导，采取正确的维修方法和措施。
3. 维修过程中，维修人员应保持仔细、细致的态度，不得急躁或粗心大意。
4. 维修人员应及时记录维修过程和维修结果，做好维修记录和维修报告。
三、维修材料与工具1. 维修人员应根据维修要求准备齐全的维修材料和工具，并保证其质量和完好度。
2. 维修材料和工具应符合变频器制造商的要求和规范，确保维修质量。
3. 维修人员应正确使用工具和材料，防止对变频器和周围环境造成二次损害。
四、维修过程中的安全措施1. 在维修过程中，维修人员应按照相关安全规范操作，确保工作安全。
2. 维修人员应佩戴好安全防护装备，确保人身安全。
3. 维修人员应切断电源并确保设备处于安全状态，避免电击和其他伤害。
五、维修记录和报告1. 维修人员应及时记录维修过程和维修结果，包括故障现象、故障原因、维修措施和维修效果等。
2. 维修记录应详细、准确，便于后续查阅和统计分析。
3. 维修报告应包括维修过程的描述、维修结果的说明和对设备使用和维护建议等。
六、售后服务承诺1. 我们承诺维修过程中所使用的零部件和材料均为原厂配件，确保设备性能和质量。
2. 在维修完成后，如果设备出现相同的故障，我们将提供免费的再修服务。
3. 如因我们维修不当导致设备损坏，我们将承担相应的损失赔偿责任。
高压变频器检修规程
高压变频器检修规程1.1 必要的安全信息1.1.1 维护人员必须接受培训，熟悉本装置的结构，并掌握实际运行知识。
1.1.2 只有通过上述培训的人员才允许运行和维护本变频器。
1.1.3 只有在保证变频器输入6kV高压真空开关.旁通柜输入隔离刀闸断开，并且不存在高温时，才能接触变频器柜内部件。
1.1.4 维护时必须遵守高压操作规程，如戴绝缘手套.穿绝缘鞋.戴安全眼镜；工作时必须有监护人在现场进行监护。
1.1.5 必须安装安全防护(标有高压危险)；使用中不得将其移走。
1.1.6 禁止把易燃材料(包括设备图纸和操作手册)和其它杂物放在变频器旁。
1.1.7 在处理或测量变频器内部件时要十分小心，注意不要让仪表引线相互短接或接触其它端子。
1.1.8 为保证人生安全，禁止在柜门打开的情况下，运行变频器。
1.1.9 在搬运变频器功率单元时注意小心轻放。
1.1.10 备用功率单元必须存放在库房货架内；如果条件特殊需短时间存放在地面，必须保证地面干燥.平整。
1.1.11 更换部件是排除故障最好的方法，但必须弄清楚新换部件应与原部件型号.规格一致。
1.1.12 更换变频器功率单元必须在变频器6KV高压停电超过5分钟后才能进行。
1.1.13 变频器功率单元维护需特殊仪器，功率单元内部无用户可维护部分，禁止打开。
1.1.14 变频器发生故障后,运行人员应作好详细的记录，通知维护人员。
1.2 检验项目及周期1.2.1 初次投运期间1.应检查和清洁变频器各个部位的连接件（变压器柜高压连接，输入/输出连接，功率单元柜全部电源输入/输出连接）。
2.投运1周左右，应该有计划地安排停机，对设备各连接部位的紧固螺钉重新紧固，满足接触可靠的要求。
3.半年内每月检查电气连接部位并对连接螺钉进行紧固。
4.半年后应该每六个月进行一次电气连接部位的检查并对连接螺钉重新进行紧固。
5.接地线属于必须检查的重要部位，不得遗忘。
6.经常对设备的散热通风状况进行仔细检查，并清洁及疏通风道。

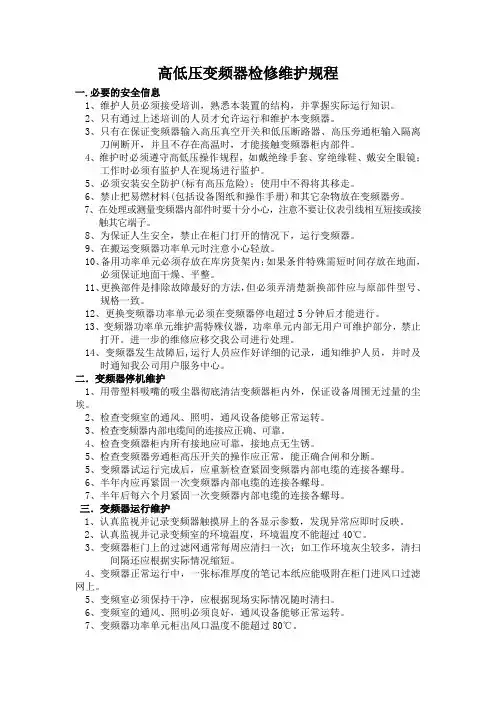

高低压变频器检修维护规程
高低压变频器检修维护规程一.必要的安全信息1、维护人员必须接受培训，熟悉本装置的结构，并掌握实际运行知识。
2、只有通过上述培训的人员才允许运行和维护本变频器。
3、只有在保证变频器输入高压真空开关和低压断路器、高压旁通柜输入隔离刀闸断开，并且不存在高温时，才能接触变频器柜内部件。
4、维护时必须遵守高低压操作规程，如戴绝缘手套、穿绝缘鞋、戴安全眼镜；工作时必须有监护人在现场进行监护。
5、必须安装安全防护(标有高压危险)；使用中不得将其移走。
6、禁止把易燃材料(包括设备图纸和操作手册)和其它杂物放在变频器旁。
7、在处理或测量变频器内部件时要十分小心，注意不要让仪表引线相互短接或接触其它端子。
8、为保证人生安全，禁止在柜门打开的情况下，运行变频器。
9、在搬运变频器功率单元时注意小心轻放。
10、备用功率单元必须存放在库房货架内；如果条件特殊需短时间存放在地面，必须保证地面干燥、平整。
11、更换部件是排除故障最好的方法，但必须弄清楚新换部件应与原部件型号、规格一致。
12、更换变频器功率单元必须在变频器停电超过5分钟后才能进行。
13、变频器功率单元维护需特殊仪器，功率单元内部无用户可维护部分，禁止打开。
进一步的维修应移交我公司进行处理。
14、变频器发生故障后,运行人员应作好详细的记录，通知维护人员，并时及时通知我公司用户服务中心。
二．变频器停机维护1、用带塑料吸嘴的吸尘器彻底清洁变频器柜内外，保证设备周围无过量的尘埃。
2、检查变频室的通风、照明，通风设备能够正常运转。
3、检查变频器内部电缆间的连接应正确、可靠。
4、检查变频器柜内所有接地应可靠，接地点无生锈。
5、检查变频器旁通柜高压开关的操作应正常，能正确合闸和分断。
5、变频器试运行完成后，应重新检查紧固变频器内部电缆的连接各螺母。
6、半年内应再紧固一次变频器内部电缆的连接各螺母。
7、半年后每六个月紧固一次变频器内部电缆的连接各螺母。
三．变频器运行维护1、认真监视并记录变频器触摸屏上的各显示参数，发现异常应即时反映。
变频器的维护检修规程
变频器旳维护检修规程维护、检查是防止装置发生偶发性故障旳有效手段。
为了有效进行维护、检查，应制作检查检查单，记录并保留装置固有旳特性变化和构成部件旳稳定性，防止发生故障，以及在发生故障时调查故障原因。
维护、检查分为平常检查和定期检查，在装置旳安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件与否出现特性劣化等。
1、检查、维护作业时旳准备环节2、平常检查2.1检查周期：每月一次。
2.2检查项目：(1)确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；(2)确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；(3)确认有无异味、绝缘物旳气味及各电路元件特有旳气味；(4)确认设备内部脏污状况，根据脏污状况减少清洁周期；对于以上项目，以目测检查为中心实行，有异常时应立即进行维修。
3、定期检查3.1检查周期：按机组小修周期进行。
3.2检查旳项目如下：(1)柜内旳清洁；(2)设备内部旳清洁；(3)电路部件旳变色、变形，漏液（电容器电阻电抗器变压器等）确实认；(4)基板（电阻、电容器旳变色、变形，基板旳变色、变形、脏污、焊接旳老化等）确实认和清洁；(5)配线（有无因发热导致旳变色、腐蚀）确实认；(6)紧固部分（螺栓，螺帽，螺钉类旳松动）确实认；(7)进行装置旳主电路部分旳检查时，应在断开输入电源后，通过约5分钟以上，在验电后进行。
请注意：装置内部旳电容器在将输入电源断开后电荷仍会残留一段时间，会有触电旳危险。
此外，为防止发生触电事故，在设备运转旳状态下不要打开门。
4、维护重点4.1 主电路部及控制电路部旳清洁维护，检查旳第一步就是清洁。
清洁应根据设备旳状态实行。
清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内旳尘埃取去。
注意：假如压缩空气旳压力太强，有也许会损坏部件和配线。
此外，吹扫无法除去旳附着物应用布擦掉。
清洁原则上从上部开始，在下部结束。
灰尘，金属旳切屑从上面落下，假如从先从下部检查，则无法发现和除去上面旳落下物。
变频器检修规程MicrosoftWord文档资料
变频器检修维护工作规程目次1 总则2 完好标准3 检修周期与内容4 检修与质量标准5 试验与验收6 维护保养与故障处理7 附件1 总则1.1 内容与适用范围1.1.1 内容：本规程规定了高压变频器及低压变频装置的完好标准、检修周期、项目及质量标准、检修后试验及验收、常见故障及处理方法等。
1.1.2 适用范围本规程适用于明湖热电厂高压及低压变频器的检修。
1.1.3 参照厂家提供的使用说明书、技术资料和图纸，结合我厂设备具体情况进行制定。
2 标准2.1 外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；2.2 所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合说明书要求；2.3 电压表、电流表、干式变压器温度表、高压带电指示装置等表计指示正常；2.4 所有开关应完好无损且动作灵活、可靠；2.5 照明、冷却风扇等辅助系统应完好，运行正常；2.6 保护回路中的元器件应无损伤，运行参数整定值准确；2.7 整流干式变压器运行正常，绕组温度正常，无异常声音；2.8 控制系统双电源互投装置工作正常，交流控制电源消失后柜内UPS 切换应正常。
2.9 各 IGBT 模块工作温度应正常；2.10 主回路的绝缘电阻应大于 5 MΩ；2.11 模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。
3 检修周期与内容3.1 高压变频器检修周期和项目：日检：每天 1 次月检：每 3～6 月 1 次年检：每 1～2 年 1 次3.2.1 检修项目：3.2.1.1 日检：对于以下项目，以目测检查为中心实施，有异常时应立即进行维修：a.确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；b.确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；c.确认有无异味、绝缘物的气味及各电路元件特有的气味；d.确认空气滤清器脏污情况，根据脏污情况减少清洁周期；3.2.1.2 月检（小修）a.柜内的清洁；b.空气滤清器的清洁；c.电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认；d.控制板（电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等）的确认和清洁；e.配线（有无因发热导致的变色、腐蚀）的确认；f. 紧固部分（螺栓，螺帽，螺钉类的松动）的确认；g.进行本装置的主电路部分的检查时，应在断开（OFF）输入电源后，经过约 5 分钟以上，在验电后进行。
高压变频器检修规程
高压变频器检修规程
一.检修前准备：
1,按规定办理工作票证
2,准备安全辅助用具，验电器，接地线。
和工作用工具：扳手，吹风机、乙醇、抹布等。
二，检修内容步骤
1,高压停电，观察三相带电显示确无电压。
开关站做好安全措施后，拉开进线隔离刀闸，等待15分钟以上功率单元放完存储的电能以后方可开柜门进行下一步作业。
2,验电：首先打开高压进线柜（旁路柜）门，用IOKV电压等级验电器进行验电，验电前先试验，验电器正常后进行，确认无电压后进行下一步骤
3,挂接地线：按操作步骤先挂接地端，再将另一端挂到进线母排上面。
4,开始检修作业，紧螺丝时对接触到的每一部位逐一进行验电，遵循先验电，后干活。
5,对进线柜，变压器柜，和功率单元内的接线、压线螺丝逐一进行排查，检查接线有无变色，松动、老化。
螺母试探性紧固。
6,对控制回路接线端子排进行紧固检查，线鼻有无松动，铜线有无螺漏过长。
7,对柜顶风机检查有无异响，运转是否顺畅，测量电流是否正常。
8,对柜顶风机，风机超温信号进行测试，并查看触摸屏有无报警信息，对各门限位检查是否灵敏。
9,检查其它可能造成不良后果的隐患。
10,检修完成检查工具齐全,柜内不能有遗留物。
并关好柜门o11,撤掉进线柜接地线，注意拆接地顺序。
并合上进线隔离刀,检查隔离刀合到位后关好柜门。
12,开关站完成工作票手续，并登记准备送电。
送电时与现场配电室人员联系，再次确认具备送电条件。
13,送电后检查变频器无异常并做记录。
后续15・30分钟再进行一次巡检。
检修要求：规范、细致、认真
电仪三。
变频器维护检修规程第0版20130101.doc
兖州煤业鄂尔多斯能化有限公司发放号：Yanzhou Coal Mining Ordos Energy & chemical CO.,LTD电气车间变频器维护检修规程（第0版）化工项目年月日发布年月日实施电气车间变频器维护检修规程（第0版）编写：校核：审核：审定：批准：日期：目录1.变频器日常维护保养2. 定期检查内容：3.变频器常见故障现象、可能原因及处理4. 变频器检查项目及内容5.日常维护检查6.定期检查1.变频器日常维护保养变频器日益成为重要的驱动和控制设备，因此保障变频器可靠运行也成为设备保养，降低故障停机时间的重要议题。
要确保变频器可靠连续的运行，关键在于日常维护保养。
日常保养的具体内容：1.1 应保持变频器室内的环境整洁。
1.2变频器的指示仪表应灵敏准确。
1.3 及时清理更换防尘过滤网。
1.4 运行数据记录，故障记录1.4.1.每天要记录变频器的运行数据：输出电流，并注意比较他们之间的平衡度；输出电压，并注意比较他们之间的平衡度。
变频器内部直流电压；散热器温度等参数与合理数据对照比较，以利于早日发现故障隐患。
1.4.2.变频器如发生故障跳闸，务必记录故障代码，和跳闸时变频器的运行工况，以便于具体分析事故。
1.5检查记录环境温度，散热温度；1.6检查看变频器有无异常振动，声响；1.7检查变频器风扇是否运转正常。
1.8变频器保养，每台变频器每季度要清灰保养。
保养要清除变频器内部和风路内的积灰、脏物，将变频器表面擦拭干净，变频器的表要保持清洁光亮；在保养的同时要仔细检查变频器，查看变频器内有无发热变色部位，水泥电阻有无开裂现象，电解电容有无膨胀漏液、防爆孔出现突出现象，PCB版是否有异常现象，有没有发热烧黄部位。
保养结束后，要恢复变频器的参数和接线，送电，带电机工作在3Hz的低频约1分钟，以确保变频器工作正常。
2. 定期检查内容：2.1每年应定期检查两次。
其重点应放在变频器运行时无法检查的部位。
变频器使用、维护、检修规程
变频器使用、维护、检修规程QJ/1TD7.14-20021变频器使用规程1.1不要把连接供电电源的端子R、s、T与连接电机的端子U、V、W搞错。
端子R、S、T 的顺序对变频器的正常运行无影响，而端子U、V、W中的两个若接反，电机将逆转。
12变频器和电机必须接地。
2以上的屏蔽电缆，屏蔽层连接1.3频率设定、仪表回路等模拟信号的接线，使用0.3mm到变频器的接地端子。
接线长度应小于30m。
1.4主回路的动力线与模拟信号的控制线放在各自的套管内分别连接。
如果平行布线，应相隔IOcm以上；如果交叉布线，应使其垂直相交。
1.5不要在变频器和负载之间连接接触器。
16禁止用摇表摇U、V、W对地的绝缘电阻以及U、V、W相间的绝缘电阻，否则极易损坏变频器。
2变频器维护规程指定专业维护人员定时按所规定的内容进行维护。
2.1日常检查2.1.1风扇运转正常；2.1.2变频器有无异常声音和振动；3.1.3操作面板上的显示及各种指示灯是否正常；2.2定期检查1.2.1通风口及散热器是否有脏物堆集而引起换气和冷却变差；2.2.2定期清扫印刷电路板上或主体内部的灰尘和脏物；3.2.3风冷型变频器，每3年更换一次风扇；4.2.4电解液外漏或电容变色，更换电容。
3变频器检修规程5.1变频器一旦接通电源，即使处于待机状态，U、V、W输出也有高电压，请勿用手触摸。
3.2变频器清扫必须切断电源，5分钟之内不要开启盖子，有高电压残留。
检查开始时，先确认印刷电路板上的充电指示灯不亮并且面板上的1ED也全部熄灭。
3.3变频器检出异常情况后，保护回路和异常输出继电器动作，同时显示故障并停机，务必搞清原因与对策后且排除故障后再运行。
变频器维护检修规程
目录一、总则二、维护标准三、检修周期与内容四、检修与质量标准五、试验六、设备整体评估一、总则主题内容与适用范围主题内容本规程规定了高压变频器及低压变频装置的维护标准、检修周期、项目及质量标准、检修后试验、常见故障及处理方法等。
适用范围本规程适用于杭州晟途机电有限公司内的高压及低压变频器的检修及维护。
编写依据参照厂家提供的使用说明书、技术资料和图纸，结合现场具体情况进行制定。
二、维护标准变频器外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合说明书要求；电压表、电流表、干式变压器温度表、高压带电指示装置等表计指示正常；所有开关应完好无损且动作灵活、可靠；照明、冷却风扇等辅助系统应完好，运行正常；保护回路中的元器件应无损伤，运行参数整定值准确；整流干式变压器运行正常，绕组温度正常，无异常声音；控制系统电源工作正常，市电控制电源消失后柜内UPS切换应正常。
IGBT模块静态测试应正常，标准值为；M；主回路的绝缘电阻应大于5模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。
三、高压变频器检修周期与内容高压变频器检修周期和项目：检修项目：基本维护a.柜内的清洁；b.空气滤清器的清洁；c.电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认；e.控制板（电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等）的确认和清洁；f.配线（有无因发热导致的变色、腐蚀）的确认；g.紧固部分（螺栓，螺帽，螺钉类的松动）的确认；h.进行本装置的主电路部分的检查时，应在断开（OFF）输入电源后，经过约5分钟以上，在验电后进行。
i.装置内部的电容器在将输入电源断开（OFF）后电荷仍会残留一段时间，会有触电的危险。
j.为防止发生触电事故，在设备运转的状态下请不要打开门。
变频器维护检修规程
变频器维护检修规程变频器是一种用于控制交流电动机转速的装置，广泛应用于工业生产中。
为了保证变频器的正常运转和延长其使用寿命，需要进行定期的维护检修工作。
下面将详细介绍变频器维护检修规程的维护内容和安全措施。
一、维护内容：1.清洁：定期清洁变频器内部和外部的积尘和污垢，特别是排热器和风扇通风口，防止堵塞影响换热效果。
2.检查电缆连接：检查电源线和控制信号线的连接是否牢固，有无松动或脱落的情况，及时进行修复。
3.检查散热器：检查散热器的风扇是否正常运转，有无异响或卡阻，及时进行清洁和维修。
4.检查滤波电容：检查变频器内的滤波电容是否电解液泄漏或电容膨胀，发现异常情况应及时更换。
5.检查故障显示：定期查看变频器的故障显示，如有故障报警，应及时解决。
6.检查接地线：检查变频器的接地线是否连接良好，防止电气泄漏和静电积聚。
7.检查制冷系统：对于采用冷却风扇或冷却器的变频器，需要定期检查制冷系统的工作状态，确保散热效果良好。
8.检查接线端子：检查变频器内的接线端子是否松动，有无烧焦或氧化现象，及时进行维修。
9.检查参数设置：定期检查变频器的参数设置，如运行频率、最大输出电流等是否与实际需求相符，如需要调整应操作正确。
10.检查机械部分：除了电气部分，还需要检查变频器机械部分的齿轮、皮带等传动部件是否磨损、疲劳或松动，及时进行维修。
二、安全措施：1.高压断电：在进行变频器维护检修前，必须先切断变频器的高压电源，并确认变频器内部电容能够完全放电，防止电击危险。
2.个人防护：维护人员在进行变频器维护检修时，应穿戴好绝缘手套、绝缘靴等个人防护用具，确保自身安全。
3.维护前的准备工作：在进行维护检修前，应先关闭变频器的运行开关，并贴好禁止操作标志，确保操作人员的安全。
4.维修工具：使用维修工具时，应选择合适的工具并正确使用，防止因工具不当使用导致的伤害事故。
5.维护期间的警示标识：在维护检修期间，应设置明显的警示标志，禁止非维修人员进入维修现场。
变频器维护检修规程(维护内容、安全系统要求措施)
目录一、总则二、维护标准三、检修周期与内容四、检修与质量标准五、试验六、设备整体评估一、总则1.1 主题内容与适用范围1.1.1 主题内容本规程规定了高压变频器及低压变频装置的维护标准、检修周期、项目及质量标准、检修后试验、常见故障及处理方法等。
1.1.2 适用范围本规程适用于杭州晟途机电有限公司内的高压及低压变频器的检修及维护。
1.1.3 编写依据参照厂家提供的使用说明书、技术资料和图纸，结合现场具体情况进行制定。
二、维护标准2.1 变频器外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；2.2 所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合说明书要求；2.3 电压表、电流表、干式变压器温度表、高压带电指示装置等表计指示正常；2.4所有开关应完好无损且动作灵活、可靠；2.5照明、冷却风扇等辅助系统应完好，运行正常；2.6保护回路中的元器件应无损伤，运行参数整定值准确；2.7整流干式变压器运行正常，绕组温度正常，无异常声音；2.8 控制系统电源工作正常，市电控制电源消失后柜内UPS切换应正常。
2.9 IGBT模块静态测试应正常，标准值为0.35V；M；2.10主回路的绝缘电阻应大于52.11模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。
三、高压变频器检修周期与内容3.1高压变频器检修周期和项目：3.2检修项目：3.2.1基本维护a.柜内的清洁；b.空气滤清器的清洁；c.电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认；e.控制板（电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等）的确认和清洁；f.配线（有无因发热导致的变色、腐蚀）的确认；g.紧固部分（螺栓，螺帽，螺钉类的松动）的确认；h.进行本装置的主电路部分的检查时，应在断开（OFF）输入电源后，经过约5分钟以上，在验电后进行。
变频器检修规程.docx
变频器检修规程1.总则设备概述变频器的工作原理变频器是交流电气传动系统的一种，目前应用最为广泛的是交－直－交变频器。
变频器先将工频电源的三相交流电经整流桥整流成直流电，又经逆变桥把直流电“逆变”成电压、频率均可变的三相交流电，从而实现对交流电机的调速。
变频器英文简称 VVVF ( Variable Voltage Variable Frequency）。
主要特性及功能利用变频器对交流电动机进行调速控制的交流拖动系统有以下优点：容易实现对现有电动机的调速控制，可以实现大范围的高效连续调速控制；容易实现电动机的正反转切换可以连续高频地起停运行；可以适应各种环境下的工作，可以用一台变频器对多台电动机进行控制；电源功率因数大，可以组成高性能的控制系统等等。
适用范围清单见变频器台账。
设备主要技术性能、参数详见变频器台账变频器的基本构成变频器可以分为四个主要部分：整流器——它与单相或三相交流电源相连，产生脉动的直流电压。
中间电路——它可以分为以下三种类型： a 将直流电压变成直流电流； b 使脉动的直流电压变得稳定或平滑，供逆变器使用； c 将整流后固定的直流电压变换成可变的直流电压。
逆变器——产生电动机需要的电压频率。
控制电路——它将信号传送给整流器、中间电路和逆变器，同时也接收来自这些部分的信号。
具体被控制的部分取决于变频器的设计。
低压变频器主电路如下图所示：VT791R L1VD1VD3DVI 3 DDVD5C F1VI 1 VVVI 5 VRR C1R HSMU DTVD4VD6VD2R C2VI 46VI 2VIH LC F22811DDDV V V整 流 滤 波逆 变说明：VD1～VD2：由六个二极管组成的整流模块或整流桥。
将三相交流电整流成直流电。
RL ：限流电阻。
当变频器刚接入电源瞬间，滤波电容的充电电流很大，对整流桥产生一定损坏。
限流电阻可以将电源接通瞬间的充电电流限制在一个较小范围内，以消除对整流桥的冲击。
变频器检修规程
变频器照图详解
变频器参数如右图需要修改的参数主 要由三部分组成
1.电机参数包括有额定电流、额 定电压、额定频率、额定转速、额定 功率。
2.变频器模拟输入包括给定值、 本地及远程控制、外部控制源选择、 模拟输入限幅值等。
3.变频器模拟输出部分包括A01 与A02定值选择与限幅，还包括系统控 制部分与宏的选择
变频器检修规程
5
变频器检修规程
了解
变频器保养注意事项
(1)在检查及维护前，首先断开电源，装置内部的电容器在将输入电源断 开后电荷仍会残留一段时间，等放完电后在作业，否则会有触电危险。 (2)只有受过专业训练的人才能拆卸部件、进行维护及器件更换； (3)不要将螺丝及垫圈等金属件遗留在机器内，否则有损坏设备的危险。
8
变频器照图详解
变频器外壳的拆装，常用来检查接线端子及控制线路的用途
9
变频器照图详解
拆除要测量电缆
用万用表测量
电机绕组绝缘测量如图，可以将电机电缆拆下，用万用表欧姆档进行测量， 也可用兆欧表进行测量，绕组测量项目包括相间测量，相间绕组对地测量， 需要注意的是，在电机主线未拆除时，不能用兆欧表直接测量
7
变频器检修规程
一般检查内容有：
1.控制端子螺丝是否松动，用螺丝刀拧紧； 2.主回路端子是否有接触不良的情况，铜排连接处是否有过热痕迹； 3.电力电缆、控制电缆有无损伤，尤其是与金属表面接触的表皮是否 有 割伤的痕迹； 4.电力电缆鼻子的绝缘包扎带是否已脱落； 5.对电路板、风道上的粉尘全面清扫，最好使用吸尘器；
咱厂装车泵使用变频器额定频率是多少？ 额定电流？
2
变频器检修规程
变频器基本组成
变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。 整流单元：将工作频率固定的交流电转换为直流电。 高容量电容：存储转换后的电能。 逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不 同频率、宽度、幅度的方波。 控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为 近似正弦波的交流电，驱动交流电动机。
变频器维护检维修规程
变频器维护检维修规程<1>总则本规程适用于低压变频器（如ABB、天正等变频器）<2 >完好标准①零部件质量a操作元件、运行指示元件、转速调节元件、指示表计与滤波器等齐全完整，其质量符合设计规范。
b操作元件、运行指示元件、转速调节元件与指示表计接线准确可靠。
c接地装置连接正确可靠，符合产品说明书的规定。
d电缆及控制回路绝缘测试合格。
e变频器冷却风扇运行正常，无卡阻现象。
f变频器控制柜符合“高低配电装置检修维护规程”的要求。
②运行状况a运行前应检查以下各项：Ⅰ核对接线是否正确（特别是变频器的输入与输出端子），并确认接地端子接地良好。
Ⅱ确认端子间或裸露的带电部位没有短路或对地短路现象。
Ⅲ确认端子连接、插接式连接器和螺钉等均紧固无松动。
Ⅳ确认电动机是否已连接负载。
Ⅴ投入电源前，使所有开关都处于断开状态，保证投入电源时，变频器不会起动和发出异常动作。
Ⅵ投入电源后核对键盘面板显示是否正确，有无故障报警Ⅶ变频器内装冷却风扇正常工作。
b送电后，运行变频器前应核对运行参数是否设定正确无误。
c控制回路能够准确地调整电动机的转速，并能准确达到操作与控制的目的。
d运行指示，转速、电流显示准确可靠。
且运行电动机后，要检查以下几点：Ⅰ电动机运行方向是否正确。
Ⅱ电动机是否运行平稳（有无啸叫声或振动）Ⅲ电动机加速/减速是否平稳<3>安装注意事项①使用环境温度应在－10～＋40℃左右。
且不发生温度急剧变化而导致结露；不受阳光直晒，无灰尘，腐蚀气体，可燃气体，油雾，蒸汽，水滴等。
②变频器应垂直安装。
变频器运行时要产生一定的热量，应在设计上留有一定的空间以便散热。
当将变频器安装则在控制柜内时，要考虑通风散热，以保证变频器的周围温度不超过规范值。
同一个箱柜中安装多台变频器时，应横向并排安装，如果必须上下安装，则必须设置分隔板，以减少下部产生的热量对上部的影响。
<4>维护检查为使变频器能长期可靠连续运行，防患于未然，应进行日常和定期检查①日常检查从外部目检变频器的运行，确认没有异常现象Ⅰ运行性能符合标准规范Ⅱ周围环境符合标准规范Ⅲ键盘面板显示正常Ⅳ没有异常的噪音、振动和异味Ⅵ没有过热或变色等异常现象②定期检查定期检查时，先停止运行，切断电源和取去键盘面板或端子外盖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器检修维护工作规程目次1 总则2 完好标准3 检修周期与内容4 检修与质量标准5 试验与验收6 维护保养与故障处理7 附件1 总则1.1 内容与适用范围1.1.1 内容： 本规程规定了高压变频器及低压变频装置的完好标准、检修周 期、项目及质量标准、检修后试验及验收、常见故障及处理方法等。
1.1.2 适用范围 本规程适用于明湖热电厂高压及低压变频器的检修。
1.1.3 参照厂家提供的使用说明书、技术资料和图纸，结合我厂设备具体情况进行制定。
2 标准2.1 外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；2.2 所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合说明书要求；2.3 电压表、电流表、干式变压器温度表、高压带电指示装置等表计指示正常；2.4 所有开关应完好无损且动作灵活、可靠；2.5 照明、冷却风扇等辅助系统应完好，运行正常；2.6 保护回路中的元器件应无损伤，运行参数整定值准确；2.7 整流干式变压器运行正常，绕组温度正常，无异常声音；2.8 控制系统双电源互投装置工作正常，交流控制电源消失后柜内 UPS 切换应正常。
2.9 各 IGBT 模块工作温度应正常；2.10 主回路的绝缘电阻应大于 5 MΩ；2.11 模拟保护动作时，信号显示系统应显示正确， 报警电路应可靠报警。
3 检修周期与内容3.1 高压变频器检修周期和项目：日检：每天 1 次月检：每 3～6 月 1 次年检：每 1～2 年 1 次3.2.1 检修项目：3.2.1.1 日检： 对于以下项目，以目测检查为中心实施，有异常时应立即进行 维修：a.确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；b.确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；c.确认有无异味、绝缘物的气味及各电路元件特有的气味；d.确认空气滤清器脏污情况，根据脏污情况减少清洁周期；3.2.1.2 月检（小修）a.柜内的清洁；b.空气滤清器的清洁；c.电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认；d.控制板（电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等）的确认和清洁；e.配线（有无因发热导致的变色、腐蚀）的确认；f. 紧固部分（螺栓，螺帽，螺钉类的松动）的确认；g.进行本装置的主电路部分的检查时，应在断开（OFF）输入电源 后，经过约 5 分钟以上，在验电后进行。
h.装置内部的电容器在将输入电源断开（OFF）后电荷仍会残留一 段时间，会有触电的危险。
j.为防止发生触电事故，在设备运转的状态下请不要打开门。
3.2.1.3 年检（大修）一、首先办理停电工作票，做好安全措施。
开工后清扫、检查主电路部分及控制电路部分的灰尘，检查各部零、组件 是否正常。
a:确认冷却风扇风量有无异常，风扇的噪声是否増加。
特别是拆除后重新安装时，如果忘记拧紧螺栓等，会因为振动使轴承叶片等受到损坏，因此要特别小心。
b.空气滤清器:目测检查空气滤清器是否堵塞。
在室外轻轻拍打， 去掉粉尘，在中性清洗剂的溶液中去掉脏物，水洗后干燥。
c.主电路部件，柜内全体:检查机 壳内有无灰尘堆积，变压器、导体紧固部分、保险丝、电容器、电阻有无变色、发热、异常声音、异 味、损坏。
仔细检查配线、安装零件有无断线、断开的配线、紧固有 无松动、是否有损坏的地方。
d.印刷电路板: 电阻、电容器的变色、变形，基板的变色、变形、 脏污、焊接的老化等,由于部件小，抵御外力的能力差，因此在清洁 时，应使用毛刷等擦试。
印刷电路板的维护作业，必须在切断所有电 源，经过 5 分钟后再实施。
e.为保证变频器可靠运行，除定期保养、维护外，尚应对机内长期 承受机械磨损的器件——所有冷却用的风扇和用于能量缓存与交换的主回路滤波电容器以及印刷电路板等进行定期更换。
一般连续使用时，可按下表之规定更换，尤其是电容在回路中的主要作用就是平滑直流电压，吸收直流中的低频谐波，它的连续工作产生的热量加上变频器本身产生的热量都会加快其电解液的干涸，直接影响其容量的大小。
建议每年定期检查电容容量一次，一般其容量减少20%以上应更换。
其它视使用环境、负荷情况及变频器现状等具体情况而定。
器件名称冷却风扇滤波电容印刷电路板标准更换年数1—3 年4—5 年5—8 年二、干式整流变压器的检修a. 外观检查：仔细检查铁心、绕组、线片等是否清洁有无损伤和局 部变形，特别是各铜焊处有无开裂现象。
b. 各紧固处是否紧固并焊牢，如铁心夹紧，接地片的连接，器身压 紧结构及高低压接线片是否焊接好。
c. 变压器接地是否可靠，引线位置是否正常，绝缘距离有无改变。
d. 运行过程中有无局部过热现象，各部位是否正常。
e. 噪音有无异常。
f. 高低压绕组绝缘电阻的测量，数值不得低于 150MΩ（20°C） ，否则必须干燥处理。
g. 测量三相高低压绕组的直流电阻，判断三相绕组的直流电阻是否平衡。
h. 参照变压器预防性试验标准对其进行交流耐压测试。
三、 双电源互投装置a. 控制回路检查；b.动力电源回路检查及绝缘测量；c.空气断路器、接触器、继电器等元件检查；d.电压继电器、时间继电器整定值整定；e.控制电源瞬时停电再启动试验，保证停电时间 1-2 秒，变频器不 停机。
3.2 低压变频器检修周期和项目3.2.1 检修周期小修每 1-3 年 1 次，必要时进行大修。
3.2.1.1 小修项目a.清除沉积及污垢；b.检查及紧固接线螺丝，检查线路、辅助控制元器件接点，更换绝 缘老化的导线及严重变形的连接铜片；c.检查主接线端子板、控制接线端子板有无破裂断损或碳化，损坏 者处理或更换。
3.2.1.2 大修项目a.检查所有接插件插脚有无松动缺损，损坏者处理或更换；b.检查滤波装置；c.检查辅助电气设备及内外部频率设定元器件，损坏者处理或更 换；d.检查显示仪器仪表，损坏者更换；e.测试检查主回路绝缘状况；f.检查控制线路板有无过热现象， 按说明书要求测试控制线路板基 极驱动信号波形；g.检查主回路二极管模块，晶体管模块（或 IGBT 管模块）等各类 元器件，按说明书要求测试其性能，损坏者更换；h.检查主回路电解电容、瓷管电阻、熔断器、变压器、互感器、继 电器等部件，损坏者更换；i.检查冷却系统，检修风扇电机。
4 检修与质量标准4.1 高压变频器检修与质量标准4.1.1 高压变频器检修一、开工作票办理许可手续，停电，做好安全措施，并充分进行放电。
a. 使装置停止工作，确认电动机完全停止。
b. 按下操作面板的联锁开关，使其点亮（禁止操作）。
二、切断主电源a. 使外部主电源(10kV 开关)断开。
应进行充分的安全处理， 以保证确 实断开，并且不会发生误投入。
b. 检查高压带电指示灯灯熄灭。
三、切断控制电源：使控制电源断开。
四 放电a. 等待 5 分钟以上。
b. 开启变压器柜的门锁。
c. 移开变压器柜的门的螺栓，打开楔子。
d. 在主电路输入端子验电，保证主电路已停电。
e. 当打开变频单元柜的门时，确认所有单元变频器的LED 关闭（OFF）。
f. 检查用于连接控制柜的外部电缆终端没有电压。
g. 检查控制电源输入端，确保控制电源电压在安全水平。
五、 打上接地线接地：在主电路输入端使三相输入电源接地。
六、 检修 开始检查和维护。
可参照 3.2 所列举的项目进行，发现问题，及时 与设备厂家进行联系七、 复原步骤： 首先拆除接地：将主电路的接地线去掉。
a. 关上门，必须加上防盗锁（挂锁）和门锁。
如果与主电路有关的柜的门打开，则不能运转。
b. 锁紧变压器门和变频器柜的螺栓。
c. 锁好变压器和变频器柜的挂锁。
d. 接通控制电源。
八、 接通主电源 使外部主电源（10kV）接通，外部主电源投入时必须确认控制盘 面的高压带电指示装置指示灯点亮。
没有点亮时，可能是保险丝或指 示灯等断线，请将外部主电源及控制电源断开，验电后更换部件。
九、 装置的运转准备 进行安全确认，直至操作面板的各种报警指示灯全部熄灭，作好 运转准备。
4.1.2 高压变频器质量标准4.1.2.1 外观应清洁，盘面应无脱漆、锈蚀，标志应正确齐全；4.1.2.2 所有接线应无松动，各主回路元件无过热、变色迹象；4.1.2.3 逻 辑控制、电源、逆变驱动与保护回路中的元器件应完好，保护动作正常；4.1.2.4 主回路的绝缘电阻应符合说明书要求；4.1.2.5 冷却系统应完好，运行正常；4.1.2.6 显示面板清晰无破损，外接表计指示正常；4.1.2.7 基极驱动信号波形应符合说明书规定。
4.2 低压变频器检修工艺与质量标准4.2.1 做好检修前的准备工作4.2.1.1 解体与检查4.2.1.2 必须断开装置供电电源；4.2.1.3 打开端盖将主电解电容通过电阻进行放电；4.2.1.4 拆除主回路输出端子的电缆，脱开电机负载；4.2.1.5 拆除主回路接线端子上的连线，拆除控制连线端子上的连线，检查端子绝缘是否老化；4.2.1.6 拔下控制线路板的接插件，清扫控制线路板，检查表面有无短路、过热及机械损伤现象，若 CPU、ROM、RAM 等集成芯片管脚断、残、缺时更换并做好标记；4.2.1.7 拆下控制线路板，拆下显示面板，清扫、检查、检修控制线路板； 4.2.1.8 清扫壳体底部各类元器件，检测熔断器；4.2.1.9 检查变压器、滤波电抗器、互感器、继电器是否完好；4.2.1.10 检查瓷管式电阻是否损坏，拆下电解电容，检查有无泄漏；4.2.1.11 检查二极管模块是否有过热破裂现象；4.2.1.12 拆下导线及铜连接片，检查有无过热破裂现象，重点检查 晶体管（或 IGBT 管）模块；4.2.1.13 拆下风扇，检查转动应平稳、无异声。
4.2.1.14 经检查测试，确认完好后，可按解体的逆顺序进行组装。
4.2.2 低压变频器质量标准4.2.2.1 空气过滤器及各零部件清洁4.2.2.2 电压表、电流表、干式变压器温度表、高压带电指示装置 等表计指示正常；4.2.2.3 所有开关应完好无损且动作灵活、可靠；4.2.2.4 照明、冷却风扇等辅助系统应完好，运行正常；4.2.2.5 保护回路中的元器件应无损伤，运行参数整定值准确；4.2.2.6 整流干式变压器试验数据正常，运行正常，绕组温度正常，无异常声音；4.2.2.7 控制系统双电源互投装置工作正常， 市电控制电源消失后柜内 UPS 切换应正常。
4.2.2.8 各 IGBT 模块工作温度应正常；4.2.2.9 主回路的绝缘电阻应大于 5MΩ ；4.2.2.10 模拟保护动作时，信号显示系统应显示正确，报警电路应 可靠报警。
