整车轴荷计算方法
轴荷质量分配计算规范
XXXXXXXXX有限公司轴荷质量分配计算规范编制:日期:校对:日期:审核:日期:批准:日期:2015-06-15发布 2015-06-15实施XXXXXXXXX有限公司发布一概述乘用车的载重量计算、质心位置计算及轴荷分配的计算，对于乘用车设计是一个相当重要的组成部分。
通过计算分析，可以预控乘用车的侧倾稳定性、前后桥的承受载荷情况、整车制动和方向稳定等技术性能，对于提高新产品开发成功率、提高产品质量有重要意义。
本规范将指导波导乘用车产品设计中的总质量计算和轴荷分配计算，以提高新产品开发设计质量。
二乘用车总质量计算2.1 整备质量乘用车整备质量定义是指汽车的干质量加上冷却液和备用车轮和随车附件的总质量。
干质量就是指仅装备有车身、全部电气设备和车辆正常行驶所需要的完整车辆的质量。
乘用车按照其结构特征整备质量通常主要包含以下部分：底盘（三类）、车身骨架、车身外板、内外饰、电气系统等，其中底盘包含动力总成、传动系统、悬挂系统、制动系统、车轮以及辅助附件等。
这些系统的质量通常在设计任务书中有明确的定义。
乘用车整备质量定义为M。
2.2 装载质量装载质量包括司机、乘客以及货物的总质量。
2.2.1 术语乘员：乘用车上的乘客、工作人员（例：驾驶员、乘务员）的总称。
2.2.2 符号N——乘员人数；A——乘员座位数M——最大设计总质量，单位为千克（kg）；T——整车整备质量，单位为千克（kg）；MkM——装载总质量（kg）；1m——每位乘员的平均质量，单位为千克每人（kg/人）；rM——装载货物的质量，（kg）；w2.2.3 每位乘员的质量不携带随身行李的标准质量的乘客规定为68 kg；2.3 装载总质量装载总质量为装载货物的质量与乘员质量之和M1=M w+M r N三乘用车轴荷分配计算3.1 适用标准GB 1589-2004道路车辆外廓尺寸、轴荷及质量限值3.2 车辆的最大允许轴荷限值乘用车单轴的最大允许轴荷不得超过以下规定的最大限值（单位为千克）：乘用车每侧单轮胎 70003.3 车辆总质量限值乘用车最大允许总质量不大于4500千克。
关于整车轴荷分配的介绍与计算
关于整车轴荷分配的介绍与计算整车轴荷分配是指将整车总重按照一定的比例分配到各个轴上的过程，目的是为了保证车辆在行驶过程中各个轴组件的受力均衡，确保车辆的稳定性和安全性。
这个过程需要考虑到车辆的结构设计、载荷分配以及行驶要求等因素。
整车轴荷分配的计算方法有多种，其中较常用的是均衡法和气室积法。
下面将介绍这两种计算方法的原理和步骤。
首先是均衡法。
这种方法是根据车辆的结构特点和载荷情况，按照一定的比例将整车总重分配到各个轴上。
具体计算步骤如下：1.确定车辆的总重和各个轴的位置。
总重可以通过称重或者查看车辆资料获得，轴的位置需要根据车辆的结构设计来确定。
2.根据车辆的结构设计，确定各个轴的载荷比例。
一般情况下，前轴的载荷比例会比后轴大，且前后轴的载荷比例会根据车辆的用途和行驶条件而有所不同。
3.将整车总重按照确定的比例分配到各个轴上。
计算公式为：各轴的载荷=总重×载荷比例。
4.检查分配结果是否合理。
检查的重点是每个轴的载荷是否满足设计要求，以及整体分配结果是否与车辆的结构特点相吻合。
另一种计算方法是气室积法，该方法主要适用于空气悬挂系统的车辆。
具体计算步骤如下：1.确定车辆的总重和各个气室的位置。
总重可以通过称重或者查看车辆资料获得，气室的位置需要根据车辆的结构设计来确定。
2.根据车辆的结构设计和气室特点，确定气室的载荷比例。
一般情况下，前气室的载荷比例会比后气室大，且前后气室的载荷比例会根据车辆的用途和行驶条件而有所不同。
3.根据气室的载荷比例，计算每个气室的体积。
计算公式为：气室体积=总重×载荷比例÷重力加速度。
4.根据每个气室的体积，调整气室的气压。
调整气压的目的是使各个气室的载荷达到设计要求。
整车轴荷分配的计算是车辆设计和制造过程中非常重要的一环，其结果直接影响着车辆的操控性能和行驶安全性。
因此，在进行轴荷分配计算时，需要充分考虑到车辆的结构特点、载荷情况以及行驶要求等因素，确保分配结果符合设计要求。

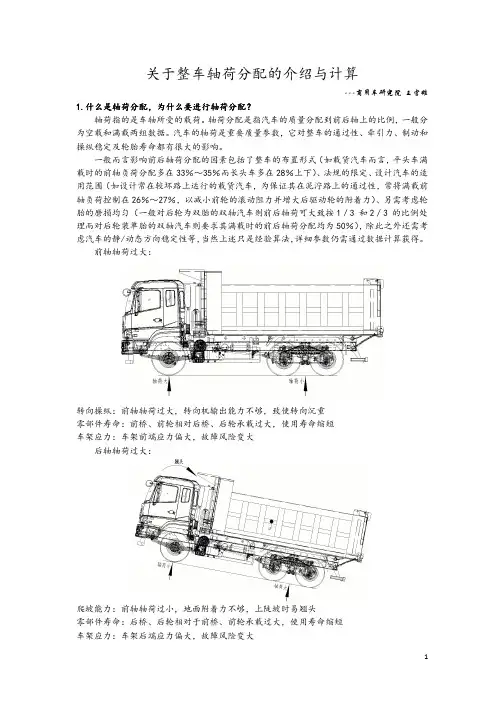

关于整车轴荷分配的介绍与计算
对于非独立悬架，一般将前、后桥总成，车轮及轮毂等总成视为非簧载质量，车桥与车 身或车架之间的各连接件，其质量的一半都属于非簧载质量(如转向拉杆、传动轴、导向臂、 稳定杆、减振器等)。如果钢板弹簧布置在车桥上方，弹簧 3/4 的质量为非簧载质量；下置 弹簧，弹簧 1/4 质量为非簧载质量，以此可确定各轴非簧载质量。 轴荷计算：
下面我们先以简单轴数计算阐述静力学原理下的平衡关系，而后在拓展多轴算法，以此 来由浅及深阐述计算算法。
首先我们先以 6X4 车型为例计算轴荷，下面为数据简图：
图中： GS 为整车重量 S1 为质心至原点的距离（即质心坐标 X 值） F1 为前轴轴荷 F2 为后轴轴荷（由于后双轴为平衡轴连接结构原则上可看做平衡轴单轴作用） S2 为平衡轴中心至原点距离，则 S2=S4+S3÷2
................ L2 + f2 − L1 + f1 S2 Li + i − L1 + f1 = Si
接着通过变形原理:
f = 簧上
F =F +F
轴荷 簧上 簧下
数式联立皆可求解。
6
5.理解作用力与反作用力，即向下的作用力总和等于向上的作用力总和，车辆所有部件的 重量及其负载总和等于车辆的轴荷之和。
6.理解杠杆原理，即单点周围的重力所形成的的扭矩之和等于该点周围反作用力所形成的 扭矩之和，也可简单表述为：动力×动力臂=阻力×阻力臂。
7.建立受力简图，由于槽型车架的抗弯刚度非常大，原则上不会产生变形可认定其为刚性 梁，以轮胎及悬架看为弹性支撑，建立受力模型类似如下，详细分析见后述。
整车轴荷计算范文
整车轴荷计算范文1.车辆自身重量：车辆自身的重量是整车轴荷计算的基础，需要计算车身、底盘、发动机、驱动系统和附属设备等各个部分的重量，并根据车辆的设计要求和标准，将这些重量按照一定的比例分配到各个轴上。
2.载荷重量：除了车辆自身重量，还需要考虑车辆运输时所承载的货物、物品或乘客的重量。
根据实际情况和设计要求，将这部分载荷重量按照一定的比例分配到各个轴上。
3.车辆的布局和结构：不同类型的车辆具有不同的布局和结构，例如乘用车、商用车、客车、货车等。
对于相同类型的车辆，不同的轴距和轮距也会对轴荷分配产生影响。
需要根据车辆的布局和结构来确定各个轴的载荷分配比例。
4.车辆的使用环境和工况：车辆在不同的使用环境和工况下，所受到的荷载也会有所不同。
例如，在恶劣的路况或山区道路中行驶时，车辆所受到的荷载会更大。
因此，需要根据车辆的使用环境和工况来确定各个轴的载荷分配比例。
1.确定车辆自身重量：通过车辆的设计图纸和相关技术规范，确定车身、底盘、发动机、驱动系统和附属设备等各个部分的重量，并计算总重量。
2.确定载荷重量：根据实际情况和设计要求，确定车辆运输时所承载的货物、物品或乘客的重量，并计算总载荷重量。
3.确定载荷分配比例：根据车辆的布局和结构，确定各个轴的载荷分配比例。
一般情况下，前轴承受的荷载比例大于后轴，但具体比例需要根据车辆的类型和使用要求来确定。
4.计算各个轴上的荷载：根据确定的载荷分配比例和总重量，计算各个轴所承受的荷载。
例如，如果总重量为10吨，前轴的荷载分配比例为60%，后轴为40%，则前轴的荷载为6吨，后轴为4吨。
5.检查荷载是否满足要求：根据车辆的设计标准和规范，检查各个轴上的荷载是否满足要求。
如果超过了设计要求，需要重新调整载荷分配比例或进行结构和材料的调整。
整车轴荷计算是保证车辆安全性和使用寿命的重要环节。
正确的计算和合理的轴荷分配可以确保车辆在行驶过程中的平稳性和舒适性，减少磨损和损坏，并提高车辆的使用寿命。

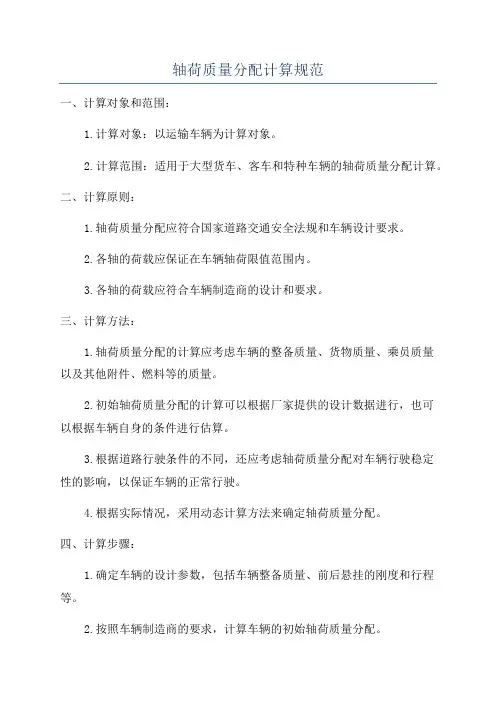

轴荷质量分配计算规范
轴荷质量分配计算规范一、计算对象和范围：1.计算对象：以运输车辆为计算对象。
2.计算范围：适用于大型货车、客车和特种车辆的轴荷质量分配计算。
二、计算原则：1.轴荷质量分配应符合国家道路交通安全法规和车辆设计要求。
2.各轴的荷载应保证在车辆轴荷限值范围内。
3.各轴的荷载应符合车辆制造商的设计和要求。
三、计算方法：1.轴荷质量分配的计算应考虑车辆的整备质量、货物质量、乘员质量以及其他附件、燃料等的质量。
2.初始轴荷质量分配的计算可以根据厂家提供的设计数据进行，也可以根据车辆自身的条件进行估算。
3.根据道路行驶条件的不同，还应考虑轴荷质量分配对车辆行驶稳定性的影响，以保证车辆的正常行驶。
4.根据实际情况，采用动态计算方法来确定轴荷质量分配。
四、计算步骤：1.确定车辆的设计参数，包括车辆整备质量、前后悬挂的刚度和行程等。
2.按照车辆制造商的要求，计算车辆的初始轴荷质量分配。
3.根据实际情况，进行调整和校正，以适应不同的运输货物和路面条件。
4.进行动态计算，考虑车辆的运动状态和车身的倾斜等因素，确定最终的轴荷质量分配。
五、计算结果的评估：1.利用计算结果，评估车辆的稳定性和行驶安全性。
2.根据评估结果，如果不符合要求，需要进行调整和改进，以满足要求。
3.对于特种车辆，还需根据不同的运输任务和特殊要求进行适应性计算。
总结：轴荷质量分配计算规范是保证车辆稳定性和行驶安全的重要方法。
通过合理的计算方法和评估结果，可以确定最佳的轴荷质量分配，保证车辆在各种道路条件下均能稳定行驶。
为了保证计算的准确性和可靠性，需要考虑车辆的设计参数、实际运输情况和行驶条件等因素，采用动态计算方法进行调整和校正。
同时，还需根据评估结果进行必要的调整和改进，以满足车辆的实际需求。
3汽车整车性能_轴荷分配及最小转弯直径计算
轴荷分配与最小转弯直径计算1 轴荷分配1.1 定义汽车的轴荷分配是指汽车在空载或者满载静止状态下，各车轴对支撑平面的垂直载荷，也可以用占空载或者满载总质量的百分比表示。
1.2 轴荷限值规定引用标准：GB 1589-2004《道路车辆外廓尺寸、轴荷及质量限值》。
其中，章节4.2.1中要求汽车及挂车单轴的最大允许轴荷不得超过下表规定的最大值。
表1 汽车及挂车单轴的最大允许轴荷的最大限值章节4.4.1中规定：汽车或汽车列车驱动轴的轴荷不得小于汽车或汽车列车最大总质量的25%。
1.3 轴荷的分配范围引用：《汽车设计》，刘惟信主编，清华大学出版社。
下表为书中列出的“各类汽车的轴荷分配范围”（引用表2-11a）。
1.4 轴荷的计算方法 1.4.1 轴荷计算的基本原理 1.4.1.1 力矩平衡车辆水平静止时，其受力分析如下图所示：图1 整车受力分析图由力矩平衡,可得：F 10´a =F 20´b ； （1） a +b =L ； （2）oG F F =+2010 （3）其中： F 10 空载前轴载荷1，kgf ； F 20 空载后轴载荷2，kgf ；oG 空载总重，kgf ；L 轴距，mm ；a 质心至前轴的水平距离，mm ；b 质心至后轴的水平距离，mm ；若已知o G 、L 、a 、b ，带入数据3即可得出车辆的空载前、后轴载荷F 10和 F 20，用百分比表示，则前、后轴的载荷比例为：前轴轴荷比例：F 10G 0×100%，后轴轴荷比例：F20G 0×100%由此可见，轴荷分配计算的关键是求出整车的质量和质心。
1.4.1.2 质心运动定理质心基本原理:由n 个质点组成的质点系，其质心位置r c→：图2 质心原理图r c → =∑m i r i∑m i对于质量离散分布的物系，有：M =∑m i ，则质心坐标为：x c =1M ∑m i n i=0x i , y c =1M ∑m i n i=0y i , z c =1M ∑m i ni=0z i1.4.2 车辆轴荷的计算方法车辆的状态有空载、半载和满载之分，计算车辆的轴荷分配时也根据车辆的状态按空载状态、半载状态和满载状态来分别计算车辆的轴荷分配情况。
汽车重心及轴荷分配计算
汽车重心及轴荷分配计算汽车重心及轴荷分配是汽车设计和性能评估的重要参数。
重心的位置和轴荷的分配直接关系到汽车的稳定性、平衡性以及操控性。
在对汽车进行设计和改进时，需要对重心和轴荷进行合理的计算和分配，以满足汽车的性能要求。
1.汽车重心计算：汽车的重心位置是指汽车整体重心的位置。
重心位置的计算是通过对整车各个部件的质量和位置进行分析，利用重力平衡原理得出的。
重心的位置通常是以车身坐标系的原点为参考点，沿着车身纵向、横向和垂直方向计算得出。
在计算重心位置时，需要考虑车辆的各个部分，包括发动机、底盘、车身、座椅、燃料箱等。
通常情况下，汽车的重心位置会相对较低，以提高车辆的稳定性和操控性。
2.汽车轴荷分配计算：轴荷分配是指汽车前后轮轴承载的重量比例。
合理的轴荷分配可以提高汽车的平衡性、抓地力和操控性能。
轴荷的计算涉及到前后轮的重量和对应的负载情况。
轴荷分配计算一般是在车辆设计或改装过程中进行。
首先需要获得车辆的整体质量，然后通过测量车轮重量或通过车辆的动态测试获得前后轮轴荷的比例。
在实际应用中，通常根据经验规则和测试数据进行计算和调整，以满足设计要求。
3.重心和轴荷对汽车性能的影响：重心和轴荷的分布对汽车的性能有着重要的影响。
-稳定性：重心位置的高低会影响汽车的侧倾稳定性。
重心越高，车辆在转弯时更容易倾斜，稳定性越差。
因此，控制车辆重心的位置，使其趋于低位，有利于提高车辆的稳定性。
-平衡性：轴荷的分配对车辆的平衡性起着关键作用。
前后轮轴荷的合理分配可以使车辆在加速、制动和转弯时保持较好的平衡，提高车辆的操控性和行驶稳定性。
-操控性：重心位置和轴荷的分配直接影响车辆的操控性能。
重心越低、轴荷分配越均衡的车辆，通常具有更好的操控性和操纵稳定性，驾驶员可以更准确地控制车辆的转向、加速和制动动作。
综上所述，汽车重心及轴荷分配的计算对于汽车的设计和性能评估至关重要。
通过合理地计算和控制重心位置和轴荷分配，可以提高汽车的稳定性、平衡性和操控性，为驾驶员提供更好的行驶体验和安全性能。
汽车重心及轴荷分配计算
一、整车重心及轴荷分配计算：
1.车辆各部件重心位置
2.部件重心位置列表
x,y——部件重心位置
m——部件重量
3.重心位置及轴荷验算：
轴荷计算：
公式：G
2=∑m
ix
i/L
G
2——中、后轴轴荷kg
m
i，x
i——部件重量和部件重心水平位置
L——汽车轴距+650㎜
将列表数据带入公式（1）
G
2=18900㎏前轴G
1=6100㎏（24.4%）
按汽车厂提供数据，前轴允许载荷6500㎏,中，后轴允许载荷19000㎏
结论：满足使用条件。
汽车重心纵向位置计算：
公式：L
1=G
2L/G L
2=G
1L/G
G——汽车总质量
代入数据：L
1=3780㎜L
2=1220㎜
满载时汽车重心高度计算：
公式：h=∑m
iy
i/G (2)1）（
y
i——部件重心高度h——汽车重心高度
将列表数据代入公式（2）
h=1770㎜
空载时汽车重心高度计算：
仍用公式（2），减去垃圾重量
hg=1174㎜
二、汽车侧翻条件验算：
公式：tgβ=B/2h (3)
β——汽车侧倾稳定角B——汽车轮距B=1860㎜
代入数据：tgβ=0.792β=38.3°≥32°
结论：满足使用条件。
三、危险工况校核计算：
该车在垃圾箱满载，用拉臂钩将垃圾箱拉上车，垃圾箱后轮临界脱离地面时，以汽车不翘头（即前轴负荷≥0）为安全。
整车轴荷计算方法
整车轴荷计算方法整车轴荷计算是指在设计和操作过程中，根据车辆总质量和车辆的结构特点，确定每个轴或每个轴组所承受的荷载大小。
整车轴荷计算的准确性对于保证车辆的安全性和使用寿命至关重要。
下面将对整车轴荷计算的方法进行详细介绍。
1.轴重法：根据轴荷比例法，根据车辆总质量、轴距、重心高度等参数，按照一定的比例关系计算出每个轴的静态轴荷。
2.过零切线法：假设车辆在运行过程中，每个轮胎与地面之间的接触点都沿着车辆走行方向的直线运动，根据车辆的运行速度和转弯半径，计算出每个轴的静态轴荷。
3.半轴荷法：根据车辆总质量、前后轴距、车辆总高度和重心高度等参数，以及轮胎胎面宽度、胎压和胎纵刚度等参数，采用半车模型计算出每个轴的静态轴荷。
1.垂向轴荷计算：根据车辆的减震器性能和车辆在不同路况下的运动特点，采用动力学方程计算出车辆转弯、加速、制动时每个轴的动态轴荷。
2.横向轴荷计算：根据车辆在转弯运动时，车轮与地面之间产生的侧向力大小和方向，计算出车辆前后轴的横向轴荷。
3.纵向轴荷计算：根据车辆在加速、制动过程中，车轮与地面之间的纵向力情况，计算出车辆前后轴的纵向轴荷。
在整车轴荷计算过程中，还需要考虑以下因素：1.负载分配：根据车辆使用的实际情况，合理分配车辆载荷，确保每个轴或轴组的轴荷均衡。
2.轮胎参数：轮胎的胎面宽度、胎压和胎纵刚度等参数对轴荷计算有一定影响，需要充分考虑这些参数。
3.轮胎动力学特性：轮胎与地面之间的摩擦力和侧向力等特性对轴荷计算有重要影响，需要根据实测数据或理论计算得到。
4.地面情况：地面的粗糙度、湿滑情况等对轴荷计算也会有一定的影响，需要考虑这些因素。
总之，整车轴荷计算是一个复杂的过程，需要综合考虑车辆结构特点、负载分配、轮胎参数以及地面情况等因素。
只有通过准确计算和合理分析，才能保证车辆的安全性和稳定性。
关于整车轴荷分配的介绍与计算
此简图模拟 8X4 载货汽车后两轴可认为是平衡轴支撑两桥八轮
计算方式: 1.法规限值：（GB1589）
汽车及挂车单轴的最大允许轴荷的最大限值
车辆类型
挂车及二轴货车
每侧单轮胎 每侧双轮胎
客车、半挂牵引车及 三轴以上(含三轴)货车
每侧单轮胎
非驱动轴 每侧双轮胎
驱动轴
最大允许轴荷最大限值
1)
6000
2)
10000
载质量、整车姿态角、每个轴悬架和轮胎拼算后的刚度（这里的刚度主要以悬架板簧刚度为 主，理论应乘上变数因子，但考虑三个轮胎弹性可认为是一致的，故取因子为 1 也可）等。
4.对于两轴车及轴距较小的平衡悬架多轴车，主要应用静力学平衡原理，将汽车简化为简 支梁进行计算，但对于多轴汽车，由于这种汽车停放在地面时属于超静定结构（几何特征为 几何不变但存在多余约束的结构体系，是实际工程经常采用的结构体系。凡是用静力学平衡 方程无法确定全部约束力和内力的结构统称为超静定结构或超静定系统），故静力学原理便 无法确定多个轴荷的分配，此时需应用变形一致原理来得出悬架变形关系以列出附加关系式， 连同平衡方程式一起，联立求解。
1
2.如何进行轴荷分配？ 计算原则： 1.设计应满足国家标准法规，且实际承载轴荷不得大于桥的最大载荷。 2.经验算法可做大致估算，但应分清楚空载轴荷与满载轴荷的不同，特别是承载前后整车
重心偏移较大的车型（如牵引车、搅拌罐车等） 3.计算详细轴荷时需要先行计算整车重心（质心）坐标、整车质量（空/满载）、各轴非簧
通过数据简化得到如下受力模型：
图中：S1、S2、S3 为各受力中心到第一轴的水平距离； GS 为簧载总质量（整车重量） L1、L2、L3 为由安装高度不同所确定的各悬架的自由行程（即初始安装高度） f1、f2、f3 为加载簧上质量后悬架及轮胎的总变形量 K1、K2、K3 为各轴悬架和轮胎的折算刚度（一般主要为悬架的刚度） C1、C2、C3 为各悬架簧下质量 F1、F2、F3 为各轴载荷
轴荷分配及质心位置的计算
4 轴荷分配及质心位置的计算4.1轴荷分配及质心位置的计算根据力矩平衡原理，按下列公式计算汽车各轴的负荷和汽车的质心位置：g1l1+g2l2+g3l3+…=G2Lg1h1+g2h2+g3h3+…=Gh gg1+g2+g3+…=G （4.1）G1+G2=GG1L=GbG2L=Ga式中：g1、g2、g3——各总成质量，kg；l1、l2、l3——各总成质心到前轴距离，m；h1、h2、h3——各总成质心到地面距离，m；G1——前轴负荷，kg；G2——后轴负荷，kg；L——汽车轴距，m；a——汽车质心距前轴距离，m；b——汽车质心距后轴距离，m；h g——汽车质心到地面高度，m。
质心确定如表 4.1所示表4.1 各部件质心位置⑴.水平静止时的轴荷分配及质心位置计算 根据表4.1所求数据和公式（4.1）可求 满载：G 2=kg Llg ni ii 99.305236.310258.061==∑=G 1=4695-3052.99=1642.01kgm G L G a 18.2469536.399.30522=⨯=⨯=m a L b 18.118.236.3=-=-= 前轴荷分配：469501.16421=G G =35.0％后轴荷分配：469599.30522=G G =65.0％ 0.97m 46954555.451===∑=Ghg h ni ii g 空载：=-=='∑=36.35.641206.1025812Llg G ni ii 1144.51kg='1G 2G G '-'=（2250+3×65）-1144.51=1300.49kg m G L G a 96.249.130036.351.1144''2=⨯=⨯=m a L b 4.096.236.3=-=-= 前轴荷分配:==''244549.13001G G 53.2％ 后轴荷分配：==''244551.11442G G 46.8％ 907.02445926.22161=='=∑=G hg h ni ii g根据表4.1,得知以上计算符合要求表4.2各类汽车的轴荷分配a.水平路面上汽车满载行驶时各轴的最大负荷计算对于后轮驱动的载货汽车在水平路面上满载加速行驶时各轴的最大负荷按下式计算：gg z h L h b G F ϕϕ--=)(1gz h L GaF ϕ-=2 （4.2）式中：1z F ——行驶时前轴最大负荷，kg ； 2z F ——行驶时后轴最大负荷，kg ；ϕ——附着系数，在干燥的沥青或混凝土路面上，该值为0.7～0.8。
轴荷分配计算公式
