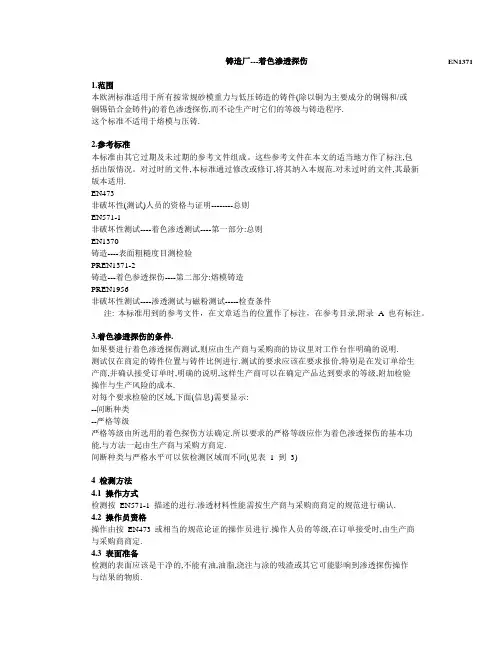

铸造厂---着色渗透探伤EN1371
1.范围
本欧洲标准适用于所有按常规砂模重力与低压铸造的铸件(除以铜为主要成分的铜锡和/或
铜锡铅合金铸件)的着色渗透探伤,而不论生产时它们的等级与铸造程序.
这个标准不适用于熔模与压铸.
2.参考标准
本标准由其它过期及未过期的参考文件组成。
这些参考文件在本文的适当地方作了标注,包
括出版情况。
对过时的文件,本标准通过修改或修订,将其纳入本规范.对未过时的文件,其最新
版本适用.
EN473
非破坏性(测试)人员的资格与证明--------总则
EN571-1
非破坏性测试----着色渗透测试----第一部分:总则
EN1370
铸造----表面粗糙度目测检验
PREN1371-2
铸造---着色参透探伤----第二部分:熔模铸造
PREN1956
非破坏性测试----渗透测试与磁粉测试-----检查条件
注: 本标准用到的参考文件，在文章适当的位置作了标注，在参考目录,附录 A 也有标注。
3.着色渗透探伤的条件.
如果要进行着色渗透探伤测试,则应由生产商与采购商的协议里对工作台作明确的说明.
测试仅在商定的铸件位置与铸件比例进行.测试的要求应该在要求报价,特别是在发订单给生
产商,并确认接受订单时,明确的说明,这样生产商可以在确定产品达到要求的等级,附加检验
操作与生产风险的成本.
对每个要求检验的区域,下面(信息)需要显示:
--间断种类
--严格等级
严格等级由所选用的着色探伤方法确定.所以要求的严格等级应作为着色渗透探伤的基本功
能,与方法一起由生产商与采购方商定.
间断种类与严格水平可以依检测区域而不同(见表 1 到3)
4检测方法
4.1操作方式
检测按EN571-1 描述的进行.渗透材料性能需按生产商与采购商商定的规范进行确认.
4.2操作员资格
操作由按EN473 或相当的规范论证的操作员进行.操作人员的等级,在订单接受时,由生产商
与采购商商定.
4.3表面准备
检测的表面应该是干净的,不能有油,油脂,浇注与涂的残渣或其它可能影响到渗透探伤操作
与结果的物质.
铸件待测区应抛光至有充足的光线,与颜色相反,充足的形状来确定要求的严格等级.除非在下单时另有要求,表面抛光应从表 4 里选择.
注:用目测铸件表面粗糙度比较仪对表面抛光进行评估.
着色渗透探伤应该在如交付条件的铸件上执行. 为了避免封住了间断,如果需要抛砂或喷丸
1),应尽可能轻. 如果避免密封关闭可能的间断,很难达到,那么随后应进行化学蚀刻,以发现
间断.蚀刻室的化学成分,其它参数,比如浓度,温度,沉浸时间中和与冲洗,如果可能,都作记录.
4.4检测条件
按PREN1956,用肉眼或最大 3 倍的放大镜检测.
5接收标准
5.1间断缺陷
5.1.1总则
间断缺陷可能是非线性的(孤立的或串生的),线的或直线的.尽管着色渗透检测通常不能用来
确定探测到的缺陷的大小,但是它可以通过测量缺陷的长度L 来作评估.
L 缺陷长度
W 缺陷宽度
t 缺陷截面厚度
P 液体渗透标识
SP 非线性孤立缺陷
CP 非线性串生缺陷
AP 线缺陷
LP 直线缺陷
5.1.2标准
渗透标识的不同种类对应于表 1 里间断(A,B,C 等)
表 1 里的物理间断可以给一个非直线,线或组合液体渗透检测指示.
5.2着色渗透检测缺陷的定义.
A) 直线缺陷(LP).最大尺寸是最小尺寸3 倍或以上的缺陷(比如:L≥3W)
B) 非线性缺陷. 最大尺寸是最小尺寸3 倍以下的缺陷(比如:L<3W)
孤立的(SP)
串生的(CP):多个缺陷的区域,缺陷间的距离是不能测量的(它们看起来像一个缺陷)
C) 线缺陷(AP),它们是
直线的:两个缺陷间的距离小于组合里最大间断的长度的,或,
非线性的:两个缺陷间的距离小于 2 毫米,且至少有 3 个缺陷.
5.3严格等级
5.3.1总则
表 2 与表3 里列出了几种严格等级.测试在对应于给定抛光(表4)的表面上进行,这取决于要求
的严格等级.
在下订单时, 着色渗透检测的每种缺陷及其严格等级应按铸件的使用进行确定.生产商可以
提供其协议.
按严格等级,考虑的着色缺陷应有尺寸.
要求的严格等级,生产商与采购商应以协议的形式确定并在订单里写上.
5.3.2标准
直线或线缺陷的最大允许长度按截面厚度t 而有所不同,三种截面厚度列出了(见表3):
a 型: t≤16 毫米
b 型:16 毫米< t ≤50 毫米
c 型: t>50 毫米
表 2 与表 3 列出了严格等级应考虑的最小缺陷的最大的尺寸
5.3.3表
表 2 对应于孤立非线性或串生非线性缺陷.
附件 B 与 C 里显示了非线性缺陷的例子.这些是按表 2 建立起来的,参考数据应按1:1 进行解释.
表 3 对应于直线或线缺陷
表 2 与表 3 是独立的(可能从这些表格里选不同的严格等级)
6.缺陷的分类与结果的解释
为了对间断缺陷的分类,在最不利的位置放一个105 毫米X148 毫米2)的框.探测到的缺陷应与
本标准里提到的参考严格等级对比,应该达到相同甚至更好的严格等级.
如果探测显示,非线性点数目相同与/或线性缺陷长度相同,那么缺陷应被认为是一样的.最大
允许间断可能同时出现在105 毫米X148 毫米2)区.
对任何缺陷类型,如果探测到的缺陷比订单里的还差,铸件应被认为与标准不一样.探测到的
缺陷与订单里的一致甚至更好,则可认为是与本标准是一致的.
对严格等级1,2,3,4 与5,分类应与参考数字相比,对严格等级001,01,02 与03,如与严格等级
1,2,3,4 与5 的解释有冲突,参考值应按表2 与表3 的值.
注1: 附件B,C,与 D 对表 2 与 3 所述的非线,串联缺陷的相关数据仅靠参考,比例为1:1 订单或规范里描述的要求必须与本规范里的术语一致.
要求标注的例子:
non-linear indication level 2(abbreviated as SP2)[译为:2 级非纯属缺陷(简写为SP2)]
linear and aligned indication level 5(abbreviated as LP5c and AP5c[译为:5 级直线与串联缺陷] 注2:”C”工LP 5C 里表示,截面厚度T 大于50 毫米
注3:参考等级是强制的.不能认为从一个表格到另外一个表格是一样的级数,一种缺陷到另一种缺陷也是如此.
注4:如果在铸件表面测试区域没有超过商定的严格等级的缺陷,那么对于间断的可接收性没有限制.
7.下单
询价与/或订单应注明下列几点:
A) 铸件检测的位置与比例(见第3 条)
B) 按双方商定的(见第三条),检测执行时,制造阶段.
C) 待测铸件各区的间断缺陷类型与严格等级(见第3 与5.2 条)
8.再检
按EN571-1 进行再检.
9检查清理程序
按EN571-1 进行点检查清理程序.
10检测文件
检测文件应与EN571-1 一致,三种语言检测文档的格式如附件 E.
表1:间断种类与着色渗透探伤缺陷的类型
2)
表3:着色渗透探伤检测的严格等级----线(LP)与串联(AP)缺陷1)
1)
2) 见附件A
参考书目(此处不译)
附件B(仅供参考)
参考图片非纯属孤立缺陷,称为SP
除了铝与镁合金外,其它合金都适用.
注:本附件里的图片仅供参考,且比例为1:1
图 B.1 严格等级SP1
参考图片---非线性缺陷—SP 与CP
仅适用于铝与镁合金铸件(此处不译)
附件D(仅供参考)参考图片---线性与串联缺陷—LP 与AP
适用于所有合金铸件.
注: 本附件里的图片仅供参考,且比例为1:1
图 D.1:严格等级LP 1A-AP 1A
着色渗透探伤检测文档格式。
