制冷机房设计举例
空调用制冷机房
一、 设计任务本设计是为北京地区一个冷负荷为480KW 的建筑物设计空调用制冷机房。
设计中要充分考虑该地区的自然状况，包括室外空气计算参数、水源资料、土建资料等。
根据空调系统对冷冻水或空气温度的要求，结合当地的冷却水源、水质、水温及气象参数，确定设计工况。
进而确定压缩机的型号、台数，合适的冷凝器、蒸发器及辅助设备（包括油分离器、高压储液器、集油器、氨液分离器、紧急泄氨器、空气分离器、干燥过滤器及其他类型热交换器），并合理地布置制冷设备、制冷工艺管路及管路上各种阀件及直径部件。
最后绘制平面布置图及必要的系统原理、剖面简图。
二、 原始资料（1） 本工程室外气象条件为：夏季空调干球计算温度：33.8℃ 夏季空调湿球计算温度：29℃（2） 水源资料：使用冷却水塔的循环水系统，冷却水进水温度可按下式计算：s s s t t t ∆+=1式中：1s t —冷却水进冷凝器的温度。
s t —当地夏季室外平均每年不保证50h 的湿球温度。
s t ∆—安全值，对自然通风冷却塔或冷却水喷水池，s t ∆=5～7℃。
查资料北京地区s t =26.5℃ 所以1s t =26.5+6=32.5℃（3） 计算参数：要求以风机盘为末端装置，冷冻水的温度为7℃，空调回水温度为11℃。
（4） 制冷工质：制冷系统中选用氨作制冷剂。
三、 负荷计算Q A Q )1(0+=0Q —制冷系统的总制冷量。
Q —用户实际所需要的制冷系统的形成。
A —冷损失附加系数A =0.10～0.15。
KW Q 6.537480)12.01(0=⨯+=四、工况确定（1） 立式壳管式冷凝器)42(12℃～+=s s t t2s t —冷却水出冷凝器的温度。
所以2s t =32.5+2=34.5℃（2） 以水作为冷却介质时，)64(2℃～+=s c t t 。
所以℃405.55.34=+=c t（3） 以水作为载冷剂时，)64(℃～-'=t t e 。
关于空调制冷机房课程设计
关于空调制冷机房课程设计空调制冷机房课程设计3篇空调制冷机房课程设计篇1《空气调节用制冷技术》课程设计题目：北京某建筑空气调节系统制冷机房设计学院：建筑工程学院专业：建筑环境与设备工程姓名：陈兰东学号：__106指导教师：刘焕胜2015 年12月15日1原始条件1.1工况本工程为北京某建筑空气调节系统制冷机房设计，空调建筑所需冷量为1200KW，冷冻水供水温度7℃，回水温度12℃。
1.2原始资料北京夏季空调室外干球温度为33.5℃，空调室外湿球温度为26.4℃。
2方案设计该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。
经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往旅馆的各个区域，经过空调机组后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现降温过程。
从冷水机组出来的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温后再返回冷水机组冷却制冷剂，如此循环往复。
考虑到系统的稳定安全高效地运行，系统中配备补水系统，软化水系统，电子水处理系统等附属系统。
3负荷计算3.1制冷机房负荷一般对于间接供冷系统，当空调制冷量小于174KW时，A=0.15~0.20；当空调制冷量为174~1744KW时，A=0.10~0.15；当空调制冷量大于1744KW时，A=0.05~0.07；对于直接供冷系统，A=0.05~0.07。
对于间接供冷系统一般附加7%—15%，这里选取10%。
= (1+10%)=1200×(1+10%)=1320kW4设备选择4.1制冷机组4.1.1确定制冷剂种类和系统形式考虑到机场对卫生及安全的要求较高，宜选用R22为制冷剂，R22的适用范围和特点如下表4-1所示：R22适用范围表4-14.1.2确定制冷系统设计工况确定制冷系统的设计工况主要指确定蒸发温度、冷凝温度、压缩机吸气温度和过冷温度等工作参数。

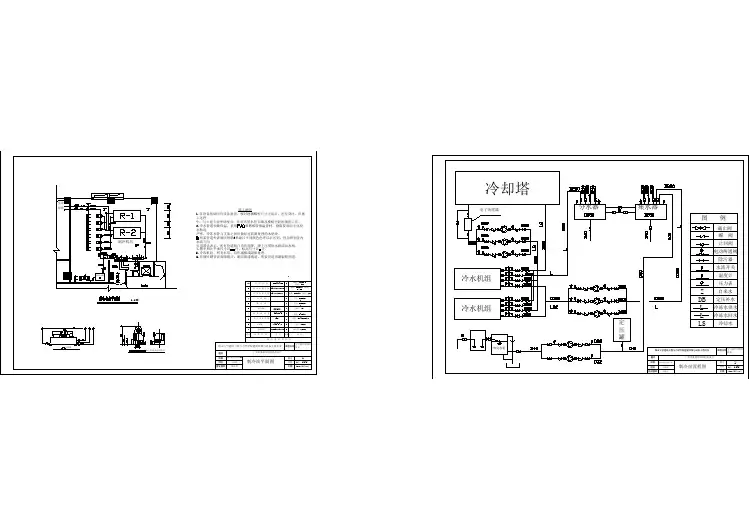

某地区制冷机房施工设计图（全套）
制冷机房设计、设备布置规范,附加四大中央空调品牌精美制冷机房图
制冷机房设计、设备布置规范，附加四大中央空调品牌精美制冷机房图8.1 机房位置及技术要求8.1.1机房位置的选择与组成1 .机房的位置选择离心式、螺杆式制冷机组的机房按功能分有两类：一类是为建筑物空调服务的冷冻机房，提供空调用的低温冷冻水，常采用冷水机组直接供冷或蓄冷槽与制冷机组组合供冷的方法；另一类是为冷藏、冷冻服务的制冷机房，常采用螺杆式制冷机组。
冷冻机房位置的合理选择，对于整个建筑物的合理布局、安全方便地使用是非常重要的。
选择机房位置时，应遵循建筑设计防火规范、采暖通风与空气调节设计规范、冷库设计规范等，并应综合考虑下列因素：1)应与建筑物的总体布局相协调，机房应设在既靠近负荷中心，又能使进出机房的各类管道布置方便的地方。
冷藏、冷冻的制冷机房和设备间除了要满足上述要求外，选址时还应避开库区的主要交通干线。
2)由于制冷机房用电功率大，因此机房应靠近变配电房设置，以减少线路压降损失，保证机组正常运行。
3)对于采用不同制冷剂的机房的布置，应符合下列要求：①卤代烃压缩式制冷装置可布置在民用建筑、生产厂房及辅助建筑物内，但不得直接布置在楼梯间、走廊、和建筑物的出入口处。
②由于氨制冷剂具有强烈的刺激性、毒性、易燃的危险性，因此氨压缩式制冷装置应布置在隔断开的房间或单独的建筑物内，但不能布置在民用建筑和工业企业辅助建筑物内。
4)单独建造的制冷机房宜布置在全厂厂区夏季主导风的下风向。
在动力站区域内，一般应布置在乙炔站、锅炉房、煤气站、堆煤场和散发尘埃的站房的上风向。
5)为保证机组的散热及可靠运行，并创造一个安全、卫生的工作环境，机房位置的选择应使它能具备良好的通风和采光条件，一般应贴邻外墙布置。
6)选择机房位置时．还应考虑到设备运行时的振动和噪声对周围房间和环境的影响，一般不应贴邻办公、会议、卧室等房间布置。
7)采用冷却塔冷却方式的机房，应靠近冷却塔的位置设置，避免粗大的冷却水管占用过多的空间、消耗更多的输送动力。
某制冷机房设计说明书
广州市某商场空调用制冷站设计一设计题目与原始条件题目：广州市某商场空调用制冷站设计原始条件建筑地点：广州市建筑性质：商场建筑面积：20000㎡栋数：3栋层数：5层层高：4米广州的气象参数[1]大气压力室外计算干球温度室外计算湿球温度台站位置冬季夏季夏季空调日平均夏季空调日平均年平均温度东经海拔1019.5hpa 1004.5hpa 30.1℃27.7℃21．8℃113°19′6.6米二方案设计该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。
经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往商场的各层，经过空调机组后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现降温过程。
从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温后的32℃的冷却水再返回冷水机组冷却制冷剂，如此循环往复。
考虑到系统的稳定安全高效地运行，系统中配备补水系统，软化水系统，电子水处理系统等附属系统。
三负荷计算●面积热指标商场的面积热指标为：q=150—250w/㎡，这里取q=190w/㎡●根据面积热指标计算冷负荷Q=190×20000=3800kWz对于间接供冷系统一般附加7%—15%，这里选取8%。
[2]Q=A(1+α)q=20000(1+8％)190=4104kw四冷水机组选择根据标准，属于中大型规模建筑，宜取制冷机组3台，而且3台机组的容量相同所以单台制冷量Q=4104/3=1368KW选择离心式制冷机组[3]离心式制冷机组规格[4]型号制冷剂额定制冷量(kw) 转速(r/min)主电动机功率(kw)机组型式RT10000kal/h输出功率（kw）润滑油加入量（kg）机组吊装质量（t）机组运行质量（t）HS- 400H R-11 1407 7800 260 组装式400 121 260 35 8.9 10.1机组HS-400H的具体参数：蒸发器的：进水温度℃出水温度℃流量m³/h流程 m 接管通径㎜污垢系数㎡℃/kw水阻损失Mpa12 7 242 3 200 0.086 0.125 冷凝器的：进水温度℃出水温度℃流量m³/h流程 m 接管通径200㎜污垢系数㎡℃/kw水阻损失Mpa32 37 302 2 200 0．086 0.057 机组尺寸：长 4952㎜宽 1690㎜高 2381㎜1五水力计算1 冷冻水循环系统水力计算推荐流速如下：[5]部位流速m/s 部位流速m/s 水泵压出口 2.4—3.6 排水管 1.2—2.1 水泵吸入口 1.2—2.1 向上立管 1.0—3.0 主干管 1.2—4.5一般管道 1.5—3.0冷冻水的管径确定：首先确定选择4台水泵 3备1用！假定冷水泵出口流速2.5m/s由冷水支管的流量Q=242m³/h 可得 d=√4Q/πv=√4*242/3.14/2.5/3600=185㎜取DN=200㎜（内径207㎜）由DN=200㎜可得v=4Q/πd=2.1m/s 在经济流速内！所以实际流速v=2.1m/s假定泵入口流速v=1.5m/s由Q=242m³/h可得d=√4Q/πv=239㎜取DN=250㎜由DN=250㎜可得 v=1.37m/s所以实际流速v=1.37m/s假定干管流速v=3m/s由Q=242*3=726m³/h 可得d=293㎜取DN=300㎜由DN=300㎜可得v=2.85m/s 在经济流速范围内所以实际流速v=2.85m/s2 冷却水循环系统水力计算冷却水的管径确定根据经济流速假定冷却水泵出口流速v=2.4m/s由Q=302m³/h可得d=√4Q/πv=207㎜取DN=250㎜由DN==250㎜可得 v=1.7m/s在经济流速内！所以实际流速v=1.7 m/s 假定泵吸入口流速v=1.5m/s由Q=302m³/h可得d=√4Q/πv=267㎜取DN=300㎜（内径309㎜）由DN=300㎜可得v=1.2m/s 在经济流速内！假定干管流速v=3m/s 由Q=906m³/h 可得 d=327㎜取DN=350㎜（内径309㎜）由DN=350㎜可得 v=2.6m/s在经济流速内！对于从机组出来的冷却水：假定支管流速v=2m/s 由Q=302m³/h 可得d=231㎜取DN=250㎜由DN=250㎜可得 v=1.7m/s 在经济流速内！假定干管流速v=3m/s 可得 d=327㎜取DN=350㎜由DN=350㎜可得v=2.6m/s 在经济流速内！-六设备选择1冷冻水和冷却水水泵的选择水泵的选择根据流量和扬程选择冷冻水泵扬程=2倍的层高+局部损失+沿程损失+机组损失冷却水泵的扬程=冷却塔所需压力+局部损失+沿程损失+机组损失其中局部损失用到的局部损失系数ξ如下：[6]截止阀0.3止回阀DN 40 50 200 250 300ξ 3.9 3.4 0.1 0.1 0.1蝶阀0.1—0.3变径管渐缩0.1（对应小断面流速）渐扩0.3（对应小断面流速）焊接弯头90°DN 200 250 300 350ξ0.72 0.18 0.87 0.89水泵入口 1.0过滤器 2.0-3.0除污器 4.0-6.0水箱接管进水口 1.0出水口0.5用到的三通0.1局部阻力公式如下：ΔP=ξ*ρ*v²/2对于冷冻水泵：根据图可知弯头9个，三通4个，泵前有一个过滤器和一个截止阀，泵后有3个蝶阀，2个止回阀和一个过滤器，机组损失为125000pa。
单元 制冷机房设计
单元制冷机房设计引言随着人们对信息技术的日益依赖，数据中心已经成为现代经济中不可或缺的一部分。
在数据中心的建设中，制冷系统是非常重要的一环。
制冷系统的设计是影响数据中心性能的关键因素之一。
因此，在设计制冷系统时，需要考虑数据中心的各种需求，如运行的可靠性、环境的稳定性、能源的节约及环保等。
单元制冷机房的介绍单元制冷机房是一种集制冷机组、风机盘管和空调设备于一体的制冷系统。
该制冷系统可根据实际需要，调节温度和湿度，使得数据中心在稳定的环境中运行。
同时，单元制冷机房具有结构简洁、易于维护、设备使用效率高等优点，使其在数据中心制冷系统中应用越来越广泛。
单元制冷机房由制冷系统主机和辅助设备组成。
主机包括制冷机组和风机盘管；辅助设备包括冷却塔、泵、管路、水箱等。
整个系统构成了一个完整的闭式制冷回路。
单元制冷机房示意图单元制冷机房示意图单元制冷机房的设计原则能耗和环保原则数据中心制冷系统的运行需要消耗大量的能源，因此在设计单元制冷机房时，应考虑如何降低能耗和环境污染。
在制冷机组的选择时，应优先选择能耗低、效率高、节能环保型的制冷机组。
同时，在管路的设计及夹层隔热等方面应注重能耗和环保因素。
稳定性原则数据中心是一个非常稳定的环境，需要保持恒定的温湿度和空气质量。
因此，在单元制冷机房的设计中，应注重稳定性原则。
制冷系统应能够在不同环境条件下保持稳定运行。
同时，在加工材料的选择和设备与变压器的配置上，应充分考虑稳定性因素。
标准化原则标准化是单元制冷机房设计的重要原则之一，可以提高系统的整体性能和可维护性。
在单元制冷机房的设计中，应尽量采用标准件、标准设备和标注部件。
同时，在安装、调试的过程中，应按照标准操作规程进行操作。
自动化原则在单元制冷机房的设计中，应充分体现自动化原则。
通过自动化控制系统的运作，可以更加准确地控制数据中心的温湿度和空气质量。
自动化系统还可以提高制冷系统的效率和性能，并减少人员误操作。
单元制冷机房的设计步骤第一步：需求调研第一步，需要调研和了解数据中心的实际需求，包括数据中心的规模、业务类型和设备规格等。
冷库用制冷机房设计
空调用制冷技术课程设计任务书一、课程设计题目：冷库用制冷机房设计二、原始数据1.制冷系统主要提供冷库用冷冻水，供水与回水温度为：7℃/12℃，空调冷负荷1200kW。
2.制冷剂为：氟利昂（R22）。
3.冷却水进出口温度为：26.3℃/35.3℃。
4.某市空调设计干球温度为28.4℃，湿球温度为25℃。
三、设计内容1.确定设计方案根据制冷剂为：氟利昂（R22）确定制冷系统型式。
2.根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。
3.确定压缩机型号、台数，校核制冷量等参数。
4.根据蒸发温度、冷凝温度选择蒸发器、冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。
5.确定辅助设备并选型。
6.编写课程设计说明书。
目录目录 (1)二、制冷压缩机型号与数量选择 (2)三、冷凝器的选择及冷却水系统计算 (7)四、蒸发器的选择与计算： (12)五、辅助设备选型 (12)六、管径的计算 (14)七、所选设备汇总表 (16)一、基本资料制冷系统主要为冷库提供冷量，冷库冷负荷1400KW 。
1.制冷剂为：氨(R717)。
2.冷却水进出口温度为：26.3℃，35.3℃3.某市空调设计干球温度为28.4℃，湿球温度为25℃ 二、制冷压缩机型号与数量选择 1.确定制冷系统型式考虑到目前对臭氧层的保护和全球变暖的趋势等环境方面，以及氨的单位容积制冷能力大、制冷效率高，且价廉等优点，选用R717作为制冷剂。
冷凝器采用卧式壳管冷凝器，冷却剂及载冷剂选用水，蒸发器选用氨卧式壳管蒸发器。
2.确定制冷机房的总制冷量制冷机房的总制冷量应该包括用户实际所需的制冷量以及制冷机组本身和供冷系统的冷损失，应考虑有15%-20%的冷损失，则总制冷量为：1610kW 140015%)(1A)Q (10=⨯+=+=φ 式中ɸ0：制冷系统的总制冷量 Q ：用户实际所需的制冷量A ：冷损失，本设计取15% 3.确定制冷系统设计工况 ⑴冷凝温度t k 的确定冷凝温度指制冷剂在冷凝器中，物质状态由气态转变为液态的温度。
合肥市某项目高效制冷机房设计分析
IPLV/ACOP
循环水泵优化选型前后主要技术参数对比表
水·电·暖通技术与应用
安徽建筑
名称
空调侧冷冻水
循环水泵
空调侧冷冻水
循环水泵
冷却侧冷却水
循环水泵
冷却侧冷却水
循环水泵
组运行满足全部热负荷；夏季，地源热泵
原设计流量(m³/h)
102
132
120
165
机组运行满足部分冷负荷。考虑在实际
优化后流量(m³/h)
台变频螺杆式水冷机组，冷水温度分别
理性[5]。主要技术措施为降低制冷主机
实现项目的高效节能。
表3
高效制冷机房能效模拟结果
80
（下转第99页）
第一阶段在大学一年级开设“BIM
建模基础”课程，采用单一授课模式。只
间“各自为政”的现象发生。这对教师的
性，可以安排对 BIM 应用能力掌握较好
的教师进行授课，教学难度较小，也有利
的冷水机组设计综合性能系数和冷却水
选取冷冻水泵和冷却水泵及其阀部件。
4.1 利用BIM技术优化输配管网
视化的技术指导，提升了施工质量，为高
供水温度是否满足设计目标值的要求。
需要强调的是针对冷水机组和冷却塔的
性能仿真均是基于全年工况。
图4
机房BIM模型
效制冷机房的可靠运行奠定了基础。另
在 暖 通 空 调 设 计 过 程 中 对 BIM 技
5.94
变频螺杆式水冷机组
LHVE732HE6JE6/Nb
760
125.7
6.08
9.05
锅炉房，较好地解决了热源的问题。地
源热泵技术属于可再生能源利用技术，
也是受国家政策支持的新型节能环保空
制冷课程设计——拆开加整体(科信建环08制冷机房)
一、设计题目：北京（西安、上海、广州、邯郸、石家庄）某空调制冷站工艺设计二、设计目的：巩固和加强所学理论知识，锻炼学生运用所学知识解决实际问题的能力。
三、设计资料：1. 夏季空调冷负荷：Q 0=100kW(200kW 、500kW 、800kW 、1000kW 、1200 kW)。
2. 制冷剂：R 22（R 134a ）。
3. 载冷剂：采用间接供冷型式，以水为载冷剂。
参数要求：空调供水温度为：7℃（6℃、5℃）；空调回水温度为：按照供回水温差 5~8℃选取。
4. 冷却剂：采用水为冷却剂。
参数要求：冷却水出冷却塔的温度按照当地夏季空调室外计算湿球温度加4℃选取；冷却水进出冷凝器的温度差可选取4~10℃。
5. 压缩机：根据负荷大小，选择活塞式、螺杆式、离心式制冷压缩机。
6. 冷凝器、蒸发器：根据当地气象参数和热力计算的结果，选取系统的冷凝器和蒸发器，并且均选用卧式壳管式换热器。
壳管式换热器的有关参数如下： （1） 冷凝器传热管采用紫铜肋管，λ=384W/（mk ），d 0=13.124mm ，d i =11.11mm ，肋片外直径d f =15.8mm ，平均肋片厚度δf=0.3mm ，肋片间距e=1.025mm 。
肋片水平部分面积A p =37.66×10-3 m 2； 肋片垂直部分面积A f =118.62×10-3 m 2； 肋片总外表面积A=A p +A f =156.28×10-3 m 2；肋片基管的平均表面积：23101.382)(m d d A i o -⨯=+=π；肋化系数：τ=4.48肋片的当量高度：He=3.85×10-3 m 。
冷凝器工作过程为：制冷剂在卧式壳管换热器的水平肋管管束外表面凝结换热；冷却水在壳管管内对流换热，水流速范围u=2.0~2.5m/s ，水的流程数取为2。
（2） 蒸发器传热管采用紫铜肋管，λ=384W/（mk ），d 0=13.124mm ，d i =11.11mm ，肋片外直径d f =15.8mm ，平均肋片厚度δf=0.3mm ，肋片间距e=1.025mm 。
某地区大型制冷机房及冷却塔设计图纸
某制冷机房课程设计
水泵功率：N1=(L1×H1×r)/(100×n1×n2)=(39.8×25.2×1)/(100×0.8×1)=12.5 kw
r—水的比重（1kg/L）n1—水泵效率取0.8 n2—传动效率取1
选上海虹兴泵业制造有限公司ISG系列立式管道离心泵80-250B型水泵
额定流量：43.3 m3/h额定扬程：60 mH2O额定功率：15kw
选上海虹兴泵业制造有限公司ISG系列立式管道离心泵80-250A型水泵
额定流量：46.7m3/h额定扬程：70 mH2O额定功率：18.5kw
转速：2900r/min泵进、出口公称直径DN80
（3）补水泵
补水泵扬程：HP3=hf+ hd+ he
hf，hd----补水管管路系统沿程阻力和局部阻力约为5 mH2O
hm-----冷凝器阻力约为5 mH2O
hs----冷却塔中水的提升高度约为2 mH2O
ho----冷却塔喷头喷水压力约为5 mH2O
hn----回水过滤器阻力约为4 mH2O
φo安全系数取1.2
总扬程：H1=φoHP1=1.2×(5+5+2+5+4)=25.2 mH2O
水泵水流量：L1=(1.3×QK)/(1.163×△t)=(1.3×178.2)/(1.163×5)=39.8 m3/h
机房平面布置图
5
2007-12-13
制冷系统图的绘制
6
2007-12-14
水力计算
7
2007-12-15
其他设备的选择
8
2007-12-15
保温与防腐设计
9
2007-12-16
列设备明细表
10
机房制冷方案
四、制冷系统运行与维护
1.运行策略
（1）根据机房内设备负载、环境温度等素，自动调节制冷系统运行状态，实现节能运行。
（2）制定制冷系统运行时间段，避免非工作时间运行，降低能耗。
2.维护管理
（1）定期对制冷系统进行保养，确保系统稳定运行。
（2）建立制冷系统运行档案，记录系统运行数据，为优化运行策略提供依据。
2.提高制冷系统效率，降低能耗。
3.优化机房布局，提高机房空间利用率。
4.合法合规，确保制冷系统安全可靠。
三、制冷方案设计
1.制冷方式选择
根据机房规模、设备密度及现有条件，选用风冷式制冷系统。风冷式制冷系统具有以下优点：
（1）无需配置冷却塔及相应的冷却水管路，安装方便，维护简单。
（2）适应性强，可根据机房实际需求调整制冷量。
本方案旨在为机房制冷提供一套合理、高效、可靠的解决方案，确保机房内设备稳定运行，降低能耗，提高制冷效率。在实际操作过程中，需根据具体情况调整方案，以达到最佳制冷效果。
第2篇
机房制冷方案
一、前言
随着信息化建设的不断深入，机房已成为各类企事业单位关键基础设施的重要组成部分。为确保机房内设备安全、稳定、高效运行，优质的制冷系统至关重要。本方案旨在提供一套科学、合理、合规的机房制冷方案，以保障机房设备运行环境，降低运行成本，提升机房整体效能。
（3）节能环保，运行成本低。
2.设备选型
（1）精密空调：选用高效节能的精密空调，满足机房内设备对温度、湿度的要求。
（2）配电柜：选用可靠、稳定的配电柜，为制冷系统提供电源。
（3）传感器：配置温度、湿度传感器，实时监测机房内环境，为制冷系统提供数据支持。
（4）控制系统：选用智能化控制系统，实现制冷设备的自动调节和远程监控。
泰州市某建筑制冷系统及机房设计
泰州市某建筑制冷系统及机房设计一、原始设计数据1.工程概况：设计建筑位于泰州市郊区繁华地段，大厦为一栋综合性的高层建筑，建筑面积为30000m2。
2.气象资料泰州地区地理位置：北纬32。
45′东经119。
92′夏季空调室外计算干球温度：35.0℃夏季空调室外计算湿球温度：28.3℃夏季通风室外计算干球温度：32.0℃冬季空调室外计算干球温度：-6℃冬季空调室外计算相对湿度:73.00％冬季通风室外计算干球温度：2.0℃室外风速:夏季 2.6 m／s 冬季 2.6 m／s风向：夏季 SE 冬季 NE3.能源资料该工程位于泰州市繁华地段，动力能源设施完善，动力与照明用电充足，工程设有发电设备，自来水、天然气由城市管网供应，自来水压力0.5MPa（表压）。
4.土建资料：机房建筑平面图（附后）5.空调负荷与冷热源夏季空调冷负荷：3.5MW空调冷冻水参数：供水7℃，回水12 ℃（冷却方式可按水冷或风冷考虑）二、确定制冷系统的总制冷量制冷系统的总制冷量，应该包括用户实际所需要的制冷量，以及制冷系统本身和供冷系统冷损失，可按下式计算：Q=（1+A）×Q0=（1+0.10）×3500=3850KW式中：Q——制冷系统的总制冷量（KW），Q0——用户实际所需要的制冷量（KW），A——冷损失附加系数，按10％来计算。
三、确定制冷剂种类和制冷系统形式1.制冷剂的选择要求及确定（1）制冷剂选择要求制冷剂的性质将直接影响制冷机的构造、尺寸和运转特性，同时也会影响制冷循环的形式、设备结构及经济技术性能。
具体要求如下。
(1)临界温度要高，以便在常温下或普通低温下能够液化。
(2)凝固温度低，可使制冷系统安全地制取较低的蒸发温度，制冷剂在工作温度范围内不发生凝固现象。
(3)具有适宜的饱和蒸气压力，以避免外部空气从不严密处渗入系统，造成制冷机的无效耗功和腐蚀。
冷凝压力不宜过高，以免引起压缩机耗功增加和设备金属材料消耗的增加。
【杭州】某工厂冰蓄冷机房设计施工图
宝鸡市某办公楼空调用制冷机房设计
目录一．原始资料 (4)2.室外气象参数 (4)3.冷负荷 (4)4.建筑材料 (4)二．确定冷水机组的型号、台数 (4)三．冷却水系统设计 (6)1.冷却塔型号、台数的确定 (6)2.冷却水泵型号、台数的确定 (7)3.冷却水系统各管段管径的确定 (8)4.水处理设备确定 (9)四.冷冻水系统设计 (10)1.集水器和分水器管径、官长的确定 (10)2.冷冻水泵型号、台数的确定 (11)3.冷冻水系统各管段管径的确定 (11)4.膨胀水箱的选型 (12)5.水处理设备的确定 (13)五.制冷机房布置 (13)1.技术要求 (13)2.建筑布置要求 (14)3.设备安装设计 (14)4.设备的隔振与降噪 (15)六.设备明细表 (16)七.参考文献 (17)八.图纸 (18)九.设计总结 (19)前言社会在不断的进步，人民生活水平的不断提高，在我们的生活中越来越多的人们对空调的舒适性、空气品质的要求越来越高。
为能使我们能够更好的生活，有更好的空气，空调越来越普遍的运用在生活的各个场所中。
随着人们生活要求的提高，越来越多的空调系统的运用，使得空调技术有了很快的发展，制冷系统也得到了很大发展。
制冷系统机组化是现代制冷装置的发展方向。
制冷机组就是将制冷系统中的全部或部分设备在工厂组装成一个整体，为用户提供所需要的冷量和用冷温度。
制冷机组不但结构紧凑，使用灵活，管理方便，而且质量可靠，安装简便，能缩短施工周期，加快施工进度，深受广大工程技术人员和用户的欢迎。
空调制冷站作为空调系统的冷源部分，承担着空调系统提供冷冻水的任务。
空调制冷站主要由冷水机组、冷冻水系统、冷却水系统和管路附件等组成，它的设计是整个中央空调系统设计很重要的组成部分。
宝鸡市某办公楼空调用制冷机房设计设计题目：宝鸡市某办公楼空调用制冷机房设计，总建筑面积8000㎡。
冷冻水出水温度7℃，回水温度12℃。
一．原始资料1.地点：陕西省宝鸡市宝鸡市：北纬34.22°，东经107.13°，海拔618m。
济南市某空调制冷机房课程设计
目录1．原始资料-----------------------------------------2．设备选择-----------------------------------------3．制冷机房的布置-------------------------------4．水力计算---------------------------------------5．保温与防腐-------------------------------------6．设备明细表-------------------------------------7．小结------------------------------------------8．参考资料----------------------------------------设计题目：济南市某空调制冷机房一．原始资料：1．制冷机房所在地：山东省济南市2．空调建筑所需冷量：300kw3．冷冻水供回水温度：供水温度7℃.回水温度12℃4．冷却水：自来水在高温度28℃5．冷冻水输送高度：4m6．空调用户所需压头：5m H2O7．制冷机房与空调机房相距：20m8．室外气象资料：最热月室外空气平均温度28.4℃最热月室外空气平均露点温度22.1℃夏季主导风向：西南夏季室外平均风速：2.8m/s夏季的大气压力：P=998.5mbar二．设备的选择1．制冷机组.⑴制冷量的确定：Q=1.15×300=345KW⑵制冷机组的选择：常用的冷水机组. 螺旋式冷水机组. 离心式冷水机组。
①活塞式冷水机组：优点：用材简单，加工容易；系统装置简单，润滑容易，不许排气装置，用高速多缸性能得到改善。
缺点：易损件多，维修复杂，维护费用高；压缸比低，单机制冷量少②螺旋式制冷机组：优点：结构简单，运动部件少，易损件少，寿命长；噪音低，震动少；压缩比可达20；机组能效比高。
缺点：价格高；单机容量比离心式小；润滑系统复杂.耗油量大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7章制冷机房设计制冷机房是整个中央空调系统的冷(热)源中心,同时又是整个中央空调系统的控制调节中心。
中央机房一般由冷水机组、冷水泵、冷却水泵、补水装置、集水缸、分水缸和控制屏、换热器等装置组成。
7.1 制冷机房的位置选择制冷机房通常靠近空调机房，氟利昂制冷设备可以设置在空调机房内，规模小的制冷机房一般附设在其他建筑内，规模较大的制冷机房(特别是氨制冷机房)宜单独修建。
制冷机房应设置在靠近空气调节负荷中心，一般应充分利用建筑物的地下室。
对于超高层建筑，也可设在设备层或屋顶上。
由于条件所限不宜设在地下室时，也可以设在裙房或与主建筑分开独立设置。
本建筑建有专门的制冷机房，故机组布置在专用机房内。
7.2 制冷方式确定(1)电力等一次能源充足时应选择电力驱动蒸汽压缩式制冷机组（能耗低于吸收式制冷机组）；当地电力供应紧张或有热源可以利用，应优先选择吸收式制冷机组（特别是有余热废热场合）。
(2)从能耗、单机容量和调节等方面考虑，对于相对较大负荷（如2000kW左右）的情况，宜采用溴化锂吸收式冷水机组；选择空调用蒸汽压缩式冷水机组时，单机名义工况制冷量大于1758kW时宜选用离心式；制冷量在1054~1758kW时宜选用螺杆式或离心式；制冷量在700~1054kW时宜选用螺杆式；制冷量在116~700kW时宜选用螺杆式或往复式；制冷量小于116kW活塞式或涡旋式。
本工程建筑地有充足的电力供应并且没有特别的余热废热利用场合所以不考虑采用蒸汽吸收式制冷机组，制冷量为510kW，故选用螺杆式制冷机组。
7.3 冷水机组的选择冷水机组是整个空调系统的心脏，为整个系统提供冷水且关系到整个空调系统的日常运行情况。
因此空调系统冷水机组的选择是一个很重要的过程。
一般在选择制冷机时应考虑以下几方面的因素。
机组性能、规格适合使用要求。
如供冷温度、单机制冷量、设备承压能力等。
能源及能耗供应方便和经济。
如电源、热泵或油、气源供应的可能性，电、热、冷综合利用的可能性、经济性。
对周围环境危害的影响要小。
如噪声、振动的影响范围；所用制冷剂的毒性、安全性对周围环境的危害程度；ODP值和GWP值要小。
运行可靠、操作围护方便，以及一次性投资和经常运行费用的综合分析比较，对企业的经济效益高，社会效益好。
所以，选择何种制冷机，应根据项目的具体情况及条件进行综合分析比较。
7.3.1 冷水机组的装机容量本设计中的冷水系统是间接式系统，系统冷负荷总计505.585kW，对其冷负荷附加至1.2。
冷水机组的负荷为Q=1.2×505.585=606.7 kW7.3.2 冷水机组的台数制冷机组一般以选用2~4台为宜，中小型规模宜选用2台，较大型可选用3台，特大型可选用4台。
机组之间要考虑其互为备用和轮换使用的可能性。
同一站房内可采用不同类型、不同容量的机组搭配的组合式方案，以节约能耗。
并联运行的机组中至少应选择一台自动化程度较高，调节性能较好，能保证部分负荷下能高效运行的机组。
综合考虑本设计选用两台冷水机组，每台制冷量不小于304kW。
7.3.3 冷水机组的类型冷水机组的冷却方式有风冷冷却和水冷冷却两种方式。
风冷冷水机组宜用于干球温度较低或昼夜温差较大，缺乏水源地区的中小型空调制冷系统[2]。
故本设计采用水冷冷水机组。
螺杆式冷水机组还具有结构简单、紧凑、重量轻、易损件少，可靠性高，维修周期长；在低蒸发温度或高压缩比工况下仍可单机压缩；采用滑阀装置，制冷量可在10~100%范围内进行无极调节，并可在无负荷条件下启动；对湿行程不敏感，当时蒸汽或少量液体进入机内，没有液击的危险；排气温度低，主要由油温控制，对基础要求通常不需要采用隔振措施等。
参考开利螺杆式冷水机组的样本，本设计选则的机组型号为30HXY110，其性能参数如下：表7-1 30HXY110机组技术参数制冷量(kW) 冷冻水流量(m3/h)冷冻水压降(kPa)冷却水流量(m3/h)冷却水压降(kPa)制冷剂330 57 50 68 40 HCF-134a 7.4 冷却塔的选择冷却塔是一种制冷系统中广泛应用的热力设备，其作用是通过热、质交换将高温冷却水的热量散入大气，从而降低冷却水的温度。
一台机组对应一台冷却塔，选用时应根据其热工性能和周围环境对噪声、漂水等方面的要求总和分析比较。
常用的冷却塔有玻璃钢和钢筋混凝土两种。
玻璃钢冷却塔具有冷效高，占地面积小，轻巧，节能等优点，目前应用广泛。
中小型制冷剂的冷却水量一般在65~500m3/h之间，在冷却塔系列中属于中等水量，而逆流式冷却塔热交换率高于横流式，故多选用逆流式冷却塔。
因此本设计采用逆流式玻璃钢冷却塔，将冷却塔放置在屋顶。
冷却水量应考虑1.1~1.2的安全系数。
冷却水量：G=1.1×68=74.8 m3/h根据选用的冷水机组得出冷却塔冷却水量不小于74.8m3/h。
据此参照连云港格林公司的电子样本，本设计选用型号为CDBNL3-80逆流式玻璃钢冷却塔。
其技术参数如下：表7-2 CDBNL3-80逆流式玻璃钢冷却塔技术参数冷却水量(m3/h)风量(m3/h)进水压压力(104Pa)电机功率(kW)直径(m)80 43400 3.03 2.2 2.57.5 水泵的选择7.5.1 冷冻水泵的选择泵的选择应依据泵的流量和扬程进行选择，对于一次冷水泵的流量应为所对应的冷水机组的冷水量，并附加5%~10%的富裕量。
泵的台数应按冷水机组的个数一一对应。
闭式循环一次泵的扬程为管路、管件阻力、冷水机组的蒸发器和末端设备的表冷器阻力之和，并应附加5%~10%的富裕量。
本设计中有两台冷水机组，故选用三台冷冻水水泵，两用一备。
单台冷水机组的冷水量为57 m3/h考虑附加5%，则每台泵的流量为Q=1.05×57=59.85 m3/h本设计中最不利环路的损失为65.6kPa，冷水机组蒸发器的损失为50kPa，机房的损失为40 kPa，考虑附加10%，则水泵的扬程为H=1.1× (65.6+50+40) =155.6 kPa即泵的扬程为15.56m水柱，参照广州白云泵业有限公司的电子样本，本设计选用的泵的型号为BYG80-125，两台使用，一台备用，其技术参数如下表7-3 BYG80-125型水泵技术参数流量(m3/h)扬程(m)效率(%)电机功率(kW)转速(r/min)必需汽蚀余量(m)65 17 70 5.5 2900 3.57.5.2 冷却水泵的选择冷却水泵的台数宜按冷水机组一一对应，流量应按冷水机组技术资料确定，并附加5%~10%的富裕量。
冷却水泵的扬程由冷却水系统阻力(管道、管件、冷凝器阻力之和)，冷却塔积水盘水位(设置冷却水箱时为水箱最低水位)至冷却塔布水器的高差，冷却塔布水器所需压力组成，并附加5%~10%的富裕量。
本设计选用三台冷却水泵，两用一备。
单机冷水机组的冷却水流量为68 m3/h，考虑10%的附加，则每台泵的流量为Q=1.1×68=74.8 m3/h冷却水系统的阻力为40 kPa，冷凝器阻力为42 kPa，冷却塔进水压力为31.5 kPa，冷却塔积水盘至布水器的高差为3.5m，考虑泵扬程附加10%，则冷却泵的扬程为H=1.1×(40+42+35.1+35)=152.1 kPa即15.21m水柱，参照广州白云泵业有限公司的电子样本，本设计选用的冷却水泵的型号为BYG80-125(Ⅰ)A，其技术参数如下：表7-4 BYG80-125(Ⅰ)A型水泵技术参数流量(m3/h)扬程(m)效率(%)电机功率(kW)转速(r/min)必需汽蚀余量(m)88 16 74 7.5 2900 4.07.6 补水定压装置的选择系统的小时泄漏量为系统水容量的1%，系统补水量取系统水容量的2%，全空气冷冻水系统的系统水容量为0.40~0.55l/m2，空气-水系统的系统水容量为0.7~1.3。
全空气系统取0.5，则水容量为L=0.5×1485=742.5 L空气-水系统取1，则水容量为L=1×8715=8715 L系统补水量为Q =9457.5×2%=189.15 l/h 即0.19 m 3/h补水点宜设在循环水泵的吸入段，补水泵流量取补水量的2.5~5倍，补水泵的扬程应比系统静止时的补水点压力高30~50KPa 。
取补水量的4倍则补水泵的流量为Q =4×0.19=0.76 m 3/h扬程为H =22.5+4=26.5 m对于闭式膨胀水箱，总容积为)1(β-=t V V (7-1)式中，V t ——调节水量，取补水泵3min 的水量β——系数一般取0.65~0.85，取β=0.7，则 V=0.76/20/(1-0.7)=0.127 m 3参照陕西三维能源设备有限公司的样本，选取落地式膨胀水箱的型号为GSP0.8×1-40×2×3，其相关参数如下：表7-5 GSP0.8×1-40×2×3型落地式膨胀水箱参数泵流量(m 3/h )泵扬程(m ) 调节容积(m 3) 供水管径 6.2 35 0.4 DN897.7 水处理设备的选择7.7.1 软水器和软化水箱空调补水应经软化处理，并宜设软化水箱，储存补水泵0.5~1.0h 的水量。
根据补水量，参照陕西三维能源设备公司的样本，本设计选用的是SN-0.5A-BLL-T 型全自动软水器，软水流量为0.5m 3/h 。
软化水箱储存1.0h 补水泵的水量则其容积为Q =0.76m 3选用容积为1m 3的水箱。
7.7.2 水处理仪根据冷冻水的流量和冷却水的流量，参照南京贝特暖通空调设备公司的样本，均选用型号为YTD-150F 的全自动电子处理仪。
7.8 热交换设备选择7.8.1 换热器选择考虑到冬季供暖，采用换热器对用户进行供热。
在空调工况条件下，采用热媒为水温60/50℃。
供暖热指标按q =60W/m 2计算，热负荷为612kw 。
流量计算： Q =Gc （t 1-t 2）(7-2)式中，G ——通过换热器被加热水的流量，kg/s ；c ——水的质量比热，4.2kJ/kg ·℃；21t t 、——流出和流进换热器的被加热水温度，℃。
按照公式(7-2)，G =612×3.6/4.2/10=52.46m 3/h ，热源为电厂余热提供的0.6mpa 的过热蒸汽。
选择北京宇时生产的TS18板式换热器两台，每台最大流量为27m 3/h 。
7.8.2热水泵选择热水泵选择原则同冷冻水泵的选择，流量Q =1.05×27=28.35m 3/h ，扬程为16m 水柱。
选用的泵的型号为BYG65-125，两台使用，一台备用，其技术参数如下表7-6 BYG65-125型水泵技术参数流量(m 3/h )扬程(m ) 效率(%) 电机功率(kW ) 转速(r/min ) 必需汽蚀余量(m ) 32.5 17 65 3.0 2900 3.17.9 除污器和水过滤器在水系统中的孔板、水泵、换热器的入口管道上，均应安设过滤器，以防止杂质进入，污染或堵塞这些设备。
