SC11干式变压器技术参数
变压器产品详细参数
产品详细参数：◆产品介绍 Overview该产品执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。
S11系列是三相油浸式配电变压器。
铁心材料选用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。
该产品采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
◆型号含义 The meaning of modelS 11 - M - □ / □电压等级(kV)额定容量(kVA)密封式性能水平代号三相◆产品特点 Features节能：S11型比GB/T6451空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%。
使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。
运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。
占地面积小：S11-M系列变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。
◆技术参数 Technical parametersS11-M系列10KV油浸式配电变压器YB预装式箱式变电站（欧式箱变）产品详细参数：◆产品介绍 Product introductionYB型箱式变电站又称欧式箱变，产品符合GB17467—1998《高低压预装式变电站》和IEC1330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性：由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。
同时，箱式变电站现场安装简单，供电迅速．设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改选都是十分重要的。
SCB11型干式变压器技术要求(10～0.4KV)
SCB11型干式变压器技术要求（10/0.4KV）
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。
本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。
一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件，并未对一切技
术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。
1.2 乙方应认真逐项确认下面技术参数响应表（见下表1），不允许乙方擅自更改技术参数要
求。
如有偏差，要求详细填写乙方技术参数偏离表（见附件一表2）。
表1 技术参数响应表。
变压器配置参数表
详细描述:产品特点◎该产品按专利技术生产。
具有“三低三高”的显著特点：A、专利技术：该产品是充分吸收国内外多家同类产品先进技术的基础上，进一步发展的新产品，并向国家知识产权局申请了实用新型专利和发明专利，产品具有当今二十一世纪的先进水平。
B、低耗损：产品空载损耗比最新国家标准CB/T10228-1997《干式电力变压器技术参数和要求》组I还要低30%以上。
C、低噪音：产品噪音水平比现行专业标准JB/T10088-1999《6-220KV级变压器声级》低10-15分贝以上，是环保好产品。
D、低局放：树脂混合料采用国外最先进的搅拌方法和真空薄膜脱气两种技术，使混合搅拌均匀和彻底排除了混合料内的气泡。
高低压线圈均在真空和压力下浇注，使树脂绝缘即具有全包封性，又具有层匝间浸性。
绕注体具有致密的固化结构。
产品仅有极低的局部放电量，可控制在5PC以下E、高机械强度：带填料的树脂使绕注体内的膨胀系数差异小，固化收缩率下，内应力小，固化物的硬度高，在高低压线圈的内外表面环氧树脂包封层内，放置有预制成型的补强材料，具有尤如钢筋混泥土一样结构，有致密结构的措施，因而机械强度还大于纯环氧树脂，能承受突发短路电动力作用而无损伤。
F、高电气强度：高低压线圈均在真空中浇注成全密封结构，有良好的绝缘性能和抗电弧性能以及防潮性能，能承受大气过电压、操作过电压、暂态过电压和长期工作电压的电气强度，工频耐压为加强型。
G、高耐热强度：高低压线圈均为薄层环氧树脂包封绝缘，且导热系数大，有良好的散热性能，绝缘耐热等级均为H级，平均温升允许升12.5K，极限温度可达到180℃，具有很高的耐热强度，使用寿命在20年以上，可达30年。
引用标准◎GB/T10228-1997◎GB6450-86◎IEC726(下982)◎(国际电工委员会标准)◎Bbl094.1-1996◎JB/T10088-1999技术规范A、容量范围：20-2500KVAB、电压等级：6KV、10KV、35KVC、调压方式：无激磁调压D、分配范围：±2×2.5%或±5%E、频率：50HZF、相数：3相或单相G、联接组标号：Y，yno或D，yu11H、阻抗电压：标准阻抗电压见技术参数表I、使用条件：环境温度不高于40℃，相对湿度可达100%，海拔不超过1000米，户内，换气量按变压器总损耗计算，不小于4m3/KW.min J、冷却方式：AN或AFK、防护等级：IP00或IP20(户内)、IP23L、绝缘耐热等级：H级绕组允许平均温升125KM、温度极限：180℃N、绝缘水平：额定电压工频耐压雷电冲击耐压6KV 25KV 60KV10KV 36KV 75KV20KV 50KV 125KV35KV 70KV 170KVO、温度测量及控制装置：数显三相低压绕组内部的近似温度，控制冷却风机。
SCB11 10kV干式变压器技术文件
SCB11干式变压器采购项目10kV干式变压器设备招标技术规范书1、概述1.1本技术文件规定了XXXXXXXXXXXXXX供配电项目中SCB11干式变压器的功能设计、结构、性能、安装和试验等方面的技术要求。
本次招标为XX台SCB11变压器。
变压器档次应同等或优于上海ABB变压器有限公司、广州西门子变压器有限公司、苏州施耐德变压器有限公司的产品，上海通用电气广电有限公司生产的变压器，不接受OEM贴牌方式生产的变压器产品。
1.2 本技术文件的技术要求、数据表及附件是所招标设备设计和制造的最低要求。
招标设备的设计、制造及试验应符合国家、国际行业标准和规范的最新版本中的有关规定。
1.3 投标人报价所选用的技术应先进可靠，并具有成功运行业绩。
且在工业化生产实践中证明是先进可靠的，能保证设备在长周期、满负荷条件下稳定运行。
1.4 遵循本技术文件说明的任一条款均不能认为可以解除投标人对所供货物应承担的责任。
当投标人认为招标人的招标文件有相互矛盾时，应尽快以书面形式通知招标人，以便及时澄清。
1.5 所有投标文件和中标后所提供的图纸资料必须采用中文编制。
设计图纸和文件采用的计量单位是国际通用标准计量单位。
1.6 投标人的供货应遵循本技术文件提出的要求，如有偏离应取得招标人的书面认可。
1.7 投标人如果没有以书面形式对本技术文件的条文提出异议，招标人可以认为投标人完全满足本技术文件的要求。
1.8 招标人对上述图纸和资料的认可，不能解除投标人应满足招标人订货单中所要求的责任。
1.9 投标人应遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、规范、并在报价文件中列出主要技术标准规范一览表。
1.10 指定品牌制造商应具有设计、制造许可证。
1.11 招标人如发现投标人所提供的设备和材料低于合同规定的标准时，有权要求投标人进行更换，费用由投标人自负。
1.12 招标人有权在招标过程中因设计等原因对参数做局部的修改和调整。
干式变压器型号大全
干式变压器型号大全干式变压器是一种在绝缘材料中填充干燥的绝缘气体，用于绝缘和冷却的变压器。
它具有防火、环保、维护方便等优点，因此在各种场合得到广泛应用。
下面我们将介绍一些常见的干式变压器型号，以便大家更好地了解和选择适合自己需求的产品。
1. SC (B) 10型。
SC (B) 10型干式变压器是一种全封闭、整体浇铸的变压器，具有良好的防潮、防尘、防火性能。
它采用高品质的绝缘材料，具有较高的绝缘强度和热稳定性，适用于高湿度、高腐蚀性、易燃易爆场所的使用。
2. SC (B) 11型。
SC (B) 11型干式变压器是一种新型的环保型变压器，采用无毒、无味、无腐蚀的绝缘材料，具有良好的环保性能。
它采用先进的工艺和技术，具有高效、节能、低噪音等特点，适用于城市、机场、医院等对环境要求较高的场所。
3. SC (B) H15型。
SC (B) H15型干式变压器是一种适用于石油、化工、船舶等特殊场所的变压器，具有防爆、防腐蚀、防潮等特点。
它采用特殊的防爆材料和工艺，能够在恶劣环境下稳定运行，保证设备和人员的安全。
4. SC (B) 12型。
SC (B) 12型干式变压器是一种适用于风电、光伏等新能源领域的变压器，具有高温、高湿、高海拔等特点。
它采用高温绝缘材料和特殊的冷却系统，能够在极端环境下稳定运行，保证新能源设备的正常运转。
5. SC (B) 13型。
SC (B) 13型干式变压器是一种适用于城市配电网的变压器，具有小体积、轻重量、低损耗等特点。
它采用先进的设计和制造工艺，能够有效提高配电系统的安全性和可靠性，满足城市用电需求的不断增长。
以上就是一些常见的干式变压器型号，希望对大家有所帮助。
选择合适的干式变压器对于保障设备安全、提高能源利用效率非常重要，希望大家在选购时能够根据自己的实际需求进行综合考虑，选择最适合的产品。
10KV干式变压器全参数表
15
噪音水平(dB)
45
二
其它技术要求
1
轨距（mm） （纵向×横向）
550*550
2
运输重（T）
0.95
3
总重（T）
0.83
4
变压器壳体外形尺寸（mm）长、宽、高
1500*1200*1300
序号
名 称
卖方保证值
一
变压器基本技术参数
1
型式及型号
SC10-125/10/0.4kV
2
额定容量(MVA)
125
/
15
噪音水平(dB)
42
二
其它技术要求
1
轨距（mm） （纵向×横向）
550×550
2
运输重（T）
0.45
3
总重（T）
0.35
4
变压器壳体外形尺寸（mm）长、宽、高
1100*1000*1140
序号
名 称
卖方提供值
一
变压器基本技术参数
1
型式及型号
SC10-30/10/0.4kV
2
额定容量(MVA)
30

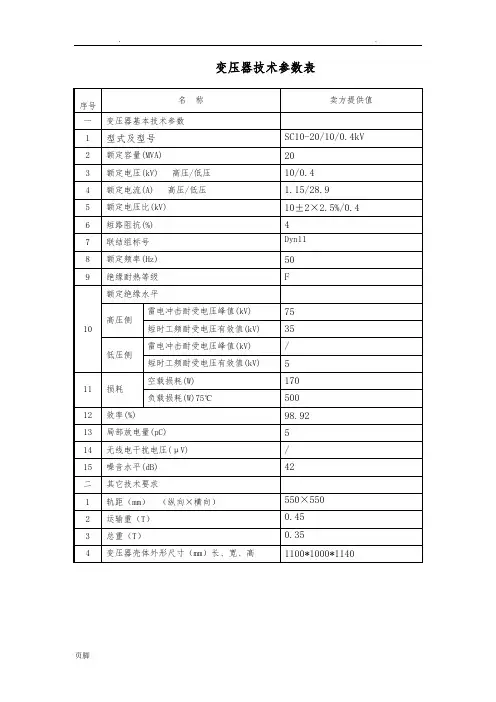

变压器技术参数表
序号
名 称
卖方提供值
一
变压器基本技术参数
1
型式及型号
SC10-20/10/0.4kV
2
额定容量(MVA)
20
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
1.15/28.9
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
SCB11型干式变压器技术要求
SCB11型干式变压器技术要求（10/0.4KV）
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。
本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。
一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件，并未对一切技
术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。
1.2 乙方应认真逐项确认下面技术参数响应表（见下表1），不允许乙方擅自更改技术参数要
求。
如有偏差，要求详细填写乙方技术参数偏离表（见附件一表2）。
表1 技术参数响应表。
10KV干式变压器全参数表
名称
卖方提供值
一
变压器基本技术参数
1
型式及型号
SCB10-500/10/0.4kV
2
额定容量(MVA)
500
3
额定电压(kV)高压/低压
10/0.4
4
额定电流(A)高压/低压
28.87/721.7
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
3
总重（T）
1.08
4
变压器壳体外形尺寸（mm）长、宽、高
1600*1250*1480
序号
名称
卖方提供值
一
变压器基本技术参数
1
型式及型号
SCB10-250/10/0.4kV
2
额定容量(MVA)
250
3
额定电压(kV)高压/低压
10/0.4
4
额定电流(A)高压/低压
14.4/361
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平
高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
720
负载损耗(W)75℃
1000kva干式变压器参数
1000kva干式变压器参数一、概述1000kva干式变压器是一种常用的配电设备，主要用于提供稳定、可靠的电力输出，满足各种工业和商业应用的需求。
本节将详细介绍1000kva干式变压器的参数，包括型号、冷却方式、绝缘类型、频率、额定容量、电压比等。
二、型号与冷却方式1000kva干式变压器的常见型号包括SC(B)10、SC(B)11等。
其冷却方式通常为空气自冷或风冷。
风冷比空气自冷更高效，但成本也更高。
因此，在实际应用中，应根据具体需求和预算来选择合适的冷却方式。
三、绝缘类型与使用环境1000kva干式变压器通常采用干式绝缘系统，具有较高的电气强度和耐热性能。
在高温、高湿度、高海拔等恶劣环境下，干式变压器也能保持良好的性能。
同时，应注意避免在超过额定温度或过载情况下使用干式变压器，以免影响其使用寿命。
四、频率与电压比1000kva干式变压器通常用于交流电系统，其频率为50Hz或60Hz。
电压比（变比）通常根据用户需求和电网标准进行设计。
一般来说，1000kva干式变压器可提供23kV或25kV的输入电压，以及11kV或10.5kV的输出电压。
五、其他参数除了上述主要参数外，1000kva干式变压器还有其他一些重要参数，如空载电流、负载电流、温升等。
这些参数反映了变压器的性能和可靠性，应在实际使用中加以关注。
六、功率因素与谐波抑制1000kva干式变压器通常采用无功功率补偿技术来提高功率因素，降低线路损耗。
同时，采用滤波器可以抑制谐波，提高电网质量。
七、容量与使用寿命1000kva干式变压器的额定容量表示其可以长时间承载的最大功率。
一般来说，干式变压器的使用寿命为20年左右，具体取决于使用环境和保养情况。
在达到使用寿命后，建议进行更换，以确保安全可靠运行。
八、安全与维护使用1000kva干式变压器时，应注意防火、防触电等安全事项。
定期检查变压器的运行状况，及时发现并处理异常情况。
对于绝缘材料、密封状况等关键部位，应定期维护和更换，以保证干式变压器的性能和寿命。
SCB11干变设备技术性能描述
设备/技术性能描述的详细描述1使用条件1．环境温度-20度—+40度2．最高年平均气温20度3．最热月平均气温30度4．海拔高度不大于1000米5．冷却方式AN/AF6．相对湿度不大于93%，线圈表面不应出现水滴7．电源电压波形近似于正弦波8．污秽等级II级9．安装场所户内（无火灾、爆炸、剧烈震动，地面倾斜角小于5度的场所。
）2技术要求2.1设备的主要参数（按系列，详见附表1）2.1.1变压器名称:SCB11型干式配电变压器。
2.1.2型号:全系列.2.1.3相数:三相。
2.1.4内绝缘水平:变压器的每一绕组及中性点端子的内绝缘水平和试验电压见表1。
表1SCB型F级及以上。
2.1.6保护等级(带外壳时):IP20。
2.1.7套管:(1)套管的额定电压：与变压器的额定电压相适应。
(2)套管的额定电流:与变压器的最大负载能力相一致。
(3)套管的爬电比距:与变压器的使用条件相适应。
2.2性能要求2.2.1温升限值:变压器在连续额定容量稳态下的正常温升限值如下:绕组最高温升:按国家标准，详见表2。
表2邻的材料受到损害的温度。
2.2.2损耗:（详见附表1）2.2.3空载电流:（详见附表1）2.2.4允许偏差:满足国家标准GB1094.1对偏差的要求。
2.2.4.2短路阻抗偏差:按国家标准2.2.4.3空载电流偏差:按国家标准2.2.5负载能力:我方提供的产品在应急情况下,允许的最大短时过载时间符合表3的规定。
表3绕组电阻的不平衡率相电阻不大于4%,线电阻不大于2%。
2.2.7变压器的噪声水平:（城市区域环境噪声标准，详见附表1）。
2.2.8包封绕组干式电力变压器的局部放电量:中性点直接接地的变压器在1.3倍最高相电压(中性点非直接接地的变压器应在1.3倍最高线电压)下3min,高压线端测得的视在放电量不超过10pC。
2.2.9变压器承受短路的能力:2.2.9.1变压器承受短路的耐热能力:变压器运行在任何分接位置上,能持续承受2s时间的外部短路耐热能力的电流,并且其绕组温度不超过250℃(铜)或国家标准。
