办公楼电气设计范文
办公楼电气设计范文随着科技的发展，办公楼已成为现代城市的标志性建筑之一、为了保证办公楼的正常运行，电气设计是不可或缺的一环。
本文将详细介绍办公楼电气设计的一些关键要点和步骤。
1.办公楼电气负载计算：首先需要对办公楼的电气负载进行计算，包括照明、插座、空调、电梯等各项设备的电力需求量。
根据办公楼的布局和使用情况，合理分配电力负荷，确保每个房间和区域都能够得到足够的电力供应。
2.主配电系统设计：主配电系统是整个办公楼电气系统的核心，负责将电力供应到各个楼层和区域。
主配电系统应包括变压器、开关柜、电缆和保护设备等组成部分。
根据办公楼的规模和需求，合理设计主配电系统的容量和布局，确保电力供应的可靠性和安全性。
3.照明系统设计：办公楼的照明系统是电气设计中的重要组成部分。
合理设计照明布局和灯具选择，能够提供充足的照明亮度并节约能源。
此外，可以考虑使用无线智能照明系统，通过灯光感应和自动调光功能，实现节能和舒适的照明环境。
4.插座电路设计：办公楼需要为员工和设备提供充足的插座电力供应。
根据不同区域和需求，合理设计插座位置和数量，并确保插座电路的安全可靠。
此外，可以考虑为办公桌和会议室等特定区域提供多功能插座，以满足员工各种电器设备的充电和供电需求。
5.通信和网络系统设计：办公楼的通信和网络系统是现代办公环境中必不可少的一部分。
合理设计布线和接头位置，确保通信和网络设备的正常运行。
还可以考虑使用无线网络技术，提供更便捷和灵活的网络连接。
6.火灾报警和安全照明系统设计：办公楼的火灾报警和安全照明系统是保障员工安全的重要设备。
合理设计火灾报警器和应急照明的位置和布局，确保在火灾等紧急情况下，员工可以及时得到警示和疏散指引，保障安全。
7.地面电气设计：地面电气设计包括路灯、停车场照明等项目。
对于办公楼，地面电气设计也是电气系统不可忽视的一部分。
根据办公楼周边环境和需求，合理设计路灯和停车场照明，提供安全和舒适的室外环境。
办公楼电气设计要点
7。
3 建筑电气7。
3。
1 办公建筑负荷等级应符合下列规定:1 一类办公建筑和建筑高度超过50m的高层办公建筑的重要设备及部位按一级负荷供电;2 二类办公建筑和高度不超过50m的高层办公建筑以及部、省级行政办公建筑的重要设备和部位按二级负荷供电;3 三类办公建筑和除一、二级负荷以外的用电设备及部位均按三级负荷供电。
7。
3。
2 办公建筑的电源进线处应设置明显切断装置和计费装置。
用电量较大时应设置变配电所。
7.3。
3 办公建筑电气管线应暗敷，管材及线槽应采用非燃烧材料。
7。
3。
4 办公建筑的照度标准应符合现行国家标准《建筑照明设计标准》GB 50034的规定，并符合表7。
3.4办公建筑照明标准值。
表7.3.4 办公建筑照明标准值7。
3。
5 办公建筑的照明应采用高效、节能的荧光灯及节能型光源，灯具应选用无眩光的灯具。
7.3.6 办公建筑配电回路应将照明回路和插座回路分开，插座回路应有防漏电保护措施。
7.3.7 办公建筑的防雷分类应符合下列规定：1二类防雷建筑物：1）一类办公建筑;2）预计雷击次数大于O。
3次／a的二类办公建筑。
2 三类防雷建筑物：1）预计雷击次数大于或等于0.012次／a，且小于0。
06次／a的二类办公建筑；2）预计雷击次数大于或等于0.06次／a，且小于或等于0。
3次／a的三类办公建筑.7。
3。
8 办公建筑应有总等电位联结。
接地装置采用联合接地体时，接地电阻值应按设备要求的最小值确定。
7.3。
9 公寓式办公楼和酒店式办公楼内的卫生间应设局部等电位联结。
7。
3。
10 办公建筑的火灾自动报警、自动灭火、火灾事故照明、疏散指示标志、消防用电设备等电源与回路和消防控制室的设计应符合现行国家有关防火规范的规定。
7。
4 建筑智能化7.4。
1 办公建筑智能化设计应符合现行国家标准《智能建筑设计标准》GB／T 50314的规定。
7.4。
2 办公建筑应设有信息通信网络系统,实现办公自动化功能.7。
4.3 信息通信网络系统的布线应采用综合布线系统，满足语音、数据、图像等信息传输要求.7。
办公电气设计要点
现代办公空间中的机电设计问题：1、给排水设计：只有当茶水间中设置洗手盆时才会有给排水设计项目；有些办公楼租给小业主时，不允许小业主（租户）在地板上开设下水的排水孔，这时可采用上排式排水方式，即在洗手盆下方设置一个排水的蓄水小池，然后用一个小型潜水泵抽至天花排至该楼层的排水点。
并设计水位（即液面）自动控制排水系统。
2、电气照明：一般办公室的电气用电负荷为50-70W/平方米；一台台式电脑的用电量为100-120W；复印机的用电量为1000左右；茶水房内微波炉的用电量为1500W左右；电脑机房主机房用电量约为3000W左右（1000平方米办公室面积时）；照明一般采用筒灯和日光灯灯盘两种，筒灯主要用在重点部位，办公空间一般采用日光灯灯盘。
一个筒灯的服务范围面积为2.5平方米左右；一个3*40W日光灯灯盘的服务面积约为10平方米左右。
灯光一般采用暖色光。
电气插座从安全角度讲宜采用带保护门的10A三孔插座（二孔插座因无接地线不太安全）。
一般电气插座的安装高度为300mm；插座位应与家具安装位错开；在固定家具位的墙装插座高度一般为1000mm左右；电气插座数量配置：员工位；每位一个；部门经理位：每位二个；总经理办公室：三至四个；茶水间：三至四个；并在每个区域内要设置必要的清洁插座；在电气系统设计时，要注意复印机、茶水间、机房等位置的用电设备要单设供电回路，以免电干扰。
机房内供电要设置不间断电源，对弱电设备要设置安全的保护接地系统。
3、弱电系统：在现代办公空间中，对电话、电脑、电视等弱电工程的设计要求也越来越高。
弱电设计的一般配置：总经理办公室：一个内线电话出线口、一个长途直拨电话出线口、一个传真机出线口、一个电脑出线口、一个打印机出线口；部门经理办公室：一至二个电话出线口、一个电脑出线口；员工位：一个电话出线口和一个电脑出线口；会议室：要配有电视、电话、电脑出线口，有的会议室还会设置电动屏幕、投影仪等；前台：会设置一个总机交换接线口、设置直线和分机电话出线口、电脑出线口；接待区的会客区也会设置一个内线电话出线口供客人使用。
办公楼电气设计
办公楼电气设计1. 背景介绍办公楼电气设计是指在办公楼建筑中，对电力系统和电气设备进行规划和设计的过程。
电气设计的目标是为了提供安全、可靠、高效的电力供应，满足办公楼内各种电气设备的需求。
2. 办公楼电气设计包括的内容办公楼电气设计包括以下几个主要方面：2.1 电力系统设计电力系统设计是指根据办公楼的用电需求，对供电系统进行规划和设计。
主要包括以下几个方面：•输入电源的选择：根据办公楼的需要，选择合适的电源方式，包括市电供电、发电机组供电、太阳能供电等。
•配电系统设计：设计合理的电流、电压等参数，制定合理的配电方案，确保电力能够稳定、均匀地供应给办公楼内各个区域和设备。
•动力系统设计：根据办公楼内各种设备的需求，合理设计动力线路和插座分布，确保电力能够满足设备的供电需求。
2.2 照明系统设计照明系统设计是指根据办公楼的照明需求，设计高效、节能的照明方案。
主要包括以下几个方面：•照明范围和亮度设计：根据办公楼内不同区域的功能需求，确定各个区域的照明范围和亮度要求，合理选择照明设备的位置和数量。
•照明控制设计：设计合理的照明控制系统，包括手动控制和自动控制，以便节约能源并灵活满足不同使用情况下的照明需求。
•照明设备选择：选择符合照明需求、能够节约能源的高效照明设备，如LED灯具等。
2.3 弱电系统设计弱电系统设计是指根据办公楼的通信、网络和安全需求，设计合理的弱电系统。
主要包括以下几个方面：•通信系统设计：设计合理的电话、传真、广播等通信设备的布局和连接方式，确保办公楼内的通信系统能够正常工作。
•网络系统设计：根据办公楼内的网络需求，设计高效、稳定的网络系统，确保办公楼内的计算机、服务器等设备能够正常连接和通信。
•安全系统设计：设计合理的安全系统，包括门禁系统、监控系统等，确保办公楼内的安全。
3. 办公楼电气设计的考虑因素在办公楼电气设计过程中，需要考虑以下几个因素：3.1 安全性办公楼电气设计的首要考虑因素是安全性。

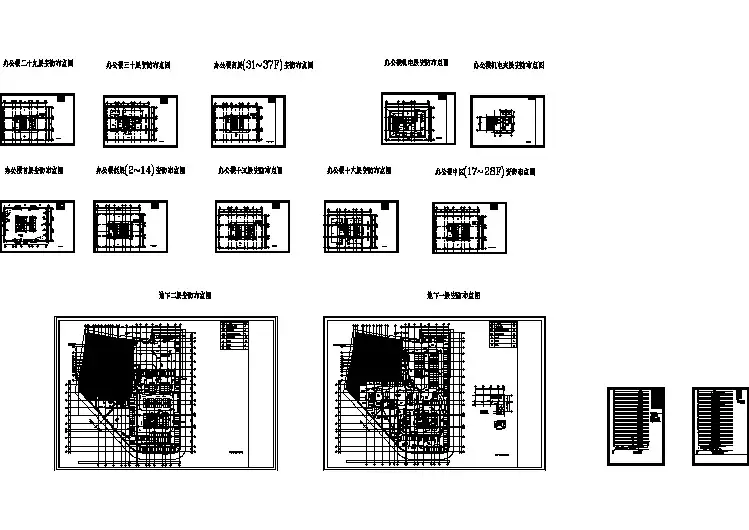

办公楼设计_某市高层办公楼安防布置电气设计图
超高层办公楼的电气设计
建筑科技95超高层办公楼的电气设计徐爱军，殷皓健（中国联合工程有限公司，浙江 杭州 310052）摘要：随着城市的发展、土地资源是越来越宝贵，建筑业寻求向空中发展，超高层建筑越来越多，本文就本人在超高层办公楼电气设计的一些设计要点和体会做一个阐述和探讨。
关键词：超高层；供电半径；电气；照明；质量；设计1 超高层建筑的供电方式 超高层建筑的供电方式从以下几个方面考虑：（1）电压等级：超高层的引入电压的电压等级应结合建筑高度和建筑面积、上位供电部门的供电情况综合考虑。
一般都采用中压进线，电压等级有35kV，20kV，10kV 三中模式，对于特大型超高层建筑群可以采用110kV 供电。
主要是根据建筑所在区域的中压电网和总的负荷容量确定电压等级。
本人设计的二栋超高层办公楼一栋采用20kV 供电，一栋采用10kV 供电。
（2）变电所的设置位置：在考虑变压器设置位置时需重点考虑供电半径和垂直搬运通道。
建筑高度在150m 以下时变电所一般设置在地下室，但不设置在地下室的最底层，尽量靠近垂直竖井的附近；建筑高度在150m-200m 之间时，需要做使用功能和建设成本综合比较，是否在地上上部设计分变电所。
当建筑高度大于200m 时在地上上部裙房、避难层、设备层、屋顶等处设置分变电所。
在建筑上部设置变电所时要考虑几个主要问题：（1）搬运通道问题，高度较高的变电所设备基本利用垂直电梯搬运，电气专业要和土建专业协调轿箱的尺寸，控制变压器容量大小，变压器容量宜控制在1250kVA 及以下。
（2）变电所所在的避难层层高问题：屋内配电装置距顶板的距离不宜小于 1.0m,当有梁时, 距梁底不宜小于0.8m。
建议房间最低净高（梁底/楼板底）：3.4（4.4m）（如当地供电部门有要求时应满足要求），避难层的变电所进出线建议采用上进上出。
（3）防水、减震和防噪问题：变电所不应设置在厕所、浴室、厨房火其它经常有水并可能漏水场所的正下方，当变电所的直接上、下层及贴邻处设置病房、客房、办公室、智能化系统机房时，应采取屏蔽、降噪等措施。
某地区办公楼电气设计方案施工图（共11张）
办公楼电气工程施工组织设计
办公楼电气工程施工组织设计一、施工组织设计的目的和依据办公楼电气工程施工组织设计的主要目的是合理安排施工的组织结构、工作流程和施工方法，确保施工进度的顺利进行，保证电气工程的质量和安全。
施工组织设计应当符合相关的法律法规和技术标准，并充分考虑工期、安全、质量和成本等因素。
二、施工组织设计的内容2.1 组织结构设计施工组织结构是指在施工期间，根据不同的职责和任务，合理划分各个施工单位的管理和协调机构。
办公楼电气工程施工组织结构应当包括项目经理、技术负责人、安全负责人、质量负责人和施工人员等。
各个职责岗位之间应当明确职责和权限，并建立有效的沟通机制。
2.2 工作流程设计工作流程设计是指根据施工过程的不同阶段，详细规划和安排各个工作环节和任务的先后顺序。
办公楼电气工程施工工作流程应当包括施工准备、设备安装、线路铺设、试运行和验收等环节。
在设计工作流程时，要充分考虑各个工作环节之间的协调配合，以及可能存在的交叉作业和安全风险。
2.3 施工方法设计施工方法设计是指根据具体的施工任务和条件，选择合适的施工方法和工艺。
办公楼电气工程施工方法设计应当考虑到施工的安全性、经济性和施工周期等因素。
在设计过程中，应当充分考虑电气设备的特点和使用要求，合理安排工作流程，确保施工质量和工期的要求。
三、施工组织设计的基本要求办公楼电气工程施工组织设计应当满足以下基本要求：3.1 安全施工组织设计应当充分考虑施工过程中的安全风险，并采取相应的安全防护措施。
施工单位应当制定安全管理制度，对施工人员进行安全教育培训，确保施工过程中没有发生安全事故。
3.2 质量施工组织设计应当保证电气工程的质量。
施工单位应当建立质量管理体系，对施工过程进行监控和检测，及时发现和纠正质量问题，并确保按照相关技术规范和标准进行施工。
3.3 进度施工组织设计应当合理安排工作流程，确保施工进度的顺利进行。
施工单位应当建立进度管理制度，对施工过程进行监控和分析，及时调整施工计划，确保按照合同约定的工期完成施工。
银行办公大楼电气设计若干问题及解决方案
银行办公大楼电气设计若干问题及解决方案在当前的工程结构设计中，经常出现空心楼盖板的情况，在这种情况下，不适应利用一般的电气管线的施工方式，银行办公楼是作为重要的金融机构进行使用的，因此其网络数据机房所要求的电源质量很好，在办公楼中，需要对各层进行安全的供电，可以确保银行办公楼的用电安全。
本文以银行办公楼的电气设计作为研究的对象，对电气设计存在的不足进行分析，并提出解决的方案。
标签：空心楼盖板板;电气管线;网络数据机房;电气竖井;母线槽1 引言我国社会经济的不断发展，工程建设的数量也在不断的增多，新型技术的应用也在不断地增加，这就使得工程设计的难度增加，这就要求电气设计人员需要掌握最新的技术和知识，增强自身的能力。
本文对银行办公楼的电气设计存在的问题进行分析，并提出解决方案，本案例具有典型性，可以为同类型的电气设计提供一些借鉴和参考。
2 工程概述本次工程為银行办公楼的电气设计，办公楼一共有29层，包括2层地下，建筑总面积为65678平方米。
在电气设备方面：一层设有高压环网室;5层设有高低压配电室和智能化的机房;13层设有有限电视机房。
工程已经顺利竣工。
3 银行办公大楼电气设计存在的问题及解决方案3.1 空心楼盖板电气管线预埋施工空心楼盖设计是最近几年在高层建筑楼中比较常见的一种设计方式，这也是模块化建筑发展的趋势。
空心楼盖板也称之为现浇钢筋砼空心楼板。
空心楼盖的组成有钢筋、砼、芯膜等，作为突出的特点是在芯膜里进行填充的材料属于轻质材料。
因为空心楼盖中间是空的上边和下面的芯膜的厚度为7毫米，这就不能够实施电气的埋管，使得在电气埋管方面存在一定的困难。
针对于此问题，其改善的方式为：电气管线需要在楼盖和楼盖中间按的肋梁敷设，并一直延伸到配电箱的位置。
如果电气管截面的面积大于DN25的时候，需要把电缆按照线槽的方向进行敷设，一直布置到各个电气配电箱。
3.2 网络数据机房电源网络数据机房是网络数据的重要组成部分，因而需要确保机房是安全可靠的，这就需要在电气设计中，合理的安排机房的位置、荷载、低压供电等，这是为了确保机房电气的安全性，在本次的银行办公大楼中，总行的数据中心就就是网络机房，其作用是将银行的网络数据进行存储，这就需要比较高的供电要求，等级设定为以及，同时依照于甲方所提出的要求，本次电气设计中机房的电源利用的是双电源进行自动的转换，双回路主备的电源都是引自低压低侧的应急母线，同时期要求供给的变压器则是两台不同的。
某七层办公楼电气设计方案施工图
办公楼强电、弱电电气设计全套cad施工图
办公楼电气设计
图1 浅谈办公楼电气设计摘要：随着科技进步，现代建筑中电气系统在整个建筑物中的重要性越来越明显,办公楼的电气设计除了要满足正常工作需要外，还要本着安全节能的原则为相关人员提供一个安全、方便和舒适的工作环境。
本文将围绕“人性化、智能化、节能”的理念，从供电系统、电气照明、智能化系统、综合布线等方面对办公楼电气设计进行探讨。
关键词：供电系统 电气照明 智能化系统 综合布线随着时代的进步科技的发展，现代办公楼逐渐向着智能化发展，即主要由建筑自动化系统（BAS ）、办公自动化系统（OAS ）、信息通信系统（CAS ）三个系统组成，并利用计算机网络技术、通信技术将此三个系统进行系统集成。
故此现代办公楼电气技术是以电能、电子、电器设备及电气技术为手段来创造、维持和改善人们工作环境的电、光、声、冷和暖环境的一门跨学科的综合性的技术科学。
现代办公楼的电气设计不再只满足于简单的照明和动力，而是正在走向人性化、智能化，怎么样才能使建筑物更安全可靠，最大化的发挥使用价值乃至于更能最大限度的节能，是现在电气设计中重点考虑的问题。
本文将从供电系统、电气照明、智能化系统、综合布线方面针对现代办公楼电气设计中涉及到的人性化、智能化、节能问题进行探讨分析。
（办公楼电气设计内容如图1所示）11.1（1）保证供电的可靠性根据现代建筑得特点应根据负荷的性质和大小、外部电源情况、负载与电源之间的距离，确定电源的回路数。
应对负载进行合理分析划分级别，以便正确的设计供配电系统。
除了具有外部电网可靠电源外还应备有应急电源，主要保证消防和事故照明供电。
根据负载情况确定两回路电源还是一用一备。
（2）满足电源的质量要求稳定的电源质量是用电设备正常工作的根本保证，电源电压的波动、波形的畸变，多次谐波的产生都会对现代办公楼的用电设备性能造成影响，对计算机及其网络系统产生干扰，导致降低使用寿命，使控制过程中断或造成中断。
所以应采取措施减少电压损失，防止电压偏移，抑制高次谐波。
某五层办公楼建筑电气设计方案图
某三层办公楼配电间电气设计施工图
办公楼 电气工程改造方案
办公楼电气工程改造方案一、背景与意义随着社会经济的不断发展，城市建设日新月异，各类建筑物也日益增多。
而办公楼作为城市中重要的组成部分，承载了大量企业和机构的办公活动，对其电气设备的要求也愈发严格。
然而，许多老旧办公楼的电气设备设施已经逐渐老化，不仅影响到了办公楼的正常使用，也存在一定的安全隐患。
因此，对办公楼的电气工程进行改造已经成为刻不容缓的任务。
本文旨在对办公楼电气工程改造方案进行设计与探讨，为办公楼的电气设备改造提供一定的指导和借鉴。
二、现状分析1. 办公楼存在的问题目前一些老旧的办公楼电气设备普遍存在以下问题：（1）设备老化严重，导致故障频发，影响了办公楼的管理和使用。
（2）设备技术水平低，不能满足现代化办公的需求，无法支持高效的办公活动。
（3）电气线路负荷过大，容易导致线路过载，存在一定的用电安全风险。
（4）存在一些电气隐患，如漏电、短路等，需要及时排除。
2. 改造的必要性基于以上问题，对办公楼的电气设备进行改造具有以下必要性：（1）提升设备的安全性能，降低故障率，保障办公楼的正常使用。
（2）提高设备的稳定性和可靠性，满足现代办公活动的需求。
（3）优化电气线路设置，减少线路负荷，提高用电安全性。
（4）及时排查和处理电气隐患，确保办公楼的用电环境安全。
三、改造方案设计1. 设备更新与升级对办公楼的电气设备进行更新和升级是重要的一环。
首先需要对老旧的设备进行全面评估，确定哪些设备需要更换，哪些设备可以继续使用。
在更换设备时，应优先选择符合国家标准的、性能可靠的设备，确保设备的安全性和稳定性。
同时，办公楼还可以考虑引入一些智能化的电气设备，如智能开关、智能配电箱等，提高设备的智能化程度，减少人为操作对设备的影响，提高设备的可靠性。
2. 线路规划和优化对电气线路的规划和优化也是电气工程改造的重要一环。
首先，应对现有电气线路进行全面检查，确定哪些线路需要更换，哪些线路可以继续使用。
对于老化严重的线路，应及时更换，以降低线路故障率和用电安全风险。
某636㎡二层办公楼电气设计方案施工图
某地四层框架办公楼电气设计施工图纸
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈办公楼电气设计摘要：随着科技进步，现代建筑中电气系统在整个建筑物中的重要性越来越明显,办公楼的电气设计除了要满足正常工作需要外，还要本着安全节能的原则为相关人员提供一个安全、方便和舒适的工作环境。
本文将围绕“人性化、智能化、节能”的理念，从供电系统、电气照明、智能化系统、综合布线等方面对办公楼电气设计进行探讨。
关键词：供电系统电气照明智能化系统综合布线随着时代的进步科技的发展，现代办公楼逐渐向着智能化发展，即主要由建筑自动化系统（BAS）、办公自动化系统（OAS）、信息通信系统（CAS）三个系统组成，并利用计算机网络技术、通信技术将此三个系统进行系统集成。
故此现代办公楼电气技术是以电能、电子、电器设备及电气技术为手段来创造、维持和改善人们工作环境的电、光、声、冷和暖环境的一门跨学科的综合性的技术科学。
现代办公楼的电气设计不再只满足于简单的照明和动力，而是正在走向人性化、智能化，怎么样才能使建筑物更安全可靠，最大化的发挥使用价值乃至于更能最大限度的节能，是现在电气设计中重点考虑的问题。
本文将从供电系统、电气照明、智能化系统、综合布线方面针对现代办公楼电气设计中涉及到的人性化、智能化、节能问题进行探讨分析。
（办公楼电气设计内容如图1所示）图11供电系统1.1供电方式1.1.1现代办公楼对供电的要求（1）保证供电的可靠性根据现代建筑得特点应根据负荷的性质和大小、外部电源情况、负载与电源之间的距离，确定电源的回路数。
应对负载进行合理分析划分级别，以便正确的设计供配电系统。
除了具有外部电网可靠电源外还应备有应急电源，主要保证消防和事故照明供电。
根据负载情况确定两回路电源还是一用一备。
（2）满足电源的质量要求稳定的电源质量是用电设备正常工作的根本保证，电源电压的波动、波形的畸变，多次谐波的产生都会对现代办公楼的用电设备性能造成影响，对计算机及其网络系统产生干扰，导致降低使用寿命，使控制过程中断或造成中断。
所以应采取措施减少电压损失，防止电压偏移，抑制高次谐波。
（3）减少电能损耗1.1.2供电方案（1）两路高压电源，正常时一用一备，即当正常工作电源事故停电时，另一路备用电源自动投入（两路电源可以互为备用）。
此方案可以减少中间母线联络柜，对节省基建投资和减少高压配电室建筑面积均有利。
（2）两路电源同时工作，当其中一路故障时，由母线联络开关对故障线路供电，此方案增加母线联络柜和电压互感器柜，于是变电所面积增加了。
（3）我国目前最常用的主接线方式为两路10KV独立电源供电，变压器低压侧采取单母线分段的方式。
两路电源互为备用方式，若供电线路和变压器均按100％备用选择设备条件下，供电可靠性较高，但会出现电费过高问题，而从节能角度由于正常运行时线路和变压器损耗均较低也是有利的，但要增加一些初期投资。
1.2负荷计算1.2.1用电负荷分类（1）保安型负荷保证大楼人身安全及智能化设备安全、可靠运行的负荷。
有消防电梯、消防水泵、正压送风机、排烟风机、应急照明、消防控制系统、BA系统及其他一些智能系统。
（2）保障型负荷保障大楼运行的基本设备负荷。
有工作区照明、插座、生活水泵、电梯等。
（3）一般负荷除上述负荷外如：一般电力、照明、空调设备、冷水机组、锅炉等。
1.2.2负荷等级划分1.2.3负荷计算负荷的计算方法有需要系数法、负荷密度发、单位指标法等。
由于需要系数法比较比较便利，因而广泛使用，低压母线上的负荷计算多采用需要系数法。
计算电流: js k P I = 用电设备组计算负荷： e n P k P= Q Ptg φ=22Q P S +=配电干线计算负荷 ∑=P k P t c1 ∑=Q k Q t c 222c c c Q P S += 3380cjs S I =式中 t k ------------------同时系数n k ------------------需要系数Q-------------------用电设备组无功功率（kvar ）P--------------------用电设备组有功功率（kW ）1.2.4在设计时往往考虑各方面的不利因素，防止将来用电不够，目前国内许多建筑的变压器实际运行负载率较低，造成设备投资的浪费。
1.2.5现代建筑办公区的用电设备主要为电脑、传真机、复印机等，用电负荷密度根据等级而定（1）甲级容量按60VA/m 2，插座按20个/m 2。
（2）乙级容量按40VA/m 2，插座按15个/m 2。
（3）丙级容量按30VA/m 2，插座按10个/m 2。
1.3配电网络低压配电网络，是指从终端降压变电所的低压侧到用户内部低压设备的电力线路，其电压一般为380/220V 。
1.3.1配电系统的电压等级一般不超过两级。
为便于维修，多层建筑宜分层设置配电箱，每 套房间宜有独立的电源开关。
单相用电设备应适当配置，力求达到三相负荷平衡。
1.3.2用电质量要求。
低压配电线路应当满足用户用电质量的要求。
电能质量主要是指电压和频率两个指标。
电压质量是看加在用电设备端的网络实际电压与该设备的额定电压之间的差值，差值越大，说明电压质量越差，对用电设备的危害也越大。
电压质量除了与电源有关以外，还与动力、照明线路的合理设计关系很大，在设计线路时，必须考虑线路的电压损失。
一般情况下，低压供电半径不宜超过250m。
电能质量的频率指标我国规定工频为50Hz，是由电力系统保证的。
它与照明、动力线路本身无关，但超过了规定值，将影响用电设备的正常工作。
1.3.3考虑发展。
从工程角度看，低压配电线路应当力求接线简单、操作方便、安全，具有一定的灵活性，并能适应用电负荷发展的需要。
其它要求。
操作、维护方便。
尽量节省有色金属的消耗量，同时，配电系统的电能损耗尽可能小，运行费用尽可能低。
1.3.4接线形式配电网络主要有三种接线形式，即放射式、树干式和混合式（1）放射式放射式接线方式中各负荷独立受电，发生故障时互不影响，供电可靠性较高。
但由于放射式接线占用的低压干线较多，有色金属消耗也较多，致使投资费用相应增加。
因此放射式一般用于容量大、负荷集中或重要的用电设备。
（2）树干式树干式供电线路与放射式比较，具有结构简单、投资费用和有色金属较省的优点，但在供电可靠性方面不如放射式。
因此树干式供电线路多用于一般负荷。
（3）混合式放射式与树干式的混合供电线路称为混合式，这种接线方式可以根据负荷的布置、容量、线路走向等综合1.4节能1.4.1 变压器设备的选择变压器设备的选择，重点考虑减少变压器的有功功率损耗。
变压器应选用节能型的，如S9、SL9及SC8等型号的油浸变压器或干式变压器，它们都是采用优质冷轧取向矽钢片，由于“取向”处理，使矽钢片的磁场方向接近一致，以减少铁芯的涡流损耗；450倾斜接缝结构，使接缝密合性好，以减少漏磁损耗。
为减小变压器损耗，当容量大而需要选用多台变压器时，在合理分配负荷的情况下，尽可能减少变压器的台数，选用大容量的变压器。
例如需要装机容量为2000kVA，可选2台1000kVA，而不选4台500kVA，因为选用前者可节能。
在变压器设备选择中。
能掌握好上述二点要求。
即满足了节约能源、经济合理的原则。
1.4.2导线截面的合理确定线路上的电流是不能改变的，要减少线路损耗，只有减小线路电阻。
线路电阻与电导成正比，与线路截面成反比，与线路长度成正比，因此减少线路的损耗应从以下几方面入手：（1）应选用电导率较小的材质做导线。
铜芯最佳，但又要贯彻节约用铜的原则。
因此，在负荷较大的高层建筑中宜采用铜导线。
（2）减小导线长度。
首先，线路尽可能走直线，少走弯路，以减少导线长度；其次，低压线路应不走或少走回头线，以减少来回线路上的电能损失；第三，低压配电室应*近竖，而且由低压配电室提供给每个竖井的干线，不至于产生支线沿着干线倒送的现象。
亦即低压配电室与竖井位置的布局上应使线路都分向前送，尽可能减少回头输送电能的支线。
（3）增大导线截面。
首先，对于比较长的线路，除满足载流量、热稳定、保护的配合及电压损失所选定的截面，再加大一级导线截面，所增加的费用为M，由于节约能耗而减少的年运行费用为m，则M/m为回收年限，若回收年限为几个月或一、二年，则应加大一级导线截面。
一般导线截面小于70mm2，线路长度超过100m的增加一级导线截面比较容易实现上述条件。
其次，利用某些季节性负荷的线路，这些用户不用时，可提供给常期用户作供电线路使用，以减少线路和电阻。
在设计中，认真落实上述三条措施，就可减少线路上的能量损耗，达到线路节能的目的。
1.4.3 提高系统的功率因数提高系统的功率因数，减少无功在线路上传输，以达到节能的目的。
前项RP2/UL2为线路上传输有功功率而引起的功率损耗，后项RQ2/UL2为线路上传输无功功率而引起的功率损耗。
有功功率是满足建筑物功能所必须的，因此是不可变的。
系统中的用电设备，如电动机、变压器、线路、气体放电灯中的整流器都具有电感，会产生滞后的无功，需要从系统中引入超前的无功相抵消，这样超前的无功功率就从系统经高、低压线路传输到用电设备，在线路上就产生了有功损耗，而这部分损耗是可以改变的。
2电气照明2.1照明系统2.1.1正常照明系统（1）一般照明：不考虑特殊局部的需要，为照亮整个场地而设置的照明系统，灯具规则布置，并能达到一定的水平照度均匀度。
（2）分区一般照明：根据需要，提高特定区域照度的一般照明，灯具相对集中地均匀布置在某些主要区域。
（3）局部照明：为满足某些部位的特殊需要，在较小的范围或有限的空间内，用距离观看对象近的附加灯具形成的照明。
2.1.2应急照明系统：疏散照明、安全照明、备用照明2.2照明计算通过计算可以求出达到照度标准所需要的灯数和灯功率，也可以根据已确定的灯数和灯功率验算室内平均照度或某一点的照度。
3种基本方法：利用系数法、单位容量法、逐点计算法。
2.3设计要求对长时间连续工作的办公室、阅览室、计算机显示屏等工作区域，宜控制光幕反射和反射眩光。
在顶棚上的灯具不宜设置在工作位置的正前方，应设置在工作区的两侧，并使灯具的长袖方向与水平方向视线相平行，以便减少光幕的反射和反射眩光。
视觉作业的临近表面以及房间内的装修表面应采用无光泽的装饰材料。
2.4节能（1）采用高效光源。
白炽灯过去用得最广泛，因为它便宜，安装维护简单，它致命的弱点是发光率太低。
因此，目前常被各种发光率高，光色好，显色性能优异的新光源取代。
（2）尽量利用自然采光，接近室外部分的建筑面积，应将门窗开大，采用透光率较好的玻璃门窗，以达到充分利用自然光的目的。
凡是可以利用自然光的这部分照明，可采用按照度标准检测现场照度，进行灯光自动调节。
（3）对气体放电灯，采用灯光无级自动调节，即调节灯丝从而达到调光的目的。
