玻璃钢基础知识培训教程
玻璃钢基础知识培训教程
树脂基体 —— 聚氨酯
特性:
适用于 叶片油漆
低温胶接强度优异 胶层耐磨性好 极高的粘附性 粘接工艺性较好 改性容易 耐振动、耐疲劳性能好
树脂小结
基体树脂
不饱和聚酯
手糊制作包边 和修补加强
环氧树脂
模具胶衣层和 叶片灌注制作源自聚氨酯叶片油漆玻璃纤维增强材料
玻璃纤维作为增强体,提供玻璃钢的主要力学性能!
mPa·s 表征树脂流动的难易程度
min
表征树脂胶化时间的长短
表征树脂固化过程中的热量 ℃-min 变化
粘度低则较易流动,反之则 较难流动
凝胶时间长则利用操作,但 会延长工作周期
达某一特定温度(40~50 ℃) 后迅速升温
工艺关联 固有特性,无 关联
温度影响较大
影响操作时间 现场注胶温度 控制
其它性能参数:
单丝 毡
分类 织物
无捻粗纱
表面毡 短切毡 连续毡
单轴向布 双轴向布 三轴向布 四轴向布
玻璃纤维增强材料
主要性能参数:
性能参数
单位
克重
kg/m2
厚度
mm
可燃物含量 %
断裂延伸率 %
意义 表征单位面积重量 表征毡或织物的厚度 表征玻纤中杂质的含量 表征玻纤抗拉程度
特征 密度高则重量较重 厚度大则铺层设计较厚
离心浇铸成型法问世
树脂基体
固化反应历程:
树脂主剂 液 + 固化剂 液
促进剂
固
固化成型聚合物
树脂主剂: 不饱和聚酯、环氧树脂、聚氨酯
树脂在玻璃钢成型过程中主要起连续连结增强体材料的作用!
树脂基体
主要性能参数:
性能参数
单位
意义
玻璃钢操作工培训教材20111217.
2021/7/2
常州玻璃钢造船厂内部培训教材 编制:王华 13815025645
第二章:基础知识
• 树脂的调配: • 1、不饱和聚酯树脂(乙烯基酯树脂)
环境温度15-30℃
引发剂(只选一种) 树脂
过氧化环己酮 过氧化甲乙酮
100
4
2
促进剂 环烷酸钴 0.5~4
第二章:基础知识
• 不饱和聚酯树脂(乙烯基酯树脂)和环氧
树脂配方调配的不同点:
– 环氧树脂只要用一种固化剂且固化剂的加量与 环境无关
– 不饱和聚酯树脂(乙烯基酯树脂)要用两种 (引发剂和促进剂),且加量要根据环境温湿 度作相应调节使用。
2021/7/2
常州玻璃钢造船厂内部培训教材 编制:王华 13815025645
常州玻璃钢造船厂内部培训教材 编制:王华 13815025645
第二章:基础知识
(5)泡沫塑料
常常用泡沫塑料与玻璃钢制成夹层结构。 泡沫塑料是气体填充的轻质高分子材料。 有通孔结构和闭孔结构,一般孔细而均匀 的结构比孔大和气孔不均匀的结构的拉、 压强度高。在我厂一般用于船艇强度要求 较高的真空成型工艺中,如:987、98G等。
2021/7/2
常州玻璃钢造船厂内部培训教材 编制:王华 13815025645
概述部分
手糊成型操作虽然简单,但对于操作人员 的操作技能要求较高。它要求操作者要有 认真的工作态度、熟练的操作技巧和丰富 的实操经验。对产品结构、材料性能、模 具的表面处理、胶衣质量、含胶量控制、 增强材料的裁剪和铺放、产品厚度的均匀 性及影响产品质量的各种因素都要有比较 全面的了解,尤其是实操中出现常见问题 的判断和处理,需要有丰富的实践经验。
第二章 UP (2)玻璃钢ppt课件
主要缺点: (1)固化时体积收缩率大;
(2)贮存期短;
(3)施工时有一定气味。
2.2 不饱和聚酯树脂合成
2.2.1主要原料及作用
1、二元醇的品种及特点 (1)乙二醇:HOCH2CH2OH,结构对称,易结晶,沸点197.2℃,合成聚酯
与苯乙烯相容性差(需与其它合用),若单独使用则将生成树脂端基乙酰化式
2.2.2配方及工艺
1、通用型不饱和聚酯配方
① 配方P38 ② 配方设计注意问题:
a. 醇酸比,一般醇过量1.1~1.05:1,一方面醇在反应过程中挥发和H2O,
N2气带出二损耗,使醇酸比发生变化,另一方面,醇黏度小,使体系缩聚 时容易,若酸过量则产生树脂不稳定,但黏结力强。
b. 顺酐与苯酐配比, 应视需要改变(反应活性,力学性能,热性能)均
丙酰化。 (2) 1,2丙二醇:
HO-CH2-CH-CH3 OH
,沸点188℃,结构非对称,不易结晶,可与苯乙烯完全互溶,目前价 格高。 (3) 一缩二乙二醇(二甘醇):HOCH2CH2OCH2CH2OH,沸点244.5℃, 结构链长,可以改进聚酯树脂柔韧性。 (4) 二缩三乙二醇(三甘醇):HOCH2CH2OCH2CH2OCH2CH2OH,结构更长, 在要求柔韧性好的树脂中也少量加入。
d. 挥发性大,不利于环保。 (2)甲基丙烯酸甲酯
折射率低,接近玻璃纤维,主要用于制透明玻璃钢制品。共聚
性能差,交联度低,结构疏松而表面硬度低。价格高,挥发性 大而限制使用。
(3)其他品种
α -甲基苯乙烯:固化时有较低的收缩率和制品韧性好
。
氯化和溴化苯乙烯:适用于阻燃制品
三聚氰酸三丙烯酯:作交联剂可提高制品的耐热性。
第二章 UP (2) 玻璃钢
UPR玻璃钢基本知识PPT课件
2、玻璃钢的分类
FRP的品种由所用的树脂而定。我国目前生产FRP常
用的是不饱和聚酯,环氧树脂,酚醛树脂三类。
基体材料 不饱和聚酯(UPR)
环氧树脂 酚醛树脂 脲醛树脂胶粘剂 三聚氰胺与甲醛缩聚而成的热固性树脂 聚氨基甲酸酯 有机硅化合物 正丁基苯 聚丁二烯环氧树脂
unsaturated p20o2ly1ester resin
? • 4、分析UPR玻璃钢的基本特性?
UPR玻璃钢
• 以不饱和聚酯树脂为基体树脂,以玻璃纤 维或其制品作增强材料的增强塑料。
= + UPR玻璃钢
UPR
玻璃纤维
UPR玻璃钢属于复合材料的哪一类
按基体材料划分 • 纤维增强塑料 • 热固性增强塑料 按增强材料划分 • 玻璃纤维聚合物基复合材料
指出UPR玻璃钢中的连续相和分散相及其作用?
• 聚合物基复合材料:由作为连续相的聚合物基体与作为分散相 的纤维组成的多组份多相结构材料。
• 通过对聚合物进行增强改性并扩展其用途,可以节约大量有色 金属;与金属零件相比,成型方法是最经济的,可提高劳动生 产率,降低动力及材料消耗,降低零件成本,特别适于批量性 零件生产;若采用热塑性聚合物,可大大提高材料利用率,废 物可以重复利用。
• 案例:聚苯乙烯塑料,加入玻璃纤 维后,拉伸强度可从60MPa提高到 100MPa,弹性模量可从3000MPa提高 到8000MPa,其热变形温度可从85℃ 提高到105℃,使-40℃以下的冲击 强度可提高10倍
• 增强材料的作用:改进聚合物的性 能,提高复合材料的强度、模量和 硬度。
金属 材料
2021
11
玻璃钢的应用领域
地铁车头
汽车保险杠
2021
玻璃钢成型工艺培训技术

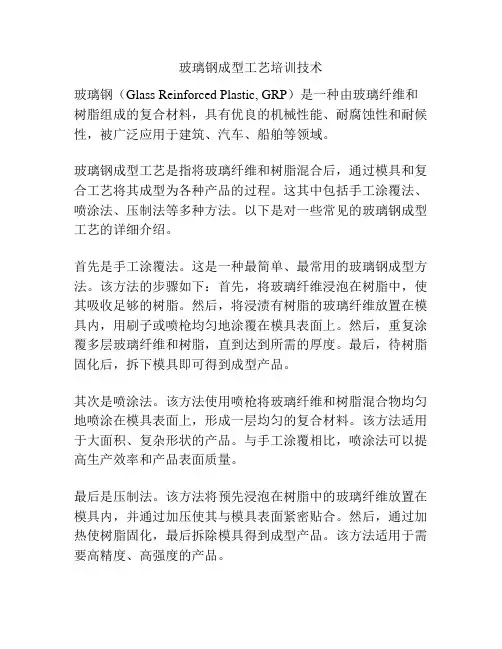

玻璃钢成型工艺培训技术玻璃钢(Glass Reinforced Plastic, GRP)是一种由玻璃纤维和树脂组成的复合材料,具有优良的机械性能、耐腐蚀性和耐候性,被广泛应用于建筑、汽车、船舶等领域。
玻璃钢成型工艺是指将玻璃纤维和树脂混合后,通过模具和复合工艺将其成型为各种产品的过程。
这其中包括手工涂覆法、喷涂法、压制法等多种方法。
以下是对一些常见的玻璃钢成型工艺的详细介绍。
首先是手工涂覆法。
这是一种最简单、最常用的玻璃钢成型方法。
该方法的步骤如下:首先,将玻璃纤维浸泡在树脂中,使其吸收足够的树脂。
然后,将浸渍有树脂的玻璃纤维放置在模具内,用刷子或喷枪均匀地涂覆在模具表面上。
然后,重复涂覆多层玻璃纤维和树脂,直到达到所需的厚度。
最后,待树脂固化后,拆下模具即可得到成型产品。
其次是喷涂法。
该方法使用喷枪将玻璃纤维和树脂混合物均匀地喷涂在模具表面上,形成一层均匀的复合材料。
该方法适用于大面积、复杂形状的产品。
与手工涂覆相比,喷涂法可以提高生产效率和产品表面质量。
最后是压制法。
该方法将预先浸泡在树脂中的玻璃纤维放置在模具内,并通过加压使其与模具表面紧密贴合。
然后,通过加热使树脂固化,最后拆除模具得到成型产品。
该方法适用于需要高精度、高强度的产品。
除了以上几种常见的玻璃钢成型方法,还有一些其他的特殊成型工艺,如挤出法、真空吸塑法等。
这些工艺根据不同的产品和需求选择,可以满足各种特殊要求。
为了保证玻璃钢产品的质量和完整性,培训技术是不可或缺的。
工艺培训涵盖基础知识、操作技巧、安全注意事项等内容。
培训者应具备丰富的实战经验和理论知识,能够传授正确的操作方法和解决常见问题的技巧。
综上所述,玻璃钢成型工艺是一项技术含量较高的工艺,不同的成型方法适用于不同的产品和需求。
通过专业的培训技术,工人可以掌握正确的操作方法,提高生产效率和产品质量。
这对于玻璃钢行业的发展和应用具有重要意义。
玻璃钢(Glass Reinforced Plastic, GRP)作为一种优良的复合材料,具有重要的应用价值和市场潜力。
玻璃钢简介PPT学习教案
第7页/共24页
热绝缘性能 玻璃钢有良好的热性能,它的比热 大,是金属的2~3倍,导热系数比较低,只是金 属材料的1/100~1/1000
第8页/共24页
耐老化性能 玻璃钢是良好的耐腐材料,对大气、水和一 般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵 抗能力。已应用到化工防腐的各个方面,正在取代碳钢、 不锈钢、木材、有色金属等。
糊法生产的,其他有模压法、缠绕法、
层压法等。日本的手糊法仍占50%。从
世界各国来看,手糊法仍占相当比重,
说明它仍有生命力。手糊法的特点是用
湿态树脂成型,设备简单,费用少,一
次能糊10m以上的整体产品。缺点是机
械化程度低,生产周期长,质量不稳定。
近年来,我国从国外引进了挤拉、喷涂、
缠绕等工艺设备,随着FRP工业的发展,
充模腔。在一定的压力和温度下使模压
料逐渐固化,然后将制品从模具内取出, 再进行必要的辅助加工即得产品。
主要使用国家有德国等。
第18页/共24页
1.拉挤成型原理
拉挤成型工艺是通过牵引装置的连续牵引,使纱架上的
无捻玻璃纤维粗纱、毡材等增强材料经胶液浸渍,通过具有
固定截面形状的加热模具后,在模具中固化成型,并实现连
第22页/共24页
第23页/共24页
第14页/共24页
1.手糊成型法原理
手糊成型工艺是树脂基复合材料生产中最早使用和应用
最普遍的一种成型方法。手糊成型工艺是以加有固化剂的树
脂混合液为基体,以玻璃纤维及其织物为增强材料,在涂有
脱模剂的模具上以手工铺放结合,使二者粘接在一起,制造
玻璃钢制品的一种工艺方法。在手糊成型工艺中,机械设备
做玻璃钢的实用技术培训讲学
做玻璃钢的实用技术翻石膏模的方法1、首先石膏要选好,最好选用医用石膏,粉末细腻,凝固时间比较快。
一般建筑商店买的石膏有可能很难凝固,要试用后好的话也能用的。
2、阳模可以用泡沫、木头或金属,也可以用做雕塑泥模的泥做。
用泥做阳模一般不用脱模剂也能做出复杂的曲面,取出泥模也方便。
3、市售的喷雾型脱模液感觉用在金属和泡沫表面好些,土办法是用食物油(翻的时候试验下)4、调制石膏,取一塑料或金属容器盛适量的水,放入石膏,石膏自然沉入容器底部略微露出水面的时候用手搅拌(最好戴防水的手套),边搅拌边往容器里加适量石膏粉末,干石膏加入的多少影响凝固的速度,新手要自己体验下,免的浇模型的时候手忙脚乱。
一般来说搅拌两分钟左右,石膏应该成浆糊状,用伸开五指的手舀起的石膏应该有30-40%的比例能保留在手上,这时石膏就可以浇模了。
5、用手舀起石膏稍微用力甩到模型表面,甩这点比较重要,能减少翻出的石膏模的气孔,第1次混合好的石膏最好能把阳模表面都覆盖住,甩的时候最好按照从下到上的原则,特别是复杂曲面的部位可以用手反复涂抹下。
倒入调好的第2盆石膏,用适量的用木材,金属,麻或布加强(露出的布片可以帮助取模)。
一般10多分钟能看见石膏模型发热冒出蒸汽,用手接触石膏表面有大概40度左右的温度,30分钟左右石膏应该硬化的很不错了。
(看见论坛里有人翻模型要几天才硬化,看着就玄)石膏自然冷却1小时后可顺利取模。
6、石膏模合理的分块,取模是不难的,偶尔的断裂可以用稍微稀的石膏浆粘接,再用石膏混合纤维或其他材料加强连接。
取出的阴模补好孔隙,用水砂纸打磨表面(记得加水打磨),这样效率不会很低的。
模型用到600号的砂纸打磨是很有必要的,光洁的表面起模方便,做成的玻璃钢表面的光洁度也好。
处理好的石膏模型放到太阳下暴晒1天。
7、开始糊玻璃钢前,石膏表面一般可以涂油来脱模。
在糊玻璃布之前用树脂先刷到石膏模型表面,树脂黏度要合适,太稀有可能在涂好脱模剂的阴模表面收缩成水珠状,做出的玻璃刚表面容易出瑕疵。
玻璃钢制品工艺流程培训
挤拉法 模压成型
层压成型 缠绕成型
手糊成型大致有4种方法:
喷射法 湿糊低压法
袋压法 无模手糊法
喷射法 袋压法
湿糊低压法 无模手糊法
玻璃钢产品工序图:
木质产品
底模刷脱模剂
调试树脂
调试树脂
倒入外保护层树脂
填充结构层纤维
二次填充防渗 和防腐层
玻璃钢模具成型
玻璃钢产品工序图:
玻璃钢底模
底模刷脱模剂
调试树脂
模压成型
手糊成型
模压成型流程图。(工业,建筑,等标准件首选,常规工艺不复杂的 7~10天,物件大及工艺复杂大概需要20天~一个月)
手糊成型流程图。(广告行业首选工艺首选,常规工艺不复杂的7~10 天,物件大及工艺复杂大概需要20天~一个月) )
模压成型大致有4种方法:
挤拉法 层压成型
模压成型 缠绕成型
三、结构设计中应注意的问题
3.材料性能的不稳定性 一般的材料如:陶瓷材料、高分子材料、铁、铜、金等等。它们都是根据材
料的物质成分来分类和定义的。但是,玻璃钢作为一种复合材料,定义是两种或 两种以上的物质,以物理结合的方式(各自保持其原有属性)组成的物质,显然, 复合材料没有什么材料物质成分的概念。因此,影响结构设的一个重要因素就是 玻璃钢力学性能的不稳定性(主要表现为强度和弹性性能的下降),这也 是我 们在现场检验应密切注意的。玻璃钢制品有许多成型方法,如:手工糊制、机械 压制、机械卷制、用缠绕法制做、用拉挤法制做、直接浇注成型、喷(射)注成 型、加热塑制成型等等。但玻璃钢船建造至今采用最多的仍然是手工糊制工艺成 型法,因此玻璃钢制品的质量取决于施工工艺规程、施工环境条件和施工工人的 技术水平,安全系数的确定应考虑工艺因素。
