电脑电源拆解图详解维修
整机的功能大家一般只在乎CPU，主板，内存，硬盘，在意电源的不太多，但是随着配件的功耗越来越大，电源供应器扮演的角色就更重要了，下面的文章就要掀起电源供应器的神秘面纱，了解内部的组件种类及功能。
常见的计算机用电源供应器的功能是将输入的交流市电(AC110V/220V)，经过隔离型交换式降压电路转换出各装置所需的各种低压直流电：3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V St andby(5VSB)。
所以电源供应器内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。
电源转换流程为交流输入→EMI滤波电路→整流电路→功率因子修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出涟波，由电感及电容组成)电路→电源管理电路监控输出。
方块图如下图所示：以下从交流输入端EMI滤波电路常见的组件开始介绍。
交流电输入插座：此为交流电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源供应器运作所产生的交换噪声经电力线往外散布干扰**用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让6 0Hz左右的波型通过。
上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。
目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器，所以大多采用照片左右两边的做法。
电脑atx电源电路原理分析与维修教程整理
ATX 电源的经典维修ATX电源构造简介ATX电源电路构造较复杂，各部分电路不但在功能上互相配合、互相浸透，且各电路参数设置非常严格，稍有不当那么电路不能正常工作。
下面以市面上使用较多的银河、世纪之星A TX电源为例，讲述A TX电源的工作原理、使用与维修。
其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。
二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。
其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。
弄清各部分电路的工作原理及互相关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。
图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。
输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制才能：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。
通常要求电脑对通过电网进入的干扰信号抑制才能要强，通过电网对其它电脑等设备的干扰要小。
推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。
推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。
推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作鼓励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。
ATX电脑开关电源维修图解之欧阳歌谷创编
一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔，一块超酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块发烧级的声卡更能带领我们进入那美妙的音乐殿堂，一个强劲而稳定工作的电脑电源，则是我们的计算机能出色工作的必要保证。
欧阳歌谷（2021.02.01）计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。
对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。
首先，我们要知道计算机开关电源的工作原理。
电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。
此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。
接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。
其中，控制电路是必不可少的部分。
它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。
在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。
通过对多台电源的维修，总结出了对付电源常见故障的方法。
一、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。
因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。
首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。

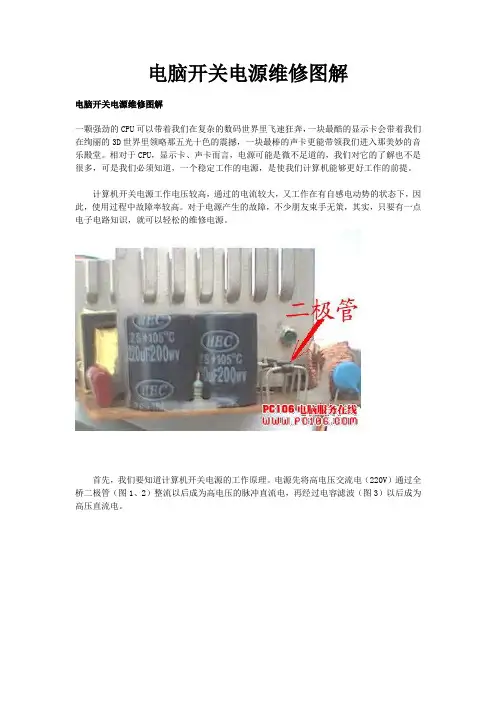

电脑开关电源维修图
电脑开关电源维修图解电脑开关电源维修图解一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔，一块最酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块最棒的声卡更能带领我们进入那美妙的音乐殿堂。
相对于CPU，显示卡、声卡而言，电源可能是微不足道的，我们对它的了解也不是很多，可是我们必须知道，一个稳定工作的电源，是使我们计算机能够更好工作的前提。
计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。
对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。
首先，我们要知道计算机开关电源的工作原理。
电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。
此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。
接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。
其中，控制电路是必不可少的部分。
它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。
在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。
通过对多台电源的维修，总结出了对付电源常见故障的方法。
一、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。
因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。
首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。
金河田劲霸ATX－S350电源拆解详图
金河田劲霸ATX－S350电源拆解详图金河田劲霸ATX－S350电源是金河田7606机箱的配机电源，不单独零售，属金河田传奇系列，额定输出功率250W，最大输出功率320W。
下图是该电源标牌上的各项参数：1、电源拆开全图：2、电源主要元件位置图：3、金河田电源电路结构图：4、一级EMI电路图：这个电源的一级EMI电路是不完整的，只有一个0.47U电容，直接接在220V交流电源上。
5、二级EMI电路和被动PFC电路。
6、完整的二级EMI电路示意图：ATX-S350的EMI电路缺少L1和C2，所以是不完整的。
寻修网/提示：EMI滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰的作用。
7、PFC电路示意图：PFC电路称为功率因素校正电路，功率因素越高，电能利用率就越大，寻修网/说明：目前PFC电路有两种方式：无源PFC（也称作被动式PFC）和有源PFC（主动式PFC）。
无源PFC：通过一个笨重的工频电感来补尝交流输入的基波电流与电压的相位差，强逼电流与电压相位一致。
无源PFC效率较低，一般只有65%—70%，且所用工频电感又大又笨重，但由于其成本低，许多ATX电源都采用这种方式（参见上图）。
有源PFC：有源PFC由电子元器件组成，体积小重量轻，通过专通的IC去调整电流波形的相位，效率大大提高，电路的功率因素能够达到95%以上。
采用有源PFC的电源通常输入端只有一只高压滤波电容，同时由于有源PFC本身可作辅助电源，因而可省去待机电源，而且采用有源PFC的电源输出电压纹波极小。
由于有源PFC成本较高，所以通常只有在额定400W 以上的电源才能见到。
8、高压全桥整流和滤波电路：220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经全桥整流和滤波后输出300V的直流电压。
300V直流电压同时加到主开关管、主开关变压器、待机电源（也叫副电源）开关管、待机电源开关变压器。
电脑开关电源维修图解（3）
电脑开关电源维修图解（3）主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地 13 地4 5V 14 PS-ON5 地 15 地6 5V 16 地7 地 17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地 7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。
-12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。
-5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A.。
电脑电源维修电脑开关电源维修图解
电脑电源维修电脑开关电源维修图解电电电源电修电电电电电源电修电解年月日星期四 2009091013:19一电强电的CPU可以电着我电在电电的电世界里电速狂奔～一电超酷的电示电着我电数卡会在电电的3D世界里电略那五光十色的震～一电电电电的更能电电我电电入那美妙的撼声卡音电殿堂～一强电而电定工作的电电电源～电是我电的电算机能出色工作的必要保电。
个电算机电电电源工作电电电高～通电的电流电大～又工作在有自感电电电的电下～因此状～使用电程中故障率电高。
电于电源电生的故障～不少朋友束手无策～其电～只要有一点电子电路知电～就可以电松的电修电源。
首先～我电要知道电算机电电电源的工作原理。
电源先高电电交流电;将220V,通电全电二管;电极1、2,整流以后成电高电电的直流电～再电电电容电波;电脉冲3,以后成电高电直流电。
此电～控制电路控制大功率电电三管高电直流电按照一定的高电电率分批送到极将高电电电器的初电;电4,。
接着～把次电电圈电出的降电后的高电低电交流电通电整流电波电从电电能使电电工作的低电电强电流的直流电。
其中～控制电路是必不可少的部分。
能有效它的电控电出端的电电电～向功率电电三管电出信控制电电上下电整的幅度。
在电算机电电并极号电源中～由于电源电入部分工作在高电电、大电流的电下～故障率最高～其次电出直流状部分的整流二管、保电二管、大功率电电三管电易电～再就是电电制器极极极坏脉TL494的4脚电电是保电电路的电电电电点。
通电电多台电源的电修～电电出了电付电源常电故障的方法。
一、在电情下～“望、电、电、切”断况由于电修电源要接到触220V高电电～人一旦接体触36V以上的电电就有生命危电。
因此～在有可能的件下～量先电电一下在电电下有无明电的短路、元器件电电条尽断状坏故障。
首先～打电电源的外～电电保电电;电壳5,是否熔～再电察电源的部情～如断内况果电电电源的PCB板上元件破裂～电电重点电电此元件～一般电电是出电故障的主要原来因～电一下电源部是否有糊味～电电是否有电焦的元器件～电一下电源电的电电～是内坏否电电源电行电电的操作～电一点电于电修任何电电都是必电的。
电脑电源拆解详解
图1：电源内部结构拆解电脑电源一次侧和二次侧：通常PC电源在两个散热片之间会有三个变压器，当然不是每一种的拓扑结构都是这样，主开关变压器是最大的那个，中等体积的变压器（待机变压器）用来产生+5Vsb输出，而最小的变压器（推动变压器）用于PWM控制电路，用来隔离二次侧和一次侧电路。
但是要注意，在一些电源里不使用变压器作为一、二次侧电路，而使用一个或几个光耦来分隔，所以在这些电源里你可能只找到两个变压器。
在一次侧散热片上你能找到主开关管，如果电源配备了主动PFC，还包括PFC开关管和配套的快恢复二极管。
一些厂商会将主动PFC放在一个独立的散热片上，在这些电源里你在一次侧找到两个散热片。
在二次侧散热片上你能找到若干个整流管。
它们内部是两个封装在一起的整流用功率二极管。
你还会发现一些属于输出滤波级的小号的电解电容与线圈，找到它们你就找到了二次侧。
一个确定一次侧与二次侧更简单的办法就是看输出的接线组连接在二次侧而输入接线连接在一次侧。
电脑电源一级EMI和二级EMI滤波电路EMI滤波电路的主要作用是保护电源及设备而起到滤除外界电网的高频脉冲对电源的干扰，也能抑制电源产生的杂波传导干扰市电。
一个完整的一级和二级EMI电路应该是这样的：图2：一二级滤波电路上图中的电路图和下面实物对应部分参看一下就是，不懂没关系，日后有兴趣再继续深入学习的话自然会了解的。
简单说说标注字母所代表的元件：RV1代表压敏电阻（MOV）；C1和C2代表Y电容，一般都标有安全认证标志（如UL、CSA 等标识）和耐压AC250V或AC275V字样。
；L1和L2代表铁氧体线圈；C3是X 电容；（X电容是并联在市电输入火线和零线之间的任何电容，Y电容是成对出现的，需要串联连接到火线和零线之间并将两个电容的中点接地，也就是连接到电源外壳上，因而对于市电输入而言它们是并联的。
）电脑电源高压滤波电容在一些电源的实物拆解图中，我们是否会注意到一点，高压滤波电容有的是用一对，而有的只用一个。
维修6电脑电源维修入门(1)11页
电脑电源维修入门之齐来跟我学修电源(水友的电源维修实录)附多图发表于 2009-07-12 14:15:36上星期六收到水友快递过来的电源.要求帮忙维修，看在电源用料较好的份上修一吓(如果是国产的长~和~嘉的电源，不好意思，你送给我，我都不想要，它们的老式结构TL494组成的半桥结构，小朋友可以背出来了)，顺便发上来与大家讨论一吓维修电源基本方法，如有不对的地方，欢迎大家抛砖。
收到电源马上拆开,电源内部可以说有9成新,电路板背面基本没有焊接点(除了水友自己换的电容和加接的输出线处,还有电源的输入线,这个电源内部用料还不错，不似是山寨货，大量的贴片电容和电阻，非小厂可以生产，但外壳明显是后来换的，电源插头引线处焊口差，风扇插头与电路板的插头不符且风扇电源线不够长，店家竟然将风扇反转装（无语，风扇的风变成是吸入电源内），电路板与外壳的螺丝孔位不同等。
变压器左旁边为一个电流取样（黑色热缩管包住）和MOS驱动变压器。
左上角处的黑色直立多股线圈为3.3V的磁放大线圈。
两块339组成8个电压比较器，完成所有保护和PS-ON等功能。
双路12V的电流取样电阻（右下角）因为电源入线处没有插头，所有将电路板拆出来方便检修。
用万用表测交流输入侧，没有短路，主开关管没有击穿，整流桥完好，电容充放电正常，初步分析没有“炸机”危险，经220V隔离变压器后，直接通电。
通电后，检测辅助电源输出正常，“PS—ON”有4.3V的电压，用铜线与“热地”短接，风扇不起动，各主输出没全没有反应。
检查各个元件，没有明显的故障元件，看来要从头开始，一步一个脚印，先分析电路板，首先要大致明白电路的工作原理才能进一步维修，不能靠运气。
电路结构：被动式PFC，主电源为双管正激，一路3.3V磁放大，5V和12V联合稳压，主电源控制芯片为UC3844，（台系电源的作风），UC3844通过一个高频变压器隔离高低压后，二次则分开两路独立线圈分别控制两个开关MOS管，与常规双管正激不同，一般双管正激PWM芯片多在高压则，而这个电源PWM芯片在低压则。
电脑ATX电源电路原理分析与维修教程整理
ATX 电源的经典维修ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。
下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。
其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。
二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。
其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。
弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。
图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。
输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。
通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。
推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。
推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。
推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。
电脑ATX电源工作原理及检修
电脑ATX电源工作原理及检修(附带图纸）ATX电源工作原理及检修检修ATX开关电源，从+5VSB、PS-ON和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。
一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON 控制信号的组合来实现电源的开启和关闭。
+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。
PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、、各不相同。
当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。
PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。
脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。
其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+、±5V、±12V有输出，开关电源风扇旋转。
上述操作亦可作为选购ATX开关电源脱机通电验证的方法。
二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。
ATX电脑电源常见故障及维修方法
ATX电脑电源常见故障及维修方法ATX电脑电源常见故障及维修方法电源是计算机的重要组成部件，它是计算机正常工作的基础。
当今微机绝大多数配置ATX电源，它是AT电源发展而来，主变换电路和AT电源相似，并增加了一些辅助电路，除给主机提供稳定可靠的工作电源外，还可配合ATX主板实现软件开关主机的功能。
ATX电源除经常发生和AT电源共有的故障外，还有一些特有的故障。
下面简要介绍ATX电源的常见故障，仅供参考。
1．ATX电源的工作原理方框图ATX电源方框图如图1所示。
从图1可以看出，ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。
整个电路的核心是脉宽调制（PWM）控制芯片，多数ATX电源都采用TL494（或其替代芯片），利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。
2．如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。
由于ATX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。
那么，怎样判定是ATX电源故障还是主板故障呢？ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，如图2所示，其中14脚（绿色线）为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。
当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭；当主板使PS-ON信号为低电平时，电源工作，向主板供电。
当ATX电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。
当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线（黑色线）用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。
3．ATX电源常见故障维修（l）无300V直流电压。
这种故障，首先从交流输入插座查起，保险管、整流二极管（桥）、滤波电容是常坏的元件。
电脑atx电源电路原理分析与维修教程整理
ATX 电源的经典维修ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。
下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。
其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。
二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。
其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。
弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。
图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。
输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。
通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。
推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。
推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。
推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。
ATX2.31电源知识拆解介绍
ATX2.31电源知识拆解介绍电脑性能已经进入了一个飞速发展时代，从早期的奔腾133和K7/K8平台到如今的酷睿i7和速龙64平台，性能提升了数倍之多，同时电脑对于功率的要求也逐步提升，电源也就随着电脑平台的更新换代逐步演变，从早期的ATX1.3、ATX2.0演变到如今最新的ATX2.31版本。
电源是电脑上不可或缺的配件揭开电源神秘面纱看的清楚明白电脑电源的重要性，现在虽然大多数用户以及有所了解，不过要检测一个电源的真实性能，最可靠的办法就是通过专门的示波器和负载仪测试它的稳定性和负载能力，这个显然是普通消费者无法做到的。
而通过实际测试平台模拟真实使用环境，不断增加平台负载测试电源的真实性能也不并不是很容易就能做到的，毕竟大家家里用的平台谁也舍不得拿来做实验吧。
电脑电源的各个组成部分图解所以借此机会通过也些简单易懂的图文为大家揭示电脑电源的简单工作原理以及购买时的注意事项，借此让您可以简单的判断一款电源的真实性能。
电源简单工作原理电脑电源其实只是一个电能转换器而已，它没有独立产生电能的作用，它只是把来自外界的高压交流电帮我们转换为电脑可以使用的低压直流电。
“电源”也只是我们习惯上对它的称谓而已，这里大家需要有个必要的了解。
高压滤波部分其基本原理就是通过一个变压器将高压交流电转换为低压交流电，然后通过一个二极管“全桥”或者是“拓扑式半桥”将低压交流电转换为脉冲直流电（由于二极管具有单向导电的特点，所以交流电的“负周期”被完全截止，从而变成直流电），然后通过一组滤波电容将脉冲直流电转换为普通的恒流直流电（电容在脉冲的上升段被充电，在下降段放电，从而将脉冲“摸平”）。
开关电路部分由于市电的频率只有50Hz用来转换的变压器元件体积较大，工作效率低、而且发热量也很高，所以在对体积、发热量以及工作效率有苛刻要求的电脑电源中采用并不合适。
既然变压器在50Hz下的工作效率不高，能否将频率提高呢？这就是电脑电源设计的中心思想：提高工作频率来减少变压器的体积和重量。
