电子产品的安全距离及其相关安全要求

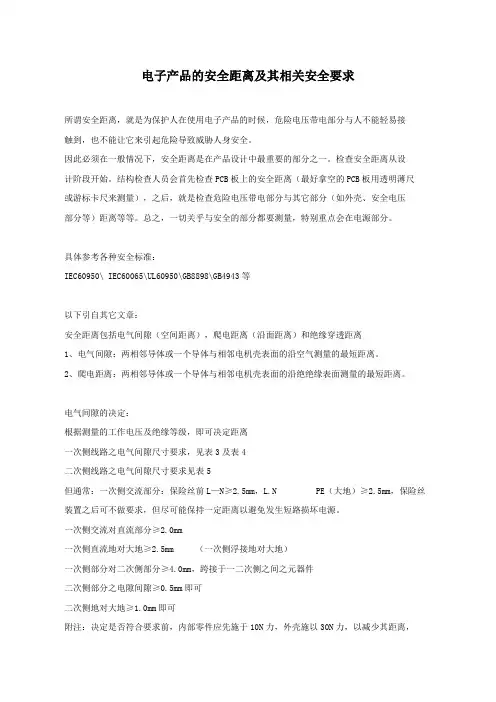

电子产品的安全距离及其相关安全要求所谓安全距离，就是为保护人在使用电子产品的时候，危险电压带电部分与人不能轻易接触到，也不能让它来引起危险导致威胁人身安全。
因此必须在一般情况下，安全距离是在产品设计中最重要的部分之一。
检查安全距离从设计阶段开始。
结构检查人员会首先检查PCB板上的安全距离（最好拿空的PCB板用透明薄尺或游标卡尺来测量），之后，就是检查危险电压带电部分与其它部分（如外壳、安全电压部分等）距离等等。
总之，一切关乎与安全的部分都要测量，特别重点会在电源部分。
具体参考各种安全标准：IEC60950\ IEC60065\UL60950\GB8898\GB4943等以下引自其它文章：安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm（一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
电子产品的安全距离及其相关安全要求
所谓安全距离，就是为保护人在使用电子产品的时候，危险电压带电部分与人不能轻易接触到，也不能让它来引起危险导致威胁人身安全。
因此必须在一般情况下，安全距离是在产品设计中最重要的部分之一。
检查安全距离从设计阶段开始。
结构检查人员会首先检查PCB板上的安全距离（最好拿空的PCB板用透明薄尺或游标卡尺来测量），之后，就是检查危险电压带电部分与其它部分（如外壳、安全电压部分等）距离等等。
总之，一切关乎与安全的部分都要测量，特别重点会在电源部分。
具体参考各种安全标准：IEC60950\ IEC60065\UL60950\GB8898\GB4943等以下引自其他文章：安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm（一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。
定制电源-PCB安规距离标准
初级对次级（变压器）
6.4（6.6）
10（10.2）跨越初次级的光耦6 Nhomakorabea4（6.6）
9.0（9.2）
初级弱电部分（控制部分）对大地
3.2（3.4）
3.2（3.4）
初级强电部分(功率部分)对大地
3.2（3.4）
5.0（5.2）
四、对于海拔2000米以下要求的产品可以参考以上数据,大于2000m，参考下表。
4.8~5.4（5.5）
6.0~6.4（6.5）
初级强电部分(功率部分)对大地
是上述变压器距离的一半
初级弱电部分（控制部分）对大地
2.5-2.8（3.0）
3.0（3.2）
初级弱电部分（控制部分）对次级弱电部分
4.4（4.6）
6.2（6.4）
辅助供电变压器
5.4~5.8（6.0）
8.4~9.0（9.0）
针对UL508的产品：初级对大地最少要求>3.2mm（3.4 mm）的电气间隙，其它依据上面来布线。
二、DC-DC电源PCB布线要求（输入<75VDC，输出<55VDC）
初次之间（加强绝缘）
初次之间（加强绝缘）
初次之间和初级对地（基本绝缘）
电气间隙（mm）
爬电距离（mm）
电气间隙（mm）
爬电距离（mm）
2.8（3.0）
4.0（4.2）
1.4（1.6）
2.0（2.2）
三、三相电源PCB布线要求（输入额定电压以400-500为类）
电气间隙（mm）
爬电距离（mm）
L1与L2（保险或空开之前）
3.2（3.4）
5.0（5.2）
L线与N（保险或空开之前）
安规中的三种安全距离

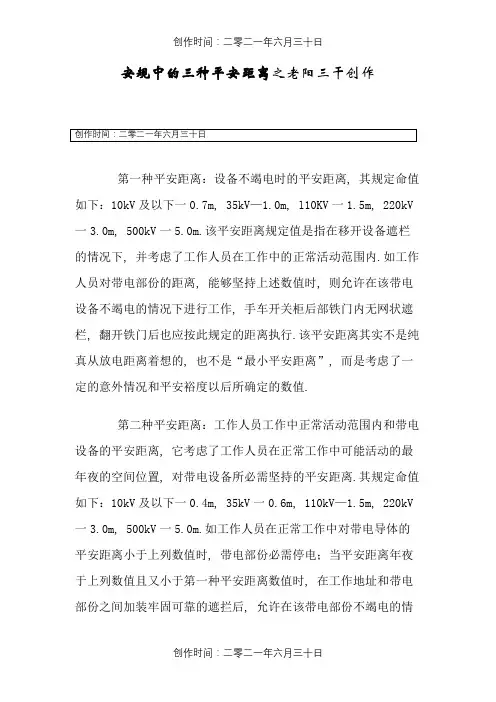

安规中的三种平安距离之老阳三干创作第一种平安距离：设备不竭电时的平安距离, 其规定命值如下：10kV及以下一0.7m, 35kV—1.0m, l10KV一1.5m, 220kV 一3.0m, 500kV一5.0m.该平安距离规定值是指在移开设备遮栏的情况下, 并考虑了工作人员在工作中的正常活动范围内.如工作人员对带电部份的距离, 能够坚持上述数值时, 则允许在该带电设备不竭电的情况下进行工作, 手车开关柜后部铁门内无网状遮栏, 翻开铁门后也应按此规定的距离执行.该平安距离其实不是纯真从放电距离着想的, 也不是“最小平安距离”, 而是考虑了一定的意外情况和平安裕度以后所确定的数值.第二种平安距离：工作人员工作中正常活动范围内和带电设备的平安距离, 它考虑了工作人员在正常工作中可能活动的最年夜的空间位置, 对带电设备所必需坚持的平安距离.其规定命值如下：10kV及以下一0.4m, 35kV一0.6m, 110kV—1.5m, 220kV 一3.0m, 500kV一5.0m.如工作人员在正常工作中对带电导体的平安距离小于上列数值时, 带电部份必需停电；当平安距离年夜于上列数值且又小于第一种平安距离数值时, 在工作地址和带电部份之间加装牢固可靠的遮拦后, 允许在该带电部份不竭电的情况下进行工作.可是, 如带电导体在检修人员的后侧或两侧, 即使年夜于第一种平安距离, 亦应将该带电设备停电.第三种平安距离：地电位带电作业时, 人身与带电体的平安距离.规定命值如下：10kV及以下一0.4m, 35kV一0.6m,110kV—1.0m, 220kV一1.8m(1.6m), 500kV一3.6m.如220KV设备进行地电位的带电作业、时, 人身与带电设备的平安距离, 受设备条件限制不能满足1.8m的要求时, 可使用括号中1.6m的平安距, 它是进行特别需要的地电位带电作业时所作的适当放宽数值.作业前, 必需在技术上采用可靠的办法并经企业主管领导批准后, 方可作业, 否则就不宜进行地电位的带电作业.请注意：第一、二种平安距离中110kV、220kV、500kV的数值相同；第二、三种平安距离中的10kV及以下、35kV的数值相同.。
安规要求安全距离

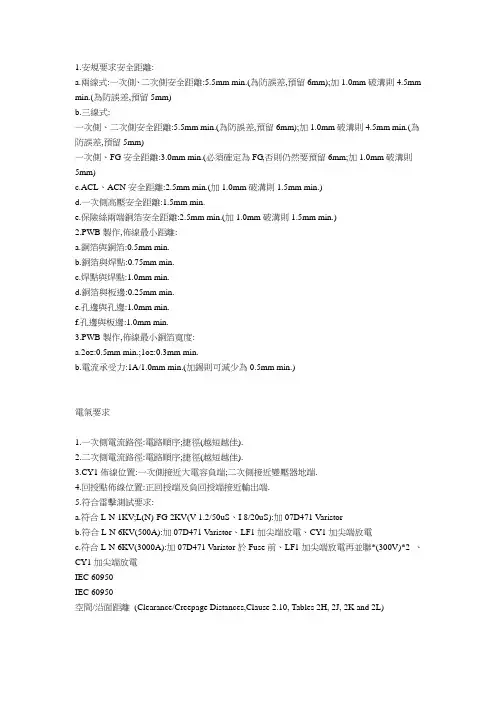

1.安規要求安全距離:a.兩線式:一次側、二次側安全距離:5.5mm min.(為防誤差,預留6mm);加1.0mm破溝則4.5mm min.(為防誤差,預留5mm)b.三線式:一次側、二次側安全距離:5.5mm min.(為防誤差,預留6mm);加1.0mm破溝則4.5mm min.(為防誤差,預留5mm)一次側、FG安全距離:3.0mm min.(必頇確定為FG,否則仍然要預留6mm;加1.0mm破溝則5mm)c.ACL、ACN安全距離:2.5mm min.(加1.0mm破溝則1.5mm min.)d.一次側高壓安全距離:1.5mm min.e.保險絲兩端銅箔安全距離:2.5mm min.(加1.0mm破溝則1.5mm min.)2.PWB製作,佈線最小距離:a.銅箔與銅箔:0.5mm min.b.銅箔與焊點:0.75mm min.c.焊點與焊點:1.0mm min.d.銅箔與板邊:0.25mm min.e.孔邊與孔邊:1.0mm min.f.孔邊與板邊:1.0mm min.3.PWB製作,佈線最小銅箔寬度:a.2oz:0.5mm min.;1oz:0.3mm min.b.電流承受力:1A/1.0mm min.(加錫則可減少為0.5mm min.)電氣要求1.一次側電流路徑:電路順序;捷徑(越短越佳).2.二次側電流路徑:電路順序;捷徑(越短越佳).3.CY1佈線位置:一次側接近大電容負端;二次側接近變壓器地端.4.回授點佈線位置:正回授端及負回授端接近輸出端.5.符合雷擊測試要求:a.符合L-N 1KV;L(N)-FG 2KV(V 1.2/50uS、I 8/20uS):加07D471 V aristorb.符合L-N 6KV(500A):加07D471 V aristor、LF1加尖端放電、CY1加尖端放電c.符合L-N 6KV(3000A):加07D471 V aristor於Fuse前、LF1加尖端放電再並聯*(300V)*2 、CY1加尖端放電IEC 60950IEC 60950空間/沿面距離(Clearance/Creepage Distances,Clause 2.10, Tables 2H, 2J, 2K and 2L)空間直線距離以峰值電壓,根據Table 2H (primary)、2J (primary additional)、2K (secondary) 計算.沿面爬行距離以RMS電壓值,根據Table 2L 計算,但不小於空間直線距離.250 V 以下時,L 至N、初級至地:creepage 2.5 mm,clearance 2.0 mm (整流前).250 V 以下時初級至次級:creepage 5 mm,clearance 4 mm.TNV 至SELV線路:creepage 2.5 mm,clearance 2.0 mm (Nemko):creepage 2.0 mm,clearance 1.8 mm (TÜV).PCB 間距應參照實際工做電壓(peak or dc),若間距不足時UL 可做耐壓測試,CSA做短路測試.零件應施以10 N 之推力作判斷.空間距離:空間距離的數值應符合下列最小值的規定:立地式產品的外殼或桌上型產品上非重直面頂部,可接近導電零件,與危險性電壓上零件,用作強化絕緣(Reinforced insulation) 之空氣間隙,不得小於10mm.A類插頭式產品之外殼上,已接地之可接近導電零件,與危險性電壓上零件,用作基本絕緣(Basic insulation) 之空氣間隙,不得小於2mm.Primary Circuit之空間距離應符合Table 2H 及2J中最小值之規定.如果工作電壓之峰值超過AC主電源電壓之峰值時,絕緣之最小空間距離為下列兩項數值之和:工作電壓等於AC主電源電壓時,Table 2H之最小空間距離值;以及Table 2J中附加空間距離值.沿面距離:沿面距離不得少於Table 2L之最小數值.強化絕緣或雙重絕緣(Reinforced or Double insulation) 之沿面距離是Table 2L中基本絕緣數值的兩倍.如果Table 2L之沿面距離小於Table 2H, 2J 與2K之空間距離時,則空間距離即是最小沿面距離.判定沿面距離時之工作電壓應考慮下列要項:實際的RMS值或DC 電壓值.如使用DC 電壓值,不必考慮附加之紋波.短期情況(如TNV線路中之振鈴信號),不必考慮.短暫之干擾不必考慮(如雜訊).連到TNV 線路中,如果無法得知通訊網絡之特性時,其工作電壓應假定,TNV-1 線路為60 Vdc,TNV-2 與TNV-3線路為120Vdc.如果所量測之工作電壓,在相鄰兩點之間可使用內插法,來決定最小沿面距離.。
