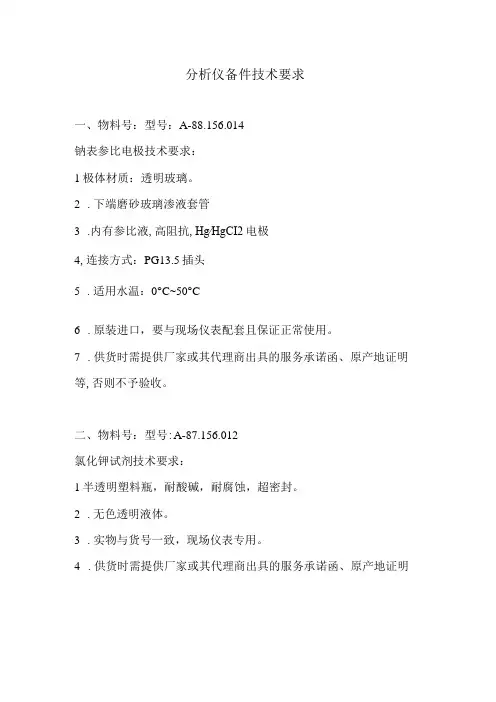

参比电极技术规格书
分析仪备件技术要求
分析仪备件技术要求
一、物料号：型号：A-88.156.014
钠表参比电极技术要求：
1极体材质：透明玻璃。
2.下端磨砂玻璃渗液套管
3.内有参比液,高阻抗,Hg∕HgCI2电极
4,连接方式：PG13.5插头
5.适用水温：0°C~50°C
6.原装进口，要与现场仪表配套且保证正常使用。
7.供货时需提供厂家或其代理商出具的服务承诺函、原产地证明等,否则不予验收。
二、物料号：型号:A-87.156.012
氯化钾试剂技术要求：
1半透明塑料瓶，耐酸碱，耐腐蚀，超密封。
2.无色透明液体。
3.实物与货号一致，现场仪表专用。
4.供货时需提供厂家或其代理商出具的服务承诺函、原产地证明
等,否则不予验收。
三、物料号：原型号：3900-1-10,更新型号：GY28-01 技术要求：
电导率电极，电极常数：K=OQ1测量范围：O-3Oμs∕cm.按照最新型号提供。

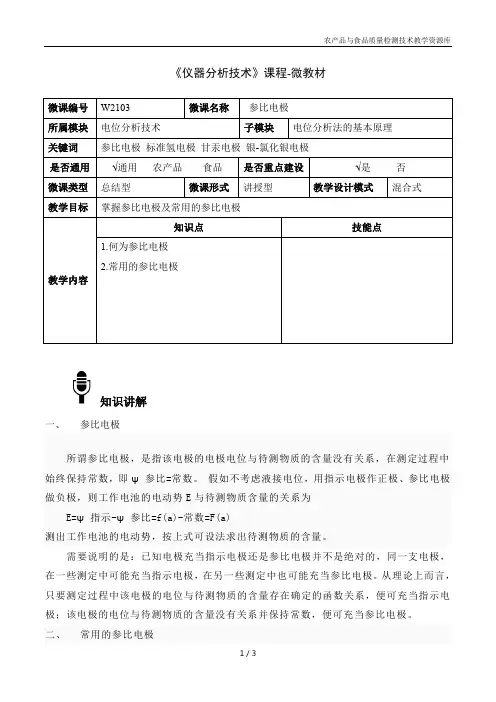

仪器分析技术W2103-4-微教材
农产品与食品质量检测技术教学资源库
1 / 3 《仪器分析技术》课程-微教材
知识讲解
一、
参比电极
所谓参比电极，是指该电极的电极电位与待测物质的含量没有关系，在测定过程中始终保持常数，即ψ参比=常数。
假如不考虑液接电位，用指示电极作正极、参比电极做负极，则工作电池的电动势E 与待测物质含量的关系为
E=ψ指示-ψ参比=f(a)-常数=F(a)
测出工作电池的电动势，按上式可设法求出待测物质的含量。
需要说明的是：已知电极充当指示电极还是参比电极并不是绝对的，同一支电极，在一些测定中可能充当指示电极，在另一些测定中也可能充当参比电极。
从理论上而言，只要测定过程中该电极的电位与待测物质的含量存在确定的函数关系，便可充当指示电极；该电极的电位与待测物质的含量没有关系并保持常数，便可充当参比电极。
二、 常用的参比电极。
参比电极技术规格书
河南汇龙合金材料有限公司技术规格书公司：河南汇龙合金材料有限公司参比电极专业：防腐及阴极保护日期：2019年11月11日第1页共10页参比电极技术规格书河南汇龙合金材料有限公司项目部刘珍2019年11月11编制校对审核刘珍第2页共10页目录1设计范围 (3)2名词定义 (3)3项目总体要求 (3)4采用规范、标准及法规 (5)5供货范围及界面 (5)6技术要求 (5)7检验 (6)8标志 (7)9包装和运输 (7)10提交文件 (7)11技术服务 (8)12验收 (8)13售后服务 (8)14保证和担保 (8)15附图 (9)第3页共10页1设计范围本技术规格书规定了油气管道工程所用参比电极在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。
2名词定义本技术规格书用到的名词定义如下：业主：项目投资人或其委托的管理方。
设计方：承担工程项目设计任务的设计公司或组织。
供货商：为业主设计、制造、提供成套参比电极的公司或厂家。
分包商：设计和制造分包合同所规定的参比电极的公司或厂家。
技术规格书：说明向业主提供的参比电极、服务或工艺必须满足的要求，以及验证这些要求所需的程序的书面规定。
质保期：供货商承诺的对所供参比电极因质量问题而出现故障时提供免费维修及保养的时间段。
3项目总体要求3.1供货商资质要求3.1.1供货商证书要求供货商应提供良好的售后服务和技术支持，包括现场安装、维修、检查，供货商应有国内技术支持能力。
国外供货商需在国内设有办事处，并有国内的技术支持人员。
所有主要材料的供货商及分包商的工厂均需获得ISO9001认证。
3.1.2供货商业绩和经验要求投标人所提供的产品应是制造厂的标准产品，并且有按本规格书所提供的环境下成功运行三年以上的经历，买方不接受未经使用的新试制产品。
3.2强制技术条款硫酸铜参比电极－硫酸铜为化学纯，用蒸馏水或纯净水配制饱和硫酸铜溶液。
锌参比电极－高纯锌的化学成分应满足本技术条件要求或国外相关标准的要求。
复合电极的使用及参比电极技术参数

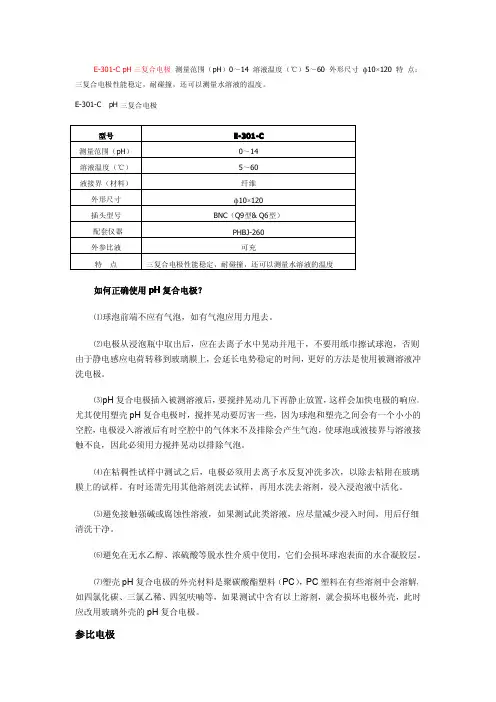

E-301-C pH三复合电极测量范围（pH）0～14溶液温度（℃）5～60外形尺寸ф10×120特点：三复合电极性能稳定，耐碰撞，还可以测量水溶液的温度。
E-301-C pH三复合电极如何正确使用pH复合电极？⑴球泡前端不应有气泡，如有气泡应用力甩去。
⑵电极从浸泡瓶中取出后，应在去离子水中晃动并甩干，不要用纸巾擦试球泡，否则由于静电感应电荷转移到玻璃膜上，会延长电势稳定的时间，更好的方法是使用被测溶液冲洗电极。
⑶pH复合电极插入被测溶液后，要搅拌晃动几下再静止放置，这样会加快电极的响应。
尤其使用塑壳pH复合电极时，搅拌晃动要厉害一些，因为球泡和塑壳之间会有一个小小的空腔，电极浸入溶液后有时空腔中的气体来不及排除会产生气泡，使球泡或液接界与溶液接触不良，因此必须用力搅拌晃动以排除气泡。
⑷在粘稠性试样中测试之后，电极必须用去离子水反复冲洗多次，以除去粘附在玻璃膜上的试样。
有时还需先用其他溶剂洗去试样，再用水洗去溶剂，浸入浸泡液中活化。
⑸避免接触强碱或腐蚀性溶液，如果测试此类溶液，应尽量减少浸入时间，用后仔细清洗干净。
⑹避免在无水乙醇、浓硫酸等脱水性介质中使用，它们会损坏球泡表面的水合凝胶层。
⑺塑壳pH复合电极的外壳材料是聚碳酸酯塑料（PC），PC塑料在有些溶剂中会溶解，如四氯化碳、三氯乙稀、四氢呋喃等，如果测试中含有以上溶剂，就会损坏电极外壳，此时应改用玻璃外壳的pH复合电极。
参比电极对溶液中氢离子活度无响应，具有已知和恒定的电极电位的电极称为参比电极。
参比电极有硫酸亚汞电极、甘汞电极和银/氯化银电极等电极等几种。
最常用的是甘汞电极和银/氯化银。
参比电极在测量电池中的作用是提供并保持一个固定的参比电势，因此对参比电极的要求是电势稳定、重视，温度系数小，有电流通过时极化电势小。
市场销售的常用的参比电极为232参比电极。
不同的参比电极有何区别？常用的参比电极有甘汞电极和银/氯化银电极二类。
甘汞电极具有电势稳定、重现性好的优点，但也有温度滞后性大，不能在高温下使用（<70℃），且电极材料有毒性等缺点。
参比电极技术规格书
输油（气）管道工程参比电极技术规格书目录第一部分工程概况和要求 (3)1 工程概况 (3)2 定义 (3)3 项目总体要求 (3)4 参考文件 (3)第二部分现场条件 (4)1 安装场所 (4)2 环境条件 (4)第三部分主要技术要求 (4)1 硫酸铜参比电极 (4)2 锌参比电极 (5)3 极化探头检验和测试 (6)4 检验和测试 (6)5 投标书中所应包括的技术资料 (6)6 订货后供货商应提供的技术资料 (7)7 供货要求 (7)第四部分数据单 (7)附图—长效铜/硫酸铜参比电极结构示意图—锌参比电极结构示意图—极化电池结构示意图第一部分工程概况和要求1工程概况XX工程起点是XX，终点是XX，设计输量XX，共设站场XX座，设计压力XXMPa ，管径为φXXmm，采用XX钢级的管道输送用管。
本技术规格书对长效铜/硫酸铜参比电极、锌参比电极和极化探头提出了技术、检测、供货、投标等技术要求。
2定义本技术规格书中所涉及的名称定义如下：项目：业主：设计单位：供货商（制造商）：按照本技术规格书的要求为本项目提供或生产设备/材料的公司或厂家。
3项目总体要求3.1本技术规格书适用于XX工程，它包括对此工程中所用的参比电极的设计、制造、材料、安装、工厂测试以及运输和交货等的最低要求。
3.2本技术规格书意在指明采购参比电极的基本原则和最低要求，并不减轻供货商为其所提供的参比电极的设计、制造、装配、检测、试验、性能和安全所负的全部责任。
3.3供货商应在投标技术文件中对本技术规格书条款按顺序逐条响应，并做出必要的解释。
3.4所有单位全部采用国际单位制SI。
3.5供货商应提供业绩表。
业绩表中所列出的阀门应与本工程情况类似，例如：国内或国外业主名称、联系电话、供货年份及业主使用的反馈情况。
4参考文件4.1本技术规格书与下列图纸一起使用：附图—长效铜/硫酸铜参比电极结构示意图—锌参比电极结构示意图—极化电池结构示意图第二部分现场条件1安装场所室外。
参比电极技术规格书
为了加强设备、材料的采购过程管理，统一油气长输管道设备材料技术规格书的编制格式和主要订货技术要求，特编制本技术规格书。
本标准文本适用于油气管道工程。
本文件由中国石油天然气股份有限公司天然气与管道分公司提出并归口管理。
本文件起草单位：中国石油集团工程设计有限责任公司西南分公司
本文件主要起草人：牟华黄春蓉张平
6
—
—
7
8）参比电极外填包料成分为膨润土。
2.2
2.2.1
锌参比电极可埋于地下金属构筑物附近做为测量金属构筑物
2.2.2
1
2
3
—
— PVC
4
表3-2高纯锌的化学成分
化学成分
百分比％（重量）
铝
－
镉
≤0.001
锌
99.995
铁
≤0.001
铜
≤0.0001
铅
≤0.003
3
3.1
·
·
·
3.2
检验和实验报告
检验证书
3.2
3.3
3.4
对
3.5
3.6
第二部分
1
在合同规定的时间内提供的供货范围应包括但不限于以下内容：
阴极保护用参比电极、填料、引出电缆等材料。22.12.1.1
长效铜／硫酸铜参比电极既可将其做为反馈信号源与直流电源连接，也可做为普通参比电极埋在地下结构附近用于测量构筑物／土壤电位。
2.1.2
1
2
3
4
5
出厂合格证书
4
运输包装应符合订货单中以及与订货单上所附其它文件对包装的要求。
•
•
•
•
•
•
以安全、经济为前提，按合同规定的范围、时间将货物运到指定地点。
参比电极和氟离子选择电极使用说明和注意事项
氟离子实验有关仪器说明书一参比电极使用说明书（1 ）电极的用途本电极是pH计、离子计等分析仪器上的起参比作用的元件。
他与各种指示电极组成测量电池，可以测定溶液中各种离子的浓度，并可以进行电位分析。
（2）型号及其主要技术参数（3）使用维护和注意事项****3.1电极在使用前先将电极上的端小孔的橡皮塞拔去，以防止产生扩善电位影响测试精度。
3.2电极内的盐桥溶液中不能有气泡，以防止溶液断路；饱和盐桥溶液型号的电极应该保留少许晶体，以达到饱和溶液的要求。
3.3双桥式的电极，在使用的时候一定要拔取橡皮塞和橡皮帽。
第二节盐桥装入适当的惰性电极溶液后在装上使用，以保证测试结果的准确性。
3.4当电极外壳上附有盐桥溶液或结晶体的时候，应该随时除去。
3.5电极配有各种规格的插头，用户在购买的时候应该注意本电极的插头是否与使用的仪器配套。
二氟离子选择电极使用说明书（1 ）氟离子选择电极是测定水溶液中氟离子浓度或者间接测定能与氟离子形成稳定络合物的离子浓度的指示电价。
（2）技术指标1.1 测量范围（10-1-----10-6）mol/L2.2溶液温度（4-45）2.3绝缘电阻：大于10112.4电极内阻：小于1M2.5零电位：0-1 pF（氟电极与饱和甘汞电极对）（3）使用维护及其注意说明3.1氟电极在测定样品或标准溶液时候，应该用磁力搅拌器进行匀速搅拌，测定样品与测定标准溶液的搅拌速度应该保持相同。
3.2 电极与饱和甘汞电极组成电极对，使用前电极应该在去离子水中将电极的电位清洗至370mv（取仪器显示电位值的绝对值）以上，即可以正常使用。
3.3在测定过程中，氟电极用去离子水清洗后，应该用干净的纱布或者是卷纸擦干后进行测定，以防止引起误差。
3.4电极在测定时候，试样和标准溶液应该保持在同一温度。
3.5一般要首先记录电极有稀到浓的数个标准溶液中的电位值（至少要求记录三个标准浓度以上的电位值，氟标准溶液浓度的选择应该在被测浓度的附近），然后直接采用坐标纸作图，然后记录电极在被测样品溶液中的电位值，在图表上查找电位值相对应的氟离子浓度值，即为被测水样中氟离子浓度。
参比电极的分类及安装
参比电极的分类及安装参比电极中的纯锌参比电极也是阴极保护工程中经常使用的一种。
纯锌参比电极的主要是适用环境是土壤、淡水和海水中，如果是在土壤中使用的时候，还应该注意在埋设前应该先放入填料包中。
纯锌参比电极的主要构成成分有：A1含量0.0005；Cd含量0.0005；Fe 含量0.0005；Pb含量0.0007；Cu含量0.0005；CSE含量-1.15V。
纯锌参比电极在使用之前还应该检查其技术规格：参比电极的锌棒直径应该是31mm；整个锌棒的长度是150mm；电缆的规格是VV1*6mm²。
检查完纯锌参比电极以后还应该检查一下填包料，填包料的质量也直接影响着整个阴极保护系统的使用质量。
填包料主要是由石膏粉、膨润土和混合料组成的。
长效参比电极的安装位置阴极保护系统中的参比电极安装位置是非常重要的，参比电极应该尽量安装在靠近被保护管道的地方。
如果被保护的对象是热力管道的时候，参比电极的安装位置应该距离管道300毫米左右。
长效参比电极的安装位置应该距离地面1米以上的深度，这样可以保证参比电极常年处在湿润的环境中。
参比电极在使用以前使用干净的淡水充分浸泡以后才可以放进坑里，之后还要往坑里注入干净的淡水。
安装参比电极的位置应该选择在阳极地床的对面，特别是阴极保护设计采用柔性阳极的时候。
如果是给储罐做阴极保护的时候，参比电极应该安装在储罐底板的下方或者埋地储罐的中间位置。
参比电极其他的一些安装位置：码头钢桩，储水罐的内壁上，污水处理池的内壁上，导管架、挡土墙或者淡水管附近。
为了让阴极保护系统更有效的对被保护管道进行保护，所以被保护的管道必须和其他金属结构进行电气绝缘。
这时候就需要使用绝缘接头，将被保护管道分割成很多管段。
绝缘接头是可以直接埋进地下的，而且是在工厂里直接完成组装，因此质量上更有保证。
绝缘接头采用自紧式U型密封结构，直径范围在15毫米到3500毫米之间，承受压力范围在1.0mpa到100mpa之间。
勒顿 参比电极
勒顿参比电极一、引言1.1 任务背景勒顿参比电极（Leclanché cell）作为一种重要的化学电池，已经广泛应用于许多领域，如电化学分析、电化学传感器、电化学能源等。
在电化学领域，参比电极是不可或缺的实验工具之一。
1.2 任务目的本文旨在对勒顿参比电极进行全面、详细、完整且深入的探讨，从其概念、原理、应用等多个方面进行介绍和分析，以便读者对该主题有一个清晰的了解。
二、概述2.1 勒顿参比电极的定义勒顿参比电极是一种由氧化锌和二氧化锰等材料构成的电化学电池。
其电池反应为：Zn+2MnO2+2NH4Cl→ZnCl2+Mn2O3+2NH3+H2O在这个反应中，锌发生氧化，二氧化锰还原，而氧化锌和二氧化锰则作为勒顿参比电极的活性物质。
2.2 勒顿参比电极的特点勒顿参比电极具有以下特点：•价格低廉：勒顿参比电极由常见的材料构成，制备成本较低；•电位稳定：勒顿参比电极的电位相对稳定，能够提供一个恒定的参比电压；•长寿命：勒顿参比电极的寿命相对较长，能够持续稳定地工作一段时间。
三、勒顿参比电极的原理3.1 活性物质的电极反应在勒顿参比电极中，锌发生氧化反应，产生锌离子和电子。
锌离子在电解液中游离，而电子进入电路。
Zn→Zn2++2e−3.2 电解液的作用勒顿参比电极中的电解液是氯化铵溶液，它的主要作用是提供氯离子，以维持电解质的电荷平衡。
氯离子与锌离子结合，形成锌离子的氯化物。
Zn2++2Cl−→ZnCl23.3 活性物质的再生在勒顿参比电极中，二氧化锰被还原成三氧化二锰。
这个反应在电解液中发生，为电解液中无氧物质的还原提供了一个反应途径。
2MnO2+2NH4++2e−→Mn2O3+2NH3+H2O四、勒顿参比电极的应用4.1 电化学分析勒顿参比电极在电化学分析中是一种重要的参比电极。
它可以与待测电极组成电池，通过测量电势差来分析待测电极的性质或测量溶液中某种成分的浓度。
4.2 电化学传感器勒顿参比电极在电化学传感器中可以作为一个稳定的参比电极，用于提供可靠的参比电压。
上海雷磁参比电极使用说明
上海雷磁参比电极使用说明一、参比电极对溶液中氢离子活度无响应，具有已知和恒定的电极电位的电极称为参比电极。
参比电极有硫酸亚汞电极、甘汞电极和银/氯化银电极等几种。
最常用的是甘汞电极和银/氯化银电极。
参比电极在测量电池中的作用是提供并保持一个固定的参比电势，因此对参比电极的要求是电势稳定、重现，温度系数小，有电流通过时极化电势小。
二、雷磁参比电极使用说明参比电极性价比高的生产厂家是上海雷磁，其使用说明如下：1、参比电极在使用时，电极上端小孔的橡胶塞应打开，电极内部溶液液位应高于被测溶液液位。
2、双盐桥参比电极使用时，内外盐桥溶液可根据需要配制加入。
3、电极内部溶液不能有气泡，以防止断路。
4、电极外表如附有晶体时，应用蒸馏水洗去，以免带进被测溶液影响测量精度。
三、相关阅读上海雷磁232-01参比电极说明书上海雷磁232-01参比电极使用说明书一、232-01参比电极技术参数232-01参比电极是上海雷磁甘汞单盐桥形式参比电极，电极插头是U型插片，配套仪器是pH计。
一般与231-01型pH玻璃电极配套使用，在密闭静态条件下适用于低电导样品的测量。
二、232-01参比电极价格上海雷磁232-01参比电极价格是85元。
三、232-01参比电极使用注意事项1、电极在使用时，电极上端小孔的橡皮塞应拔去，以防止产生扩散电位影响测试结果。
2、电极内的盐桥溶液中不能有气泡，以防止溶液断路，饱和盐溶液型号的电极应保留少许结晶体，以保证饱和的要求。
3、当电极外壳上附有盐桥溶液或结晶体时，应随时除去。
4、参比电极不能在超声波下清洗。
上海雷磁232参比电极/甘汞电极使用说明书一、概述本电极是PH计上起参比作用的测量元件，可与各种指示电极组成测量电池，是甘汞单盐桥形式，电极插头为U型插片。
二、主要技术数据内阻：≤10（KΩ）同批比对电位：±3mv液位部流速：≤0.05（ml/10min）盐桥溶液：饱和氯化钾三、使用维护及注意事项1、电极在使用时，电极上端小孔的橡皮塞应拔去，以防止产生扩散电位影响测试结果。
参比电极安装技术交底
杂散参比电极安装技术交底1技术交底范围xxx工程参比电极安装技术交底。
2设计情况供电系统采用集中供电方式，主变电站进线电源110kV，系统环网电压35kV。
由xxx主变电站和xxx主变电站对本工程各车站、控制中心、车辆段、停车场变电所供电。
牵引降压混合变电所的主要功能是接受35kV电源，将其降压/整流后，向接触网提供直流1500V电源，向车站低压开关柜提供交流0.4kV电源。
每座变电所内均设置一套综合自动化系统，实现对变电所设备的监视与控制，并通过主控制系统实现在控制中心对各变电所设备的监视与控制。
3施工准备3.1作业准备施工图及技术资料齐全无误。
土建工程基本施工完毕，标高、尺寸、结构及预留孔洞均符合设计要求。
3.2材料准备参比电极的规格、型号应符合设计规定、应有相应质量证明文件、出厂检测试验报告、使用说明书。
参比电极埋设的填充物及引线的固定卡子材料准备齐全3.3人员配备金刚钻2台；冲击电钻8台；电源盘4盘；扳手、钢卷尺若4施工工艺和方法4.1施工工艺流程：预留空洞端子复核→参比电极检查→参比电极安装→参比电极连接线固定4.2施工方法参比电极安设在整体道床、隧道结构侧墙上，用来测试杂散电流引起隧道、整体道床内结构钢筋极化电位，以反映结构钢筋的腐蚀情况。
其安装方法如下：根据施工图纸测点位置布置，将参比电极埋设在测防端子附近，距测防端子距离不超过1m。
根据现场情况电极水平或垂直放置，在条件允许的情况下，将电极全部埋置在混凝土介质中。
除掉孔洞或方槽中的混凝土粉块或浮尘，用自来水淋湿内表面。
将事先配好的砂浆填料用蒸馏水（或干净的自来水）调匀，稠度适宜，然后将少许砂浆放入孔洞或方槽底部，将砂浆均匀涂抹在四周壁上。
将参比电极陶瓷外壳涂抹薄薄一层砂浆，轻轻放入孔洞或方槽中。
然后将电极导线穿过套管取出，将孔洞或槽的空隙封堵，并用砂浆抹平。
对有防水要求的地方按规定进行防水处理。
将导线按要求接入到传感器中。
5质量标准参比电极的规格、型号应符合设计规定、应有相应质量证明文件、出厂检测试验报告、使用说明书。
6211-M 型参比电极 说明书
6211-M型参比电极
使用说明书
一. 用途：
6211-M型电极为常规使用的单液接界参比电极。
用于电位测量与离子浓度测量，与本厂生产的MP-500系列电化学仪表配合使用，也可单独作为参比电极使用。
二. 技术参数：
1. 内阻：≤10KΩ
2. 液接界流速：≤0.05ml/10min
3. 参比溶液：3.5mol/L KCl
4. 参比电极：Ag/AgCl
5. 液接界：陶瓷芯
三. 注意事项：
1. 电极使用时，电极上端小孔的橡皮塞应拔去，以保持参比溶液的压力，使溶液渗透速度
平缓，液接界电位保持稳定。
当液面低于加液孔2cm时应及时补充新的KCl溶液。
2. 电极前端的保护瓶内有适量的3.5mol/L KCl浸泡溶液，电极头浸泡其中，以保持参比电
极的活化状态，测量时旋松瓶盖，拔出电极，用去离子水将电极冲洗干净即可使用。
用后再将电极插进并旋紧瓶盖。
浸泡溶液如有玷污，应及时更换。
3. 电极质量保证期为一年。
在质量保证期内，电极因制造厂的原因而不能正常工作的，可
免费修理或更换。
上海三信仪表厂
地址：上海市桂平路471号4幢3楼（漕河泾开发区内） 邮编：200233
网址：E-mail:*******************
6211-M参比电极使用说明书。
AgAgCl银氯化银参比电极产品说明书
银/氯化银参比电极
产
品
说
明
书
河南邦信防腐材料有限公司
2017年6月
银/氯化银参比电极用纯银及其他贵金属材料制作。
氯化银参比电极有稳定性以及好的电化学稳定性，且外壳采用强度塑料，能够在海水、土壤等复杂环境中长时间稳定使用，因此在阴极保护领域及其他相关领域得到了广泛的应用。
实验室内用银/氯化银参比电极图片
海洋环境、土壤用固态耐压银/氯化银参比电极图片
实验室参比电极介绍
氯化银参比电极分为长效氯化银参比电极及便携式氯化银参比电极两种。
河南邦信公司生产的银／氯化银参比电极主要用于海水或含氯离子环境金属结构的电位测量。
此类电极为双液接Ag/AgCl参比电极，不会被极性化，因此可以提供可靠的数据。
电极分固定安装型与便携式两种。
银/氯化银参比电极在含氯水溶液中具有很高的电化学稳定性，测量精度高(小于10mV) ，与铜/硫酸铜电极的电位差约100mV。
银/氯化银参比电极采用了特殊的密封设计，使用深度可达到30米左右。
设计用途
海水、含盐水、含氯污水中电位监测。
Ag/AgCl银/氯化银参比电极规格型号
使用方法：
1、将Ag/AgCl银/氯化银参比电极封头打开，可直接使用；
2、Ag/AgCl银/氯化银参比电极使用后，尽量浸泡在氯化钾溶液中或清水中保存；
注意事项：
1、搬运时小心轻放，严禁提拉导线移动电极；
2、电极埋设前应放置在阴凉干燥处，避免暴晒或雨淋；
3、冬天要做防冻处理；
4、严禁在深度超过30米水下区域使用；
5、其他事项请咨询生产单位。
河南邦信防腐材料有限公司
技术部
2017年6月。
参比电极安装及使用
Mo/MoO3参比电极安装1 技术参数参比电极安设在整体道床，隧道结构上，用来测试结构钢的极化电位，以反应结构钢的腐蚀情况，其技术参数如下：1）．电位稳定性：≤±20mV2）．电位极化性：在极化电流<5uA下电位波动<±30mV3）．电极外形尺寸：ø54X156mm4）．电极外壳抗压强度：10MPa5）．使用年限： 10年2 参比电极尺寸示意图3 参比电极安装方法:3.1 电极的安装前准备安装使用前必须将马上要安装的电极在洁净的自来水中浸泡8~10小时后备用；3.2 埋设位置隧道参比电极必须埋设在被测结构物的钢筋附近，道床参比电极埋设在侧防端子附近（具体见施工图），距钢筋（或钢）距离小于15mm。
电极垂直放置，将电极全部埋置在混凝土介质中；3.3 开孔及安装1）在选定的地点，钻取直径大于60mm，深度大于180mm的孔洞；除掉孔洞中的混凝土粉块或浮尘，用自来水淋湿内表面；2）将事先配好的水泥砂浆填料用自来水调匀，稠度适宜，然后将少许砂浆放入孔洞或方槽底部，用适当的工具将砂浆涂抹在四周壁上，注意涂抹均匀；3）将参比电极陶瓷外壳涂抹薄薄一层砂浆，轻轻放入孔洞中，直到达到理想深度为止；4）在电极埋置处上方，用砂浆抹平并与周围混凝土表层尽量取平。
3.4 接线参比电极引线为6米，采用1*2.5mm²电缆。
将电极引线穿过PVC套管引向传感器，并与传感器内接线端子连接；3.5 注意事项:1）电极采用多孔陶瓷外壳，因此在使用与安装过程中注意小心轻放，严禁撞击其它刚硬结构物；2）严禁用力提拉电极引线，以防断线：3）电极在埋置前应放在阴凉处，避免露天放置阳光曝晒或雨淋。
抗干扰型参比电极(极化探头)技术规范
抗干扰型参比电极（极化探头）技术规范（一）硫酸铜参比电极（极化探头）1、概述：抗干扰型长效铜／硫酸铜参比电极（极化探头）既可将其做为反馈信号源与直流电源连接，或做为普通参比电极埋在地下结构附近用于测量构筑物／土壤电位。
有效的消除由于存在土壤IR降、杂散电流等因素所引起的电位误差，达到精确检测被保护管道上的保护电位值。
2、技术要求：（1）铜电极采用紫铜丝或棒（纯度不小于99.7%）。
（2）硫酸铜为化学纯，用蒸馏水或纯净水配制饱和硫酸铜溶液。
（3）渗透膜采用渗透率高的微孔材料，外壳使用绝缘材料。
（4）流过硫酸铜电极的允许电流密度不大于5µA/cm2。
（5）硫酸铜电极相对于标准氢电极的电位为+316 mV （25℃），电极电位误差不大于10mV，其使用温度范围为0～45℃。
电极内阻不大于100Ω，电极温度系数：1.0mV/℃。
（6）长效铜／硫酸铜参比电极（极化探头）引出线符合下列要求：—单芯绞合铜导线，截面为1×10mm2。
— PVC绝缘层，黄色PVC护套。
（7）长效铜／硫酸铜参比电极（极化探头）的结构可参见附图12-1。
（8）参比电极（极化探头）外填包料成分为膨润土。
（9）投标方对所有参比电极（极化探头）进行检查与检测，确保参比电极（极化探头）的外观、化学成分、性能指标等满足本技术规范书的要求；并且在供货时，提供产品的名称、产品的型号、制造厂商的名称或商标、生产编号和日期、参比电极检验合格证明。
（10）参比电极（极化探头）外壳无损伤，连接电缆牢固。
（11）化学成分及电化学性能检查报告。
（12）制造/检测时间计划。
（13）到货后对外壳损伤、连接电缆牢固性、化学成分或电化学性能进行检验。
按批进行抽检，抽检频率不低于3%，但不少于3支，若不合格加倍抽查，其中一支不合格该批判定不合格，该批次参比电极不能使用在本工程上。
（二）包装和运输1、搬运过程中考虑参比电极的特殊要求，制作包装箱装运。
双液接参比电极
双液接参比电极1. 介绍双液接参比电极是一种用于电化学分析的电极，具有优异的性能和广泛的应用领域。
本文将深入探讨双液接参比电极的原理、制备方法、性能特点以及应用前景。
2. 原理双液接参比电极是指在参比电极和工作电极之间插入一个双液电解质电池，用于维持参比电极与工作电极之间的电位差。
它由参比电极、工作电极和电解质电池组成。
2.1 参比电极参比电极是一个具有稳定电位的电极，用来提供一个已知电位作为参考。
常用的参比电极有饱和甘汞电极和氯银电极等。
双液接参比电极通常选择饱和甘汞电极作为参比电极，因其电位稳定、反应活性低。
2.2 工作电极工作电极是进行电化学反应的电极。
根据不同的实验需求，可以选择不同种类的工作电极，如铂电极、玻碳电极等。
工作电极的选择应根据实验的具体要求来确定。
2.3 电解质电池电解质电池是连接参比电极和工作电极的重要组成部分。
它由两种不同的电解质溶液构成，分别填充在参比电极和工作电极之间。
双液接参比电极中常用的电解质电池有硫酸钾和硝酸钾溶液等。
3. 制备方法双液接参比电极的制备方法相对简单，以下是一种常用的制备方法：3.1 材料准备准备参比电极、工作电极、电解质电池的材料，如甘汞、铂电极、硫酸钾和硝酸钾溶液等。
3.2 操作步骤1.将甘汞填充在参比电极的容器中，加入足够的硫酸钾溶液使其饱和。
2.在工作电极上涂布一层薄膜，将其准备好。
3.将硝酸钾溶液注入参比电极和工作电极之间的电解质电池中。
4. 性能特点双液接参比电极具有以下性能特点：4.1 电位稳定性高双液接参比电极采用饱和甘汞电极作为参比电极，具有稳定的电位，能够提供准确的参考电势。
4.2 反应速度快双液接参比电极采用电解质电池作为电解质，其中的硝酸钾溶液能够提供快速的离子传输，使得电极反应速度快。
4.3 应用广泛双液接参比电极在电化学分析中得到广泛应用，可用于测量pH值、离子浓度、电导率等，适用于各种实验条件。
5. 应用前景双液接参比电极具有优异的性能，其在电化学分析领域的应用前景广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
——不再规定填包料的配比和成分。
本文件由中国石油天然气股份有限公司天然气与管道分公司提出并归口管理。
本文件起草单位：中国石油集团工程设计有限责任公司西南分公司
本文件主要起草人：牟 华黄春蓉张 平
本文件评审专家组：刘玲莉 葛艾天 俞彦英 尹成先 曲良山 许 静
本文件由中国石油集团工程设计有限责任公司西南分公司负责具体技术内容的解释。
业主检验
4.1.1业主或业主代表有权检查供货商根据本技术规格书要求所做的任一或所有工作，并可以自由出入（在正常工作时间内）供货商正在进行相关工作的任何场所。
4.1.2供货商应在合同签约后14天内将生产计划通知业主，任何试验开始前至少8周通知业主，以便业主有时间安排业主代表亲自验证这些试验。
4.1.3业主代表的检查不能减轻供货商应负的任何责任。
3.3.2提供资料
供货商应提交下列证书的复印件：
与提供产品相符合的营业执照；
高纯锌化学成分的第三方检测报告；
ISO9001认证书；
相应的入网证。
3.3.3质量承诺
供货商应对参比电极的制造、供货、检查负有全部责任，保证所提供的参比电极极应满足国家和行业有关标准和规范以及规格书的要求。
制造参比电极所有选用的材料应该是新的高质量的，不存在任何影响到性能的缺陷。
2供货范围及界面
供货商应提供硫酸铜参比电极、锌参比电极及其配套的电缆接头、连接电缆、填包料。
3技术要求
硫酸铜参比电极
3.1.1概述
长效铜／硫酸铜参比电极既可将其做为反馈信号源与直流电源连接，也可做为普通参比电极埋在地下结构附近用于测量构筑物／土壤电位。
3.1.2技术要求
1）铜电极采用紫铜丝或棒（纯度不小于%）。
数据单：是指根据各工程项目实际情况，填入的用于订货的参数；
技术评分表：技术评分表是招标投标过程中通用的技术组评分标准；
质保期：是指供货商承诺的对所供产品因质量问题而出现故障时提供免费维修及保养的时间段；
3
3.1供货商资质要求
3.1.1供货商证书要求
供货商应提供良好的售后服务和技术支持，包括现场安装、维修、检查，供货商应有国内技术支持能力。国外供货商需在国内设有办事处，并有国内的技术支持人员。所有主要材料的供货商及分包商的工厂均需获得ISO9001认证。
3.4对供货商应答的验证手段和欺诈处理
在开标以后的所有时间内，业主保留对供货商提供的投标资质、认证等证明文件进行验证的权力，如发现与实施不符，可立即废除该标书；对于已经授予中标函的，招标方有权取消授标函，并将视对工程的影响保留索赔的权利；对于已经签定合同的，招标方将保留索赔的权利。
第二部分 通用技术要求
严禁包装滚动和受撞击。
必须在外包装上标识产品名称、型号、数量、生产厂、地址、电话号码以及生产日期、运输防护标志等，运输过程的损坏由供货商负责。
7提交文件
投标文件
在投标过程中，供货商应向业主提供如下文件(但不限于此)：
公司介绍；
业绩表/跟踪报告；
有关技术资料（包括材料选择与配置、性能、外形、消耗、对数据表的填写等）；
产品检验
制造商应对所有参比电极进行检查与检测，以确保参比电极的外观、化学成分、性能指标等满足本技术规格书的要求；并且在供货时，提供参比电极检验合格证明。
外观检查：参比电极外壳有无损伤，连接电缆是否牢固。
5标志
标志内容：
1)产品的名称
2)产品的型号
3)制造厂商的名称或商标
4)生产编号和生产年、月
6包装和运输
12附图
附图12-1：长效铜/硫酸铜参比电极结构示意图。
附图12-2：锌参比电极结构示意图
联系人：牟 华
联系电话：
本文件在执行过程中，如有任何意见和建议，请反馈至：
中国石油天然气管道工程有限公司北京石油咨询中心
地址：北京市宣武区广安门内大街甲311号院中国石油管道大厦9层邮政编码100053
联 系 人：陈怡静
联系电话：0
CDP
文件编号：CDP-S-PC-AC-004-2009/B
第1页 共9页
业主使用时发生性能不合格等质量问题，供货商要赔偿由此带来的所有损失和费用。要求供货商对上述情况做出保证。
在业主选用适当和遵守保管及使用规程的条件下，从供货商发货之日起12个月内，或者连续运转不超过12个月（取时间较长者），因供货商制造质量而发生损坏和不能正常工作时，供货商应该免费为业主更换，如因此而造成业主人身和财产损失的，供货商应对其予以赔偿。
2）锌参比电极中的锌电极应为高纯锌制成，其化学成分应符合表3-1中的要求。
3）锌参比电极引出线应符合下列要求：
— 单芯绞合铜导线，截面为1×10mm2；
— PVC绝缘层，黄色PVC护套。
4）锌参比电极的结构参见附图12-2。
表3-1高纯锌的化学成分
化学成分
百分比％（重量）
铝
－
镉
≤
锌
铁
≤
铜
≤
铅
≤
4 检验
3.3.4进度承诺
供货商应对参比电极制造的进度与相关责任进行承诺。该承诺被认为是合同需执行的内容。
3.3.5其他
供货商对本规格书必须逐条做出明确答复，应逐条回答“满足”或“不满足”，并给出所提供产品的详细技术数据，对诸如“已知”、“理解”、“注意”、“同意”等不明确、不具体的答复视为不满足。对有技术指标要求的，应写出具体技术数据、指标和做出详细说明，不得仅以“满足什么的标准” 或“满足”为答复。如有异于本规格书要求的，应论述其理由。
本文件适用于油气管道工程项目参比电极的采购。
本文件包括技术条件、数据单和技术评分表三部分内容：
——技术条件部分为各工程项目通用并统一的技术要求；未经发布单位批准，任何单位或个人不得对该部分进行修改；
——数据单是为了统一各工程项目实际使用，在工程项目使用中填入用于订货的参数；工程项目中的数据单应按照建设项目管理程序，经审批后用于订货；
——技术评分表是为了统一招标投标过程中通用技术组评分标准，在工程项目使用中，可根据工程项目特点进行调整、修改，修改后用于工程项目的技术评分表应按照建设项目管理程序，经审批后方可使用。
本文件与《参比电极技术规格书》CDP-S-PC-AC-016-2009/A相比主要变化如下：
——技术规格书分成了技术条件、数据单和技术评分表三个部分；
1
在文件出版时，所有版本均为有效。所有标准都会被修订，使用本文件的各方应探讨、使用下列标准最新版本的可能性。本技术规格书指定产品应遵循的规范、标准法规主要包括但不仅限于以下所列范围：
GB/T 21448-2008 埋地钢质管道阴极保护技术规范
其它未列出的与本产品有关的规范和标准，供货商有义务主动向业主和设计提供。所有规范和标准均应为项目采购期时的有效版本。
当产品出现不能满足本技术规格书要求时，供货商应按照业主要求查找原因，直
9验收
工厂验收
产品制造厂应按照技术规格书及标准进行相关的检验和试验，并完成相应报告、证书。
到货验收
到货后应对外壳损伤、连接电缆牢固性、化学成分或电化学性能进行检验。应按批进行抽检，抽检频率不低于3%，但至少不少于3支，若不合格应加倍抽查，其中一支不合格该批判定不合格。
3.1.2供货商业绩和经验要求
投标人所提供的产品应是制造厂的标准产品，并且有按本规格书所提供的环境下成功运行三年以上的经历，买方不接受未经使用的新试制产品。
3.2强制技术条款
硫酸铜参比电极－硫酸铜为化学纯，用蒸馏水或纯净水配制饱和硫酸铜溶液。
锌参比电极－高纯锌的化学成分应满足本技术条件要求或国外相关标准的要求。
设计：承担项目工程设计任务的设计公司或组织；
供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备/材料的公司或厂家；
分包商：负责设计和制造分包合同所规定的设备/材料公司或厂家；
技术规格书：业主和设计提供的完整的技术规定，包括技术要求、数据单、技术评分表；
技术条件：各工程项目通用并统一的技术要求；
2）硫酸铜为化学纯，用蒸馏水或纯净水配制饱和硫酸铜溶液。
3）渗透膜采用渗透率高的微孔材料，外壳应使用绝缘材料。
4）流过硫酸铜电极的允许电流密度不大于5µA/cm2。
5）硫酸铜电极相对于标准氢电极的电位为+316 mV （25℃），电极电位误差应不大于5mV，其使用温度范围应为0～45℃。
6）长效铜／硫酸铜参比电极引出线应符合下列要求：
CDP
油 气 储 运 项 目设 计规定
CDP-S-PC-AC-004-2009/B
油气管道工程
参比电极技术规格书
2009-12-02发布2009-12-07实施
中国石油天然气股份有限公司天然气与管道分公司 发布
前 言
为了加强设备、材料的采购过程管理，统一油气储运项目设备材料技术规格书的编制格式、主要订货技术要求和技术评分标准，按照中国石油天然气与管道分公司“标准化 模块化 信息化”设计工作的要求，特编制本技术规格书。
3.3投标承诺
3.3.1供货商职责
供货商需递交简介，内容包括为项目提供产品制造、测试、检验、运输和验收、售后服务和技术支持的供货商。
供货商应提供良好的售后服务和技术支持，国外供货商应有国内技术支持能力，需在国内设有办事处，并有国内的技术支持人员。所有主要供货商及分包商的工厂均需获得ISO9001认证。
包装要求
运输包装应符合订货单中以及与订货单上所附其它文件对包装的要求，在搬运过程中应考虑参比电极的特殊要求。
按发货要求制作包装箱。
产品入箱前应用软质材料或包装纸包好捆紧。
电极应轻拿轻放入箱，电极间和电极与包装箱之间，应用软泡沫板隔离、固紧，严防在装卸运输过程中电极有相对移动或因颠簸而跳动。
产品装卸、运输应小心搬运。
