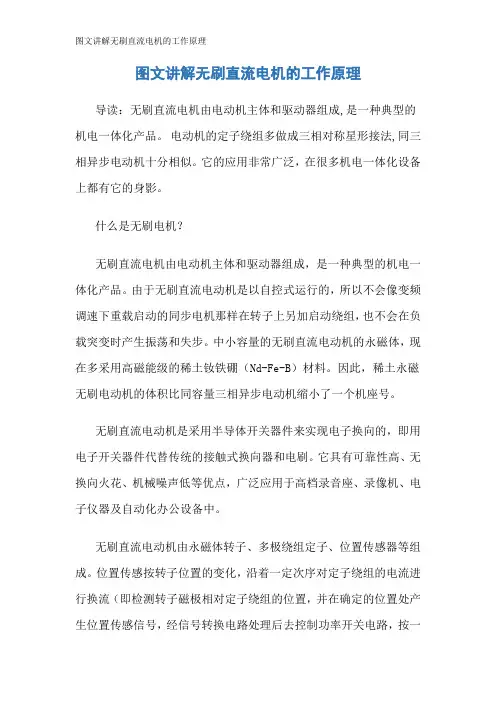

图文讲解无刷直流电机的工作原理导读：无刷直流电机由电动机主体和驱动器组成,是一种典型的机电一体化产品。
电动机的定子绕组多做成三相对称星形接法,同三相异步电动机十分相似。
它的应用非常广泛，在很多机电一体化设备上都有它的身影。
什么是无刷电机？无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
由于无刷直流电动机是以自控式运行的，所以不会像变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。
中小容量的无刷直流电动机的永磁体，现在多采用高磁能级的稀土钕铁硼（Nd-Fe-B）材料。
因此，稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。
无刷直流电动机是采用半导体开关器件来实现电子换向的，即用电子开关器件代替传统的接触式换向器和电刷。
它具有可靠性高、无换向火花、机械噪声低等优点，广泛应用于高档录音座、录像机、电子仪器及自动化办公设备中。
无刷直流电动机由永磁体转子、多极绕组定子、位置传感器等组成。
位置传感按转子位置的变化，沿着一定次序对定子绕组的电流进行换流（即检测转子磁极相对定子绕组的位置，并在确定的位置处产生位置传感信号，经信号转换电路处理后去控制功率开关电路，按一定的逻辑关系进行绕组电流切换）。
定子绕组的工作电压由位置传感器输出控制的电子开关电路提供。
位置传感器有磁敏式、光电式和电磁式三种类型。
采用磁敏式位置传感器的无刷直流电动机，其磁敏传感器件（例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等）装在定子组件上，用来检测永磁体、转子旋转时产生的磁场变化。
采用光电式位置传感器的无刷直流电动机，在定子组件上按一定位置配置了光电传感器件，转子上装有遮光板，光源为发光二极管或小灯泡。
转子旋转时，由于遮光板的作用，定子上的光敏元器件将会按一定频率间歇间生脉冲信号。
采用电磁式位置传感器的无刷直流电动机，是在定子组件上安装有电磁传感器部件（例如耦合变压器、接近开关、LC谐振电路等），当永磁体转子位置发生变化时，电磁效应将使电磁传感器产生高频调制信号（其幅值随转子位置而变化）。
无刷直流电机驱动器原理
无刷直流电机驱动器原理无刷直流电机驱动器的主要组成部分包括控制器、功率管和传感器。
控制器用来接收输入的指令信号，并将其转化为适合电机控制的信号。
功率管负责将电源提供的电能转化为电机所需的电能，并通过控制器传递给电机。
传感器主要用来监测电机的位置和速度，并将监测到的数据反馈给控制器，从而实现闭环控制。
1.控制器接收到输入的指令信号后，会先进行处理，并将其转化为适合电机控制的信号。
这个过程主要包括信号滤波和信号幅度调整。
2.处理后的信号会通过功率管传递给电机。
功率管主要包括一组晶体管或者MOSFET开关，用来控制电源电能的开关状态，从而实现向电机提供适合的电能。
3.为了保证电机的正常运转，需要对电流进行控制。
传统的方法是通过实时测量电流来进行控制，然而在无刷直流电机驱动器中，利用了电机绕组产生的感应电动势与电源提供的电动势之间的差异来进行控制。
通过监测电机绕组的霍尔效应信号，可以确定电机转子的位置和速度，从而实现对电机的控制。
4.当控制器确定了电机的位置和速度之后，就可以根据预设的转速要求，来控制功率管的开关状况。
具体来说，通过改变功率管开关的频率和占空比，可以控制电机绕组的电流大小和方向，从而实现对电机转子的控制。
5.由于无刷直流电机没有机械式的接触装置，所以不会因为摩擦而产生额外的能量损耗。
此外，由于无刷直流电机驱动器采用了闭环控制，可以根据电机的负载情况实时调整电流和电压，从而提高了电机的效率。
总结起来，无刷直流电机驱动器通过控制器、功率管和传感器的协同工作，实现对电机的准确控制。
通过监测电机绕组的霍尔效应信号，可以确定电机转子的位置和速度，并根据预设的转速要求，通过控制功率管的开关状况，来控制电机绕组的电流大小和方向，从而实现对电机的精确控制。
(完整)永磁无刷直流电动机的基本工作原理
永磁无刷直流电动机的基本工作原理无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
1. 电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。
电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成，其功能是:接受电动机的启动、停止、制动信号,以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩;接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。

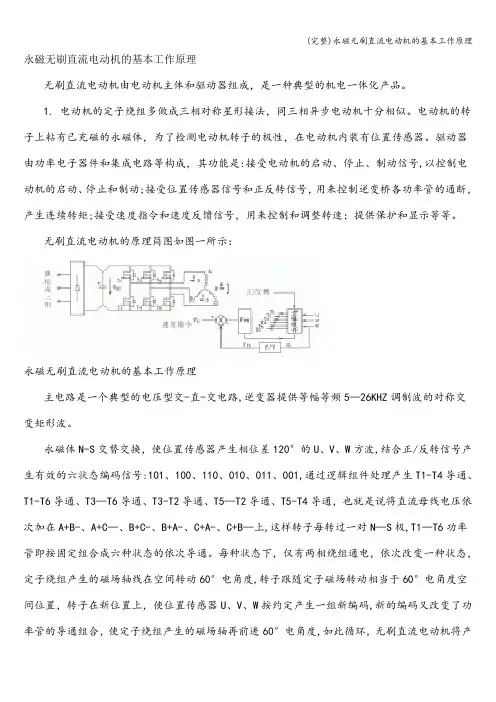

无刷直流电动机的原理简图如图一所示：永磁无刷直流电动机的基本工作原理主电路是一个典型的电压型交-直-交电路,逆变器提供等幅等频5—26KHZ调制波的对称交变矩形波。
永磁体N-S交替交换，使位置传感器产生相位差120°的U、V、W方波,结合正/反转信号产生有效的六状态编码信号:101、100、110、010、011、001,通过逻辑组件处理产生T1-T4导通、T1-T6导通、T3—T6导通、T3-T2导通、T5—T2导通、T5-T4导通，也就是说将直流母线电压依次加在A+B-、A+C—、B+C-、B+A-、C+A-、C+B—上,这样转子每转过一对N—S极,T1—T6功率管即按固定组合成六种状态的依次导通。
每种状态下，仅有两相绕组通电，依次改变一种状态，定子绕组产生的磁场轴线在空间转动60°电角度,转子跟随定子磁场转动相当于60°电角度空间位置，转子在新位置上，使位置传感器U、V、W按约定产生一组新编码,新的编码又改变了功率管的导通组合，使定子绕组产生的磁场轴再前进60°电角度,如此循环，无刷直流电动机将产生连续转矩，拖动负载作连续旋转。
正因为无刷直流电动机的换向是自身产生的，而不是由逆变器强制换向的，所以也称作自控式同步电动机。
2. 无刷直流电动机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置，所以不论转子的起始位置处在何处,电动机在启动瞬间就会产生足够大的启动转矩，因此转子上不需另设启动绕组.由于定子磁场轴线可视作同转子轴线垂直，在铁芯不饱和的情况下，产生的平均电磁转矩与绕组电流成正比，这正是他励直流电动机的电流—转矩特性。
无刷直流电机的驱动电路
无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转，无需刷子与换向器来调整磁场方向的电机。
它具有高效率、高转矩密度、长寿命等优点，被广泛应用于工业、航空航天、交通工具等领域。
二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。
基本原理如下： 1. 无刷直流电机的转子上安装有磁体，称为永磁体，用来产生转子磁场。
2. 定子上绕有若干个线圈，通过电流激励产生定子磁场。
3. 当定子磁场与转子磁场交叉时，产生转矩，使电机转动。
三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时，需要满足以下要求： 1. 高效率：电路应尽可能减少能量的损耗，以提高电机的效率。
2. 稳定性：电路应具有良好的稳定性，能够在各种工作条件下保持电机的正常运行。
3. 可调性：电路应具备可调节转速和转向的功能，以满足不同应用场景的需求。
4. 保护功能：电路应具备过流、过温等保护功能，以确保电机和电路的安全运行。
四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成： 1. 电源模块：提供电机驱动所需的电压和电流。
2. 电流检测模块：用于检测电机驱动电路中的电流情况，保护电机和电路的安全。
3. 电压转换模块：用于将电源提供的电压转换为电机所需的工作电压。
4. 逻辑控制模块：根据输入信号控制电机的转速和转向。
5. 保护模块：监测电机驱动电路的工作状态，当出现异常情况时进行相应的保护。
4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下： 1. 逻辑控制模块接收输入信号，根据信号产生驱动电流的时序。
2. 驱动电流经过电流检测模块后，进入电机的定子线圈。
3. 电机定子线圈中的电流产生定子磁场，与转子磁场交叉产生转矩。
4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。
直流无刷电机驱动原理
直流无刷电机驱动原理直流无刷电机（BLDC）是一种新型的电机，它采用了电子换向技术，相较于传统的有刷直流电机，具有更高的效率、更低的噪音和更长的使用寿命。
在现代工业和家用电器中，直流无刷电机已经得到了广泛的应用，如电动汽车、空调、洗衣机等领域。
本文将介绍直流无刷电机的驱动原理，帮助读者更好地理解和应用这一技术。
直流无刷电机的驱动原理主要包括三个方面，电子换向、PWM调速和闭环控制。
首先，我们来介绍电子换向技术。
传统的有刷直流电机通过机械换向实现电流的反向，而直流无刷电机则通过内置的传感器或者霍尔传感器来检测转子位置，从而实现电子换向。
当转子转动到特定位置时，电机控制器会根据传感器信号来切换电流的方向，使得电机能够持续地旋转。
这种电子换向技术不仅提高了电机的效率，还减少了摩擦和磨损，延长了电机的使用寿命。
其次，PWM调速是直流无刷电机的另一个重要驱动原理。
PWM（脉冲宽度调制）是一种调节电机转速的方法，通过改变电机输入的脉冲宽度和频率来控制电机的转速。
当需要调节电机转速时，控制器会改变PWM信号的占空比，从而改变电机的平均电压和电流，实现电机的调速功能。
这种调速方式不仅响应速度快，而且能够有效地节能减排，符合现代工业对节能环保的要求。
最后，闭环控制是直流无刷电机驱动的关键技术之一。
闭环控制通过传感器实时监测电机的转速和位置，将监测到的信号反馈给控制器，从而实现对电机的精准控制。
在一些对转速和位置要求较高的应用中，闭环控制能够保证电机的稳定性和精度，提高了电机的性能和可靠性。
总之，直流无刷电机的驱动原理涉及到电子换向、PWM调速和闭环控制这三个方面。
通过这些技术手段，直流无刷电机能够实现高效、低噪音、长寿命的工作特性，广泛应用于各个领域。
希望本文能够帮助读者更好地理解直流无刷电机的驱动原理，为相关领域的工程师和技术人员提供参考和借鉴。
直流无刷电机驱动器工作原理
直流无刷电机驱动器工作原理

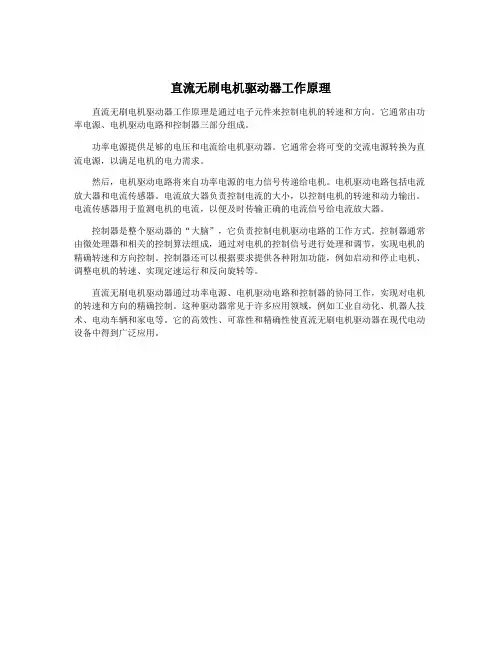

直流无刷电机驱动器工作原理是通过电子元件来控制电机的转速和方向。
它通常由功率电源、电机驱动电路和控制器三部分组成。
功率电源提供足够的电压和电流给电机驱动器。
它通常会将可变的交流电源转换为直流电源，以满足电机的电力需求。
然后，电机驱动电路将来自功率电源的电力信号传递给电机。
电机驱动电路包括电流放大器和电流传感器。
电流放大器负责控制电流的大小，以控制电机的转速和动力输出。
电流传感器用于监测电机的电流，以便及时传输正确的电流信号给电流放大器。
控制器是整个驱动器的“大脑”，它负责控制电机驱动电路的工作方式。
控制器通常由微处理器和相关的控制算法组成，通过对电机的控制信号进行处理和调节，实现电机的精确转速和方向控制。
控制器还可以根据要求提供各种附加功能，例如启动和停止电机、调整电机的转速、实现定速运行和反向旋转等。
直流无刷电机驱动器通过功率电源、电机驱动电路和控制器的协同工作，实现对电机的转速和方向的精确控制。
这种驱动器常见于许多应用领域，例如工业自动化、机器人技术、电动车辆和家电等。
它的高效性、可靠性和精确性使直流无刷电机驱动器在现代电动设备中得到广泛应用。
直流无刷电机驱动原理
直流无刷电机驱动原理直流无刷电机（Brushless DC Motor，简称BLDC）是一种通过电子器件控制转子转动的电机。
与传统的有刷直流电机相比，直流无刷电机具有结构简单、寿命长、效率高等优点，因此在许多领域得到广泛应用，如家电、汽车、航空航天等。
直流无刷电机的驱动原理主要包括电机结构、电机控制器和传感器三个方面。
首先，直流无刷电机的结构由转子和定子组成。
转子上的永磁体产生磁场，而定子上的线圈通过电流产生磁场。
当电流通过定子线圈时，定子磁场与转子磁场相互作用，产生转矩，从而驱动转子转动。
其次，直流无刷电机的控制器是实现电机转动的关键。
控制器主要由功率电子器件和控制电路组成。
功率电子器件包括MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极型晶体管），用于控制电流的通断。
控制电路则根据传感器反馈的信息，控制功率电子器件的开关状态，从而实现对电机的控制。
最后，直流无刷电机的传感器用于检测电机的转子位置和速度。
常用的传感器有霍尔传感器和编码器。
霍尔传感器通过检测转子磁场的变化，确定转子位置。
编码器则通过检测转子的旋转角度和速度，提供更精确的转子位置和速度信息。
传感器的反馈信息被送回控制器，用于控制电机的转动。
总结起来，直流无刷电机的驱动原理是通过控制器控制功率电子器件的开关状态，使电流按照一定的顺序流过定子线圈，从而产生转矩驱动转子转动。
传感器则用于检测转子位置和速度，提供反馈信息给控制器，实现对电机的精确控制。
直流无刷电机驱动原理的应用非常广泛。
在家电领域，直流无刷电机被广泛应用于洗衣机、冰箱、空调等产品中，提高了产品的效率和可靠性。
在汽车领域，直流无刷电机被用于驱动电动汽车的电机，实现零排放和高效能。
在航空航天领域，直流无刷电机被用于驱动飞机的舵机和飞行控制系统，提高了飞行的稳定性和安全性。
总之，直流无刷电机驱动原理是一种高效、可靠的电机驱动方式。
通过控制器和传感器的配合，实现对电机的精确控制，使其在各个领域发挥出更大的作用。
无刷直流电机的工作原理
无刷电机相信大家没听说过，生活或工作中都用过或接触过，今天分享一篇从基础开始描述无刷电机的文章。
0.电动机转动的原理先说电动机的基本原理吧。
有基础的可以直接跳过。
大家小时候都玩过磁铁吧，异极相吸，两磁铁一靠近“啪”就撞上了。
现在假设你的手速足够快，拿着一块磁铁在前面疯狂勾引，那么另外一块磁铁就一直跟着你。
你的手拿着磁铁画圈圈，另外一块磁铁也跟着你转圈圈。
以上，就是电动机转动的基本原理了。
只不过是在前面用来勾引的“磁铁”不是真的磁铁，而是由线圈通电后生成的磁场。
1. 无刷直流电机简介无刷直流电机，英语缩写为BLDC（Brushless Direct Current Motor）。
电机的定子（不动的部分）是线圈，或者叫绕组。
转子（转动的部分）是永磁体，就是磁铁。
根据转子的位置，利用单片机来控制每个线圈的通电，使线圈产生的磁场变化，从而不断在前面勾引转子让转子转动，这就是无刷直流电机的转动原理。
下面深入一下。
2. 无刷直流电机的基本工作原理2.1. 无刷直流电机的结构首先先从最基本的线圈说起。
如下图。
可以将线圈理解成长得像弹簧一样的东西。
根据初中学过的右手螺旋法则可知，当电流从该线圈的上到下流过的时候，线圈上面的极性为N，下面的极性为S。
现在再弄一根这样的线圈。
然后摆弄一下位置。
这样如果电流通过的话，就能像有两个电磁铁一样。
再弄一根，就可以构成电机的三相绕组。
再加上永磁体做成的转子，就是一个无刷直流电动机了。
2.2. 无刷直流电机的电流换向电路无刷直流电机之所以既只用直流电，又不用电刷，是因为外部有个电路来专门控制它各线圈的通电。
这个电流换向电路最主要的部件是FET（场效应晶体管，Field-Effect Transitor）。
可以把FET看作是开关。
下图将FET标为AT（A相Top），AB（A相Bottom），BT，BB，CT，CB。
FET 的“开合”是由单片机控制的。
2.3. 无刷直流电机的电流换向过程FET的“开合”时机是由单片机控制的。
直流无刷电机驱动原理
直流无刷电机的工作原理直流无刷电机的优越性直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，但直流电机的优点也正是它的缺点，因为直流电机要产生额定负载下恒定转矩的性能，则电枢磁场与转子磁场须恒维持90°，这就要藉由碳刷及整流子。
碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外，使用场合也受到限制。
交流电机没有碳刷及整流子，免维护、坚固、应用广，但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。
现今半导体发展迅速功率组件切换频率加快许多，提升驱动电机的性能。
微处理机速度亦越来越快，可实现将交流电机控制置于一旋转的两轴直交坐标系统中，适当控制交流电机在两轴电流分量，达到类似直流电机控制并有与直流电机相当的性能。
此外已有很多微处理机将控制电机必需的功能做在芯片中，而且体积越来越小；像模拟/数字转换器(Analog-to-digital converter，ADC)、脉冲宽度调制(pulse wide modulator，PWM)…等。
直流无刷电机即是以电子方式控制交流电机换相，得到类似直流电机特性又没有直流电机机构上缺失的一种应用。
直流无刷电机的控制结构直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响：N=120．f / P。
在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。
直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。
也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
直流无刷驱动器包括电源部及控制部如图(1) ：电源部提供三相电源给电机，控制部则依需求转换输入电源频率。
电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果输入是交流电就得先经转换器(converter)转成直流。
三相无刷直流电机驱动原理
三相无刷直流电机驱动原理一、引言三相无刷直流电机是一种广泛应用于工业和家电领域的电机，其驱动原理是通过电子器件实现电机转子的控制和驱动。
本文将从三相无刷直流电机的基本结构、工作原理以及驱动器件的选择和控制方法等方面进行介绍。
二、三相无刷直流电机的基本结构三相无刷直流电机由转子、定子和传感器组成。
转子是由永磁体组成，定子则由三组线圈（A、B、C相）和磁铁组成。
传感器用于检测转子位置，通常采用霍尔元件或光电传感器。
三、三相无刷直流电机的工作原理三相无刷直流电机通过交替激励定子线圈，产生磁场，使转子转动。
其工作原理可以简单描述为以下几个步骤：1. 传感器检测转子位置：传感器会实时检测转子的位置，并将检测结果反馈给控制器。
2. 控制器计算相应的电流：根据传感器反馈的转子位置信息，控制器会计算出相应的电流值，并将电流信号发送给电机驱动器。
3. 电机驱动器控制电流：电机驱动器根据控制器发送的电流信号，控制电流的大小和方向，使电机产生适当的转矩。
4. 电机转子运动：根据电机驱动器控制的电流信号，电机转子会按照一定的顺序和速度进行旋转。
5. 重复上述步骤：电机会不断地重复执行上述步骤，以保持转子的稳定转动。
四、三相无刷直流电机驱动器件的选择选择适合的驱动器件对于三相无刷直流电机的正常运行至关重要。
常用的驱动器件包括功率MOSFET、IGBT和功率集成电路等。
1. 功率MOSFET：功率MOSFET具有开关速度快、损耗小等特点，适合用于中低功率的电机驱动。
2. IGBT：IGBT具有较高的工作电压和工作温度范围，适合用于高功率电机驱动。
3. 功率集成电路：功率集成电路集成了多种功能和保护电路，能够提供更全面的电机驱动控制。
五、三相无刷直流电机的控制方法三相无刷直流电机的控制方法主要有霍尔传感器反馈控制和电动势反馈控制。
1. 霍尔传感器反馈控制：通过采集霍尔传感器检测的转子位置信息，实时调整电机驱动器的输出电流，以控制电机转速和转向。
无刷电机驱动方案及其工作原理
无刷电机驱动方案及其工作原理无刷电机，这个名字听起来就很酷吧？让我们来聊聊这个神奇的小家伙。
大家可能会想，电机不都是有刷的吗？为什么要搞个无刷的呢？有刷电机和无刷电机就像两个老朋友，前者是老派的，后者则是新时代的代表。
刷子，听起来好像是个扫地的工具，确实有点那意思。
它们的工作原理其实简单易懂，但一说起来就有点长。
简单来说，有刷电机里有电刷，摩擦产生热量，这就像在厨房炒菜，火一大，锅底就糊了。
而无刷电机就聪明多了，没有这些磨擦，不容易过热，效率高得很。
说到工作原理，大家就要坐稳了。
无刷电机主要依靠电子控制器来驱动，这就像开车一样，车子的方向盘、油门都需要电子信号来控制。
控制器会通过电流和电压来调节电机的转速和方向。
这样就不会出现刷子磨损的问题，使用寿命长，省心省力。
想想你买了个新电器，结果用几个月就坏了，那心里可得多憋屈！而无刷电机，就像是个年轻人，精力充沛，活力四射，让人特别放心。
再说到应用，哎哟，那简直是五花八门。
无刷电机在无人机、模型飞机、洗衣机、电动牙刷等等地方都能看到它的身影。
你看，现代生活里少了它，真的是没法转啊！比如说你在公园里看到的小飞机，它们都是靠无刷电机在飞的。
想象一下，阳光灿烂，风轻轻吹，飞机在空中划出优美的弧线，简直美得像幅画。
这可不是随便哪个电机都能做到的哦，得靠无刷电机的超强性能。
再提一下无刷电机的优点，那真是数不胜数。
噪音小，转起来就像小猫轻轻走路，几乎听不到声音。
想想如果你半夜睡觉，耳边传来轰隆隆的声音，那绝对是噩梦一场。
而无刷电机就像你身边的好朋友，静静陪伴你，绝不会打扰你。
然后，启动迅速，就像马达加速，瞬间给你带来强劲的动力，简直让人热血沸腾。
任何东西都有它的短板，无刷电机也不例外。
初期投入相对较高，可能让一些人有点犹豫。
但是，你想想，买个电动牙刷，能用几年，省下的时间和力气真的是值得的。
长久来看，省电省心，真的是一个值得投资的选择。
无刷电机的未来也是光明的，随着科技不断进步，这个小家伙的应用会越来越广泛。
直流无刷电机原理及驱动技术
直流无刷电机原理及驱动技术直流无刷电机（Brushless DC Motor，简称BLDC）是一种以电子换向的方式驱动的电机。
相对于传统的有刷直流电机，无刷直流电机具有更高的效率、更低的能量损耗、更长的寿命和更高的输出功率等优点，因此在许多应用领域得到了广泛应用。
直流无刷电机的工作原理比较复杂，它的转子由一组磁钢组成，分布在转子的外围，并以等间距排列。
在转子的外围，固定了一组电磁铁使得它们的磁极排列和磁铁相互间隔的磁极相对应。
电机通过控制器产生的脉冲信号，控制转子磁极的磁场的极性和强度。
当转子的磁场与电磁铁的磁场产生的磁力相互作用时，就会产生力矩推动转子旋转。
为了控制无刷电机的旋转方向和速度，需要使用电子换向技术。
电子换向可以通过测量转子位置并实时调整电流来实现。
电子换向通常通过三相电流反馈控制来实现。
这意味着需要三个传感器来测量电机的电流，并通过调整电流来实现换向控制。
无刷直流电机的驱动技术有多种，其中最常见的是基于PWM调制的驱动技术。
PWM调制将直流电源与电机连接，并以一定的频率调制电源电压，控制电机的运转速度和力矩。
这种驱动方式能够提高电机的效率，并减少能量损失。
此外，也可以使用传统的定向控制器来实现无刷电机的驱动，通过测量转子位置并控制定子线圈的电流来实现精确的转子控制。
在应用中，无刷电机的驱动技术还可以根据具体的需求进行调整。
例如，使用传感器和反馈控制器来实现闭环控制，可以提高驱动系统的响应速度和稳定性。
此外，还可以使用无传感器的反电动势控制技术，通过测量电机绕组的电流反电动势来测量转子位置，从而实现换向控制。
总之，直流无刷电机通过电子换向和驱动技术，实现了高效、低能耗、长寿命和高输出功率的特点。
在各种应用领域，比如磁盘驱动器、家用电器、汽车等，无刷电机都发挥了重要的作用。
进一步的研究和发展无刷直流电机驱动技术，可以进一步提高其性能，推动其应用范围的拓展。
（完整版）三相无刷直流电机系统结构及工作原理
（完整版）三相⽆刷直流电机系统结构及⼯作原理三相⽆刷直流电机系统结构及⼯作原理2.1电机的分类电机按⼯作电源种类可分为：1.直流电机：(1)有刷直流电机：①永磁直流电机：·稀⼟永磁直流电动机；·铁氧体永磁直流电动机；·铝镍钴永磁直流电动机；②电磁直流电机：·串励直流电动机；·并励直流电动机；·他励直流电动机；·复励直流电动机；(2)⽆刷直流电机：稀⼟永磁⽆刷直流电机；2.交流电机：(1)单相电动机；(2)三相电动机。
2.2⽆刷直流电机特点·电压种类多:直流供电交流⾼低电压均不受限制。
·容量范围⼤:标准品可达400Kw更⼤容量可以订制。
·低频转矩⼤:低速可以达到理论转矩输出启动转矩可以达到两倍或更⾼。
·⾼精度运转:不超过1 rpm.(不受电压变动或负载变动影响)。
·⾼效率:所有调速装置中效率最⾼⽐传统直流电机⾼出5～30%。
·调速范围:简易型/通⽤型(1:10)⾼精度型(1:100)伺服型。
·过载容量⾼:负载转矩变动在200%以内输出转速不变。
·体积弹性⼤:实际⽐异步电机尺⼨⼩可以做成各种形状。
·可设计成外转⼦电机(定⼦旋转)。
·转速弹性⼤:可以⼏⼗转到⼗万转。
·制动特性良好可以选⽤四象限运转。
·可设计成全密闭型IP-54IP-65防爆型等均可。
·允许⾼频度快速启动电机不发烫。
·通⽤型产品安装尺⼨与⼀般异步电机相同易于技术改造。
2.3⽆刷直流电机的组成直流⽆刷电动机的结构如图2.1所⽰。
它主要由电动机本体、位置传感器和电⼦开关线路三部分组成。
电动机本体在结构上与永磁同步电动机相似，但没有笼型绕组和其他起动装置。
其定⼦绕组⼀般制成多相（三相、四相、⽆相不等），转⼦由永久磁钢按⼀定极对数（2p=2,4，…）组成。
直流无刷电机控制器原理
直流无刷电机控制器原理直流无刷电机（BLDC）控制器是一种用于控制无刷电机转速和方向的设备，它通过精确的电子控制来实现对电机的精准驱动。
在本文中，我们将详细介绍直流无刷电机控制器的原理，包括其工作原理、结构组成、控制方法等内容。
1. 直流无刷电机控制器的工作原理。
直流无刷电机控制器的工作原理主要是通过对电机的三相驱动信号进行精确的控制，从而实现对电机的转速和方向的控制。
在控制器内部，通常包含了驱动电路、传感器信号处理电路和控制逻辑电路。
其中，驱动电路用于产生电机的三相驱动信号，传感器信号处理电路用于处理电机位置和速度的反馈信号，控制逻辑电路用于实现对电机的闭环控制。
2. 直流无刷电机控制器的结构组成。
直流无刷电机控制器通常由主控芯片、功率放大器、传感器、电源模块等部分组成。
主控芯片是控制器的核心部分，它负责处理传感器反馈信号并生成电机驱动信号，功率放大器用于放大主控芯片输出的驱动信号，传感器用于检测电机的位置和速度，电源模块用于为整个控制器提供稳定的电源供应。
3. 直流无刷电机控制器的控制方法。
直流无刷电机控制器通常采用开环控制和闭环控制两种方法。
开环控制是指根据预先设定的电机驱动信号直接驱动电机，这种控制方法简单、成本低，但精度较低。
闭环控制是指通过传感器反馈信号对电机进行实时监测和调节，以实现对电机的精准控制，这种控制方法精度高，但成本较高。
4. 直流无刷电机控制器的应用领域。
直流无刷电机控制器广泛应用于工业自动化、电动汽车、无人机、家用电器等领域。
在工业自动化中，直流无刷电机控制器可以实现对生产线上各种设备的精准控制；在电动汽车中，直流无刷电机控制器可以实现对电动汽车驱动系统的精准控制；在无人机中，直流无刷电机控制器可以实现对无人机飞行稳定性的控制；在家用电器中，直流无刷电机控制器可以实现对家用电器的精准驱动。
5. 结语。
通过本文的介绍，相信读者对直流无刷电机控制器的原理有了更深入的了解。
无刷电机驱动原理
无刷电机驱动原理无刷电机（BLDC）是一种采用电子换相技术来驱动的电机，相对于传统的有刷直流电机，无刷电机具有结构简单、寿命长、噪音低、效率高等优点，因此在现代工业和家用电器中得到了广泛的应用。
无刷电机的驱动原理是其能否正常工作的关键，下面我们就来详细介绍一下无刷电机的驱动原理。
1. 无刷电机的结构。
无刷电机主要由转子和定子两部分组成。
转子上有多个磁极，定子上有多个线圈。
当线圈通电时，会产生一个磁场，而转子上的磁极受到这个磁场的作用而转动。
无刷电机的转子不需要用碳刷来换向，而是通过电子装置来实现换向。
2. 无刷电机的驱动原理。
无刷电机的驱动原理主要包括电子换相和传感器换相两种方式。
（1）电子换相。
电子换相是指通过电子装置来控制电流的流向，从而改变线圈的磁场方向，从而驱动转子转动。
电子换相需要通过传感器来检测转子的位置，然后根据转子的位置来控制线圈的通断，从而实现换向。
这种方式简单可靠，成本低，因此在大多数无刷电机中得到了应用。
（2）传感器换相。
传感器换相是指在转子上安装了位置传感器，通过传感器来检测转子的位置，然后根据转子的位置来控制线圈的通断，从而实现换向。
传感器换相的优点是可以实时准确地检测转子的位置，缺点是成本较高，而且传感器容易受到外界环境的影响。
3. 无刷电机的驱动控制。
无刷电机的驱动控制主要包括开环控制和闭环控制两种方式。
（1）开环控制。
开环控制是指根据无刷电机的理论模型，通过预先设定的电流波形来控制电机的转动。
开环控制简单易行，成本低，但不能实时地调整电机的转速和转矩，因此在一些对控制精度要求不高的场合得到了应用。
（2）闭环控制。
闭环控制是指通过传感器来检测电机的转速和转矩，然后根据检测到的数据来调整电机的控制信号，从而实现对电机的精确控制。
闭环控制可以实时地调整电机的转速和转矩，因此在对控制精度要求较高的场合得到了应用。
无刷电机的驱动原理是其能否正常工作的关键，通过对无刷电机的结构、驱动原理和驱动控制进行了详细的介绍，相信大家对无刷电机的驱动原理有了更深入的了解。
无刷电机驱动的工作原理
无刷电机驱动的工作原理无刷电机驱动器（Brushless Motor Driver）是一种能够控制无刷电机转速和位置的电路装置。
相比传统的有刷直流电机驱动器，无刷电机驱动器无需以机械接触的方式来实现电刷和电机转子之间的同步，具有结构简单、可靠性高、寿命长等优点。
本文将从无刷电机原理、无刷电机驱动器的工作原理以及无刷电机驱动器的类型等方面进行详细解析。
一、无刷电机原理无刷电机的工作原理基于电磁感应的原理，利用磁场的作用力来实现电机的转动。
无刷电机由定子、转子和传感器等主要组成部分。
定子上绕有若干组线圈，通过施加不同频率、不同相位的电流，产生旋转电磁场。
转子上的永磁体被旋转电磁场作用力推动，从而带动电机的转动。
二、无刷电机驱动器的工作原理无刷电机驱动器作为无刷电机的控制核心，起到了控制电机转速和方向的作用。
无刷电机驱动器通常由功率电路、控制逻辑电路和电源电路三部分组成。
1. 功率电路：无刷电机驱动器的功率电路主要由多个功率MOSFET和驱动电路组成。
每个功率MOSFET控制着一个线圈，通过调整电流与电压的变化，来改变线圈的磁场，从而实现电机的转动。
驱动电路则负责产生用于控制功率MOSFET导通和关断的小信号脉冲。
2. 控制逻辑电路：无刷电机驱动器需要通过控制逻辑电路对电机的转速和方向进行控制。
通过对传感器测量的数据进行处理，控制逻辑电路可以判断旋转角度和速度，并将控制信号发送给功率电路，使其在合适的时间点打开或关闭相应的功率MOSFET。
3. 电源电路：无刷电机驱动器的电源电路负责为控制逻辑电路和功率电路提供稳定的电源。
一般情况下，电源电路采用整流、滤波和稳压等电路结构，将输入电源（一般为直流电源）转换为电机所需的电压和电流。
无刷电机驱动器的工作原理可以简单概括为：控制逻辑电路通过传感器测量的数据来判断电机的转速和位置，并将控制信号传递给功率电路。
功率电路根据控制信号的驱动，控制功率MOSFET的开关，以改变线圈的电流和磁场大小，从而控制电机的运动。
直流无刷电机驱动原理
直流无刷电机驱动原理直流无刷电机的工作原理直流无刷电机的优越性直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，但直流电机的优点也正是它的缺点，因为直流电机要产生额定负载下恒定转矩的性能，则电枢磁场与转子磁场须恒维持90°，这就要藉由碳刷及整流子。
碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外，使用场合也受到限制。
交流电机没有碳刷及整流子，免维护、坚固、应用广，但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。
现今半导体发展迅速功率组件切换频率加快许多，提升驱动电机的性能。
微处理机速度亦越来越快，可实现将交流电机控制置于一旋转的两轴直交坐标系统中，适当控制交流电机在两轴电流分量，达到类似直流电机控制并有与直流电机相当的性能。
此外已有很多微处理机将控制电机必需的功能做在芯片中，而且体积越来越小；像模拟/数字转换器(Analog-to-digital converter，ADC)、脉冲宽度调制(pulse wide modulator，PWM)…等。
直流无刷电机即是以电子方式控制交流电机换相，得到类似直流电机特性又没有直流电机机构上缺失的一种应用。
直流无刷电机的控制结构直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响：N=120．f / P。
在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。
直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。
也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
直流无刷驱动器包括电源部及控制部如图(1) ：电源部提供三相电源给电机，控制部则依需求转换输入电源频率。
电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果输入是交流电就得先经转换器(converter)转成直流。
无刷直流电机驱动器原理
图1 第2章 无刷直流电机的驱动原理驱动方式的理论分析一、主要器件MOSFETMOSFET 又称金属-氧化物半导体场效应晶体管,可分为N 型和P 型两种,又被称为NMOSFET 与PMOSFET;如图1所示,一块P 型硅半导体材料作衬底,在其面上扩散了两个N 型区,再在上面覆盖一层二氧化硅SiO2绝缘层,最后在N 区上方用腐蚀的方法做成两个孔,用金属化的方法分别在绝缘层上及两个孔内做成三个电极：G 栅极、S 源极及D 漏极,如图所示;在驱动器上用到的MOSFET 是在其上反并联一个二极管,该二极管通常被称为寄生二极管;由于添加了二极管的缘故,从而使其没有了反向电压阻断的能力;一般使用时在栅源极间施加一个-5V 的反向偏执电压,目的是为了保证是器件导通,噪声电压必须阈值门控栅极电压和负偏置电压之和; MOSFET 的使用方法和三极管的使用方法几乎类似,都是采用小电流的方式来控制大电流,这在模拟电路中经常用到;如图2所示,在无刷电机驱动器中使用MOSFET 主要是在MOSFET 的栅源极施加一个寄生二极管;二、单相半波逆变器原理如图3所示是单相半波逆变器的原理图;对其工作状态分析如下：第一个工作状态,v1导通,负载电压等于Ud/2,从而使负载电流与电压同向;第二个工作状态,v2关短后,负载电流流向vd2,使得负载上的电压变为-Ud/2;但随着时间的推移会使负载的电流最终变为0;第三个工作状态,v2导通,使得负载中出现了负电压和负电流;第四个工作状态,v2关断造成vd2正向偏置,得负载电压变为Ud/2; 图2图3 图2图4 如果电压为横坐标u,电流为竖坐标i 的话,那么通过上面四个状态就可以是电流和电压在四个象限内轮流工作;因此,采用一定的方法通过控制v1和v2的导通时间就可以达到控制负载上电流和电压按照一定的频率来轮换着工作;但是上面的变换有一些缺点;例如,在任何时刻加载在负载上的电压都是全部电压的一半;假如咋某个时刻对于功率额定的器件,电压减半后会使电流变为原来的两倍,同时又欧姆定律可知这时的发热会变为原来的次方倍;这对于器件来说会造成更大的风险;另外电压只能在最大电压的一半,没办法为0V,那就会是器件造成更大的波纹度;三、三相逆变电路原理如图所示由单项桥的原理来分析三相桥电路;每个负载由两个上下桥臂共同连接,中间是连接在一起的没有中心线的星型连接方式;中点电压有桥臂上下开关器件的开关状态所决定;假定每一相的桥臂在任意给定时刻均有一个开关器件的导通;当开关的一个关断时,该相电流就会流到另一的反向二极管上;但是开通每相桥臂开关和关断桥臂开关的时候需要预留足够的时间,以免造成直流供电电源的短路;通过原理可以看出来,只要控制每一相的上下桥臂的导通时间就可以控制每相上的电流和电压;以此设计驱动器的目的就是为了更好的控制导通的时间,也可以用导通的占空比来表示;电机控制原理一、旋转运动的过程直流无刷电机首先是通过位置传感器检测到电机转子的位置,这里用到的传感器主要有旋转变压器、霍尔元件、正交编码器、光电开关等;然后根据检测到转子的位置开启或者关闭相应的mos 管电路已达到控制电机的目的;如图4所示,上面三个mos 管分别为Q1、Q2、Q3统称为上桥臂,而下面三个Q4、Q5、Q6统称为下桥臂;当mos 管导通时,电流流经无刷直流电机的电枢,使流经的电流方向与磁场方向成90度,从而通过电机线圈产生的磁场与无刷直流电动机内部原有的磁场相作用,推动电动机转动;但这并不能一直转动下去;因此,当电机旋转过一定的角度有就需要改变mos 管的导通顺序,继续使通电线圈与定磁场成90度;通常情况下导通的mos 管是一组桥臂的上桥臂和另外一组的下桥臂,但是绝对不能同时导通一组桥臂的上下两个桥臂;因为这样会使电源出现短路,烧坏元器件;二、导通时间和频率的确定改变mos管导通的时间和导通频率来实现对电机参数的控制,通常情况下这种技术成为脉冲宽度调制技术,也被成为pwm控制方式;实现pwm的方案有很多,但是都需要实现以下几点：1.通过pwm信号和比较信号来产生控制信号;2.通过指令信号的采样来产生pwm 的占空比;。
无刷直流电机(BLDC)原理详解
无刷直流电机（或简称BLDC电机）是一种采用直流电源并通过外部电机控制器控制实现电子换向的电机。
不同于有刷电机，BLDC 电机依靠外部控制器来实现换向。
简言之，换向就是切换电机各相中的电流以产生运动的过程。
有刷电机是指具有物理电刷的电机，其每转一次可实现两次换向过程，而 BLDC 电机无电刷配备，因此而得名。
由于其设计特性，无刷电机能够实现任意数量的换向磁极对。
与传统有刷电机相比，B L D C电机具有极大的优势。
这种电机的效率通常可提高15-20%；没有电刷物理磨损，因而能减少维护；无论在什么额定速度下都可以获得平坦的转矩曲线。
虽然BL DC电机并不是新发明，但由于需要复杂控制和反馈电路，所以广泛采用的进展较为缓慢。
然而，由于近期半导体技术的发展、永磁体品质提升，以及对更高效率不断增长的需求，促使BL DC 电机在大量应用中取代了有刷电机。
B LD C 电机在许多行业找到了市场定位，包括白色家电、汽车、航空航天、消费、医疗、工业化自动设备和仪器仪表等。
随着行业朝着需要在更多应用中使用B LD C电机的方向发展，许多工程师不得不将目光投向该技术。
虽然电机设计的基础要素仍然适用，但添加外部控制电路也增加了另一系列需考虑的设计事项。
在诸多设计问题中，最重要的一点是如何获取电机换向的反馈。
电机换向在深入探索BL DC 电机反馈选项之前，先了解为什么需要它们至关重要。
BLD C电机可配置为单相、两相和三相；其中最常用的配置为三相。
相数与定子绕组数相匹配，而转子磁极数根据应用需求的不同可以是任意数量。
因为BL DC电机的转子受旋转的定子磁极影响，所以须追踪定子磁极位置，以有效驱动三个电机相。
为此，需使用电机控制器在三个电机相上生成六步换向模式。
这六步（或换向相）移动电磁场，进而使转子永磁体移动电机轴。
图1：B LD C 电机六步换向模式通过采用这种标准电机换向序列，电机控制器即可利用高频率脉宽调制(P WM) 信号，有效降低电机承受的平均电压，从而改变电机速度。
无刷直流电机的工作原理
无刷直流电机的工作原理
无刷直流电机是一种采用电子换向技术的直流电机，与传统的有刷直流电机相比，无刷直流电机具有结构简单、寿命长、噪音小、效率高等优点，因此在现代工业和家用电器中得到了广泛的应用。
本文将介绍无刷直流电机的工作原理。
无刷直流电机的工作原理主要涉及到电磁感应、电子换向和控制技术。
首先，
无刷直流电机的转子上安装有永磁体，定子上安装有电磁线圈。
当电流通过定子线圈时，产生一个旋转磁场。
根据洛伦兹力的原理，当永磁体与旋转磁场相互作用时，就会产生转矩，从而驱动转子转动。
这就是无刷直流电机的基本工作原理。
无刷直流电机的电子换向是通过控制器来实现的。
控制器中内置了传感器，可
以实时监测转子的位置和速度。
根据监测到的信号，控制器可以精确地控制电流的方向和大小，从而实现对电机的换向控制。
这种电子换向技术不仅可以降低摩擦和磨损，还可以提高电机的效率和响应速度。
除了电子换向技术，无刷直流电机还需要配合相应的控制技术才能发挥其最大
的性能。
例如，通过PWM技术可以实现对电机转矩和速度的精确控制，通过闭环
控制技术可以实现对电机运动的精准监控。
这些先进的控制技术使得无刷直流电机在自动化、机器人、电动车等领域有着广泛的应用前景。
总的来说，无刷直流电机的工作原理主要包括电磁感应、电子换向和控制技术。
通过这些技术的相互配合，无刷直流电机可以实现高效、精准的动力输出，满足不同领域的工业和家用需求。
随着科技的不断发展，相信无刷直流电机在未来会有更广阔的应用空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1
第2章 无刷直流电机的驱动原理
2.1 驱动方式的理论分析
一、主要器件MOSFET
MOSFET 又称金属-氧化物半导体场效应晶体管，可分为N 型和P 型两种，又被称为
NMOSFET 与PMOSFET 。
如图1所示，一块P 型硅 半导体材料作衬底，
在其面上扩散了两个N 型区，再在上面覆盖一层二氧
化硅(SiO2）绝缘层，最后在N 区上方用腐蚀的方法
做成两个孔，用金属化的方法分别在绝缘层上及两个
孔内做成三个电极：G(栅极）、S （源极）及D （漏极），
如图所示。
在驱动器上用到的MOSFET 是在其上反并
联一个二极管，该二极管通常被称为寄生二极管。
由
于添加了二极管的缘故，从而使其没有了反向电压阻
断的能力。
一般使用时在栅源极间施加一个-5V 的反向偏执电压，目的是为了保证是器件导通，噪声电压必须阈值门控（栅
极）电压和负偏置电压之和。
MOSFET 的使用方法和三极管的使用方法几乎类似，都是采用小电
流的方式来控制大电流，这在模拟电路中经常用到。
如图2所示，在
无刷电机驱动器中使用MOSFET 主要是在MOSFET 的栅源极施加一个寄
生二极管。
二、单相半波逆变器原理
如图3所示是单相半波逆变器的原理图。
对其工
作状态分析如下： 第一个工作状态，v1导通，负载电压等于Ud/2,从而
使负载电流与电压同向。
第二个工作状态，v2关短后，负载电流流向vd2，使
得负载上的电压变为-Ud/2。
但随着时间的推移会使
负载的电流最终变为0。
第三个工作状态，v2导通，使得负载中出现了负电
压和负电流。
第四个工作状态，v2关断造成vd2正向偏置，得负
载电压变为Ud/2。
如果电压为横坐标u ，电流为竖坐标i 的话，那
么通过上面四个状态就可以是电流和电压在四个象限内轮流工作。
因此，采用一定的方法通过控制v1
和v2的导通时间就可以达到控制负载上电流和电压按照一定的频率来轮换着工作。
但是上面的变换有一些缺点。
例如，在任何时刻加载在负载上的电压都是全部电压的一半。
假如咋某个时刻对于功率额定的器件，电压减半后会使电流变为原来的两倍，同时又欧姆定律可知这时的发热会变为原来的次方倍。
这对于器件来说会造成更大的风险。
另外电压只能在最大电压的一半，没办法为0V ，那就会是器件造成更大的波纹度。
图2 图3
图2
图4
三、三相逆变电路
原理如图所示
由单项桥的原理来分析三相桥电路。
每个负载由两个上下桥臂共同连接，中间是连接在一起的没有中心线的星型连接方式。
中点电压有桥臂上下开关器件的开关状态所决定。
假定每一相的桥臂在任意
给定时刻均有一个开关器
件的导通。
当开关的一个关
断时，该相电流就会流到另
一的反向二极管上。
但是开
通每相桥臂开关和关断桥
臂开关的时候需要预留足
够的时间，以免造成直流供
电电源的短路。
通过原理可以看出来，
只要控制每一相的上下桥
臂的导通时间就可以控制
每相上的电流和电压。
以
此设计驱动器的目的就是
为了更好的控制导通的时
间，也可以用导通的占空比来表示。
2.2电机控制原理
一、旋转运动的过程
直流无刷电机首先是通过位置传感器检测到电机转子的位置，这里用到的传感器主要有旋转变压器、霍尔元件、正交编码器、光电开关等。
然后根据检测到转子的位置开启或者关闭相应的mos 管电路已达到控制电机的目的。
如图4所示，上面三个mos 管分别为Q1、Q2、Q3统称为上桥臂，而下面三个Q4、Q5、Q6统称为下桥臂。
当mos 管导通时，电流流经无刷直流电机的电枢，使流经的电流方向与磁场方向成90度，从而通过电机线圈产生的磁场与无刷直流电动机内部原有的磁场相作用，推动电动机转动。
但这并不能一直转动下去。
因此，当电机旋转过一定的角度有就需要改变mos 管的导通顺序，继续使通电线圈与定磁场成90度。
通常情况下导通的mos 管是一组桥臂的上桥臂和另外一组的下桥臂，但是绝对不能同时导通一组桥臂的上下两个桥臂。
因为这样会使电源出现短路，烧坏元器件。
二、导通时间和频率的确定
改变mos 管导通的时间和导通频率来实现对电机参数的控制，通常情况下这种技术成为脉冲宽度调制技术，也被成为pwm 控制方式。
实现pwm 的方案有很多，但是都需要实现以下几点：1.通过pwm 信号和比较信号来产生控制信号。
2.通过指令信号的采样来产生pwm 的占空比。
