水表种类和精度的研究
水表种类和精度的研究
城市供水事业是城市基础设施的重要组成部分，也是现代化城市建设中必不可少的前导产业，其中水表计量更是供水工作中必不可少的环节。我国水表工业与世界经济发达国家水表工业仍然存在差距。主要表现在：
1.产品设计水平仍然滞后，特别是大口径水表方面；
2.工艺过程、工艺装备、检测仪器与检测手段落后，国外经济发达国家水表生产工艺过程大多是自动化、机械化、检测仪器数字化；
3.在基础工业材料的研究、应用存在差距；
4.在水表传统产品与高新科技相结合水表产品上存在差距。

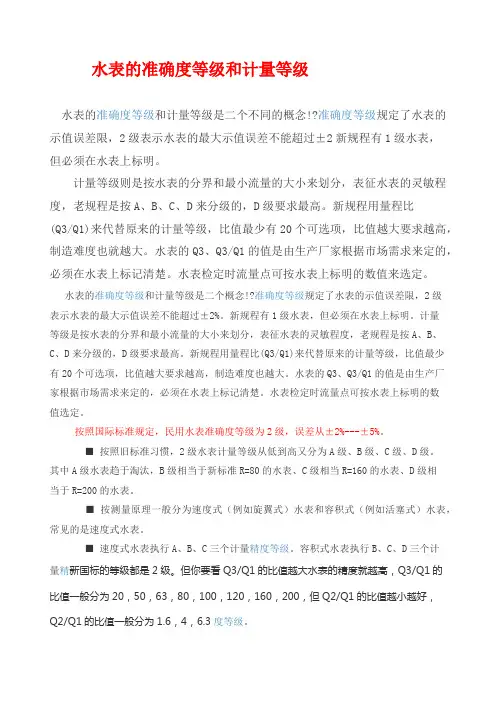

本文对目前常见的水表类型进行分析，并对影响水表计量精度的因素进行分析研究。

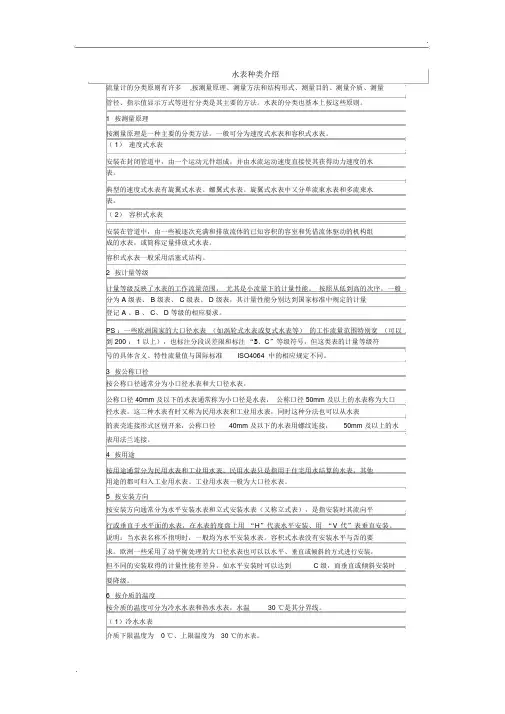

一、水表种类：
1.机械水表：普通的机械水表基本可以分为干式、湿式、旋翼式和螺翼式四种。工作原理：通过水流动时产生的动力带动水表内的齿轮旋转，表面的指针在齿轮的带动下旋转，显示用水量。具有价格低廉，使用范围十分广，计量相对准确的特点。但在供水管理方面，该种水表存在几个弊端：首先，由于水表安装位置大部分在室内，抄表不便，由此引起多收、少收的现象，用户与供水部门易发生矛盾；有部分管理部门将水表统一移到户外，但户外工作的环境差，水表内齿轮长时间处于高温状态，易变形老化，大大影响水表的计量精确度。
2.智能水表
目前市场上智能水表种类繁多，主要可分为水表远传显示系统、智能水表远传抄读系统、IC智能水表管理系统、智能安防抄表系统。
2.1水表远传显示系统与智能水表远传抄读系统：水表远传显示系统是在水表上加装两套电子显示读数系统，一套在水表上让用户查看，另一套安放在门口或大楼底层，让抄表员在室外抄读数据。而智能水表远传抄表系统则在水表远传显示系统中加入一套与手掌抄表器连用集中传输装置，抄表员抄表时，只需将抄表器与传输系统传输器连接，成百户水表的资料就会在短时间内全部输入抄表器，最后通过中心管理计算机再重新将抄表的资料全部取出，以便计算和存档。
这两种系统结构基本一样，后者只不过是前者的改进版，还可以分为内置式远程显示系统、单头式外置远程显示系统、双头式外置远程显示系统。
