一级直齿圆柱齿轮减速器设计说明书
机械基础课程设计一级直齿圆柱齿轮减速器
机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。
2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。
（2）使用期限：5年。
（3）动力来源：三相交流（220V/380V）电源。
（4）允许误差：允许输送带速度误差5%±。
5、设计任务（1）设计图。
一级直齿（或斜齿）圆柱齿轮减速器装配图一，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。
（2）设计计算说明书一份（16开论文纸，约20页，8000字）。
目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。
2，选择电动机（1） 选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V ，Y 系列。
（2） 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为：kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97（8级精度）、3η=0.99（球轴承）、4η=0.995、5η=0.96 故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比围为i 2=3~5（8级精度）。
机械设计课程设计_一级圆柱齿轮减速器说明书
机械设计基础《课程设计》课题：一级直齿圆柱齿轮减速器目录一. 设计任务书1.1 课题题目1.2 主要技术参数说明1.3 传动系统工作条件1.4 传动系统方案二. 电动机的选择和计算2.1 电动机选择2.2 效率参数的选择2.3 电动机和滚筒的转速与传动比选取三. 分配传动装置各级传动比的计算3.1 传动装置总传动比3.2 计算各轴转速3.3 计算各轴功率3.4 计算各轴转矩四. 带传动设计3.1 确定计算功率3.2 确定V 带型号3.3 确定带轮直径3.4 验算带速3.5 确定带长及中心距3.6验算包角3.7确定V带根数Z3.8确定粗拉力F03.9计算带轮轴所受压力Q3.10带轮结构设计五.齿轮传动与结构设计4.1齿轮材料和热处理的选择4.2齿轮几何尺寸的设计计算4.2.1按照接触强度初步设计齿轮主要尺寸4.2.2齿轮弯曲强度校核4.2.3齿轮几何尺寸的确定4.3齿轮的结构设计六.轴的结构设计和计算5.1轴的材料和热处理的选择5.2轴几何尺寸的设计计算5.2.1 按照扭转强度初步设计轴的最小直径5.2.2轴的结构设计5.2.3轴的强度校核七.轴承、键和联轴器的选择和效验6.1轴承的选择及校核..6.2键的选择计算及校核6.3联轴器的选择九. 总结参考文献绪论本论文主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《公差与互换性》等多门课程知识，并运用手工进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。
通过这次训练，使我们在众多方面得到了锻炼和培养。
主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。
（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力亠.设计任务书1.1课题题目设计带式输送机传动系统中的减速器。
V带-一级圆柱齿轮减速器设计说明书Ⅱ1
机械零件课程设计任务书设计题目：带式传动机装置的一级圆柱齿轮减速器。
运动简图:一、电动机的选择（2）选择电动机功率（3）确定电动机的转工作机所需的电动机输出功率为：所以由电动机至工作机之间的总效率(包括工作机效率)为：543221ηηηηηη=w之中5432;1,,,ηηηηη分别为带传动、轴承、齿轮传动、联轴器、卷筒的效率。
96.0;993.0;97.0;99.0;96.054321====ηηηηη所以=7。
01kw卷筒轴的工作转速为：=45014.39.1100060⨯⨯⨯ =80.68r/min按推荐的合理传动比范围，取V带传动的传动比,单级齿轮传动比，则合理总传动比的范围，故电动机转速的可选范围为:m in/6.1613~08.48468.80)20~6(rninwd=⨯=⨯=符合这一范围的同步转速电动机有和Y160m2-8和P d=7。
01kwn w=80.68r/min速Y132s-4三种。
综合考虑选择Y160M-6型电动机，其额定功率是5.5kw；同步转速是1000r/min;满载转速是970r/min;总传动比是12.02。
方案电动机型号额定功率电动机转速/传动装置的总传动比同步转速满载转速1 Y160M-6 7.5 1000 970 12.022 Y132M-4 7.5 1500 1400 17.853 Y160L-8 7.5 750 720 8.92 选择Y160M-6电动机二、计算总传动比和分配传动比设计项目计算及说明主要结果（1）计算总传动比由选定电动机的满载转速mn和工作机主动轴的转速wn可得传动装置的总传动比为：12min/68.80min/970===rrnniwm对于一级传动有：21iii⨯=把总传动比合理地分配给各级传动比，限制传动件的圆周速度以减小动载荷，降低传动精度等级，在满足使传动装置结构尺寸较小、重量较轻和使各传动件的尺寸协调，结构匀称、合理、避免相互干涉碰撞的条件下取：31=i42=i12=i31=i42=i三、计算传动装置的运动和动力差数设计项目计算及说明主要结果（1）各轴的转速由式（9.8）～式(9.10)得出：min/33.323397011rinn m===min/83.80433.323212rinn===m in/83.802rnnw==m in/33.3231rn=m in/83.802rn=m in/83.80rnw=（2）各轴的输入功由式（9.11～9.13）得出：kwp73.61=kwp6.62=率kwp p kw p p kw p p w d 21.63.99.096.06.66.697.096.073.673.696.001.7432121211=⨯⨯=⨯⨯==⨯⨯=⨯==⨯=⨯=ηηηηkw p w 2.6=（3）各轴的转矩m N n p T m d d •=⨯=⨯=02.6997001.795509550m N n p T m N n p T m N n p T w w w •=⨯=⨯=•=⨯=⨯=•=⨯=⨯=7.73383.8021.69550955016.78783.806.69550955078.19833.32373.695509550222111mN T d •=02..69m N T •=78.1981mN T •=16.7872mN T w •=7.733运动和动力参数的计算结果列与下表：轴 参数 电动机轴1轴2轴滚筒轴功率p/kw 7.01 6.73 6.6 6.21 转速n/r/min 970323.3380.8380.83转矩T/N.m 69.0218.78787.16733．7 传动比i 3 4 1 效率0.960.970.99四、带传动设计设计项目计算过程及计算说明主要结果（1）确定计算功率查参考资料 ，查表9.21有 6.1=A k 则kw P K P A C 22.1101.76.1=⨯=⨯==C P 11.22kw（5）初定中心距a 和基准带长初定中心距为a=750mm7504)140425()140425(214.375024)()(22221221⨯-++⨯+⨯=-+++=addddal dddddπ=2414.13mm取标准值为mmld2500=由式（9.20）得实际中心距a为：mmLLaa dd94.792)213.24142500750(2=-+=-+≈中心距a的变动范围为：mmLaad44.755015.0min=-=mmLaad94.867250003.094.79203.0max=⨯+=+=mmld2500=mma94.792≈mma44.755min=mma94.867max=（6）校验小带轮包角12041.1593.57180121〉=⨯--=adda dd=1a41.159（7）确定V 带根数Z由式la ck K p p p z )(0∆+≥得根据33.323,14011==n d d 查表9.10用内插法得：kw p 65.10=⎪⎪⎭⎫ ⎝⎛-=∆i b kn k p 1110由表9.18查得310649.2-⨯=b k根据传动比4=i 表9.19 得3106494.2-⨯=bkkw kw p 31.01373.11197010649.230=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-⨯⨯=∆-由表9.4差的带长度修正系数03.1=lk由图9.12查得包角系数97.0=a k 得 普通带根数()72.503.197.031.065.122.11=⨯⨯+=z 得Z=6根kw p 65.10=310649.2-⨯=b k=∆0p kw 31.0Z=6 （8）单根V 带的初拉力由参考资料1表9.1得q=0.1kg/m N qv zv p F c Q 01.21611.717.0)195.05.2(11.76222.111000)197.05.2(2100022=⨯+-⨯⨯⨯⨯=+-=NF Q 01.216=（9）带轮轴上的压边力Na z F F Q 43.2550241.159sin 601.21622sin 210=⨯⨯⨯==N F Q 43.2550=（10）设计结果选用6根A-4000GB/T 11544_1997V 带; 带基准长度2500mm ；轴上压 6根A-4000GB/T力N 43.2550为Q F ；mm d mm d d d425;14021==11544_1997V 带综上结果各参数列表如下： 参数 电动机轴 1轴 2轴 滚筒轴 功率p/kw 7.01 4.8 4.47 4.29 转速n/r/min 970315.7993.9893.98转矩T/N.m 59.24183.73779.78 732.3 传动比i 3.04 3.95 1 效率0.960.970.99五、齿轮设计设计项目计算过程及计算说明主要结果（1）选择齿轮材料及精度等级因传递功率不大，选用软齿面齿轮组合，小齿轮用45钢正火，硬度为169～217HBS,大齿轮选用45钢调质。
一级直齿圆柱齿轮减速器设计说明书

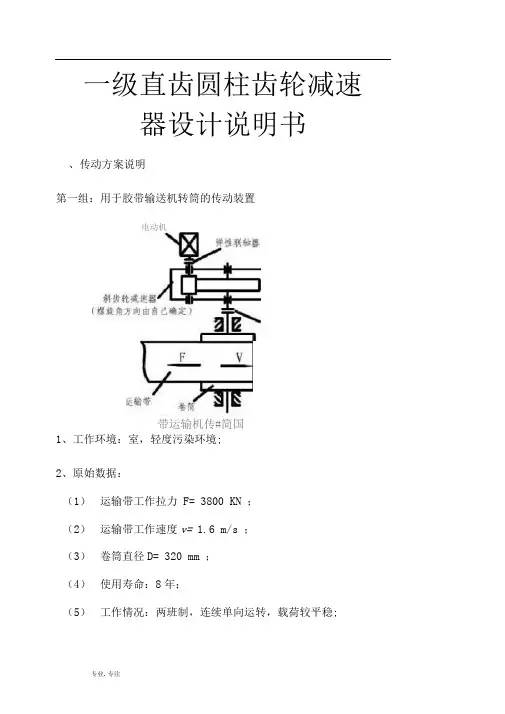

一级直齿圆柱齿轮减速器设计说明书、传动方案说明第一组：用于胶带输送机转筒的传动装置1、工作环境：室，轻度污染环境;2、原始数据：（1）运输带工作拉力F= 3800 KN ；（2）运输带工作速度v= 1.6 m/s ；（3）卷筒直径D= 320 mm ；（4）使用寿命：8年；（5）工作情况：两班制，连续单向运转，载荷较平稳;电动机带运输机传#简国(6)制造条件及生产批量：一般机械厂制造，小批量;、电动机的选择1、选择电动机类型1)电动机类型和结构型式按工作要求和条件，选用一般用途的丫系列全封闭自扇冷鼠笼型三相异步电动机。
2)电动机容量(1)卷筒轴的输出功率P W(2)电动机输出功率P rPw传动装置的总效率n式中：1,2…为从电动机至卷筒轴之间的各传动机构和轴承的效率。
由表2-4查得：角接触轴承n 1=0.99; 圆柱齿轮传动n 2=0.97;联轴器n 3=0.99; 运输卷筒n 4=0.96 V带传动5 0.95；贝y3n =0.99 x 0.97 x 0.99 x 0.96 x 0.95 〜0.85故滚筒轴的转速是n w=60v/3.14D=60 x 1.6 x 1000/(3.14 x 320)=95.54 r/mi n(3) 电动机额定功率RP0= (1~1.3) Pr=7.15~9.295查手册选取电动机的额定功率为F b=7.5 K w。
按设计手册推荐的传动机传动比围，取V带传动比i 1=2~4,单级圆柱齿轮传动Pw 6.080kwP wFv10003800 1.610006.080 kwP rP w 6.080 7.15kWn =0.85Pr 7.15kwn w 95.54r / minR)=7.5K W比i 2=3~6,贝U总传动比围是ia = (2X 3)~ (4X 6) =6~24则电动机可选择的转速围相应为nd=ia X n w = (6~24)X 95.5=573~2292 r/min根据表2-1查出，电动机同步转速符合这一围的有 750、100、1500 r/min 。
一级直齿圆柱齿轮减速器设计计算说明书
机械设计基础课程设计计算说明书设计题目：学院班级学号：设计者：指导教师：完成日期：年月日目录一、传动方案的分析 (1)二、电动机的选择 (1)三、带传动设计 (4)四、齿轮传动设计 (7)五、减速器结构、润滑和密封的设计 (9)六、轴的设计与计算 (10)七、滚动轴承的选择与计算 (18)八、键联接的选择及校核计算 (19)九、联轴器的选择 (21)十、减速器附件的选择 (21)十一、润滑与密封 (25)十二、课程设计小结 (25)十三、参考资料 (26)《机械设计基础》课程设计任务书设计题目：设计输送机传动装置的一级直齿圆柱齿轮减速器及带传动。
传动简图：1.电动机2.V带3.减速箱4.联轴器5.输送带6.滑动轴承7.滚筒原始数据：题号滚筒圆周力（N）输送带速（m/s）滚筒直径（mm）传动比误差（%）使用期限（年）37 3800 1.6 340 ±5 7（注）按指导教师标有“√”符号的题号进行设计。
说明：1.单向运转，有轻微振动；2.每年按300个工作日计算，每日工作二班。
设计工作量1.减速器总装图一张（A1）2.零件图二张(A3)3.设计说明一份(A4)。
完成日期:________年_____月____日设计指导教师：_________ ______年____月____日任课教师:__________ __________年____月____日评分与评语:___________________________________________设计计算及说明结果一、传动方案的分析机器一般是由原动机、传动装置和工作装置组成。
传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。
传动装置是否合理将直接影响机器的工作性能、重量和成本。
合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。
本设计中原动机为电动机，工作机为输送机。
单级齿轮减速器说明书
减速器设计说明书系别：专业班级：姓名：学号：指导教师：职称：目录第一章设计任务书 (1)1.1设计题目 (1)1.2设计步骤 (1)第二章传动装置总体设计方案 (1)2.1传动方案 (1)2.2该方案的优缺点 (1)第三章选择电动机 (2)3.1电动机类型的选择 (2)3.2确定传动装置的效率 (2)3.3选择电动机容量 (2)3.4确定传动装置的总传动比和分配传动比 (3)第四章计算传动装置运动学和动力学参数 (4)4.1电动机输出参数 (4)4.2高速轴的参数 (4)4.3低速轴的参数 (4)4.4工作机的参数 (5)第五章普通V带设计计算 (5)第六章减速器齿轮传动设计计算 (9)6.1选精度等级、材料及齿数 (9)6.2按齿根弯曲疲劳强度设计 (9)6.3确定传动尺寸 (11)6.4校核齿面接触疲劳强度 (12)6.5计算齿轮传动其它几何尺寸 (13)6.6齿轮参数和几何尺寸总结 (14)第七章轴的设计 (15)7.1高速轴设计计算 (15)7.2低速轴设计计算 (21)第八章滚动轴承寿命校核 (27)8.1高速轴上的轴承校核 (27)8.2低速轴上的轴承校核 (28)第九章键联接设计计算 (29)9.1高速轴与大带轮键连接校核 (29)9.2低速轴与大齿轮键连接校核 (29)9.3低速轴与联轴器键连接校核 (29)第十章联轴器的选择 (30)10.1低速轴上联轴器 (30)第十一章减速器的密封与润滑 (30)11.1减速器的密封 (30)11.2齿轮的润滑 (30)11.3轴承的润滑 (31)第十二章减速器附件 (31)12.1油面指示器 (31)12.2通气器 (31)12.3放油塞 (32)12.4窥视孔盖 (32)12.5定位销 (33)12.6起盖螺钉 (33)第十三章减速器箱体主要结构尺寸 (33)第十四章设计小结 (34)参考文献 (34)第一章设计任务书1.1设计题目一级直齿圆柱减速器，拉力F=2300N，速度v=1.1m/s，直径D=350mm，每天工作小时数：16小时，工作年限（寿命）：10年，每年工作天数：300天，配备有三相交流电源，电压380/220V。
(完整word版)一级圆柱齿轮减速器说明书
分析确定方案通常原动机的转速与工作机的输出转速相差较大，在他们之间常采用多级传动来减速。
齿轮传动具有承载能力大、效率高、允许速度高、尺寸紧凑、寿命长等特点，因此在传动装置中一般应首先采用齿轮传动。
在该装置中无特殊要求可以采用直齿圆柱齿轮。
带传动具有传动平稳﹑吸振等特点，且能起过载保护的作用。
但由于它是靠摩擦力来工作的，在传递同样功率的条件下，当带速较低时，传动结构尺寸较大。
为了减小带传动的结构尺寸，应将其布置在高速级。
已知数据：滚筒圆周力F=1500N，滚筒带速V=1.5m/s，滚筒直径D=280mm，滚筒长度L=400mm。
垂直面受力图:3)计算弯矩:水平面弯矩M CH= Raxy·AC=4639.59*66=306212.94 N•mm 水平面弯矩图;垂直面弯矩M CV= Raxz·AC=1688.67*66=111452.22 N•mm M CH=306212.9 4 N•mmM CV=111452.2 2 N•mm垂直面弯矩图;合成弯矩 M C =2CV 2CHM M +=2222.11145294.306212+=325864.94 N•mm 合成弯矩图4)轴的扭矩T=222.7N •m=2.227×105 N •mm 轴的扭矩图:M C =325864.94 N•mmT=222700N •mm5)确定许用应力:因初选轴的材料为45#调质 查表13-1得σB =650Mpa σs =360M查表13-6得:〔σ+1〕bb =215Mpa,〔σ0〕bb =102Mpa, 〔σ-1〕bb =60Mpa∴α=〔σ-1〕bb /〔σ0〕bb =0.596）当量弯矩 M C =2(2)T M α+=()252X2.227X1059.0325864.94+=351357.48 N •mm 当量弯矩图7)校核轴径:校核C 截面直径 d C =[]()31C 1.0/M b e -σ=()360X 1.0/351357.48=38.83mm考虑该截面上键槽的影响，直径增加3％ d C =1.03•38.83=40mm结构设计确定的直径为48mm ，强度足够五、滚动轴承的选择与寿命验算 根据条件，轴承预计寿命 Lh5×365×8=14600小时 1.输入轴的轴承设计计算 （1）初步计算当量动载荷P因该轴承在此工作条件下只受到Fr 径向力作用，所以P=Fr=628.20N （2）求轴承应有的径向基本额定载荷值5048.38N146001086.34260120.6282.110·60··'1616=⨯⨯⨯⨯==εε）（）（h t d L n f P f C （3）选择轴承型号查表11-5，选择6308轴承 Cr=29.5KN 由式11-3有146002913133820.622.129500186.3426010)(6010366>=⨯⨯⨯⨯==）（εP f C f n L d t h∴预期寿命足够。
一级圆柱齿轮减速器的设计说明书共26页文档
一级圆柱齿轮减速器的设计说明书(附图）目录一、电动机的选择-------------------------二、计算传动设计-------------------------三、各轴运动的总传动比并分配各级传动比---四、带传动设计---------------------------五、齿轮传动设计-------------------------六、轴的设计-----------------------------七、轴的考核键的校核---------------------八、联轴器的选择--------------------------九、减速器的结构设计---------------------十、润滑与密封---------------------------十一、参考资料---------------------------机械零件课程设计任务书设计题目：带式输送机传动装置中的一级直齿减速器。
运动简图工作条件传动平稳，输送带单向工作，24小时工作制，使用5年，输送带速度误差±5%原始数据设计工作量设计说明书一份减速器装配图1张减速器零件大齿轮1张，输出轴1张二、电动机的选择三、各轴运动参数和动力参数的计算四、V带传动设计五、齿轮传动设计设计一单级直齿圆柱齿轮减速器中齿轮传动，已知：传递功率P1=4.06KW 电动机驱动，小齿轮转速n1=300r/min，大齿轮转速n2=76.34r/min，传递比i=3.93，单向运转，载荷变化不大，使用期限五年，两班工作。
六、轴的设计由前面计算可知：传动功率P2=4.06KW,转速n2=73.89r/minh，工作单向转动轴采用深沟球轴承支撑。
七、轴承的选择与校核八、键的设计九、联轴器的选择十、减速器箱体设计十一、减速器的润滑、密封十二、参考资料转载自：一级圆柱齿轮减速器课程设计 - 心灵牧歌的日志 - 网易博客。
课程设计一级圆柱齿轮减速器说明书(CAD)
机械设计课程设计计算说明书CAD图一、传动方案拟定 (3)二、电动机的选择 (4)三、确定传动装置总传动比及分配各级的传动比 (6)四、传动装置的运动和动力设计 (7)五、普通V带的设计 (10)六、齿轮传动的设计 (15)七、传动轴的设计 (18)八、箱体的设计 (27)九、键连接的设计 (29)十、滚动轴承的设计 (31)十一、润滑和密封的设计 (32)十二、联轴器的设计 (33)十三、设计小结 (33)设计题目：V带——单级直齿圆柱齿轮减速器机械系设计者：学号：指导教师：一、设计课题：设计一用于带式运输上的单级直齿圆柱齿轮减速器。
运输机连续工作，单向运转载荷变化不大，空载启动。
减速器小批量生产，使用期限5年，一班制工作，卷筒不包括其轴承效率为97%，运输带允许速度误差为5%。
原始数据4题号运输带拉力F2.2（KN）运输带速度V1.7（m/s）卷筒直径D420（mm）设计人员(对应学号)设计任务要求：1.减速器装配图纸一张（１号图纸）2.轴、齿轮零件图纸各一张（２号或３号图纸）3.设计说明书一分计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动１、工作条件：使用年限５年，工作为一班工作制，载荷平稳，环境清洁。
２、原始数据：滚筒圆周力F=2200N；带速V=1.7m/s；滚筒直径D=420mm；方案拟定：采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。
1.电动机2.V带传动3.圆柱齿轮减速器4.连轴器5.滚筒6.运输带二、电动机选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。
2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa(kw)由式(2)：ＰＷ＝ＦV/1000 (KW)因此P d=FV/1000ηa (KW)由电动机至运输带的传动总效率为：η总=η１×η２３×η３×η４×η5式中：η1、η2、η3、η4、η5分别为带传动、轴承、齿轮传动、联轴器和卷筒的传动效率。
机械设计基础课程设计--一级直齿圆柱齿轮减速器
机械设计基础课程设计--一级直齿圆柱齿轮减速器南京工业大学机械设计基础课程设计计算说明书设计题目一级直齿圆柱齿轮减速器系（院）城建学院班级环设1101设计者牛倩云06指导教师耿鲁阳2013年6月24日—7月7日目录1：课程设计任务书 (2)2：传动方案的拟定 (3)3：电动机的选择 (3)4：计算总传动比和分配各级传动比 (4)5: 计算传动装置的运动和动力参数 (4)6：减速器传动零件的设计与计算（1）V带的设计与计算 (6)（2）齿轮的设计与计算 (8)（3）轴的设计与计算 (10)7：键的选择与校核 (15)8：润滑和密封 (16)9：铸铁减速器箱体主要结构设计 (17)10：感想与参考文献 (19)一、设计任务书1．传动方案电动机——带传动——一级圆柱齿轮传动——工作机2.齿面硬度：硬齿面设计功率：工作机功率班制：每日两班工作年限：8年；大修年限：4年3.已知条件输送带滚筒直径D＝300mm输送带工作速度V＝0.7m/s输送带轴所需扭矩T＝900Nm4.设计内容1）一级圆柱齿轮减速器； 2）一根轴的强度校核；3）图纸要求：总装图1张；零件图1张（齿轮或轴） 4）计算说明书一份。
二、传动系统方案的拟定1.带式输送机传动系统方案如图所示：（画方案图）2.带式输送机由电动机驱动电动机1将动力传到带传动2，再由带传动传入一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作。
传动系统中采用带传动及一级圆柱齿轮减速器，采用直齿圆柱齿轮传动。
三．计算及说明计算及说明计算结果⑴电动机的选择①电动机类型与结构形式的选择对一般的机械运输，选用Y 系列三相异步电动机， 安装形式为卧式，机座带底脚，电压380V 。
②电动机型号的选择 ⒈电动机的功率 220.7=T*900 4.20.3v kw D P ⨯=⨯=输出 =4.2kw P 输出滚筒转速w 60600.744.56/min 0.3v n r D ππ⨯===⨯⨯ w 44.56/min n r = 设：联轴器效率10.99η=一对轴承效率20.99η=； 闭式圆柱齿轮传动效率30.97η=计算及说明计算结果V 带传动效率40.95η= 工作机所需输入功率p =p η输出输入由电动机至运输带的传动总效率为 0.894η= 22···=0.990.990.970.950.894ηηηηη=⨯⨯⨯=联轴齿带则工作机实际需要的电动机输出功率为 4.698ca P kw =4.24.6980.894P P kw η===输出输入 根据ca p 选取电动机的额定功率1.电动机型号：Y132M2-62.电动机的转速 960/min n r =V 带传动比b i 2~4=，齿轮传动比i 3~5g =，则 =4i 带⑵计算总传动比和分配各级传动比① 传动装置的总传动比 960===21.5444.56n n i 电动机总滚筒=21.54i 总 ② 分配各级传动比21.54===5.3854i n i 总减带=5.385i 减⑶传动系统的运动和动力参数计算传动装置从电动机到工作机有三轴，分别为Ⅰ、Ⅱ、 Ⅲ轴，传动系统各轴的转速、功率和转矩计算如下：计算及说明计算结果① Ⅰ轴（电动机轴）11111960/min 4.698kW 4.6989550955046.74960n r P P T N M n ====⨯=⋅② Ⅱ轴 （减速器高速轴）12214222960240/min 44.6980.954.46395509550177.59240b n n r i P P kW P T N mn ====⨯=⨯==⨯=⋅η＝4.463③ Ⅲ轴（减速器低轴）2333233324044.57/min 5.3854.4630.974.32995509550927.5744.57g n n r i P P kW P T N mn η====⨯=⨯==⨯=⋅＝4.329将计算结果和传动比及传动效率汇总如表1－1表1－1 传动系统的运动和动力参数轴号电动机 带传动 圆柱齿轮传动Ⅰ轴Ⅱ轴Ⅲ轴()()max 12221255001250d d d d mm a =+=⨯+=()()min 120.70.7125500437.5d d d d mm a =+=⨯+=取 0610mm a = 0610mm a = ⒍初算带的基准长度'd L()()221'0120224d d d d d d d a d d a L π-=+++计算及说明计算结果()()2500-125125500246102610π++⨯=⨯+2259=取 L d =2240 mm ⒎实际中心距'022402259610600.522d d L L mma a --+=+=≈a=600.5mm ⒏小带轮包角2218057.550012518057.5600.51445120d d d d a α︒︒︒︒-=-⨯-=-⨯'=≥ 合适 ⒐单根V 带所能传递的功率0p根据960/min n r =小带轮和d d1=125mm ，查表用插值法 求得：0 1.38kw p =⒑单根V 带传递功率的增量0p ∆传动比 4i =带，960/min n r =带，查表得： 0.11kw p =∆ ⒒计算V 带的根数 ()0caLp p p K K Z α+∆≥由表可查得K α=0.91， 由表可查得L K =1.06则()4.6983.271.380.110.91 1.06Z =+⨯⨯=计算及说明 计算结果取Z=4根 z=4⒓作用在带轮轴上的力 单根V 带的预紧力 20500 2.51ca p qV zv K F α⎛⎫=-+⎪⎝⎭20500 4.698 2.510.1 6.28167.334 6.280.91N F ⨯⎛⎫=-+⨯= ⎪⨯⎝⎭所以作用在轴上的力为p F ：1014452sin24167.33sin1273.422p zF N F α'==⨯⨯⨯= ② 齿轮的设计与计算 ⒈齿面弯曲强度计算：ⅰ确定作用在小齿轮上的转矩T 14.463c ca p kW p η==带19602404bn i n ===带 r /min 4411610610 4.463177.5722240c c p P N m n T ωππ⨯⨯⨯⨯===⋅⨯ ⅱ选择齿轮材料齿轮均选用合金钢，表面淬火，齿面硬度56HRC[]160 2.5160 2.556300F HRC MPa σ=+=+⨯=ⅲ选择齿宽系数和齿数d 0.5ψ=取120Z = ，21108g Z i Z =⨯= ⅳ确定载荷系数K222330d d d m mm =+= 中心距：126032419222d d a mm ++=== 齿轮宽度 ：10.56030d b d mm ψ=⨯=⨯= ⒉齿轮接触强度验算 ⅰ确定许用接触应力[]5001150011561116H HRC MPa σ=+=+⨯=ⅱ确定齿面接触强度[]121(1)=1121110.6H EH KT u Z MPa bd uσσ+=≤ ③ 轴的设计与核算轴径增大5%-7%，取min 1.0529.21d d mm =⨯=ⅲ确定轴的各段直径采用阶梯轴，尺寸按由小到大，由两端至中 央的顺序确定。
一级圆柱齿轮减速器设计说明书(模板)
机械设计课程设计计算说明书
一、传动方案拟定 (3)
二、电动机的选择……………………………………………。
4
三、确定传动装置总传动比及分配各级的传动比……。
……。
6
四、传动装置的运动和动力设计……………………………。
7
五、普通V带的设计…………………………………………。
10
六、齿轮传动的设计…………………………………………。
.15
七、传动轴的设计………………………….…………………。
.18
八、箱体的设计 (27)
九、键连接的设计 (29)
十、滚动轴承的设计 (31)
十一、润滑和密封的设计 (32)
十二、联轴器的设计 (33)
十三、设计小结………………………………………………。
..。
33
设计题目：单级圆柱齿轮减速器
机械系：
设计者：
学号：
指导教师：
一、设计课题：
设计一用于带式运输上的单级直齿圆柱齿轮减速器。
运输机连续工作，单向运转载荷变化不大，空载启动.减速器小批量生产,使用
期限10年，一班制工作，卷筒不包括其轴承效率为96％，运输带允许速度误差为5%.
设计任务要求：
1.减速器装配图纸一张（A1图纸）
2.轴、传动零件图纸各一张(３号图纸）
3.设计说明书一分
三、确定传动装置的总传动比和分配级传动比：
由选定的电动机满载转速n m和工作机主动轴转速n 1、可得传动装置总传动比为:
ia=nm/n=nm/n卷筒
=960/71.66
=13.40
综合以上数据，得表如下：
绘制轴的工艺图(见图纸)。
(完整)一级圆柱齿轮减速器说明书
一、设计课题:设计带式输送机运输上的单级直齿圆柱齿轮减速器。
运输机连续工作，单向运转载荷轻度震动,使用期限8年，每年350天，每天8小时，输送带运动速度误差不超过7%。
原始数据：设计任务要求：1.减速器装配图纸一张（１号图纸）2.轴、齿轮零件图纸各一张(２号或３号图纸）3.设计说明书一份计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动１、工作条件：使用年限8年，工作为一班工作制，载荷平稳，环境清洁。
２、原始数据：输送带功率P=6KW；带速V=1。
1m/s；滚筒直径D=180mm;方案拟定：采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲,吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便.1.电动机 2。
4。
连轴器 3。
圆柱齿轮减速器5。
滚筒 6.运输带=116。
7 r/min根据手册Ｐ７表１推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围Ｉ'=3～7。
故电动机转速的可选范为Nd=I’×n卷筒=（3～7)×116.7=350。
1～816.9r/min则符合这一范围的同步转速有：750 r/min根据容量和转速，由指导书表16—2查出Y系列750r/min电动机的具体型号为Y160L-8，额定功率为7.5KW，满载转速为720r/min.电动机主要外形和安装尺寸：中心高H外形尺寸L×（AC/2+AD)×HD 底角安装尺寸A×B地脚螺栓孔直径 K轴伸尺寸D×E装键部位尺寸 F×GD160645×418×385254×2541542×11012×41三、确定传动装置的传动比：由选定的电动机满载转速nm和工作机主动轴转速n 1、可得传动装置总传动比为：ia=n m/n=n m/n卷筒=720/116。
一级直齿圆柱齿轮减速器设计说明书
一级直齿圆柱齿轮减速器设计说明书1. 引言减速器是机械传动装置中的关键部件，广泛应用于工业生产和机械设备中。
本设计说明书将详细介绍一级直齿圆柱齿轮减速器的设计原理、结构和功能。
2. 设计原理一级直齿圆柱齿轮减速器是一种常用的传动装置，通过齿轮的啮合和相对运动，实现输入轴和输出轴之间的转速减小和扭矩增加。
其原理基于齿轮啮合的运动学和动力学分析，通过合理设计齿轮的齿数、模数、压力角等参数，来满足设计要求。
3. 结构组成一级直齿圆柱齿轮减速器主要由输入轴、输出轴、齿轮组和壳体组成。
输入轴和输出轴分别与动力源和负载相连，通过齿轮组的传动，实现输入轴和输出轴之间的转速和扭矩的变换。
齿轮组通常由一个主动齿轮和一个从动齿轮组成，其齿数比决定了减速比。
4. 设计要点在设计一级直齿圆柱齿轮减速器时，需要考虑以下要点：(1) 轴的强度计算：根据输入功率和转速，确定输入轴和输出轴的直径和长度，以满足强度和刚度要求。
(2) 齿轮参数的选择：根据减速比和传动比例，选择合适的齿数、模数和压力角，以满足传动效率和承载能力的要求。
(3) 齿轮的材料选择：根据工作环境和负载条件，选择合适的齿轮材料，以满足强度和耐磨性的要求。
(4) 轴承和润滑：选择合适的轴承类型和润滑方式，以减小摩擦损失和提高传动效率。
(5) 壳体设计：根据齿轮组的尺寸和安装要求，设计合适的壳体结构和支撑方式，以保证减速器的稳定运行。
5. 功能和应用一级直齿圆柱齿轮减速器具有转速减小、扭矩增加和传递功率的功能，广泛应用于各种机械设备中。
它可以用于工业生产中的输送机、搅拌机、提升机等设备，也可以用于家用电器中的洗衣机、食品加工机等。
6. 设计案例以某生产线上的输送机为例，设计一级直齿圆柱齿轮减速器的参数如下：输入功率：5 kW输入转速：1500 rpm输出转速：30 rpm减速比：50:1根据以上参数，进行轴的强度计算、齿轮参数的选择、材料选择、轴承和润滑设计，最终得到合适的一级直齿圆柱齿轮减速器设计方案。
一级减速器设计说明书(1)
机械设计课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号：学生姓名：指导老师：完成日期：设计题目：一级直齿圆柱齿轮减速器一、传动方案简图二、已知条件：1、有关原始数据：运输带的有效拉力：F=1.47 KN运输带速度：V=1.55m/S鼓轮直径：D=310mm2、工作情况：使用期限8年，2班制（每年按300天计算），单向运转，转速误差不得超过±5%，载荷平稳；3、工作环境：灰尘；4、制造条件及生产批量：小批量生产；5、动力来源：电力，三相交流，电压380／220V。
三、设计任务：1、传动方案的分析和拟定2、设计计算内容1) 运动参数的计算，电动机的选择；3) 带传动的设计计算；2) 齿轮传动的设计计算；4) 轴的设计与强度计算；5) 滚动轴承的选择与校核；6) 键的选择与强度校核；7) 联轴器的选择。
3、设计绘图：1）减速器装配图一张；2）减速器零件图二张；目录一、传动方案的拟定及说明 .................................................................................... 错误!未定义书签。
二、电机的选择 ........................................................................................................ 错误!未定义书签。
1、电动机类型和结构型式............................................................................... 错误!未定义书签。
2、电动机容量 .................................................................................................. 错误!未定义书签。
一级直齿圆柱齿轮减速器设计
由课本表10-4用插值法查得8级精度、小齿轮相对支承非对称布置时，KHβ=1.448
由b/h=9.33，KHβ=1.448查课本表10-13得KFβ=1.35：故载荷系数
K=KA×KV×KHa×KFβ=1×1.06×1×1.448=1.535
6)按实际的载荷系数校正所算得的分度圆直径，由课本式（10-10a）
大齿轮的齿数z2=7.2×28=201.6取z2=202
这样设计出的齿轮传动，既满足了齿面接触疲劳强度，并做到结构紧凑，避免浪费。
4.几何尺寸计算
（1）计算分度圆直径d1= z1m=28×1.25=35mm
d2= z2m=202×1.25=252.5mm
（2）计算中心距a=（d1+ d2）/2=（35+252.5）/2=143.75mm
YFa2YSa2/[σF]2=2.14×1.83/266=0.01472
大齿轮的数值大。
8)设计计算
m≥[2×1.431×18020×0.01472 /(1×212)]1/3=1.198mm
对比计算结果，由齿面接触疲劳强度计算的模数m大于齿根弯曲疲劳强度计算的模数m的大小重腰取决于弯曲强度的承载能力，而齿面接触疲劳强度所决定的承载能力，仅与齿轮直径（即模数与齿数的乘积）有关，可取由弯曲强度算得的模数1.198并就近圆整为标准值m=1.25mm，按接触强度的的分度圆直径d1=34.81mm，算出小齿轮的齿数z1=d1/m=34.81/1.25=27.848mm
4）计算齿宽与齿高之比b/h。
模数：mt=d1t/Z1=34.81/21=1.658mm
齿高：h=2.25mt=2.25×1.658=3.7305mm
b/h=34.81/3.7305=9.33
(最新整理)一级圆柱齿轮减速器设计说明书.
(完整)一级圆柱齿轮减速器设计说明书.编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)一级圆柱齿轮减速器设计说明书.）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)一级圆柱齿轮减速器设计说明书.的全部内容。
精密仪器课程设计设计题目：一级齿轮减速器班级： 13030341学号： 1303034125姓名: 杨晓建指导老师：张红艳目录一、电动机的选择 -———-——-———---—--—------—-—4二、传动比的分配—-——----——---—————--—--—-—5三、传动装置各轴的运动和动力参数—-——-—--- 5四、V带的设计与计算—-—----—----————-—----—7五、齿轮的选择 -—--———--———-------—-———-——- 10六、轴的设计-—-—-——-—--—-—--—--——-—————-—-—- 131、Ⅰ轴的设计（高速轴) ——--——--——-—-——- 132、Ⅱ轴的设计（低速轴） -——-—---————---—- 19七、减速箱的设计 -————---———-—--—-—----—--25八、润滑的选择 -——-—--—-—---—---—--—---—--26九、参考文献 -————--——--———---——---——----27精密仪器课程设计任务书1、设计：带式运输传动系统2、题目：要求：传动装置含有圆柱齿轮减速器3、原始：1）运输带工作拉力：F= 1789N2）运输带工作速度V=2m/s3）运输机卷筒直径D=400mm4、传动简图1、V带运动2、运动带3一级圆柱齿轮减速器4、联轴器5、电动机 6、卷筒5、工作条件:连续单向运转，载荷平稳,空载起动,380/220V 的三相交流电源。
