实验一：电磁波反射和折射实验

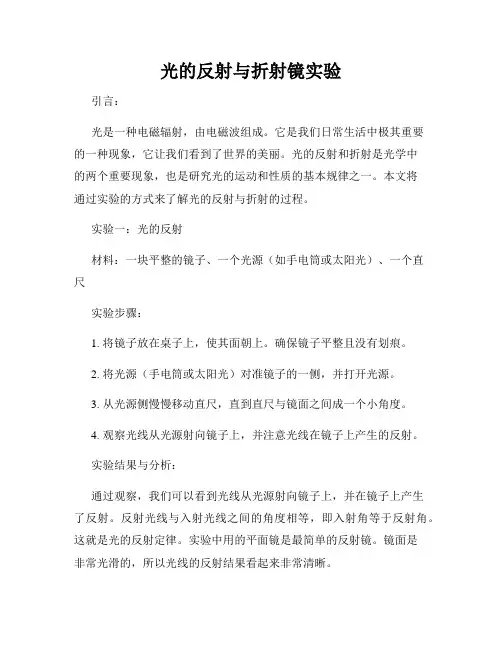

光的反射与折射镜实验
光的反射与折射镜实验引言：光是一种电磁辐射，由电磁波组成。
它是我们日常生活中极其重要的一种现象，它让我们看到了世界的美丽。
光的反射和折射是光学中的两个重要现象，也是研究光的运动和性质的基本规律之一。
本文将通过实验的方式来了解光的反射与折射的过程。
实验一：光的反射材料：一块平整的镜子、一个光源（如手电筒或太阳光）、一个直尺实验步骤：1. 将镜子放在桌子上，使其面朝上。
确保镜子平整且没有划痕。
2. 将光源（手电筒或太阳光）对准镜子的一侧，并打开光源。
3. 从光源侧慢慢移动直尺，直到直尺与镜面之间成一个小角度。
4. 观察光线从光源射向镜子上，并注意光线在镜子上产生的反射。
实验结果与分析：通过观察，我们可以看到光线从光源射向镜子上，并在镜子上产生了反射。
反射光线与入射光线之间的角度相等，即入射角等于反射角。
这就是光的反射定律。
实验中用的平面镜是最简单的反射镜。
镜面是非常光滑的，所以光线的反射结果看起来非常清晰。
实验二：光的折射材料：一个透明的玻璃或塑料块、一个光源、一个直尺实验步骤：1. 将玻璃或塑料块放在桌子上，确保其表面整洁且没有划痕。
2. 将光源对准玻璃或塑料块的一侧，并打开光源。
3. 从光源侧慢慢移动直尺，直到直尺与玻璃或塑料块的界面之间成一个小角度。
4. 观察光线从光源射向玻璃或塑料块，并注意光线在玻璃或塑料块内的折射现象。
实验结果与分析：通过观察，我们可以看到光线从光源射向玻璃或塑料块中，并在玻璃或塑料块内产生了折射。
与光的反射不同，折射光线与入射光线之间的角度不相等，入射角与折射角之间存在一定的关系。
这就是光的折射定律。
实验中用的玻璃或塑料块是透明的材料，当光线通过材料界面时，由于光速在不同介质中的速度不同，就会发生折射。
实验三：折射角与入射角之间的关系材料：一个透明的玻璃或塑料块、一个光源、一个直尺、一个量角器实验步骤：1. 将玻璃或塑料块放在桌子上，确保其表面整洁且没有划痕。
2. 将光源对准玻璃或塑料块的一侧，并打开光源。

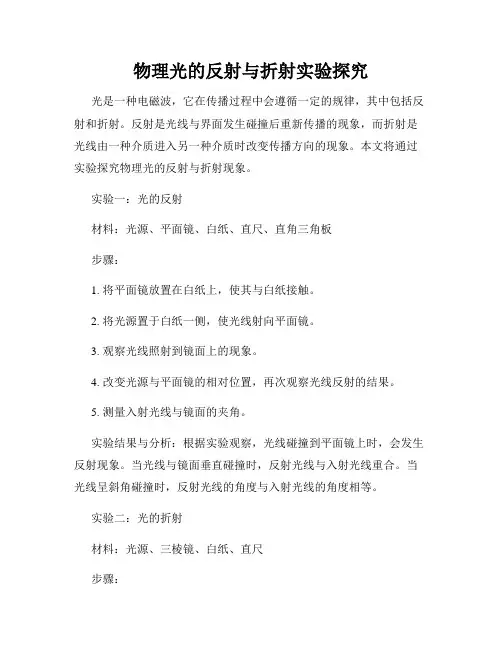

物理光的反射与折射实验探究
物理光的反射与折射实验探究光是一种电磁波，它在传播过程中会遵循一定的规律，其中包括反射和折射。
反射是光线与界面发生碰撞后重新传播的现象，而折射是光线由一种介质进入另一种介质时改变传播方向的现象。
本文将通过实验探究物理光的反射与折射现象。
实验一：光的反射材料：光源、平面镜、白纸、直尺、直角三角板步骤：1. 将平面镜放置在白纸上，使其与白纸接触。
2. 将光源置于白纸一侧，使光线射向平面镜。
3. 观察光线照射到镜面上的现象。
4. 改变光源与平面镜的相对位置，再次观察光线反射的结果。
5. 测量入射光线与镜面的夹角。
实验结果与分析：根据实验观察，光线碰撞到平面镜上时，会发生反射现象。
当光线与镜面垂直碰撞时，反射光线与入射光线重合。
当光线呈斜角碰撞时，反射光线的角度与入射光线的角度相等。
实验二：光的折射材料：光源、三棱镜、白纸、直尺步骤：1. 将白纸放在光源边上，有一个小角度的闪光反射在白纸上。
2. 放置三棱镜在反射的闪光上，观察闪光进入三棱镜后的现象。
3. 测量入射角和折射角。
实验结果与分析：通过实验观察，闪光经过三棱镜折射后会发生偏折，其折射方向与入射方向不在同一直线上。
当闪光由空气射入三棱镜时，折射光经过三棱镜后向基底方向偏折。
测量的角度可用于计算光在两个介质之间的折射率。
折射率是一个介质对光传播速度的测量，不同介质的折射率不同。
实验三：光的全反射材料：光源、透明介质（例如水）、直尺步骤：1. 在透明介质中放置光源。
2. 将光线射入透明介质中，观察光线的传播情况。
3. 改变入射角度，继续观察光的传播情况。
实验结果与分析：根据观察，当光线从光疏介质射入光密介质时，入射角增大，折射角也增大。
但当入射角达到一个临界角时，光线不再折射，而是发生全反射。
临界角是指光线从光密介质射向光疏介质时，使折射角为90度的入射角。
此时光的能量完全反射回光密介质。
结论：通过以上实验探究，我们发现光在传播过程中会发生反射和折射现象。
电磁波的反射与折射的实验报告
电磁波的反射与折射的实验报告一、实验目的本实验旨在探究电磁波在不同介质中的反射与折射规律，了解电磁波在介质边界处的反射和折射现象及其影响因素。
二、实验器材1.光源：激光器2.反射镜：平面镜、凸面镜、凹面镜3.折射材料：玻璃板、水晶棱柱等4.测量仪器：直尺、角度计三、实验原理1.反射规律：①入射角等于反射角；②入射光线、法线和反射光线在同一平面内；③入射光线和反射光线方向相反。
2.折射规律：①入射角与折射角之比等于两种介质的折射率之比，即n1sinθ1=n2sinθ2；②入射光线、法线和折射光线在同一平面内；③从密度较大的介质进入密度较小的介质时，入射角大于折射角；从密度较小的介质进入密度较大的介质时，入射角小于折射角。
四、实验步骤1.反射实验：①将激光器置于一端，平面镜置于另一端，调整激光器使其正对平面镜；②调整平面镜使其与激光线垂直，发射出的激光线被平面镜反射回来；③调整接收器位置，记录入射角和反射角，并计算出两者之间的夹角。
2.凸面镜反射实验：①将激光器置于一端，凸面镜置于另一端，调整激光器使其正对凸面镜；②调整凸面镜使其成像清晰，发射出的激光线被凸面镜反射回来；③调整接收器位置，记录入射角和反射角，并计算出两者之间的夹角。
3.折射实验：①将玻璃板放在桌子上，用直尺测量玻璃板的厚度和宽度，并记录下来；②将水晶棱柱放在玻璃板上方，用直尺测量水晶棱柱的高度、底边长和斜边长，并记录下来；③将激光器正对水晶棱柱，发射出的激光线经过水晶棱柱后折射到玻璃板上；④调整接收器位置，记录入射角和折射角，并计算出两者之间的夹角。
五、实验结果与分析1.反射实验：当激光线垂直于平面镜时，入射角为0度，反射角也为0度；当激光线与平面镜成一定夹角时，入射角和反射角相等。
在实验中可以通过调整接收器位置来测量入射角和反射角，并计算出两者之间的夹角。
实验结果表明，反射规律被证实。
2.凸面镜反射实验：在凸面镜中心处垂直于表面的光线不会被反射，而是会穿过凸面镜并向外扩散。
电磁波的反射和折射现象实验
电磁波的反射和折射现象实验电磁波是一种广泛存在于自然界中的波动现象，其反射和折射现象在我们的日常生活中随处可见。
为了更好地理解这些现象，我们可以进行一系列的实验来观察和研究。
一、实验准备在开始实验之前，我们需要准备一些实验器材和材料。
首先，我们需要一台电磁波发射器，它可以产生不同频率的电磁波。
其次，我们需要一块平整的反射板和一块透明的折射板。
此外，我们还需要一些测量工具，如直尺、量角器和光电传感器等。
二、反射实验我们首先进行反射实验。
将电磁波发射器放置在一定距离的位置上，使其与反射板垂直放置。
然后，调整发射器的频率，让电磁波射向反射板。
在反射板上，我们可以观察到电磁波的反射现象。
通过测量反射角和入射角的大小，我们可以利用反射定律来计算电磁波的反射率。
反射定律表明，入射角和反射角之间的关系是相等的。
通过多次实验，我们可以得出反射率与入射角的关系，并绘制出反射率的曲线。
三、折射实验接下来，我们进行折射实验。
将电磁波发射器放置在与折射板垂直的位置上，调整发射器的频率，使电磁波射向折射板。
在折射板上，我们可以观察到电磁波的折射现象。
通过测量入射角和折射角的大小，我们可以利用折射定律来计算电磁波的折射率。
折射定律表明，入射角和折射角之间的关系可以用折射率的比值来表示。
通过多次实验，我们可以得出折射率与入射角的关系，并绘制出折射率的曲线。
四、反射和折射的应用反射和折射现象在日常生活中有着广泛的应用。
例如，我们常见的镜子就是利用反射现象制成的。
当光线射向镜子时，它会被镜子反射回来，形成我们所看到的影像。
同样，折射现象也被广泛应用于光学器件中，如透镜和棱镜等。
在光纤通信中，折射现象也扮演着重要的角色。
光纤中的光信号通过多次的反射和折射，可以在光纤中传输很长的距离而几乎不损失能量。
这使得光纤通信成为了现代通信技术中的重要组成部分。
五、实验的局限性和改进尽管反射和折射实验可以帮助我们更好地理解电磁波的行为，但是实验中仍然存在一些局限性。

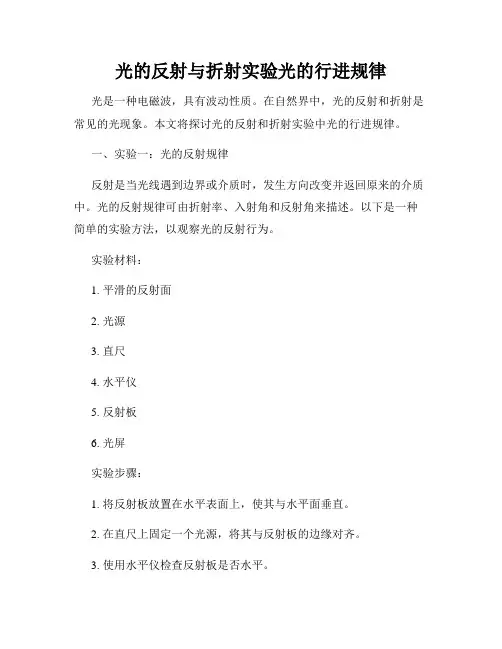

光的反射与折射实验光的行进规律
光的反射与折射实验光的行进规律光是一种电磁波，具有波动性质。
在自然界中，光的反射和折射是常见的光现象。
本文将探讨光的反射和折射实验中光的行进规律。
一、实验一：光的反射规律反射是当光线遇到边界或介质时，发生方向改变并返回原来的介质中。
光的反射规律可由折射率、入射角和反射角来描述。
以下是一种简单的实验方法，以观察光的反射行为。
实验材料：1. 平滑的反射面2. 光源3. 直尺4. 水平仪5. 反射板6. 光屏实验步骤：1. 将反射板放置在水平表面上，使其与水平面垂直。
2. 在直尺上固定一个光源，将其与反射板的边缘对齐。
3. 使用水平仪检查反射板是否水平。
4. 在光源和反射板之间放置一个光屏，确保其垂直放置以接收反射光线。
5. 调整光源位置和角度，以使其光线照射在反射板上。
6. 观察反射光线在光屏上的位置。
实验结果：在观察实验结果时，我们可以看到反射光线与入射光线分离出一个明亮的反射点。
根据实验结果，我们可以得出以下结论：1. 入射角等于反射角。
2. 反射光线位于入射光线的法线上。
二、实验二：光的折射规律折射是光线从一种介质传播到另一种介质时发生的方向改变。
光的折射规律可以由折射率、入射角和折射角来描述。
以下是一种简单的实验方法，以观察光的折射行为。
实验材料：1. 透明的玻璃板2. 光源3. 直尺4. 水平仪5. 光屏实验步骤：1. 将玻璃板平放在平面上。
2. 在直尺上固定一个光源，使其与玻璃板边缘对齐。
3. 使用水平仪检查玻璃板是否水平。
4. 在光源和玻璃板之间放置一个光屏，确保其垂直放置以接收折射光线。
5. 调整光源位置和角度，以使其光线照射在玻璃板上。
6. 观察折射光线在光屏上的位置。
实验结果：在观察实验结果时，我们可以看到折射光线的方向改变。
根据实验结果，我们可以得出以下结论：1. 入射角、折射角和折射介质的折射率之间满足折射定律。
2. 入射光线与法线夹角越大，折射光线偏离法线越多。
三、实验三：光的全反射现象当光线从光密介质射向光疏介质时，当入射角大于临界角时，光线发生全反射现象。

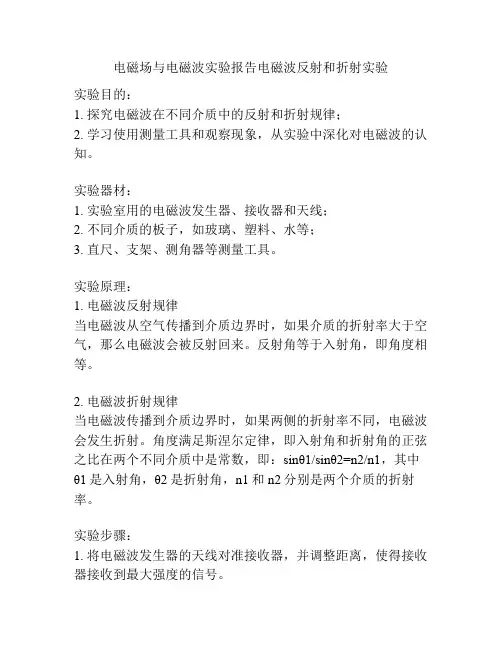

电磁场与电磁波实验报告电磁波反射和折射实验
电磁场与电磁波实验报告电磁波反射和折射实验实验目的：1. 探究电磁波在不同介质中的反射和折射规律；2. 学习使用测量工具和观察现象，从实验中深化对电磁波的认知。
实验器材：1. 实验室用的电磁波发生器、接收器和天线；2. 不同介质的板子，如玻璃、塑料、水等；3. 直尺、支架、测角器等测量工具。
实验原理：1. 电磁波反射规律当电磁波从空气传播到介质边界时，如果介质的折射率大于空气，那么电磁波会被反射回来。
反射角等于入射角，即角度相等。
2. 电磁波折射规律当电磁波传播到介质边界时，如果两侧的折射率不同，电磁波会发生折射。
角度满足斯涅尔定律，即入射角和折射角的正弦之比在两个不同介质中是常数，即：sinθ1/sinθ2=n2/n1，其中θ1是入射角，θ2是折射角，n1和n2分别是两个介质的折射率。
实验步骤：1. 将电磁波发生器的天线对准接收器，并调整距离，使得接收器接收到最大强度的信号。
2. 选择一个介质板，将其放置在天线和接收器之间。
记录下入射角和反射角的值。
3. 更换不同的介质板，如玻璃、水、塑料等，重复步骤2。
4. 对于折射实验，将介质板斜放，入射光线从上方斜射入水中，观察折射出来的角度。
5. 测量介质板的厚度，并计算出介质的折射率。
实验结果：1. 反射实验中，记录下了不同介质的入射角和反射角。
通过比较不同介质的反射角可以发现，当折射率越大的时候，反射角越小，反之越大。
2. 折射实验中，记录下了入射角和折射角的值，并计算出了水的折射率。
分析与讨论：通过实验发现，电磁波的反射和折射规律与光学的规律相同，具有相似的物理原理。
另外，实验中需要注意精确度，例如使用测角器来测量角度，要保证角度的精确度，以免影响结果。
此外，实验中不同介质的反射、折射规律的不同也需要谨慎对待。
电磁波的反射与折射实验电磁波在介质中的反射与折射的观察
电磁波的反射与折射实验电磁波在介质中的反射与折射的观察实验名称：电磁波的反射与折射观察摘要：本实验旨在通过观察电磁波在不同介质中的反射与折射现象，探索电磁波在介质边界处的行为规律。
通过设计实验方案、搭建实验装置并进行实验观察与数据分析，我们验证了电磁波的反射定律和折射定律，并得出相关结论。
1. 实验准备1.1 实验器材和材料- 一台电磁波发生器- 一套电磁波接收装置- 不同介质的透明平板（例如玻璃、水晶等）- 一根直尺- 一盒标尺- 实验记录表格1.2 实验步骤- 步骤一：搭建实验装置。
将电磁波发生器和接收装置分别放置在实验台上，确保与待测介质之间垂直距离一致。
实验台上还需要放置一个待测透明平板，与电磁波传播方向垂直。
- 步骤二：调整实验装置。
使用直尺和标尺确保电磁波发生器和接收装置与透明平板之间的距离一致，以便获得准确的实验数据。
- 步骤三：记录基准数据。
在没有加入介质之前，记录电磁波的传播距离和信号强度等数据，作为基准参考。
- 步骤四：观察反射现象。
加入待测介质（例如玻璃平板）后，观察电磁波在介质与空气之间的边界处的反射现象，并记录相关观察数据。
- 步骤五：观察折射现象。
进一步加入不同介质（例如水晶平板），观察电磁波在介质之间的传播以及在介质与空气之间的边界处的折射现象，并记录相关观察数据。
2. 实验结果与数据分析2.1 反射定律的验证通过观察电磁波在介质边界处的反射现象，我们可以得出以下结论：- 反射角等于入射角，验证了反射定律的正确性。
2.2 折射定律的验证通过观察电磁波在介质边界处的折射现象，我们可以得出以下结论：- 入射角、折射角和折射率之间满足折射定律，即$\frac{sin(θ_1)}{sin(θ_2)} = \frac{v_1}{v_2}$。
其中，$θ_1$为入射角，$θ_2$为折射角，$v_1$为入射介质的光速，$v_2$为折射介质的光速。
3. 结论通过本实验，我们验证了电磁波的反射定律和折射定律。
电磁场与电磁波实验报告
电磁场与电磁波实验陈述之宇文皓月创作班级：学号：姓名：实验一：验证电磁波的反射和折射定律（1学时）1、实验目的验证电磁波在媒质中传播遵循反射定理及折射定律。
（1）研究电磁波在良好导体概况上的全反射。
（2）研究电磁波在良好介质概况上的反射和折射。
（3）研究电磁波全反射和全折射的条件。
2、实验原理电磁波在传播过程中如遇到障碍物，肯定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。
3、实验结果：图1.1 电磁波在介质板上的折射图1.2 电磁波在良导体板上的反射实验二：电磁波的单缝衍射实验、双缝干涉实验。
1、实验目的（1）研究当一平面波入射到一宽度和波长可比较的狭缝时，就要发生衍射的现象。
在缝后面出现的衍射波强度不是均匀的，中央最强；（2）研究当一平面波垂直入射到一金属板的两条狭线上，则每一条狭缝就是次级波波源。
由两缝发出的次级波是相干波，因此在金属板的面前面空间中，将发生干涉现象。
2、实验原理单缝衍射实验原理见下图 5：当一平面波入射到一宽度和波长可比较的狭缝时，就要发生衍射的现象。
在缝后面将出现的衍射波强度不是均匀的，中央最强，同时也最宽，在中央的两侧衍射波强度迅速减小，直至出现衍射波强度的最小值，即一级极小，此时衍射角为，其中λ是波长，λ是狭缝宽度。
两者取同一长度单位，然后，随着衍射角增大，衍射波强度又逐渐增大，直至一级极大值，角度为：图 5 单缝衍射实验原理图如图 8：当一平面波垂直入射到一金属板的两条狭缝上时，则每一条狭缝就是次级波波源，由于两缝发出的次级波是相干波，因此在金属板的面前面空间中，将发生干涉现象。
当然电磁波通过每个缝也有狭缝现象。
因此实验将是衍射和干涉两者结合的结果。
为了只研究主要是由于来自双缝的两束中央衍射波相互干涉的结果，令双缝的缝宽α接近入，例如：，这时单缝的一级极小接近53°。
实验一：电磁波反射和折射实验
实验一：电磁波反射和折射实验电磁场与微波测量第一次实验--- 电磁场与微波测量实验2017-3-11院系:电子工程学院班级:2014211201组号:7组组员:梁嘉琪（报告）李婉婷学号:20142108192014210820实验一：电磁波反射和折射实验实验目的1、熟悉S426型分光仪的使用方法。
2、掌握分光仪验证电磁波反射定律的方法。
3、掌握分光仪验证电磁波折射定律的方法。
、、实验设备与仪器S426 型分光仪三、实验原理电磁波在传播过程中如遇到障碍物，必定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。
验证均匀平面波在无耗媒质中的传播特性；均匀平面波垂直入射理想电解质表面的传播特性。
四、实验内容与步骤1、熟悉分光仪的结构和调整方法。
2、连接仪器，调整系统。
仪器连接时，两喇叭口面应互相正对，他们各自的轴线应在一条直线上。
指示两喇叭的位置的指针分别指于工作平台的90刻度处，将支座放在工作平台上，并利用平台上的定位销和刻线对正支座（与支座上刻线对齐）拉起平台上四个压紧螺钉旋转一个角度放下，即可压紧支座。
3、测量入射角和反射角反射金属板放到支座上时，应使金属板平面与支座线面的小圆盘上的某一对刻线一致。
而把带支座的金属反射板放到小平台上时，应使圆盘上的这对与金属板平面一致的刻线与小平台上相应90刻度的一对刻线一致。
这时小平台上的0刻度就与金属板的法线方向一致。
转动小平台，使固定臂指针指在某一角度处，这角度的读数就是入射角，然后转动活动臂在电流表上找到最大指示处，此时活动臂的指针所指的刻度就是反射角。
如果此时表头指示太呆或太小，应调整衰减器、固态振荡器或晶体检波器，使表头指示接近满量程。
4、注意：做此项实验，入射角最好取30至65度之间。
因为入射角太大接受喇叭有可能直接接受入射波。
电磁场与电磁波实验报告
显然只有������1 = ������2 时才有折射，即������1 = ������2 ，这是无意义的。当������2 具有一定厚度������ 。且 ������2 两侧同为空气，即������1 = ������2 。这时要实现全反射的传播，对������2 就有特殊要求。我们可利用传 输线输入阻抗的概念和公式，得到������1 、������2 分界面上的输入阻抗： ������3 + ������������2 tan(������2 ������) ������������������ = ������2 ������2 + ������������3 tan(������2 ������) 式中������1 = ������3，������2 =
上式表明，媒质分界面上反射角等于入射角，即反射定律。 由此得： ������������������������2 = ������1 ������0 ������1 ������2 ������1 ������������������������1 = √ ������������������������1 = ������������������������1 = √ ������������������������1 ������2 ������0 ������2 ������1 ������2
实验一：验证电磁波的反射和折射定律 ������2 = ������02 (������������������������������2 + ������������������������������2 )������ −������������2 (−������������������������������2 +������������������������������2 ) ������02 −������������ (−������������������������������ +������������������������������ ) 2 2 ������2 = ������������ ������ 2 ������2 以上各式中������1 、������2 分别表示波在两种媒质中的波阻抗。由边界条件可知，在分界面上 ������ = 0处，有������1������ = ������2������ ，������1������ = ������2������ 。同时，三种波在分界面处必须以同一速度向������方向传播， 即它们的波因子必须相等，则有：
电磁波反射与折射的研究
电磁波反射和折射的研究一． 实验目的1． 研究电磁波在良导体表面的反射； 2． 研究电磁波在良介质表面的反射和折射； 3． 研究电磁波全反射和全折射的条件。
二． 实验原理：1．电磁波斜入射到不同介质分界面上的反射和折射如图1所示， 平行极化的均匀平面波以角度 入射到良介质表面时，入射波、反射波和折射波可用下列式子表示为图1. 平行极化波的斜入射示意图入射波： )cos sin (m 1)sin cos (θθθθz x jk z x eE +-++-=a a E)cos sin (1m1θθηz x jk ye E +-++=a H反射波： )cos sin (m //1)sin cos (θθθθ'-'-+-'-'-=z x jk z x eE R a a E)cos sin (1m//1θθη'-'-+-=z x jk ye E R a H折射波： )cos sin (m //t 2)sin cos (θθθθ''+''-+''-''=z x jk z x eE T a a E)cos sin (2m//t2θθη''+''-+=z x jk ye E T a HE + E t⊙⊙ ⊙E -θ '' θ 'θ zxH +H-H t式中， 222111222111 , , ,εμωεμωεμηεμη====k k 利用分界面上（z = 0）电场和磁场切向分量连续的边界条件，可得斯耐尔反射定律： θθ'= 和斯耐尔折射定律：21221121021sin sin εεεμεμθθμμμ时=====''k k 并计算出平行极化波的反射系数R //和折射系数T //： θηθηθηθη''+''-=cos cos cos cos 2121//Rθηθηθη''+=cos cos cos 2212//T类似地，可求出垂直极化波的反射系数和折射系数：θηθηθηθη''+''-=⊥cos cos cos cos 1212R θηθηθη''+=⊥cos cos cos 2122T2．全折射发生的条件：全折射也即没有反射波，发生全折射的条件可通过令反射系数为零得到。
电磁波的反射与折射实验探究
电磁波的反射与折射实验探究一、引言电磁波是由电场和磁场交替变化而产生的一种能量传播形式。
在日常生活中，我们经常会遇到电磁波的现象，比如光的传播、电磁辐射等。
本实验旨在通过实验证明电磁波在不同介质之间发生反射和折射现象，以更好地理解电磁波的特性。
二、实验材料1. 光源：激光笔（直线光源）2. 反射材料：白色硬纸板3. 折射材料：玻璃块、水杯4. 测量工具：尺子、直尺、量角器5. 其他辅助工具：黑卡纸、相机三、实验步骤1. 反射实验：1.1. 在实验室中选择一个平整的墙壁或桌面作为反射面。
1.2. 将激光笔置于固定位置，并确保光线直线传播。
1.3. 在激光笔的前方放置一个倾斜的白色硬纸板，并调整角度，使光线与纸板表面发生反射。
1.4. 观察反射光线的方向和角度，并记录实验数据。
2. 折射实验：2.1. 准备一块透明的玻璃块和一个水杯。
2.2. 将激光笔照射在玻璃块上，并观察光线经过玻璃块后的折射现象。
2.3. 将激光笔照射在水杯内，观察光线从空气中进入水中时的折射现象。
2.4. 用尺子测量光线进入玻璃块和水杯的角度，并记录实验数据。
四、实验结果分析1. 反射实验结果：通过观察反射实验，我们可以看到激光光线以等角度反射，即入射角等于反射角。
根据实验数据的分析，我们可以得出反射定律：入射角等于反射角。
2. 折射实验结果：通过观察折射实验，我们可以看到激光光线在玻璃块和水杯中发生了折射现象。
根据实验数据的分析，我们可以计算出光的折射率，并得出折射定律：光线由一个介质进入另一个介质时，入射角、折射角和两个介质的折射率之间满足的关系。
五、实验结果讨论1. 反射实验：反射现象是电磁波遇到介质边界时发生的现象。
通过实验，我们观察到反射光线与入射光线之间的关系，并验证了反射定律。
实际应用中，反射现象广泛存在于光学设备、镜面反射等领域中。
2. 折射实验：折射现象是电磁波从一种介质进入另一种介质时发生的现象。
通过实验，我们观察到光线在玻璃块和水杯中发生了折射，并计算了折射率。
物理光的反射与折射实验
物理光的反射与折射实验光是一种电磁波，它在空气以及其他介质中具有反射和折射的性质。
在物理学中，通过实验可以观察和研究光在不同介质中的传播行为。
本文将介绍物理光的反射与折射实验，以及实验步骤和结果的观察。
实验材料：1. 光源：可以使用激光笔或者白炽灯等作为光源；2. 反射平面：选择一块光滑的平面镜作为反射平面；3. 折射介质：准备一片透明的玻璃板或水槽，用于观察光的折射现象；4. 实验器材：如直尺、光屏、支架等。
实验步骤：1. 反射实验：a. 将光源固定在支架上，使其射出的光线垂直照射到平面镜上；b. 调整光源和平面镜的角度，使光线射到镜面上并发生反射；c. 在反射光线的路径上放置光屏，观察和记录反射的光线的方向和角度。
2. 折射实验：a. 将光源固定在一侧，使光线射向玻璃板或水槽；b. 通过调整入射光线的角度，观察入射光线和折射光线的路径；c. 在折射光线的路径上放置光屏，观察和记录折射的光线的方向和角度。
实验结果：1. 反射实验结果：a. 反射定律：根据实验观察，入射光线和反射光线的夹角相等；b. 入射角和反射角：根据实验数据，可以绘制出入射角和反射角的关系图表。
2. 折射实验结果：a. 折射定律：根据实验观察，入射光线和折射光线在分界面上的法线上的夹角满足折射定律；b. 折射角和入射角：可以通过实验数据计算出折射角和入射角的关系，并绘制出图表。
实验结论：1. 反射实验结论：光线在平面镜上发生反射时，入射角和反射角相等，符合反射定律；2. 折射实验结论：光线从一种介质射入另一种介质时，入射角和折射角之间的比例关系符合折射定律。
通过这些实验，我们可以深入理解光的传播特性以及与物质的相互作用。
这些实验结果也为解释光的现象和设计光学器件提供了基础。
微波分光仪实验报告
竭诚为您提供优质文档/双击可除微波分光仪实验报告篇一：电磁场与微波测量实验报告(一)电磁场与微波测量实验报告（一）学院：班级：组员一：学号：组员二：学号：实验一：电磁波反射和折射实验一，实验目的1、熟悉s426型分光仪的使用方法。
2、掌握分光仪验证电磁波反射定律的方法。
3、掌握分光仪验证电磁波折射定律的方法。
二，实验设备与仪器s426型分光仪三，实验原理电磁波在传播过程中如遇到障碍物，必定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。
验证均匀平面波在无耗媒质中的传播特性；均匀平面波垂直入射理想电解质表面的传播特性。
四，实验内容与步骤1、熟悉分光仪的结构和调整方法。
2、连接仪器，调整系统。
如下页图1所示，仪器连接时，两喇叭口面应互相正对，他们各自的轴线应在一条直线上。
指示两喇叭的位置的指针分别指于工作平台的90刻度处，将支座放在工作平台上，并利用平台上的定位销和刻线对正支座（与支座上刻线对齐）拉起平台上四个压紧螺钉旋转一个角度放下，即可压紧支座。
3、测量入射角和反射角反射金属板放到支座上时，应使金属板平面与支座线面的小圆盘上的某一对刻线一致。
而把带支座的金属反射板放到小平台上时，应使圆盘上的这对与金属板平面一致的刻线与小平台上相应90刻度的一对刻线一致。
这时小平台上的0刻度就与金属板的法线方向一致。
转动小平台，使固定臂指针指在某一角度处，这角度的读数就是入射角，然后转动活动臂在电流表上找到最大指示处，此时活动臂的指针所指的刻度就是反射角。
如果此时表头指示太呆或太小，应调整衰减器、固态振荡器或晶体检波器，使表头指示接近满量程。
4、注意：做此项实验，入射角最好取30至65度之间。
因为入射角太大接受喇叭有可能直接接受入射波。
注意系统的调整和周围环境的影响。
物理实验光的反射与折射
物理实验光的反射与折射物理实验：光的反射与折射导言：光是一种电磁波，对于我们的生活来说，光的反射和折射是非常常见的现象。
本次物理实验旨在通过一系列的实验操作，帮助学生加深对光的反射和折射的认识，并通过观察和实验数据的分析，了解光的特性以及与物体、介质的相互作用。
实验一：光的反射实验材料：- 反射板- 光源- 直尺- 完全拍平的平整桌面实验步骤：1. 在平整桌面上放置反射板，并确保其表面完全平整。
2. 将光源放在桌面上合适的位置，使得光线可以照射到反射板上。
3. 将直尺放在反射板旁边，并调整合适的角度，使得光线从光源上射向直尺表面，在反射板上发生反射。
4. 观察反射光线的方向和角度，并记录数据。
5. 重复进行多组实验，改变反射角度和入射光线的位置，分析数据的变化规律。
实验二：光的折射实验材料：- 透明的玻璃块- 光源- 直尺实验步骤：1. 将透明的玻璃块放置在桌面上。
2. 将光源放在桌面上合适的位置，使得光线可以照射到玻璃块上。
3. 使用直尺测量玻璃块的厚度，并记录数据。
4. 调整光源和直尺的位置，使得光线从光源射向玻璃块，观察光线经过玻璃块后的折射现象。
