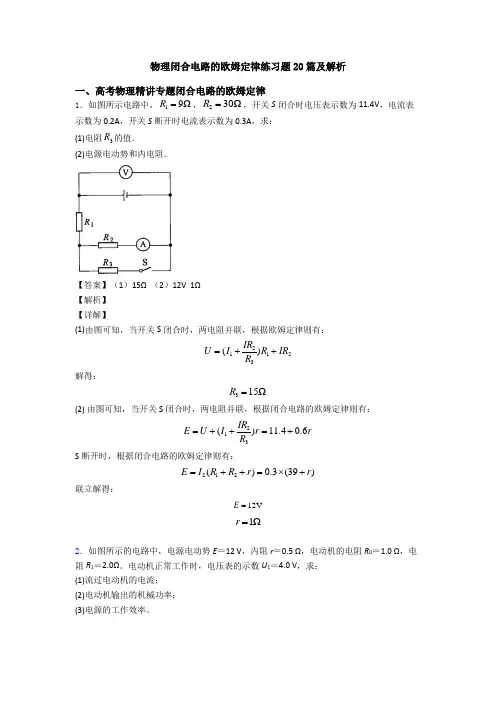

物理闭合电路的欧姆定律练习题20篇及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =2．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。

电动机正常工作时，电压表的示数U 1＝4.0 V ，求： (1)流过电动机的电流； (2)电动机输出的机械功率； (3)电源的工作效率。

【答案】（1）2A ；（2）14W ；（3）91.7% 【解析】【分析】【详解】(1)电动机正常工作时，总电流为I ＝11U R ＝ 2A (2)电动机两端的电压为U ＝E －Ir －U 1=(12－2×0.5－4.0) V ＝7 V电动机消耗的电功率为P 电＝UI ＝7×2 W ＝14 W电动机的热功率为P 热＝I 2R 0＝22×1 W ＝4 W电动机输出的机械功率P 机＝P 电－P 热＝10 W(3)电源释放的电功率为P 释＝EI ＝12×2 W ＝24 W有用功率P 有＝2122W UI I R +=电源的工作效率=91.7%P P η=有释3．电源的电动势为4.8V 、外电阻为4.0Ω时，路端电压为4.0V 。

高考物理闭合电路的欧姆定律题20套(带答案)及解析

高考物理闭合电路的欧姆定律题20套(带答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电流表A 视为理想电表，已知定值电阻R 0=4Ω，滑动变阻器R 阻值范围为0~10Ω，电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A 。

（1）求电源的内阻。

（2）当滑动变阻器R 为多大时，电源的总功率最大?最大值P m 是多少?【答案】（1）5Ω；（2）当滑动变阻器R 为0时，电源的总功率最大，最大值P m 是4W 。

【解析】【分析】【详解】（1）电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A ，根据闭合电路欧姆定律可知：0E IR R r=++ 得：r =5Ω（2）电源的总功率 P=IE得：20E P R R r=++ 当R =0Ω，P 最大，最大值为m P ，则有：4m P =W2．在图中R 1＝14Ω，R 2＝9Ω．当开关处于位置1时，电流表读数I 1＝0.2A ；当开关处于位置2时，电流表读数I 2＝0.3A ．求电源的电动势E 和内电阻r ．【答案】3V ，1Ω【解析】【详解】当开关处于位置1时，根据闭合电路欧姆定律得：E =I 1（R 1+r ）当开关处于位置2时，根据闭合电路欧姆定律得：E =I 2（R 2+r ）代入解得：r =1Ω，E =3V答：电源的电动势E =3V ，内电阻r =1Ω．3．在如图所示电路中，电源电动势为12V ，电源内阻为1.0Ω，电路中电阻0R 为1.5Ω，小型直流电动机M 的内阻为0.5Ω．闭合开关S 后，电动机转动，电流表的示数为2.0A ．求：（1）电动机两端的电压；（2）电源输出的电功率．【答案】（1）7.0V （2）20W【解析】试题分析：（1）电动机两端的电压等于电源电动势减去内阻电压与电阻0R 电压之和，（2）电源输出的电功率等于电源的总功率减去热功率.（1）电路中电流表的示数为2.0A ，所以电动机的电压为()012212 1.57R U E U U V V =--=-⨯-⨯=内（2）电源的输出的功率为：()221222120P EI I r W W =-=⨯-⨯=总4．如图甲所示的电路中，R 1、R 2均为定值电阻，且R 1＝100Ω，R 2阻值未知，R 3为滑动变阻器．当其滑片P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的．计算：（1）定值电阻R 2的阻值；（2）滑动变阻器的最大阻值；（3）电源的电动势和内阻．【答案】（1）5Ω（2）300Ω （3）20V ；20Ω【解析】【详解】（1）当R 3的滑片滑到最右端时，R 3、R 1均被短路，此时外电路电阻等于R 2，且对应于图线上B 点，故由B 点的U 、I 值可求出R 2的阻值为：2450.8B B U R I ==Ω=Ω （2）滑动变阻器的滑片置于最左端时，R 3阻值最大．设此时外电路总电阻为R ，由图像中A 点坐标求出：16800.2A A U R I ==Ω=Ω 13213++R R R R R R = 代入数据解得滑动变阻器最大阻值3300R =Ω（3）由闭合电路欧姆定律得：+E U Ir =将图像中A 、B 两点的电压和电流代入得：16+0.2E r =4+0.8E r =解得20V E =20r =Ω5．如图所示的电路中，电源电动势E d ＝6V ，内阻r ＝1Ω，一定值电阻R 0＝9.0Ω，变阻箱阻值在0﹣99.99Ω范围。
