电缆桥架的填充率例子

合集下载

电缆桥架常用规格

电缆桥架常用规格

电缆桥架常用规格高度
(mm)
宽度A(mm)
50 100 150 200 300 400 500 600 800 1000
25 ▲▲
50 ▲▲▲
75 ▲▲▲▲
100 ▲▲▲▲▲▲▲▲150 ▲▲▲▲▲▲▲200 ▲▲▲▲▲▲250 ▲▲▲▲▲桥架的规格的选用是指桥架宽度和高度的选择,它取
决于桥架内电缆的直径,电缆的敷设层数,电缆填充
率,桥架安装场所的空间等因素,同时,还要考虑到
实际使用的发展余地。

桥架用途电缆电压电缆层数
弱电电缆380V以下 3
照明及低压动力电缆380V 2
高压电缆
3KV以上 1
桥架内电缆填充率
动力电缆40%-50%
控制电缆50%-70%
.
表面防腐处理有电镀锌,热浸锌,喷塑、镀锌镍合金和电镀锌钢板喷塑料等几种,对于设于竖井等干燥场所的桥架一般选择电镀锌或喷塑,当桥架安装在屋面,地下室、泵站等环境较差时,一般选用镀锌钢板喷塑,当装于室外时,一般选用热浸锌或电镀锌镍合金。

Welcome To Download !!!
欢迎您的下载,资料仅供参考!。

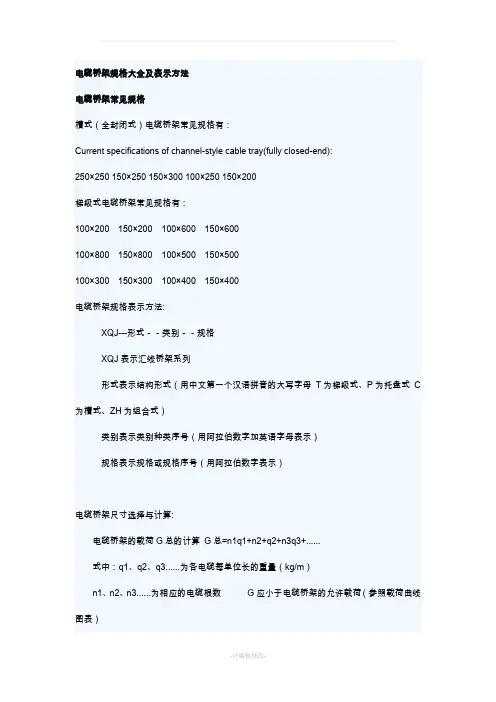

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法电缆桥架常见规格槽式(全封闭式)电缆桥架常见规格有:Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有:100×200 150×200100×600 150×600100×800 150×800100×500 150×500100×300 150×300100×400 150×400电缆桥架规格表示方法:XQJ---形式--类别--规格XQJ表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示)规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......为各电缆每单位长的重量(kg/m)n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

电缆桥架宽d度的计算:1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;k1、k2、k3......为电缆间距(K值最小不应小于d/4)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40%左右)电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积:S=S0/40% S=S/h=S0/40%h式中:h为电缆桥架净高。

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法电缆桥架常见规格槽式(全封闭式)电缆桥架常见规格有:Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有:100×200 150×200 100×600 150×600100×800 150×800 100×500 150×500100×300 150×300 100×400 150×400电缆桥架规格表示方法:XQJ---形式--类别--规格XQJ表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C 为槽式、ZH为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示)规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......为各电缆每单位长的重量(kg/m)n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

电缆桥架宽d度的计算:1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;k1、k2、k3......为电缆间距(K值最小不应小于d/4)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40%左右)电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积:S=S0/40% S=S/h=S0/40%h式中:h为电缆桥架净高。

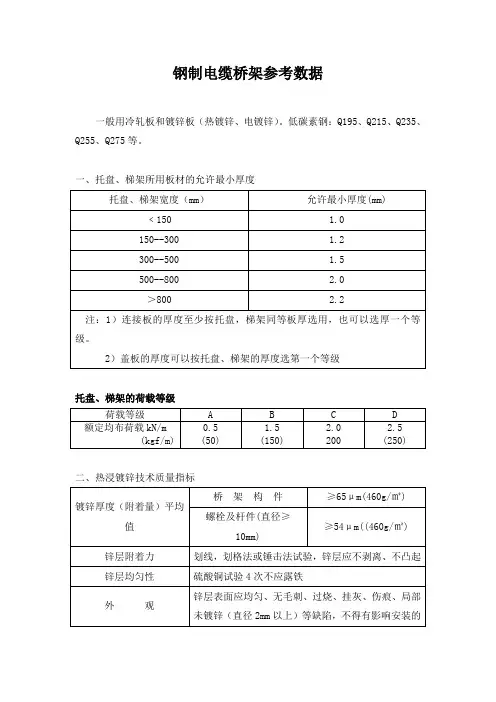

钢制电缆桥架参考数据

钢制电缆桥架参考数据

钢制电缆桥架参考数据一般用冷轧板和镀锌板(热镀锌、电镀锌)。

低碳素钢:Q195、Q215、Q235、Q255、Q275等。

一、托盘、梯架所用板材的允许最小厚度托盘、梯架宽度(mm)允许最小厚度(mm)﹤150 1.0150--300 1.2300--500 1.5500--800 2.0>800 2.2注:1)连接板的厚度至少按托盘,梯架同等板厚选用,也可以选厚一个等级。

2)盖板的厚度可以按托盘、梯架的厚度选第一个等级托盘、梯架的荷载等级荷载等级 A B C D额定均布荷载kN/m (kgf/m)0.5(50)1.5(150)2.02002.5(250)二、热浸镀锌技术质量指标镀锌厚度(附着量)平均值桥架构件≥65μm(460g/㎡) 螺栓及杆件(直径≥10mm)≥54μm((460g/㎡)锌层附着力划线,划格法或锤击法试验,锌层应不剥离、不凸起锌层均匀性硫酸铜试验4次不应露铁外观锌层表面应均匀、无毛刺、过烧、挂灰、伤痕、局部未镀锌(直径2mm以上)等缺陷,不得有影响安装的锌瘤。

螺纹的镀层应光滑、螺栓连接件应能拧入三、电镀锌技术质量指标镀锌层厚度(附着量)桥 架 构 件≥12μm(84g/㎡) 螺 栓≥M14 ≥12μm(84g/㎡) M8~M12 ≥9μm(63g/㎡) ≤M6≥6μm(42g/㎡)表面钝化处理 经钝化处理后,应有良好的钝化膜(白色、彩虹色、草绿色、深绿色)锌层附着力 划线、划格法试验锌层不应起皮剥离外 观锌层表面应光滑均匀、致密。

不得有起皮、气泡、花班、局部未镀、划伤等缺陷四、喷涂粉末技术质量指标环氧树脂粉末聚酯粉末 厚度(μm ) ≥60 ≥60 附着力(级) 2 2 冲击强度 J (kgf.cm ) ≥5 (≥60) ≥3 (≥30) 柔韧性(mm ) ≤2 ≤2 边角覆盖率(%)≥30≥30外观均匀光滑、不起泡、无裂痕、色泽均匀一致五、涂漆技术质量指标项 目 面 漆底 漆厚 度 μm ≥25 ≥50 附 着 力 级 2 1 冲击强度J≥5≥5涂料项目(kgf·cm) (≥50) (≥50) 柔韧性mm ≤2 ≤1覆盖率% ≥30 ≥30外观平整、光滑、均匀、不起皮、无气泡水泡。

桥架利用率计算

桥架利用率计算

27%
填充率:
56%
电缆外径近似列表,0.6/1kV
规格
ZRYJV
ZRYJV2
2
X 2.5 + 1 X 2.5
11.5
14.5
X 4 + 1 X 2.5 X 6 +1X 4 X 10 + 1 X 6 X 16 + 1 X 10 X 25 + 1 X 16 X 35 + 1 X 16 X 50 + 1 X 25 X 70 + 1 X 50 X 95 + 1 X 50 X 120 + 1 X 70 X 150 + 1 X 70 X 185 + 1 X 95 X 240 + 1 X 120 X 300 + 1 X 150
12.3 13.5 16.6 19.2 22.4 24.6
27 31 35.2 39 41.8 47 52.6 57.9
17.5 19.1 19.6 22.2 25.4 27.6
30 34 38.2 42 44.8 50 55.6 60.9
标称截面
mm2 4×1.5 4×2.5 4×4.0 4×6.0 4×10 4×16 4×25 4×35 4×50 4×70 4×95 4×120 4×150 4×185
142
82
170
107
201
129
245
151
294
185
333
223
374
253
421
285
489
321
555
481
628
425
36
29
47
37
60
47

(整理)选择电缆桥架规格大小的计算公式

(整理)选择电缆桥架规格大小的计算公式

选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。

其承载能力具有一定的限度。

否则将会因桥架超载而产生严重形变。

影响桥架的美观和电缆的安全运行。

通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。

由载荷曲线图可以看出,电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。

对应于同一支撑距离和弯凸变形量。

侧面高度大的桥架承载能力大,高度小的桥架承载能力小。

另外当载荷能力划、相同时,对于同一规格的电缆桥架。

支撑距离小的比支撑距离大的弯曲变形量小。

一般情况下电缆桥架每隔l.5~2.0m安装一组支撑架。

在设计计算中,若电缆桥架的实际载荷量用G总表示:则:G总=n1g1 n2g2 n3g3 ……式中:g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。

单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。

在选取时,生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。

当电缆桥架带护罩在室外安装时,还应计人电缆桥架承受的最大冰雪等载荷的影响。

电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。

由于电力电缆在桥架内一般是单层水平排放,所以其安装桥架宽度b为:b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中:d1、d2、d3……为桥架内各种电缆的外径,单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。

K1、k2、k3……为上述电缆放置时的间距。

其值最小应大于电缆直径的1/4。

一般情况下,控制电缆在桥架内既可以水平排列,也可以堆放。

以其桥架内控制电缆总截面s不超过电缆桥架总截面s。

的40%为原则。

控制电缆的总截面s为:其中:s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径,单位为mm;n1n2n3……为上述同种型号规格电缆的根数。

相应的控制电缆桥架的宽度为b:式中h为电缆桥架的高度,单位为mm。

NEC标准对桥架电缆填充率计算的规定

NEC标准对桥架电缆填充率计算的规定
a) 电 缆 全 部 不 小 于 4/0 AWG。 AWG (American wire gauge)是 美 国线 规 ,是 一 种 区分 电缆直径 的标 准 。所有 电缆外 径之 和 D 不应 超 过 桥架 内部 宽度 W ,而 且桥 架 内 电缆 只允 许 铺 1层 。 则 D 计算 公式 为
a)电缆 全部 不小 于 4/0 AWG。D≤ 9O W , 而且桥 架 内 电缆 只允许 铺 1层 。F 为
F — kD/o.9W
(8)
b)电缆全部小 于 4/0 AWG。S应 小 于表 l中 第 3列所对应 的允许填充 电缆截面积值 s 。F 为
F — ks/s 2
(9)
c)既 有 不 小 于 4/0 AWG,也 有 小 于 4/0 AWG 的 电缆 。所有 小 于 4/0 AWG 的 S。应 小 于 S。 25D.。不 小 于 4/0 AWG 的 电缆 只 允 许 铺 1层 ,且不允 许其 他 电缆放 置在其 上 面 。F 为
3) 槽 式 电 缆 桥 架 (Solid—bottom or Nonventilated Cable Tray):由不 通风底 板及 整体 或独 立 的纵 向侧 边 构成 的组合 件 。
4)整 体 型 电 缆 桥 架 (Channel Cable Tray): 由一 片式 通风 /不通 风槽 形部件 构 成 的组 合件 。 3 桥架 电缆填 充 率的计 算
关键 词 :填充率 填充截面积 裕量系数 计算公 式 流程图
中 图 分 类 号 :TM242
文 献 标 志码 :B
文 章 编 号 :1007—7324(2018)04—0013 04
Cable Tray Fill Rate Calculation Rules in NEC Standard Zhu Xiaodan

1桥架分类及计算公式

1桥架分类及计算公式

计算公式如下:电缆桥架的宽度设计时分电力电缆和控制电缆,计算公式不同:对电力电缆可以采用上面的公式,控制电缆可以采用这个公式:b=S/h=S0/40%(S=S0/40%)式中S0=n1*S1+n2*S2+n3*S3+......n1,n2,n3...为相应电缆根数;S1,S2,S3....为各电缆横截面积(按电缆外径计算):S----桥架空间横截面积h---桥架空间净高你的计算方法公式都对的,就是电缆直径计算方法不对,应该这样计算就比较准确了。

0.7854 ×电线半径(毫米)的平方×股数如48股(每股电线半径0.2毫米)1.5平方的线:0.7854 ×(0.2 ×0.2)×48 = 1.5平方电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。

建筑物内桥架可以独立架设,也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。

电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。

建筑物内桥架可以独立架设,也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。

由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称(以下简称桥架)。

时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度,产品选用优质冷轧钢板,得到广泛关注产品选用优质冷轧钢板,表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等 [1]。

分类编辑梯级式电缆桥架图合于控制电缆的敷设。

托盘式图片不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

槽式电缆桥架图片安装方便且成本低(比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8米,甚至更长)、切割方便、不需维护等优越性。

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法电缆桥架常见规格槽式(全封闭式)电缆桥架常见规格有:Current specifications of channel-style cable tray(fully closed-end):250×250 150 ×250 150 ×300 100 ×250 150 ×200 梯级式电缆桥架常见规格有:100×200 150×200 100×600 150×600100×800 150×800 100×500 150×500100×300 150×300 100×400 150×400 电缆桥架规格表示方法 :XQJ--- 形式--类别--规格XQJ 表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母T 为梯级式、 P 为托盘式 C 为槽式、 ZH 为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示) 规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算 : 电缆桥架的载荷 G 总的计算 G 总 =n1q1+n2+q2+n3q3+ 式中: q1 、 q2 、 q3 为各电缆每单位长的重量( kg/m )n1 、n2、n3 为相应的电缆根数 G 应小于电缆桥架的允许载荷 (参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

电缆桥架宽 d 度的计算: 1 、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+式中: d1 、 d2 、 d3 ...................... 为各电缆直径;n1 、n2 、n3 ..................... 为相应电缆直径的根数;k1、k2、k3 为电缆间距( K 值最小不应小于 d/4 )控制电缆桥架的宽度 b 的计算:(一般电缆桥架的填充率取 40% 左右) 电缆的总载面积: S0=n1π(d1/2)2+n2 π(d2/2)2+...需要的托架横载面积: S=S0/40% S=S/h = S0/40%h式中: h 为电缆桥架净高。

电缆桥架填充计算表

电缆桥架填充计算表
m
电缆桥架内最小电缆截面积
电缆桥架内最小电缆截面积 = 电缆桥架内最小电缆截面积系数 * 电缆桥架内最小电缆截面积

m
电缆桥架弯头数量
电缆桥架弯头数量 = 电缆桥架水平长度 / 电缆桥架水平间距

电缆桥架水平间距
电缆桥架水平间距 = 电缆桥架宽度 / 电缆桥架水平间距系数
m
电缆桥架宽度
电缆桥架宽度 = 电缆桥架宽度系数 * 电缆桥架内电缆最大直径
m
电缆桥架内电缆最大直径
电缆桥架内电缆最大直径 = 电缆桥架内最大电缆直径 + 电缆桥架内电缆最小直径
电缆桥架填充计算表
项目
计算公式
单位
电缆桥架填充率
电缆桥架填充率 = 电缆总长度 / 电缆桥架总长度
%
电缆桥架总长度
电缆桥架总长度 = 电缆桥架长度 + 电缆桥架弯头长度
m
电缆桥架长度
电缆桥架长度 = 电缆桥架水平长度 &#
电缆桥架弯头长度 = 电缆桥架弯头数量 * 电缆桥架弯头长度
m
电缆桥架内最大电缆直径
电缆桥架内最大电缆直径 = 电缆桥架内最大电缆直径系数 * 电缆桥架内最大电缆截面积
m
电缆桥架内最大电缆截面积
电缆桥架内最大电缆截面积 = 电缆桥架内最大电缆截面积系数 * 电缆桥架内最大电缆截面积

电缆桥架内最小电缆直径
电缆桥架内最小电缆直径 = 电缆桥架内最小电缆直径系数 * 电缆桥架内最小电缆截面积

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法电缆桥架常见规格槽式(全封闭式)电缆桥架常见规格有:Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有:100×200 150×200100×600 150×600100×800 150×800100×500 150×500100×300 150×300100×400 150×400电缆桥架规格表示方法:XQJ---形式--类别--规格XQJ表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示)规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......为各电缆每单位长的重量(kg/m)n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

电缆桥架宽d度的计算:1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;k1、k2、k3......为电缆间距(K值最小不应小于d/4)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40%左右)电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积:S=S0/40% S=S/h=S0/40%h式中:h为电缆桥架净高。

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法电缆桥架常见规格槽式(全封闭式)电缆桥架常见规格有:Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有:100×200150×200 100×600150×600100×800150×800 100×500150×500100×300150×300 100×400150×400电缆桥架规格表示方法:XQJ---形式--类别--规格XQJ表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示)规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......为各电缆每单位长的重量(kg/m)n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

电缆桥架宽d度的计算:1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;k1、k2、k3......为电缆间距(K值最小不应小于d/4)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40%左右)电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积:S=S0/40% S=S/h=S0/40%h式中:h为电缆桥架净高。

电缆桥架型号表示方法

电缆桥架型号表示方法

电缆桥架型号表示方法:XQJ---形式--类别--规格XQJ表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示)规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中:q1、q2、q3......为各电缆每单位长的重量(kg/m)n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

电缆桥架宽d度的计算:1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;k1、k2、k3......为电缆间距(K值最小不应小于d/4)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40%左右)电缆的总载面积:S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积:S=S0/40% S=S/h=S0/40%h式中:h为电缆桥架净高。

注意事项1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。

2、选择电缆桥架宽度时应留有一定的备用空位,以便为今后增添电缆用。

3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。

4、电缆桥架水平敷设时,桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下。

5、电缆桥架装置应有可靠接地。

如利用桥架作为接地干线,应将每层桥架的端部用16mm2软铜线联接(并联)起来,与总接地干线相通,长距离的电缆桥架每隔30--50米接地一次。

电缆桥架的填充率例子

电缆桥架的填充率例子

电缆桥架的填充率例子作者:admin 发表时间:2008-12-28 16:15:12 阅读:次在综合布线工程中,桥架穿线是消耗人力最大、与其它工种交叉面最多的一环。

由于桥架多安装在走廊吊顶上,往往出于隐蔽空间的总体平衡考虑,给综合布线系统用的桥架空间往往只能达到建筑标准中规定的尺寸。

在工程实践中发现,桥架的尺寸是否宽松会给水平双绞线的敷设带来极大的影响。

由于综合布线系统所用桥架大多为金属全封闭桥架,根据《建筑与建筑群综合布线系统工程验收规范》(GB50312-2007)的规定,在线槽中敷设时,线槽的截面利用率(以下简称“截面利用率”)不应超过50%。

这一数值若直接作为桥架/ 线槽的设计依据,在实际穿线时容易出现穿线困难的现象。

笔者认为其原因在于以下两点:※该截面利用率引自《民用建筑电气设计规范》(JGJ/T16-92)中对控制电缆和通信电缆的条款,而该条款要求线缆在桥架中排列整齐(参见《电气安装工程手册》),这与综合布线中水平双绞线的排列方式不同;※为了保证水平双绞线的高频传输性能,桥架内的水平双绞线通常不进行绑扎,而是顺其自然的将双绞线放在桥架中。

某IDC机房的桥架1 填充率的来源及计算方法填充率为桥架内所有电力电缆的总截面(包括外护层)与桥架的有效截面之比。

它的来源可参考以下资料:※根据《民用建筑电气设计规范》(JGJ/T16-92)第9.11节的规定,“在电缆桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%。

”在对应的条文说明中,明确说明“控制、信号线路等非载流导体,不存在因散热不良而损坏导线绝缘问题,填充率可增至50%”。

该数据引自NEC法规第362-5条和日本《电气设备技术标准》第197 条。

(说明:这里的填充率即为截面利用率)某电信机房的数千根电话线※在《电气安装工程手册》中标明,桥架内的线缆(电力电缆、通信电缆、控制电缆)敷设方式为平行敷设,其中电力电缆应有适当的间距。

电缆桥架填充率

电缆桥架填充率

电缆桥架填充率一、关于电缆填充率的规定电缆填充率为电缆桥架内所有电力电缆的总截面(包括外护层)与桥架的有效截面之比。

JGJ 16-2008《民用建筑电气设计规范》(简称《民规》)第8.5.3 条规定“…线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的 20%,载流导体不宜超过 30 根。

…”。

此处的线槽指的是金属电缆槽盒,关于电缆在金属电缆槽盒内的填充率不超过 20%,《民规》条文说明中亦未给出解释或出处,该条为参照美国国家电气法规(NEC)及日本《电气设备技术标准》而来,是否可以全盘照搬,值得商榷。

(1)对比国内其他相关行业标准和国家规范CECS 31:2006《钢制电缆桥架工程设计规范》第4.2.1条规定“ … 动力电缆可取40%~50%、控制电缆可取50%~70%,且宜预留10%~25%的工程发展裕量”。

CECS 106:2000《铝合金电缆桥架技术规程》第4.2.1条规定“2在托盘、梯架内电缆的填充率不宜超过下列规定:动力电缆40%~50%,控制电缆50%~ 70%,且宜预留10% ~ 25%的工程发展裕量”。

GB 50054-2011《低压配电设计规范》第7.2.14条规定“ … 金属导管和金属槽盒内导线的总截面积不宜超过其截面积的40%,且金属槽盒内载流导线不宜超过 30根”。

GB 50303-2015《建筑电气工程施工质量验收规范》第14.2.5规定槽盒内敷线应符合下列规定:1、同一糟盒内不宜同时敷设绝缘导线和电缆。

2、同一路径无防干扰要求的线路.可敷设于同一槽盒内;槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截面积的40%.且载流导体不宜超过30根。

3、当控制和信号等非电力线路敷设于同一槽盒内时绝缘导线的总截面积不宜超过槽盒内截面积的50%。

4、分支接头处绝缘导线的总截面面积(包括外护套)不应大于该点盒(箱)内截面面积的75%。

5、绝缘导线在槽盒内应留有一定余量.并应按回路路分段绑扎,绑扎点间距不应大于1.5m:当垂直或大于45°倾斜敷设时.应将绝线导线分段固定在槽盒内的专用部件上.每段至少成有一个固定点;当直线段长度大于3.2m时.其固定点间距不应大于1.6m;槽盒内导线排列应整齐、有序.6、敷线完成后,槽盒盖板应复位,盖板应齐全、平整、牢固。

桥架填充率规范

桥架填充率规范

桥架填充率规范篇一:桥架施工新规范方法(一)作业条件1、技术准备:审阅设计图纸,现场勘查电气设备的安装位置和电缆桥架安装的路由;电缆桥架途径;建筑结构类型;预埋件和预留孔洞的位置、尺寸。

2、编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装形式;根据合同工期和施工人员组成确定施工组织。

确定施工方案时应遵循如下规定:(1)电缆桥架应尽可能在将筑物、构筑物(如墙柱梁、楼板等)上安装。

(2)电缆桥架的总平面布置应做到距离最短有满足施工安装、电缆敷设的要求。

(3)梯架或有孔托盘水平敷设时距地面高度不低于2.5m;线槽、无孔托盘局地高度不低于2.2m。

但敷设在电气专用房间(如配电室、电汽竖井、技术层)内除外。

(4)桥架垂直敷设时,在距第1.8m以下部分应加金属盖保护,但敷设在电气装用房间内是可除外。

(5)电缆桥架多层敷设时其层间距离一般为:①桥架上布局顶板或其他障碍物不应小于0.3m。

②电力电缆桥架间距不应小于0.3m。

③控制电缆桥架间不应小于0.2m。

④弱点及电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m。

(6)下列不同电压不同用途的电缆除因条件限制只能安装在同一桥架上并采用隔板隔开外,均不应敷设在同一桥架上。

①1kv以上和1kv以下的电缆。

②强电、弱点、控制电缆③应急照明灯和其他照明电缆④向一级负荷供电的双路电源电缆(7)几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6m。

(8)电缆桥架水平敷设时,支承跨距一般为1.5—3m,垂直敷设时,固定点间距不大于2m。

桥架弯曲半径不小于300mm时,应在距弯曲段与直线段间合处300—600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。

在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。

(9)电缆桥架可采用胀管螺栓或预埋铁件上焊接的方法固定。

计算电缆桥架填充率时务必注意的一个问题

计算电缆桥架填充率时务必注意的一个问题

计算电缆桥架填充率时务必注意的一个问题
自动化和电气项目都会用到电缆桥架,大家在选择电缆桥架规格时,在满足填充率的前提下,还需要保证桥架宽度大于电缆单层并列宽度。

昌晖仪表在本文说说其中原因。

下表是某实际工程的桥架填充率计算书,电缆单排并列宽度为442mm,桥架选用300mm(宽)×200mm(高)。

填充率为26.79%,满足不大于40%的规范要求。

上述做法好像是没有问题。

实际存在一个较为严重的隐患。

根据《电力工程电缆设计标准》GB50217-2018附录D的表D.0.6多层并列电缆在托盘桥架上敷设时校正系数取值:
D.0.6 电缆桥架上无间距配置多层并列电缆载流量的校正系数见表D.0.6
可以看出电缆在桥架上单层并列敷设时,校正系数取0.7,两层并列敷设时校正系数取0.55。

从经济性考虑,工程设计时通常都是按照单层敷设况下取校正系数0.7。

因此在选择桥架时,桥架的宽度必须大于电缆单排并列宽度。

电力仪表提供这个案例中电缆单排并列宽度442mm,桥架宽度300mm,导致部分电缆在桥架中是两层并列敷设。

如果要保证电缆安全使用,其载流量的校正系数按照0.55取,实际工程是按照0.7选取,因而造成电缆过载。

其结果是电缆散热不利,绝缘老化加速,电缆的使用寿命会大大折减,并存在用电安全隐患。

综上所述,这就是文章开始时所说“选择电缆桥架规格时,满足填充率的前提下,还需要保证桥架宽度大于电缆单层并列宽度”的原因。

桥架截面积的计算

桥架截面积的计算

桥架填充率到底是用电缆面积计算还是用电缆直径计算?
1.电缆面积之和/桥架宽度X高度
比如说我要敷设63根单芯240MM2的电缆,其截面积之和为34000mm2
34000/(800X150)=28%
这样算出来,800X150的桥架就够了
2。

电缆直径之和/桥架宽度
63根单芯240MM2的电缆,其直径之和为2000mm
这样算出来,要2个1000宽的桥架
大家计算都用的是1吧?但是1计算出的结果是桥架里填了好几层电缆,2计算出的结果是只敷设1层电缆,之间还有留有40%的空隙,
一般来说,考虑到多层敷设对载流量有影响,设计桥架时都按只敷设一层电缆考虑的,所以
应该是第2种计算比较准确吧?
这是我在桥架厂家网页上找到的计算方法,貌似是第2种:
电缆桥架宽d度的计算:1、电力电缆
b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......
式中:d1、d2、d3......为各电缆直径;n1、n2、n3......为相应电缆直径的根数;
k1、k2、k3......为电缆间距(K值最小不应小于d/4)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电缆桥架的填充率例子
作者:admin 发表时间:2008-12-28 16:15:12 阅读:次
在综合布线工程中,桥架穿线是消耗人力最大、与其它工种交叉面最多的一环。

由于桥架多安装在走廊吊顶上,往往出于隐蔽空间的总体平衡考虑,给综合布线系统用的桥架空间往往只能达到建筑标准中规定的尺寸。

在工程实践中发现,桥架的尺寸是否宽松会给水平双绞线的敷设带来极大的影响。

由于综合布线系统所用桥架大多为金属全封闭桥架,根据《建筑与建筑群综合布线系统工程验收规范》(GB50312-2007)的规定,在线槽中敷设时,线槽的截面利用率(以下简称“截面利用率”)不应超过50%。

这一数值若直接作为桥架/ 线槽的设计依据,在实际穿线时容易出现穿线困难的现象。

笔者认为其原因在于以下两点:
※该截面利用率引自《民用建筑电气设计规范》(JGJ/T16-92)中对控制电缆和通信电缆的条款,而该条款要求线缆在桥架中排列整齐(参见《电气安装工程手册》),这与综合布线中水平双绞线的排列方式不同;
※为了保证水平双绞线的高频传输性能,桥架内的水平双绞线通常不进行绑扎,而是顺其自然的将双绞线放在桥架中。

某IDC机房的桥架
1 填充率的来源及计算方法
填充率为桥架内所有电力电缆的总截面(包括外护层)与桥架的有效截面之比。

它的来源可参考以下资料:
※根据《民用建筑电气设计规范》(JGJ/T16-92)第9.11节的规定,“在电缆桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%。

”在对应的条文说明中,明确说明“控制、信号线路等非载流导体,不存在因散热不良而损坏导线绝缘问题,填充率可增至50%”。

该数据引自NEC法规第362-5条和日本《电气设备技术标准》第197 条。

(说明:这里的填充率即为截面利用率)
某电信机房的数千根电话线
※在《电气安装工程手册》中标明,桥架内的线缆(电力电缆、通信电缆、控制电缆)敷设方式为平行敷设,其中电力电缆应有适当的间距。

因此可以认为控制电缆、信号电缆在桥架中的截面利用率为50%是指平行敷设(排整齐)时的数据。

※在《钢制电缆桥架工程设计规范》(CECS31-91)的条文说明中,提供了关于托盘、梯架的发展裕量:根据《电缆托架设计导则》(美C.J.kalupa):“电缆托架内要为以后增加电缆或为正在设计中的托架进行扩充留出足够的备用空位。

一般留10%~25%备用空位是合适的”。

因此,选用托盘、梯架横截面积的公式为:
SD=n1"π"d12/4+n2"π"d22/4+……+ nn"π"dn2/4(mm2)
S=K"SD/η (3.
2.1)
式中 SD——电缆总截面积(mm2);
n1、n2…nn——同型号规格电缆根数;
d1、d2…dn——同型号规格电缆直径(mm);
S——托盘、梯架横截面积(mm2);
K——裕量系数,取1.10~1.25;
η——填充率(%)。

由《钢制电缆桥架工程设计规范》提供的计算公式可以看出,目前国内相关标准中的截面利用率实为K/η,即考虑了一定预留裕量的比例参数。

2 水平双绞线的传输性能及对敷设的要求
水平双绞线属于高频传输线缆,按照《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000的要求,桥架中的水平双绞线可以不进行绑扎,其原因如下:
※水平双绞线的绞距都是经过反复计算和试验而得出的,如果绑扎过紧,会使绞距变形,组成传输参数变化,引起传输性能劣化;
※水平双绞线中共分4个线对(分别用篮、橙、绿、棕四色标识),每个线对之间的绞距各不相同,以此达到抵御线对间电磁干扰(近端串扰和远端串扰)的目的。

但同型号的水平双绞线中的4个线对只可能采用4个不同的绞距,即每个线对使用1个绞距。

这样,在同一工程中所敷设的多根水平双绞线中同色线对的绞距完全相同,也就是说这些线对之间的串扰(线间串扰)无法抑制,如果双绞线完全平行,则线间串扰将会增大。

这一点,在2002年颁布的计算机以太网标准
(IEEE802.3-2002)中也有叙述。

在综合布线系统工程中,由于水平双绞线平行时会引入线间干扰(即一根双绞线中同色线对发出的电磁波干扰相邻双绞线中同色线对,由于同色线对的绞距完全相同,因此这种干扰很难抵消),故综合布线系统不希望水平双绞线在桥架中出现完全平行的现象,因此双绞线在水平桥架中通常采用散放的敷设方式。

3 综合布线系统工程实际敷设情况概述
在综合布线系统穿线时,为了最大限度的节省线缆和工作时间,通常水平双绞线是从工作区向配线间敷设,且每次穿线的数量多为24根以内。

这样在桥架内,水平双绞线会十分混乱,甚至出现线缆层层叠叠
绞在一起的现象,造成双绞线之间形成杂乱无章的空洞。

这时,若用力压线缆,可以空出部分桥架的空间,可以想象线缆在桥架中的松散会造成截面利用率的明显下降(特别是在桥架的转弯处)。

如果在同一个水平桥架中敷设数百根双绞线,其桥架内的双绞线根本不可能移动,也很难从中抽出任何一根双绞线:这些线缆完全是扭绞在一起,成为难舍难分的一个松散联合体。

应该说明的是,桥架内的线缆敷设有两种方式:一是将线缆沿桥架拉到位后,用手托入桥架;二是直接在桥架内拉双绞线。

可见,前者可以使桥架内的双绞线整齐些,但施工难度很高;后者施工难度低,但加剧了桥架内线缆的不整齐程度,即填充率会明显低于前者。

由于双绞线抗拉强度远高于国产电话线,因此采用后一种施工方法的施工人员明显居多。

4 桥架内水平双绞线的截面利用率的计算
在计算前,先假定水平双绞线的排列呈方型结构。

虽然蜂窝状结构的敷设密度更高,但由于水平双绞线在施工时不允许平行排列,因此双绞线不可能正好嵌入其它双绞线的缝隙之中,即不可能形成蜂窝状结构。

即使采用方型结构,仍然是为了计算方便而选取的最高密度结构。

水平双绞线的线缆外层通常为圆型,如果要将线缆排列呈方型,则线缆之间必然有部分空间。

从计算可得:在线缆呈方型排列时,最高的截面利用率为:
其中:d为线缆外径。

若取预留系数为10~25%,则桥架中双绞线的最大总截面积为63%~71%,由此可见50%的截面利用率已基本接近线缆完全平行时的情况(允许线缆散乱造成的浪费空间为20%)。

5 桥架敷设线缆试验
然而,为了保证高频传输性能,水平双绞线已不可能采用完全平行的敷设方式,即不可能出现方型布局结构,即实际的填充率必然大大低于63%~71%。

那么是否会低于50%?者一点已经不可能用理论算出,为此笔者使用双绞线进行了一次测试试验:
试验方法:取若干根双绞线成束散放在桥架中,以双绞线的散放平面略高于桥架上平面,但可以轻松盖上桥架盖子为该桥架中可以容纳的双绞线基准数量。

试验过程:
※桥架尺寸:110×120mm;
※双绞线外径:6mm;
※填充率为33%时的手感:有剩余空间;
填充率为33%时
填充率为40%时的手感:有少量剩余空间,要盖上桥架盖子没有问题;
填充率为40%时
※填充率为50%时的手感:要盖上桥架的盖子得用力压线;
填充率为50%时
试验体会:线缆达到40%时,难以在桥架中拨动线缆;达到50%时,要想盖上2米长的盖子得几个人同时用力压线,这时要想做到线缆不变形可能有困难。

6 集成商投标书中选取的填充率
通过对1997年以来从网上可以收集到的投标书进行分析,综合布线系统集成商在投标书中描述对桥架的要求,其中截面利用率一值常有以下2组数据:
※多数集成商的描述方式为:“桥架内截面积应大于线缆截面积之和的3倍”,即截面利用率定为33%;
※部分集成商的描述方式为:线缆截面积不应大于桥架内截面积的52%或1/(1.8~2.0),而52%刚好为63%的截面利用率下浮20%。

7 工程体会
在工程实践中,笔者在布线工程的桥架设计时,截面利用率通常都定义为33%(为了计算方便),经过大量工程验证,采用该数值的桥架完全能够确保在施工中不会出现桥架上盖盖不紧的现象,并还能够具有一定容量的冗余,即具有增加少量其它弱电线缆的能力。

同时,笔者也遇到过截面利用率为50%的桥架,此时出现过线缆放如桥架后,盖桥架盖子困难的现象,特别是在弯角处。

得到的体会为:在建筑标准中,通常规定桥架的内截面面积不小于线缆截面积之和的一倍,事实上这个数据对于电源电缆是适合的,而对综合布线系统的线缆往往显得小了一些。

8 结论
在《钢制电缆桥架工程设计规范》(CECS31-91)中,提出过控制电缆的实际截面利用率可定为40%~50%,如果将综合布线系统的截面利用率设定在40%以下,应该可以兼顾桥架穿线施工难度与造价之间的关系。

相关文档
最新文档
