悬臂梁结构设计

合集下载

结构设计知识:悬臂梁结构设计的基本原理与方法

结构设计知识:悬臂梁结构设计的基本原理与方法

结构设计知识:悬臂梁结构设计的基本原理与方法悬臂梁是一种常见的结构,其基本原理是支点只有一个,而另一端则悬空。

这种结构常用于桥梁和建筑物的梁式结构。

在设计悬臂梁时,应重视结构强度、稳定性和刚度等问题。

本文将从这些方面入手,探讨悬臂梁结构设计的基本原理和方法。

一、悬臂梁的强度设计强度是悬臂梁设计中最重要的问题之一。

在设计中,需要考虑悬臂梁的截面形状、材料和支点位置等因素。

若悬臂梁截面形状不合理,可能会导致局部应力过大,从而引起结构破坏。

因此,在设计中应尽量选择合适的截面形状,如矩形或圆形等,避免出现尖锐的边角。

另外,材料的选择也非常重要。

不同材料的强度和刚度有差异,通常常用的材料有钢、混凝土和木材等。

在选择材料时,应考虑材料的强度、耐用性和成本等因素。

同时,还需要对材料进行强度检验,确保其符合设计要求。

支点位置是悬臂梁设计的另一个重要因素。

支点的位置和方式会直接影响悬臂梁的强度和稳定性。

因此,在设计中需要仔细考虑支点的位置和设置方式。

通常情况下,支点的位置应该选择在横向中心线位置,避免偏离中心线而导致结构扭曲或损坏。

另外,支点的设置方式也是需要考虑的因素,如采用承板式支座或滑动支座等。

这些支座的选择应该根据悬臂梁的实际情况进行选择。

二、悬臂梁的稳定性设计稳定性是悬臂梁设计的另一重要问题。

在设计中,需要考虑悬臂梁的整体结构稳定性和支点稳定性两个方面。

整体结构稳定性是指悬臂梁在承受荷载时整体结构不发生倾覆或破坏。

在设计中,需要对悬臂梁做出合理的结构设计,例如采用合适的垂直支撑和斜杆支撑等结构措施,以提高悬臂梁的整体稳定性。

支点稳定性是指悬臂梁支点的稳定性,其主要是根据支点的类型和尺寸来确定。

支点的设计应当遵循以下原则:首先,支点必须有足够的刚度和强度,能够承受悬臂梁上的全部荷载;其次,支点应该与悬臂梁之间形成良好的摩擦力,并能够在受到荷载时保持稳定不变。

三、悬臂梁的刚度设计刚度是悬臂梁设计中需要考虑的另一个重要问题。

土木工程中的悬臂梁设计

土木工程中的悬臂梁设计

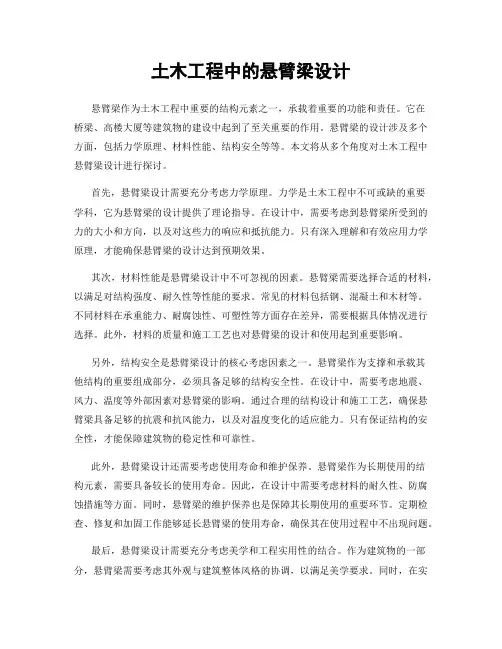

土木工程中的悬臂梁设计悬臂梁作为土木工程中重要的结构元素之一,承载着重要的功能和责任。

它在桥梁、高楼大厦等建筑物的建设中起到了至关重要的作用。

悬臂梁的设计涉及多个方面,包括力学原理、材料性能、结构安全等等。

本文将从多个角度对土木工程中悬臂梁设计进行探讨。

首先,悬臂梁设计需要充分考虑力学原理。

力学是土木工程中不可或缺的重要学科,它为悬臂梁的设计提供了理论指导。

在设计中,需要考虑到悬臂梁所受到的力的大小和方向,以及对这些力的响应和抵抗能力。

只有深入理解和有效应用力学原理,才能确保悬臂梁的设计达到预期效果。

其次,材料性能是悬臂梁设计中不可忽视的因素。

悬臂梁需要选择合适的材料,以满足对结构强度、耐久性等性能的要求。

常见的材料包括钢、混凝土和木材等。

不同材料在承重能力、耐腐蚀性、可塑性等方面存在差异,需要根据具体情况进行选择。

此外,材料的质量和施工工艺也对悬臂梁的设计和使用起到重要影响。

另外,结构安全是悬臂梁设计的核心考虑因素之一。

悬臂梁作为支撑和承载其他结构的重要组成部分,必须具备足够的结构安全性。

在设计中,需要考虑地震、风力、温度等外部因素对悬臂梁的影响。

通过合理的结构设计和施工工艺,确保悬臂梁具备足够的抗震和抗风能力,以及对温度变化的适应能力。

只有保证结构的安全性,才能保障建筑物的稳定性和可靠性。

此外,悬臂梁设计还需要考虑使用寿命和维护保养。

悬臂梁作为长期使用的结构元素,需要具备较长的使用寿命。

因此,在设计中需要考虑材料的耐久性、防腐蚀措施等方面。

同时,悬臂梁的维护保养也是保障其长期使用的重要环节。

定期检查、修复和加固工作能够延长悬臂梁的使用寿命,确保其在使用过程中不出现问题。

最后,悬臂梁设计需要充分考虑美学和工程实用性的结合。

作为建筑物的一部分,悬臂梁需要考虑其外观与建筑整体风格的协调,以满足美学要求。

同时,在实际使用中,悬臂梁需要满足工程的实用性要求,如方便施工、易于维护等。

因此,在设计中需要找到美学与实用性的平衡点,使悬臂梁既具有良好的外观效果,也能满足实际使用的需要。

悬臂梁结构动力响应分析与优化设计

悬臂梁结构动力响应分析与优化设计

悬臂梁结构动力响应分析与优化设计悬臂梁是一种常见的结构形式,在工程中有广泛的应用。

然而,由于其特殊的结构特点,悬臂梁在受到外界力作用时容易发生动力响应,影响其安全性和稳定性。

因此,对悬臂梁结构进行动力响应分析与优化设计,对于确保结构的安全性和可靠性至关重要。

悬臂梁结构的动力响应分析是指通过数学建模和计算分析对悬臂梁在受到外界力作用下的响应情况进行评估。

在进行动力响应分析时,需要考虑诸如结构的质量、刚度等参数。

通常,可以利用有限元方法对悬臂梁进行动力响应分析。

有限元方法是一种通过将结构离散为有限个小单元,然后对每个小单元进行力学计算,并将计算结果进行组合得出整体结构响应的数值计算方法。

通过有限元分析,可以得出悬臂梁受力情况、变形情况等重要参数,对于结构的合理设计和改进提供科学依据。

在动力响应分析的基础上,进行悬臂梁结构的优化设计是为了提高其动力响应性能。

悬臂梁的优化设计要考虑多个因素,包括结构的材料性能、几何形状、截面尺寸等。

在材料性能方面,通常需要选择具有较高强度和刚度的材料,以保证结构的承载能力。

在几何形状和截面尺寸方面,通过合理选择和设计,可以减小结构的质量和惯性矩,从而降低悬臂梁的动力响应。

对于悬臂梁结构的优化设计,常见的方法是结构拓扑优化和参数优化。

结构拓扑优化通过改变梁的支座位置、截面形状等来优化悬臂梁结构。

参数优化则是在已定形状的基础上,优化截面尺寸、材料性能等参数,以达到优化结构动力响应的效果。

这两种方法既可以分开进行也可以结合使用,通过多次计算和比较来找到最优的结构设计方案。

悬臂梁结构动力响应分析与优化设计是一个综合性和复杂性的工程问题。

在实际工程中,需要综合考虑结构的静力和动力响应,还要考虑材料的可获得性、成本等因素。

因此,对悬臂梁结构进行动力响应分析与优化设计需要多学科的知识和专业工具的支持。

只有通过科学的方法和综合考虑各种因素,才能得到结构性能和经济性的双重保证。

总之,悬臂梁结构动力响应分析与优化设计对于确保结构的安全性和可靠性具有重要意义。

生活中悬臂梁设计成功案例

生活中悬臂梁设计成功案例

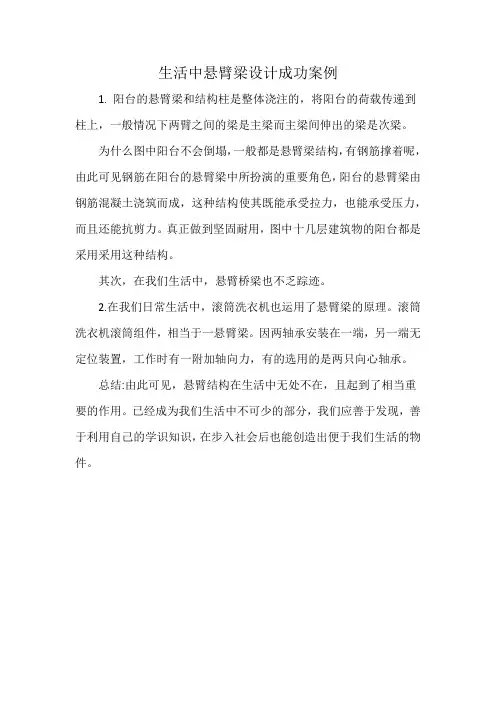

生活中悬臂梁设计成功案例
1. 阳台的悬臂梁和结构柱是整体浇注的,将阳台的荷载传递到柱上,一般情况下两臂之间的梁是主梁而主梁间伸出的梁是次梁。

为什么图中阳台不会倒塌,一般都是悬臂梁结构,有钢筋撑着呢,由此可见钢筋在阳台的悬臂梁中所扮演的重要角色,阳台的悬臂梁由钢筋混凝土浇筑而成,这种结构使其既能承受拉力,也能承受压力,而且还能抗剪力。

真正做到坚固耐用,图中十几层建筑物的阳台都是采用采用这种结构。

其次,在我们生活中,悬臂桥梁也不乏踪迹。

2.在我们日常生活中,滚筒洗衣机也运用了悬臂梁的原理。

滚筒洗衣机滚筒组件,相当于一悬臂梁。

因两轴承安装在一端,另一端无定位装置,工作时有一附加轴向力,有的选用的是两只向心轴承。

总结:由此可见,悬臂结构在生活中无处不在,且起到了相当重要的作用。

已经成为我们生活中不可少的部分,我们应善于发现,善于利用自己的学识知识,在步入社会后也能创造出便于我们生活的物件。

钢筋混凝土悬臂梁设计

钢筋混凝土悬臂梁设计

钢筋混凝土悬臂梁设计钢筋混凝土悬臂梁是一种常见的结构形式,在建筑工程中广泛应用。

它主要由梁体和支座组成,梁体的一端悬空,并通过支座固定在支撑结构上。

在设计悬臂梁时,需要考虑悬臂梁的受力情况、材料选择、梁的尺寸和截面形状等因素。

首先,设计悬臂梁时需要确定梁的受力情况。

悬臂梁的受力主要包括弯矩和剪力。

弯矩是梁的受力时产生的力矩,主要由荷载引起,通过悬臂梁传递到支座。

剪力是指悬臂梁截面上的内部力,主要是由于荷载的作用而产生的横向剪切力。

其次,材料的选择也是悬臂梁设计的重要因素之一、悬臂梁一般采用钢筋混凝土结构,其中钢筋主要用于增强混凝土的抗拉能力。

在选择材料时,需要根据设计要求和使用环境选择合适的钢筋和混凝土等材料。

对于梁的尺寸和截面形状的设计,一般应根据悬臂梁的受力情况和材料的选择来确定。

悬臂梁的截面形状一般为矩形或T形截面,而梁的尺寸则取决于跨度和荷载情况等因素。

需要注意的是,悬臂梁截面的尺寸和形状应能保持梁的整体稳定性,并具备足够的抗弯和抗剪能力。

在具体设计过程中,需要进行结构分析和计算。

结构分析主要包括根据悬臂梁的受力情况进行荷载计算和弯矩剪力计算,以确定悬臂梁的设计要求。

在计算过程中,需要考虑荷载分布的不均匀性,以及可能的动载荷和地震力等因素。

根据弯矩和剪力计算结果,可以确定悬臂梁的截面尺寸和材料需求。

最后,设计完成后还需要进行验算和优化。

验算是为了验证所设计的悬臂梁在实际使用中的稳定性和安全性。

通过对悬臂梁进行验算可以确定其是否满足设计要求,并进行相应的调整和改进。

优化是为了提高悬臂梁的经济性和性能。

通过对悬臂梁设计方案的比较和优化,可以实现最佳的结构效果。

总结起来,钢筋混凝土悬臂梁的设计需要考虑受力情况、材料选择、尺寸和截面形状等因素,并进行结构分析、计算、验算和优化。

通过合理的设计和施工,可以保证悬臂梁的稳定性、安全性和经济性。

悬臂梁结构设计

悬臂梁结构设计

骨干杯斜拉式悬臂梁设计报告一、题目设计域如图,固定端和整个结构宽度不限制,允许在在固定端开孔;材料体积用量≤35ml;载荷为圆形(直径D=15 mm)均布载荷,方向为垂直向下;二、设计概述根据大赛题目的要求,为达到悬臂梁承重最大的目的,在保证材料体积用量在规定范围内,我们采取了简单而又稳定的楔形结构,设计思路来源于生活中常见的斜拉桥。

三、设计方案① 斜撑式设计思路来源于常见的支撑结构② 斜拉式设计来源于斜拉桥经过讨论,与计算分析,最终确定选择斜拉式,并用CAD绘制了初步工程图CATIA绘制出四种结构三维图应力校核ABAQUS分析对比分析多种结构S, MiSeS (Avg: 75%)÷1.215e+08 + 1.114e+08 + 1.012e+08 +9.111e+07 +8.099e+07 +7.087e+07 +6.074e+07 +5.062θ+07 +4.050e+07 +3.0388+07 +2.026e+07 + 1.014e÷07 +1.519e+04÷1.112e+08 + 1.019e+08÷9.269e÷07 +8.344e -t07+7.418e÷07 +6.493e+07+5.568e+07 +4.643θ+07+3.717e+07 +2.792e+07 +1.867e+07 +9.418e+06 +1.654e+05ODB: n7.odb AbaqUS/Standard 6.13-1 Mon OCt 12 20:56:42 GMT+08:OO 2015Step: SteP-IInCrement 1: SteP Time ■ 1.000Primary Var: S, MiSeS∩αfnrmpri ∖∕ΛΓ∙ I I ∏pf∩rn∩Λtinn Q ΓΛI P PΛctnr ∙亠A 9QP P -∩1S, MiSeS(Avg: 75%)Z PrImary Var: S, MlSeS DefOrmed Var: U DefOrmatlOn SCale Factor: +6.60Ie-OISB Z经过分析后结构优化极限载荷逐级加载,每隔100N一级,极限载荷700N,最大应力超过材料屈服极限四、设计结果最后,打印出来的3D模型44.3g ,加载408.86N五、总结与体会在悬臂梁的设计、仿真测试、结构优化等环节中,我们在设计、论证、实验验证的过程当中反复探索、不断前进。

悬臂梁结构模型——挑战设计“理论分析”

悬臂梁结构模型——挑战设计“理论分析”

50 40 30 20 10 0 系列1 系列2 0.5 1 2 1 66.75
49.25
37.25 28.75 23.5 25.5
系 系
2 3 2 49.25
4 4 4 37.25
6 5 6 28.75
8 6 8 23.5
10
1 0.5 67.25
7 10 25.5
试件标号





通过本例,我们可以做如下推论: 上弦杆越靠近根部所受拉力越大,且以G的 2,4,6,8,10……偶数倍增长。 下弦杆越靠近根部所受压力越大,且以G的 1,3,5,7,9……奇数倍增长。 中间的斜杆,BL、DJ、FH这些倾斜的杆都受到的 是拉力,且大小均 。 中间的斜杆,DH、BJ这些倾斜的杆都受到的是压力, 且大小均为 。 竖杆都是不受力的杆。

结构的理论分析
上挑式
坐标 0
支撑式
斜拉式

结构的理论分析

材料的特性分析
如何对悬臂梁进行测试与分析?
700 600 500 400
荷载
6
号试件 )
300 200 100
(N )
0
0
2
4
6 8 位移 ( mm)
10
12
圆形管不同长度承压试验图
80 70 60
67.25
66.75
承受压力(kg)
悬臂梁结构模型 --挑战设计“理论分析”
北京四中 通用技术组 高增
选择适合的载体,体验设计的一般过程: 1、命题的解读及理解 2、初步方案的制定及确定 4、模型的制作 5、设计的优化 6、设计报告的提交

结构的理论分析
固定端
悬挂端 350mm 450mm

混凝土结构设计原理(简支悬臂梁设计)

混凝土结构设计原理(简支悬臂梁设计)

目录一、设计任务 (2)(一)、初选参数 (3)(二)、初选材料及相关数据 (3)二、设计方案 (3)(一)、初选截面 (3)(二)、按基本组合计算荷载效应,确定关键截面 (4)1.跨中截面弯矩计算 (4)2.支座截面弯矩计算 (5)3.支座a左侧剪力计算 (5)4.支座a右侧剪力计算 (5)(三)、计算跨中正截面配筋及示意图 (6)(四)、计算支座截面配筋及示意图 (8)(五)、计算支座A左右斜截面配筋 (9)三、承载能力验算 (10)(一)、按标准组合和准永久组合计算荷载效应,确定关键内力值 (10)1.按标准组合 (10)2.按准永久组合 (10)四、正常使用验算 (11)(一)、验算跨中挠度和裂缝宽度 (11)1.验算跨中挠度 (11)2.验算跨中裂缝 (12)(二)、验算支座截面裂缝宽度 (13)(三)、伸臂端挠度 (13)五、设计心得 (15)《混凝土结构设计原理》课程设计一、设计任务简支伸臂梁如上图所示。

跨中荷载为除结构构件自重外的恒载g1(含栏杆、装修等)、结构构件自重恒载g2和活载q1。

伸臂段面荷载为除结构构件自重外的恒载g3(含栏杆、装修等)、结构构件自重恒载g4和活载q2。

桥面宽度为B ,梁截面为T 形、槽形、箱型等,也可为矩形。

设计内容:初选混凝土强度等级(C30、C35、C40)、纵筋型号(HRB400)、箍筋型号(HPB300)和主梁截面、进行内力分析、计算控制截面的纵筋和箍筋配置、最后进行挠度和裂缝验算。

环境类别按二a 类。

提示:内力分析时注意区分荷载是有时还是不利,如伸臂段上的荷载对跨中弯矩是有利荷载,再如支座A 右的剪力更复杂一些。

建议:跨度1L =9~12m 、宽度B =2.4~3.6m 、恒载21 1.5~2.5kN/g m =、23 1.5~2.5kN/g m =、活载21 3.0~4.0kN/q m =、22 3.0~4.0kN/q m =。

活载的准永久值系数5.0q =ψ。

悬臂梁的受力分析与结构优化

悬臂梁的受力分析与结构优化

悬臂梁的受力分析与结构优化悬臂梁是一种常见的结构,由于其特殊的支持方式,受力分析和结构优化对于设计师来说是非常重要和关键的。

本文将详细介绍悬臂梁的受力分析和结构优化。

首先,我们需要了解悬臂梁的基本结构和受力情况。

悬臂梁由一个固定支座和一个悬挑段组成,其中,固定支座是悬挑段的唯一支撑点。

常见的悬臂梁结构包括悬臂梁、悬臂梁连接梁柱和榀架等。

悬臂梁的受力分析可以通过静力学的原理来进行。

在进行悬臂梁的受力分析时,可以采用以下步骤:1.确定受力类型:首先需要确定悬臂梁所受的外力类型,包括集中力、均布力以及倾覆力。

根据具体情况,可以分析受力的大小、方向和作用点位置。

2.绘制受力图:针对所确定的受力情况,绘制受力图可以帮助我们更加直观地了解悬臂梁的受力情况。

受力图包括受力箭头和标注力的大小、方向和作用点位置。

3.计算受力大小:利用受力图,可以通过应力平衡原理计算出悬臂梁各个部分的受力大小。

利用平衡方程,可以计算出悬臂梁在不同位置的剪力、弯矩和轴力。

4.分析受力状况:通过计算出的受力大小,可以分析悬臂梁的受力状况。

在分析过程中,需要注意各个受力点的正负号,以及受力的分布情况。

在进行悬臂梁的结构优化时,可以采用以下方法:1.材料选型:选择适当的材料是悬臂梁结构优化的重要因素之一、优先选择具有较高的强度和刚度的材料,以减小悬臂梁的自重;同时还要考虑材料的成本和可获得性。

2.梁型设计:根据实际需求,选择合适的梁型可以优化悬臂梁的结构。

常见的梁型包括矩形梁、圆形梁、槽式梁等,每种梁型具有不同的性能和应用范围。

3.截面设计:选择合适的悬臂梁截面形状和尺寸可以优化悬臂梁的结构性能。

通过计算悬臂梁的受力情况,可以确定截面的强度和刚度需求,然后选择合适的截面形状和尺寸。

4.强度验证:在进行结构优化后,需要进行强度验证。

通过对悬臂梁进行负荷测试或使用有限元分析方法,可以验证悬臂梁是否满足强度和刚度的要求。

如果不满足要求,需要对结构进行调整和优化。

混凝土中悬臂梁的设计原理

混凝土中悬臂梁的设计原理

混凝土中悬臂梁的设计原理悬臂梁是指在一端悬挂的梁,它可以用于支撑建筑物的屋顶、桥梁、广告牌等结构。

混凝土中悬臂梁的设计原理是混凝土结构设计中的重要部分,其设计需要考虑结构的稳定性、强度、耐久性和使用寿命等因素。

本文将详细介绍混凝土中悬臂梁的设计原理。

1. 悬臂梁的基本原理悬臂梁的基本原理是将荷载沿着梁的长度方向均匀分布,然后通过悬挂在一端的支撑点将荷载传递到支撑点的另一端。

悬挂点处的梁会发生弯曲,因此设计悬臂梁需要考虑弯曲应力和弯曲刚度。

除此之外,还需要考虑悬挂点处的悬挂力和悬挂点的支撑能力。

2. 悬臂梁的设计方法悬臂梁的设计需要考虑以下几个方面:2.1 悬挂点的位置悬挂点的位置会直接影响到悬臂梁的受力情况。

一般来说,悬挂点应该位于梁的中心线上,以保证荷载均匀分布。

如果悬挂点偏离中心线,会导致悬挂点处的梁发生弯曲,从而影响悬臂梁的强度和稳定性。

2.2 梁的截面形状和尺寸悬臂梁的截面形状和尺寸会直接影响到梁的强度和刚度。

一般来说,悬臂梁的截面应该为矩形或T形,以保证梁的强度和刚度。

此外,梁的截面尺寸也需要根据荷载大小进行合理设计。

2.3 梁的材料悬臂梁的材料一般为钢筋混凝土,其强度和耐久性都比较好。

在设计悬臂梁时,需要根据实际情况选择合适的混凝土配合比和钢筋直径,以保证梁的强度和耐久性。

2.4 荷载的计算荷载的计算是悬臂梁设计中的重要环节。

荷载包括自重、建筑物或结构物的重量、风荷载、雪荷载、地震荷载等。

荷载的大小和分布方式都需要进行合理计算,以保证悬臂梁的强度和稳定性。

2.5 悬挂点的支撑能力悬挂点的支撑能力也是悬臂梁设计中需要考虑的重要因素。

悬挂点的支撑能力应该大于悬挂点处的悬挂力,以避免悬挂点失效。

3. 悬臂梁的设计流程悬臂梁的设计流程包括以下几个步骤:3.1 计算荷载首先需要计算荷载,包括自重、建筑物或结构物的重量、风荷载、雪荷载、地震荷载等。

荷载的计算需要根据实际情况进行,以保证悬臂梁的强度和稳定性。

悬臂梁施工课程设计

悬臂梁施工课程设计

悬臂梁施工课程设计一、课程目标知识目标:1. 学生能理解悬臂梁的基本概念、施工原理及结构特点;2. 学生能掌握悬臂梁施工过程中的关键技术和质量控制要点;3. 学生能了解悬臂梁施工在工程中的应用及发展前景。

技能目标:1. 学生能够运用所学知识,分析并解决悬臂梁施工过程中遇到的技术问题;2. 学生能够独立完成悬臂梁施工方案的编制,具备一定的施工组织设计能力;3. 学生能够通过实际操作,掌握悬臂梁施工的操作技能。

情感态度价值观目标:1. 培养学生热爱工程专业,增强对建筑施工行业的职业认同感;2. 培养学生严谨求实、团结协作的工作态度,提高工程质量意识;3. 激发学生创新思维,鼓励学生在悬臂梁施工领域进行技术研究和创新。

课程性质分析:本课程为土木工程专业课程,旨在帮助学生掌握悬臂梁施工的基本理论、技术和方法,提高学生的施工组织设计能力和实际操作技能。

学生特点分析:学生为高职二年级学生,已具备一定的土木工程基础知识和施工技能,具有较强的动手能力和实践兴趣。

教学要求:结合悬臂梁施工的实际情况,注重理论联系实际,强化实践教学环节,提高学生的实际操作能力。

同时,注重培养学生的工程质量意识、创新精神和团队协作能力。

通过本课程的学习,使学生具备悬臂梁施工方面的专业知识和技能,为将来的职业发展打下坚实基础。

二、教学内容1. 悬臂梁基本概念:悬臂梁的定义、分类及结构特点;2. 悬臂梁施工原理:悬臂浇筑和悬臂拼装的基本原理;3. 悬臂梁施工关键技术:模板工程、钢筋工程、混凝土工程及预应力工程;4. 悬臂梁施工质量控制:施工过程中质量检验标准及控制要点;5. 悬臂梁施工安全措施:施工安全注意事项及应急预案;6. 悬臂梁施工组织设计:施工方案编制、施工进度计划及资源配置;7. 悬臂梁施工案例分析:分析典型工程案例,总结施工经验;8. 悬臂梁施工新技术与发展趋势:介绍新型悬臂梁施工技术及发展前景。

教学内容安排与进度:第1周:悬臂梁基本概念、分类及结构特点;第2周:悬臂梁施工原理;第3-4周:悬臂梁施工关键技术;第5周:悬臂梁施工质量控制;第6周:悬臂梁施工安全措施;第7周:悬臂梁施工组织设计;第8周:悬臂梁施工案例分析;第9周:悬臂梁施工新技术与发展趋势。

悬臂梁结构分析

悬臂梁结构分析

悬臂梁结构分析摘要:以某型自升式钻井平台的悬臂梁为例建立相应结构分析模型,给出了分析的载荷及边界条件,并对不同载荷条件下的计算结果进行了分析和评估,可作为此类结构设计的参考。

关键词:悬臂梁,结构分析.Abstract: to a certain type of jack-up drilling platform as an example of the cantilever beam establish corresponding structure analysis model, and gives out the analysis of load and boundary conditions, and under the conditions of different load calculation results are analyzed and evaluated, and can be used for this kind of structure design of the reference.Keywords: cantilever beam and structure analysis.正文:1 引言陆上可利用的资源和能源越来越少,许多国家都把开发利用海洋资源和能源作为国家战略[1]。

经过近几十年的高速发展,我国的能源问题日益严峻。

我国的海域辽阔,海上资源的开发潜力巨大,是未来我国能源可持续发展的重点[2~4]。

海上作业平台是进行海上资源开发的重要装备,目前我国在海上钻井平台的开发设计方面与技术先进国家尚有较大差距。

移动式海上平台在我国海上油气勘探开发中发挥着重要作用[5],开展海上平台关键技术研究对保障我国能源安全和推动我国装备制造业的发展具有重要意义。

自升式钻井平台属于海上移动式平台,适宜于近浅海作业,是目前被广泛使用的海上钻井装备之一。

本文以某型自升式钻井平台的悬臂梁为例,对其进行结构分析和强度评估,为此类结构的设计提供参考方法。

悬臂梁结构设计范文

悬臂梁结构设计范文

悬臂梁结构设计范文悬臂梁是一种常见的结构形式,广泛应用于各种建筑和工程项目中。

本文将为您介绍悬臂梁结构设计的相关知识。

一、悬臂梁的定义和形式悬臂梁是一种梁的形式,其特点是在梁的一端固定支承,另一端悬空,不受任何支撑点的限制。

悬臂梁主要由梁体和支承构件组成。

悬臂梁可以分为两种形式,一种是单悬臂梁,即只有一端悬空,另一端固定在支撑点上;另一种是双悬臂梁,即两端都悬空,主要由两个单悬臂梁组成。

二、悬臂梁结构设计的基本原则1.悬臂梁的安全性要求:悬臂梁要能够承受悬挂在其上的荷载,并保证结构的稳定性和安全性。

2.悬臂梁的刚度要求:悬臂梁的刚度决定了其在受力时的变形情况,需要根据实际情况确定悬臂梁的刚度。

3.悬臂梁的振动要求:悬臂梁在受到外界激励时会发生振动,需要通过合理的设计来控制振动的幅度,以避免对周围环境和结构产生不利影响。

4.悬臂梁的材料选择:悬臂梁的材料应根据实际情况来选择,常见的材料有钢材、混凝土等。

三、悬臂梁结构设计的方法1.确定荷载:首先确定悬臂梁所要承受的荷载,包括静载、动载以及其他作用在悬臂梁上的力,如风力、地震力等。

2.计算梁体尺寸:根据悬臂梁所要承受的荷载以及悬臂梁的材料特性,计算出梁体的尺寸。

3.确定支承结构:确定悬臂梁的支承结构形式,包括支承点的位置、形式等。

4.确定连接方式:确定悬臂梁与支承结构之间的连接方式,包括焊接、螺栓连接、衔接等。

5.进行结构分析:利用结构分析软件进行悬臂梁结构的分析,确定悬臂梁在受力时的变形、应力等情况。

6.优化设计:通过对悬臂梁的分析结果进行优化设计,达到安全、稳定、经济的要求。

7.绘制施工图纸:根据悬臂梁的设计结果绘制施工图纸,以便后续的施工操作。

四、悬臂梁结构设计的注意事项1.悬臂梁的设计应满足相关的国家标准和规范要求。

2.悬臂梁在设计过程中需要考虑荷载的大小、方向以及作用点的位置等因素。

3.悬臂梁的连接方式和支承结构的选择应符合结构的要求,并保证连接的可靠性和稳定性。

悬臂式和单层支护结构设计

悬臂式和单层支护结构设计

1.3 配筋计算
■ 配筋应满足下式条件

1.25γ0Mc<Mu

1.25γ0Vc<Vu
■ 式中
■ Mc——每延米宽度支护结构截面弯矩计算值; ■ Vc——每延米宽度支护结构截面剪力计算值; ■ Mu——每延米宽度支护结构截面受弯承载力; ■ Vu——每延米宽度支护结构截面受剪承载力。
1.4 支护结构顶端的水平位移值
■ yp-剪力V=0以上各层土被动土压力合力 Ep对剪力为零处的力臂长度;
1.2 最大弯矩及其位置
■ 剪力为零的位置D距基坑开挖 面的距离y , 可按D点以上主动 土压力的总和Ea等于D点以上 被动土压力的总和Ep求得。
1.3 配筋计算
■ 悬臂式支护结构宜按计算弯 矩图配筋, 当地质条件或其 它影响因素较为复杂时,也 可按最大弯矩断面的配筋贯 通全长。
■ y——剪力为零处,即D点至基坑底的距离;
■ ——悬臂梁上段结构柔性变形值(如图所示);
■ θ——下段结构在最大弯矩Mmax作用下产生的转角
(如图所示);
■ ——下段结构在最大弯矩Mmax作用下在D点产生的 水平位移(如图所示)。
等值梁法的基本原理和假定
■ 等值梁法的关键是如何确定反弯点的位 置。对单锚或单撑支护结构,地面以下 土压力为零的位置(即主动土压力等于 被动土压力的位置)与反弯点位置较接 近。为了简化计算,假定土压力为零的 位置即反弯点位置。
2 单层支撑支护结构设计
■ 对于单层支撑支 护结构,较合适 的计算方法是等 值梁法。
等值梁法的基本原理和假定
■ 对如下图(a)所示连续梁,在均布荷载下 有图(b)弯矩图形。如果在反弯点c处截 断并设一自由支承,则ab梁分为ac、 cb两段, cb段为一端铰支、一端固定 的超静定梁。由于两段梁上的弯矩不 变,故将ac、cb梁称为等值梁或假想 梁。

工程结构分析专业毕业设计论文:基于非线性力学的悬臂梁结构设计与分析

工程结构分析专业毕业设计论文:基于非线性力学的悬臂梁结构设计与分析

工程结构分析专业毕业设计论文:基于非线性力学的悬臂梁结构设计与分析悬臂梁结构设计与分析摘要:随着工程技术的不断发展,对结构分析的要求也越来越高。

悬臂梁结构作为一种常见的工程结构,在各种领域中得到了广泛应用。

然而,在实际应用中,悬臂梁结构会受到各种复杂力的作用,其力学行为往往呈现出非线性特征。

为了更好地设计和分析悬臂梁结构,本文基于非线性力学的基本原理和方法,对悬臂梁结构进行了设计和分析。

本文的研究内容主要包括研究背景、意义、目的、方法、步骤、未来发展方向、结果和结论等。

1. 研究背景和意义悬臂梁结构是一种常见的工程结构,被广泛应用于建筑、机械、航空航天等领域。

然而,在实际应用中,悬臂梁结构会受到各种复杂力的作用,如重力、风载、地震等,这些力的作用会使悬臂梁结构的力学行为呈现出非线性特征。

因此,对悬臂梁结构进行准确的非线性力学分析是至关重要的。

此外,随着工程技术的不断发展,对结构分析的要求也越来越高。

传统的线性力学分析方法已经无法满足现代工程结构设计的需要,因此,基于非线性力学的方法逐渐得到了广泛的应用。

本文的研究旨在探索基于非线性力学的悬臂梁结构设计和分析方法,以提高悬臂梁结构的设计水平和安全性。

2. 研究目的本文的研究目的主要有以下几点:(1)探讨悬臂梁结构的非线性力学行为;(2)设计和分析基于非线性力学的悬臂梁结构;(3)验证基于非线性力学的悬臂梁结构设计方法的可行性;(4)提出悬臂梁结构未来的发展方向和应用前景。

3. 研究方法本文的研究方法主要包括理论分析、实验研究和数值模拟等。

首先,通过对悬臂梁结构的受力分析,建立其非线性力学模型。

然后,利用实验和数值模拟方法,对悬臂梁结构进行仿真和分析,以验证非线性力学模型的准确性和可靠性。

最后,根据实验和仿真结果,对悬臂梁结构的设计和应用进行探讨。

4. 研究步骤本文的研究步骤如下:(1)对悬臂梁结构的受力进行分析,建立其非线性力学模型;(2)设计实验方案,对悬臂梁结构进行实验研究;(3)利用数值模拟方法,对悬臂梁结构进行仿真和分析;(4)对比实验和仿真结果,验证非线性力学模型的准确性和可靠性;(5)根据实验和仿真结果,探讨悬臂梁结构的设计和应用;(6)总结研究成果,撰写毕业设计论文。

简支梁桥施工—悬臂梁桥悬臂梁桥

简支梁桥施工—悬臂梁桥悬臂梁桥
构造: 1、跨径布置、各跨跨径比、悬臂长与跨径比。要考虑:
配不料同的材料如钢筋混凝土---悬臂较短,减小负弯矩;预
应力混凝土---悬臂可适当加长;不同的施工方法如纵向缝--要考虑锚孔的吊装重量;横分缝---可适当加长悬臂长度;特 殊使用要求---城市桥梁可能要求较小的锚孔,但必须保证稳 定性
跨径 梁高
桥配。料
结构 类型
③带挂梁的T型悬臂梁桥
T型刚构+带挂孔: ➢ 4、挂孔为跨径较小的简支梁结构。
配料
课程总结
本次内容我们讲解了悬臂梁桥的概念、优势 和不足以及不同的结构类型在实际桥梁中的应用。
悬臂梁桥-02
悬臂梁桥
1 构造 2 横截面设计 3 适用范围
跨径 梁高
①悬臂梁桥跨径布置、梁高设计
悬臂梁桥-01
悬臂梁桥
1 概述 2 优缺点 3 结构类型
概述
①悬臂梁桥概述
概述: 简支梁的一端或两端向外自由悬出作为上部结构主要承
重构配件料的梁桥。悬臂梁桥可分为单悬臂梁桥、双悬臂梁桥、多
孔悬臂梁桥、带挂孔的 T 形悬臂梁桥等多种形式。在工程上 最常用的悬臂梁桥是单悬臂梁桥、双悬臂梁桥两种。
优点 缺点
横断面 设计
②悬臂梁桥横截面
1、带马蹄的T型截面: ➢L≤30m,中等跨度,钢筋混凝土桥梁;
配料
横断面 设计
②悬臂梁桥横截面
2、底部加宽的T型截面: ➢L=30-50m,主要用于预应力钢筋混凝土桥梁;
配料
横断面 设计
②悬臂梁桥横截面
3、箱型截面更为普遍和常用: ➢L≥50m,分单箱单室应用最为广泛(桥面宽22m以下),
①悬臂梁桥跨径布置、梁高设计
构造: 1、跨径布置、各跨跨径比、悬臂长与跨径比。要考虑:

钢筋混凝土悬臂梁设计

钢筋混凝土悬臂梁设计

钢筋混凝土悬臂梁设计1000字钢筋混凝土悬臂梁是一种结构形式,主要用于跨越较远的空间,多用于桥梁、建筑物或其他结构中。

本文将介绍钢筋混凝土悬臂梁的设计过程。

设计基础在进行悬臂梁的设计前,需要进行设计基础的确定。

首先需要确定悬臂梁的受力形式,根据受力形式可以确定受力状况下的荷载。

其次需要确定悬臂梁的跨度和悬臂长度。

最后需要确定设计荷载和材料强度等参数,以便进行结构的计算和分析。

设计荷载悬臂梁的设计荷载包括静荷载和动荷载两种,分别计算分析。

静荷载分为永久荷载和变动荷载。

永久荷载主要包括自重荷载、水平荷载、垂直荷载等,变动荷载主要包括活荷载、风荷载、附加荷载等。

动荷载主要包括车辆行驶、地震、风力等荷载,需要进行特殊的计算和分析。

计算分析悬臂梁的计算分析主要包括截面设计和梁的长度计算两部分。

截面设计首先需要在确定设计荷载和材料强度等参数基础上,计算出悬臂梁的弯矩和剪力。

然后,在满足强度和刚度要求基础上,选择合适的截面尺寸。

梁的长度计算根据悬臂梁的受力形式和设计荷载,计算出悬臂梁的长度,确定最终的结构尺寸和结构形式。

结构设计在完成以上的计算分析后,确定悬臂梁的结构尺寸和结构形式。

根据实际需求,选择适合的材料和施工工艺。

施工与验收在进行悬臂梁的施工前,需要进行施工方案的制定和施工现场的检验,以确保施工安全和质量。

施工完成后,需要进行验收工作,确保悬臂梁符合设计要求和国家标准,达到使用要求。

总结钢筋混凝土悬臂梁是一种常用的结构形式,具有跨度大、荷载能力强等优点。

在进行悬臂梁的设计时,需要根据实际需求,确定设计参数和计算分析方法,选取合适的材料和施工工艺,确保悬臂梁符合设计要求和国家标准。

机械悬臂梁的设计计算公式

机械悬臂梁的设计计算公式

机械悬臂梁的设计计算公式悬臂梁是一种常见的机械结构,在工程设计中经常会用到。

悬臂梁的设计需要考虑到受力情况、材料强度等因素,因此需要进行一系列的计算和分析。

本文将介绍机械悬臂梁的设计计算公式,帮助读者更好地了解和应用悬臂梁的设计原理。

首先,我们来看一下悬臂梁的基本结构。

悬臂梁是一种横截面呈“L”形的梁,其中一端固定在支撑点上,另一端悬挂在空中。

在受力分析中,我们需要考虑悬臂梁在受外力作用下的弯曲和剪切情况,以确定梁的尺寸和材料。

在设计悬臂梁时,我们首先需要计算梁的受力情况。

根据力学原理,悬臂梁在受外力作用下会产生弯矩和剪力。

弯矩是梁在受力点附近产生的弯曲效应,而剪力则是梁在受力点附近产生的剪切效应。

为了确保梁的安全性,我们需要计算出梁在受力点处的最大弯矩和最大剪力。

弯矩的计算公式为:M = F L。

其中,M表示弯矩,F表示受力,L表示梁的长度。

根据这个公式,我们可以计算出梁在受力点处的最大弯矩,从而确定梁的截面尺寸和材料强度。

剪力的计算公式为:V = F。

其中,V表示剪力,F表示受力。

根据这个公式,我们可以计算出梁在受力点处的最大剪力,也可以用来确定梁的截面尺寸和材料强度。

除了弯矩和剪力,我们还需要考虑悬臂梁的挠度和应力。

挠度是梁在受外力作用下产生的变形,而应力则是梁在受力点处产生的内部应力。

为了确保梁的安全性,我们需要计算出梁的最大挠度和最大应力,并根据这些数据来确定梁的尺寸和材料强度。

挠度的计算公式为:δ = (F L^3) / (3 E I)。

其中,δ表示挠度,F表示受力,L表示梁的长度,E表示弹性模量,I表示惯性矩。

根据这个公式,我们可以计算出梁在受力点处的最大挠度,从而确定梁的尺寸和材料强度。

应力的计算公式为:σ = M y / I。

其中,σ表示应力,M表示弯矩,y表示截面的距离,I表示惯性矩。

根据这个公式,我们可以计算出梁在受力点处的最大应力,也可以用来确定梁的截面尺寸和材料强度。

通过上述计算公式,我们可以确定悬臂梁的尺寸和材料强度,从而设计出符合安全要求的悬臂梁结构。

悬臂梁结构非线性稳定分析和优化设计

悬臂梁结构非线性稳定分析和优化设计

悬臂梁结构非线性稳定分析和优化设计悬臂梁结构是一种常见的结构形式,广泛应用于各种工程领域。

然而,在一些特定的工程应用中,悬臂梁结构往往需要承受较大的载荷和变形,从而导致失稳现象的发生。

为了解决这个问题,悬臂梁结构非线性稳定分析和优化设计成为了一个重要的课题。

首先,我们来了解一下悬臂梁结构的基本特点。

悬臂梁结构是由一根固定端和一根自由端组成的一种梁结构,经常用来支撑吊桥、塔式建筑物等大型工程。

悬臂梁结构的稳定性与载荷大小、梁的尺寸和截面形状等因素密切相关。

当悬臂梁承受的荷载超过其承载能力时,就会发生结构失稳的现象,导致严重的安全问题。

针对悬臂梁结构失稳的问题,非线性稳定分析和优化设计是两个十分重要的工作。

非线性稳定分析是指在考虑材料非线性、几何非线性以及初始缺陷等影响因素的情况下,对悬臂梁结构的分析和计算;而优化设计则是在满足结构要求和规范的基础上,通过改变结构形状、材料选择、施工工艺等手段,对悬臂梁结构的性能进行优化。

在非线性稳定分析中,最常用的方法是有限元分析法。

该方法利用计算机对悬臂梁结构进行分割,将其离散成若干个小的单元,然后通过计算每个单元的应变和力学性质,进而得出整个结构的稳定拐点和失稳模式。

需要注意的是,对于非线性稳定分析,需要考虑到悬臂梁结构中的材料非线性、几何非线性、材料损伤等因素,以保证所得到的分析结果更加准确。

另一方面,优化设计也是非常重要的。

悬臂梁结构的优化设计可以通过以下方法实现:首先,改变梁的截面形状,采用更优的截面形状能够有效地提高梁的承载能力和稳定性;其次,采用更好的材料,在保证结构强度的同时,减少结构自重;最后,精细化施工,通过优化施工工艺、加强结构监测等手段,从而提高悬臂梁结构的稳定性和可靠性。

总而言之,悬臂梁结构非线性稳定分析和优化设计是非常重要的课题。

通过对这些领域的研究和分析,我们可以得出更合理的设计方案,从而保证悬臂梁结构的稳定性和可靠性。

在未来的工程实践中,悬臂梁结构的稳定问题将会成为一个重要的挑战,而解决这个问题也将会对我们的社会建设和发展产生深远的影响。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

梁、柱、墙、板筋的一般计算规则一、梁(1)框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d}。

钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。

钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d}4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d;抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d;拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)×2+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

7、吊筋吊筋长度=2×锚固(20d)+2×斜段长度+次梁宽度+2×50,其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为:Ln/3+中间支座值+Ln/3;第二排为:Ln/4+中间支座值+Ln/4 注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为:该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为:该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。

其他钢筋计算同首跨钢筋计算。

LN为支座两边跨较大值。

2、其他梁一、非框架梁在03G101-1中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于:1、普通梁箍筋设置时不再区分加密区与非加密区的问题;2、下部纵筋锚入支座只需12d;3、上部纵筋锚入支座,不再考虑0.5Hc+5d的判断值。

未尽解释请参考03G101-1说明。

二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3;2、下部纵筋端支座锚固值处理同框架梁;3、上部纵筋中第一排主筋端支座锚固长度=支座宽度-保护层+梁高-保护层+Lae,第二排主筋锚固长度≥Lae;4、梁中部筋伸至梁端部水平直锚,再横向弯折15d;5、箍筋的加密范围为≥0.2Ln1≥1.5hb;7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。

二、剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在:1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系;2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式;3、剪力墙在立面上有各种洞口;4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同;5、墙柱有各种箍筋组合;6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法。

(1)剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过;外侧钢筋长度=墙长-保护层内侧钢筋=墙长-保护层+弯折B、外侧钢筋不连续通过;外侧钢筋长度=墙长-保护层+0.65Lae;内侧钢筋长度=墙长-保护层+弯折水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)2、墙端为端柱时A、外侧钢筋连续通过;外侧钢筋长度=墙长-保护层;内侧钢筋=墙净长+锚固长度(弯锚、直锚)B、外侧钢筋不连续通过;外侧钢筋长度=墙长-保护层+0.65Lae内侧钢筋长度=墙净长+锚固长度(弯锚、直锚)水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)注意:如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。

3、剪力墙墙身有洞口时当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d。

二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度=基础插筋+首层层高+伸入上层的搭接长度2、中间层墙身纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙身纵筋长度=层净高+顶层锚固长度墙身竖向钢筋根数=墙净长/间距+1(墙身竖向钢筋从暗柱、端柱边50mm开始布置)4、剪力墙墙身有洞口时,墙身竖向筋在洞口上下两边截断,分别横向弯折15d。

三、墙身拉筋1、长度=墙厚-保护层+弯钩(弯钩长度=11.9+2D)2、根数=墙净面积/拉筋的布置面积注:墙净面积是指要扣除暗(端)柱、暗(连)梁,即墙面积-门洞总面积-暗柱剖面积- 暗梁面积;拉筋的面筋面积是指其横向间距×竖向间距。

例:(8000×3840)/(600×600)(二)剪力墙墙柱一、纵筋1、首层墙柱纵筋长度=基础插筋+首层层高+伸入上层的搭接长度2、中间层墙柱纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙柱纵筋长度=层净高+顶层锚固长度注意:如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋。

因为端柱可以看作是框架柱,所以其锚固也同框架柱相同。

二、箍筋:依据设计图纸自由组合计算。

(三)剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度=洞口宽度+左右两边锚固值LaE;中间层连梁纵筋长度=洞口宽度+左右两边锚固值LaE2、箍筋顶层连梁,纵筋长度范围内均布置箍筋即N=((LaE-100)/150+1)*2+(洞口宽-50*2)/间距+1(顶层)中间层连梁,洞口范围内布置箍筋,洞口两边再各加一根即N=(洞口宽-50*2)/间距+1(中间层)二、暗梁1、主筋长度=暗梁净长+锚固三、柱(一)、基础层一、柱主筋基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度+Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算(软件中是按三根)。

(二)、中间层一、柱纵筋1、KZ中间层的纵向钢筋=层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数=N个加密区/加密区间距+N+非加密区/非加密区间距-103G101-1中,关于柱箍筋的加密区的规定如下1)首层柱箍筋的加密区有三个,分别为:下部的箍筋加密区长度取Hn/3;上部取Max{500,柱长边尺寸,Hn/6};梁节点范围内加密;如果该柱采用绑扎搭接,那么搭接范围内同时需要加密。

2)首层以上柱箍筋分别为:上、下部的箍筋加密区长度均取Max{500,柱长边尺寸,Hn/6};梁节点范围内加密;如果该柱采用绑扎搭接,那么搭接范围内同时需要加密。

(三)、顶层顶层KZ因其所处位置不同,分为角柱、边柱和中柱,也因此各种柱纵筋的顶层锚固各不相同一、角柱角柱顶层纵筋长度:一、内筋a、内侧钢筋锚固长度为:弯锚(≦Lae):梁高-保护层+12d;直锚(≧Lae):梁高-保护层二、外筋b、外侧钢筋锚固长度为外侧钢筋锚固长度=Max{1.5Lae ,梁高-保护层+柱宽-保护层}柱顶部第一层:≧梁高-保护层+柱宽-保护层+8d(保证65%伸入梁内)柱顶部第二层:≧梁高-保护层+柱宽-保护层注意:在GGJ V8.1中,内侧钢筋锚固长度为;弯锚(≦Lae):梁高-保护层+12d;直锚(≧Lae):梁高-保护层外侧钢筋锚固长度=Max{1.5Lae,梁高-保护层+柱宽-保护层}二、边柱边柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么边柱顶层钢筋锚固值是如何考虑的呢?边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固:a、内侧钢筋锚固长度为:弯锚(≦Lae):梁高-保护层+12d‘直锚(≧Lae):梁高-保护层b、外侧钢筋锚固长度为:≧1.5Lae注意:在GGJ V8.1中,内侧钢筋锚固长度为:弯锚(≦Lae):梁高-保护层+12d直锚(≧Lae):梁高-保护层外侧钢筋锚固长度=Max{1.5Lae,梁高-保护层+柱宽-保护层}三、中柱中柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么中柱顶层钢筋锚固值是如何考虑的呢?中柱顶层纵筋的锚固长度为:弯锚(≦Lae):梁高-保护层+12d直锚(≧Lae):梁高-保护层注意:在GGJ V8.1中,处理同上。

四、板在实际工程中,我们知道板分为预制板和现浇板,这里主要分析现浇板的布筋情况。

板筋主要有:受力筋(单向或双向,单层或双层)、支座负筋、分布筋、附加钢筋(角部附加放射筋、洞口附加钢筋)、撑脚钢筋(双层钢筋时支撑上下层)。

一、受力筋软件中,受力筋的长度是依据轴网计算的。

受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩(如果是Ⅰ级筋)。

根数=(轴线长度-扣减值)/布筋间距+1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数=(布筋范围-扣减值)/布筋间距+1分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1。
