钢结构课程设计汇本梯形钢屋架计算书
钢结构设计原理课程设计21米梯形钢结构屋架设计
钢结构课程设计——21m跨钢屋架设计计算书1 设计资料某厂房总长度90m，跨度L=21m，屋盖体系为无檩体系，纵向柱距6m。
1.结构形式:钢筋混凝土柱，梯形钢屋架。
柱的混凝土强度等级为C30，屋面坡度i=L/10；L为屋架跨度。
地区计算温度高于-200C，无侵蚀性介质，不考虑地震设防，屋架下弦标高为18m；厂房内桥式吊车为2台150/30t（中级工作制），锻锤为2台5t。
2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。
屋架采用的钢材、焊条为：用Q345钢，焊条为E50型。
3.屋盖结构及荷载无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q 为屋架及支撑自重，以kN/m2为单位；②屋面活荷载：施工活荷载标准值为0.7kN/m2，雪荷载的基本雪压标准值为S0=0.35kN/m2，施工活荷载与雪荷载不同时考虑，而是取两者的较大值；积灰荷载0.6kN/m2。
③屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层0.4kN/m2水泥砂浆找平层0.4kN/m2保温层0.7kN/m2一毡二油隔气层0.05kN/m2水泥砂浆找平层0.3kN/m2预应力混凝土屋面板 1.45kN/m22 结构形式与布置屋架形式及几何尺寸如图7.30所示。
屋架支撑布置如图7.31所示。
图7.30 屋架形式及几何尺寸3荷载计算屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大于雪荷载，故取屋面活荷载计算。
屋架沿水平投影面积分布的自重（包括支撑）按经验公式计算，跨度单位为m。
荷载永久荷载：预应力混凝土屋面板 958.135.145.1=⨯2/m kN 屋架及支撑自重 474.035.1)21011.012.0(=⨯⨯+2/m kN 三毡四油（上铺绿豆砂）防水层 54.035.14.0=⨯2/m kN 水泥砂浆找平层 54.035.14.0=⨯2/m kN 保温层 945.035.17.0=⨯2/m kN 一毡二油隔汽层 068.035.105.0=⨯2/m kN 水泥砂浆找平层 405.035.13.0=⨯2/m kN总计 4.9292/m kN可变荷载：屋面活荷载 98.04.17.0=⨯2/m kN 积灰荷载 0.6 1.40.84⨯=2/m kN总计 1.822/m kN设计屋架时，应考虑以下3种荷载组合： (1) 全跨永久荷载+全跨可变荷载 全跨节点永久荷载及可变荷载：(4.929 1.82) 1.5660.74F =+⨯⨯=kN （2）全跨永久荷载+半跨可变荷载全跨节点永久荷载：1 4.929 1.5644.36F =⨯⨯=kN 半跨节点可变荷载：2 1.82 1.5616.38F =⨯⨯=kN（3）全跨屋架包括支撑+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重：30.474 1.56 4.266F =⨯⨯=kN半跨节点屋面板自重及活荷载：4(1.95750.98) 1.5626.44F =+⨯⨯=kN （1） 、（2）为使用阶段荷载情况，（3）为施工阶段荷载情况。
15m梯形钢屋架计算书
梯形钢屋架课程设计梯形钢屋架课程设计计算书1．设计资料：1、车间柱网布置：长度96m ；柱距6m ；跨度15m。
2、屋面坡度：1：10。
3、屋面材料：压型钢板。
4、荷载1）静载：屋架及支撑自重0.45KN/m²。
2）活载：屋面活荷载0.5KN/m²。
5、材质Q235B钢，焊条E43XX系列，手工焊。
6、屋架采用平坡梯形屋架，无天窗，外形尺寸（取一半）如图1 所示图12 . 结构形式与选型屋架形式及几何尺寸如图所示根据厂房长度(96m>60m)、跨度及荷载情况，设置上弦横向水平支撑2道，下弦由于跨度为15m故不设下弦支撑。
如图2图23、垂直支撑垂直支撑必须设置。
对于本屋架结构，在跨度中央设置一道中间垂直支撑，在屋架两端各设置一道垂直支撑。
垂直支撑只设置在有横向水平支撑的同一柱间的屋架上，如图 3 所示。
图34 . 荷载计算屋面活荷载0.5KN/m ²进行计算。
荷载计算表 荷载名称 标准值（KN/m²） 设计值（KN/m²） 屋架及支撑自重 0.45 0.15×1.35＝0.608 可变荷载总和 0.50.7荷载组合方法：1、全跨永久荷载1F ＋全跨可变荷载2F2、全跨永久荷载1F ＋半跨可变荷载2F3、全跨屋架（包括支撑）自重3F ＋半跨屋面板自重4F ＋半跨屋面活荷载2F5 内力计算屋架构件内力组合表杆件名称杆件编号 单位荷载 F ＝1 静载作用（KN/m ²） 活载（KN/m ²）0.7 杆件内力 计算内力在左 在右全跨全部恒载3.578 屋架支撑0.608大型屋面板1.89在左在右全部组合一组合二组合三在左 在右 全部 上弦杆AB 0.000.000.000.000.00 0.00 0.00 0.000.000.000.000.000.000.000.00 BC -4.69 -2.16 -6.23 -22.28 -3.79 -8.86 -4.09 -11.77 -3.28 -1.51 -4.36 -143.84 -138.02 -86.01 -143.84 CD -4.68 -2.16 -6.22 -22.25 -3.78 -8.85-4.08-11.75 -3.28 -1.51 -4.35 -143.63 -137.83 -85.89-143.63DE -6.21 -3.93 -9.00 -32.19 -5.47 -11.73 -7.42 -17.01 -4.34 -2.75 -6.30 -207.85 -197.30 -116.34 -207.85 EF-6.20 -3.92 -8.99 -32.17-5.47-11.72 -7.42-16.99 -4.34 -2.75 -6.29 -207.70 -197.15 -116.26 -207.70下弦杆ab -1.21 -2.82 -3.49 -12.49 -2.12 -2.29 -5.34 -6.60 -0.85 -1.98 -2.44 -80.62 -72.00 -28.38 -80.62 bc 1.87 -0.83 1.01 3.60 0.61 3.53 -1.57 1.90 1.31 -0.58 0.70 23.25 26.51 29.44 29.44 cd 2.07 0.72 2.31 8.26 1.40 3.91 1.36 4.36 1.45 0.51 1.62 53.33 52.43 36.52 53.33斜腹杆aB -5.06 -2.05 -6.51 -23.31 -3.96 -9.56 -3.87 -12.31 -3.54 -1.43 -4.56 -150.49 -144.99 -92.14 -150.49 Bb 3.38 1.83 4.68 16.76 2.85 6.39 3.46 8.85 2.37 1.28 3.28 108.19 103.28 62.69 108.19 bD -2.15 -1.79 -3.42 -12.25 -2.08 -4.06 -3.39 -6.47 -1.51 -1.25 -2.40 -79.09 -74.28 -41.31 -79.09 Dc 0.73 1.55 1.83 6.55 1.11 1.38 2.93 3.46 0.51 1.08 1.28 42.27 38.11 16.21 42.27 Cf 0.38 -1.54 -0.71 -2.54 -0.43 0.72 -2.90 -1.34 0.27 -1.07 -0.50 -16.41 -12.29 2.99 -16.41竖杆Aa -0.50 0.00 -0.50 -1.79 -0.30 -0.95 0.00 -0.95 -0.35 0.00 -0.35 -11.55 -11.55 -8.63 -11.55 Cb -0.93 0.03 -0.91 -3.27 -0.56 -1.77 0.06 -1.73 -0.65 0.02 -0.64 -21.10 -21.18 -16.07 -21.18 Ec -0.95 0.03 -0.93 -3.34 -0.57 -1.80 0.05 -1.77 -0.67 0.02 -0.65 -21.58 -21.66 -16.42 -21.66 Fd 0.08 0.08 0.85 3.03 0.52 0.15 0.15 1.60 0.06 0.06 0.59 19.58 16.68 3.90 19.586 杆件设计1、上弦杆整个上弦采用等截面，按EF杆件的最大设计内力设计，即N=－255KN上弦杆计算长度：在屋架平面内：0x0l l 1.508m==，0yl2 1.508 3.016m==×上弦截面选用两个不等肢角钢，短肢相并。
梯形钢屋架课程设计计算书
梯形钢屋架课程设计计算书梯形钢屋架课程设计计算书⼀、设计资料1、某车间跨度为24m，⼚房总长度102m，柱距6m，车间内设有两台50/10t中级⼯作制软钩桥式吊车，地区计算温度⾼于-20℃，⽆侵蚀性介质，地震设防烈度为6度，屋架下弦标⾼为18m；2、采⽤1.5×6 m预应⼒钢筋混凝⼟⼤型屋⾯板，Ⅱ级防⽔，卷材屋⾯，桁架采⽤梯形钢桁架，两端铰⽀在钢筋混凝⼟柱上，3、上柱截⾯尺⼨为450×450mm4、混凝⼟强度等级为C255、屋架采⽤的钢材及焊条为：Q345钢，焊条为E50型。
结构形式与布置图屋架计算跨度：Lo=L-2×150=24000-300=23700mm。
端部⾼度Ho=1.74m屋⾯坡度i=1/12节间为3m的⼈字形式，屋⾯板传来的荷载，正好作⽤在节点上，使之传⼒更好。
⼆、荷载与内⼒计算1、荷载计算永久荷载：改性沥青防⽔层0.4kN/m220厚1:2.5⽔泥砂浆找平层0.40kN/m280厚泡沫混凝⼟保温层0.6kN/m2预应⼒混凝⼟⼤型屋⾯板（包括灌缝） 1.5kN/m2悬挂管道0.15N/m2屋架和⽀撑⾃重为（0.120+0.011L）=0.384kN/m2总计：3.434KN/m2可变荷载基本风压：0.35 kN/m2基本雪压：（不与活荷载同时考虑）0.5kN/m2积灰荷载0.5kN/m2不上⼈屋⾯活荷载0.7kN/m2（可变荷载可按⽔平投影⾯积计算）荷载与雪荷载不会同时出现，故取两者较⼤的活荷载计算。
0.7>0.5 kN/m2总计：1.2KN/m2由于屋⾯夹⾓较⼩，风载为吸⼒，起卸载作⽤，⼀般不考虑。
永久荷载设计值 1.35×3.434KN/m2=4.64KN/m2可变荷载设计值 1.4×1.2KN/m2=1.68KN/m22、荷载组合设计屋架时，应考虑以下三种组合：组合⼀：全跨永久荷载＋全跨可变荷载。
屋架上弦节点荷载F=(4.64KN/m2+1.68KN/m2) ×1.5×6m=56.88kN组合⼆：全跨永久荷载＋半跨可变荷载。
钢结构梯形屋架课程设计计算书
钢结构梯形屋架课程设计计算书淮阴工学院课程设计计算说明书课程名称：钢结构设计原理设计题目：某梯形钢屋架设计专业层次：土木工程（本科）班级：土木1081姓名：薛倩倩学号：1081401137指导老师：孙文彬2 0 1 0 年1 2 月1、设计资料1）某厂房跨度为24m，总长90m，柱距6m，屋架下弦标高为18m。
2）屋架铰支于钢筋混凝土柱顶，上柱截面400×400，混凝土强度等级为C30。
3）屋面采用1.5×6m的预应力钢筋混凝土大型屋面板（屋面板不考虑作为支撑用）。
4）该车间所属地区辽宁省阜新市。
5）采用梯形钢屋架。
考虑静载：①预应力钢筋混凝土屋面板（包括嵌缝）②二毡三油防水层③20mm厚水泥砂浆找④60mm泡沫混凝土保温层⑤支撑重量；考虑活载：①活载6）地震设防烈度为77）钢材选用Q235钢，焊条为E43型。
2、屋架形式和几何尺寸屋面材料为大型屋面板，故采用无檩体系平破梯形屋架。
屋面坡度i=1/10；屋架计算跨度L0＝24000－300＝23700mm；端部高度取H=1990mm，中部高度取H=3190mm（为L0/7.4）。
屋架几何尺寸如图1所示：拱50图1：24米跨屋架几何尺寸三、支撑布置由于房屋长度有60米，故在房屋两端及中间设置上、下横向水平支撑和屋架两端及跨中三处设置垂直支撑。
其他屋架则在垂直支撑处分别于上、下弦设置三道系杆，其中屋脊和两支座处为刚性系杆，其余三道为柔性系杆。
（如图2所示）上弦平面支撑布置屋架和下弦平面支撑布置垂直支撑布置4、设计屋架荷载屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大于雪荷载，故取屋面活荷载计算。
由于风荷载为0.35kN/m2 小于0.49kN/m2，故不考虑风荷载的影响。
沿屋面分布的永久荷载乘以1c o s11.004=换算为沿水平投影面分布的荷载。
桁架沿水平投影面积分布的自重（包括支撑）按经验公式（P=0.12+0.011?跨度）计算，跨度单位为m。
30米梯形钢屋架钢课程设计计算书

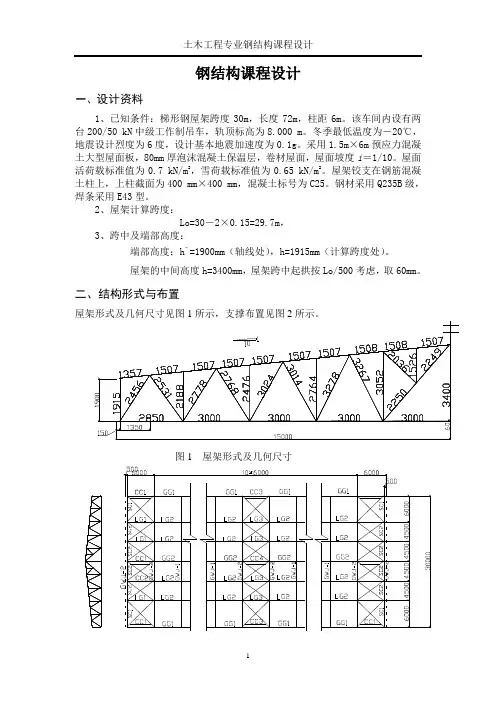

钢结构课程设计－、设计资料1、已知条件：梯形钢屋架跨度30m，长度72m，柱距6m。
该车间内设有两台200/50 kN中级工作制吊车，轨顶标高为8.000 m。
冬季最低温度为－20℃，地震设计烈度为6度，设计基本地震加速度为0.1g。
采用1.5m×6m预应力混凝土大型屋面板，80mm厚泡沫混凝土保温层，卷材屋面，屋面坡度i＝1/10。
屋面活荷载标准值为0.7 kN/m2，雪荷载标准值为0.65 kN/m2。
屋架铰支在钢筋混凝土柱上，上柱截面为400 mm×400 mm，混凝土标号为C25。
钢材采用Q235B级，焊条采用E43型。
2、屋架计算跨度：Lo=30－2×0.15=29.7m，3、跨中及端部高度：端部高度：h`=1900mm（轴线处），h=1915mm（计算跨度处）。
屋架的中间高度h=3400mm，屋架跨中起拱按Lo/500考虑，取60mm。
二、结构形式与布置图1 屋架形式及几何尺寸符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）；CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆）图2 屋架支撑布置图三、荷载与内力计算1.荷载计算荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。
永久荷载标准值SBS改型沥青油毡防水层0.40kN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40kN/㎡保温层（100mm厚水泥珍珠岩）0.1×6=0.6kN/㎡隔气层（冷底子油）0.05 kN/㎡混凝土大型屋面板（包括灌浆） 1.40kN/㎡钢屋架和支撑自重0.12+0.011×30=0.45kN/㎡管道设备自重0.10 kN/㎡总计 3.23kN/㎡`可变荷载标准值屋面活荷载0.70 kN/㎡积灰荷载0.60kN/㎡总计 1.3kN/㎡永久荷载设计值 1.35×3.23=4.36kN/㎡可变荷载设计值 1.4×1.3=1.82kN/㎡2.荷载组合设计屋架时，应考虑以下三种组合：①全跨永久荷载+全跨可变荷载全跨节点永久荷载及可变荷载：F=(4.36+1.82) ×1.5×6=55.62kN②全跨永久荷载+半跨可变荷载全跨节点永久荷载：F1=4.36×1.5×6=39.24 kN半跨节点可变荷载：F2=1.82×1.5×6=16.38 kN③全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载全跨节点屋架及支撑自重：F3 =0.45×1.35×1.5×6=5.47kN半跨大型屋面板重及活荷载：F4=(1.4×1.35+0.7×1.4) ×1.5×6= 25.83kN 3.内力计算四、杆件截面设计腹杆最大内力，N=-630.83KN ，由屋架节点板厚度参考可知：支座节点板刚度取14mm ；其余节点板与垫板厚度取12mm 。
钢结构课程设计梯形钢屋架计算书
－、设计资料1、某工厂车间，采用梯形钢屋架无檩屋盖方案，厂房跨度取27m，长度为102m，柱距6m。
采用1.5m×6m预应力钢筋混凝土大型屋面板，保温层、找平层及防水层自重标准值为1.3kN/m2。
屋面活荷载标准值为0.5kN/m2，雪荷载标准值0.5kN/m2，积灰荷载标准值为0.6kN/m2，轴线处屋架端高为1.90m，屋面坡度为i=1/12，屋架铰接支承在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土标号为C25。
钢材采用Q235B级，焊条采用E43型。
2、屋架计算跨度：Lo=27m－2×0.15m=26.7m3、跨中及端部高度：端部高度：h′=1900mm（端部轴线处），h=1915mm（端部计算处）。
屋架中间高度h=3025mm。
二、结构形式与布置屋架形式及几何尺寸如图一所示:2、荷载组合设计桁架时，应考虑以下三种组合：①全跨永久荷载+全跨可变荷载(按永久荷载为主控制的组合) ：全跨节点荷载设计值：F=(1.35×3.12+1.4×0.7×0.5+1.4×0.9×0.6) ×1.5×6=49.122kN图三桁架计算简图本设计采用程序计算结构在单位节点力作用下各杆件的内力系数，见表一。
1、上弦杆：整个上弦杆采用相等截面，按最大设计内力IJ 、JK 计算，根据表得：N= -1139.63KN ，屋架平面内计算长度为节间轴线长度，即：ox l =1355mm,本屋架为无檩体系，认为大型屋面板只起刚性系杆作用，不起支撑作用，根据支撑布置和内力变化情况，取屋架平面外计算长度oy l 为支撑点间的距离，即：oy l =3ox l =4065mm 。
根据屋架平面外上弦杆的计算长度，上弦截面宜选用两个不等肢角钢，且短肢相并，如图四所示：图四 上弦杆腹杆最大内力N=-574.7KN ，查表可知，中间节点板厚度取12mm ，支座节点板厚度取14mm 。
跨度21米梯形钢屋架课程设计计算书
梯形钢屋架课程设计一、设计资料(1)、某工业厂房，建筑地点在太原市，屋盖拟采用钢结构有檩体系，屋面板采用100mm厚彩钢复合板（外侧基板厚度0.5mm，内侧基板厚度0.4mm，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m2计算），檩条采用冷弯薄壁C型钢。
屋架跨度21m,屋面排水坡度i=1:10，有组织排水。
屋架支承在钢筋混凝土柱（C30）上，柱顶标高9.0m，柱距6m，柱截面尺寸为400×400mm。
厂房纵向长度60m。
基本风压0.40KN/m2,基本雪压0.35KN/m2。
不考虑积灰荷载。
注：屋架、檩条、拉条及支撑自重标准值可按下列数值考虑：0.30kN/m2（6.0m）（2）、屋架计算跨度：L0=21-2×0.15=20.7m（3）跨中及端部高度：屋盖拟采用钢结构有檩体系，屋面排水坡度i=1:10，取屋架在21m轴线处的端部高度h0’=1.99m, 屋架的中间高度h=3.025m，则屋架在20.7m，两端的高度为h o=2.004m。
二、结构形式与布置屋架形式及几何尺寸如图2-1所示根据厂房长度（60m），跨度及荷载情况，设置两道上下横向水平支撑。
因为柱网采用封闭形式，厂房横向水平支撑设在两端第二柱间，图2-1梯形屋架形式和几何尺寸在第一柱间的上弦平面设置了刚性系杆，以保证安装时的稳定。
在第一柱间的下弦平面也设置了刚性系杆，以传递山墙风荷载。
梯形钢屋架支撑布置如图2-2.桁架上弦支撑布置图桁架下弦支撑布置图垂直支撑布置1-1垂直支撑布置2-2SC—上弦支撑XC—下弦支撑CC—垂直支撑GG—刚性系杆LG—柔性系杆图2-1梯形屋架支撑布置图三、荷载计算荷载：屋架的受荷水平投影面积为：22602A>==，故按⨯mm612621m《建筑结构荷载规范》取屋面活荷载（按不上人屋面）标准值为0.5kN/m2，雪荷载为0.35kN/m2，取屋面活荷载与雪荷载中较大值0.5kN/m2。
钢结构课程设计梯形钢屋架计算书
钢结构课程设计梯形钢屋架计算书所在学院建筑工程学院所属专业土木工程班级学号土木10-3 1015020324 学生春旭指导教师黄雪芳王晓东设计时间2013.11.26－、设计资料1、某工厂车间，采用梯形钢屋架无檩屋盖方案，厂房跨度取27m，长度为102m，柱距6m。
采用1.5m×6m预应力钢筋混凝土大型屋面板，保温层、找平层及防水层自重标准值为1.3kN/m2。
屋面活荷载标准值为0.5kN/m2，雪荷载标准值0.5kN/m2，积灰荷载标准值为0.6kN/m2，轴线处屋架端高为1.90m，屋面坡度为i=1/12，屋架铰接支承在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土标号为C25。
钢材采用Q235B级，焊条采用E43型。
2、屋架计算跨度：Lo=27m－2×0.15m=26.7m3、跨中及端部高度：端部高度：h′=1900mm（端部轴线处），h=1915mm（端部计算处）。
屋架中间高度h=3025mm。
二、结构形式与布置屋架形式及几何尺寸如图一所示:图一屋架形式及几何尺寸屋架支撑布置如图二所示:图二-1屋架上弦支撑布置图图二-2屋架下弦支撑分布图图二-3屋架垂直支撑符号说明：GWJ-（钢屋架）；SC-（上弦支撑）；XC-（下弦支撑）；CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆）。
三、荷载与力计算1、荷载计算荷载与雪荷载不同时考虑，故计算时取两者较大的荷载标准值计算。
由资料可知屋面活荷载等于雪荷载，所以取0.5kN/㎡计算。
标准永久荷载:防水层、找平层、保温层1.30kN/㎡预应力混凝土大型屋面板1.40kN/㎡钢屋架和支撑自重0.12+0.011×27=0.42kN/㎡总计: 3.12kN/㎡`标准可变荷载:屋面活荷载0.50kN/㎡积灰荷载0.60kN/㎡总计: 1.1kN/㎡2、荷载组合设计桁架时，应考虑以下三种组合：①全跨永久荷载+全跨可变荷载 (按永久荷载为主控制的组合) ：全跨节点荷载设计值：F=(1.35×3.12+1.4×0.7×0.5+1.4×0.9×0.6) ×1.5×6=49.122kN②全跨永久荷载+半跨可变荷载：全跨节点永久荷载设计值：对结构不利时：F1.1=1.35×3.12×1.5×6=37.908kN（按永久荷载为主的组合）F1.2=1.2×3.12×1.5×6=33.696kN（按可变荷载为主的组合）对结构有利时：F1.3=1.0×3.12×1.5×6=28.080kN半跨节点可变荷载设计值：F2.1= 1.4×(0.7×0.5+0.9×0.6)×1.5×6=11.214kN（按永久荷载为主的组合）F2.2=1.4×（0.7+0.9×0.6）×1.5×6=17.325kN（按可变荷载为主的组合）③全跨屋架包括支撑自重+半跨屋面板自重+半跨屋面活荷载(按可变荷载为主的组合)：全跨节点屋架自重设计值：对结构不利时：F3.1=1.2×0.45×1.5×6=4.86kN对结构有利时：F3.2=1.0×0.45×1.5×6=4.05kN半跨节点屋面板自重及活荷载设计值：F4=(1.2×1.4+1.4×0.5) ×1.5×6= 21.42kN其中①②为使用阶段荷载情况，③施工阶段荷载情况。
18m梯形钢屋架设计计算书+节点施工图
梯形钢屋架课程设计梯形钢屋架课程设计计算书 1． 设计资料：1、 车间柱网布置：长度90m ；柱距6m ；跨度18m2、 屋面坡度：1：103、 屋面材料：预应力大型屋面板4、 荷载1） 静载：屋架及支撑自重0.45KN/m ²;屋面防水层 0.4KN/m²；找平层0.4KN/m ²;大型屋面板自重（包括灌缝）1.4KN/m ²。
2） 活载：屋面雪荷载0.3KN/m²；屋面检修荷载0.5KN/m ² 5、 材质 Q235B 钢，焊条E43XX 系列，手工焊。
2 . 结构形式与选型屋架形式及几何尺寸如图所示根据厂房长度(90m>60m)、跨度及荷载情况，设置上弦横向水平支撑3道，下弦由于跨度为18m 故不设下弦支撑。
3 . 荷载计算屋面活荷载0.7KN/m ²进行计算。
荷载计算表荷载组合方法：1、全跨永久荷载1F ＋全跨可变荷载2F2、全跨永久荷载1F ＋半跨可变荷载2F3、全跨屋架（包括支撑）自重3F ＋半跨屋面板自重4F ＋半跨屋面活荷载2F4. 内力计算5. 杆件设计1、 上弦杆整个上弦采用等截面，按FG 杆件的最大设计内力设计，即N=－210.32KN 上弦杆计算长度：在屋架平面内：0x 0l l 1.508m ==，0y l 2 1.508 3.016m ==×上弦截面选用两个不等肢角钢，短肢相并。
腹杆最大内力N=－115.16 KN ，中间节点板厚度选用6mm ，支座节点板厚度选用8mm设λ＝60，φ＝0.807，截面积为32N 210.3210A 1327.4mm f 0.807215=××＝＝φ 需要回转半径：0x x 0y y l 1.508i m 25.1mm 60l 3.016i m 50.3mm60==＝＝λ＝＝λ查表选用2┐ ┌ 110×70×6上弦截面110×70×6xxy y验算0x x x 0y y yl 1508m 75.0mm i 20.1l 3016m 85.2mm i 35.4==λ＝＝λ＝＝满足长细比要求，y x >λλ查表y 3y 0.655N 210.3210a a A 0.6552120××φ＝＝＝151.5M P <215M P φ满足要求其余计算结果见下表 屋架杆件截面选择表6、 节点设计1. 下弦节点用E43型焊条角焊缝的抗拉和抗压、抗剪强度设计值wf f ＝160MPa 。
钢结构梯形钢屋架课程设计计算书
目录1设计资料2结构形式与选型3荷载计算4内力计算5杆件设计6节点设计7 参考文献梯形钢屋架课程设计计算书一、设计资料：该课程设计题目为：普通梯形屋架。
车间柱网布置：长度150m ；柱距6m ；跨度27m1、屋面坡度：1：102、屋面材料：混凝土大型屋面板（包括灌浆）3、荷载标准值1）静载：屋架及支撑自重0.3KN/m²;SBS改性沥青油毛毡防水层0.4KN/m²；20厚水泥砂浆找平层0.4KN/m²;100厚水泥珍珠岩保温层0.4KN/m²冷底子油隔气层0.05KN/m²大型屋面板自重（包括灌缝） 1.4KN/m²管道设备自重0.1 KN/m²2）活载：屋面雪荷载或活荷载最大值0.65KN/m²；积灰荷载1KN/m²；屋面坡度不大，对荷载影响小，不予考虑。
风荷载对屋面为吸力，重屋盖可不考虑。
4、材质Q235B钢，焊条E43系列，手工焊。
二、结构形式与选型根据厂房长度(84m>60m)、跨度及荷载情况，设置上弦横向水平支撑3道，下弦由于跨度为18m故不设下弦支撑。
三、荷载计算荷载计算表：荷载组合方法：1、全跨永久荷载F＋全跨可变荷载2F1F1+F2=(4.118+1.47)×1.5×6=50.292kN2、全跨永久荷载F＋半跨可变荷载2F1F1=4.118×1.5×6=37.062 kNF2=1.47×1.5×6=13.23 kN3、全跨屋架（包括支撑）自重F＋半跨屋面板自重4F＋半3跨屋面活荷载F2F2=1.47×1.5×6=13.23 kNF3=0.405×1.5×6=3.645 kNF4=(1.85+0.91)×1.5×6=24.84 kN四、内力计算计算简图如下五、杆件设计：复杆最大内力为326.898 KN ，查课本表7.4，选用中间节点板厚为10mm ，支座板厚为12mm 。
梯形钢屋架计算书
钢结构屋架设计一、设计资料：某厂房总长90ｍ，跨度24m，结构形式为钢筋混凝土柱，梯形钢屋架。
柱的混凝土强度等级为C30，屋面坡度为i=1:10；L为屋架跨度。
地区计算温度高于—20℃，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高为18ｍ；厂房内桥式吊车为2台150/30 t（中级工作制），锻锤为2台５t 。
屋架形式及荷载屋架形式、几何尺寸及内力系数（节点荷载P=作用下杆件的内力）如附表图所示。
屋架采用Q345钢，焊条为E50型。
保温层积灰荷载。
3屋盖结构及荷载（1）无檩体系：采用×预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=+，L为屋架跨度，以m 为单位，q为屋架及支撑自重，以KN/m2为单位；②屋面活荷载：施工活荷载标准值为KN/m2，雪荷载的基本雪压标准值为S=KN/m2，施工活荷载标准值与雪荷载不同时考虑，而是取两者的较大值；积灰荷载根据不同学号按附表取③屋面个构造层的荷载标准值：三毡四油（上铺绿豆沙）防水层KN/m2水泥砂浆找平层KN/m2保温层 KN/m2一毡二油隔气层KN/m2水泥砂浆找平层KN/m2预应力混凝土屋面板KN/m2二、屋架结构形式与选型（如图）三、荷载及内力计算1.永久荷载标准值三毡四油（上铺绿豆沙）防水层 KN/m2水泥砂浆找平层 KN/m2保温层 KN/m2一毡二油隔气层 KN/m2水泥砂浆找平层 KN/m2预应力混凝土屋面板 KN/m2屋架及支撑自重 +×24=m2悬挂管道 KN/m2总计 m2可变荷载标准值屋面活荷载 KN/m2积灰荷载 KN/m2总计2.荷载组合按可变荷载效应控制的组合：F d=×+×+××××6=按永久荷载效应控制的组合：F d=×+××+××××6=故节点荷载取3.内力计算全跨荷载作用下屋架杆件内力见图4截面选择（1）上弦整个上弦不改变截面，按最大内力计算：N max =，l ox =，l oy = （l 1去两块屋面板宽度） 选用2∟110×10，A=，i x = i y =λx =ix lox =38.38.150= λy =iy loy =00.5300=60＜[λ]=150，ϕ=（b 类） 双脚刚T 型钢截面绕对称轴（y ）轴应按弯扭屈曲计算长细比λyzt b =0.111=11＜b loy 58.0=1130058.0⨯=，故 λyz=λy （1+224475.0tloy b ）=60×（1+2240.130011475.0⨯）=＞λy 故由λmax =λyz = 按b 类查附表得ϕ=，故 σ=A N ϕ=42.520.7812995⨯= N/mm 2＜310 N/mm 2 填板每个节间放一块（满足l 1范围内不少于两块）la=＜40i=40×= （2）下弦整个下弦不改变截面，按最大内力计算： N max =，l ox =300cm ，l oy =1200cm选用2∟140×90×8（短肢相并），A=36cm 2，i x = i y =λx =ix lox =59.2300=＜[λ]=350 λy =iy loy =80.61200=＜[λ]=350； σ=A N ϕ=42.520.7812995⨯= N/mm 2＜310 N/mm 2 填板每个节间放一块,l 1=150cm ＜80i=40×=360cm(3)斜腹杆①杆件B-a ：N=，l ox =l oy =选用2∟125×80×8（长肢相并），A=32cm 2，i x = i y =λx =ix lox =01.45.253=[λ]=150 λy =iy loy =35.35.253=＜[λ]=150； t b 2=8.8=10＜248.0b loy =85.25348.0⨯=，故λyz=λy （1+22409.1tloy b ）=60×（1+2248.05.253809.1⨯）=＞λy 故由λyz =按b 类查附表得ϕ=，故 σ=A N ϕ=320.661578.3⨯= N/mm 2＜310 N/mm 2 填板放两块：la=＜40i=40×=②杆件G-g ：N= l ox =231cm l oy =289cm ；由于内力较小可按[λ]选择截面。
钢结构课程设计 钢屋盖设计任务书(梯形屋架)
钢屋盖设计任务书（梯形屋架）一、设计资料某车间（或厂房）跨度L，长度96m，柱距6m，屋盖采用梯形钢屋架，屋面材料为压型钢板复合板，檩条间距1.5m，屋面坡度i = 1/10，屋面活荷载标准值为0.5kN/m2，当地基本风压为0.55kN/m2，屋架简支于钢筋混凝土柱上，混凝土强度等级C30，柱截面400mm ×400mm。
其他设计资料如下：A．跨度B．永久荷载C．雪荷载D各班学生在题目分配表中找到自己学号所对应的设计资料并结合各自班级的D组合进行设计。
三、设计要求计算书：内容应详尽，主要内容应包括：设计任务书，材料选择，屋架形式、几何尺寸，支撑布置，荷载汇集，杆件内力计算及组合，杆件截面选择，典型节点设计（屋脊、跨中拼接节点，上下弦节点）等。
图纸：应符合制图规范及要求，表达应完整；绘制要求：主要图面应绘制正面图、上下弦平面图，必要的侧面图、剖面图，以及某些安装节点或特殊零件的大样图；在图的左上角绘制屋架简图，并注明杆件几何长度（左半跨）及杆件内力设计值（右半跨），图面右侧应绘制材料表及编写有关文字说明，如钢材型号、附加说明、焊条型号、焊接方法、质量要求等。
（注：采用A1图纸594mm×841mm）四、主要参考资料1. 戴国欣主编．钢结构（第三版）．武汉：武汉理工大学出版社，20072. 夏志斌，姚谏．钢结构—原理与设计．北京：中国建筑工业出版社，20043. 张耀春主编．钢结构设计原理．北京：高等教育出版社，20044. 汪一骏等．钢结构设计手册（第三版）．北京：中国建筑工业出版社，20045. 建筑结构荷载规范（GB50009—2001 ）6. 钢结构设计规范（GB50017—2003）7. 建筑结构制图标准（GB/T50105—2001）目录1、设计资料 (1)2、屋架形式、几何尺寸及支撑布置 (1)3、荷载和内力计算 (1)3.1荷载计算 (1)3.2荷载组合 (2)3.3内力计算 (3)4、杆件截面计算 (3)4.1上弦 (3)4.2下弦 (4)4.3斜腹杆B-a (4)4.4斜腹杆B-b (5)4.5斜腹杆C-b (5)5、节点设计 (6)5.1下弦节点 (6)5.2上弦节点 (6)5.3屋脊节点 (9)5.4支座节点 (10)6、参考资料 (12)1. 设计资料某车间跨度21m ，长度96m ,柱距6m ，采用梯形钢屋架，屋面材料为压型钢板复合板，檩条间距1.5m ，屋面坡度i 1/10=，屋面活荷载标准值为20.5kN/m ，当地雪荷载20.65kN/m ，基本风压20.55kN/m ，屋架简支于钢筋混凝土柱上，上柱截面400mm ⨯400mm ，混凝土标号为C30。
钢结构梯形屋架课程设计计算书(绝对完整)
第一章：设计资料某单跨单层厂房，跨度L＝24m，长度54m，柱距6m，厂房内无吊车、无振动设备，屋架铰接于混凝土柱上，屋面采用1.5*6.0m太空轻质大型屋面板。
钢材采用Q235－BF，焊条采用E43型，手工焊。
柱网布置如图2.1所示，杆件容许长度比：屋架压杆【λ】＝150屋架拉杆【λ】＝350。
第二章：结构形式与布置2.1 柱网布置图2.1 柱网布置图2.2屋架形式及几何尺寸由于采用大型屋面板和油毡防水屋面，故选用平坡梯形钢屋架，未考虑起拱时的上弦坡度i＝1/10。
屋架跨度l＝24m，每端支座缩进0.15m，计算跨度l0＝l－2*0.15m＝23.7m；端部高度取H0＝2m，中部高度H ＝3.2m；起拱按f＝l0/500，取50mm，起拱后的上弦坡度为1/9.6。
配合大型屋面板尺寸（1.5*6m），采用钢屋架间距B＝6m，上弦节间尺寸1.5m。
选用屋架的杆件布置和尺寸如施工图所示。
图2.2 屋架的杆件尺寸2.3支撑布置由于房屋较短，仅在房屋两端5.5m开间内布置上、下弦横向水平支撑以及两端和中央垂直支撑，不设纵向水平支撑。
中间各屋架用系杆联系，上下弦各在两端和中央设3道系杆，其中上弦屋脊处与下弦支座共三道为刚性系杆。
所有屋架采用统一规格，但因支撑孔和支撑连接板的不同分为三个编号：中部6榀为WJ1a ,设6道系杆的连接板，端部第2榀为WJ1b，需另加横向水平支撑的的连接螺栓孔和支撑横杆连接板；端部榀（共两榀）为WJ1c。
图2.3 上弦平面12W J 1cW J 1bW J 1aW J 1aW J 1aW J 1aW J 1aW J 1b1W J 1c2W J 1a1---12---2图2.3下弦平面与剖面第三章：荷载计算及杆件内力计算 3.1屋架荷载计算表3.1 屋架荷载计算表 分类荷载项目名称荷载大小（KN/m 2）组合系数（KN/m 2） 组合值（KN/m 2）恒载1 太空轻质大型屋面板 0.85 1.351.148 2 防水层0.100.1353 屋架及支撑自重0.150.2034 悬挂管道 0.05 0.068 和 ――1.15 1.553 活载 屋面活荷载 0.5 1.4 0.70 总荷载――――――2.253.2屋架杆件内力系数屋架上弦左半跨单位节点荷载作用下的杆件内力系数经计算如图所示。
钢结构梯形屋架课程设计计算书
2、屋架形式和几何尺寸屋面材料为大型屋面板，故采用无檩体系平破梯形屋架。
屋面坡度 i=1/10；屋架计算跨度L 0＝24000－300＝23700mm ；端部高度取H=1990mm ，中部高度取H=3190mm （为L 0/7.4）。
屋架几何尺寸如图1所示：1990135022902590289031902608285931193370253528593129339615091508150Aac egIB CD FG H I 15008=12000×150815081508150815081508起拱50图1：24米跨屋架几何尺寸三、支撑布置由于房屋长度有60米，故在房屋两端及中间设置上、下横向水平支撑和屋架两端及跨中三处设置垂直支撑。
其他屋架则在垂直支撑处分别于上、下弦设置三道系杆，其中屋脊和两支座处为刚性系杆，其余三道为柔性系杆。
（如图2所示）上弦平面支撑布置屋架和下弦平面支撑布置垂直支撑布置4、设计屋架荷载屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大于雪荷载，故取屋面活荷载计算。
由于风荷载为0.35kN/m2 小于0.49kN/m2，故不考虑风荷载的影α=+=换算为沿水平投影面响。
沿屋面分布的永久荷载乘以21c o s111111.004分布的荷载。
桁架沿水平投影面积分布的自重（包括支撑）按经验公式P=0.12+0.011⨯跨度）计算，跨度单位为m。
（w标准永久荷载：二毡三油防水层 1.004x0.35=0.351kN/m220mm厚水泥砂浆找平层 1.004x 0.4=0.402kN/m260mm厚泡沫混凝土保温层 1.004x 0.06x 6=0.36kN/m2 预应力混凝土大型屋面板（包括灌缝） 1.004x 1.4=1.406kN/m2屋架和支撑自重为 0.120+0.011x24=0.384kN/m2_____________________________共 2.90kN/m2标准可变荷载：屋面活荷载 0.7kN/m2积灰荷载 0.75kN/m 2雪荷载 0.5kN/m2_____________________________共 1.95kN/m 2考虑以下三种荷载组合① 全跨永久荷载+全跨可变荷载 ② 全跨永久荷载+半跨可变荷载③ 全跨桁架、天窗架和支撑自重+半跨屋面板自重+半跨屋面活荷载 （1）全跨永久荷载+全跨可变荷载（按永久荷载效应控制的组合）全跨节点荷载设计值：F=(1.35x 2.90kN/m 2+1.4x 0.7x 0.7kN/m 2+1.4x 0.9x 0.75kN/m 2 )x 1.5mx 6m=49.91kN（2）全跨永久荷载+半跨可变荷载全跨永久荷载设计值： 对结构不利时：KN m m m KN F 235.3565.1/90.235.122,1=⨯⨯⨯=（按永久荷载效应控制的组合）KN m m m KN F 32.3165.1/90.22.122,1=⨯⨯⨯=（按可变荷载效应控制的组合） 对结构有利时：KN m m m KN F 1.2665.1/90.20.123,1=⨯⨯⨯= 半跨可变荷载设计值：()(组合按永久荷载效应控制的KN m m m KN m KN F 68.1465.1/75.09.0/7.07.04.1221,2=⨯⨯⨯+⨯⨯=()22,2F 1.40.70.90.75k N m 1.5m 6m =17.33k N =⨯+⨯⨯⨯（按可变荷载效应控制的组合）（3）全跨桁架包括支撑自重+半跨屋面板自重+半跨屋面活荷载（按可变荷载效应控制的组合）全跨节点桁架自重设计值：对结构不利时：23,1F 1.20.384k N m 1.5m 6m =4.15k N =⨯⨯⨯ 对结构有利时：23,2F 1.00.384k N m 1.5m 6m =3.46k N =⨯⨯⨯ 半跨节点屋面板自重及活荷载设计值：()224F 1.21.4k N m 1.40.7k N m 1.5m 6m =23.94k N =⨯+⨯⨯⨯5、屋架杆件内力计算用图解法先求出全垮和半跨单位节点荷载作用下的杆件内力系数，然后乘以实际的节点荷载，屋架在上述第一种荷载组合作用下，屋架的弦杆、竖杆和靠近两端的斜腹杆，内力均达到最大，在第二种和第三种荷载作用下，靠跨中的斜腹杆的内力可能达到最大或发生变号。
