ABS结构讲义与工作原理
简述abs的基本结构与工作原理。
简述abs的基本结构与工作原理。
绝对值幅度计(absolute value amplitude scanner，简称ABS)是一种用于测量材料的振动幅度的设备。
它基于振动测量原理，通过测量物体振动时的位移变化来确定物体的振动幅度大小。
ABS的基本结构由传感器、信号处理器和显示器组成。
传感器是ABS系统的核心部分，通常采用电磁感应原理来测量振动。
传感器内部有一个电磁线圈和一个磁铁，当物体振动时，磁铁会在电磁线圈周围产生电流。
传感器的外壳能够固定在物体上，使得传感器和物体振动频率一致。
通过测量电磁线圈中的电流变化，传感器就可以获取振动信息。
信号处理器负责接收传感器传来的信号，并将其转化为可读取的形式。
在信号处理过程中，主要涉及到信号放大、滤波和调整等步骤。
首先，信号放大将传感器接收到的微弱信号放大到可测量范围内。
接下来，滤波器将去除信号中的噪音和干扰，以确保得到准确的振动幅度数据。
最后，调整步骤会根据不同设备和应用场景的需求对信号进行适当的调整。
这样，信号处理器就能将过滤和调整后的信号发送到下一步的显示器。
显示器是ABS系统的最终输出部分，它根据信号处理器提供的数据来显示物体的振动幅度。
显示器通常以数字形式显示振动幅度，以便用户能够准确读取。
同时，显示器还可以提供一些附加功能，如储存数据、设置报警阈值等。
这些功能可以提供更多的实时监测和控制选项。
ABS的工作原理是基于振动测量原理，它利用传感器和信号处理器来获取和处理振动信号，最后通过显示器展示给用户。
在测量过程中，当物体振动时，振动会引起传感器内部的磁铁相对于线圈的位移变化。
这个位移变化会产生感应电流，其大小与振动幅度成正比。
传感器将感应电流送入信号处理器，经过放大、滤波和调整等处理后，最终生成可读取的振动幅度数据。
这些数据通过显示器以数字形式展示给用户。
在实际应用中，ABS主要用于工业生产过程中的振动监测和控制。
它可以测量机械设备的振动幅度，并及时发出警报信号，以防止设备损坏和事故发生。
简述abs的结构组成与工作原理
简述abs的结构组成与工作原理

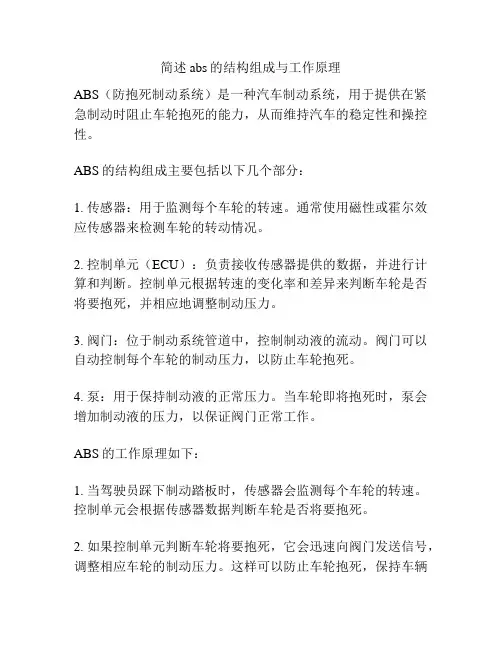

ABS（防抱死制动系统）是一种汽车制动系统，用于提供在紧急制动时阻止车轮抱死的能力，从而维持汽车的稳定性和操控性。
ABS的结构组成主要包括以下几个部分：
1. 传感器：用于监测每个车轮的转速。
通常使用磁性或霍尔效应传感器来检测车轮的转动情况。
2. 控制单元（ECU）：负责接收传感器提供的数据，并进行计算和判断。
控制单元根据转速的变化率和差异来判断车轮是否将要抱死，并相应地调整制动压力。
3. 阀门：位于制动系统管道中，控制制动液的流动。
阀门可以自动控制每个车轮的制动压力，以防止车轮抱死。
4. 泵：用于保持制动液的正常压力。
当车轮即将抱死时，泵会增加制动液的压力，以保证阀门正常工作。
ABS的工作原理如下：
1. 当驾驶员踩下制动踏板时，传感器会监测每个车轮的转速。
控制单元会根据传感器数据判断车轮是否将要抱死。
2. 如果控制单元判断车轮将要抱死，它会迅速向阀门发送信号，调整相应车轮的制动压力。
这样可以防止车轮抱死，保持车辆
的稳定性。
3. 当车轮转速恢复正常时，控制单元会相应地减小阀门的开启程度，恢复正常制动压力。
通过以上工作原理，ABS可以在紧急制动时防止车轮抱死，从而提高车辆操控性和稳定性，减少事故发生的风险。
abs组成和工作原理
abs组成和工作原理
组成：绝对值电路（ABS）由以下几部分组成：
1. 传感器：安装在车轮附近，用于监测车轮的转速和运动情况。
2. 控制单元：接收传感器传来的信号，并根据这些信号分析车轮的状态，例如是否发生打滑。
3. 制动执行器：根据控制单元的信号，对制动系统进行调节，使车轮的转速保持在安全范围内。
工作原理：ABS系统通过不断检测车轮的转速，判断是否发
生打滑，并在发生打滑时及时调节制动系统的力度，以保持车轮的转速处于安全范围内，从而提高车辆的稳定性和制动效果。
ABS系统工作的基本原理如下：
1. 监测车轮转速：通过传感器监测车轮的转速，连续地将转速信号传输给控制单元。
2. 比较车轮转速：控制单元将各个车轮的转速信号进行比较，判断是否存在转速差异。
如果存在转速差异，说明发生打滑。
3. 判定打滑情况：控制单元通过算法判断是否为打滑情况，并确定打滑程度。
4. 调节制动力度：根据判定结果，控制单元通过控制制动执行器调节制动系统的力度。
一般情况下，ABS会间歇性地增加
和释放制动压力，以减少发生打滑的车轮制动力度，同时保持其他车轮的制动效果。
5. 维持安全转速：通过不断地调整制动力度，ABS系统使车
轮的转速保持在安全范围内，从而提供更好的制动效果和车辆稳定性。
总之，ABS系统的工作原理是实时监测车轮转速，并在发生
打滑时通过调节制动系统的力度使车轮保持在安全转速范围内，增加车辆的稳定性和制动效果。
ABS防抱死制动系统的结构和原理

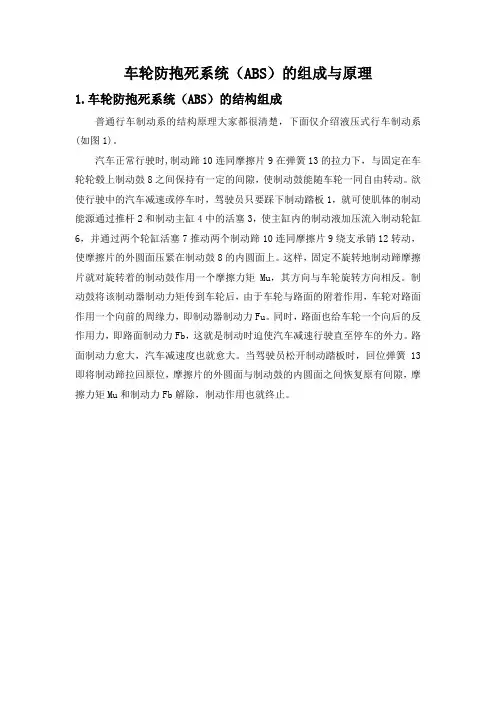

车轮防抱死系统（ABS）的组成与原理1.车轮防抱死系统（ABS）的结构组成普通行车制动系的结构原理大家都很清楚，下面仅介绍液压式行车制动系(如图1)。
汽车正常行驶时,制动蹄10连同摩擦片9在弹簧13的拉力下，与固定在车轮轮毂上制动鼓8之间保持有一定的间隙，使制动鼓能随车轮一同自由转动。
欲使行驶中的汽车减速或停车时，驾驶员只要踩下制动踏板1，就可使肌体的制动能源通过推杆2和制动主缸4中的活塞3，使主缸内的制动液加压流入制动轮缸6，并通过两个轮缸活塞7推动两个制动蹄10连同摩擦片9绕支承销12转动，使摩擦片的外圆面压紧在制动鼓8的内圆面上。
这样，固定不旋转地制动蹄摩擦片就对旋转着的制动鼓作用一个摩擦力矩Mu，其方向与车轮旋转方向相反。
制动鼓将该制动器制动力矩传到车轮后，由于车轮与路面的附着作用，车轮对路面作用一个向前的周缘力，即制动器制动力Fu。
同时，路面也给车轮一个向后的反作用力，即路面制动力Fb，这就是制动时迫使汽车减速行驶直至停车的外力。
路面制动力愈大，汽车减速度也就愈大。
当驾驶员松开制动踏板时，回位弹簧13即将制动蹄拉回原位，摩擦片的外圆面与制动鼓的内圆面之间恢复原有间隙，摩擦力矩Mu和制动力Fb解除，制动作用也就终止。
1-制动踏板 2-推杆 3-主缸活塞 4-制动主缸 5-油管 6-制动轮缸 7-轮缸活塞 8-制动鼓9-摩擦片 10-制动蹄 11-制动底板 12-支承销 13-制动蹄回位弹簧图1 液压行车制动系的结构原理综上所述不难看出，阻止汽车行驶的路面制动力Fb不仅取决于制动器制动力Fu的大小，而且还受到轮胎与路面间附着条件的限制。
也就是说，汽车制动系只有具备了足够的制动器制动力Fu，同时路面又能提供大的附着力F1时，才能获得较大的路面制动力Fb。
2.制动系统工作过程：1-前制动气室 2-直踏式制动阀 3-手制动阀 4-快放阀 5-气压警报开关6-三通管7弹簧储能式制动室 8-感载储阀 9-后制动灯开关 10-储气筒 11-四回路保护阀12-气压表 13-三通管接头 14-空压机 15-气压调节器 16-湿处气筒 17-放气阀18-安全阀 19-低压警报开关 20-双路阀 21-四通接头 22-前制动灯开关汽车双管路制动系统①驻车制动。
abs的组成和工作原理
abs的组成和工作原理
abs是由英文单词"anti-lock braking system"的首字母缩写。
它是一种用于汽车制动系统的安全装置，旨在防止车轮在紧急制动时因锁死而失去牵引力和操控能力。
ABS由以下几个主要部件组成：
1. 控制单元（ECU）：负责监测车轮的旋转速度和制动压力的变化，以识别是否存在着可能导致车轮锁死的情况。
2. 传感器：安装在每个车轮上，用于测量车轮的旋转速度，并向控制单元提供实时反馈。
3. 液压泵：根据控制单元的指令，通过增加或减少制动压力，来调整车轮的制动力。
4. 蓄电池：为ABS系统提供电力。
工作原理如下：
1. 当驾驶员踩下制动踏板时，传感器会立即记录车轮的旋转速度，并向控制单元发送信息。
2. 控制单元分析车轮的旋转速度，并与预设值进行对比。
如果控制单元检测到某一车轮的速度下降得过快，即存在锁死的风险，它就会发出指令。
3. 控制单元通过液压泵调整制动压力，以解除对应车轮的制动力，使车轮重新获得旋转能力。
4. 控制单元会不断监测车轮的状态，并根据需要调整制动压力，以保证在紧急制动时车轮不会锁死。
通过这种方式，ABS系统可以防止车轮在紧急制动时锁死，
使驾驶员能够更好地控制车辆并减少潜在的交通事故风险。
ABS系统的结构与工作原理
• 不过，在两前轮从附着系数分离路面驶入附 着系数均匀路面旳瞬间，此前轮处在低附着 系数路面而抱死旳前轮旳制动力会因附着力 忽然增大而迅速增大，两前轮旳制动力会很 快到达平衡。由于驾驶员无法在该瞬间将转 向车轮回正，转向轮仍存在旳横向力将会使 汽车朝着转向车轮偏转旳方向行驶，如图b 所示，这在高速行驶时是一种无法控制旳危 险状态。
四传感器三通道（前轮独立、后轮选择）控制方式(双管路前后 布置) 三通道系统都是对两前轮旳制动压力进行单独控制，对两后轮 旳制动压力按低选原则一同控制.
如图所示，使用在 制动管路前后布置 旳后轮驱动汽车上， 后轮一般采用低选 控制，其控制效果 是操纵性和稳定性 很好，制动效能稍 差。
四传感器三通道控制方式(双管路对角布置)
四传感器二通道（前轮独立、后轮低选）控制方式
如图所示，在通往后轮旳两通道上增设一种低选择阀KLV阀）。 当汽车在不对称路面制动时，高附着系数一侧前轮旳高压不 直接传至低附着系数侧对角后轮，而通过低选阀只上升到与 低附着系数侧前轮相似旳压力，这样就可以防止低附着系数 侧后轮抱死。
二通道旳其他形式
• 性能特点：单通道ABS一般都是对两后轮 按低选原则进行一同控制。单通道ABS不 能使两后轮旳附着力得到充足运用，因此 制动距离不一定会明显缩短。此外前轮制 动未进行控制，制动时前轮仍会出现制动 抱死，因而转向操纵能力也未得到改善， 但由于制动时两后轮不会抱死，可以明显 旳提高制动时旳方向稳定性，在安全上是 一大长处，同步构造简朴，成本低等长处， 因此在轻型载货车上广泛应用。
图b所示旳ABS系统与图a所示旳ABS系统旳管路布置设置相似，只是在每个车轮 上安装了一种轮速传感器。对两前轮按高选原则一同控制，对两后轮按低选原则一同 控制。
ABS结构与工作原理详解
ABS结构与工作原理详解ABS即防抱死制动系统，是一种用于汽车制动系统的安全装置。
ABS 的工作原理是通过对车轮进行实时监测和控制，防止车轮在紧急制动时抱死，保持车辆在可控的制动状态。
ABS的基本结构由传感器、控制器和执行器组成。
传感器：传感器安装在车轮上，用于实时监测车轮的转速。
通常使用齿轮式传感器或磁性传感器来检测车轮的转动情况。
控制器：控制器是整个ABS系统的核心部件，负责接收传感器传来的数据，并进行实时处理和控制。
控制器采用微处理器和电路板，根据车轮的转速和制动踏板的压力来计算最佳的制动力分配和制动施加时间。
执行器：执行器是ABS系统的控制输出装置，通过控制阀门的开关，调整制动压力来防止车轮抱死。
执行器通常安装在车轮制动系统的制动泵上。
ABS的工作原理可以分为四个阶段：传感阶段、分析阶段、判断阶段和执行阶段。
传感阶段：传感器检测车轮的转速，并将转速信号发送给控制器。
控制器通过对比各个车轮的转速来判断是否有车轮即将抱死的情况发生。
分析阶段：控制器将传感器传来的数据进行实时处理和分析。
通过算法和模型来估算车轮的抱死边界，找出每个车轮的最佳制动压力和制动施加时间。
判断阶段：控制器根据分析结果来判断是否需要调整制动力分配。
如果一些车轮有抱死的趋势，控制器会调整该车轮的制动力分配，以避免抱死发生。
执行阶段：控制器通过执行器的控制开关，调整制动泵的输出压力，实现对制动力的细微调整。
当车轮有抱死的趋势时，控制器会减小该车轮的制动力，以保持车辆的稳定性。
ABS通过上述的工作原理，可以有效地防止车轮抱死，提高制动的安全性和可靠性。
在紧急制动时，ABS可以使车辆保持稳定，改善制动距离，同时还可以保护轮胎和制动系统的寿命。
因此，ABS已成为现代汽车制动系统的重要组成部分。
ABS系统结构组成及工作原理
2、ABS系统结构组成及工作原理ABS防抱死制动系统通常由电控单元ECU、液压控制单元（液压调节器）和车轮速度传感器等组成。
一、ABS系统电控单元ECU（一）概述ABS系统电子控制部分可分为电子控制单元（ECU）、ABS模块、ABS计算机等，以下简称ECU。
70年代中期之前，电子控制单元正处于开发阶段，当时的ECU是由运算放大器、晶体管、电阻及电容等分立元件组成的模拟电路构成。
模拟电路存在的问题较多，元件数量多、组织生产难度大、噪声难以控制、零点漂移大，集成度很低的分立式ECU的外形尺寸也很大。
目前的ECU主要是由集成度、运算精度都很高的数字电路组成。
由于ABS装置目前已从高级轿车开始逐步向家庭轿车普及，因此，需要在很短的时间内开发出适合各种车型的ABS装置。
各种新开发的ABS几乎都是采用微型电子控制的ECU。
最初的模拟电路约由1000个电子元件组成，现在的ECU采用专用集成电路，混合集成电路，元件数量缩减到70个左右，大大减少了ECU的重量、体积和成本，提高了可靠性和生产率。
随着生产技术及汽车电路可靠性的提高，从原来的穿体安装结构发展到表面安装结构，体积更小。
（二）ECU的基本结构ECU由以下几个基本电路组成：①车速传感器的输入放大电路。
②运算电路。
③电磁阀控制电路。
④稳压电源、电源监控电路、故障反馈电路和继电器驱动电路。
各电路的联接方式如图1-1～图1-3所示。
图1-1 四传感器二通道系统ECU模块图图1-2 四传感器三通道系统ECU模块图图1-3 四传感器四通道系统ECU模块图1、车速传感器的输入放大电路安装在各车轮上的车速传感器根据轮速输出交流信号，输入放大电路将交流信号放大成矩形波并整形后送往运算电路。
不同的ABS系统中轮速传感器的数量是不一样的。
每个车轮都装轮速传感器时，需要四个，输入放大电路也就要求有四个。
当只在左右前轮和后轴差速器安装轮速传感器时，只需要三个，输入放大电路也就成了三个。
说明abs系统的组成与工作原理。
说明abs系统的组成与工作原理
ABS系统是汽车制动防抱系统，由传动液压伺服制动系统、制动主缸、制动轮缸、真空助力器及管路等组成。
同时，还包括电子控制单元、传感器、压力调节器和警告灯等。
在工作过程中，车轮转速传感器会把各个车轮的转速信号实时传输给ABS电子控制单元。
控制单元根据预设的控制逻辑对转速传感器输入的信号进行处理，计算汽车的参考车速、各车轮速度和减速度，确定各车轮的滑移率。
在车辆紧急制动时，ABS系统能实时控制制动力的大小，使车辆始终保持良好的方向稳定性和可操作性，防止侧滑和跑偏，提高汽车制动时的安全性能。
ABS_构成及原理
ABS 概要
5.ABS分类
ＡＢＳ按控制通道分类有四通道、三通道、二通道、一通道。 控制通道是指能够独立进行制动压力调节的制动管路。 1) 四通道ＡＢＳ:指的是它有四个轮速传感器，在通往四个车轮制动 分泵的管路中，各设一个制动压力调节器装置，进行独立控制，构成 四通道控制形式。其性能特点是，可以最大程度地利用每个车轮的最 大附着力，特别适用于汽车左右两侧车轮附着系数接近的路面，不仅 可以获得良好的方向稳定性和方向控制能力，而且可以得到最短的制
ABS 构成及原理
ABS 构成及原理
1. 概要 2. 构成 3. 控制 原理
ABS 概要
1.定义:
ABS（Antilock braking system) 制动防抱死系统 行驶中制动时防止轮胎抱死的装置.急制动或恶性道路行驶
中制动时因轮胎抱死不但车辆失去控制而且制动距离也会加长.
ABS是预先防止轮胎抱死的现象维持最佳的制动力减小事故 危险性的预防安全装置。
ABS 概要
2.ABS发展历史
1910年代 铁路部门为了防止Wheel-lock现象开始试用当中意外发现
制动距离缩短效果。 1950年代 飞机着陆装置中开始开发并使用。 1954年代 美国FORD林肯轿车最初使用法国制飞机用ABS。 1970年代 林肯、凯迪拉克等高级轿车开始使用（后轮控制式） ABS。 1984年代 日本车开始使用NIPPON社的ABS 德国开发与Master Cylinder 一体型的H .U。 1990年代 韩国车辆开始使用ABS（选装）。 1978年代 BENZ 450SEL和BMW 7系列使用BOSCH社的4轮 控制式
ABS 概要
4.ABS制动理论基础
△ 驾驶员踩制动踏板增加制动力矩（T）时滑移率（S）和制动力（Q） 跟T成正比上升。但侧向附着力随T的增加而减小。 △ T继续增加制动力（Q）在理想滑移率（Si）时最大，这时侧向附着力 的减量也较小，制动性能在最佳状态。 △ S>Si时制动力减小轮胎也会抱死（S=100%）这时侧向附着力急减，车 辆以不稳定状态行驶。 △ 前轮抱死时CFf接近0行驶中制动
ABS防抱死制动系统原理及组成图文讲解
● ABS简介ABS是 Anti_lock Braking System 的缩写，是在制动期间控制和监视车辆速度的电子系统。
它通过常规制动系统起作用，可提高车辆的主动安全性。
ABS失效时，常规制动系统仍然起作用。
优点：在紧急制动时保持了车辆方向的可操纵性；缩短和优化了制动距离。
在低附着路面上，制动距离缩短10%以上；在正常路面上，保持了最优的路面附着系数利用率-即最佳的制动距离。
减少了交通事故的同时减轻了司机精神负担及轮胎磨损和维修费用等。
系统部件ABS组成部件：ECU；4~6个电磁阀；4~6个齿圈；4~6个传感器；驾驶室线束、底盘线束；ABS指示灯、 ASR灯；挂车ABS指示灯；开关、ASR开关；差动阀；双通单向阀；ISO7638电源线；电源螺旋线等。
● ABS控制原理卡车 ABS/ASRABS控制原理可以简单描述为：在车轮接近抱死的情况下，相应车轮的制动压力将被释放并在要求或测得车轮重新加速期间保持恒定，在重新加速之后逐步增加制动压力。
ABS齿圈ABS齿圈能够随车轮转动切割传感器磁场，由铁磁性材料组成，表面采用镀锌或镀铬，齿数一般有80齿、100齿或120齿。
齿圈安装：将齿圈装入在轮毂上加工的平台，采用H8/s7过盈配合，轴向综合公差<0.2mm。
装配方式有加热装配和压力装配两种方式。
加热装配的方法是加热至2000°C，保温10分钟左右装入；压力装配即用工具沿齿圈周边用力装入。
ABS 传感器ABS传感器的作用是车轮转动时与齿圈相对运动产生交流电信号。
其阻值在1100欧姆和1250欧姆之间，与环境温度有关。
感应电压约110mV，与齿圈的间隙为0.7mm时的工作频率为100HZ，工作电压与传感器和齿圈之间的间隙成反比，与齿圈直径成正比，与轮速成正比。
齿圈与传感器的安装图安装方法：后桥，要将传感器装入夹持体；前桥装入夹持体或转向臂上的孔。
安装时先将衬套装入夹持体，然后传感器涂上润滑脂，装入衬套，要将传感器用力推到接触齿圈。
简述abs的结构及工作原理(一)
简述abs的结构及工作原理(一)ABS的结构及工作简介•ABS是一种常见的计算机语言，用于开发软件和应用程序。
•ABS结构清晰，具有层次分明的组织结构，主要由模块、类和方法组成。
ABS的结构1.模块（Module）是ABS代码的基本组织单元，用于将相关的类和方法组织在一起。
一个ABS程序可以由多个模块组成。
2.类（Class）是模块中的一个重要概念，用于定义对象的属性和行为。
每个类都可以有多个方法。
3.方法（Method）是类的成员，用于执行特定的任务。
一个类可以有多个方法，每个方法可以包含多个语句。
ABS的工作原理1.编译过程–ABS代码首先通过编译器进行编译，将代码转换为字节码。
–编译器会对代码进行词法分析、语法分析和语义分析，并生成抽象语法树（AST）。
–通过字节码生成器，将AST转换为可执行的字节码文件。
2.运行过程–字节码文件由解释器加载并执行。
–解释器逐条解释和执行字节码指令，实现ABS代码的功能。
–解释器会根据指令依次执行，包括变量声明、赋值、条件判断、循环等操作。
–解释器还提供了内存管理、异常处理和线程控制等功能，确保ABS程序的正常运行。
ABS的特点•面向对象：ABS支持面向对象的编程范式，封装了数据和方法，提供了良好的可扩展性和复用性。
•并发性：ABS具备并发性，能够处理多线程和分布式系统的开发需求。
•可靠性：ABS提供了异常处理机制，对于程序中的错误和异常进行捕捉和处理，保证程序的可靠性。
•可移植性：ABS是一种独立于硬件和操作系统的程序设计语言，具有良好的可移植性。
•ABS是一种结构清晰、功能强大的计算机语言，适用于开发各种软件和应用程序。
•ABS的结构由模块、类和方法组成，具有层次分明的组织结构。
•ABS的工作原理包括编译和运行两个过程，通过编译器将代码转换为可执行的字节码文件，由解释器加载和执行。
•ABS具备面向对象、并发性、可靠性和可移植性等特点，适合处理各种复杂的编程需求。
ABS系统的结构原理和工作过程
ABS系统的结构原理和工作过程一、制动防抱死系统的基本组成ABS通常都由车轮转速传感器、制动压力调节装置、电子控制装置和ABS警示灯组成，在不同的ABS系统中，制动压力调节装置的结构形式和工作原理往往不同，电子控制装置的内部结构和控制逻辑也可能不尽相同。
1．车轮转速传感器为了检测车轮的转速，在前后左右各车轮上都安装一个轮速传感器。
这种布置方法被称为传感器布置方式。
在前轮驱动汽车上，可使用3传感器方式，即在前差速器前部安装一个车轮转传感器，然后在左右后轮各安装一个车轮转速传感器。
齿轮脉冲信号发生器装在车轮上，齿轮脉冲信号发生器产生的脉冲数和车轮的转速成正比。
以上传感器信号都输往电子控制装置。
2、制动压力调节装置一般汽车的制动系统分为三个独立的液压系统，即左前轮、右前轮和左右后轮。
制动压力调节装置按照电子控制装置中电脑的指令，通过增压、保持油压、调压来调节上述三个系统4个车轮的制动油压。
制动压力调节装置附有专用的电动泵，如果需要提高油压，驱动电动机提高油压。
3、电子控制装置基于各车轮传感器送来的信号，利用电子控制装置的电脑，按预先确定好的判断程序计算各车轮的制动力。
根据计算结果，如果需要加大制动力，就打开进油电磁阀，如果需要解除制动就打开泄油电磁阀。
二、防抱死制动系统的工作过程在ABS中，每个车轮上各安置一个转速传感器，将关于各车轮转速的信号输入电子控制装置。
电子控制装置根据各车轮转传感器输入的信号对各个车轮的运动状态进行监测和判定并形成相应的控制指令。
制动压力调节装置主要由调压电磁阀总成、电动泵总成和储液器等组成一个独立的整体，通过制动管路与制动主缸和各制动轮缸相连，制动压力调节装置受电子控制装置的控制，对各制动轮缸的制动压力进行调节。
ABS的工作过程可以分为常规制动、制动压力保持、制动压力减小和制动压力增大等阶段。
在常规制动阶段，ABS并不介入制动压力控制，调压电磁阀总成中的各进液电磁阀均不通电而处于开启状态，各出液压电磁阀均不通电而处于关闭状态，电动泵也不通电运转，制动主缸至各制动轮缸的制动管路均处于沟通状态，而各制动轮缸至储液器的制动管路均处于封闭状态，各制动轮缸的制动压力将随制动主缸的输出压力而变化，此时的制动过程与常规制动系统的制动过程完全相同。
ABS系统的结构组成及工作原理分析
ABS系统的结构组成及工作原理分析摘要：本文主要介绍汽车防抱死制动系统的定义、结构组成及工作原理分析，同时还介绍ABS系统的电子控制部分的组成和原理，轮速传感器，液压控制装置的组成和原理；并能进行控制电路的分析。
关键词：ABS系统组成原理控制电路一、前言ABS（Anti-locked Braking System）防抱死制动系统，它是一种具有防滑、防锁死等优点的汽车安全控制系统，现代汽车上大量安装防抱死制动系统，ABS既有普通制动系统的制动功能，又能防止车轮锁死，使汽车在制动状态下仍能转向，保证汽车的制动方向稳定性，防止产生侧滑和跑偏，是目前汽车上最先进、制动效果最佳的制动装置。
ABS系统主要由传感器、电子控制装置和执行器三个部分组成。
表1 ABS系统各组成部件的功能组成元件功能传感器车速传感器检测车速，给ECU提供车速信号，用于滑移率控制方式轮速传感器检测车轮速度，给ECU提供轮速信号，各种控制方式均采用减速传感器检测制动时汽车的减速度，识别是否是冰雪等易滑路面，只用于四轮驱动控制系统执行器制动压力调节器接受ECU的指令，通过电磁阀的动作实现制动系统压力的增加、保持和降低液压泵受ECU控制，在可变容积式制动压力调节器的控制油路中建立控制油压；在循环式制动压力调节器调节压力降低的过程中，将由轮缸流出的制动液经蓄能器泵回主缸，以防止ABS工作时制动踏板行程发生变化。
ABS警告灯ABS出现故障时，由EUC控制将其点亮，向驾驶员发出报警，并由ECU 控制闪烁显示故障代码ECU接受车速、轮速、减速等传感器的信号，计算出车速、轮速、滑移率和车轮的减速度、加速度，并将这些信号加以分析、判别、放大，由输出级输出控制指令，控制各种执行器工作二、电子控制系统2．1传感器的结构型式与工作原理(一) 转速传感器齿圈与轮速传感器是一组的，当齿圈转动时，轮速传感器感应交流信号，输出到ABS电脑，提供轮速信号。
轮速传感器通常安装在差速器、变速器输出轴、各车轮轮轴上。
ABS系统的结构原理和工作过程
ABS系统的结构原理和工作过程一、制动防抱死系统的基本组成ABS通常都由车轮转速传感器、制动压力调节装置、电子控制装置和ABS警示灯组成，在不同的ABS系统中，制动压力调节装置的结构形式和工作原理往往不同，电子控制装置的内部结构和控制逻辑也可能不尽相同。
1．车轮转速传感器为了检测车轮的转速，在前后左右各车轮上都安装一个轮速传感器。
这种布置方法被称为传感器布置方式。
在前轮驱动汽车上，可使用3传感器方式，即在前差速器前部安装一个车轮转传感器，然后在左右后轮各安装一个车轮转速传感器。
齿轮脉冲信号发生器装在车轮上，齿轮脉冲信号发生器产生的脉冲数和车轮的转速成正比。
以上传感器信号都输往电子控制装置。
2、制动压力调节装置一般汽车的制动系统分为三个独立的液压系统，即左前轮、右前轮和左右后轮。
制动压力调节装置按照电子控制装置中电脑的指令，通过增压、保持油压、调压来调节上述三个系统4个车轮的制动油压。
制动压力调节装置附有专用的电动泵，如果需要提高油压，驱动电动机提高油压。
3、电子控制装置基于各车轮传感器送来的信号，利用电子控制装置的电脑，按预先确定好的判断程序计算各车轮的制动力。
根据计算结果，如果需要加大制动力，就打开进油电磁阀，如果需要解除制动就打开泄油电磁阀。
二、防抱死制动系统的工作过程在ABS中，每个车轮上各安置一个转速传感器，将关于各车轮转速的信号输入电子控制装置。
电子控制装置根据各车轮转传感器输入的信号对各个车轮的运动状态进行监测和判定并形成相应的控制指令。
制动压力调节装置主要由调压电磁阀总成、电动泵总成和储液器等组成一个独立的整体，通过制动管路与制动主缸和各制动轮缸相连，制动压力调节装置受电子控制装置的控制，对各制动轮缸的制动压力进行调节。
ABS的工作过程可以分为常规制动、制动压力保持、制动压力减小和制动压力增大等阶段。
在常规制动阶段，ABS并不介入制动压力控制，调压电磁阀总成中的各进液电磁阀均不通电而处于开启状态，各出液压电磁阀均不通电而处于关闭状态，电动泵也不通电运转，制动主缸至各制动轮缸的制动管路均处于沟通状态，而各制动轮缸至储液器的制动管路均处于封闭状态，各制动轮缸的制动压力将随制动主缸的输出压力而变化，此时的制动过程与常规制动系统的制动过程完全相同。
abs工作原理简述
abs工作原理简述概述本文将对ABS（防死锁制动系统）的工作原理进行简要叙述。
ABS是一种常见的汽车制动系统，它采用了一系列传感器和控制器来确保车辆在紧急制动时不会发生横滑，从而提高了驾驶的安全性。
下面将详细介绍ABS的工作原理。
一、制动系统基础要理解ABS的工作原理，首先需要了解传统制动系统的基本原理。
传统制动系统主要包括制动踏板、制动液和制动盘/制动鼓等组成部分。
当驾驶员踩下制动踏板时，踏板的力量通过制动液传递给制动盘/鼓来减速车辆。
二、ABS系统组成ABS系统由以下几个主要组成部分构成：1. 传感器：ABS系统中的传感器主要用于检测车轮的转速和加速度等参数。
常见的传感器包括车轮速度传感器和加速度传感器。
2. 控制器：ABS系统中的控制器负责接收传感器的信号并根据实时数据做出相应的调整。
控制器通常由一个或多个微处理器组成。
3. 油压调节器：油压调节器是ABS系统的关键组成部分之一。
它负责根据控制器的指令控制每个车轮的制动压力。
通常，油压调节器由一个电动泵和减压阀组成。
三、ABS工作原理ABS系统通过连续的监测车轮速度和加速度，来判断车辆是否发生横滑。
当系统检测到车轮即将发生横滑时，它会自动调整每个车轮的制动压力，从而控制车辆的稳定性，防止车辆失控。
ABS的工作原理如下：1. 检测车轮速度：ABS系统中的车轮速度传感器会不断地监测每个车轮的转速。
当车辆的某个车轮即将发生横滑时，其转速会与其他车轮有明显的不同。
2. 比较车轮速度：控制器会对车轮速度进行比较，当发现某个车轮速度低于其他车轮时，它会判断该车轮即将发生横滑。
3. 调整制动压力：一旦控制器检测到横滑，它会向油压调节器发送信号，告诉它调整相应车轮的制动压力。
油压调节器会通过电动泵和减压阀来实现制动压力的调节。
4. 循环调整：ABS系统会以非常高的频率进行上述步骤的循环调整，以确保车辆在紧急制动时保持稳定，避免发生横滑。
四、ABS系统优势与传统制动系统相比，ABS系统具有多种优势：1. 增加制动效果：ABS系统可以调整车轮的制动压力，使车辆在制动时保持稳定，提高制动效果。
