标准铜排的选型指南

1．目的

规范开关柜柜内用铜排的规格尺寸选择，即在铜排设计时选择合适的截面规格，以保证铜排在相应使用环境下的额定载流量。

2．适用范围

所有电工用铜和铜合金母线。

3．低压开关柜柜内铜排选择作业指导

低压开关柜柜内铜排的正常使用条件

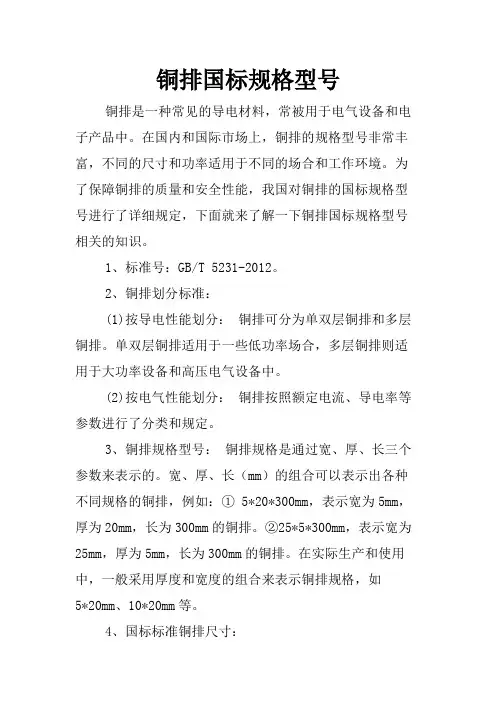

铜排材料：符合GB/标准的TMY、THMY；

使用条件：环境温度35℃，允许温升70K；

海拔高度：< 1000m；

额定工作频率：50/60Hz。

若使用条件与上述不一致，根据铜排的具体使用条件按本指导书第4条对铜排的载流量重新校核。

系统水平主母线选择

在正常使用条件下，技术支持工程师按表1根据低压系统的额定电流选择或修改水平主母线的规格。若设计院不同意修改，技术支持工程师必须与机械设计工程师一起确认水平主母线的规格选择。

表1：水平裸铜母线额定载流量表（铜排立放，相间距单拼a=110、双拼a=110、三拼a=130）

柜内汇流母线选择

在正常项目设计中，低压开关柜柜内若干主电路连接在汇流母线上，在任一时刻汇流母线通过的预计最大电流为连接其上的所有主电路的额定电流之和乘以额定分散系数（见表2）。汇流母线的规格按预计通过的最大电流来选择。馈线柜垂直裸铜母线的规格选择与对应的额定载流量见表3。

表2：额定分散系数值（引用标准GB 条表1）

表3：垂直裸铜母线额定载流量表（相间距a=80）

装置内其它铜母线选择

进线或联络开关的分支母线选择综合考虑系统的额定电流与开关的框架电流。当系统的额定电流大于开关的框架电流时，分支母线选择框架开关的额定电流；反之，选择系统的额定电流。其余元器件连接母线按元器件的框

架电流选择。铜排规格选择优先考虑使用K3系统中的常用铜排规格，使用不常用的铜排规格时必须得到机械分部经理的同意。装置内其它铜母线额定载流见表4。

表4：装置内其它铜母线额定载流量表（设计选型）

4

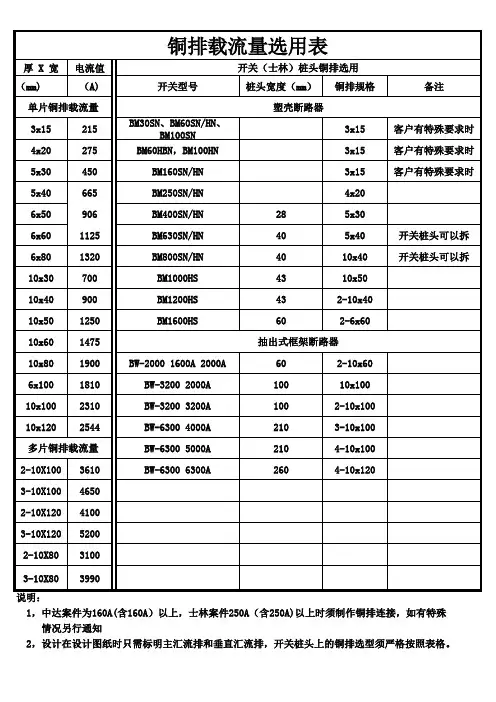

常用矩形裸铜母线载流量表：
