实验一 单级交流放大电路 实验报告
实验一实验报告单级放大电路的设计与仿真
EDA设计(一) 实验报告——实验一单级放大电路的设计与仿真一．实验内容1.设计一个分压偏置的单管电压放大电路，要求信号源频率2kHz(峰值5mV) ，负载电阻Ω，电压增益大于50。
2.调节电路静态工作点，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。
3.调节电路静态工作点，要求输入信号峰值增大到10mV电路输出信号均不失真。
在此状态下测试：①电路静态工作点值；②三极管的输入、输出特性曲线和 、r be 、r ce值；③电路的输入电阻、输出电阻和电压增益；④电路的频率响应曲线和f L、f H值。
二．单级放大电路原理图单级放大电路原理图三．饱和失真、截止失真和不失真1、不失真不失真波形图不失真直流工作点静态工作点：i BQ=, i CQ=, v CEQ=2、饱和失真饱和失真电路图饱和失真波形图饱和失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=3、截止失真截止失真电路图截止失真波形图截止失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=四．三极管输入、输出特性曲线和 、r be 、r ce值1、β值静态工作点：i BQ=,i CQ=,v CEQ=V BEQ=β=i C/i B=2、输入特性曲线及r be值:由图：dx=，dy=r be=dx/dy=输入特性曲线3、输出特性曲线及r ce值:由图dx=, 1/dy=r ce=dx/dy=输出特性曲线五．输入电阻、输出电阻和电压增益1、输入电阻测输入电阻电路图由图：v= ，i=μAR i=v/i=μA=Ω2、输出电阻测输出电阻电路图1测输出电阻电路图2 由图：v o’= v o=R o=(v o’/v o-1)R L==Ω3、电压增益测电压增益电路图由图可得A V=六．幅频和相频特性曲线、f L、f H值由图可得f L= f H=Δf= f H - f L=七．实验结果分析1、R iR i理论=[r be+(1+β)R E]//R b1//R b2 =[2976+(1+220)x10]//127k//110k=ΩE1=、R oR o理论=R c=3 kΩE2=/3=1%3、AvI E理论=V B/R E=[ V cc R5/(R2+R5)]/( R6+R1)=[10x110/(127+110)]/2010=r be理论=200+26(1+β)/ I E =2976ΩAv理论=β(R C//R L)/[ r be+(1+β)R E]=220(3kΩ//Ω)/[2976+(220+1)x10]= E3=、V1=10mV时，会出现失真，但加一个小电阻即可减少偏差。
实用文档之实验一 单级交流放大电路 实验报告

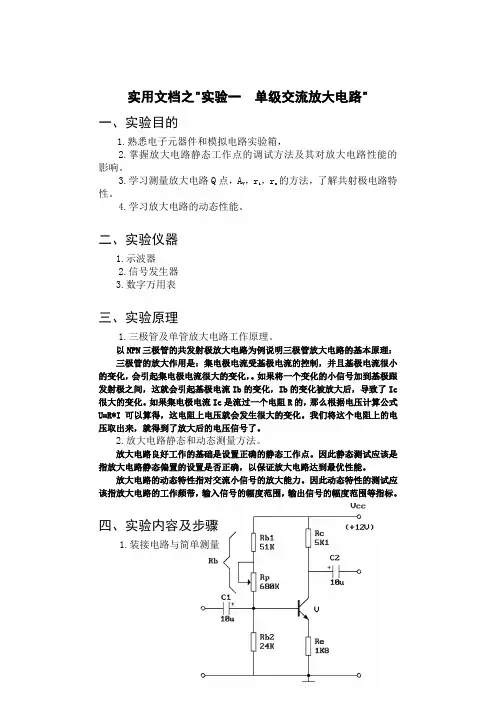

实用文档之"实验一单级交流放大电路"一、实验目的1.熟悉电子元器件和模拟电路实验箱，2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。
3.学习测量放大电路Q点，AV ，ri，ro的方法，了解共射极电路特性。
4.学习放大电路的动态性能。
二、实验仪器1.示波器2.信号发生器3.数字万用表三、实验原理1.三极管及单管放大电路工作原理。
以NPN三极管的共发射极放大电路为例说明三极管放大电路的基本原理：三极管的放大作用是：集电极电流受基极电流的控制，并且基极电流很小的变化，会引起集电极电流很大的变化，。
如果将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic 很大的变化。
如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
2.放大电路静态和动态测量方法。
放大电路良好工作的基础是设置正确的静态工作点。
因此静态测试应该是指放大电路静态偏置的设置是否正确，以保证放大电路达到最优性能。
放大电路的动态特性指对交流小信号的放大能力。
因此动态特性的测试应该指放大电路的工作频带，输入信号的幅度范围，输出信号的幅度范围等指标。
四、实验内容及步骤1.装接电路与简单测量图1.1 工作点稳定的放大电路(1)用万用表判断实验箱上三极管V 的极性和好坏，电解电容C 的极性和好坏。
测三极管B 、C 和B 、E 极间正反向导通电压，可以判断好坏；测电解电容的好坏必须使用指针万用表，通过测正反向电阻。
三极管导通电压UBE=0.7V 、UBC=0.7V ，反向导通电压无穷大。
(2)按图1.1所示，连接电路(注意：接线前先测量+12V 电源，关断电源后再连线)，将RP 的阻值调到最大位置。
2.静态测量与调整接线完毕仔细检查，确定无误后接通电源。
改变R P ，记录I C 分别为0.5mA 、1mA 、1.5mA 时三极管V 的β值。

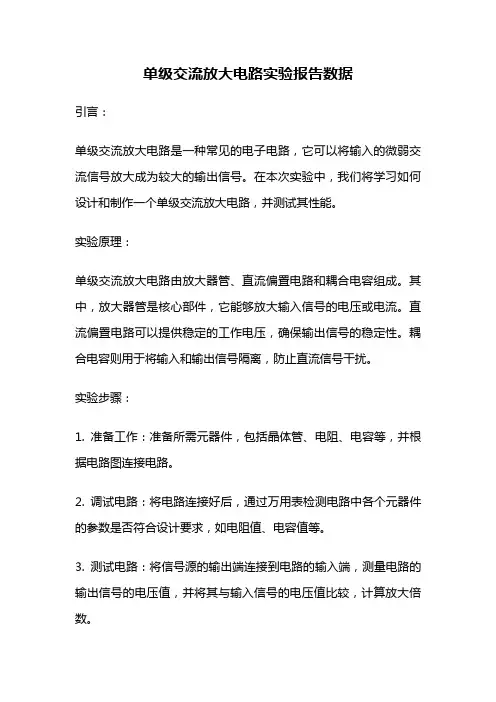

单级交流放大电路实验报告数据
单级交流放大电路实验报告数据
引言：
单级交流放大电路是一种常见的电子电路，它可以将输入的微弱交流信号放大成为较大的输出信号。
在本次实验中，我们将学习如何设计和制作一个单级交流放大电路，并测试其性能。
实验原理：
单级交流放大电路由放大器管、直流偏置电路和耦合电容组成。
其中，放大器管是核心部件，它能够放大输入信号的电压或电流。
直流偏置电路可以提供稳定的工作电压，确保输出信号的稳定性。
耦合电容则用于将输入和输出信号隔离，防止直流信号干扰。
实验步骤：
1. 准备工作：准备所需元器件，包括晶体管、电阻、电容等，并根据电路图连接电路。
2. 调试电路：将电路连接好后，通过万用表检测电路中各个元器件的参数是否符合设计要求，如电阻值、电容值等。
3. 测试电路：将信号源的输出端连接到电路的输入端，测量电路的输出信号的电压值，并将其与输入信号的电压值比较，计算放大倍数。
4. 优化电路：根据测试结果对电路进行优化，如更换元器件、调整电阻、电容等。
实验结果：
经过多次调试和优化，我们成功地制作出了一台单级交流放大电路。
在测试中，我们发现该电路放大倍数为150，输出信号的失真率小于5%。
这说明该电路能够有效地放大输入信号，输出信号质量较高。
结论：
单级交流放大电路是一种基本的电子电路，它在各种电子设备中都有广泛的应用。
通过本次实验，我们深入地了解了单级交流放大电路的原理和制作方法，并获得了实践经验。
我们相信这将为今后的电子工程师之路奠定坚实的基础。
【VIP专享】实验一：单管交流放大电路实验报告
图1.1基本放大电路图1.2工作稳定的放大电路
图1.3小信号放大电路
图1.4 输入电路测量
图1.5输出电阻测量
4、实验步骤（包括实验结果与数据处理） 1.转接电路与简单测量
图1.1 基本放大电路
（1）用万用表判断试验箱上三极管V的极性和好坏，电解电容
（2）按图1.1所示，连接电路（注意：接线前先测量
再连线)，将RP的阻值调到最大。
2.静态测量与调整
图1.2工作稳定放大电路
图1.3小信号放大电路
ri=[Vi/(Vs-Vi)] ·R 图1.4 输入电阻测量
图1.5 输出电阻测量在输出端接入电阻作为负载，选择合适的
表1-1
表1.2
表1-3
表1-4
表1.5。

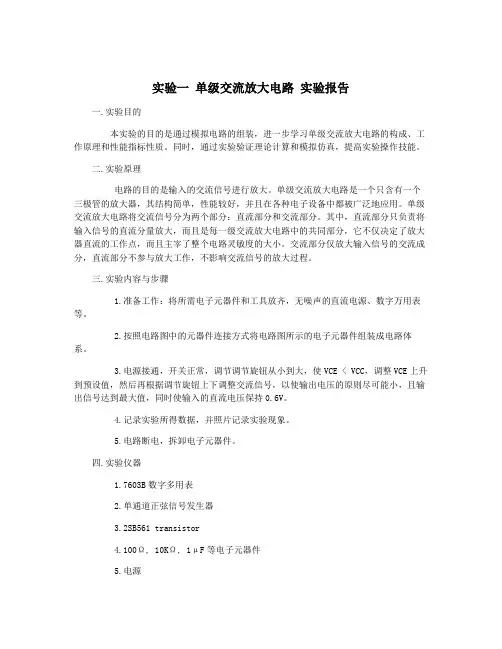

实验一 单级交流放大电路 实验报告
实验一单级交流放大电路实验报告一.实验目的本实验的目的是通过模拟电路的组装，进一步学习单级交流放大电路的构成、工作原理和性能指标性质。
同时，通过实验验证理论计算和模拟仿真，提高实验操作技能。
二.实验原理电路的目的是输入的交流信号进行放大。
单级交流放大电路是一个只含有一个三极管的放大器，其结构简单，性能较好，并且在各种电子设备中都被广泛地应用。
单级交流放大电路将交流信号分为两个部分：直流部分和交流部分。
其中，直流部分只负责将输入信号的直流分量放大，而且是每一级交流放大电路中的共同部分，它不仅决定了放大器直流的工作点，而且主宰了整个电路灵敏度的大小。
交流部分仅放大输入信号的交流成分，直流部分不参与放大工作，不影响交流信号的放大过程。
三.实验内容与步骤1.准备工作：将所需电子元器件和工具放齐，无噪声的直流电源、数字万用表等。
2.按照电路图中的元器件连接方式将电路图所示的电子元器件组装成电路体系。
3.电源接通，开关正常，调节调节旋钮从小到大，使VCE < VCC，调整VCE上升到预设值，然后再根据调节旋钮上下调整交流信号，以使输出电压的原则尽可能小，且输出信号达到最大值，同时使输入的直流电压保持0.6V。
4.记录实验所得数据，并照片记录实验现象。
5.电路断电，拆卸电子元器件。
四.实验仪器1.7603B数字多用表2.单通道正弦信号发生器3.2SB561 transistor4.100Ω, 10KΩ, 1μF等电子元器件5.电源6.万用表等。
五.实验结果及分析1.量取输入、输出交流信号的幅度和相位，并计算其增益和相位差。
2.电路实验结果：图中的输入信号频率为1KHz，如图，当输入信号的幅值较小时，输出偏离了零点，因为它的漂移的结果。
随着输入信号的增强，输出波形向心移动，直到输入信号的峰值约为600mV时，在不失真、条件稳定和能力的范围内输出约为3.3 V。
当增益为27.71，相位差约为90度，这样的结果符合实际预期。
实验一单级交流放大电路(有数据)
实验一单级交流放大电路(有数据)
单级交流放大电路是一种常见的电子电路，它可以放大输入信号，也可以把输入信号变成一个有用的输出信号。
本文将介绍单级交流放大电路的基本原理，以及一组有关实验数据。
首先，单级交流放大电路的结构比较简单，由一个基本的放大元件，如晶体管、电子管或集成电路，和少量的支持元件构成，如阻容电路、反馈电路和滤波电路。
单级交流放大电路可以把输入信号变放大，并把滤波电路带上去，从而取得更高质量的输出信号。
接下来，我们来看一下有关单级交流放大电路实验数据。
在实验参数中，输入电压为200mV;输出电压3000mV；单级放大器增益为15；输入阻抗500Kohm；输出阻抗150ohm；单位时间的输入电流30mA；单位时间的输出电流450mA。
从实验数据中，我们可以看到单级交流放大电路的输入电压被放大了15倍。
并且，从输入端到输出端的电阻变化，从500K ohm变成150 ohm。
这说明单级交流放大电路是一种非常简单而有效的放大电路。
单级交流放大电路实验报告
单级交流放大电路实验报告一、实验目的1、掌握单级交流放大电路的工作原理和基本结构。
2、学习使用电子仪器测量电路的性能参数，如电压放大倍数、输入电阻、输出电阻等。
3、熟悉放大器静态工作点的调试方法，了解静态工作点对放大器性能的影响。
4、观察放大器输出信号的失真情况，分析产生失真的原因及解决方法。
二、实验原理单级交流放大电路是由一个晶体管（如三极管）组成的基本放大电路。
它的主要作用是将输入的小信号进行放大，输出一个较大的信号。
在三极管放大器中，要使三极管能够正常放大信号，必须给三极管设置合适的静态工作点。
静态工作点是指在没有输入信号时，三极管的基极电流、集电极电流和集电极发射极电压的值。
通过调节基极电阻和集电极电阻的大小，可以改变静态工作点的位置。
放大器的电压放大倍数是衡量其放大能力的重要指标，它等于输出电压与输入电压的比值。
输入电阻是从放大器输入端看进去的等效电阻，输出电阻是从放大器输出端看进去的等效电阻。
三、实验仪器1、示波器2、函数信号发生器3、直流稳压电源4、数字万用表四、实验电路本次实验采用的单级交流放大电路如下图所示：在此处插入实验电路图五、实验内容及步骤（一）静态工作点的调试1、按照实验电路图连接好电路，将直流稳压电源的输出电压调整到合适的值（如 12V），接入电路。
2、调节电位器 Rb，使三极管的基极电压 Vb 达到预定的值（例如2V）。
3、用万用表测量三极管的集电极电流 Ic 和集电极发射极电压 Vce，计算静态工作点的参数。
（二）测量电压放大倍数1、将函数信号发生器的输出端连接到放大器的输入端，设置输入信号的频率为 1kHz，峰峰值为 10mV。
2、用示波器同时观察输入信号和输出信号的波形，测量输出信号的峰峰值 Vopp。
3、计算电压放大倍数 Av ＝ Vopp ／ 10mV。
（三）测量输入电阻1、在放大器的输入端串联一个已知电阻 Rs（例如1kΩ）。
2、测量输入信号的电压 Vi 和电阻 Rs 两端的电压 Vs。
单级交流放大电路实验报告数据处理
单级交流放大电路实验报告数据处理单级交流放大电路实验报告数据处理一、引言在电子学实验中，单级交流放大电路是一种常见的电路结构。
本实验旨在通过搭建单级交流放大电路，测量并处理实验数据，探究电路的放大特性和频率响应。
二、实验原理单级交流放大电路由放大器和耦合电容组成。
放大器是核心部件，可以实现信号的放大。
耦合电容则用于隔离直流信号，只传递交流信号。
三、实验步骤1. 搭建电路根据实验原理，按照电路图搭建单级交流放大电路。
确保电路连接正确，电路元件无损坏。
2. 测量电压增益使用数字万用表测量输入信号和输出信号的电压，计算电压增益。
记录测量结果，并进行数据处理。
3. 测量频率响应通过改变输入信号的频率，测量输出信号的幅值，绘制频率响应曲线。
根据实验数据，分析电路的频率特性。
四、实验数据处理1. 电压增益计算根据测得的输入信号电压Vin和输出信号电压Vout，计算电压增益Av = Vout /Vin。
将计算结果记录在表格中。
2. 频率响应曲线绘制根据测得的不同频率下的输出信号幅值，绘制频率响应曲线。
横轴表示频率，纵轴表示输出信号幅值。
通过曲线的形状和变化趋势，分析电路的频率特性。
3. 频率响应分析根据绘制的频率响应曲线，分析电路在不同频率下的放大特性。
观察曲线的波动情况，判断电路是否存在共振或衰减现象。
结合实验原理，解释曲线变化的原因。
五、实验结果与讨论根据实验数据处理的结果，得到电路的电压增益和频率响应曲线。
通过对数据的分析，可以得出以下结论：1. 电压增益随着输入信号频率的增加而逐渐减小，说明电路对高频信号的放大能力较弱。
2. 频率响应曲线呈现出一定的波动，说明电路在特定频率下存在共振或衰减现象。
3. 在频率响应曲线中，可以观察到电路的截止频率。
截止频率是指电路对输入信号的放大能力下降至一半的频率。
六、结论通过本次实验，我们成功搭建了单级交流放大电路，并进行了数据处理和分析。
实验结果表明，电路的电压增益随着频率的增加而减小，同时存在一定的频率响应特性。
【VIP专享】实验一：单管交流放大电路实验报告
图1.1基本放大电路图1.2工作稳定的放大电路
图1.3小信号放大电路
图1.4 输入电路测量
图1.5输出电阻测量
4、实验步骤（包括实验结果与数据处理） 1.转接电路与简单测量
图1.1 基本放大电路
（1）用万用表判断试验箱上三极管V的极性和好坏，电解电容
（2）按图1.1所示，连接电路（注意：接线前先测量
再连线)，将RP的阻值调到最大。
2.静态测量与调整
图1.2工作稳定放大电路
图1.3小信号放大电路
ri=[Vi/(Vs-Vi)] ·R 图1.4 输入电阻测量
图1.5 输出电阻测量在输出端接入电阻作为负载，选择合适的
表1-1
表1.2
表1-3
表1-4
表1.5。
实验一：单管交流放大电路实验报告
实验一单级交流放大电路实验日期: 2013.10.25 成绩：一、实验目的及要求1熟悉电子元件和模拟电路实验箱；2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响；3.学习测量放大电路Q点，Av,ri,ro的方法，了解共射极电路特性；4.学习放大电路的动态性能。
二、仪器用具1．示波器2.信号发生器3.数字万用表三、实验原理图1.1基本放大电路图1.2工作稳定的放大电路图1.3小信号放大电路图1.4 输入电路测量图1.5输出电阻测量四、实验步骤（包括实验结果与数据处理）1.转接电路与简单测量图1.1 基本放大电路（1）用万用表判断试验箱上三极管V的极性和好坏，电解电容C的极性和好坏。
（2）按图1.1所示，连接电路（注意：接线前先测量+12V电源，关断电源后再连线)，将RP的阻值调到最大。
2.静态测量与调整（1）接线完毕仔细检查，确定无误后接通电源。
改变Rp，记录Ic分别为2mA、3mA、4mA、5mA的三极管V的ϐ值。
Rb/k Rc/k Vb/mv Vc/mv Β=I bIc1131000 1194000 692.897 60.744 50.21131000 1195000 694.556 51.334 51.41131000 1189000 689.72 114.007 53.4注意：a.Ib和Ic一般可用间接测量法，即通过测Vc和Vb，Rc和Rb计算出Ib 和Ic（注意：图1.2中Ic为支路电流）。
此法虽不直观，但操作比较简单，建议初学者采用。
B.直接测量法，即将微安表和毫安表直接串联在基极（集电极）中测量。
此法直观，但操作不当容易损坏器件和仪表。
不建议初学者采用。
（2）按图1.2连线，调整Rp使VE=2.2V,计算并填表1.1图1.2工作稳定放大电路、表1.1实测实测计算VBE(V) VCE(V) Rb(kΩ) Ib(A ) Ic(mA)0.645 3.202 20.3 559.6 1.6403.动态研究(1)按图1.3所示电路接线，调Rb使Vc为6V。
单管交流实验报告(3篇)
第1篇一、实验目的1. 理解并掌握单管交流放大电路的工作原理。
2. 学习静态工作点的调试方法，分析其对放大器性能的影响。
3. 掌握电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
4. 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理单管交流放大电路是一种常见的模拟电子电路，主要由晶体管、电阻、电容等元件组成。
其基本工作原理是通过晶体管的放大作用，将输入信号放大并输出。
电路的静态工作点对放大器的性能有重要影响，需要通过调试来确保放大器正常工作。
三、实验仪器与设备1. 晶体管（如BC547）2. 电阻（1kΩ、10kΩ、100kΩ、220Ω、2.2kΩ）3. 电容（0.1μF、1μF、10μF）4. 信号源（1kHz，10mV）5. 示波器6. 交流毫伏表7. 直流电源（12V）8. 连接线、测试笔四、实验内容及步骤1. 搭建电路根据实验原理图，搭建单管交流放大电路。
电路包括晶体管、电阻、电容等元件，连接方式如下：- 晶体管发射极接1kΩ电阻，电阻另一端接地。
- 晶体管基极接10kΩ电阻，电阻另一端接12V直流电源。
- 晶体管集电极接2.2kΩ电阻，电阻另一端接地。
- 晶体管集电极接电容（0.1μF），电容另一端接地。
- 信号源正极接晶体管基极，负极接地。
2. 调试静态工作点- 打开直流电源，调节电位器，使晶体管集电极电流约为2mA。
- 用示波器观察晶体管集电极电压波形，调整电位器使波形稳定。
3. 测量电压放大倍数- 将信号源输出频率设为1kHz，幅值为10mV的正弦波信号。
- 用示波器观察输入信号和输出信号波形，确保波形不失真。
- 用交流毫伏表测量输入信号幅值（Vi）和输出信号幅值（Vo）。
- 计算电压放大倍数（Au = Vo / Vi）。
4. 测量输入电阻和输出电阻- 在晶体管发射极串接1kΩ电阻，测量发射极电压（Ve）。
- 在晶体管集电极串接1kΩ电阻，测量集电极电压（Vc）。
实验一单级交流放大电路实验报告
实验一单级交流放大电路实验报告一、实验目的：1.学习单级交流放大电路的基本原理；2.了解交流放大电路的放大特性；3.熟悉实验仪器的使用。
二、实验仪器和材料：1.函数发生器；2.直流电压源；3.双踪示波器；4.两只电压表；5.电阻、电容等被测元件。
三、实验原理：1.交流放大电路交流放大电路是指对输入信号的交流成分进行放大处理的电路，常用的有单级放大电路、共射放大电路等。
2.单级交流放大电路单级交流放大电路是对输入信号的交流成分进行放大处理的电路，由输入电容、输出电容、输入电阻、输出电阻以及放大元件（如三极管）等组成。
四、实验步骤：1.搭建单级交流放大电路，连接电阻、电容元件，使用函数发生器输入信号；2.调整函数发生器的频率和幅度，观察输出信号的变化；3.使用示波器观察输入信号和输出信号的波形，测量输入信号和输出信号的幅度；4.更改电阻、电容元件的数值，观察输出信号的变化。
五、实验结果和数据处理：在实验中我们尝试了不同的频率和幅度的输入信号，并观察了输出信号的变化。
通过测量输入信号和输出信号的幅度，我们得到了如下数据：输入信号频率：1kHz输入信号幅度：2V输出信号幅度：4V输入信号频率：10kHz输入信号幅度：1V输出信号幅度：3V输入信号频率：100kHz输入信号幅度：0.5V输出信号幅度：2V从数据可以看出，随着输入信号频率的增加，输出信号的幅度逐渐减小。
这是因为交流放大电路具有一定的截止频率，超过该频率时放大效果逐渐减弱。
六、实验讨论：1.交流放大电路的截止频率是通过电路元件的数值进行调节的，可通过改变电容和电阻的数值来改变截止频率；2.在实验中我们没有考虑到放大器的失真问题，实际应用中要考虑到放大器的失真程度，例如非线性失真、相位失真等。
七、实验总结：通过本次实验，我们学习了单级交流放大电路的基本原理，了解了交流放大电路的放大特性。
实验中我们使用了函数发生器、示波器等仪器，熟悉了这些仪器的使用方法。
1、单级交流放大电路
以大写字母带下标m(max)表示。 最大值指的是0到正峰值或负峰值之间的电流或电压大小。 峰—峰值：正峰值和负峰值之间的数值。 本书内所写测量值均用峰值
实验一 单级交流放大电路
3）有效值：如果交流电和直流电分别通过同一电阻，两者在 相同时间内消耗的电能相等，即产生的热量相等时，则此直 流电的数值就叫做交流电的有效值。 最大值和有效值之间的关系：
33K
分压偏置电路
实验一 单级交流放大电路
五、实验内容
（4）打开电源，不接入输入交流信号，调节电位器Rp使
三极管发射极电位VE=2.2V 。用万用表测量管压VCE，
并计算集电极电流IC。（测量Rb时，要切断Rb的一根导 线） 实测 VBE(V) VCE(V) Rb(KΩ ) 实测计算 IB(μ A) IC(mA)
实验一 单级交流放大电路
一、实验目的
1、熟悉电子元器件和模拟电路实验箱 ； 2、掌握放大器静态工作点的调试方法 及其对放大器性能的影响 。 3、掌握放大器Q点，Av，ri，ro的 测试方法，了解共射极电路特性 4、学习放大器的动态特性 。
实验一 单级交流放大电路
二、实验仪器
1、模拟电路实验箱一台
2、数字万用表一只
实验一 单级交流放大电路
i
i1
t
2
1
同相
反相
实验一 单级交流放大电路
五、实验内容
2021年实验一单级交流放大电路实验报告
试验一单级交流放大电路一、试验目1.熟悉电子元器件和模拟电路试验箱,2.掌握放大电路静态工作点调试方法及其对放大电路性能影响。
3.学习测量放大电路Q点, AV , ri, ro方法, 了解共射极电路特征。
4.学习放大电路动态性能。
二、试验仪器1.示波器2.信号发生器3.数字万用表三、试验原理1.三极管及单管放大电路工作原理。
以NPN三极管共发射极放大电路为例说明三极管放大电路基础原理:三极管放大作用是: 集电极电流受基极电流控制, 而且基极电流很小改变, 会引发集电极电流很大改变, 。
假如将一个改变小信号加到基极跟发射极之间, 这就会引发基极电流Ib改变, Ib改变被放大后, 造成了Ic很大改变。
假如集电极电流Ic是流过一个电阻R, 那么依据电压计算公式U=R*I能够算得, 这电阻上电压就会发生很大改变。
我们将这个电阻上电压取出来, 就得到了放大后电压信号了。
2.放大电路静态和动态测量方法。
放大电路良好工作基础是设置正确静态工作点。
所以静态测试应该是指放大电路静态偏置设置是否正确, 以确保放大电路达成最优性能。
放大电路动态特征指对交流小信号放大能力。
所以动态特征测试应该指放大电路工作频带, 输入信号幅度范围, 输出信号幅度范围等指标。
四、试验内容及步骤1.装接电路与简单测量图1.1 工作点稳定放大电路(1)用万用表判定试验箱上三极管V 极性和好坏, 电解电容C 极性和好坏。
测三极管B 、 C 和B 、 E 极间正反向导通电压, 能够判定好坏; 测电解电容好坏必需使用指针万用表, 经过测正反向电阻。
三极管导通电压UBE=0.7V 、 UBC=0.7V, 反向导通电压无穷大。
(2)按图1.1所表示, 连接电路(注意: 接线前先测量+12V 电源, 关断电源后再连线), 将RP 阻值调到最大位置。
2.静态测量与调整接线完成仔细检验, 确定无误后接通电源。
改变R P , 统计I C 分别为0.5mA 、 1mA 、 1.5mA 时三极管V β值。
单级交流放大器实训报告
一、实验目的1. 理解单级交流放大器的基本原理和组成。
2. 掌握单级交流放大器的静态工作点调试方法。
3. 学习测量放大电路的电压放大倍数、输入电阻和输出电阻。
4. 分析静态工作点对放大电路性能的影响。
二、实验原理单级交流放大器是一种常见的电子电路，主要由晶体管、直流偏置电路和耦合电容组成。
晶体管作为放大器的核心部件，能够放大输入信号的电压或电流。
直流偏置电路为晶体管提供稳定的工作电压，确保输出信号的正常工作。
耦合电容将输入信号和输出信号隔离开，使交流信号得以传输。
三、实验仪器与设备1. 晶体管万用表2. 晶体管稳压电源（WYT—30V，2A）3. 低频信号发生器4. BS—601双线示波器5. ZH12通用电学实验台四、实验步骤1. 按照实验电路图连接实验线路，经指导老师检查同意后，方可接通电源。
2. 测量静态工作点：（1）输入Vi=5mV，f=1kHz的交流信号，观察输出波形。
（2）调整电位器Rp1，使输出波形不出现失真。
（3）逐渐增大Vi，同时调节Rp1，直到同时出现饱和与截止失真为止。
（4）此时静态工作点已调整好，放大电路处于最大不失真工作状态。
（5）撤去交流信号，用万用表测量静态工作点值VB、VC和RB（VB、VC均为对地电位，测RB时要关掉电源，去掉连线）。
3. 观察RB变化对静态工作点、电压放大倍数和输出波形的影响：（1）将RB减小，观察静态工作点、电压放大倍数和输出波形的变化。
（2）将RB增大，观察静态工作点、电压放大倍数和输出波形的变化。
4. 测量放大电路的电压放大倍数、输入电阻和输出电阻：（1）输入Vi=5mV，f=1kHz的交流信号，观察输出波形。
（2）用示波器测量输出电压Uo。
（3）根据电压放大倍数公式Aυ=Uo/Vi，计算电压放大倍数。
（4）测量放大电路的输入电阻和输出电阻。
五、实验结果与分析1. 静态工作点对放大电路性能的影响：通过实验观察发现，静态工作点的调整对放大电路的性能有重要影响。
单管交流放大电路实验实验一单级交流放大电路实验报告
单管交流放大电路实验实验一单级交流放大电路实验报告实验一单级交流放大电路一、实验目的1.熟悉电子元器件和模拟电路实验箱，2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。
3.学习测量放大电路Q点，AV，ri，ro的方法，了解共射极电路特性。
4.学习放大电路的动态性能。
二、实验仪器1.示波器12.信号发生器3.数字万用表三、实验原理1.三极管及单管放大电路工作原理。
以NPN三极管的共发射极放大电路为例说明三极管放大电路的基本原理: 三极管的放大作用是:集电极电流受基极电流的控制，并且基极电流很小的变化，会引起集电极电流很大的变化，。
如果将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
2.放大电路静态和动态测量方法。
2放大电路良好工作的基础是设置正确的静态工作点。
因此静态测试应该是指放大电路静态偏置的设置是否正确，以保证放大电路达到最优性能。
放大电路的动态特性指对交流小信号的放大能力。
因此动态特性的测试应该指放大电路的工作频带，输入信号的幅度范围，输出信号的幅度范围等指标。
四、实验内容及步骤1.装接电路与简单测量图1.1 工作点稳定的放大电路(1)用万用表判断实验箱上三极管V的极性和好坏，电解电容C的极性和好坏。
测三极管B、C和B、E极间正反向导通电压，可以判断好坏;测电解电容的好坏必须使用指针万用表，通过测正反向3电阻。
三极管导通电压UBE=0.7V、UBC=0.7V，反向导通电压无穷大。
(2)按图1.1所示，连接电路(注意:接线前先测量+12V电源，关断电源后再连线)，将RP的阻值调到最大位置。
2.静态测量与调整接线完毕仔细检查，确定无误后接通电源。
改变RP，记录IC分别为0.5mA、1mA、1.5mA时三极管V的β值。
单级交流放大电路
3
四、数据处理分析：
截止失真 饱和失真 合适
4
五、实验结果与讨论：
静态工作点对电压放大倍数影响比较小，IE 大一些放大倍数略有增加。但是静态 工作点对输出波形影响较大，低了会截止失真，高了会饱和失真。负载对放大倍数影 响比较大，RL 越大，电压放大倍数越大。旁路电容对电压放大倍数和输出波形影响比 较小，但是高频时影响较大。
rbe
200 (1 ) 26mV IE
， AV
RL
Rc rbe
rce
，
实测
实测计算
Ui(mV)
UO(V)
AV
7.5
0.15
20
10.2
0.21
21
12.6
0.26
21
估算 AV
19.5 20.4 20
（3）保持 Vi=5mV 不变，放大器接入负载 RL，在改变 RC 数值情况下测量，并将计算结 果填表
指导教师批阅意见：
成绩评定： 备注：
指导教师签字： 年月日
5
深圳大学实验报告
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一单级交流放大电路
一、实验目的
1.熟悉电子元器件和模拟电路实验箱，
2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。
3.学习测量放大电路Q点，A
V ，r
i
，r
o
的方法，了解共射极电路特性。
4.学习放大电路的动态性能。
二、实验仪器
1.示波器
2.信号发生器
3.数字万用表
三、实验原理
1.三极管及单管放大电路工作原理。
以NPN三极管的共发射极放大电路为例说明三极管放大电路的基本原理：
三极管的放大作用是：集电极电流受基极电流的控制，并且基极电流很小的变化，会引起集电极电流很大的变化，。
如果将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
2.放大电路静态和动态测量方法。
放大电路良好工作的基础是设置正确的静态工作点。
因此静态测试应该是指放大电路静态偏置的设置是否正确，以保证放大电路达到最优性能。
放大电路的动态特性指对交流小信号的放大能力。
因此动态特性的测试应该指放大电路的工作频带，输入信号的幅度范围，输出信号的幅度范围等指标。
四、实验内容及步骤
1.装接电路与简单测量
图1.1 工作点稳定的放大电路
(1)用万用表判断实验箱上三极管V 的极性和好坏，电解电容C 的极性和好坏。
测三极管B 、C 和B 、E 极间正反向导通电压，可以判断好坏；测电解电容的好坏必须使用指针万用表，通过测正反向电阻。
三极管导通电压UBE=0.7V 、UBC=0.7V ，反向导通电压无穷大。
(2)按图1.1所示，连接电路(注意：接线前先测量+12V 电源，关断电源后再连线)，将RP 的阻值调到最大位置。
2.静态测量与调整
接线完毕仔细检查，确定无误后接通电源。
改变R P ，记录I C 分别为0.5mA 、1mA 、1.5mA 时三极管V 的β值。
注意：I b 和I c 一般用间接测量法，即通过测V c 和V b ，R c 和R b 计算出I b 和I c 。
此法虽不直观，但操作较简单，建议采用。
以避免直接测量法中，若操作不当容易损坏器件和仪表的情况。
(2)按图1.1接线，调整R P 使V E =1.8V ，计算并填表1.1。
为稳定工作点，在电路中引入负反馈电阻Re ，用于稳定静态工作点，即当环境温度变化时，保持静态集电极电流ICQ 和管压降UCEQ 基本不变。
依靠于下列反馈关系：
T ↑—β↑—ICQ ↑—UE ↑—UBE ↓—IBQ ↓—ICQ ↓，反过程也一样。
其中Rb2的引入是为了稳定Ub 。
但此类工作电路的放大倍数由于引入负反馈而减小了，而输入电阻ri 变大了，输出电阻ro 不变。
e
be L c u R r R R A )1()(ββ++-=
，))1((21e be b b i R r R R r β++=，c o R r =
由以上公式可知，当β很大时，放大倍数约等于e
L c R R R ，不受β值变化的
影响。
表1.1
注意：图1.1中b 为支路电流。
3.动态研究
(1)按图1.2所示电路接线。
(2)将信号发生器的输出信号调到f=1KHz ，幅值为500mV ，接至放大电路的A 点，经过R 1、R 2衰减（100倍），V i 点得到5mV 的小信号，观察V i 和V O 端波形，并比较相位。
图中所示电路中，R1、R2为分压衰减电路，除R1、R2以外的电路为放大电路。
由于一般信号源在输出信号小到几毫伏时，会不可避免的受到电源纹波影响出现失真，而大信号时电源纹波几乎无影响，所以采取大信号加R1、R2衰减形式。
此外，观察输出波形时要调节Rb1，使输出波形最大且不失真时开始测量。
输入输出波形两者反相，相差180度。
(3) 信号源频率不变，逐渐加大信号源幅度，观察V O 不失真时的最大值，并填表1.2。
分析图1.2的交流等效电路模型，由下述几个公式进行计算：
E be I mV
r 26)
1(200β++≈，be
ce c L V r r R R A β-=，c ce o be b b i R r r r R R r ==,2 表1.2 RL=∞
图1.2 小信号放大电路
（4）保持V i =5mV 不变，放大器接入负载R L ，在改变R C 数值情况下测量，并
将计算结果填表1.3。
表1.3
（5）V i =5mV ，R C =5K1，增大和减小R P ，观察V O 波形变化。
若失真观察不明显可增大V i 幅值（＞50 mV ），并重测。
（注意：此前必须把Q 点重新设回原值。
）将结果填入表1.4。
如电位器R P 调节范围不够，可改变R b1(100K 或150K)，再次调整R P 使V e =2.2V ，并重测。
RP 较大时，IC 较小，Q 点偏低，可观察到截止失真（波形上半周平顶失真），无输出。
RP 较小时，IC 较大，Q 点偏高，可观察到饱和失真（波形下半周切割失真）。
表1.4
R P V b V c V e 输出波形情况 图例
最大 合适 最小
4.测放大电路输入，输出电阻。
（1）输入电阻测量
在放大电路输入端串接一个5K1电阻如图1.4，测量V S 与V i ，即可计算r i 。
图1.4 输入电阻测量
(2)输出电阻测量 见图1.5
图1.5 输出电阻测量
在输出端接入可调电阻作为负载，选择合适的R L 值使放大电路输出不失真(接示波器监视)，测量带负载时V L 和空载时的V O ，即可计算出r O 。
将上述测量及计算结果填入表1.5中。
用c c ce o be b b i R R r r r R R r ≈==,2公式进行估算
R V V V r i
s i i ⋅-=L
L
o
o R V V r )1(-=
五、实验小结与实验感想：。
