Stream软件在绿色建筑室外风环境与室内自然通风模拟与分析 ppt课件

Stream软件在绿色建筑室外风环境与室内自然通风模拟与分析 ppt课件

工厂排气分析
CFD在建筑工程中的应用
- CFD绿色建筑设计应用的展望 -
今后的重要课题
环境对人体影响的分析中必须考虑
– 人体对环境的反作用 • 年龄,性别,胖瘦,衣着等等
– 仿真结果参数和环境中人的感觉的直接关系 • 评价指标
环境中噪声的影响
– 可做声压计算,求出噪声的强度,频率 • 有一些论文可供参考 • 计算量较大,需要较好计算设备
二 CFD在建筑物内部空气质量分析中的应用
1. 室内通风效率的分析 通风方式决定的空气分布不仅要有利于热舒适、节 约能源而且要能够驱除室内的污染物,有效的通风 方式应该能够同时达到这三点;
2. 室内污染物分布模拟 室内空气净化
3. 污染源排放扩散分析 施工现场污染物扩散 工厂企业污染物排放
• 各企业的标准?
– 和结果处理进行连接 – 后处理中处理
• 以下对我们的努力做一些说明
MRT (PMV, SET*)的空间分布
・VFRT_SPC 输出平均辐射温度的空间分布
PMV (Predicted Mean Vote):室内环境舒适度指标
环境因素: 温度 (℃) 气流(m/s) 平均辐射温度(MRT) 相对湿度(%)
室内通风模拟
室内外结合
室内空调分析 太阳辐射分析(室内外同时考虑)
地下停车场通风分析
寻找最优位置、风量
达到
室内温度分布最佳 室内污染物分布最佳 通风效率最高
实验室内空气流动和温度分析
双层玻璃幕墙
冬天
Elements: 308× 135× 249=10,353,420
夏天
玻璃幕墙内部流动 房间内部温度分布
空调间的影响 风环境间的影响,二次风分布(涡流过快、涡流死区) 热岛问题,可考虑太阳辐射 建筑物的放热,保温效果

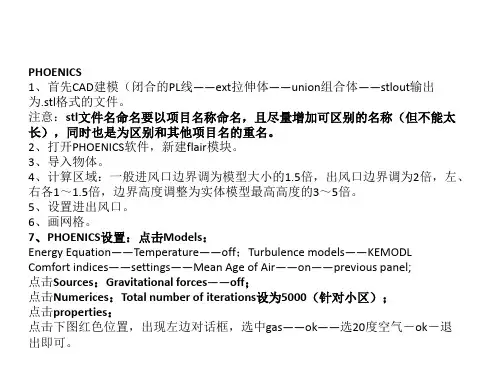

phoenics操作详解--室外通风模拟

phoenics操作详解--室外通风模拟

易犯错误
1. 请根据项目地点来设置风速大小及方向,勿将所有 模拟的风速和大小都设置成深圳的;
2. GEOMETRY里有一个设置为STEADY,千万勿设置成 TRANSIENT;
计算中途保存前做的工作,设置完后保存—正常计算--
执行以下操作 出现右侧对话 框架
如果导入的CAD文件是以 mm为单位,这里输入系数 0.001,将其转化成m。
在以下对话框中点 击Import by group 出 现左侧对话框架
从“C:\phoenics\d_priv1\” 导入模型文件
点击 Apply 生成新对象
依次点击Fit to window \ Nearest Head-on\Up-+Z调 整视角
点击Reset,出 现右图对话框
此窗口用来调整视 图区对象的位置、 方向、大小等
双击视图中的体, 出现如下对话框
设置颜色
选择对象,在此处 设置位置及尺寸
新建PLATE
将对象移 至合适位置
双击对象,进 行如下操作
点击MENU为项 目标识名字
设置成Manual
单击网格区域 跳出如左窗口
流线图的产生方法
1.右击设置指针、 坐标显示
3.设置流 线形状 4.设置流 线粗细 3.设置流线 绘制方式
2.右击弹出流线设置对 话框(Streamline options)
1.左键单击此流线绘 制图标出现Streamline Management对话框
2.调整指针位置作为 流线绘制起点 3.新建流线
CAD 绘图要点: 1. Stlout导出的模型为体; 2. 建筑方向布置使得来流风向水平或垂直;
文件存入的目录:
模型存入此目
可执行该操作调 出编 辑框等各操作窗口

建筑室外风环境CFD模拟教程-城市建筑通风流体模拟仿真fluent、phoeincs

建筑室外风环境CFD模拟教程-城市建筑通风流体模拟仿真fluent、phoeincs

《建筑室外风环境CFD模拟》主讲人:第七代师兄本教程由百度文库账号:a谷雨c燕,原创,任何侵权行为,将追究法律责任和经济赔偿01建筑风环境研究方法建筑室外风环境评价建立CFD 建筑模型建筑风环境-网格划分0203040506速度云图-矢量图压力云图-建筑表面压力分布编写建筑风环境模拟报告课程小结及安排07080910参数设置及迭代计算(前3节,可免费试看)主讲人:第七代师兄本教程由百度文库账号:a谷雨c燕,原创,任何侵权行为,将追究法律责任和经济赔偿本教程由百度文库账号:a谷雨c燕,原创,任何侵权行为,将追究法律责任和经济赔偿巷道风建筑群风环境风对建筑的影响效应冲刷边角增强巷道风建筑遮挡效应建筑自身1.建筑室外风环境概述1.建筑室外风环境概述建筑室内通风-节能本教程由百度文库账号:a谷雨c燕,原创,任何侵权行为,将追究法律责任和经济赔偿城市中高大建筑的数量与日俱增,这些建筑将很大程度上,改变城市风环境分布。

高大密集的建筑群降低了城市的通风、净化能力,加剧了在低风速条件下城市的空气污染和热岛效应。

建筑风环境问题此外,在风速较大时,高大建筑周围会产生局部强风,影响行人室外活动的舒适与安全,甚至引发行人一系列的风环境问题,造成经济损失。

计算机数值模拟(Computational Fluid Dynamics: CFD )是在计算机上对建筑物周围风流动所遵循的动力学方程进行数值求解,可以准确地模拟计算建筑内外的三维速度场、温度场,压力分布等可以,分析和评价建筑群的室外风环境现状,为建筑设计规划提供参考依据。

建筑风环境问题风环境模拟的意义风环境模拟的意义良好的建筑室外风环境,一方面可以保障建筑室内良好的自然通风,满足人员舒适度要去,另外一方面可以减少系统设备运行使用频率,实现建筑节能的目的。

1.建筑室外风环境概述1.建筑室外风环境概述感谢观看Thanks for watching主讲人:第七代师兄本教程由百度文库账号:a谷雨c燕,原创,任何侵权行为,将追究法律责任和经济赔偿风洞试验网格法CFD数值计算2.研究方法本课程采用CFD(计算流体力学)方法对风场进行求解。

基于CFD的校园室外风环境模拟分析和优化设计

基于CFD的校园室外风环境模拟分析和优化设计

收稿日期:2022-01-04作者简介:胜兴(1985-),男,辽宁沈阳人,高级工程师,硕士。

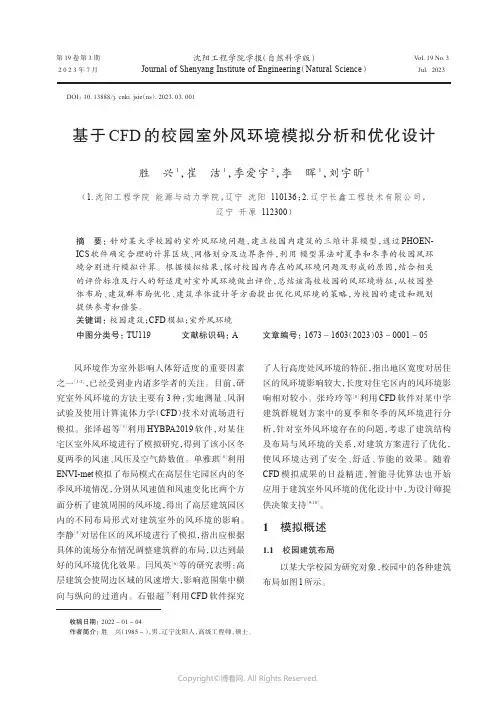

基于CFD 的校园室外风环境模拟分析和优化设计胜兴1,崔洁1,季爱宇2,李晖1,刘宇昕1(1.沈阳工程学院能源与动力学院,辽宁沈阳110136;2.辽宁长鑫工程技术有限公司,辽宁开原112300)摘要:针对某大学校园的室外风环境问题,建立校园内建筑的三维计算模型,通过PHOEN ‐ICS 软件确定合理的计算区域、网格划分及边界条件,利用模型算法对夏季和冬季的校园风环境分别进行模拟计算。

根据模拟结果,探讨校园内存在的风环境问题及形成的原因,结合相关的评价标准及行人的舒适度对室外风环境做出评价,总结该高校校园的风环境特征,从校园整体布局、建筑群布局优化、建筑单体设计等方面提出优化风环境的策略,为校园的建设和规划提供参考和借鉴。

关键词:校园建筑;CFD 模拟;室外风环境中图分类号:TU119文献标识码:A文章编号:1673-1603(2023)03-0001-05DOI :10.13888/ki.jsie (ns ).2023.03.001第19卷第3期2023年7月Vol.19No.3Jul.2023沈阳工程学院学报(自然科学版)Journal of Shenyang Institute of Engineering (Natural Science )风环境作为室外影响人体舒适度的重要因素之一[1-2],已经受到业内诸多学者的关注。

目前,研究室外风环境的方法主要有3种:实地测量、风洞试验及使用计算流体力学(CFD )技术对流场进行模拟。

张泽超等[3]利用HYBPA2019软件,对某住宅区室外风环境进行了模拟研究,得到了该小区冬夏两季的风速、风压及空气龄数值。

单雅琪[4]利用ENVI-met 模拟了布局模式在高层住宅园区内的冬季风环境情况,分别从风速值和风速变化比两个方面分析了建筑周围的风环境,得出了高层建筑园区内的不同布局形式对建筑室外的风环境的影响。

绿色建筑设计分享——室外风场模拟软件应用分析

绿色建筑设计分享——室外风场模拟软件应用分析

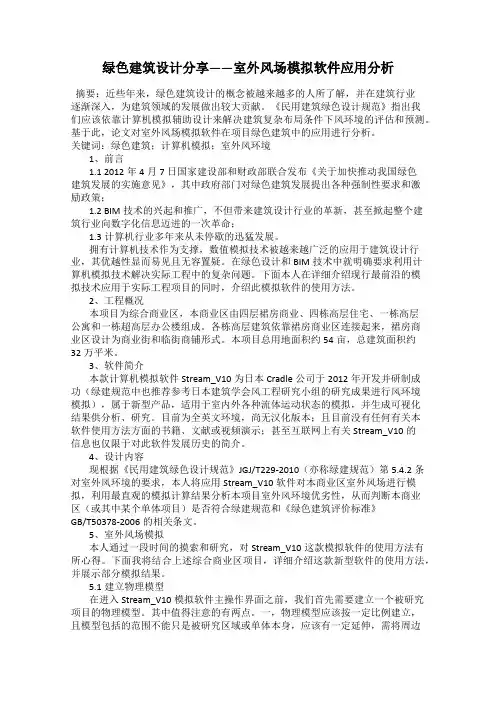

绿色建筑设计分享——室外风场模拟软件应用分析摘要:近些年来,绿色建筑设计的概念被越来越多的人所了解,并在建筑行业逐渐深入,为建筑领域的发展做出较大贡献。

《民用建筑绿色设计规范》指出我们应该依靠计算机模拟辅助设计来解决建筑复杂布局条件下风环境的评估和预测。

基于此,论文对室外风场模拟软件在项目绿色建筑中的应用进行分析。

关键词:绿色建筑;计算机模拟;室外风环境1、前言1.1 2012年4月7日国家建设部和财政部联合发布《关于加快推动我国绿色建筑发展的实施意见》,其中政府部门对绿色建筑发展提出各种强制性要求和激励政策;1.2 BIM技术的兴起和推广,不但带来建筑设计行业的革新,甚至掀起整个建筑行业向数字化信息迈进的一次革命;1.3计算机行业多年来从未停歇的迅猛发展。

拥有计算机技术作为支撑,数值模拟技术被越来越广泛的应用于建筑设计行业,其优越性显而易见且无容置疑。

在绿色设计和BIM技术中就明确要求利用计算机模拟技术解决实际工程中的复杂问题。

下面本人在详细介绍现行最前沿的模拟技术应用于实际工程项目的同时,介绍此模拟软件的使用方法。

2、工程概况本项目为综合商业区,本商业区由四层裙房商业、四栋高层住宅、一栋高层公寓和一栋超高层办公楼组成。

各栋高层建筑依靠裙房商业区连接起来,裙房商业区设计为商业街和临街商铺形式。

本项目总用地面积约54亩,总建筑面积约32万平米。

3、软件简介本款计算机模拟软件Stream_V10为日本Cradle公司于2012年开发并研制成功(绿建规范中也推荐参考日本建筑学会风工程研究小组的研究成果进行风环境模拟),属于新型产品,适用于室内外各种流体运动状态的模拟,并生成可视化结果供分析、研究。

目前为全英文环境,尚无汉化版本;且目前没有任何有关本软件使用方法方面的书籍、文献或视频演示;甚至互联网上有关Stream_V10的信息也仅限于对此软件发展历史的简介。

4、设计内容现根据《民用建筑绿色设计规范》JGJ/T229-2010(亦称绿建规范)第5.4.2条对室外风环境的要求,本人将应用Stream_V10软件对本商业区室外风场进行模拟,利用最直观的模拟计算结果分析本项目室外风环境优劣性,从而判断本商业区(或其中某个单体项目)是否符合绿建规范和《绿色建筑评价标准》GB/T50378-2006的相关条文。

PKPM, 斯维尔等室外风环境分析软件对比

PKPM, 斯维尔等室外风环境分析软件对比

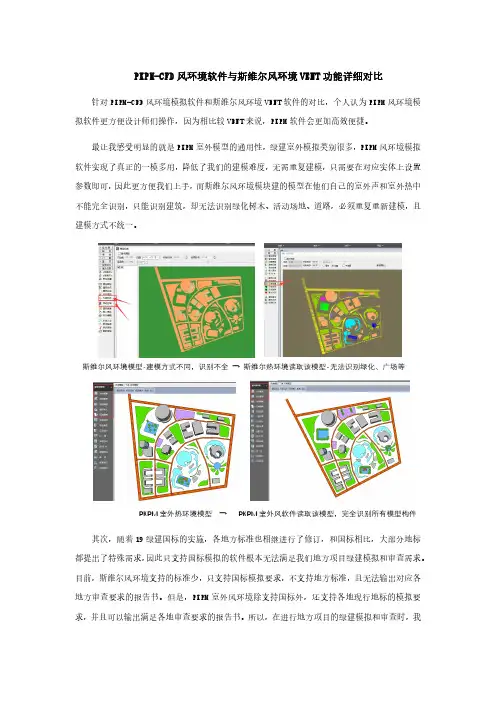

PKPM-CFD风环境软件与斯维尔风环境VENT功能详细对比针对PKPM-CFD风环境模拟软件和斯维尔风环境VENT软件的对比,个人认为PKPM风环境模拟软件更方便设计师们操作,因为相比较VENT来说,PKPM软件会更加高效便捷。

最让我感受明显的就是PKPM室外模型的通用性,绿建室外模拟类别很多,PKPM风环境模拟软件实现了真正的一模多用,降低了我们的建模难度,无需重复建模,只需要在对应实体上设置参数即可,因此更方便我们上手,而斯维尔风环境模块建的模型在他们自己的室外声和室外热中不能完全识别,只能识别建筑,却无法识别绿化树木、活动场地、道路,必须重复重新建模,且建模方式不统一。

斯维尔风环境模型-建模方式不同,识别不全→斯维尔热环境读取该模型-无法识别绿化、广场等PKPM室外热环境模型→PKPM室外风软件读取该模型,完全识别所有模型构件其次,随着19绿建国标的实施,各地方标准也相继进行了修订,和国标相比,大部分地标都提出了特殊需求,因此只支持国标模拟的软件根本无法满足我们地方项目绿建模拟和审查需求。

目前,斯维尔风环境支持的标准少,只支持国标模拟要求,不支持地方标准,且无法输出对应各地方审查要求的报告书。

但是,PKPM室外风环境除支持国标外,还支持各地现行地标的模拟要求,并且可以输出满足各地审查要求的报告书。

所以,在进行地方项目的绿建模拟和审查时,我们会更倾向于使用PKPM室外风环境的模拟软件。

斯维尔风环境——只支持国标PKPM标准选择—支持国标和各地地标那么在真正进行绿建软件模拟时,细节上也是有差距的,比如工况设计中,斯维尔风环境工况不能对应城市自动匹配气象参数,需要手动选择气象参数对应城市,另外斯维尔风环境只能设置冬季、夏季和过渡季工况,不能自定义添加工况,无法满足全季节风环境模拟。

但对比于此,PKPM室外风环境可根据项目信息中的城市自动匹配气象参数,可自定义添加、删除工况,支持全季节多工况计算,另外还可对工况方案进行保存、读取,方便同一城市的项目进行选用。
