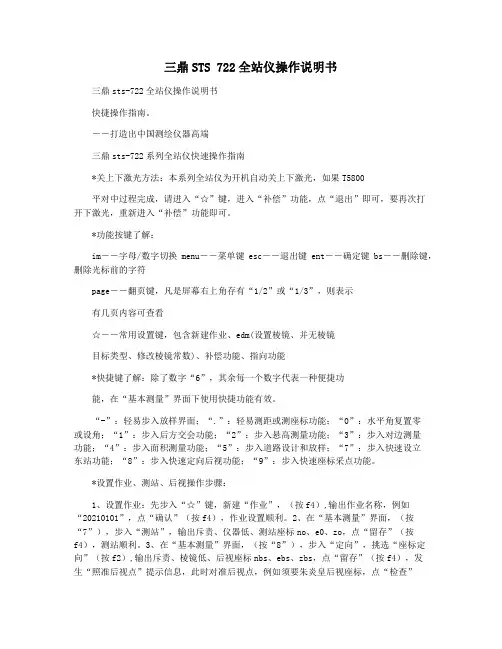

三鼎STS 722全站仪操作说明书

三鼎STS 722全站仪操作说明书三鼎sts-722全站仪操作说明书快捷操作指南。

――打造出中国测绘仪器高端三鼎sts-722系列全站仪快速操作指南*关上下激光方法：本系列全站仪为开机自动关上下激光，如果T5800平对中过程完成，请进入“☆”键，进入“补偿”功能，点“退出”即可，要再次打开下激光，重新进入“补偿”功能即可。

*功能按键了解：im――字母/数字切换menu――菜单键esc――退出键ent――确定键bs――删除键，删除光标前的字符page――翻页键，凡是屏幕右上角存有“1/2”或“1/3”，则表示有几页内容可查看☆――常用设置键，包含新建作业、edm(设置棱镜、并无棱镜目标类型、修改棱镜常数)、补偿功能、指向功能*快捷键了解：除了数字“6”，其余每一个数字代表一种便捷功能，在“基本测量”界面下使用快捷功能有效。

“-”：轻易步入放样界面；“.”：轻易测距或测座标功能；“0”：水平角复置零或设角；“1”：步入后方交会功能；“2”：步入悬高测量功能；“3”：步入对边测量功能；“4”：步入面积测量功能；“5”：步入道路设计和放样；“7”：步入快速设立东站功能；“8”：步入快速定向后视功能；“9”：步入快速座标采点功能。

*设置作业、测站、后视操作步骤：1、设置作业：先步入“☆”键，新建“作业”，（按f4）,输出作业名称，例如“20210101”，点“确认”（按f4），作业设置顺利。

2、在“基本测量”界面，（按“7”），步入“测站”，输出斥责、仪器低、测站座标no、e0、zo，点“留存”（按f4），测站顺利。

3、在“基本测量”界面，（按“8”），步入“定向”，挑选“座标定向”（按f2）,输出斥责、棱镜低、后视座标nbs、ebs、zbs，点“留存”（按f4），发生“照准后视点”提示信息，此时对准后视点，例如须要朱炎皇后视座标，点“检查”（按f1）,查阅结果推论与否恰当。

如果不须要朱炎皇，点“确认”（按f4），后视定向顺利。

三鼎光电STS 系列全站仪操作手册

前言非常感谢您选购三鼎STS700(750/720)(R)系列全站仪！本手册使用范围：适用于STS700(R)系列全站仪。

STS720/750全站仪装有红外光电测距仪。

STS720/750L 全站仪装有红外激光测距仪。

STS720/750R全站仪装有红色可见激光、无需棱镜测距的测距仪。

本手册中作有“”的部分仅适用于STS720/750R型全站仪。

使用仪器之前请仔细阅读！特点：1、强大的内置软件功能STS700(R)系列全站仪精细的内置软件设计，一目了然的菜单结构和丰富、实用的应用程序，在工程测量和放样中尤其能大显身手。

2、操作简单STS700(R)系列全站仪拥有丰富的功能按键、字符与数字完美结合的输入模式，简单、实用、方便，即使是没多少测量经验的工程师也能快速掌握。

3、绝对数码度盘预装绝对数码度盘，仪器开机即可直接进行测量。

即使中途重置电源，方位角信息也不会丢失。

4、免棱镜测距该系列全站仪中带激光测距的STS720/750R的免棱镜测距功能可直接对各种材质、不同颜色的物体（如建筑物的墙面、电线杆、电线、悬崖壁、山体、泥土、木桩等）进行远距离、高精度的测量。

对于那些不易到达或根本无法到达的目标，带来了特别的福音。

5、高精度长测程STS700(R)系列全站仪在单棱镜下测程可达到2.4km。

6、优秀的防水防尘功能STS700(R)系列全站仪具备防水防尘功能，实现了全站仪硬件性能的又一突破。

12注意事项：1、日光下测量应避免将物镜直接对准太阳。

建议使用太阳滤光镜以减弱这一影响。

2、避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

3、仪器不使用时，应将其装入箱内，置于干燥处，并注意防震、防尘和防潮。

4、若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至适应环境温度后再使用。

5、若仪器长期不使用，应将电池卸下分开存放。

并且电池应每月充电一次。

6、运输仪器时应将其装于箱内进行，运输过程中要小心，避免挤压、碰撞和剧烈震动。

三鼎RTK使用说明

三鼎RTK操作说明1、仪器模式说明图三鼎T20 主机外型如上图所示，主机面板左侧为“功能键F”，右侧为“开\关机键I”，中间是六个指示灯（上下两排，每排三个，在通电情况下，上排三个为红灯，下排三个为绿灯），在进行仪器模式设置（基准站、移动站、静态）时，各指示灯所代表的意义如下图：F红灯1 红灯2 红灯3I 11111111111111111 111111111111111111 1111111111111111111111111111111 111111111111111111 11111111111111绿灯1 绿灯2 绿灯3利用电台进行作业时，各工作模式指示灯如下组合:基准站(第2个红灯和第3个绿灯中组合)F红灯2I11111111111111111111111111111111绿灯3移动站基准站静态内置电台网络外接电台基准站外接电台移动站（第1个红灯和第1个绿灯组合）2、仪器设置操作说明“功能键F”的作用：1）查看工作模式2）切换工作模式“开\关机键I”的作用：1）开\关机2）确定设置3）仪器自检如何进入仪器设置模式？1）同时按住“功能键F”和“开\关机键I”，等六个指示灯灯一起闪烁（同时伴有“滴”的一声响）后，先松开按住“开\关机键I”的手，再松开按住“功能键F”的手，即进入仪器设置模式，此时面板指示灯的显示状态如下：如何设置仪器模式（基准站、移动站和静态）？（以基准站电台模式为例） 2）进入仪器设置模式后，按一下“功能键F”，切换到第2个红灯（基准站），此时面板指示灯显示状态如下：在此状态下，按一下“开\关机键I ”，进行确定（按完“开\关机键I ”后会看六个指示灯一起闪烁，并伴有“滴”“滴”“滴”三声响）。

然后按一下“功能键F ”，查看面板指示灯的状态是否如下图：F红灯2 I11111111111111111111111111111111绿灯3如果不是如上图显示，则进行以下操作：按住“功能键F ”，听到“滴”的一声响后，松开手，会看到面板上下面一排的某个绿色的指示灯在闪烁，按N 下“功能键F ”，直到第3个绿色的指示灯闪烁，这时按一下“开\关机键I ”，进行确定，基准站的电台模式设置完毕。

三鼎全站仪操作范文

三鼎全站仪操作范文
在操作三鼎全站仪之前，我们首先需要了解它的基本组成和功能。

主
机是全站仪的核心，它负责接收和处理测量数据。

测量杆上装有一个望远镜，可以观测目标点，并通过红外线或激光发射器发射信号到目标点。

操作三鼎全站仪的步骤如下：
步骤1：设置三鼎全站仪
首先，我们需要选择一个平稳的测量点，并将三鼎全站仪放置在上面。

确保全站仪底座平稳，并使用调平螺丝将其水平调节。

步骤2：对准目标点
使用望远镜观测目标点，并将其对准在十字线的中心。

通过调节测量
杆的高度和角度使得目标点位于视野中心。

步骤3：进行水平角和垂直角的测量
在测量过程中，我们需要按下仪器上的相应按钮来进行水平角和垂直
角的测量。

在测量水平角时，我们需要将仪器的水平轴与目标点对齐，并
在屏幕上读取测量结果。

在测量垂直角时，我们需要将仪器的垂直轴与目
标点对准，并同样在屏幕上读取测量结果。

步骤4：测量斜距
斜距是指从测站到目标点的直线距离。

105250_三鼎全站仪操作说明

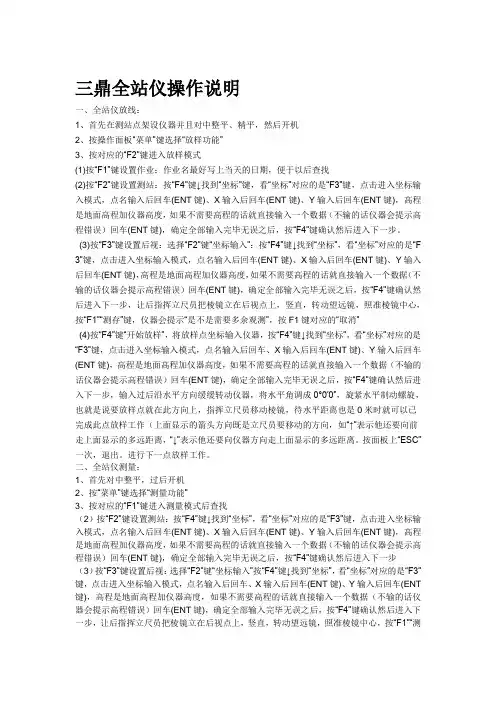

三鼎全站仪操作说明一、全站仪放线：1、首先在测站点架设仪器并且对中整平、精平，然后开机2、按操作面板“菜单”键选择“放样功能”3、按对应的“F2”键进入放样模式(1)按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找(2)按“F2”键设置测站：按“F4”键↓找到“坐标”键，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步。
