沪宁城际铁路连续梁挂篮施工监理实施细则

沪宁城际铁路连续梁挂篮施工监理实施细则

沪宁城际铁路VIII标段挂篮施工监理实施细则沪宁城际铁路西南交大监理站2009年3月6日目录一、监理实施细则的编制依据 (2)二、工程概况、工程特点及质量标准 (3)(一)工程概况 (3)(二)工程特点 (3)(三)预应力混凝土连续梁的质量标准 (4)三、监理的工作范围和重点 (5)(一)监理的工作范围 (5)(二)监理质量方面的工作重点 (5)四、监理工作流程 (7)1、墩顶段(0块段)施工控制流程 (8)2、挂篮拼装控制流程 (9)3、悬臂段施工控制流程 (10)五、监理工作控制要点、目标及控制手段 (11)(一)监理工作控制要点 (11)(二)监理目标 (28)(三)监控手段 (28)六、监理工作方法和措施 (28)七、安全生产管理 (30)1、安全生产目标 (30)2、安全生产管理的基本工作内容 (31)3、安全生产管理的基本工作方法 (31)4、监理安全方面的工作重点 (33)5、安全生产管理控制流程图 (42)预应力混凝土连续梁悬臂施工监理实施细则一、监理实施细则的编制依据1、时速300公里客运专线铁路预应力混凝土连续梁设计图及相关设计文件2、沪宁城际铁路高性能混凝土、简支箱梁预制架设施工等实施细则。

3、客运专线铁路桥涵施工质量验收暂行标准【铁建设〖2006〗160号】4、铁路混凝土工程施工质量验收补充标准【铁建设〖2006〗160号】5、客运专线铁路桥涵工程施工技术指南【TZ213-2005】6、铁路混凝土工程施工技术指南【TZ210-2005】7、铁路桥涵施工规范【TB10203-2002】8、铁路混凝土与砌体工程施工规范【TB10210-2001】9、铁路混凝土与砌体工程施工质量验收标准【TB10424-2003】10、铁路混凝土结构耐久性设计暂行规定【铁建设〖2005〗157号】11、铁路建设工程监理规范【TB10402-2007】12、铁路桥涵钢筋混凝土和预应力混凝土结构设计规范【TBJ0002.3-2005】13、铁路混凝土桥梁桥面TQF-I型防水层技术条件14、铁路工程施工安全技术规范(上册)【TB1041.1-2003】15、铁路建设项目水土保持方案技术标准【TB10503-2005】16、铁道部铁建设【2006】141、169号、【2007】104、140、159号关于局部修改若干标准部分条文的五个通知17、铁路用各种建筑材料技术标准、检验、试验现行标准和技术条件18、国家、铁道部及相关行业其他现行标准、规范19、建设期间国家、铁道部修订或发布的标准、规范20、沪宁城际铁路指挥部发布的有关规定21、已批准的监理规划22、已批准的实施性施工组织设计二、工程概况、工程特点及质量标准(一)工程概况沪宁城际铁路娄蕴特大桥南翔西桥DK285+315跨越黄翔高架铁路桥,与既有铁路夹角60度、净高6.25米,采用(32.6+40+32.6)连续梁跨越;DK285+487跨越翔江公路;与公路夹角76度,净高5米,采用(40.6+56+40.6)连续梁跨越。

施工吊篮监理实施细则【范本模板】

施工吊篮监理实施细则【范本模板】

GD220206☐☐深圳坪山锦龙学校设计采购施工总承包(EPC)项目施工吊篮监理实施细则编写:(专业监理工程师签名)___________________________________审批:(总监理工程师签名)___________________________________深圳市合创建设工程顾问有限公司深圳坪山锦龙学校设计采购施工总承包(EPC)项目监理部2019年5月15日目录1ﻩ工程特点 .......................................................................................... 错误!未定义书签。

1.1ﻩ建筑概述及参建单位 ............................................................. 错误!未定义书签。

1.2ﻩ施工吊篮选型与技术参数ﻩ错误!未定义书签。

2编制依据ﻩ错误!未定义书签。

3监理工作职责ﻩ错误!未定义书签。

4ﻩ监理工作流程ﻩ35ﻩ监理控制、检查要点 ........................................................................ 错误!未定义书签。

5。

1吊篮安装要点ﻩ错误!未定义书签。

5。

2ﻩ吊篮使用要点ﻩ错误!未定义书签。

5。

3ﻩ吊篮拆卸要点ﻩ错误!未定义书签。

6ﻩ监理方法和措施 ................................................................................ 错误!未定义书签。

6.1ﻩ吊篮安装、拆卸单位资格审查 ............................................... 错误!未定义书签。

6.2吊篮检查 ................................................................................ 错误!未定义书签。

挂篮施工安全监理实施细则

挂篮施工安全监理实施细则

宁波市轨道交通工程建设项目承包单位:中国铁建大桥工程局集团有限公司合同号:JS2-2-JL-15001监理单位:宁波市斯正项目管理咨询有限公司编号:J2212/B005/ 0002/1703监理规划/实施细则报审表B-005致(建设单位):宁波市轨道交通集团有限公司兹报验:□1 标段监理规划□2 单位(子单位)工程监理实施细则□3 分部(子分部)/分项工程监理实施细则□4 特殊工程专项监理实施细则□5 其它:挂篮安全监理实施细则本次申报内容系第 1 次申报,申报内容项目总监理工程师/公司技术负责人已批准。

说明:监理实施细则中应明确分项工艺流程、材料控制、质量停检点及质量验收办法等内容。

监理单位(章):总监理工程师:日期:建设单位审核意见:签字:日期:注:1、监理规划与标段、(子)单位工程开工报告同步申报,监理实施细则与分项开工报告同步申报。

2、本表与审核单同时使用。

3、本表由监理单位呈报两份,批准后建设单位、监理单位各留一份。

宁波市轨道交通工程建设项目宁波市轨道交通2号线二期土建工程TJJL2212标段监理实施细则(挂篮施工)内容提要:工程概况编制依据监理工作控制目标及控制要点监理工作方法及措施监理单位(章):专业监理工程师:总监理工程师:日期:目录一、工程概况 01.工程简介 02.挂篮施工区域环境 0二、编制依据 (1)三、挂篮施工技术概述 (2)1.挂篮施工技术构成 (2)2.挂篮施工技术特点 (2)四、挂篮施工监理控制要点 (3)1.挂篮进场检查 (3)2.挂篮刚度强度试验检查: (3)3.挂蓝安装检查: (4)4.挂篮堆载预压试验: (4)5.挂篮施工过程(预压、砼施工)检查: (5)6.挂篮走行过程检查 (6)五、施工安全监理控制要点 (6)一、工程概况1.工程简介宁波市轨道交通2号线二期工程高架段位于镇海区,线路自2号线一期工程终点站后向东南沿宁镇公路路中继续敷设,于金丰路口西侧设高架站临江站。

挂篮施工监理细则。

挂篮施工监理细则。

挂篮悬臂浇筑箱梁监理实施细则一、编制说明挂篮悬臂现浇箱梁的施工工艺,其优点变形小、结构刚度好、行车平顺舒适、伸缩缝少、养护简单、抗震能力强,为确保挂篮悬臂现浇箱梁工程的施工质量,根据施工规范、设计文件和质量评定标准等规范性文件,再结合我们以往对挂篮悬臂现浇箱梁管理的经验和本工程特点,特制定本监理实施细则。

二、编制依据1、公路桥涵施工技术规范(JTJF 041-2011);2、公路工程质量检验评定标准(JTG F80/1-2004);3、混凝土结构工程质量验收规范(GB50204-2002)4、公路工程国内招投标文件范本(2003年版);5、公路工程施工监理规范(JTG G10-2006);6、本工程招标文件及施工设计图纸;7、本工程监理规划(计划);8、江苏省有关《安全生产、文明施工管理办法》.三、挂篮悬臂现浇箱梁施工工艺流程图(见下页)四、挂篮悬臂现浇箱梁施工工序、检测、职责表挂篮悬臂浇筑箱梁施工工序、检测、职责表责任人工序质量控制要点五、质量控制监理工作流程1.监理工程师工作程序(监理程序1)2。

单位工程质量控制工作总流程(监理程序2)3。

测量工作监理流程(监理程序3)4.原材料、构配件及设备进场质量控制程序(监理程序4)5。

隐蔽工程、分项工程质量控制程序(监理程序5)6。

工程质量事故处理程序(监理程序6)六、监理工作内容1、施工准备阶段1。

1、审查承包人施工组织设计承包人应编制详细的施工组织设计,内容包括:施工进度计划、施工方法、施工顺序、施工力量部署、机械调配、材料供应、质量控制方法、手段、安全环保措施等,报总监理工程师审批合格后,才能施工.1.2、检查原材料质量和混凝土配合比的审批水泥、细集料、粗集料、钢筋和外加剂等原材料必须符合有关技术标准,特别是水泥、钢筋和外加剂必须要有出厂合格证,施工前所有原材料必须经总监办抽检,合格后才能使用.项目部试验室应提前做好混凝土配合比设计,及时上报总监办审核批准,合格后才能使用。

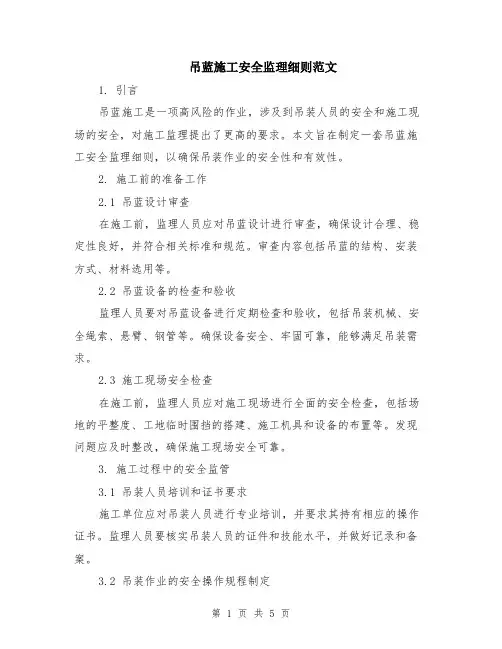

吊蓝施工安全监理细则范文(二篇)

吊蓝施工安全监理细则范文(二篇)

吊蓝施工安全监理细则范文1. 引言吊蓝施工是一项高风险的作业,涉及到吊装人员的安全和施工现场的安全,对施工监理提出了更高的要求。

本文旨在制定一套吊蓝施工安全监理细则,以确保吊装作业的安全性和有效性。

2. 施工前的准备工作2.1 吊蓝设计审查在施工前,监理人员应对吊蓝设计进行审查,确保设计合理、稳定性良好,并符合相关标准和规范。

审查内容包括吊蓝的结构、安装方式、材料选用等。

2.2 吊蓝设备的检查和验收监理人员要对吊蓝设备进行定期检查和验收,包括吊装机械、安全绳索、悬臂、钢管等。

确保设备安全、牢固可靠,能够满足吊装需求。

2.3 施工现场安全检查在施工前,监理人员应对施工现场进行全面的安全检查,包括场地的平整度、工地临时围挡的搭建、施工机具和设备的布置等。

发现问题应及时整改,确保施工现场安全可靠。

3. 施工过程中的安全监管3.1 吊装人员培训和证书要求施工单位应对吊装人员进行专业培训,并要求其持有相应的操作证书。

监理人员要核实吊装人员的证件和技能水平,并做好记录和备案。

3.2 吊装作业的安全操作规程制定监理人员要与施工单位共同制定吊装作业的安全操作规程,包括操作步骤、安全注意事项、风险评估等内容。

确保吊装作业按规程进行,避免事故的发生。

3.3 安全防护设施的监督监理人员应监督施工单位设置必要的安全防护设施,如围护网、护栏、护手带等,保障吊装现场的安全。

施工单位应按规定使用和维护这些设施,确保其有效性。

3.4 安全文明施工的督促监理人员要督促施工单位进行安全文明施工,包括工地秩序、班前安全教育、安全警示标识等。

通过定期巡查和记录,确保施工过程中的安全和文明。

4. 施工后的安全验收和总结4.1 吊装设备的拆除和清理吊装作业完成后,监理人员要对吊装设备进行拆除和清理,确保现场安全整洁。

清理过程中注意防止工具或材料掉落,避免对施工区域和周边环境的影响。

4.2 安全事故记录和分析监理人员要对吊蓝施工中发生的安全事故进行记录和分析,包括事故原因、责任追究等。

铁路客运专线特大桥挂篮施工监理实施细则2

铁路客运专线特大桥挂篮施工监理实施细则2

xx铁路客运专线工程xx特大桥挂篮施工监理实施细则编制:审核:审批:德铁国际/xx联合体xx客专工程标监理站二0一一年一月目录1.总则1.1工程概况1.2编制依据2.工程特点及其技术、质量标准3.监理工作范围及重点3.1监理工作范围3.2监理工作重点4.监理工作流程5.监理工作控制要点、目标及监控手段5.1一般规定5.2模板与支架5.3钢筋5.4混凝土5.5预应力5.6桥梁支座5.7防水层6.监理工作方法及措施7.具体旁站部位和工序xx特大桥DK733+152跨二黄渠连续梁挂篮施工监理实施细则1.总则1.1工程概况新建铁路xx至xx客运专线工程xx特大桥采用挂篮施工工艺连续梁为DK733+152(60+100+60)跨二黄渠连续梁。

线路于DK733+152处垮二黄渠,与铁路交角23度。

60m+100m+60m预应力混凝土连续梁为三向预应力砼连续梁,采用单箱单室、变高度、变截面结构。

连续梁主墩高为3m,主墩墩身为圆端型实心8.6×5.0m,承台尺寸为18.6×14.6×4.0m;边墩墩高分别为6m、5m,墩身为圆端型实心7.8×3.5m,承台尺寸为12.6×10.6×3m。

箱梁形式采用单箱单室直腹板变高梁体,中支点处梁截面中心高7.85m,端支撑及边跨15.75m直线段和跨中10m直线段处截面中心高度为4.85m,梁底下缘按二次抛物线变化,抛物线方程为:y=0.0016225X2。

箱梁顶板宽度12m,底板宽6.7m,中支点处局部加宽7.9m。

顶板厚度除梁端附近外均为40cm,底板厚度40至120cm,按直线线形变化,腹板厚60至80、80至100cm,按折线变化。

全联在端支点、中跨中及中支点处共设5个横隔板,横隔板设有孔洞,供检查人员通过。

箱梁截面其它细部尺寸如下图所示:箱梁端部1/2横截面(单位为毫米)箱梁中部1/2横截面(单位为毫米)边跨端部1/2横截面(单位为毫米)1.2编制依据1.2.1有关铁路建设的法律、法规、文件及技术标准《中华人民共和国铁路法》《铁路建设工程监理规范》(T B10402-2007)《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设【2005】160号)《铁路混凝土工程施工质量验收补充标准》(铁建设【2005】160号)《客运专线铁路桥涵工程施工技术指南》(TZ212-2005)《铁路建设工程质量事故处理规定》(铁建设【2003】48号)1.2.2xx公司下发的《建设管理文件汇编》等文件1.2.3铁一院关于xx铁路客运专线工程的设计文件及施工图纸1.2.4已批准的中交二公局xx铁路客运专线工程指挥部编制的《DK733+152跨二黄渠连续梁施工方案组织设计》1.2.5已批准的xx铁路客运专线监理-4标《监理规划》2.工程特点及其技术、质量标准2.1连续梁采用三角挂篮工艺悬臂浇筑施工,除0#块、边跨现浇段及合龙段外,利用挂篮悬浇的中跨和边跨分别52个块段(不含跨中合龙段2m),块段长度组合为8*2.5m、4*2.75m、12*3m、4*3.25m、16*3.5m、8*4m,56个块段中4#、4#’块最重,其混凝土方量61.394方,重159.625T。

吊蓝施工安全监理细则范文

吊蓝施工安全监理细则范文

吊蓝施工安全监理细则范文1. 引言吊蓝施工是一项高风险的作业,涉及到吊装人员的安全和施工现场的安全,对施工监理提出了更高的要求。

本文旨在制定一套吊蓝施工安全监理细则,以确保吊装作业的安全性和有效性。

2. 施工前的准备工作2.1 吊蓝设计审查在施工前,监理人员应对吊蓝设计进行审查,确保设计合理、稳定性良好,并符合相关标准和规范。

审查内容包括吊蓝的结构、安装方式、材料选用等。

2.2 吊蓝设备的检查和验收监理人员要对吊蓝设备进行定期检查和验收,包括吊装机械、安全绳索、悬臂、钢管等。

确保设备安全、牢固可靠,能够满足吊装需求。

2.3 施工现场安全检查在施工前,监理人员应对施工现场进行全面的安全检查,包括场地的平整度、工地临时围挡的搭建、施工机具和设备的布置等。

发现问题应及时整改,确保施工现场安全可靠。

3. 施工过程中的安全监管3.1 吊装人员培训和证书要求施工单位应对吊装人员进行专业培训,并要求其持有相应的操作证书。

监理人员要核实吊装人员的证件和技能水平,并做好记录和备案。

3.2 吊装作业的安全操作规程制定监理人员要与施工单位共同制定吊装作业的安全操作规程,包括操作步骤、安全注意事项、风险评估等内容。

确保吊装作业按规程进行,避免事故的发生。

3.3 安全防护设施的监督监理人员应监督施工单位设置必要的安全防护设施,如围护网、护栏、护手带等,保障吊装现场的安全。

施工单位应按规定使用和维护这些设施,确保其有效性。

3.4 安全文明施工的督促监理人员要督促施工单位进行安全文明施工,包括工地秩序、班前安全教育、安全警示标识等。

通过定期巡查和记录,确保施工过程中的安全和文明。

4. 施工后的安全验收和总结4.1 吊装设备的拆除和清理吊装作业完成后,监理人员要对吊装设备进行拆除和清理,确保现场安全整洁。

清理过程中注意防止工具或材料掉落,避免对施工区域和周边环境的影响。

4.2 安全事故记录和分析监理人员要对吊蓝施工中发生的安全事故进行记录和分析,包括事故原因、责任追究等。

吊篮施工监理实施细则(新)

吊篮施工监理实施细则(新)

汉都新苑2区第二监理标段吊篮监理实施细则编制人:审批人:陕西华茂建设监理咨询有限公司二0一五年目录一、工程概况二、监理工作依据三、监理工作流程四、高处作业吊篮安装监理控制要点吊篮施工监理细则一、工程概况(1)项目名称:汉都新苑(2)项目位置:西安朱宏路与北三环立交向西800米路北(3)建设单位:西安盛和汉长安城实业有限公司(4)监理单位:陕西华茂建设监理咨询有限公司(5)设计单位:筑博设计股份有限公司(6)施工单位:中国建筑第八工程局有限公司本工程2区总建筑面积53.5万平方米,2区住宅面积33.9万平方米、商业及配套7.5万平方米。

二、监理工作依据2.1 合同1) 监理合同2) 监理委托方与第三方签订的正式合同、协议及附件3)工程洽商记录和会议纪要2.2 合同约定的技术规范、规程和标准《建筑施工安全检查标准》(JGJ59-2011)《施工现场机械设备检查技术规程》(JGJ160-2008)《建筑机械使用安全技术规程》(JGJ33-2012)《高处作业吊篮》(GB19155-2003)《建筑结构荷载规范》(GB50009-2001)《建设工程监理规范》(GB50319-2013);2.3 其他相关依据1)建设工程《监理规划》;2)经监理单位审核,建设单位同意的施工单位编制相应施工方案;3)国家、地方及相关部门颁发的工程建设的法令、法规、政策和规定。

三、 监理工作流程四、高处作业吊篮安装监理控制要点4.1审核施工单位上报的《高处作业吊篮专项安装方案》,检查方案是否经过专家论证,是否安照专家论证的要求进行修改编制,是否符合现场实际要求及相关规范规定,是否违反强制性条文。

4.2审核施工单位上报的高处作业吊篮安装拆卸单位的资质是否符合要求,三类人员证件是否齐全有效,安装拆卸人员是否持证上岗,证件是否有效,是否签订高处作业吊篮租赁合同,是否有安装及维护保养协议。

4.3督促施工单位对高处作业吊篮安装拆卸人员及操作人员进行技术交底工作,检查高处作业吊篮安操作人员,是否经过三级培训,是否持证上岗,证件是否有效。

吊蓝施工安全监理细则范本

吊蓝施工安全监理细则范本

吊蓝施工安全监理细则范本吊蓝施工是一项高空作业活动,涉及到人员的安全。

为了确保吊蓝施工的顺利进行,必须进行安全监理工作。

下面是一份吊蓝施工安全监理细则的范本,供参考。

一、施工前准备1. 根据吊蓝施工范围和内容,制定详细的施工计划,并明确施工过程中可能存在的安全风险,确保施工的安全性。

2. 检查吊蓝设备的完好性和稳定性,对设备进行必要的维护和保养,确保吊蓝设备的正常使用。

3. 确保吊蓝设备的安装和悬挂过程符合相关的安全标准和规范,防止设备在使用过程中发生倾覆、脱落等情况。

4. 指定专人负责吊蓝施工的安全监督工作,确保监督人员具备相应的专业知识和经验。

二、施工场所安全1. 检查施工场所的周边环境,并清除可能存在的障碍物和危险因素,确保施工区域的安全。

2. 制定并实施必要的安全警示标识和隔离措施,确保施工现场的安全性,避免非施工人员进入工作区域。

3. 对施工现场进行定期巡视,确保施工过程中没有出现安全隐患,及时处理和消除可能存在的安全风险。

三、施工人员安全1. 施工人员必须经过相关的安全培训,并持有合格的上岗证件,确保具备进行吊蓝施工活动的资质。

2. 施工人员必须穿戴符合安全标准的个人防护用具,包括安全帽、安全鞋、安全带等,确保自身的安全。

3. 施工人员必须严格执行吊蓝施工操作规程,遵守安全操作规定,禁止擅自调整和更改设备参数。

四、吊蓝设备安全1. 定期检查和测试吊蓝设备的安全性能,包括吊篮的承重能力、吊篮的稳定性等,确保吊蓝设备的正确使用。

2. 检查吊蓝设备的各个部件,包括钢丝绳、滑轮、连接件等,并及时更换和修理损坏的部件,确保吊蓝设备的完好性。

3. 吊蓝设备的使用人员必须熟悉设备的使用说明和安全维护知识,正确操作和维护设备,确保设备的安全性和有效性。

五、施工过程安全1. 在吊蓝施工过程中,禁止施工人员在吊篮上进行各种无关的活动,确保施工人员的安全。

2. 在吊蓝施工过程中,必须严格执行设备操作规程,确保设备操作的安全性和正确性,禁止超载操作和突然起停等危险操作。

吊篮施工监理实施细则新完整版doc(二)

吊篮施工监理实施细则新完整版doc(二)

吊篮施工监理实施细则新完整版doc(二)引言概述:本文档为吊篮施工监理实施细则的新完整版,旨在规范吊篮施工监理工作,确保施工安全与质量。

本文档共分为五个大点,分别为:吊篮安全管理、施工程序与配合、质量监控、行业规范与标准、监理人员要求。

每个大点将详细阐述相关内容,以确保吊篮施工监理的有效实施。

正文:一、吊篮安全管理:1.明确吊篮安全管理的主要目标和原则2.制定吊篮安全管理制度,包括安全操作规程和应急预案3.了解并遵守相关法律法规,如《施工工地安全生产管理条例》4.确保吊篮的结构和材料符合安全标准,定期检查维护设备5.为吊篮操作人员提供培训和安全防护用具,提高操作人员的安全意识二、施工程序与配合:1.确定吊篮施工的具体程序和流程,并进行合理规划2.与相关部门和施工单位进行沟通和协调,确保施工进度和质量3.合理安排施工时间和工作班次,避免工期冲突和施工事故4.配合相关检测和验收工作,确保吊篮施工符合设计要求5.加强吊篮施工过程的监控和记录,及时发现并解决问题三、质量监控:1.建立质量管理体系,包括质量控制和评估程序2.监督吊篮安装和使用过程中的质量问题,及时整改3.提供相关质量监测设备和工具,确保吊篮施工质量可控4.加强吊篮施工现场的质量检查和验收工作,确保吊篮符合规范5.制定质量监控报告,定期进行评估和改进工作四、行业规范与标准:1.了解相关吊篮施工行业规范和标准,如GB/T 24494-20102.制定吊篮施工监理的操作规程,并进行培训和宣传3.推广先进的施工技术和设备,提高吊篮施工质量和效率4.强化行业自律,建立吊篮施工的信用评价制度5.加强与相关行业协会和研究机构的合作,促进行业创新和发展五、监理人员要求:1.明确吊篮施工监理人员的职责和权限2.具备相关的专业知识和技能,持有相关的监理证书3.定期参加培训和学习,更新专业知识和技术4.具备较强的沟通和协调能力,能有效处理施工现场问题5.遵守监理工作的相关规章制度,保持良好的职业操守和道德风范总结:本文档对吊篮施工监理的实施细则进行了详细阐述,包括吊篮安全管理、施工程序与配合、质量监控、行业规范与标准、监理人员要求等五个大点。

吊蓝施工安全监理细则

吊蓝施工安全监理细则

吊蓝施工安全监理细则
是指在吊蓝施工过程中,为了确保施工过程安全、保障人员生命财产安全而制定的具体规定和监管措施。

下面是吊蓝施工安全监理细则的一些常见条款:
1. 吊蓝施工前,需计划并编制详细的施工方案,包括吊蓝的设备选用、搭建、使用和拆除等各环节的工艺控制和安全措施。

2. 使用吊蓝之前,必须进行严格的安全检查,确保吊蓝及相关设备的完好无损,且符合设计和施工要求。

3. 在吊蓝施工过程中,必须有专业的吊蓝操作人员进行操作,并按照吊蓝设备的使用说明进行操作。

吊蓝操作人员必须经过专门的培训和考核合格。

4. 在吊蓝施工现场,必须设置明显的警示标志,警示其他人员注意吊蓝施工,并限制未经许可的人员靠近施工区域。

5. 在吊蓝施工现场,必须配备足够的安全防护设施,包括安全帽、安全绳、安全网等,并要求所有人员佩戴相关的安全装备。

6. 吊蓝施工过程中,必须严格按照规定的工作负荷限制和吊蓝使用范围进行施工,禁止超载、超限使用吊蓝。

7. 吊蓝施工现场必须保持清洁整齐,防止杂物堆放和乱丢乱扔,以免影响施工安全。

8. 吊蓝施工过程中,必须定期检查设备的稳固性和可靠性,并及时消除安全隐患。

9. 吊蓝施工过程中,必须严格按照相关的安全操作规程进行操作,禁止私自更改施工方案和操作程序。

10. 吊蓝施工结束后,必须及时拆除吊蓝设备并清理施工现场,消除安全隐患。

以上是吊蓝施工安全监理细则的一些常见内容,具体的细则还需要根据吊蓝施工的实际情况和相关法规进行制定和执行。

吊篮监理实施细则.docx

吊篮监理实施细则.docx

吊篮监理实施细则.docx 1:项目管理计划书1. 项目概述1.1 项目背景1.2 项目目标1.3 项目范围1.3.1 项目阶段划分1.3.2 项目交付物2. 项目组织2.1 项目团队组成2.2 角色与职责2.2.1 项目经理2.2.2 项目成员3. 项目沟通与协作3.1 沟通渠道3.2 会议安排3.3 信息共享4. 项目计划4.1 项目里程碑4.2 项目进度计划4.3 项目资源计划4.4 项目风险与变更管理计划5. 项目质量管理5.1 质量目标与指标5.2 质量管理计划5.3 质量控制活动5.4 质量保证活动6. 项目风险管理6.1 风险识别6.2 风险评估与优先级排序6.3 风险应对策略6.4 风险追踪与监控7. 项目变更管理7.1 变更识别与评估7.2 变更控制与审核7.3 变更实施与验证8. 项目资金管理8.1 预算规划与分配8.2 资金控制与监督9. 项目文档管理9.1 文件命名与编号规范9.2 文件存储与备份9.3 文件版本控制10. 项目关闭与验收10.1 项目交付物验收标准10.2 项目结案与总结报告注释:1. 项目背景:指项目的起因及项目实施的背景情况。

2. 项目目标:指项目实施的目的和预期达到的结果。

3. 项目范围:指项目包含的内容和要求,包括项目的阶段划分和交付物。

4. 项目团队组成:指项目成员的角色和组织结构。

5. 沟通渠道:指项目成员之间的沟通方式和工具。

6. 项目里程碑:指项目重要事件或阶段的计划和安排。

7. 资源计划:指项目所需的人力、物力和财力资源的计划和安排。

8. 质量目标与指标:指项目的质量要求和衡量标准。

9. 风险识别:指识别项目可能遇到的风险和问题。

10. 变更管理:指项目执行过程中的变更控制和审核。

11. 文件存储与备份:指项目文件的存储位置和备份策略。

12. 文件版本控制:指项目文件的版本管理和控制方式。

13. 项目交付物验收标准:指项目交付物的验收标准和验收流程。

吊蓝施工安全监理细则模版(二篇)

吊蓝施工安全监理细则模版(二篇)

吊蓝施工安全监理细则模版第一章总则第一条为了加强对吊篮施工安全的监督管理,确保吊篮施工的安全性和合规性,制定本细则。

第二条本细则适用于吊篮施工的安全监理工作。

第三条吊篮施工监理应遵守相关法律法规的规定,执行国家、地区和行业的安全标准。

第四条各参与吊篮施工监理的单位和人员,应具备相应的资质和证书。

第五条吊篮施工监理应进行全程监督,确保施工作业的安全可控。

第六条吊篮施工监理应及时发现和处置存在的安全隐患,防止事故的发生,确保施工安全。

第七条吊篮施工监理应与其他相关单位和人员进行协调合作,共同保障施工安全。

第二章监理责任与要求第八条吊篮施工监理人员应熟悉本细则、各项监理规定以及吊篮施工的相关技术规范和标准。

第九条吊篮施工监理人员应具备较强的技术能力和良好的职业道德,保持独立、公正、客观的态度。

第十条吊篮施工监理人员应按照施工单位的要求,参与吊篮的安装、调试和验收工作。

第十一条吊篮施工监理人员应定期检查、维护吊篮的设备和安全装置,确保其正常运行。

第十二条吊篮施工监理人员应加强对施工人员的安全教育培训,提高其安全意识和技能水平。

第十三条吊篮施工监理人员应制定相应的监理计划和监理报告,并及时向施工单位汇报工作情况。

第十四条吊篮施工监理人员应及时整理、归档相关的监理资料和记录,做好后期的备查工作。

第三章监理程序与要求第十五条吊篮施工监理应按照以下程序进行:(一)施工前的准备工作。

包括与施工单位进行沟通、签订监理合同、编制监理计划等。

(二)施工中的监理工作。

包括参与吊篮的安装、调试和验收,进行现场巡查、记录隐患情况等。

(三)施工后的总结工作。

包括编制监理报告、整理监理资料、汇报施工单位等。

第十六条吊篮施工监理应按照以下要求进行:(一)严格按照施工单位的要求执行监理工作。

(二)加强对吊篮和相关设备的监督管理,确保其安全性和可靠性。

(三)及时发现和处理存在的安全隐患,防止事故发生。

(四)加强对施工作业的监督,确保施工的质量和进度。

挂篮施工监理实施细则

挂篮施工监理实施细则

芜申线(高溧段)航道整治工程桥梁(WSNJ-QLJL1标段)监理实施细则(挂篮浇筑预应力连续梁)监理单位:南京交通建设项目管理有限责任公司专业监理工程师:总监理工程师:日期:二O 一四年十二月目录第一部分编制依据 ................................. 错误!未定义书签。

第二部分工程概况 ................................. 错误!未定义书签。

第三部分监理工作流程 ..............................................5第四部分监理工作控制目标及要点 ....................................61、监理工作控制目标 (6)2、监理控制要点 (6)6 ........................................... 、临时锁定施工2.1.2.2、支座安装 (6)2.3、0#块施工 (7)2.4、挂篮设计与试验 ........................ 错误!未定义书签。

2.5、1#~9#块悬浇段施工 ..................... 错误!未定义书签。

2.6、边跨现浇段施工 (23)2.7、箱梁体系转换及合拢 (23)2.8、施工监控 (26)2.9、施工安全控制 (26)第五部分监理工作方法及措施 .......................................291、监理方法 (29)1.1、质量监理 (29)1.2、进度监理 (30)1.3、安全监理 (32)2、监理措施 (36)2.1、组织措施 (37)2.2、技术措施 (38)2.3、经济措施 (39)2.4、合同措施 (39)第一部分编制依据1、施工图设计2、《监理规划》3、《施工组织设计》4、《公路桥涵施工技术规范》JTG/TF50-20115、《钢筋焊接及验收规程》JGJ 18-20126、《施工现场临时用电安全技术规范》JGJ 46-2005JGJ 162-2008《建筑施工模板安全技术规范》、 7.8、《混凝土强度检验检验评定标准》GBJ 1079、《后张预应力施工规程》(DGJ 08-235-2012)10、《预应力筋用锚具、夹具和连接器应用技术规程》(JGJ 85-2010)11、《混凝土泵送施工技术规程》(JGJ/T 10-2011)12、经专家论证的专项施工方案第二部分工程概况一、工程概况1、固城桥:位于高淳县固城镇西南,汽车荷载等级:公路-II级,桥梁全长529.2m,跨径布置为(7*20m)钢筋砼现浇箱梁+(28.5+84+28.5m)中承式混凝土拱桥+(12*20m)现浇钢筋砼箱梁,宽度12m,主墩承台厚2.0m,钻孔灌注桩基础,过渡墩采用柱式墩。

吊蓝施工安全监理细则(2篇)

吊蓝施工安全监理细则(2篇)

吊蓝施工安全监理细则一、工程概况:本工程项目。

;施工难度大、环境复杂、协调量大、工期紧张、安全保证难度大。

1、工程名称:。

2、工程地点:。

3、建设单位:。

4、二、监理细则编制依据:1、安全生产法律、法规;2、安全监理规程、3、高处作业吊蓝安全规程三、高处作业吊蓝监理的内容和控制要点吊蓝主要用于高层建筑施工的装修作业,用型钢预制成吊篮架子,通过钢丝绳子悬挂在建筑物顶部的悬挑梁(架)上,吊篮可随作业要求进行长降,其动力有手动与电动葫芦两种。

吊篮脚手架简易实用,大多根据工程特点自行设计。

1、安全监理员督促总承包商必须按承包商案实施,并注意审查及督促如下事项是否得到满足,并按规定执行:(1)使用吊篮施工前施工单位应结合工程情况编制确保安全的吊蓝施工方案:I、吊篮脚手架的设计制作要符合《高处作业吊篮》并经企业技术负责人审核批准。

II、当使用厂家生产的产品时,应有产品合格证书及安装、使用、维护说明等有关资料。

(2)、施工单位应对吊篮脚手架的进行详细的安全设计计算:A、吊篮及挑梁应进行强度、刚度和稳定性验算,抗倾覆系数比值≥2。

B、吊篮平台及挑梁结构按概率极限状态法计算,其分项系数:永久荷载γG 取1.2,可变荷载γQ到1.4,荷载变化系数γ2(升降工况)取2。

C、提升机构按容许应力法计算,其安全系数;钢丝绳子K____10,手板葫芦≥2(按材料屈服强度值)。

3)、承包单位的施工方案中必须对阳台及建筑物转角处等特殊部位的挑梁、吊篮设置予以详细说明,并绘制施工详图。

2、制作组装(1)、悬挑梁挑出长度应使吊篮钢丝绳垂直地面,并在挑梁两端分别纵向水平杆将挑梁连接成整体。

挑梁必须与建筑结构连接牢靠;当采用压重时,应确认配重的质量,并有固定措施,防止配重产生位移。

(2)、吊篮平台可采用焊接或螺栓连接,不允许使用钢管扣件连接方法组成。

吊篮平台组装后,应经2倍的均布额定荷载试压(不少于4h)确认,并标明允许载重量。

(3)、吊篮提升机应符合JG/T5033-93《高处作业吊篮用提升机》的规定。

吊篮作业监理实施细则

吊篮作业监理实施细则

吊篮作业监理实施细则(总14页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.MarchXXXXX工程吊篮工程安全监理实施细则编制人:批准人:批准时间:XXXX工程项目监理部目录一、工程概况二、编制依据三、相关的强制性标准(引用JGJ59-2011)四、安全生产管理的监理人员职责五、安全生产管理的监理工作六、危险性较大分部分项工程安全生产监督管理七、安全生产监督管理监理组织结构及人员分配八、安全生产监督管理监理检查方法及频率九、安全生产监督管理监理工作措施十、吊篮安全操作规程一、工程概况二、工程名称:XXXXX工地地址:XXXX建筑面积:总建筑面积120687平方米建设单位:XXXX设计单位:XXXX监理单位:XXXX施工单位:XXXX吊篮安装单位:申锡机械工程容:吊篮安装、拆卸,预计使用70台吊篮,型号为ZLP630,限制使用荷载为630kg,篮筐外型尺寸为3090mm*720mm*1300mm,单元长度为1m、、2m、3m四种规格,根据现场需要进行拼装,最大长度为6m,最小长度为1m。

二、编制依据1、《建设工程监理规》(GB/T50319—2013)2、《高处作业吊篮》(GB 19155—2003)3、《建筑施工高处作业安全技术规》(JGJ80—2016)4、《建设施工工具式脚手架安全技术规》(JGJ202—2010)5、《安全带国家标准》(GB6095—2009)6、《建筑施工安全检查标准》(JGJ59—2011)7、《施工现场临时用电规》(JGJ—2005)8、《建筑机械使用安全技术规程》(JGJ33—2012)三、相关的强制性标准(引用JGJ59-2011)施工单位必须安排要求编制方案,按审核程序逐级报审,应经专家论证后的方案容具有操作性、指导性,吊篮作业中必须按方案施工。

1、吊篮组装:(1)挑梁锚固或配重抗倾覆装置组装必须符合要求;(2)吊篮组装必须符合设计要求;(3)电动(手板)葫芦必须使用合格产品;(4)吊篮使用必须经荷载试验。

挂篮工程监理细则

挂篮工程监理细则

郑徐客专铁路工程挂篮工程监理实施细则编制:审批:河南长城铁路工程建设咨询有限公司郑徐客专ZXZD01标监理站二〇一四年五月目录一、前言 (1)二、铁路桥梁连续梁挂篮施工技术概述 (1)1.桥梁工程的挂篮技术构成 (1)2.桥梁工程的挂篮技术特点 (2)三、挂篮工程监理控制要点 (3)1.挂篮进场检查 (3)2.挂篮强度刚度试验检查 (4)3.挂篮安装检查 (4)4.挂篮堆载预压试验 (6)5.挂篮施工过程(预压、砼施工)检查 (7)6.挂篮走行过程检查 (8)四、施工安全监理控制要点 (9)五、附表 (11)一、前言随着我国铁路建设步伐的加快,铁路桥梁的数量也不断的增多,铁路桥梁连续梁的挂篮施工是铁路工程项目的一个重点施工工程,关乎铁路工程竣工后的运行质量,因此,必须要重视连续梁挂篮的施工要点。

二、铁路桥梁连续梁挂篮施工技术的概述1、桥梁工程挂篮施工技术构成桥梁挂篮施工技术的表现形式多种多样,对桥梁的施工起到积极的促进作用,对保证桥梁的质量,推进施工的进行具有现实的意义。

总体来说,桥梁挂篮施工技术主要由以下几个方面构成:主桁架、走行系统、内外模版系统、悬吊系统以及张拉操作平台。

主桁架是由两片槽钢焊接而成,在对桥梁的结构进行分析后,确定槽钢的截面,然后利用高强的螺栓进行各个杆件的连接。

对于走行系统而言,主要包括钢枕、滑道及上滑板,分别是由一块钢板、两块钢板和厚钢板组成,竖向的钢筋将滑道固定在桥面上进而实现滑行前移。

顶模是由刚模版组合而成,而为了适应梁高的变化,部分木模共同构成了内侧的模板。

同时侧模和底模共同构成了外模板,侧模是由外吊梁悬挂,为型钢和钢板组焊的整体钢模板;底模由底纵梁、底横梁及模板组成,通过底横梁的前后吊带悬挂在挂篮主桁的前吊点、已现浇段和外吊梁上,随主桁一起前移;底纵梁由型钢组焊成桁架,底纵梁由工字钢组焊成格构式梁。

悬吊系统主要是负责模板的悬挂工作,并对模板的标高进行适当的调整,一般包括螺旋千斤顶和小横梁一级吊带和精轧螺纹钢。

挂篮施工安全监理实施细则之欧阳班创编

挂篮施工安全监理实施细则之欧阳班创编

宁波市轨道交通工程建设项目承包单位:中国铁建大桥工程局集团有限公司合同号:JS2-2-JL-15001监理单位:宁波市斯正项目管理咨询有限公司编号:J2212/B005/ 0002/1703监理规划/实施细则报审表B-005告同步申报。

2、本表与审核单同时使用。

3、本表由监理单位呈报两份,批准后建设单位、监理单位各留一份。

宁波市轨道交通工程建设项目宁波市轨道交通2号线二期土建工程TJJL2212标段监理实施细则(挂篮施工)内容提要:工程概况编制依据监理工作控制目标及控制要点监理工作方法及措施监理单位(章):专业监理工程师:总监理工程师:日期:目录一、工程概况01.工程简介02.挂篮施工区域环境0二、编制依据0三、挂篮施工技术概述11.挂篮施工技术构成12.挂篮施工技术特点2四、挂篮施工监理控制要点21.挂篮进场检查22.挂篮刚度强度试验检查:33.挂蓝安装检查:34.挂篮堆载预压试验:45.挂篮施工过程(预压、砼施工)检查:56.挂篮走行过程检查5五、施工安全监理控制要点6一、工程概况1.工程简介宁波市轨道交通2号线二期工程高架段位于镇海区,线路自2号线一期工程终点站后向东南沿宁镇公路路中继续敷设,于金丰路口西侧设高架站临江站。

出临江站后沿宁镇公路向东北继续沿路中高架敷设,于大运路和俞范东路之间由高架转入地下,高架与地下以U型槽连接。

高架段(含U型槽及明挖暗埋段)设计起始里程K28+655.059,设计终点里程(明挖暗埋段终点里程)K32+149.871(起止点里程均以上行线为代表),全长约3494.8米。

2.挂篮施工区域环境挂篮施工主要位于清水铺站-五里牌站区间起点:K28+655.059、终点:K30+527.339、该区间全长:1872.28m,现浇简支梁、连续梁、连续刚构呈东西走向。

其中挂篮施工部位为跨绕城高速段,也即A32-A33墩柱。

周边主要环境为沿宁镇公路路中向东前行,绕城高速以西段,线路两侧有零星的厂房;绕城高速以东段,有蛟川街道,线路两侧有密集的居民局宅区、厂房,下穿500kv高压线、铁环北路线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

芜申线(高溧段)航道整治工程桥梁(WSNJ-QLJL1标段)监理实施细则(挂篮浇筑预应力连续梁)监理单位:南京交通建设项目管理有限责任公司专业监理工程师:总监理工程师:日期:二O 一四年十二月目录第一部分编制依据.................................. 错误!未定义书签。

第二部分工程概况.................................. 错误!未定义书签。

第三部分监理工作流程 (5)第四部分监理工作控制目标及要点 (6)1、监理工作控制目标 (6)2、监理控制要点 (6)2.1、临时锁定施工 (6)2.2、支座安装 (6)2.3、0#块施工 (7)2.4、挂篮设计与试验......................... 错误!未定义书签。

2.5、1#~9#块悬浇段施工...................... 错误!未定义书签。

2.6、边跨现浇段施工 (23)2.7、箱梁体系转换及合拢 (23)2.8、施工监控 (26)2.9、施工安全控制 (26)第五部分监理工作方法及措施 (29)1、监理方法 (29)1.1、质量监理 (29)1.2、进度监理 (30)1.3、安全监理 (32)2、监理措施 (36)2.1、组织措施 (37)2.2、技术措施 (38)2.3、经济措施 (39)2.4、合同措施 (39)第一部分编制依据1、施工图设计2、《监理规划》3、《施工组织设计》4、《公路桥涵施工技术规范》JTG/TF50-20115、《钢筋焊接及验收规程》JGJ 18-20126、《施工现场临时用电安全技术规范》JGJ 46-20057、《建筑施工模板安全技术规范》JGJ 162-20088、《混凝土强度检验检验评定标准》GBJ 1079、《后张预应力施工规程》(DGJ 08-235-2012)10、《预应力筋用锚具、夹具和连接器应用技术规程》(JGJ 85-2010)11、《混凝土泵送施工技术规程》(JGJ/T 10-2011)12、经专家论证的专项施工方案第二部分工程概况一、工程概况1、固城桥:位于高淳县固城镇西南,汽车荷载等级:公路-II级,桥梁全长529.2m,跨径布置为(7*20m)钢筋砼现浇箱梁+(28.5+84+28.5m)中承式混凝土拱桥+(12*20m)现浇钢筋砼箱梁,宽度12m,主墩承台厚2.0m,钻孔灌注桩基础,过渡墩采用柱式墩。

2、东坝桥:位于东坝镇,汽车荷载等级:公路-II级,跨径布置为(7*25)m组合箱梁+(48+80+48)变高度预应力砼连续箱梁+(5*25)组合箱梁,桥梁全长482.4m,桥梁宽度14m。

引桥采用25m跨部分预应力组合箱梁。

主桥桥墩采用薄壁式墩,钻孔灌注桩基础。

3、红卫桥:位于东坝镇中心,汽车荷载等级:公路-II级,桥梁全长182.48m,跨径布置为48+80+48变高度预应力砼连续梁,宽度12m,主桥采用薄壁式墩,钻孔灌注桩基础。

4、团结桥:位于高淳县定埠镇,荷载标准:专用人行桥梁,桥梁全长131.746m,跨径布置为(1*80m)下承式钢管混凝土系杆拱,宽度5.2m,主桥为矩形柱式墩,钻孔灌注桩基础。

5、新襟湖桥:公路桥, 汽车荷载等级:公路-Ⅰ级,连续梁,宽度18m。

本工程开工的为东坝桥、红卫桥主桥48+80+48m变高度预应力砼连续箱梁。

二、主桥特点主梁采用挂篮悬臂浇筑法施工,工艺复杂,施工难度较大;施工过程中温度变化、施工临时荷载、砼收缩徐变、容重等计算参数和实测值的不一致以及预应力束张拉误差等因素往往对主梁线形和内力的影响较大,因此施工控制难度较大。

三、施工方法及步骤1)完成主桥桩基、承台及墩身结构施工,墩顶安装支座;2)搭设主墩0#块临时支撑柱和托架,立模浇筑墩顶0#块,张拉预应力;3)完成临时支撑柱与0#块的临时锚固;建立0#块箱梁的纵向、横向及竖向预应力体系;4)在墩顶梁段上安装挂篮、立模;5)沿主墩中心线对称平衡悬臂逐段浇筑节段混凝土;依次张拉锚固各段中的预应力钢束;6)移动挂蓝至下一个节段,重复上述过程,依次两侧对称悬浇2#~9#节段;7)同时进行边跨现浇段支架基础处理,搭设边孔现浇段支架及模板,浇筑边孔混凝土;8)拆除主桥悬臂施工挂篮,安装边跨合拢段支架及模板;9)浇筑边跨合拢段混凝土,张拉边跨预应力,边跨合拢;10)拆除边跨支架;11)解除中墩临时固结措施,箱梁落架;12)在主跨跨中两悬臂端调整安装挂篮吊架;锁定合拢连接构造;13)立模浇筑主跨跨中合拢段混凝土,对称张拉跨中钢束;14)拆除挂篮吊架,主跨合拢。

15)完成桥面铺装,防撞墙、伸缩缝等桥面附属设施施工。

四、设计要点红卫桥采用48+80+48m变高度预应力混凝土连续箱梁,单箱单室截面组成,箱梁底宽6.0m,两侧悬臂3.0m,全宽12.0m。

箱梁横桥向底板保持水平,顶面设1.5%双向横坡,由调整箱梁顶板高度形成。

中支点处箱梁中心高度4.6m,跨中箱梁中心梁高2.3m,梁高以半立方抛物线变化。

顶板厚0.28m,悬臂板端部厚0.16m,根部厚0.65m;腹板厚0.45~0.65m,底板厚0.26~0.6m。

横隔板分别设在中支点、边支点和中跨跨中处,厚度分别为2.4m、1.2m 和0.3m,均设置了人孔以便施工。

连续箱梁0#块节段长度10m,在支架上浇筑施工。

两侧各有9个节段,节段长度依次为4*3.5m和5*4m。

1#~9#梁段采用挂篮悬臂浇筑施工,悬臂浇筑梁段最大节段重量为109t,桥梁共有3个合拢段,即两个边跨合拢段和一个中跨合拢段,合拢段长度均为2.0m,在吊篮上浇筑施工。

边跨现浇段长6.92m,在支架上浇筑施工。

箱梁为两向预应力结构,分别为纵向预应力束和竖向预应力束钢筋。

钢绞线束采用每束9~17股Φs15.2mm,竖向预应力筋采用JLΦ32的精轧螺纹钢筋。

东坝桥采用48+80+48m变高度预应力混凝土连续箱梁,单箱单室截面组成,箱梁底宽6.75m,两侧悬臂3.625m,全宽14.0m。

箱梁横桥向底板保持水平,顶面设2%双向横坡,由箱梁顶板坡度形成。

中支点处箱梁中心高度4.6m,跨中箱梁中心梁高2.3m,梁高以半立方抛物线变化。

顶板厚0.28m,悬臂板端部厚0.18m,根部厚0.65m;腹板厚0.45~0.65m,底板厚0.27~0.61m。

横隔板分别设在中支点、边支点和中跨跨中处,厚度分别为2.4m、1.2m 和0.3m,均设置了人孔以便施工。

连续箱梁0#块节段长度10m,在支架上浇筑施工。

两侧各有9个节段,节段长度依次为4*3.5m和5*4m。

1#~9#梁段采用挂篮悬臂浇筑施工,悬臂浇筑梁段最大节段重量为119.1t,桥梁共有3个合拢段,即两个边跨合拢段和一个中跨合拢段,合拢段长度均为2.0m,在吊篮上浇筑施工。

边跨现浇段长6.92m,在支架上浇筑施工。

箱梁为三向预应力结构,分别为纵向预应力、竖向预应力和横向预应力钢筋。

钢绞线束采用每束12~15股Φs15.2mm,竖向预应力筋采用JLΦ32的精轧螺纹钢筋。

第三部分监理工作流程悬臂浇筑预应力混凝土连续梁监理工作流程图第四部分监理工作控制目标及要点1、监理工作控制目标严格控制强制性条文的执行,确保检验批、分项工程、分部(子分部)工程质量验收合格,并符合合同规定,其工程质量目标如下:1、主控项目和一般项目的质量经抽样检验合格。

2、分项工程所含的检验批均符合合格质量的规定。

3、分部(子分部)工程所含分项工程的质量均验收合格。

4、质量控制资料完整。

5、确保工程质量验收符合合同规定。

2监理控制要点2.1临时锁定施工在梁体悬臂浇筑施工过程中,为保证整个施工期间的稳定,在墩梁或者墩旁联结部设置临时锁定结构,此结构作为挂篮悬浇过程中承担箱梁自重、挂篮自重、风荷载及施工荷载等以及由各种荷载产生的不平衡弯矩的支点。

根据设计要求,在中跨合拢段施工前必须将所有临时锁定解除,以恢复设计计算图式。

临时锁定的结构形式、布置及施工要求应按施工方案执行。

方案如下:红卫桥1#墩临时锁定柱采用Φ600mm钢管混凝土立柱,在0#块前后设两排钢管混凝土支柱,每排4根,共8排。

在浇筑承台时埋设开2mm6个孔钢板,穿6束钢绞线,每束一根,桩顶设2cm厚盖板,盖板与管桩加劲板连接,盖板上横桥向放置与梁底等宽的通常2I45a工字钢,为了保证工字钢顶与梁底平面一致,需在工字钢顶设置锲块,顶焊接钢板顺接底模。

2#墩与东坝桥8#墩、9#墩均采用墩梁固结形式,在墩中心线前后各1m横向通长均匀布置36根精轧螺纹钢,螺纹钢强度采用PSB930,每根长度3m,锚入墩柱混凝土1.5m,锚入0#块1.08m,平面布置上横向间距0.30m,排距16cm,呈梅花形布置。

临时锁定的施工与墩身同步实施,各道工序的操作方法和要求与立柱施工相同。

在中跨合拢段施工前必须将所有临时锁定解除。

2.2支座安装1)支座安装红卫桥与东坝桥支座均采用GPZ-(Ⅱ)盆式橡胶支座,支座底盆与预埋钢板间采用支座锚栓连接。

支座上盆与箱梁预埋钢板同样采用锚栓链接。

安装时需注意:①安装前相对各滑移面用丙酮或乙醇清洁,其它部件也应清洗干净。

②支座除标高符合设计要求外,保证平面两个方向的水平十分重要,支座四脚高差不得大于2mm。

③注意支座顺桥向与横向的安放位置,支座上下各件横向必须对中,或由于安装时温度与设计温度不同,纵向支座上下各件错开的距离必须与计算值相等。

④支座中心线与主桥中心线应重合或平行。

⑤纵向活动支座安装时,上下导向档块必须保持平行,交叉角不得大于5度2)临时支撑设置要求永久支座在施工过程中不受力,荷载全部由临时支撑结构承担。

临时支撑设置应符合施工方案及设计要求。

2.3 0#块施工0#号块结构复杂,预埋件、钢筋、各向预应力钢束及其孔道、锚具密集交错,梁面有纵横坡,端面与待浇段密切相连,0#块施工时必须注意。

2.3.1 0#块支架0#块脚手架采用墩柱和临时支墩进行搭设,支架搭设按编制《专项方案》进行,该方案已经过专家论证。

方案如下:(1)0#块支架采用以主墩和钢管混凝土临时支墩作为上部梁体支撑结构。

(2)由于红卫桥1#、2#墩承台宽10.8m和6.7m,箱梁0#段纵(横)向均超出承台范围,地基易发生整体或局部沉降,因此本工程支架搭设前根据场地地质条件先对地基进行处理,确保地基具有良好的承载力。

2.3.2 模板安装施工模板施工顺序:在已完成的支架上搭设方木→铺设底模→修正临时锁定柱顶部,并铺设隔离层→放样→安装外模→扎钢筋布置预应力束道→安装内模。

在布置底模时一定要注意模板的拆除,特别在端部,一定要做好模板的拼接工作。

模板的配置加工和安装的其它要求按《公路桥涵施工技术规范》(JTJ/TF50-2011)中规定执行。
