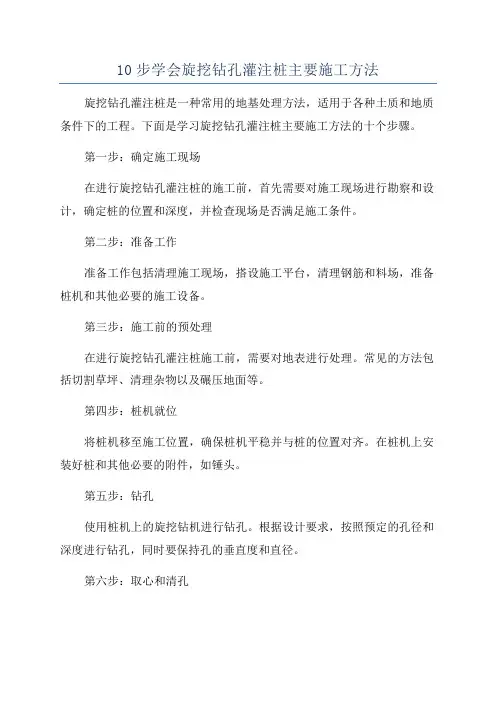

10步学会旋挖钻孔灌注桩主要施工方法
10步学会旋挖钻孔灌注桩主要施工方法
10步学会旋挖钻孔灌注桩主要施工方法旋挖钻孔灌注桩是一种常用的地基处理方法,适用于各种土质和地质条件下的工程。
下面是学习旋挖钻孔灌注桩主要施工方法的十个步骤。
第一步:确定施工现场在进行旋挖钻孔灌注桩的施工前,首先需要对施工现场进行勘察和设计,确定桩的位置和深度,并检查现场是否满足施工条件。
第二步:准备工作准备工作包括清理施工现场,搭设施工平台,清理钢筋和料场,准备桩机和其他必要的施工设备。
第三步:施工前的预处理在进行旋挖钻孔灌注桩施工前,需要对地表进行处理。
常见的方法包括切割草坪、清理杂物以及碾压地面等。
第四步:桩机就位将桩机移至施工位置,确保桩机平稳并与桩的位置对齐。
在桩机上安装好桩和其他必要的附件,如锤头。
第五步:钻孔使用桩机上的旋挖钻机进行钻孔。
根据设计要求,按照预定的孔径和深度进行钻孔,同时要保持孔的垂直度和直径。
第六步:取心和清孔取心是指在钻孔过程中,定期从孔内取出样品进行检查,以了解土壤的性质和稳定性。
清孔是将钻孔中的杂物如泥浆、碎石等清理出来。
第七步:灌注桩混凝土钻孔完成后,进行灌注桩混凝土的施工。
选择合适的混凝土搅拌设备,将桩孔内灌注混凝土,保证充实度和质量。
第八步:钢筋安装在混凝土施工过程中,根据设计要求,在桩孔内安装钢筋,以增强灌注桩的受力性能。
第九步:灌注刷梁灌注混凝土后,进行灌注刷梁的施工。
灌注刷梁是使灌注桩的顶部与地表平齐,并承受后续结构的施工荷载。
第十步:维修与验收对施工过程中出现的问题进行修复和整改,确保施工质量符合设计要求。
最后进行验收,确保灌注桩符合相关标准和规范。
总结:。
干作业旋挖钻孔灌注桩施工技术
干作业旋挖钻孔灌注桩施工技术是一种广泛应用于建筑基础工程的高效、环保型施工方法,特别适用于砂土、粘性土、粉土、卵石层等多种地质条件。
其主要施工步骤如下:1. 场地准备:- 清理施工场地,确保地表平整无杂物,根据设计要求布置测量控制网,确定桩位。
2. 设备就位与定位:- 将旋挖钻机准确就位到设计桩位上,通过全站仪或经纬仪进行精确对中和调平,确保钻孔位置准确无误。
3. 钻进施工:- 开启旋挖钻机,利用钻杆及钻头开始钻孔作业。
钻孔过程中无需泥浆护壁,依靠钻头切削和螺旋叶片搅拌土壤实现干作业。
- 根据地质情况调整钻进速度和扭矩,遇到硬质岩层时可更换适应的地层钻头。
4. 清孔处理:- 钻至设计深度后停止钻进,取出孔内渣土,采用空气吸尘法或反循环清孔工艺清除孔底沉渣,保证孔底干净无杂物,孔壁稳定。
5. 钢筋笼制作与下放:- 按照设计图纸在地面预制钢筋笼,包括主筋、箍筋、加劲筋等,并进行质量检查。
- 利用吊车将钢筋笼平稳放入已清理完毕的桩孔内,确保其垂直度符合设计要求。
6. 混凝土灌注:- 安装导管并固定在钢筋笼上方,泵送混凝土至孔底,形成扩大的桩端头,然后逐渐提升导管进行浇筑。
- 确保混凝土连续灌注,避免断桩现象发生,同时要适时进行振捣,提高混凝土密实度。
7. 超灌高度控制与桩顶标高修整:- 控制混凝土灌注量高于设计桩顶标高一定高度(通常为0.5-1米),以确保混凝土自然下沉后达到设计标高。
- 待混凝土初凝后,凿除超出部分,使桩顶面与设计标高一致。
8. 养护与检测:- 混凝土灌注完成后,按照规范要求进行养护,保持湿润状态,增强混凝土强度。
- 待混凝土达到足够强度后,进行桩身完整性检测,如低应变动测、声波透射法等,确保成桩质量合格。
干作业旋挖钻孔灌注桩施工技术以其快速、精准、环保的优势,在现代建筑工程中得到了广泛应用。
旋挖钻孔灌注桩施工方案
旋挖钻孔灌注桩施工方案一、工程概述旋挖钻孔灌注桩是一种常见的钢筋混凝土桩基施工方法,广泛应用于建筑、桥梁、港口等工程中。
本施工方案主要介绍了旋挖钻孔灌注桩的施工过程及要点。
二、施工准备1. 设备准备根据工程要求,配备旋挖钻机、水泥搅拌站、输送泵等必要设备,确保施工的顺利进行。
2. 施工人员配备经验丰富的钻孔工、灌浆工、设备操作工和安全监护人员,确保施工安全可靠。
三、施工过程1. 地面平整在施工现场进行地面平整工作,确保钻孔机具及相关设备的稳定性和操作空间。
2. 钻孔设置按照设计要求,在地面上进行桩位标定,采用控制钻孔方式确定钻孔的位置和孔径,完成预钻设备的设置。
3. 钻孔施工由操作人员操作旋挖钻机进行钻孔作业,掌握钻孔机的下压力和转速,保持正常的钻孔速度和质量。
a) 钻孔进场钻孔机进场后,校准各项参数并进行试钻,确保钻孔机的正常运行。
b) 钻孔过程根据设计要求,操作员逐孔完成钻孔工作,控制钻孔的深度和倾斜度,确保孔洞的垂直度和水平度。
c) 钻孔完成钻孔达到预定深度后,进行孔口清理,确保孔洞内无杂物影响灌注桩的质量。
4. 灌浆处理钻孔完成后,立即进行灌浆处理,保持孔洞不被土层塌方。
灌浆材料的选用应符合设计要求,并按照配比比例准确搅拌,确保灌浆的均匀性和流动性。
同时,要注意控制灌浆的速度和时间,使灌注桩获得满意的密实效果。
5. 钢筋布置按设计要求,在灌浆后的合适时间内,进行钢筋的布置工作。
确保钢筋的规格、数量符合设计要求,并采取防锈处理措施,确保钢筋在浇筑过程中的质量。
6. 混凝土浇筑在灌浆和钢筋布置后,及时进行混凝土浇筑工作。
在浇筑前,要检查孔洞内的灌浆情况并确保其充分凝固。
a) 浇筑工艺根据施工要求,选择合适的混凝土浇筑方法,确保混凝土能够充分填满孔洞。
b) 浇筑质量控制控制浇筑速度和振捣时间,确保混凝土的质量和均匀度。
7. 后续处理混凝土浇筑完成后,根据施工要求进行震实处理或进行降温保护,确保桩体的结构稳定和耐久性。
旋挖钻孔灌注桩施工工艺流程
旋挖钻孔灌注桩施工工艺流程由于节省时间和费用考虑,旋挖钻孔灌注桩是改善基础平整度和强度的常见施工方式。
旋挖钻孔灌注桩施工方法,其施工工艺流程如下:一、机械施工:1.准备土方:准备施工现场的土方,将土质分类,如果有结构性质的土,应当先进行破碎,将细小的颗粒筛选出来。
2.拔钻孔钻机的安装:根据钻孔的要求和钻孔位置确定,然后将拔钻孔钻机安装在指定位置。
3.研磨钻头:将研磨机接到拔钻孔钻机上,然后研磨钻头,让它圆滑,以增强钻孔效率。
4.安装灌注管:根据设计文件,安装灌注管,以防止灰浆渗透到灌注管外,影响施工进度。
5.进行挖掘:将拔钻孔钻机安装好后,以旋挖的方式,按照计划进行挖掘,挖出孔洞。
6.清理孔洞:将土颗粒和杂物清理出孔洞,以防止灰浆进入,影响施工质量。
二、混凝土施工:1.准备混凝土:根据设计文件中的要求,准备好合适的混凝土,其抗压强度要满足设计要求。
2.灌注管和混凝土连接:将灌注管和混凝土的部件连接,以防止混凝土流失。
3.混凝土搅拌:将混凝土搅拌好,以防止空气孔对混凝土的抗压强度造成影响。
4.混凝土灌注:按照设计文件中指定的混凝土供量,将混凝土灌入钻孔,灌注到所需深度。
5.拆除灌注管:当混凝土灌注完毕后,拆除灌注管。
6.压实:将混凝土均匀地压实,以防止空气孔,确保混凝土的抗压强度。
三、安全措施:1.钻孔时,应当确保拔钻孔钻机工作时,处于平稳状态,以防止发生翻转等安全事故。
2.灌注混凝土时,应当把设备安全连接,以防止卡住,发生液体泄漏等安全事故。
3.应当做好安全防护措施,确保现场施工安全。
综上所述,旋挖钻孔灌注桩施工工艺流程是改善基础平整度和强度的常见施工方式,其施工工艺流程包括机械施工和混凝土施工,并且在施工过程中应当做好安全防护措施,以确保现场施工的安全性。
旋挖钻孔灌注桩施工方案
旋挖钻孔灌注桩施工方案一、引言旋挖钻孔灌注桩是一种广泛应用于基础工程建设的桩基础,其具有承载力强、施工速度快、成本低廉和施工难度小等优点。
本文将详细介绍旋挖钻孔灌注桩的施工方案。
二、施工准备1. 地基勘察:在施工前要进行地基勘察,确定地基的土层性质和地下水位等信息。
2. 设计方案:依据地基勘察结果确定合适的桩径、桩长、桩间距和灌注混凝土的配合比等参数,制定施工方案。
3. 现场布置:根据设计方案布置钻孔位置、安装钻杆、调整挖掘机位置等。
4. 设备检查:检查各种机械设备如挖掘机、钻杆等是否正常运转。
三、施工步骤1. 钻孔1.1 确定孔径大小:根据设计要求选择合适的钻孔直径,对于大口径钻孔,一般采用反循环钻进法辅助钻孔。
1.2 钻孔过程中需注意:要检查钻杆轴线是否垂直,钻孔进度是否正常,如遇地层不稳定、孔内塌方等情况,需采取相应的钻孔方式进行处理。
1.3 钻孔深度:钻孔深度必须达到设计要求的孔深,同时在孔底处需进行清洗,去除孔底杂物和泥沙,保证灌注混凝土材料无污染。
2. 灌注混凝土2.1 配合比:根据设计要求选择合适的混凝土配合比,混凝土的强度等级应不低于C20。
2.2 搅拌:将混凝土原材料按一定比例放入搅拌罐中,在搅拌过程中逐渐加入水,并搅拌至混凝土均匀。
2.3 灌注:在钻孔灌注口处设置搅拌机,将预制的混凝土泵送入钻孔内。
2.4 充填:灌注至孔顶高出地面50cm左右时,停止灌注,采用人工或机械方式将混凝土料头充填至孔口平整,为控制灌注孔压力和混凝土裂缝,宜采用慢速卸料。
2.5 垂直度:在灌注混凝土的过程中,应严格控制桩身的垂直度误差,不得超过1/500。
四、施工安全措施1. 施工前应制定详细的安全计划,并按照计划进行。
2. 施工现场应设置标志牌和隔离带,并制定施工区域管制措施。
3. 施工过程中,必须保持操作区域内的清洁和整洁,根据实际情况定期清理钻孔和施工场地杂物。
4. 操作人员必须熟悉操作规程和安全操作规范,遵守操作要求。
旋挖钻孔灌注桩施工要点

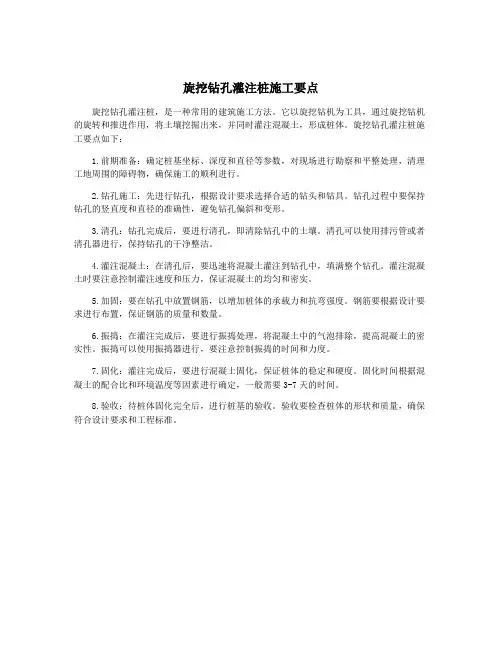

旋挖钻孔灌注桩施工要点
旋挖钻孔灌注桩,是一种常用的建筑施工方法。
它以旋挖钻机为工具,通过旋挖钻机的旋转和推进作用,将土壤挖掘出来,并同时灌注混凝土,形成桩体。
旋挖钻孔灌注桩施工要点如下:
1.前期准备:确定桩基坐标、深度和直径等参数,对现场进行勘察和平整处理,清理工地周围的障碍物,确保施工的顺利进行。
2.钻孔施工:先进行钻孔,根据设计要求选择合适的钻头和钻具。
钻孔过程中要保持钻孔的竖直度和直径的准确性,避免钻孔偏斜和变形。
3.清孔:钻孔完成后,要进行清孔,即清除钻孔中的土壤。
清孔可以使用排污管或者清孔器进行,保持钻孔的干净整洁。
4.灌注混凝土:在清孔后,要迅速将混凝土灌注到钻孔中,填满整个钻孔。
灌注混凝土时要注意控制灌注速度和压力,保证混凝土的均匀和密实。
5.加固:要在钻孔中放置钢筋,以增加桩体的承载力和抗弯强度。
钢筋要根据设计要求进行布置,保证钢筋的质量和数量。
6.振捣:在灌注完成后,要进行振捣处理,将混凝土中的气泡排除,提高混凝土的密实性。
振捣可以使用振捣器进行,要注意控制振捣的时间和力度。
7.固化:灌注完成后,要进行混凝土固化,保证桩体的稳定和硬度。
固化时间根据混凝土的配合比和环境温度等因素进行确定,一般需要3-7天的时间。
8.验收:待桩体固化完全后,进行桩基的验收。
验收要检查桩体的形状和质量,确保符合设计要求和工程标准。
旋挖钻孔灌注桩施工要点
旋挖钻孔灌注桩施工要点旋挖钻孔灌注桩是一种常用的基础施工方法,它具有施工周期短,工艺简单,质量可靠等特点,因此在工程施工中被广泛应用。
下面将介绍旋挖钻孔灌注桩的施工要点,希望对相关从业人员有所帮助。
一、施工前准备1. 确定桩基设计要求,包括桩径、桩长、钻孔直径等。
2. 地勘测量,确定桩位和基坑位置,并对地质情况进行勘察分析。
3. 制定施工方案,明确施工工艺流程和配合关系。
二、设备检查与调试1. 检查旋挖钻机,包括液压系统、动力系统、传动系统等,确保设备正常。
2. 调试旋挖钻机,进行空载运转,检查设备运行状态,确保设备性能良好。
三、现场施工1. 安全防护,设置明显的施工安全警示标志,对施工现场进行隔离和保护。
2. 基坑开挖,按设计要求开挖基坑,并进行排水和处理地表水。
3. 钻孔施工,根据设计要求使用旋挖钻机进行钻孔,确保钻孔直径和深度符合要求。
4. 钢筋笼安装,将预制好的钢筋笼安装到钻孔中,注意定位和垂直度。
5. 灌浆浇筑,通过泵车将混凝土灌注到钻孔中,并进行振捣,确保混凝土充实。
6. 桩顶处理,在桩顶设置合适的垫层,以便进行后续的建筑施工。
四、质量控制1. 钻孔灌注桩的成品应符合设计要求,包括桩径、桩长、混凝土强度等。
2. 检测桩身竖直度和位置偏差,以保证桩的整体质量。
3. 对桩顶进行水平标高检测,确保桩顶平整。
五、施工注意事项1. 施工中严格按照设计要求进行操作,不得擅自改变桩的位置和参数。
2. 在复杂地质条件下,应及时调整施工工艺,保障施工顺利进行。
3. 对桩的垂直度和位置进行实时监测,及时纠正偏差。
4. 在施工现场应严格遵守安全操作规程,注意防止事故发生。
旋挖钻孔灌注桩施工要点包括施工前准备、设备检查与调试、现场施工、质量控制和施工注意事项等内容。
只有严格按照工艺要求进行操作,才能保证旋挖钻孔灌注桩的质量和安全。
希望本文对从事旋挖钻孔灌注桩施工的相关人员有所帮助。
旋挖钻孔灌注桩施工要点
旋挖钻孔灌注桩施工要点旋挖钻孔灌注桩是一种常用的基础施工方法,适用于各类土层和地质条件。
以下是旋挖钻孔灌注桩施工的要点。
一、前期准备工作:1. 地质勘察与设计:根据工程要求进行地质勘察,并根据勘察结果设计合理的桩基布置方案。
2. 材料采购:根据设计要求,采购所需的水泥、砂浆、钢筋等材料。
3. 设备准备:检查旋挖钻机的工作状态,确保其能正常使用。
二、施工工艺:1. 确定桩位:根据设计要求,确定桩基中心点的具体位置,并标明。
2. 开挖钻孔:根据设计要求,使用旋挖钻机进行孔洞的钻探。
控制孔径和孔深,确保桩孔质量。
3. 清理孔底:钻孔完成后,使用泥浆泵将孔底的泥浆泵出,清理孔底杂质。
4. 安装钢筋笼:根据设计要求,将钢筋笼按孔的深度依次下放,并注意调整钢筋笼的位置与方向。
5. 灌注混凝土:在钢筋笼下方安装好注浆管道,然后开始进行混凝土的灌注,注意控制浆液的流速和均匀性。
6. 抽拔钻具:灌注混凝土后,使用旋挖钻机逆向工作,逐渐抽拔钻具,同时保持注浆管的深度。
7. 桩顶处理:灌注混凝土完成后,对桩顶进行修整,保持桩顶平整、垂直并达到设计要求。
8. 桩基养护:施工完成后,对新铸筑的桩基进行养护,保持一段时间的湿润。
9. 检验验收:在养护期结束后,进行桩基的检验验收,确保质量合格。
三、施工注意事项:1. 桩位偏差:严格控制桩位的偏差,确保桩位的准确性。
2. 孔径控制:根据设计要求,严格控制钻孔的直径,避免产生过大或过小的孔径。
3. 注浆管道:注浆管道不宜过长,以免影响混凝土的均匀性和流动性。
4. 灌注混凝土:灌注混凝土时,应使用搅拌均匀的砂浆,确保混凝土的质量。
5. 桩顶处理:对桩顶的修整要保持平整、垂直,以便进行后续的建筑工作。
四、施工质量控制:1. 施工记录:对施工过程中的关键节点、数据和参数进行记录,以备后期分析和查证。
2. 质量检验:对钻孔、钢筋笼、混凝土等的质量进行检查,确保符合设计和标准要求。
3. 施工安全:严格遵守施工安全规范,做好现场防护和安全措施,确保工人的人身安全。
旋挖钻孔灌注桩施工方法
关键词:旋挖钻孔灌注桩;施工方法
一、背景技术
在建筑施工时,其中有些建筑区的地质分层含有淤泥层,且淤泥层在素土层下,距地表较深。进行干作业钻孔灌注桩施工,需要穿越淤泥层和强风化岩层,嵌岩进入设计规定的中风化基岩层。而在进行干作业旋挖桩成孔时,淤泥层具有可塑性,在放钢筋笼前容易造成桩孔的缩径垮孔,因此需要在钻孔之后先放置钢护筒进行支撑防护。淤泥层距地表深约H a米,淤泥层厚度约为H b米,根据计算,需要采用10mm厚,H a +H b +0.5m的钢护筒来进行防护,方可达到防止塌孔的强度。但是,该钢护筒长度较长,市面上没有该标准的钢护筒,因此需要加工定制此规格的钢护筒,这样会造成成本高,加工周期时间长,甚至可能耽误施工工期。
在第一钻孔和第二钻孔内放置钢筋笼,之后沿第一钻孔和第二钻孔的孔壁浇筑混凝土;
加筋波纹管外侧与所述孔壁之间的缝隙采用水泥砂浆灌缝;
其中,所述D桩径为旋挖钻孔灌注桩的直径。
1,调整所述加筋波纹管的垂直度时,采用铅垂校核,使得垂直度为1%以内。
2,所述钢筋笼为预制件,包括主筋和箍筋,所述主筋沿所述孔壁的深度方向延伸,且沿所述孔壁的周向排布,主筋接头设置在桩身受力较小处且位置相互错开,所述箍筋沿所述主筋周向设置,所述主筋与所述箍筋之间通过点焊连接。
旋挖钻孔灌注桩施工要点
旋挖钻孔灌注桩施工要点旋挖钻孔灌注桩是一种常用的土方工程施工方法,它通过旋转钻机进行钻孔,然后在孔内灌注混凝土,形成桩体。
下面将介绍旋挖钻孔灌注桩施工的一些要点。
1. 施工前准备:(1)制定施工方案:根据设计要求和实际情况,制定详细的施工方案,包括孔的位置、深度、直径等参数,以及施工阶段的安全措施。
(2)准备施工设备:选择适合的旋挖钻机和配套设备,确保设备的正常运行和安全性。
(3)准备施工材料:准备好钢筋、混凝土、水泥、砂子等施工材料,保证施工的连续性和质量。
2. 钻孔施工:(1)标定孔位:根据设计要求,标定孔的位置和中心线,并进行测量和标记。
(2)安装钻机:根据孔的直径和深度,选择合适的钻机,确保钻机的稳定性和安全性。
(3)掘进孔洞:用钻机进行掘进,根据孔的直径和深度,选择适当的钻头和钻杆,控制好钻进的速度和角度,确保孔洞的直径和垂直度。
(4)清理孔内杂物:及时清理孔内的泥土和碎石,确保孔底的清洁和平整。
3. 灌注混凝土:(1)搅拌混凝土:按照设计配合比,搅拌好符合要求的混凝土,保证混凝土的均匀性和流动性。
(2)连接灌注管:将灌注管连接到钻杆上,并通过正压的方法将混凝土灌注到孔内。
(3)控制灌注速度:通过控制混凝土灌注的速度,保证灌注的连续性和均匀性,避免孔内的积水或气泡。
(4)控制灌注压力:根据孔深和孔直径来控制灌注的压力,避免因过大的灌注压力而造成桩体的损坏。
4. 完善桩顶处理:(1)修整桩顶:将灌注完成的桩顶修整成设计要求的形状和高度。
(2)插入钢筋:根据设计要求,在桩顶插入预埋的钢筋,用于连接上部结构或桩帽。
(3)防止混凝土渗漏:在桩顶进行抹灰或涂防渗漏剂,防止混凝土的渗漏和击穿。
5. 施工记录和验收:(1)施工记录:及时记录施工的各个环节和数据,包括钻孔的位置、深度和直径,灌注混凝土的量和压力等,作为施工质量的依据。
(2)施工验收:按照相关规定和标准,对已完成的钻孔灌注桩进行验收和检测,确保施工质量符合要求。
旋挖钻孔灌注桩施工方案
旋挖钻孔灌注桩施工方案旋挖钻孔灌注桩施工方案,听起来好像很高级的样子,其实咱们老百姓也能听得懂。
那就让我来给大家讲讲吧!咱们要明确一个概念,那就是旋挖钻孔灌注桩。
简单来说,就是用旋挖机在地下挖出一个洞,然后把水泥浆灌进去,最后把土方挖出来,就形成了一根坚固的桩子。
这个桩子可以用来建房子、修路等等,非常实用。
那么,怎么才能做好这个旋挖钻孔灌注桩施工方案呢?其实也不难,只要掌握了以下几个步骤就可以了:第一步,确定好施工地点。
这个很重要哦!因为不同的地质条件对旋挖钻孔灌注桩的要求是不一样的。
所以,在开始施工之前,一定要对施工地点进行详细的勘察和分析。
第二步,选择好合适的旋挖机。
旋挖机是施工的核心设备,必须要选得好才行。
一般来说,要根据施工地点的地质条件、桩径大小等因素来选择合适的旋挖机。
第三步,进行地面处理。
在开始施工之前,要先对施工现场进行清理和整平。
这样可以保证旋挖机的正常运转和提高工作效率。
第四步,进行钻孔作业。
这一步是最关键的一步了!要根据设计要求和地质条件来确定钻孔的位置、深度和直径等参数。
然后启动旋挖机进行钻孔作业。
在钻孔过程中,要注意保持钻头的锋利度和稳定性,以免损坏钻头或影响钻孔质量。
第五步,进行灌注作业。
当钻孔达到设计要求后,就可以开始进行灌注作业了。
首先要准备好足够的水泥浆和输送管道等设备。
然后按照设计要求将水泥浆缓缓地灌入钻孔中,直到达到预定的高度为止。
在灌注过程中,要注意控制水泥浆的速度和流量,以免出现流速过快或过慢的情况。
第六步,进行养护作业。
当灌注完成后,就需要进行养护作业了。
主要是保持土壤湿润、防止裂缝产生等。
这样可以让桩体更加牢固、稳定。
以上就是旋挖钻孔灌注桩施工方案的全部内容啦!看起来好像挺复杂的嘛?但是只要按照上述步骤认真操作就可以了。
当然啦,这也需要一定的技术和经验支持。
如果您不确定自己是否能够胜任这项工作的话,建议您还是请专业的工程师来帮忙吧!。
旋挖钻孔灌注桩施工工艺流程及重难点
旋挖钻孔灌注桩施工工艺流程及重难点1. 旋挖钻孔灌注桩的概述大家好,今天我们来聊聊旋挖钻孔灌注桩这门“高深莫测”的工艺。
首先,什么是旋挖钻孔灌注桩呢?其实,它就像是在地面上“画圈”的一种方法,目的是为了在地基上打个牢固的“基座”。
用旋挖钻机把孔挖出来,然后灌注混凝土,形成坚固的桩基。
这种方法不仅效率高,还能在很多复杂地质条件下游刃有余,真是“巧妙绝伦”啊!2. 施工工艺流程2.1 准备阶段说到施工流程,我们得从准备阶段说起。
你想想,盖房子可不是随便来的,得先把工具准备齐全。
我们通常要选择合适的旋挖钻机,确保它“精神饱满”。
然后,先做个地质勘察,了解一下土壤的“脾气”,这样在钻孔的时候就能做到心中有数,避免“打草惊蛇”。
2.2 开始钻孔接下来,就进入我们的主角——钻孔环节。
先把钻头放下去,像是在地上插个“旗帜”。
这时候,机器开始旋转,钻头就像是“打游戏”一样,不断地往下钻。
你可能会好奇,这个过程需要多长时间?其实,这得看土质,像是“千层饼”的软土,钻起来顺滑得很,但遇到硬土,就得“拼命挣扎”了。
不过,现代化的设备加上经验丰富的工人,基本上能做到“如鱼得水”。
3. 灌注混凝土3.1 混凝土的准备钻孔完毕后,接下来就得灌注混凝土了。
这里面可有很多讲究呢!首先,我们得调制好混凝土,确保其强度和流动性达到标准,这就像做菜,调料得放对了,才能好吃。
要是混凝土搅拌不均匀,那可真是“自作自受”,后患无穷。
3.2 灌注过程中的注意事项然后,灌注的过程中也要小心翼翼,像是在“呵护”一个新生宝宝。
要确保混凝土均匀灌入,不留死角。
这个过程可不能急,得稳扎稳打,慢慢来,别一不小心搞成“泥沙俱下”。
而且,灌注完之后,还要进行养护,确保混凝土能“睡个好觉”,才能保证强度的提升,绝不能掉以轻心。
4. 重难点分析4.1 地质条件的复杂性说完流程,咱们再聊聊施工过程中的重难点。
首先就是地质条件的复杂性。
不同的土壤类型对钻孔和灌注都有很大影响。
旋挖钻孔灌注桩施工方案
旋挖钻孔灌注桩施工方案施工前的准备工作:我们要对施工地点进行实地考察,了解地形地貌、地下管线分布、土质情况等。
我们要根据这些信息编制施工方案,确保施工过程中安全、高效。
一、施工工艺及设备1.施工工艺(1)桩位定位:根据设计图纸,使用全站仪对桩位进行精确定位。
(2)桩孔钻进:采用旋挖钻机进行钻进,直至设计深度。
(3)清孔:在钻进过程中,及时清理孔内泥浆,保证孔壁稳定。
(4)钢筋笼制作及安装:根据设计要求,制作钢筋笼,并将其安装至桩孔内。
(5)混凝土浇筑:将混凝土浇筑至桩孔内,直至设计标高。
2.施工设备(1)旋挖钻机:用于桩孔钻进,具有高效、环保等优点。
(2)全站仪:用于桩位定位,具有高精度、操作简便等特点。
(3)混凝土搅拌车:用于运输混凝土,保证混凝土质量。
(4)钢筋笼制作设备:包括钢筋切断机、弯曲机等,用于制作钢筋笼。
二、施工过程及质量控制1.桩位定位(1)根据设计图纸,使用全站仪对桩位进行精确定位。
(2)在桩位处设置明显的标记,以便后续施工。
2.桩孔钻进(1)启动旋挖钻机,将钻头对准桩位,调整钻杆垂直度。
(2)开始钻进,注意观察孔内情况,如遇异常情况,立即停止钻进。
(3)钻进过程中,及时添加泥浆,保持孔壁稳定。
3.清孔(1)在钻进过程中,及时清理孔内泥浆,避免孔壁坍塌。
(2)清孔后,检查孔底沉渣厚度,确保满足设计要求。
4.钢筋笼制作及安装(1)根据设计要求,制作钢筋笼。
(2)将钢筋笼安装至桩孔内,确保位置准确。
5.混凝土浇筑(1)将混凝土浇筑至桩孔内,直至设计标高。
(2)浇筑过程中,注意混凝土的均匀性,避免产生空洞。
6.质量控制(1)对旋挖钻机进行定期检查,确保其正常运行。
(2)对混凝土质量进行严格把控,保证其强度满足设计要求。
(3)对钢筋笼制作、安装等环节进行严格检查,确保符合设计要求。
三、施工安全及环保措施1.施工安全(1)加强安全教育,提高施工人员的安全意识。
(2)施工现场设置明显的安全标志,提醒施工人员注意安全。
旋挖钻孔灌注桩施工方案
旋挖钻孔灌注桩施工方案一、引言旋挖钻孔灌注桩施工,听起来有点儿高大上,其实就是在建筑工程中,打基础的一种方法。
这种技术既高效又可靠,尤其适合于一些地质条件复杂的地方。
咱们这篇文章,就来聊聊这个施工方案,从技术细节到施工现场,力求让你对旋挖钻孔灌注桩有个全面的了解。
1.1 旋挖钻孔的基本原理旋挖钻孔,顾名思义,就是通过旋转的钻头,把土壤钻开,形成一个孔。
这个过程简单来说,就是把地面打个“洞”,然后把混凝土灌进去,形成桩基。
听着是不是挺简单?但其实它背后涉及的原理和技术可不少。
钻头在旋转的同时,向下施加压力,把土壤搅拌起来,最后再用清水或泥浆把钻出的土壤抽走。
这样一来,孔壁稳定,不容易塌陷,确保后续的混凝土灌注工作顺利进行。
1.2 设备与工具说到设备,那就离不开旋挖钻机。
这玩意儿就像一台巨无霸,装备齐全,各种仪器应有尽有。
除了钻机,还需要一系列辅助设备,比如泥浆泵、混凝土输送泵等等。
每一个环节都要紧密配合,才能确保施工的高效与安全。
技术人员和操作工人们,就像一个乐团,每个人都有自己的乐器,合奏出最美的“建筑交响曲”。
二、施工步骤2.1 地质勘探在动工之前,得先做地质勘探。
这个环节绝不能省。
通过钻探、采样等方法,了解地下土壤的种类和性质。
比如,土壤的含水量、承载能力、抗压强度等等。
这些信息就像地图,指导着后续的施工。
没有准确的勘探,后面的步骤就像没有方向的船,难以顺利进行。
2.2 钻孔施工一切准备就绪,钻孔施工正式开始。
操作工人们熟练地调动设备,旋挖钻头在土壤中旋转,形成一个个整齐的孔。
这个过程中,得时刻监控孔深和孔径,确保符合设计要求。
施工现场灰尘飞扬,机器轰鸣,但每个人脸上都洋溢着干劲。
面对挑战,大家都在用心去解决。
2.3 灌注混凝土钻孔完毕,接下来就是灌注混凝土了。
这个步骤十分关键。
混凝土需要均匀灌入,确保每个角落都能得到填充。
这里的技巧就在于控制灌注速度和压力,太快了容易产生空隙,太慢了则可能导致施工延误。
旋挖钻机钻孔灌注桩施工工艺
旋挖钻机钻孔灌注桩施工工艺在现代建筑工程中,旋挖钻机钻孔灌注桩施工工艺因其高效、精准和适应性强等优点,得到了广泛的应用。
接下来,让我们详细了解一下这一施工工艺的各个环节。
一、施工准备在正式施工前,需要进行充分的准备工作。
首先是场地平整,要确保施工现场的地面平整坚实,能够承受旋挖钻机的重量和施工过程中的压力。
同时,要设置好排水系统,防止积水影响施工。
接着是测量放线,根据设计图纸和给定的坐标控制点,准确放出桩位,并做好标记。
然后进行护筒埋设,护筒一般采用钢板制作,其内径应大于钻头直径,埋设深度应满足相关规范要求,护筒顶部应高出地面一定高度,以防止杂物和地表水进入孔内。
此外,还需要准备好施工所需的原材料,如钢筋、混凝土等,并对其进行质量检验,确保符合设计要求。
同时,要对旋挖钻机等施工设备进行检查和调试,确保其性能良好,能够正常运行。
二、旋挖钻机成孔一切准备就绪后,就可以启动旋挖钻机进行钻孔作业了。
在钻进过程中,要根据地质情况控制钻进速度和钻进压力,避免出现塌孔、缩孔等问题。
同时,要及时清理孔内的渣土,保持孔内清洁。
当钻孔达到设计深度后,需要对孔深、孔径、孔垂直度等进行检测,确保符合设计要求。
如果检测不合格,需要进行相应的处理,如重新钻进、扩孔等。
三、钢筋笼制作与安装在钻孔的同时,可以进行钢筋笼的制作。
钢筋笼的制作应严格按照设计要求进行,钢筋的规格、数量、间距等应符合设计规定。
钢筋的连接方式通常采用焊接或机械连接,焊接质量应符合相关标准。
制作好的钢筋笼在运输和安装过程中,要注意防止变形。
安装时,应采用吊车将钢筋笼垂直吊起,缓慢放入孔内,确保钢筋笼的位置准确,中心与桩位中心重合,并且要保证钢筋笼的保护层厚度符合设计要求。
四、混凝土灌注钢筋笼安装完成后,就可以进行混凝土灌注了。
灌注前,需要再次检查孔内情况,确保孔内无杂物和积水。
混凝土的配合比应根据设计要求和原材料的性能进行试验确定,确保混凝土的强度和工作性能满足施工要求。
旋挖钻成孔灌注桩施工工艺
旋挖钻成孔灌注桩施工工艺
以上是旋挖钻成孔灌注桩的一般工艺流程,具体施工过程中需根据实际情况和设计要求进 行调整和控制。施工过程中应注意施工安全、质量控制和环境保护,确保施工的顺利进行和 桩基的稳定性。
旋挖钻成孔灌注桩施工工艺
旋挖钻成孔灌注桩是一种常用的桩基施工方法,以下是其一般工艺流程: 1. 前期准备:确定施工桩位和设计要求,清理施工现场,确保施工区域的平整和无障碍。 2. 安装旋挖钻机:将旋挖钻机安装到施工现场,确保其稳定性和安全性。 3. 开始钻孔:根据设计要求,使用旋挖钻机开始钻孔。钻孔的直径和深度应符合设计要求。 4. 钻孔过程中的处理:在钻孔过程中,根据不同地层的情况,可能需要进行泥浆循环、冲洗 或使用套管等措施,以确保钻孔的质量和稳定性。
旋挖钻成孔灌注桩施工工艺
5. 钻孔从孔内取出。
6. 钢筋布置:根据设计要求,在钻孔孔底和孔壁上布置钢筋筋笼。钢筋的类型、直径和布 置方式应符合设计要求。
7. 灌注混凝土:在钻孔孔内,使用泵车或其他方式,将预先调配好的混凝土灌注到孔内, 同时进行振捣以排除空隙。
旋挖钻孔灌注桩泥浆护壁的施工方法
旋挖钻孔灌注桩泥浆护壁的施工方法旋挖钻孔灌注桩泥浆护壁的施工方法,听起来好像很复杂的样子,但是只要咱们一步一步来,其实也没什么大不了的。
咱们得准备好工具和材料,这可不能马虎哦!接下来,我就给大家详细介绍一下这个过程。
1. 准备工作在开始施工之前,咱们得先把场地整理干净,确保没有杂物和障碍物。
然后,检查一下旋挖钻机的性能是否正常,油量、水温等都要检查到位。
还要准备好足够的泥浆和护壁材料,以备不时之需。
2. 钻孔作业接下来就是钻孔作业了。
首先要把旋挖钻机放在合适的位置,然后开始钻孔。
在钻孔的过程中,要时刻注意观察土层的情况,如果发现土层比较松散,就需要加点水泥浆来加固。
还要注意控制好钻头的速度和深度,以免钻偏或者损坏钻头。
3. 灌注桩作业钻孔完成后,就是灌注桩作业了。
首先要把护壁材料铺在钻孔周围,然后开始灌注水泥浆。
在灌注的过程中,要时刻注意观察水泥浆的流动情况,以免出现渗漏或者堆积现象。
还要注意控制好灌注的速度和量,以免出现质量问题。
4. 护壁加固灌注桩完成后,就是护壁加固的时候了。
首先要把护壁材料压实,确保其牢固可靠。
然后,再用钢筋或者其他支撑物来加固护壁,以防止护壁被破坏或者坍塌。
5. 检查验收最后就是检查验收了。
在施工完成后,要对整个过程进行仔细检查,确保没有遗漏或者问题。
如果发现问题,要及时进行整改和完善。
只有这样,才能确保施工质量和安全。
旋挖钻孔灌注桩泥浆护壁的施工方法虽然看起来有点复杂,但只要咱们按照正确的步骤来进行,就一定能够顺利完成任务。
当然啦,这也需要咱们具备一定的技术和经验才行。
所以呢,大家一定要多多学习和实践哦!。
10步学会旋挖钻孔灌注桩主要施工方法
10步学会旋挖钻孔灌注桩主要施工方法 1、旋挖钻孔灌注桩施工特点(1)自动化程度高、成孔速度快、质量高。
该钻机为全液压驱动,电脑控制,能精确定位钻孔、自动校对钻孔垂直度和自动量测钻孔深度,最大限度地保证钻头质量。
机械设计是循环钻机的20倍,尤其工程的和进度得到了充分的保证。
(2)伸缩钻杆不仅向螺丝传递回转力矩和作用力轴向压力,而且利用本身的伸缩性实现钻头的快速升降,快速卸土,以缩短钻孔辅助作业的时间,提高钻进效率。
(3)环保特点突出,施工现场干净。
这是由于旋挖钻机通过钻头旋挖取土,再通过凯式伸缩钻杆将钻头提出孔内再卸土。
旋挖钻机使用泥浆仅仅用来护壁,而不用于排碴,成孔所用泥浆基本上等于孔的截面,且泥浆经过沉淀和除砂还可以多次使用。
目前很多城市在施工中的排污费用明显提高,转用旋挖钻机可以有效降低排污费用,并提高文明施工的发展水平。
(4)履带底盘承载,接地压力小,适合于各种工况,在施工场地内行走移位方便,机动灵活,对桩孔的定位非常准确、方便。
旋挖钻机的地层适应能力强,旋挖钻机除外可以适用于淤泥质土、粘土、砂土、卵石层等地层。
在孔壁上形成较普遍的螺旋线。
有助于不断提高桩的的摩阻力。
(5)吊放钢筋笼、灌注砼等施工场地较其他工艺容易布置。
自带柴油动力,缓解施工现场燃气不足的矛盾,并排除了动力电缆造成的安全隐患。
2、旋挖钻孔桩施工原理主要是其成孔工艺与其它桩基不同,旋挖钻机的钻进工艺:旋挖钻机采用静态泥浆护壁钻斗取土的工艺,是一种无冲洗介质循环的钻进方法,但钻进时为保护孔壁稳定,孔内要注满优质泥浆(稳定液)。
旋挖钻机工作时能原地作整体回转运动。
旋挖钻机钻孔取土时,依靠钻杆和钻头自重切入土层,斜向斗齿在钻斗回转时切下土块向斗内推进而完成钻取土;遇硬土时,自重力不足以使斗齿切入土层,此时可此时通过加压散热器对钻杆加压,强行将斗齿切入土中,完成钻孔取土。
钻斗内装满土后,由起重机快速提升钻杆及钻斗至地面,拉动钻斗上的开关即打开底门,钻斗内的土依靠自重作用自动排出。
旋挖钻孔灌注桩施工要点
旋挖钻孔灌注桩施工要点旋挖钻孔灌注桩是一种常用于土木工程中的基础施工方法,它具有施工速度快、工序简单、成本较低等优点,在工程中得到了广泛应用。
下面将介绍旋挖钻孔灌注桩施工的要点。
1. 施工前准备工作在进行旋挖钻孔灌注桩施工前,需要进行一系列的准备工作。
首先是查看设计图纸,了解施工方案和参数要求,并准备好所需的施工设备和材料。
其次是对工地进行地质勘察,了解地层情况和可能存在的问题,以便采取相应的施工措施。
还需要对施工现场进行平整和围护,确保施工安全。
2. 钻孔施工旋挖钻孔灌注桩施工的第一步是进行钻孔。
首先需要选择合适的钻孔机具和钻头,根据设计要求确定钻孔的位置和深度。
在钻孔过程中,应注意钻孔机械的操作和钻孔速度,保持钻孔的直线度和垂直度。
应及时清理钻孔中的碎屑和水泥浆,以免影响施工质量。
3. 灌注混凝土钻孔完成后,需要进行灌注混凝土。
在灌注混凝土前,应先进行检查,确保钻孔的质量和尺寸满足要求。
然后进行浇筑混凝土,需要根据设计要求确定混凝土的配合比和用量。
在灌注混凝土的过程中,应采取适当的措施,防止混凝土漏洞和偏心,保证灌注密实度和质量。
4. 打桩过程中的控制在进行旋挖钻孔灌注桩施工时,需要进行一系列的控制措施,以确保施工的顺利进行和质量的达到。
首先是施工现场的管理,对施工围护、施工材料、施工机械等进行监督和检查。
其次是施工过程的监控,对钻孔深度、钻孔直线度、灌注混凝土的压实度等进行检测和调整。
还需要及时记录施工数据和问题,以便后续的追溯和改进。
5. 施工结束后的验收和整理旋挖钻孔灌注桩施工结束后,需要进行验收和整理工作。
首先是对施工质量进行检查,包括灌注桩的尺寸、质量、结构等方面的要求。
然后进行验收,并出具相应的验收证书和报告。
最后是整理施工现场,清理施工余料和设备,恢复施工区域的原貌。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
10步学会旋挖钻孔灌注桩主要施工方法
、旋挖钻孔灌注桩施工特点
(1)自动化程度高、成孔速度快、质量高。
该钻机为全液压驱动,电脑控制,能精确定位钻孔、自动校正钻孔垂直度和自动量测钻孔深度,最大限度地保证钻孔质量。
工效是循环钻机的20倍,尤其工程的质量和进度得到了充分的保证。
(2)伸缩钻杆不仅向钻头传递回转力矩和轴向压力,而且利用本身的伸缩性实现钻头的快速升降,快速卸土,以缩短钻孔辅助作业的时间,提高钻进效率。
(3)环保特点突出,施工现场干净。
这是由于旋挖钻机通过钻头旋挖取土,再通过凯式伸缩钻杆将钻头提出孔内再卸土。
旋挖钻机使用泥浆仅仅用来护壁,而不用于排碴,成孔所用泥浆基本上等于孔的体积,且泥浆经过沉淀和除砂还可以多次反复使用。
目前很多城市在施工中的排污费用明显提高,使用旋挖钻机可以有效降低排污费用,并提高文明施工的水平。
(4)履带底盘承载,接地压力小,适合于各种工况,在施工场地内行走移位方便,机动灵活,对桩孔的定位非常准确、方便。
旋挖钻机的地层适应能力强,旋挖钻机可以适用于淤泥质土、粘土、砂土、卵石层等地层。
在孔壁上形成较明显的螺旋线。
有助于提高桩的的摩阻力。
(5)吊放钢筋笼、灌注砼等施工场地较其他工艺容易布置。
自带柴油动力,缓解施工现场电力不足的矛盾,并排除了动力电缆造成的安全隐患。
2、旋挖钻孔桩施工原理
主要是其成孔工艺与其它桩基不同,旋挖钻机的钻进工艺:旋挖钻机采用静态泥浆护壁钻斗取土的工艺,是一种无冲洗介质循环的钻进方法,但钻进时为保护孔壁稳定,孔内要注满优质泥浆(稳定液)。
旋挖钻机工作时能原地作整体回转运动。
旋挖钻机钻孔取土时,依靠钻杆和钻头自重切入土层,斜向斗齿在钻斗回转时切下土块向斗内推进而完成钻取土;遇硬土时,自重力不足以使斗齿切入土层,此时可通过加压油缸对钻杆加压,强行将斗齿切入土中,完成钻孔取土。
钻斗内装满土后,由起重机快速提升钻杆及钻斗至地面,拉动钻斗上的开关即打开底门,钻斗内的土依靠自重作用自动排出。
钻杆向下放关好斗门,再回转到孔内进行下一斗的挖掘。
旋挖钻机行走机动、灵活,终孔后能快速的移位或至下一桩位施工。
3、旋挖钻孔桩施工工艺
4、测量放线定桩位、标高
根据设计单位提供桩孔坐标,利用全站仪依次放出各桩位,并进行闭合校正。
此法方便简捷,非常直观,而且具有可视化,我公司已在施工中多次应用,效率很高。
桩位经施工单位、监理单位、建设单位在开挖前检验合格,钉上木桩,并以桩上的铁钉作标记,放样完毕方可进行下一道工序。
(1)施工测量的准备
在进行测量放线前,首先必须熟悉施工图纸和施工方案,了解轴线柱网
的布置特点和难点,核对施工图纸与其说明内容是否有矛盾,根据规划局所给的建筑红线坐标点,并对照设计图上的桩基坐标点和各控制点的距离和角度,作为工程测量放线的依据。
(2)仪器校准
所用的全站仪、水准仪、钢卷尺、线锤等测量工具均应经法定的计量检测站检定、校准,合格后方可使用。
在使用过程中,应经常检查仪器的常用指标,一旦操作偏差超过允许范围,应及时校正来保证测量精度。
(3)测量复核
先根据规划局提供的坐标点,采用全站仪对坐标定位控制点,进行引测并同时复核前期施工的设点位置是否正确。
复核无误后,利用计算机辅助计算出各区控制点的坐标,采用全站仪分别测放出建筑物的总体控制线,设4个控制点,点的位置必须能够通视,形成闭合矩形,起到复核和检查的作用,并采用极坐标法验证复核。
(4)定位孔桩中心点
根据孔桩圆心坐标,测放出每一个孔桩中心点,并用卷尺和线按孔桩的直径放出孔桩桩位,并用白灰撒出桩外径边线,孔桩中心用短钢筋打入土中进行标识。
当孔桩桩位经自检合格后提请有关主管部门,业主和监理验线,在收到验线合格通知后,方可正式开挖。
(5)水准点的引测及标高控制测量
依据业主提供的水准点将高程引测到相邻轴线控制网点上,并将孔桩控制标高放到孔口部位,便于高程控制。
5、湿作业成孔施工方法
因F区地势较低,且桩深度较深,且地勘资料与现场实地不是很符合,根据F4、F5挖桩显示,极有可能遇到地下水,需采用湿作业成孔。
(1)施工准备
施工前应平整场地,清除杂物,换除表层耕植软土,保证钻机底座填土密实,以免产生不均匀沉陷;在施工范围内不妨碍桩基施工的场地挖好泥浆池和沉淀池,用钢管围护并安装安全网,设警示标志,同时做好作业场地排水工作,在施工范围内挖设好临时排水沟,确保施工场地不积水。
(2)桩位放样
正式钻孔前根据设计图纸和计算坐标用全站仪精确放出桩基中心并记录,自检合格后,及时向监理工程师报验。
(3)泥浆制备
泥浆采用优质粘土与水拌合而成并掺入一定比例的膨润土,制备的泥浆满足:含砂量4%,胶体率96%,泥浆比重1.2。
钻孔施工时随着孔深的增加向孔内及时、连续地补浆,维持护筒内应有的水头,防止孔壁坍塌。
桩孔砼灌注时,孔内溢出的泥浆引流至泥浆池内,用于下一根桩基钻孔护壁。
(4)埋设护筒
钻孔前设置坚固、不漏水的钢护筒,护筒高 1.5m,直径比设计桩径大20cm,顶面高出施工平台约30cm。
挖埋护筒时坑底应整平,然后通过
定位的控制桩放样,把孔位中心位置标于坑底,再把护筒吊放进坑内,找出护筒的圆心位置,用十字线定在护筒顶部或底部,然后移动护筒使护筒中心与钻孔中心位置重合,同时用水平尺或锤球检查,使护筒竖直。
此后即在护筒周围对称、均匀地回填粘土,并分层夯实,夯填时要防止护筒偏斜。
护筒顶面中心与设计桩位偏差不得大于5cm,倾斜度不得大于1%。
为便于泥浆循环,在护筒顶端留有高30cm,宽20cm的出浆口。
