MF 万用表的基本使用方法
MF万用表的使用说明和技巧
MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
指针式MF型万用表使用说明书
除交直流 2500V 和直流 5A 分别有单独插座之外,其余各档只须转动一个选择开关, 使用方便.
三,使用方法
在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使 指针指示在零位上.
将测试棒红黑插头分别插入"+""-"插座中,如测量交流直 流 25t;5A"的插座中.
0-10V-50V-250V(45-65-500Hz) -500V-1000V-2500V(45-65Hz) 4KΩ/V 5 以上量限的 百分数计算 直流 电阻 R×1,R×10, R×100,R×1K, R×10K R×1 中心刻度为 16.5Ω 2.5 以标度尺弧长的百分数计算 10 以指示值的 百分数计算 音频 电平 -10d B~+22 d B 0dB=1mw 600Ω hFE 0~300hFE
指针式 MF 型万用表使用说明书
南京科华指针式 MF47 型万用表使用说明书
一,MF47 万用表基本功能
MF47 型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交 直流电压,直流电阻等,具有 26 个基本量程和电平,电容,电感,晶体管直流参数等 7 个附 加参考量程.
二,刻度盘与档位盘
四,技术规范
量限范围
灵敏度及
电压降
MF万用表的使用说明和技巧
MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
指针式MF-47型万用表的基本测量步骤及数值的读取方法PPT幻灯片课件
（四）通路蜂鸣器检测
（五）红外线摇控发射器检测
（六）音频电平测量
（七）电容测量
（八）电感测量
（九）晶体管放大倍系数测量
（十）电池电量测量
（十一）负载电压LV(V)（稳压）、负载电流LI(mA)参数测量
（十二）标准电阻箱应用
（十三）交流220V火线判别（测电笔功能）：
20
（五）红外线摇控发射器检测（ ）：
1.该档是为判别红外线摇控发射器工作是否正常而 设置。旋至该档时，将差不大于±5°），
2.按下需检测功能按钮。如红色发光管闪亮，表示 该发射器工作正常。在一定距离内（1-30cm）移动发射 器，还可以判断发射器输出功率状态。
(注意串联或并联、直流参数还应注意极性) 7.根据选择的档位及量程读取数值； 8.测量完毕后将档位开关调至交流电压最大档或空档；
2
（二）万用表数值的读取方法
1.电压、电流档数值可以直接读取 例1：直流电压10V，表盘上可以直读出从0-满刻度线的数值: 0、2、4、6、8、10数字 然后计算每个小格的数值 2-0=2÷10（0到2之间所分的份数）=0.2 即每个小格0.2V 例2：直流电压10V，表盘上可以直读出0-满刻度线的数值: 0、10、20、30、40、50数字 然后计算每个小格的数值 10-0=10÷10（0到10之间所分的份数）=1V 即每个小格1V 2.欧姆档（测电阻、测电容量）读取数值的方法是：表盘读数×所选档位的倍率值 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值乘C×10K)
指针式万用表的基本测量步骤及数值 的读取方法
（一）万用表的基本测量步骤
1.将万用表水平放置； 2.机械调零； 3.根据测量参数要求插入黑、红表笔； （黑表笔接公用端-COM） （红表笔接+、2500V、10A、mA） 4.选择合适的档位及量程（电压、电流、电阻等）； 5.如果选择欧姆档还应进行欧姆调零； 6.将万用表两表笔连接于被测电路中;
MF30型指针式万用表使用说明书

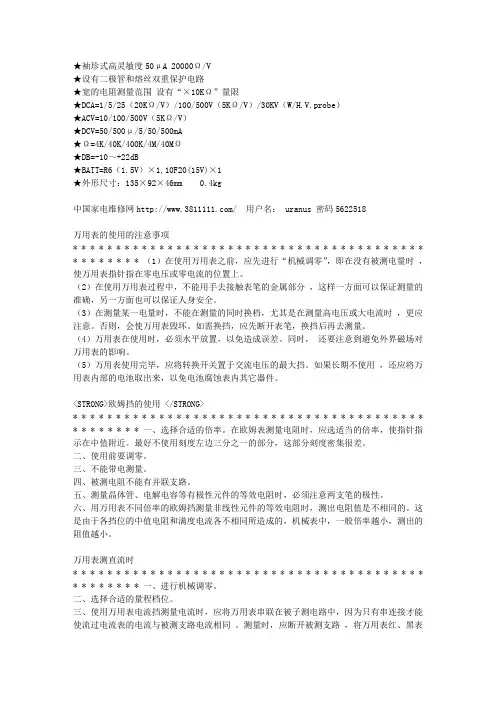

★袖珍式高灵敏度50μA 20000Ω/V★设有二极管和熔丝双重保护电路★宽的电阻测量范围设有“×10KΩ”量限★DCA=1/5/25（20KΩ/V）/100/500V（5KΩ/V）/30KV（W/H.V.probe）★ACV=10/100/500V（5KΩ/V）★DCV=50/500μ/5/50/500mA★Ω=4K/40K/400K/4M/40MΩ★DB=-10～+22dB★BATT=R6（1.5V）×1,10F20(15V)×1★外形尺寸：135×92×46mm 0.4kg中国家电维修网/ 用户名： uranus 密码5622518万用表的使用的注意事项* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * （1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量。
（4）万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
<STRONG>欧姆挡的使用 </STRONG>* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * 一、选择合适的倍率。
MF-500型万用表使用方法及注意事项
MF-500型万用表使用方法及注意事项本文介绍MF-500型万用表的基本结构，并结合修理经验，总结了500型万用表在使用中的注意事项，针对各种常见故障提出了相应的处理措施，为其正确应用提供指导。
标签：万用表;使用;措施万用表又名三用表，具有多功能、多量程特点，既可直接测量直流电流、直流电阻，交直流电压，又可测音频电平等，其具有读数形象直观、灵敏度高、携带方便、用途广等优点。
但由于线路复杂、使用繁琐，容易发生故障和损坏，因此万用表的正确使用和维修既可以延长使用寿命，又能保证测量精度。
1 MF-500型万用表的基本结构MF-500型万用表的基本结构包含表头、测量电路、转换开关等部分[1]。
1.1表头部分MF-500型万用表表头部分为磁电式直流电流表，该电流表表头具有高灵敏度的特性。
万用表的灵敏度与表头指针满刻度偏转时直流电流值有关，电流值越小，说明万用表灵敏度越高。
MF-500型万用表表头刻度盘上有四条刻度线，四条刻度线（从上往下依次增大，最上面为第一条刻度线）表示的含义如下：第一条刻度线上标有Ω，表示电阻值，当转换开关置于欧姆档位时，即通过此刻度线读出所测量的电阻值;第二条刻度线上标有—和～，表示交、直流电压值和直流电流值，当转换开关置于交、直流电压或直流电流档位时，即通过此刻度线读出所测量的交直流电压（不包含交流10V电压）或者直流电流值;第三条刻度线上标有10V，表示10V的交流电压值，当转换开关置于交、直流电压档，量程选择交流10V档时，即通过此刻度线读出所测的交流10V电压值;第四条刻度线上标有db，通过此刻度线读出所测的音频电平值。
1.2 测量线路部分MF-500型万用表的核心部分为内部的测量线路部分，具有整流、分流、分压等功能。
测量线路部分由电池、电阻、半导体等部件组成，通过此部分将不同量程的电流、电压、电阻等被测量值转换成磁电式直流电流表能够测量的微小直流电流。
1.3 转换开关部分MF-500型万用表的转换开关有两种，一种用来进行档位转换，一种用来进行量程转换。
图解指针式万用表MF-47的使用方法
图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。
一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。
是电工必备的仪表之一，也是电子维修中必备的测量工具。
二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。
通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。
欧姆挡调节旋钮用来给欧姆挡调零。
三极管插孔用来检测三极管的极性和放大系数。
三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。
（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。
如果指针太靠左那么需要换一个稍大的量程。
如果指针太靠右那么需要换一个稍小的量程。
直到指针落在表盘中部。
（因为表盘中部区域测量更精确）。
读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。
万用表—MF 使用常识 易懂图文
万用表—MF47(图解)1.1.表头的特点：表头的准确度等级为1级（即表头自身的灵敏度误差为±1％），水平放置，整流式仪表，绝缘强度试验电压为5000V。
表头中间下方的小旋钮为机械零位调节旋钮。
表头共有七条刻度线，从上向下分别为电阻（黑色）、直流毫安（黑色）、交流电压（红色）、晶体管共射极直流放大系数hEF（绿色）、电容（红色）、电感（红色）、分贝（红色）等。
1.2.档位开关：档位开关共有五档，分别为交流电压、直流电压、直流电流、电阻及晶体管，共24个量程。
1.3.插孔：MF47万用表共有四个插孔，左下角红色“＋”为红表棒，正极插孔；黑色“－”为公共黑表棒插孔；右下角“2500V”为交直流2500V插孔；“5A”为直流5A插孔。
1.4.机械调零：旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。
2.读数：读数时目光应与表面垂直，使表指针与反光铝膜中的指针重合，确保读数的精度。
检测时先选用较高的量程，根据实际情况，调整量程，最后使读数在满刻度的2/3附近。
3.1.测量直流电压：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电压档，并选择合适的量程。
当被测电压数值范围不确定时，应先选用较高的量程，把万用表两表棒并接到被测电路上，红表棒接直流电压正极，黑表棒接直流电压负极，不能接反。
根据测出电压值，再逐步选用低量程，最后使读数在满刻度的2/3附近。
3.2.测量交流电压：测量交流电压时将档位开关旋钮打到交流电压档，表棒不分正负极，与测量直流电压相似进行读数，其读数为交流电压的有效值。
4.测量直流电流：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电流档，并选择合适的量程。
当被测电流数值范围不确定时，应先选用较高的量程。
把被测电路断开，将万用表两表棒串接到被测电路上，注意直流电流从红表棒流入，黑表棒流出，不能接反。
根据测出电流值，再逐步选用低量程，保证读数的精度。
指针式MF-47型万用表的基本测量步骤及数值的读取方法
• 注意：
• 1.每次测量后应将电容彻底放电后再进行测量，否则测量误差将 增大。
• 2.有极性电容应按正确极性接入，否则测量误差及损耗电阻将增
•电C（容大单μ档。位f）位换算C关× 0系.1：
C× 1
C× 10
C× 100
C× 1K
C× 10K
•测量1法范拉围 （1F0）00=pf1—000000.001微μf法-- （μ0.1Fμ）f –（百万1μ）f –
倍率值
• 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值 乘C×10K)
万用表使用口块
• 一看------拿起表笔看档位 • 二扳------对应电量扳到位 • 三试------瞬间偏摆试档位 • 四测------测量稳定记读数 • 五复位---放下表笔及复位
六-MF-47型万用表13个基本参数测 量方法
高压。测量时，开关应放在50μA位置上，高压探头的
红黑插头分别插入“+”“-”插座中，接地夹现电视机金属
底板连接，而后握住探头进行测量。
• 单位换算关系：
LN
LN
测 量 相 电 压
L1 L2
测 量 线 电 压
测 量 直 流 电 压
（三）直流电阻测
量
•
1.装上电池（R14型2#1.5V及6F22型9V各一只）转
• 1KA=1000A
（二）交、直流电压测量
•
1.测量交流10～1000V或直流0.25～1000V时，转动
开关至所需电压档。测量交直流2500V时，开关应分别
旋至交直流1000V位置上，而后将表笔跨接于被测电路
两端（并联）。
•
2.测量交流10V电压时，读数请看交流10V专用刻度
MF指针式万用表的使用
正确放置万用表： 将万用表放置在 稳定的工作台上， 避免振动和干扰。
校准零位：在使 用前，检查万用 表的零位是否准 确，如果不准确， 需要进行校准。
避免热电势影响： 在测量电阻时， 要避免热电势的 影响，可以通过 将万用表与被测 电阻之间的连线 尽可能短来减少 热电势的影响。
如何延长万用表的使用寿命
工作原理：通过测量电路中的电学 参数，利用指针的偏转来显示测量 结果
特点：操作简单、价格实惠、测量 精度高
指针式万用表的测量原理
电流测量原理： 通过测量电路 中的电流来检 测电阻、电压
等参数
电压测量原理： 通过测量电路 中的电压来检 测电阻、电流
等参数
电阻测量原理： 通过测量电路 中的电阻来检 测电流、电压
存放：万用表不使 用时应存放在干燥 、无尘、无振动的 环境中，避免阳光 直射或高温环境。
万用表故障的排查与处理
指针不归零：调整机械调零螺丝
测量电压不准：检查测量电阻的线 路和测量电阻的连接是否正确
添加标题
添加标题
添加标题
添加标题
测量电阻误差大：更换电池或检查 电池座
测量电流不准：检查测量电流的线 路和测量电流的连接是否正确
Part Five
MF指针式万用表 的使用技巧
如何正确选择量程
根据测量需求选择 合适的量程
避免超量程使用， 以免损坏仪表
在不确定测量值范 围时，选择较大的 量程进行初步测量
注意量程单位的转 换，避免误读
如何正确读数
指针式万用表读数时应先观察指针 是否在零位，若不在零位则应先调 节指针归零。
读数时应保持视线与表盘垂直，避 免视线角度偏差导致读数不准确。
测量电压的步骤和方法
MF500型万用表操作使用方法
MF500型万用表操作使用方法MF-500型万用表操作程序本操作程序以典型实验室用标准“MF-500指针式万用表”为例，其它型号的机械式万用表可做参考。
一、准备程序：（1）打开万用表背面的电池盖板，按标示的电池极性分别正确装入21.5V 干电池和6F229V层迭干电池各一节，并盖好电池盖板。
（2）检查转换量程开关档位是否在空挡，不在则旋在空档位。
（3）将MF-500指针式万用表水平放置在桌上，待指针静止后检查指针指示在零位否，未在零位则取一合适的一字螺丝刀插入表头上带一字槽的灰色旋钮中，缓慢并以适当力量精心调整指针指在零位上。
（4）常规测量时，黑表笔插入左下角“*”孔内；红表笔插入左下角“+”孔内。
（5）测量500伏以上2500伏以下的交直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV～500V或DCV 500V档位，方可测量较高交直流电压。
（6）测量5A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“5A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。
*大电流测量时注意测量时间不得超过10秒钟。
二、结束程序：（1）测量结束后，应检查量程开关档位是否在空挡，不在则旋在空档位。
（2）将红表笔和黑表笔以适当力量捏着表笔插头部位垂直拔下，不可抓表笔测量线拔插头。
并与万用表一起成套收好放好。
三、使用维护注意事项：（1）MF-500指针式万用表必须水平放置、平稳后方可使用。
（2）MF-500指针式万用表使用时应避开较强的电磁场环境；并且不可放在铁磁性金属物质上使用。
（3）MF-500指针式万用表使用时应避开高温、高湿、震动环境。
（4）MF-500指针式万用表长期不使用时，应将万用表内的干电池全部取出。
四、正确读取测量数值方法：（1）单眼从MF-500指针式万用表的刻度盘的正上方读取数值，并且当反射镜中的指针与万用表实际指针重合为一线时，对应的读数是正确测量获得的数值。
MF-500型万用表使用方法及注意事项
综合论坛万用表又名三用表，具有多功能、多量程特点，既可直接测量直流电流、直流电阻，交直流电压，又可测音频电平等，其具有读数形象直观、灵敏度高、携带方便、用途广等优点。
但由于线路复杂、使用繁琐，容易发生故障和损坏，因此万用表的正确使用和维修既可以延长使用寿命，又能保证测量精度。
1 MF-500型万用表的基本结构MF-500型万用表的基本结构包含表头、测量电路、转换开关等部分[1]。
1.1 表头部分MF-500型万用表表头部分为磁电式直流电流表，该电流表表头具有高灵敏度的特性。
万用表的灵敏度与表头指针满刻度偏转时直流电流值有关，电流值越小，说明万用表灵敏度越高。
MF-500型万用表表头刻度盘上有四条刻度线，四条刻度线(从上往下依次增大，最上面为第一条刻度线)表示的含义如下：第一条刻度线上标有Ω，表示电阻值，当转换开关置于欧姆档位时，即通过此刻度线读出所测量的电阻值；第二条刻度线上标有—和～，表示交、直流电压值和直流电流值，当转换开关置于交、直流电压或直流电流档位时，即通过此刻度线读出所测量的交直流电压(不包含交流10 V电压)或者直流电流值；第三条刻度线上标有10 V，表示10 V的交流电压值，当转换开关置于交、直流电压档，量程选择交流10 V档时，即通过此刻度线读出所测的交流10 V电压值；第四条刻度线上标有db，通过此刻度线读出所测的音频电平值。
1.2 测量线路部分MF-500型万用表的核心部分为内部的测量线路部分，具有整流、分流、分压等功能。
测量线路部分由电池、电阻、半导体等部件组成，通过此部分将不同量程的电流、电压、电阻等被测量值转换成磁电式直流电流表能够测量的微小直流电流。
1.3 转换开关部分MF-500型万用表的转换开关有两种，一种用来进行档位转换，一种用来进行量程转换。
转换开关和测量线路部分配合工作，通过转换开关选择不同的测量线路，从而测量不同种类、不同量程的被测量。
MF-500型万用表主要由以上三部分组成，表盘上其他符号代表的含义如下：“∽－”指交/直流；“V－2.5 kV 4 000 Ω/V ”指交流电压及2.5 kV的直流电压档时灵敏度为4 000 Ω/V；“A－V－Ω”指电流、电压、电阻都能测量；“45～65～1 000 Hz ”指频率为1 000 Hz以下时工频为45～65 Hz；“20 000 Ω/V DC”指直流档灵敏度为20 000Ω/V。
mf47b指针式万用表使用方法
mf47b指针式万用表使用方法MF47B指针式万用表是一种常用的电子测量仪器，广泛应用于电子工程、电气工程、通信工程等领域。
本文将详细介绍MF47B指针式万用表的使用方法。
使用MF47B指针式万用表前，需要确保仪器处于正常工作状态。
插入正确的电池并确认电池电量充足，检查测试引线是否完好无损，以确保测量结果准确可靠。
接下来，我们将详细介绍MF47B指针式万用表的使用步骤。
第一步，选择正确的测试模式。
MF47B指针式万用表具有多种测试模式，如电压测量、电流测量、电阻测量等。
根据实际测量需求，选择相应的测试模式。
第二步，接线准备。
将测试引线插入仪器相应的测试插孔中。
对于电压测量，将红色测试引线插入正极插孔，将黑色测试引线插入负极插孔。
对于电流测量，需要将测量电路打开，将电流通过万用表，并接好测试引线。
第三步，开始测量。
根据所选择的测试模式，通过旋转测量旋钮来调整测量范围。
然后，将测试引线分别连接到待测电路的正负极，观察指针的偏转情况。
根据指针位置，可以读取出电压、电流或电阻的数值。
第四步，测量结束后，及时关闭电流，拔掉测试引线。
将测量旋钮调至初始位置，关闭仪器电源，以节省电池电量并延长仪器寿命。
除了基本的测量功能，MF47B指针式万用表还具有一些附加功能，如零位调整、数据保持、防震等。
通过阅读使用说明书，可以了解和掌握这些附加功能的使用方法。
需要注意的是，在使用MF47B指针式万用表时，应遵守相关的安全操作规范。
例如，在测量电压时，应选择合适的测量范围，避免超过仪器的额定测量范围，以免损坏仪器或造成人身伤害。
在测量电流时，应注意电路的连通性，避免短路或过载现象发生。
总结起来，MF47B指针式万用表是一种功能齐全、使用简便的电子测量仪器。
通过正确选择测试模式、准备接线、进行测量操作，并遵守相关的安全操作规范，可以准确、可靠地测量电压、电流和电阻等参数。
掌握MF47B指针式万用表的使用方法，有助于提高电子工程、电气工程等领域的测量效率和准确性。
mf47l万用表的使用方法
mf47l万用表的使用方法宝子，今天咱来唠唠MF47L万用表咋用哈。
这MF47L万用表啊，它能测好多东西呢。
咱先说说测电压。
你把万用表打到电压档，这个档位上有不同的量程，像2.5V、10V、50V这些。
要是你大概知道被测电压的范围，就选个比它大一点的量程。
比如说你测个5V的电源，那你选10V档就行。
然后把红表笔插到VΩ孔，黑表笔插到COM孔，再把表笔接到电源的两端，这时候万用表上就会显示出电压值啦。
再说说测电阻。
把万用表打到电阻档，这里也有不同的量程哦。
你要测一个电阻，就把电阻从电路里拆下来，不然电路里其他元件会影响测量结果。
然后红表笔插VΩ孔，黑表笔插COM孔，用表笔接触电阻的两端。
这时候万用表显示的数字就是电阻的值啦。
如果显示的是1或者是超量程的符号，那就是量程选小了，换个大一点的量程再测就行。
测电流呢，这可得小心点。
要把万用表打到电流档，不过测电流要把万用表串联到电路里。
红表笔要插到对应的电流孔，比如测小电流就插到mA孔，测大电流插到10A孔。
黑表笔还是COM孔。
把电路断开一点，把万用表串进去，然后电路通电，万用表就显示电流值啦。
还有哦，这万用表的表盘上有好多刻度线。
有时候你测不同的东西要看不同的刻度线呢。
比如说测电阻的时候，你就看最上面那条欧姆刻度线。
看的时候要眼睛平视读数，这样才准。
宝子，这MF47L万用表其实不难用，你多试几次就熟练啦。
刚开始可能会有点小迷糊，但是别怕，就像学骑自行车一样，摔几次就会了。
要是你在使用的时候遇到啥问题，随时来找我哈，咱们一起研究研究。
加油哦，相信你很快就能玩转这个万用表啦。
MF47指针万用表的使用方法
万用表的使用方法及图解万用表（以105型为例）的表盘如右图所示。
通过转换开关的旋钮来改变测量项目和测量量程。
机械调零旋钮用来保持指针在静止处在左零位。
“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。
万用表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。
交流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V ·直流电流：分3档—0-3mA；0-30mA；0-300mA。
电阻：分5档—R*1；R*10；R*100；R*1K；R*10K 测量电阻：--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。
然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。
例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。
由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。
使指针在刻度线的中部或右部，这样读数比较清楚准确。
每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。
测量直流电压：--首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压“-”端。
然后根据该挡量程数字与标直流符号“DC-”刻度线（第二条线）上的指针所指数字，来读出被测电压的大小。
如用V300伏档测量，可以直接读0-300的指示数值。
如用V30伏档测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次把200、100等数字看成是20、10既可直接读出指针指示数值。
例如用V6伏档测量直流电压，指针指在15，则所测得电压为1.5伏。
测量直流电流：--先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程，再把万用表串接在电路中，如图所示。
MF-110A万用表使用说明书
一、表的结构：1、表盘（刻度线）2、0度调节旋钮3、档位调节旋钮（档位范围）4、红（+）黑（-）接线口5、欧姆0度调节旋钮（在表的左边）6、电池安装口（将表的后盖打开就可以看到，1.5V 干电池，正负极安装上面有标识）2、此表的刻度线主要有四个，从上到下依次是电阻刻度线、电压和电流刻度线、1-10V交流刻度线、音频分辨率刻度线。
常用的两个黑色刻度线，即电阻、电压和电流刻度线。
3、档位范围，电阻Ω×10 ；Ω×100 ；Ω×1K；电压DCV(直流) 满刻度10；满刻度50；满刻度250 ；满刻度1000电压ACV（交流）满刻度1000 ；满刻度250；满刻度50 ；满刻度10电流DcmA（直流）满刻度0.5毫安；满刻度50毫安；满刻度500毫安4因为此表比较简单，故只能进行粗略的测量，但对于元件好坏的检测还是比较方便的。
二、刻度与测量1、电阻刻度线及读数表盘的最上的弧度刻度线（黑色）是电阻值，从右向左读数，最右边的0Ω，最左边的是∞Ω，在0-∞之间的刻度是不均匀的，要进行换算，例如：0-1Ω间有五个间距，那么就用1÷5=0.2Ω，每个刻度就是0.2Ω，即0-0.2—0.4-0.6-0.8-1Ω。
电阻值是与档位的配合的，就是表盘的读数乘以档位得到的倍数积就是电阻值。
例如：表盘的读数是3，档位是×1K，那么所测得的电阻值就是3×1K=3KΩ。
在测量时应先将旋钮转到相应的档位，同时将表盘上的白色的机械调节旋钮将红色指针调到与0V刻度线相对于，并短接红黑表笔，调节欧姆0度，此旋钮在表的左边，类似收音机调节旋钮，只要换一个档位，欧姆0度就应重新进行调节。
2、电压、电流刻度线及读数与电阻刻度线相辅相成的另一个黑色刻度线就是电压、电流刻度线（直流电、交流电均使用）。
在表上表示出0-250和0-50两个范围值，刻度是均匀的，刻度值是从左向右读。
例如我们测一节电池的电压，将刻度旋钮转动到直流档DCV10处，红表笔接在电池的正极，黑表笔接在电池的负极，此时0-250V就转为0-10V范围，即0-50-100-150-200-250刻度相应转为0-2-4-6-8-10刻度，我们根据0-2-4-6-8-10v的刻度范围就能分辨出1-2V的刻度范围。
MF14型万用电表使用说明
目录目录 (1)第一章万用电表MF-14介绍 (2)1.1概述 (2)1.2外观 (2)1.3结构 (3)1.4标度盘 (3)1.5技术特性 (4)第二章操作说明 (5)2.1 准备工作 (5)2.2 测量直流电压 (6)2.3测量直流电流 (7)2.4测量交流电压 (8)2.5测量交流电流 (9)2.6测量电阻 (9)第三章读数方法 (10)3.1电阻档 (10)3.2直流电压、直流电流档 (10)3.3交流电压、交流电流档 (11)第四章注意事项 (12)第五章实作测量 (14)第一章万用电表MF-14介绍1.1概述[内容]MF-14型为携带式磁电整流系列多量程万用电表，也就是我们俗称的万用表。
可直接用来测量直流电压，直流电流，中频交流电压，中频交流电流和直流电阻。
适用于电工，电讯事业单位和科学研究单位使用。
[制作提示]1、这里要配上清晰的万用表MF-14的图片；电表要旋转看到前、后各部位2、需要配音；上述这段话[Flash 文件]文件名称：m_0001A.swf[估计时长]25秒1.2外观[内容]MF14万用表面板上有：1、标度盘:显示各种被测量的数值及范围；2、机械调零旋钮：用以调节指针最左端指零位；3、欧姆调零旋钮：用来进行电气零位调节；4、转换开关：用来选择测量项目及量限；5、接线柱：用来外接测试表笔；6、万用表的底座装有电池盖板，内有电池盒；[制作提示]1、画面切至面板：1--5条用大箭头指出上述各部分，同时图下方打出上述文字2、画面切至底座：第6条动画移开电池盖板，露出电池盒，可以做一个动画把电池装入，上是2#1.5V干电池，下是15V叠层电池15V电池盒，内标有电池安装的“+”“-”极性2、需要配音；上述这段话1.3结构[内容]MF14万用表由三个主要部分组成：1、表头：用以指示被测量的数值，它实际上是一个磁电系直流微安表；2、测量电路：用以将各种被测量转换到适合表头测量的微小的直流电流，由绕线电阻、碳膜电阻、电位器、半导体元件组成；3、转换开关：用以对不同测量线路进行选择，以适应各种测量项目和量限的要求，由固定接触点、活动接触点、旋转刀等组成；[制作提示]1、画面简单演示各部位，转换开关镜头演示一下正面位置和内部位置2、需要配音；上述这段话1.4标度盘标度盘上印有多种符号、刻度线和数值1、五角星里有个3的符号：表示绝缘强度试验电压为3KV；2、三角形里有个感叹号的符号：表示注意：遵照使用说明书及质量合格证书规定；3、像门一样下面有个二极管的符号：表示整流系仪表；4、一横二竖的符号：表示使用时水平放置；5、-1.5：表示直流准确度为1.5级；6、~2.5：表示交流准确度为2.5级；7、A一V一Ω：表示可以测量电流、电压和电阻的多用表；8、45-1000Hz表示可测电路的频率范围为45至1000赫兹；9、在第8下面的三排数字：表示电压灵敏度；10、编号：表示出厂编号；11、标度盘上有三条标度尺，我们从上到下分别介绍：第一条：右端标有“Ω”的是电阻档标度尺，当转换开关在电阻档，即读此条标度尺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量电阻注意事项:
1、要选择合适的量程，使指针在中值附近。 4、不能带电测量
2、每次更换量程要进行欧姆调零。
5、不可两手同时指捏在电阻两端
3、被测电阻不能有并联支路
6、读数目光要与表盘刻度垂直
MF-47万用表的基本使用方法 电子技术基础与技能
测量交流电压的方法
（一）使用前的准备
1、上好电池。注意电池正负极 2、插好表笔。“－”黑；“＋” 红 34、机量械程调的零选择：
MF-47万用表的基本使用方法 电子技术基础与技能
B、测直流电流，也采用第二条刻度读数，读 数方法和测直流电压、交流电压的读数方法 是相同的，但单位不同。
MF-47万用表的基本使用方法 电子技术基础与技能
面板、插孔和旋钮
MF-47万用表的基本使用方法 电子技术基础与技能
外壳和表笔
MF-47万用表的基本使用方法 电子技术基础与技能
二、操作中的注意事项
① 进行测量前，先检查红、黑表笔连接的位置是否正确。红 色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接 到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测 量直流电量时会因正负极的反接而使指针反转，损坏表头部件。 ② 在表笔连接被测电路之前，一定要查看所选挡位与测量对 象是否相符。否则，误用挡位和量程，不仅得不到测量结果， 而且还会损坏万用表。在此提醒初学者，万用表损坏往往就是 上述原因造成的。
思
考 请读出此时测
与 练
量电阻的大小 是多大？
习
R= 23 x 10KΩ=230KΩ
MF-47万用表的基本使用方法 电子技术基础与技能
思 考 请读出此时测 与 量电阻的大小 练 是多大？ 习
R= ?
这种情况下读出 来的数值准确吗? 如果不准确,该怎办?
MF-47万用表的基本使用方法 电子技术基础与技能
MF-47万用表的基本使用方法 电子技术基础与技能
（三）读数
读数时选择 第二条刻度！
第二条刻度有 三组数字，到 底读哪一组数 字呢？？
要根据所选择 的量程来选择 刻度读数！！！
（四）档位复位： 将档位开关打在OFF位置或打在 交流电压1000V档
MF-47万用表的基本使用方法 电子技术基础与技能
MF-47万用表的基本使用方法 电子技术基础与技能
表盘与刻度
电阻 值刻 度
第一条刻度：电阻值刻度（读数时从右向左读）
交直流 电流电 压值刻
度
第二条刻度：交、直流电压电流值刻度（读数时从左向右读）
MF-47万用表的基本使用方法 电子技术基础与技能
转换开关（或量程开关）
MF-47万用表的基本使用方法 电子技术基础与技能
MF-47万用表的基本使用方法 电子技术基础与技能
直流电流的测量 A、测量步骤和方法同直流电压，但测量时表笔应串接在 电流回路中，红笔接正，黑笔接负与负载串联。（如图）
MF-47万用表的基本使用方法 电子技术基础与技能
B、 被测电流大于500mA时，量程选500mA档， 应将红表笔插入10A插孔中测量。
C、看表针指示的格数，读出测量电压值，读数为第二条刻 度，从左至右。
MF-47万用表的基本使用方法 电子技术基础与技能
D、实测电压读数数学表达式： 所选量程
表针指示的格数× ———————
实测电压读数 = 满度格数
1502.5 1.5v 250
302.5 1.5v 50
6 2.5 1.5v 10
MF-47万用表的基本使用方法 电子技术基础与技能
[如果指针太靠零,则要减小档位] [如果指针太靠近无穷大,则要增大档位]
示图1 示图2
MF-47万用表的基本使用方法 电子技术基础与技能
5、 欧姆调零：
量程选准以后在正式测量之前必 须调零，否则测量值有误差。
欧姆调 零旋钮
方法： 在注零意将刻：红度如黑位果两置重笔，新短如换接果档、没以有后看，，指调在针节正是欧式否姆测指 调量零之旋前钮也，必使须其调指零在一零次刻。度位置。
由于指针太靠近无穷大,会造成 测量不准确，因此要增大档位。
此时读数：
R= 4.6 x10KΩ=46KΩ
MF-47万用表的基本使用方法 电子技术基础与技能
测量电阻的步骤: 总结归纳:
1、机械调零 2、选择合适的量程 3、欧姆调零 4、连接电阻进行测量 5、读数 6、测量完毕，将量程选择开关调到交流电压最大档
思
考 请读出此
与 练 习
时测量电 压的大小 是多大？
U = 225 V
MF-47万用表的基本使用方法 电子技术基础与技能
思 考 请读出此 与 时测量电 练 压的大小 习 是多大？
U = 22 V
MF-47万用表的基本使用方法 电子技术基础与技能
思 考
请读出此 时测量电
与 压的大小
练 是多大？
习
U = 5.5 V
C、已知直流电压的大小和极性 将量程开关掷在直流电压档的合适档位上，红笔接正，
黑比接负直接测量。
D、被测电压超出1000V时，应将红表笔插入2500V插孔测量。
MF-47万用表的基本使用方法 电子技术基础与技能
E、 实际测量电压读数 例：所选量程为2.5V，测量时标针指向30格，测量 电压值U＝？ U = 30 × （2.5÷ 50） = 1.5 V
MF-47万用表的基本使用方法 电子技术基础与技能
三、基本使用方法
测量电阻的方法
（一） 、使用前的准备
1、上好电池(注意电池正负极) 2、插好表笔。“－”黑；“＋” 红 3平、放机万置械时用调，表零表在：头测指量针前是，否应处注于意交水 直流挡标尺的零刻度线上，否则 读数会有较大的误差。若不在零 位，应通过机械调零的方法（即 使用小螺丝刀调整表头下方机械 调零旋钮）使指针回到零位。
MF-47万用表的基本使用方法 电子技术基础与技能
③ 测量时，须用右手握住两支表笔，手指不要触及表笔 的金属部分和被测元器件。 ④ 测量中若需转换量程，必须在表笔离开电路后才能进 行，否则选择开关转动产生的电弧易烧坏选择开关的触 点，造成接触不良的事故。 ⑤ 在实际测量中，经常要测量多种电量，每一次测量前 要注意根据每次测量任务把选择开关转换到相应的挡位 和量程，这是初学者最容易忽略的环节。
6、测量高压时,要站在干燥绝缘板 上，并一手操作,防止意外事故。
7、读数目光要与表盘刻度垂直。
MF-47万用表的基本使用方法 电子技术基础与技能
1、测量步骤
直流电压的测量
A、将量程开关打在直流电压某档上。 B、将红表笔接触直流电压的高电位（正极），黑表笔接
直流电压的低电位（负极），表笔接触应与负载并联。
MF-47万用表的基本使用方法 电子技术基础与技能
思 考 请读出此 与 时测量电 练 压的大小 习 是多大？
U = 330V
MF-47万用表的基本使用方法 电子技术基础与技能
思 考 与 练
请读出此 时测量电
压的大小 是多大？
习
U = 220V
MF-47万用表的基本使用方法 电子技术基础与技能
测量交流电压的步骤: 总结归纳:
MF-47万用表的基本使用方法 电子技术基础与技能
B、已知直流电压的极性，未知直流电压的大小 将万用表的量程开关掷在直流电压档最大量程上，黑表笔
接在被测电压的负极，红表笔接在被测电压的正极，观察表针摆 动幅度大小，如果幅度很小，则减小一个量程，直到表针指向中 心范围，所选量程才合适。（此时测量误差最小）。
1、机械调零。 2、选择合适的交流电压档量程。
3、连接电路进行测量。 4、读数。 5、测量完毕，将量程选择开关调到交流电压最大档。
测量交流电压注意事项:
1、确认选择的是交流电压档。 4、测量时，万用表应与被测电路并联。
2、要选择合适的量程。
5、两手不可与表笔金属部分接触。
3、在不知道被测电压大致数值时， 要选择最大量程，然后再调至合 适量程。
将选择开关旋至交流电压挡 相应的量程进行测量。如果不知 道被测电压的大致数值，需将选 择开关旋至交流电压挡最高量程 上预测，然后再旋至交流电压挡 相应的量程上进行测量。
MF-47万用表的基本使用方法 电子技术基础与技能
（二）开始测量
将两表笔并接在被测电压两端进行测量（交流 电不分正负极） ，如图示。
机械调零旋钮
MF-47万用表的基本使用方法 电子技术基础与技能
4、量程的选择:
第一步:试测 先粗略估计所测电阻阻值,再选择合适量 程,如果被测电阻不能估计其值,一般情 况将开关拔在RX100或RX1K的位置进行初 测,然后看指针是否停在中线附近,如果 是,说明档位合适。
第二步：选择正确档位
测量时，指针停在中间或附近！
中等职业学校电类专业通用教材《电子技术基础与技能》第2版
MF-47万用表的基本使用方法
北部湾职业技术学校 杨世宏
MF-47万用表的基本使用方法 电子技术基础与技能
一、概述
万用表又称多用表，用来测量 直流电流、直流电压和交流电流、 交流电压、电阻等，有的万用表 还可以用来测量电容、电感以及 晶体二极管、三极管的某些参数。 指针式万用表主要由表盘、转换 开关、表笔和测量电路（内部） 四个部分组成，常用的万用表的 外形如右图所示，下面以MF-47 型号为例作介绍。
Байду номын сангаас
MF-47万用表的基本使用方法 电子技术基础与技能
万（用二表）两、表连笔接并电接阻在测所量测电阻两端进行测量！！！
