三、 實例演練
繪製如下圖的洗衣精瓶子。 Pro/E House .tw 2002/2/17
互動式曲面設計模組(Interactive Surface Design Extension)
四、 繪製過程
將 jpg 圖檔載入
繪製半圓參考線
繪製本體(ISDX)
3D 曲線 2D 曲線
Curve On Surface
三種曲線間部 份可以轉換
曲線切線方向控制
1. 直接在切線上 按滑鼠右鍵, 可以改變控制 點的切線方向
軟點(Soft point)鎖定方式控制
2. 也可以點選: 曲線 > 編輯 > 相切 >類型
1. 直接在軟點上 按滑鼠右鍵, 可以控制鎖點 的方式
繪製把手(ISDX)
切除部分本體
連接把手及本體(ISDX)
Pro/E House .tw 2002/2/17
互動式曲面設計模組(Interactive Surface Design Extension)
繪製瓶口
繪製底部
結合各曲面
倒圓角
鏡射幾何
五、 操作步驟:
5. 更換切線方向。
3 2
1
4. 在切線上 按右鍵, 選擇法向
5. 選擇 Front 平面為法 向參考
6. 建立曲面。 3
1 7. 完成後點選
五、 切除部份本體 1. 使用曲面截剪(trim)功能,繪製一條雲形線(spline),切除部份本體。
2. 同上一步驟切部下部。
Pro/E House .tw 2002/2/17
6. 建立釋放(Free)曲線。(只要建立三個控制點即可,且都以 Alt 鍵鎖點) 1 2 3
7. 點選建立曲面指令,選擇 1234 為邊界曲線,56 為內部曲線。

proe命令的讲解

proe命令的讲解

一拉伸特征的创建鼠标的使用旋转:按下鼠标中键并移动鼠标;平移:shift键+拖动鼠标中键;快速缩放:滚动滚轮;翻转:ctrl+按下鼠标中键,鼠标左右移动。

鼠标左键:用于选择图元、命令等操作。

鼠标中键:用于结束命令的操作,另外直接滚动鼠标中键的滚轮可以缩放草绘视图,按住鼠标中键不放拖动鼠标可以平移草绘视图。

鼠标右键:用于重复命令、弹出快捷菜单、打开特征属性等。

一、命令的作用:拉伸是定义三维几何的一种方法,通过将二维截面延伸到垂直于草绘平面的指定距离处来实现。

实例一根据下图所示的尺寸作出物体的实体造型二、作图步骤1、单击“新建”按钮。

在弹出的“新建”对话框中,选择“类型”为“零件”,“子类型”为“实体”。

文件名称自定,将“使用缺省模板”前的勾去掉。

在弹出的“新文件选项“对话框中选择“mmns_part_solid”,单击“确定”按钮。

2、点击“拉伸”工具,弹出如下图如示的操控面板。

3、单击“放置”按钮,单击“定义”按钮。

在弹出的草绘对话框中选择“草绘平面”为“FRONT”平面,“参照平面”和“参照方向”使用默认的平面。

4、单击“草绘”按钮,绘制如下图所示草绘图形。

(注意所添加的约束)5、单击,完成草绘图形。

在拉伸面板中的。

单击。

6、单击“拉伸”工具,在面板中单击“放置“按钮,单击“定义”按钮,草绘平面“TOP”,参照平面使用默认的。

单击“草绘”按钮。

绘制如下图所示的二维截面7绘制一条中心线8将刚才所绘制的图形选中再单击镜像然后选择刚才绘制的中心线。

得到以下图形7、9单击,完成草绘图形。

在拉伸面板中输入拉伸的深度值为8。

单击。

8、单击“拉伸”工具,在面板中单击“放置“按钮,单击“定义”按钮,草绘平面“FRONT”,参照平面使用默认的。

单击“草绘”按钮。

绘制如下图所示的二维截面9、单击,完成草绘图形。

在拉伸面板中选择对称拉伸,拉伸长度为60,并且选择去除材料。

单击。

10、单击“拉伸”工具,在面板中单击“放置“按钮,单击“定义”按钮,草绘平面“TOP”,参照平面使用默认的。

PROE造型工具

PROE造型工具

启动造型在顶部菜单条中,单击“插入”(Insert)>“造型”(Style),启动“造型”。

也可单击菜单栏中的。

“造型”(Styling)菜单添加到菜单条中,且在Pro/ENGINEER 窗口的顶部和侧面各添加一个“造型”工具栏。

显示浏览窗口<<>>组合键在“造型”操作中,可使用以下组合键:另请参阅关于造型特征启用ALT 键显示浏览窗口<<>>关于造型特征“造型”是Pro/ENGINEER 中的设计环境,可以方便而迅速地创建自由形式的曲线和曲面,并能将多个元素组合成超级特征。

“造型”特征之所以被称为超级特征,因为它们可以包含无限数量的曲线和曲面。

新“造型”用户界面提供了两种建模环境的精华- 它是一个功能齐全、直观的建模环境,也是Pro/ENGINEER 的特征。

用户可创建真正的自由“造型”特征并使用参数化和相关的Pro/E 功能。

“造型”特征非常灵活;它们有其自己的内部父子关系,并可与其它Pro/ENGINEER 特征具有关系。

使用“造型”可完成以下所有任务:•在单视图和多视图环境中工作。

多视图环境功能在Pro/ENGINEER 中功能非常强大;可同时显示四个模型视图并能在其中操作。

•在零件级创建曲线和曲面。

•创建简单特征或多元素超级特征。

•创建“曲面上的曲线”(COS),这是一种位于曲面上的特殊类型的曲线。

•从不必被修剪成拐角的边界创建曲面。

•编辑特征中的单个几何图元或图元组合。

•创建“造型”特征的内部父/子关系。

•创建“造型”特征和模型特征间的父/子关系。

“造型”环境包括以下元素:•顶部菜单条上的“造型”(Styling)菜单- 包含创建和修改曲线和曲面的“造型”命令主集。

•“编辑”(Edit)、“视图”(View)、“分析”(Analysis)和“信息”(Info)菜单中的“造型”命令- 如用于撤消和重做“造型”曲线操作、进入“解决”模式、显示曲率图,以及设置“造型”优先选项(曲面网格,曲线质量)等命令。

Proe ISDX曲线使用全集

Proe ISDX曲线使用全集

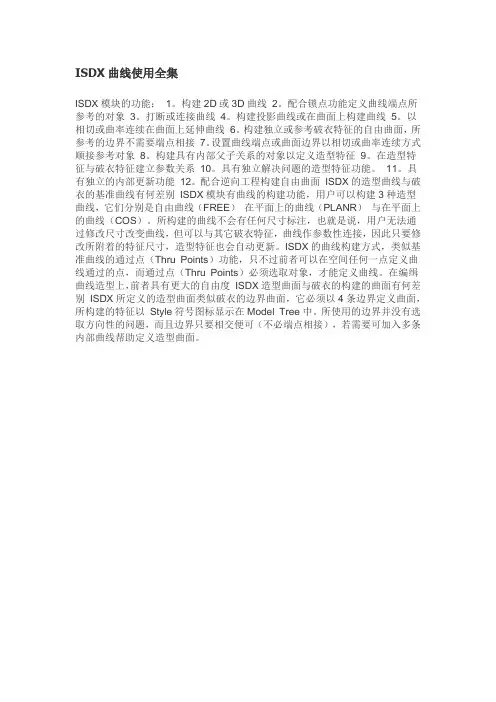

ISDX曲线使用全集ISDX模块的功能:1。

构建2D或3D曲线2。

配合锁点功能定义曲线端点所参考的对象3。

打断或连接曲线4。

构建投影曲线或在曲面上构建曲线5。

以相切或曲率连续在曲面上延伸曲线6。

构建独立或参考破衣特征的自由曲面,所参考的边界不需要端点相接7。

设置曲线端点或曲面边界以相切或曲率连续方式顺接参考对象8。

构建具有内部父子关系的对象以定义造型特征9。

在造型特征与破衣特征建立参数关系10。

具有独立解决问题的造型特征功能。

11。

具有独立的内部更新功能12。

配合逆向工程构建自由曲面ISDX的造型曲线与破衣的基准曲线有何差别ISDX模块有曲线的构建功能,用户可以构建3种造型曲线,它们分别是自由曲线(FREE)在平面上的曲线(PLANR)与在平面上的曲线(COS)。

所构建的曲线不会有任何尺寸标注,也就是说,用户无法通过修改尺寸改变曲线,但可以与其它破衣特征,曲线作参数性连接,因此只要修改所附着的特征尺寸,造型特征也会自动更新。

ISDX的曲线构建方式,类似基准曲线的通过点(Thru Points)功能,只不过前者可以在空间任何一点定义曲线通过的点,而通过点(Thru Points)必须选取对象,才能定义曲线。

在编缉曲线造型上,前者具有更大的自由度ISDX造型曲面与破衣的构建的曲面有何差别ISDX所定义的造型曲面类似破衣的边界曲面,它必须以4条边界定义曲面,所构建的特征以Style符号图标显示在Model Tree中。

所使用的边界并没有选取方向性的问题,而且边界只要相交便可(不必端点相接),若需要可加入多条内部曲线帮助定义造型曲面。

ISDX界面介绍:命令介绍:各种快捷菜单:绘图区按右键点选对象按右键以右键选Soft Point或FIX POINT以右键选黄色切线以四个窗口进行模型显示:点选如下图标:系统会默认查看:(default)(top) (front) (right) 4个不同方法查看,供我们操作。
